РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CS 1810DD HiKOKI

Използвани са следните символи. Уверете се, че разбирате значението им, преди използване на уреда.

	CS1810DD:Трион верижен акумулаторен подрязване
	За да намали риска от наранявания,потребителят трябва да прочетеръководството за работа.
	Не използвайте електрически инструмент вдъжд и влага и не го оставяйте на открито,когато вали.
	Само за страни от ЕСНе изхвърляйте електрически уреди заеднос битовите отпадъци!Във връзка с разпоредбите на ЕвропейскаДиректива 2012/19/ЕС за електрическите иелектронни уреди и нейното приложениесъгласно националните законодателства,електрически уреди, които излизат отупотреба трябва да се събират отделно ипредават в специализирани пунктове зарециклиране.
	Прочетете, разберете и спазвайте всичкипредупреждения и указания в товаръководство и на устройството.
	Винаги носете защита за очите, главата иушите си, когато използвате този уред.
	Важно е да носите защитно облекло закраката, стъпалата, ръцете ипредмишниците.
	Внимавайте за откат на подрязващия триони избягвайте контакт с върха на шината.
	Употребата с една ръка не е допустима.
	Винаги използвайте подрязващия трион сдве ръце.
	Пълнене на веригата с масло
	Индикаторен ключ (за заряд на батерията)
	Изключете батерията

Всички деца, наблюдатели и помощници трябва да стоят най-малко на 15 метра от уреда. Ако някой се приближи към вас, спрете работа.

Не използвайте уреда, ако каквито и да било проводници (захранване, телефонни, кабел и т.н.) са на по-малко от 10 m до която и да е част на оператора или уреда.

КОЕ КАКВО Е?

Имената на частите в списъка по-долу съответстват на Фиг. 1.

A: Спусък: Задействане на уреда с пръст.

В: Отключващ бутон: Бутон, който предотвратява инцидентно задействане на спусъка.

С: Страничен капак: Защитно покритие на направляващата шина, веригата на триона и верижното колело, когато подрязващит трион работи.

D: Лост за опъване: Устройство за регулиране на опъна на веригата.

Е: Фиксатор: Фиксатор за застопоряване на страничния капак.

F: Предпазител на верига: Предотвратява контакт с веригата на триона.

G: Режеща верига: Верига, служеща като режещ инструмент.

Н: Водеща шина: Частта, която носи и направлява веригата.

I: Помощна ръкохватка: Горна част на корпуса. Чрез силно хващане отдолу можете да премахнете силата на повдигане на корпуса на инструмента, причинено от откат.

J: Ръкохватка за управление: Ръкохватка върху задната част на корпуса на инструмента. Дръжте здраво, за да преместите и контролирате корпуса на инструмента.

К: Батерия (продава се отделно): Източник на захранване, за да се включи устройството.

N: Водач за рязане: Поставете тази част срещу материала, който режете.

P: Кальф за веригата: Предпазен кальф за водещата шина и веригата, когато уредът не се използва.

Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този електрически инструмент.

Неспазването на всички инструкции може да доведе до електрически удар, пожар и/или сериозни наранявания.

Запазете и съхранявайте инструкциите за последващи справки и приложение.

Терминът „електрически инструменти“, използван в предупрежденията за безопасност, се отнася до електрически инструменти, захранвани (с кабел) от мрежата, или такива с батерии (безжични).

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено. Неподредени или не добре осветени работни места са предпоставка за инциденти.

b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах. Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване.

с) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

a) Щепселите на електрическите инструменти трябва да отговарят на типа на контактите. Никога не правете наквито и да било промени по щепселите. Не използвайте преходни щепсели за включване на заземени електрически инструменти. Щепсели, по които не са правени модификации и съответстват на контактите намаляват риска от електрически удар.

b) При работа с електрически инструменти избягвайте контакт на тялото със заземени повърхности като тръби, радиатори и хладилници. Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния контур.

с) Не излагайте електрическите инструменти на влиянието на влага или дъжд. Попадането на влага в електрическите инструменти повишава риска от електрически удар.

d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате от кабела. Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти. Наранени или преплетени кабели повишават риска от електрически удар.

e) Ногато използвате електрически уред на открито, използвайте удължител, подходящ за външни условия на работа. Използвайте кабел, подходящ за външни условия, който намалява риска от електрически удар.

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка. Използването на диференциална защита намалява риска от електрически удар.

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти. Не използвайте електрически инструмент, ногато сте изморени, или под влиянието на лекарствени средства, алкохол или опиати. Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания.

b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска. Защитните средства, като прахозащитна маска, защитни обувки с устойчива на плъзгане подметка, каска, или антифони, използвани според условията на работа, ще намалят опасността от нараняване.

с) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, накто и преди да го вземете или пренасяте. Пренасянето на инструменти с пръст на старт бутона, или на превключвателя на захранването, носи опасност от инциденти.

d) Отстранете всички работни приставки, преди да включите уреда към захранването. Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване.

e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото. Това осигурява по-добър контрол върху електрическите инструменти при неочаквани ситуации.

f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Дръжте косата и дрехите си далеч от движещите се части. Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти.

g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени. Използването на прахоуловители и циклони може да намали свързаните със замърсяването рискове.

h) Не позволявайте опитността ви, придобита от честото използване на инструменти, да ви създаде самочувствие, заради което да игнорирате принципите на безопасност при работа с инструменти. Невнимателно действие може да доведе до тежки наранявания в рамките на части от секундата.

4) Експлоатация и поддръжка на електрически инструменти

a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели. Подходящият електрически инструмент осигурява безопасното и по-добро извършване на работните дейности при предвидените номинални параметри.

b) Не използвайте електрическия инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател.

Български

Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и подлежи на ремонт.

с) Изключете щепсела на инструмента от източника на захранване и/или извадете батерийния пакет от инструмента, ако той позволява сваляне, преди да извършвате настройки, при смяна на приставки или при съхранение.

Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрическия инструмент.

d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите и тези инструкции, да работят с тях.

Електрическите инструменти представляват опасност в ръцете на неопитни лица.

e) Поддържайте електроинструментите и ансесоарите. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти. Много злополуки се дължат на лоша поддръжка на електрическите инструменти.

f) Поддържайте режещите инструменти заточени и чисти.

Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно.

g) Използвайте електрически инструменти, приставки и ансесоари, и т.н., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват.

Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации.

h) Пазете рънохватните и повърхностите за захважане сухи, чисти, без масло и грес. Хлъзгавите ръкохватки и повърхности за захважане не позволяват безопасната работа и управление на инструмента в неочаквани ситуации.

5) Експлоатация и поддръжка на електрически инструменти захранвани от батерии

a) Зареждайте уредите само със зарядните устройства, посочени от производителя. Зарядно устройство, подходящо за един тип батерии, може да създаде риск от пожар при използване за друг тип батерии.

b) Използвайте електрическите инструменти само с определения за тях тип батерии. Използването на друг тип батерии създава риск от нараняване и пожар.

с) Ногато не използвате батериите, те трябва да се съхраняват далеч от други метални предмети като кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да осъществят контакт между клемите им.

Контакт между клемите на батериите може да доведе от искри или пожар.

d) При неподходящи условия на съхранение, батериите могат да изтекат; избягвайте контакт. Ако случайно влезете в контакт с електролитната течност, изплакнете обилно с вода. Ако попадне електролит в очите, изплакнете обилно и потърсете медицинска помощ.

Електролитът на батериите може да причини възпаление или изгаряния.

e) Не използвайте батерия или инструмент, които са повредени или модифицирани. Повредените или модифицирани батерии могат да имат непредвидимо поведение, което да доведе до пожар, експлозия или риск от нараняване.

f) Не излагайте батерията или инструмента на огън или на прекалено висока температура. Излагането на огън или на температура над 130°C може да предизвика експлозия.

g) Следвайте всички инструкции за зареждане и не зареждайте батерията или инструмента извън температурния диапазон, указан в инструкциите.

Неправилното зареждане или зареждане при температури извън определения диапазон може да повреди батерията и да увеличи риска от пожар.

6) Обслужване

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервизни работници, при използване на оригинални резервни части. Това ще гарантира безопасността при работа с електрическите инструменти.

b) Никога не обслужвайте повредени батерии. Обслужването на батериите трябва да се извършва само от производителя или от оторизираните доставчици на услуги.

ВНИМАНИЕ

Не допускайте в зоната на работа деца и възрастни хора.

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора.

1. Пазете всички части от тялото си от подрязващия трион, когато той работи. Преди да включите подрязващия трион, се уверете, че веригата не се допира никъде. Един миг невнимание по време на работа с подрязващ трион може да доведе до закачане на веригата в дрехите или тялото ви.

2. Винаги дръжте подрязващия трион с едната ръка на контролната ръкохватка, а другата - на допълнителната ръкохватка (Фиг. 2)

3. Дръжте подрязващия трион само за изолираните ръкохватки, тъй като веригата на триона може да влезе в контакт със скрити проводници. Ако веригите на триона влязат в контакт с проводник, по който притича електричество, по откритите метални части на подрязващия трион също може да протече електричество и това да доведе до токов удар за оператора.

4. Носете защитни очила. Препоръчва се и допълнително защитно оборудване за ушите, главата, ръцете, краката и пръстите на краката. Подходящото защитно оборудване ще намали нараняванията от летящи отломки или от случаен контакт с веригата на триона.

5. Не работете с подрязващ трион на дърво, на стълба, върху покрив или друга нестабилна опора. Работата с подрязващия трион по този начин може да доведе до сериозни наранявания.

6. Винаги поддържайте правилна позиция на краката и работе с подрязващия трион стъпили на стабилна, сигурна и равна повърхност. Хлъзгавите или нестабилни повърхности могат да доведат до загуба на контрол над подрязващия трион.

7. Когато режете клон, който е под напрежение, внимавайте за обратен удар. Когато напрежението в дървото се освободи, клонът може да отскочи и да ви удари и/или да извади подрязващия трион от контрол.

8. Бъдете изключително внимателни, ногато режете храсти и фиданки. Тънките материали може да се закачат във верижния трион и да създадат камшичен удар или да нарушат баланса ви.

9. Носете подрязващия трион изключен и далеч от тялото ви. Когато транспортирате или съхранявате подрязващия трион, винаги поставяйте кальфа на водещата шина. Правилното боравене с подрязващия трион ще намали вероятността за случаен контакт с движещата се верига.

10. Спазвайте инструкциите за смазване, обтягане на веригата и смяна на шината и веригата. Верига, която не е правилно опъната или смазана, може да се скъса или да увеличи риска от обратен удар.

11. Режете само дърво. Не използвайте подрязващия трион за непредвидени цели. Например: не използвайте подрязващ трион за рязане на метал, пластмаса, зидария или строителни материали, които не са от дърво. Използването на подрязващия трион не по предназначение може да доведе до повишен риск и опасни ситуации.

12. Този подрязващ трион не е предназначен за рязане на дървета. Използването на подрязващия трион за операции, различни от предвидените, може да доведе до сериозни наранявания на оператора или странични лица.

13. Следвайте всички инструкции при почистване на задръстен материал, съхранение или обслужване на подрязващия трион. Уверете се, че превключвателят е изключен и батерията е извадена.

Причини и начини за предотвратяване на обратен удар: (Фиг. 3)

Обратен удар може да се получи, когато носът, или върхът, на водещата шина докосне предмет, или когато дървото се наклони и защипе веригата в среза. В някои случаи допирането на върха може да причини внезапен обратен удар, при който шината да бъде отблъсната нагоре и към оператора.

Притискането на веригата при върха на водещата шина може да оттласне шината бързо назад към оператора.

Във всеки от тези случаи може да загубите контрол над триона и да пострадате сериозно.

Не разчитайте само на вградените в триона защитни устройства. Вие, като оператор на подрязващ трион, трябва да предприемете няколко стъпки за предотвратяване на инциденти.

Откатът е резултат от неправилната употреба на подрязващия трион и/или неправилни работни процедури или условия и може да се избегне, като се вземат подходящи предпазни мерки, както е посочено по-долу:

○ Дръжте подрязващия трион здраво, с две ръце, обхвашайки ръкохватката с палец и пръсти срещуположно, като тялото и ръцете ви са разположени по подходящ начин за противодействие на силата на обратния удар. Силата на обратния удар може да се контролира от оператора, ако се спазват предпазните мерки. Не пускайте подрязващия трион (Фиг. 2).

○ Не се пресягайте и не режете над височината на раменете, освен ако удължителният прът не е монтиран. Това ще помогне да се избегне случаен контакт на върха и позволява по-добър контрол на подрязващия трион в неочаквани ситуации.

○ Използвайте само резервни направляващи шини и вериги за трион, посочени от производителя. Неправилните резервни направляващи шини и вериги за трион могат да доведат до скъсване на веригата и/или до откат.

○ Спазвайте инструкциите на производителя относно заточването и поддръжката на режещата верига. Намаляването на височината на ограничителите на подаването може да увеличи случаите на обратен удар.

ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ

1. Работете без напрежение. Винаги поддържайте тялото си топло.
2. Преди да започнете работа, помислете какво включва тя и спазвайте мерките за безопасност, за да избегнете инциденти и наранявания.
3. Не работете при лошо време (силен вятър, дъжд, сняг, мъгла) или при опасност от падащи камъни или свлачища. При лошо време преценката ви може да бъде нарушена и вибрациите могат да причинят нещастен случай.
4. Не използвайте уреда при слаба видимост (при лошо време или нощем). Също така не използвайте уреда по време или след дъжд. Нестабилната опора или загубата на равновесие могат да доведат до инцидент.
5. Преди да стартирате уреда, проверете водещата шина, веригата на триона и предпазителя на веригата.
   О Ако водещата шина, веригата на триона или предпазителя на веригата са пропукани, или ако има издраскване или изкривяване, не използвайте уреда.
   ○ Уверете се, че шината и веригата са надеждно монтирани. Ако при шината или веригата има счупване или разместване, е възможен инцидент.
6. Преди да започнете работа, се уверете, че спусъкът не се задейства, ако отключващият бутон не е натиснат. Ако уредът не работи правилно, незабавно спрете да го използвате и го дайте на ремонт в оторизиран сервизен център на HiKOKI.

Български

1. Монтирайте веригата правилно, като спазвате инструкциите в ръководството за експлоатация. При неправилен монтаж веригата ще се извади от водещата шина и е възможно нараняване.

2. Никога не сваляйте никое от защитните устройства на подрязващия трион (предпазител на верига, отключващ бутон и др.). Не правете изменения по тях и не ги неутрализирайте. Възможно е нараняване.

3. Обърнете внимание на безопасността на места, където са монтирани захранващи кабели, тръби за газ и др.

4. Бъдете внимателни при огънати клони, окачени дървета и напукани дървета, тъй като те могат да се отскочат назад, когато рязането приключи.

5. В следните случаи изключете уреда и се уверете, че веригата е спряла да се върти:

О Когато не се използва или при извършване на поддръжка или проверки

О Когато сменяте мястото на работа.

○ Когато проверявате, регулирате или сменяте веригата, водещата шина, кальфа за веригата или друга част.

О Когато отстранявате прах и др. от тялото.

О Когато премахвате препятствия, отпадъци или дървесен прах от работната зона.

О Когато оставяйте уреда или се отдалечавате от него.

○ Ако усетите или предвиждате опасност. Ако веригата продължи да се движи, е възможен инцидент.

1. По принцип с уреда се работи самостоятельно. Когато в работата участват повече хора, между тях трябва да има достатъчно разстояние. Особено при работа на наклон се погрижете падащите или търкалящите се дървета да не създадат опасност за другите работници.

2. Стойте на повече от 15 m от други хора. Освен това всички работници трябва да бъдат на повече от 15 m един от друг.

О Съществува риск от удар от парчета и други инциденти.

○ Предварително уточнете начина за предупреждаване на другите работници (със свирка и др.).

1. Ако забележите, че уредът генерира прекомерно високи температури, не работи добре или издава нетипични шумове, незабавно спрете да го използвате и изключете ключа на захранването. Поискайте оглед и ремонт от търговеца, от когото сте закупили устройството, или от оторизиран сервисен център на HiKOKI. Ако продължите да го използвате при необичайна работа, това може да доведе до наранявания.

2. Ако уредът бъде неволно изпуснат или ударен в друг предмет, направете цялостен оглед за пукнатини, счупване, деформация и др. Съществува риск от наранявания, ако по уреда има пукнатини, счупване или деформация.

3. Ако уредът бъде изпуснат или изложен на удар, проверете внимателно за повреди или пукнатини и се уверете, че няма деформации. Ако уредът е повреден, пропукан или деформиран, има опасност от нараняване.

4. Когато транспортирате уреда с кола, трябва да го закрепите неподвижно. Има опасност от инцидент.

5. Не включвайте уреда, докато веригата е с кальф. Възможно е нараняване.

6. Уверете се, че в дървения материал няма пирони и други чужди тела. Ако веригата удари пирон и др., е възможен инцидент.

7. За да избегнете заклинване на водещата шина в материала, когато режете към края или когато сте изложен на тежестта на материала, инсталирайте поддържаща платформа близо до мястото на рязане. Ако водещата шина се заклини, е възможно нараняване.

8. Ако уредът ще се транспортира или съхранява след употреба, или махнете веригата на триона, или сложете кальфа й. При контакт на веригата с тялото има опасност от нараняване.

9. Грижете се добре за уреда.

○ За да си осигурите безопасна и ефикасна работа, се грижете добре за режещата верига, така че тя да работи оптимално.

○ При смяна на веригата на триона, водещата шина или зъбното колело, при поддръжка на тялото, пълнене на масло и др. спазвайте инструкциите в ръководството за експлоатация.

1. Носете уреда на сервис.

О Не модифицирайте продукта, тъй като той вече отговаря на приложимите стандарти за безопасност.

○ За всички ремонтни работи се обръщайте към оторизиран сервисен център на HiKOKI. Опитите да ремонтирате уреда сами може да доведат до инцидент или нараняване.

1. Съхранявайте надлежно уреда, когато не го използвате. Източете верижното масло и го приберете (и заключете) на сухо място, недостъпно за деца.

2. Ако предупредителният стикер се е изтрил, обелил или повредил по друг начин, сложете нов. За предупредителни стикери се обърнете към оторизиран сервисен център на HiKOKI.

3. По време на работа спазвайте приложимите местни правила или разпоредби.

4. Не използвайте продукта, ако уредът или клемите на батерията (за монтаж на батерията) са деформирани. Поставянето на батерията може да причини късо съединение, което може да доведе до поява на дим или запалване.

5. Поддържайте клемите на инструмента (за монтаж на батерията) чисти от пръст и прах.

О Преди работа се уверете, че в зоната на клемите няма натрупани прах и стружки.

О По време на работа се опитвайте да избегнете попадането на стружки или прах върху батерията.

○ При прекратяване на работа или след употреба не оставяйте инструмента на място, където може да бъде изложен на прах и стружки. Неспазването на това може да причини късо съединение, което може да доведе до поява на дим или запалване.

1. Уверете се, че батерията е добре и здраво поставена. В противен случай може да падне и да причини инцидент.

2. Винаги използвайте инструмента и батерията при температури между -5°C и 40°C.

1. Винаги зареждайте батерията при температура от 0°C до 40°C. Температура, по-ниска от 0°C, ще доведе до прекомерно зареждане, което е опасно. Батерията не може да се зарежда при температура по-висока от 40°C. Най-подходящата температура за зареждане е 20°C–25°C.
2. Не използвайте зарядното устройство непрекъснато. Когато едно зареждане приключи, оставете зарядното устройство за около 15 минути преди следващото зареждане на батерия.
3. Не допускайте проникването на чужди тела в отвора за свързване на батерията.
4. Никога не разглобявайте презареждащите се акумулаторни батерии и зарядното устройство.
5. Никога не давайте на късо акумулаторните батерии. Късо съединение може да причини пренапрежение и прегряване. Това може да доведе до повреда или изгаряне на батерията.
6. Отработените батерии не трябва да се изгарят. Това може да доведе до експлозия.
7. Върнете батериите в магазина, от който са били закупени, веднага след като цикъла на живот на презаредените батерии стане прекалено къс, за да бъдат използвани. Отработените батерии не трябва да се изхвърлят.
8. Не поставяйте предмети върху отворите за охлаждане на зарядното устройство. Вкарването на метални или запалими премети във вентилационните слотове е доведе до опасност от електрически удар или ще повредят зарядното устройство.
9. При продължителна работа инструментът може да прегрее и съответно да се стигне до повреда на двигателя и превключвателя. Затова, когато корпусът се нагорещи, оставяйте инструмента за малко.

За да удължите живота на литиево-йонната батерия, тя има защитна функция за прекъсване на подаването на заряд.

В случаите 1 до 3, описани по-долу, когато използвате това изделие, дори при натискане на спусъка, моторът може да спре. Това не е в следствие на повреда, а на защитна функция.

1. Когато разрядът на батерията намалее значително, моторът спира.
   В такъв случай, заредете батерията незабавно.

2. Ако инструментът е бил претоварен, моторът може да спре. В този случай, освободете спусъка и отстранете причината за претоварване. След това може да използвате уреда отново.

3. Ако батерията е прегряла при претоварване, тя може да откаже да работи. В този случай, спрете използването й, и я оставете да се охлади. След това може да използвате уреда отново.

Освен това, моля, спазвайте следните предупреждения.

ПРЕДУПРЕЖДЕНИЕ

За да предотвратите разреждане на батерията, загряване, поява на дим, запалване и експлозия, уверете се, че спазвате указанията за безопасност.

1. Уверете се, че по батерията не се натрупват прах и стружки.

О Уверете се, че по батерията не се натрупват прах и стружки по време на работа.

О Уверете се, че прах и стружки не се натрупват върху батерията по време на работа.

○ Не съхранявайте неизползваните батерии в места, където са изложени на въдействието на прах и стружки.

○ При съхранение на батерия, отстранете евентуално натрупани стружки и прах, като не трябва да се съхранява заедно с метални предмети (болтове, гвоздеи и др.).

1. Пазете батерията от пробиване с остри предмети като гвоздеи, от удар с чук, настъпване, или от силен физически удар.

2. Не използвайте видимо повредена или деформирана батерия.

3. Не използвайте батерията за цели, различни от предназначението й.

4. Ако батерията не може да се зареди напълно, дори след като изтече препоръчвания период от време, незабавно прекратете последващи опити за зареждане.

5. Не излагайте батерията на високи температури или налягане, не поставяйте в микровълнова фурна, сушилня или контейнери под високо налягане.

6. При установяване на теч или неприятна миризма от батерията, не излагайте на въздействието на силна топлина или открити пламъци.

7. Не използвайте батерията в мета, където се генерира силно статично електричество.

8. Ако батерията тече, има неприятна миризма, загрява или се обезцвети и деформира, или ако се появят необичайни признаци при употреба, презареждане и съхранение, незабавно я отстранете от оборудването или зарядното и не я използвайте.

9. Не потапяйте батерията и не позволявайте навлизането на течности в нея. Проникването на проводими течности като например вода, може да доведе до повреди и да причини пожар или експлозия. Съхранявайте батерията на хладно и сухо място, далеч от горими и леснозапалими материали. Избягвайте атмосфери с корозивни газове.

10. Не нанасяйте силни удари върху панела на дисплея и не го чупете. Това може да създаде проблеми.

11. Ако алкална смазка или режеща течност полепне по батерията, бързо я избършете със суха кърпа. Ако не го направите, това може да доведе до повреда или влошаване на целостта на корпуса.

ВНИМАНИЕ

1. Ако електролит от батерията попадне в очите, не ги търкайте, а изплакнете обилно с чиста, напр. чешмяна, вода и потърсете незабавно лекарска помощ.
   Ако не се вземат мерки, електролитът може да причини очни проблеми.

2. Ако електролит от батерията попадне върху кожата или дрехите, незабавно измийте с чиста, напр. чешмяна, вода.

Възможно е електролитът да причини кожно възпаление.

Български

1. Ако при първото използване на батерията забележите ръжда, неприятен мирис, прегряване, обезцветяване, деформиране и/или други нередности, не я използвайте и я върнете на доставчика или търговеца, от който сте я закупили.

ПРЕДУПРЕЖДЕНИЕ

Ако чуждо тяло, което е проводник, попадне върху клемите на литиево-йонната батерия, тя може да даде на късо и да причини пожар. Когато съхранявате литиево-йонната батерия спазвайте следните правила за безопасност.

О В кутията за съхраняване не поставяйте проводящи предмети като гвоздеи, парчета проводници и медна тел.
○ За да предотвратите късо съединение, след вкарване на батерията в електрическия инструмент поставяйте капака й така, че вентилаторът да не се вижда. (Фиг. 4)

ОТНОСНО ТРАНСПОРТА НА ЛИТИЕВО-ЙОННА БАТЕРИЯ

При транспортиране на литиево-йонна батерия, моля спазвайте следните предпазни мерки.

ПРЕДУПРЕЖДЕНИЕ

Уведомете транспортната компания, че пратката съдържа литиево-йонна батерия, информирайте компанията за нейната изходна мощност и спазвайте инструкциите на транспортната компания, когато уреждате транспорта.

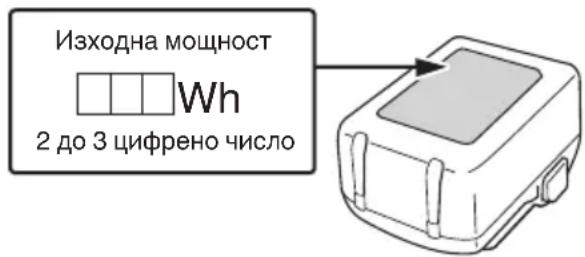

○ Литиево-йонните батерии, които надвишават изходна мощност от 100 Wh, се считат за транспортна категория Опасни стоки и изискват прилагането на специални процедури.
О За транспортиране в чужбина трябва да спазите международните закони и правила и разпоредби на страната, до която се транспортират.

Изходна мощност Wh 2 до 3 цифreno число

ПРЕДПАЗНИ МЕРКИ ЗА СВЪРЗВАНЕ НА USB УСТРОЙСТВО (UC18YSL3)

При възникване на неочакван проблем, данните в USB устройство, свързано към този продукт, могат да бъдат повредени или загубени. Винаги осигурявайте резервно копие на всички данни, съдържащи се в USB устройството, преди използването на този продукт. Моля, имайте предвид, че нашата компания не носи отговорност за данните, съхранени в USB устройство, които са повредени или загубени, нито за повреда, която може да възникне в него.

ПРЕДУПРЕЖДЕНИЕ

О Преди употреба проверете свързващия USB кабел за дефекти или повреди.
Използването на дефектен или повреден USB кабел може да доведе до появата на дим или да причини запалване.
О Когато продуктът не се използва, поставете гумения капак върху USB порта.

Натрупването на прах и други отпадъци в USB порта може да доведе до появата на дим или да причини запалване.

ЗАБЕЛЕЖКА

О Възможно е USB зареждането да прекъсва на моменти.
О Извадете USB устройството от зарядното, когато не се зарежда.
В противен случай животът на батерията на USB устройството може да се скъси, както и да се стигне до неочаквани инциденти.
О Възможно е да не можете да заредите някои USB устройства, в зависимост от типа устройство.

ИМЕ НА ЧАСТИТЕ

Номерата в списъка по-долу съответстват на Фиг. 2-Фиг. 44.

1	Посока на движение на веригата на триона
2	Посока на откат
3	Батерия (продава се отделно)
4	Фиксатор
5	Вентилационни отвори
6	Клеми
7	Капак на батерията
8	Лампа на индикатора за зареждане
9	Отключващ бутон
10	Превключвател
11	Лост за опъване
12	Фиксатор
13	Страничен капак
14	Режеща верига
15	Водеща шина
16	Верижно зъбно колело
17	Посока на острието
18	Илюстрация, показваща посоката на острието
19	Болт
20	Прорез на направляващата шина
21	Ремък
22	Верижно масло
23	Прозорче за маслото
24	Предпазител на верига
25	Водач за рязане
26	Превключвател на индикатора за нивото на батерията
27	Лампа на индикатора за нивото на батерията
28	Екранен панел
29	Кръгла пила
30	1/5 от диаметъра на пилата
31	Ренде за дълбокомер
32	Плоска пила
33	Подаваща се глава на ограничителя
34	Заобляне
35	Тръба за закачване
36	Гнездо за закрепване на инструмента
37	Фиксиращ болт
38	Винтов пръстен
39	Тръба
40	Държач
41	Ръкохватка
42	Гнездо за закрепване на батерията
43	Колан за рамо
44	Кука
45	Бързо освобождаващ колан
46	Скоба
47	Бързо освобождаваща скоба
48	Дюза за верижно масло
49	Канал
50	Маслен отвор
51	Износена част на зъбното колело
52	Задържащ пръстен (тип е)
53	Захващащо устройство за верига
54	Прорези за вкарване на батерията
55	Клема (Продукт)
56	Пистолет за въздух
57	Клема (Батерия)
58	Прорези за вкарване

СПЕЦИФИКАЦИИ

1. Електрически инструмент

Модел CS1810DD
Напрежение 18 V
Режеща верига	Тип: 80TXL-26EСтъпка: 8,255 mm (0,325") /Дебелина на водещото звено: 1,1 mm (0,043")
Водеща шина	Тип: 044MLJZ001Размер: 100 мм(макс. дължина на рязане)

Верижно зъбно колело	Брой зъбци: 7 / 8,255 mm (0,325")
Скорост на веригата на празен ход	8,0 м/сек. (480 м/мин.)
Капацитет на масления резервоар	55 ml
Батерията е налична за този инструмент*1 (продава се отделно)	Литиево-йонна батерия Мулти волтова батерия или 18 V(серия BSL18)
Тегло*2	1,1 kg

*1 Акумулаторната раница (BL36200) и AC/DC адаптерът (ET36A) не могат да се използват с този инструмент.
*2 Тегло: Не са включени верига на трион, водеща шина, кальф на верига, масло, батерия

ЗАБЕЛЕЖКА

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

1. Батерия (продава се отделно)

Модел Напрежение			Капацитет на батерията
BSL36B18 36 /	18 V *	3	4,0 / 8,0 Ah *3

*3 Самият инструмент автоматично ще превключи.

СТАНДАРТНИ АКСЕСОАРИ

В допълнение към основния комплект (1 комплект) са предоставени и аксесоарите и приставките, изброени на стр. 336.

Стандартните приставки и аксесоари са предмет на промяна без предупреждение.

ПРИЛОЖЕНИЯ

О Рязане на дървен материал/трупи
О Подрязване на градински дървета

ЗАРЕЖДАНЕ

Преди да използвате електрическият инструмент, заредете батерията както следва.

1. Свържете кабела на зарядното устройство към контакт.

След като свържете щепсела на зарядното устройство към контакта, светоиндикаторът за заряд ще започне да мига в червено. (Вижте Таблица 1)

1. Поставете батерията в зарядното устройство. Вкарайте батерията плътно в зарядното устройство, както е показано на Фиг. 5 (на страница 2).

2. Зареждане

Когато поставите батерия в зарядното устройство, зареждането ще започне и индикаторът за зареждане ще мига в синьо.

Български

Когато батерията се зареди напълно, светоиндикаторът за заряд ще свети в зелено. (Вижте Таблица 1)

(1) Индикации на светоиндикатора за заряд Индикациите на светоиндикатора за заряд, отразяващи състоянието на зарядното устройство или акумулаторната батерия, са показани в Таблица 1.

ВКЛ./ИЗКЛ. на интервали от 0,5 сек. (ЧЕРВЕНО)	Преди зареждане *1
Светва за 0,5 сек. на интервали от 1 сек. (СИНЬО)	Заредено с по-малко от 50%
Светва за 1 сек. на интервали от 0,5 сек. (СИНЬО)	Заредено с по-малко от 80%
Свети непрекъснато (СИНЬО)	Заредено с повече от 80%
Свети непрекъснато (Продължителен звук на зумер: около 6 сек.) (ЗЕЛЕНО)	Завършено зареждане
ВКЛ./ИЗКЛ. на интервали от 0,3 сек. (ЧЕРВЕНО)	Режим готовност поради прегряване *2
ВКЛ./ИЗКЛ. на интервали от 0,1 сек. (Прекъсващ звук на зумер: около 2 сек.) (ЛИЛАВО)	Невъзможно зареждане *3

ЗАБЕЛЕЖКА

*1 Ако червената лампа продължава да мига дори след като зарядното устройство е включено, проверете дали батерията е вкарана докрай.
*2 Прегряла батерия. Зареждането не е възможно. Въпреки че зареждането ще започне, след като батерията се охлади, дори когато е оставена на място, най - добрата практика е тя да се извади и да се охлади на сенчесто и добре проветриво място преди зареждане.
*3 Повреда в зарядното устройство
– Поставете батерията докрай.
– Проверете дали няма залепнали чужди тела по стойката на батерията или клемите. Ако няма чужди тела, вероятно батерията или зарядното устройство са повредени. Занесете ги в оторизиран сервизен център.
О Ногато зарядното устройство се използва непрекъснато, може да загрее и да стане причина за отказ или повреда. След като завърши зареждането, оставете в покой зарядното устройство за 5 минути.
(2) Относно температурата и времето за зареждане на батерията (Вижте Таблица 2)

Таблица 2

Модел UC18YSL3
Вид батерия Литиево-йонна
Напрежение при зареждане 14,4–18 V
Температури, при които батерията може да бъде заредена		0°C–50°C
Време за зареждане на капацитета на батерия, приблизително (при 20°C)	1,5 Ah 15	мин
	2,0 Ah 20	мин
	2,5 Ah 25	мин
	3,0 Ah	20 мин(BSL1430C, BSL1830C: 30 мин)
	4,0 Ah	26 мин(BSL1840M: 40 мин)
	5,0 Ah 32	мин
	6,0 Ah 38	мин
Време за зареждане за капацитета на батерия, приблизително (при 20°C)	1,5 Ah(× 2 тяло)	20 мин
	2,5 Ah(× 2 тяло)	32 мин
	4,0 Ah(× 2 тяло)	52 мин
Брой клетки на батерията 4–10
Напрежение при зареждане за USB		5 V
Заряден ток за USB 2 A
Тегло 0,6 кг

ЗАБЕЛЕЖКА

О Времето за зареждане може да варира според околната температура и източника на напрежение.

О Ако зареждането отнеме дълго време

– Зареждането ще отнеме по-дълго време при изключително ниски външни температури. Зареждайте батерията на топло място (например на закрито).
– Не закривайте въздушните отвори. В противен случай вътрешната част ще прегрее, което ще намали ефективността на зарядното устройство.
– Ако охлаждащият вентилатор не работи, свържете се с оторизиран сервисен център на HiKOKI за ремонт.

1. Изключете захранващия кабел на зарядното от мрежата.
2. Хванете добре зарядното устройство и издърпайте батерията.

ЗАБЕЛЕЖКА

Уверете се, че сте извадили батерията от зарядното устройство след употреба и я запазете.

Относно електрическите разряди при нови батерии и т.н.

Тъй като вътрешният химически състав на новите батерии или батерии, които не са били ползвани дълго време, не е активиран, електрическият разряд може

да е нисък при първа и втора употреба. Това е временно явление и нормалното време за зареждане ще бъде възстановено, като презаредите батериите 2–3 пъти.

Как да удължите работата на батериите.

(1) Презареждайте батериите, преди да се изтощят напълно. Когато усетите, че мощността на уреда намалява, спрете употреба и заредете батерията. Ако продължите работа с уреда и изхабите електрическия ток, батерията може да се повреди и животът ще бъде по-кратък.
(2) Избягвайте презареждане при високи температури. Зареждаемата батерия ще бъде гореща веднага след употреба. Ако в това състояние батерията се презареди веднага след употреба, вътрешният й химически състав ще се влоши и животът на батерията ще се скъси. Оставете батерията и я заредете, след като е изстинала за известно време.

Действие	Фигура	Страница
Отстраняване и поставяне на батерия	6	3
Работа на превключвателя *1	7	3
Индикатор за ниво на батерия 19 6
Зареждане на USB устройство и електрически източник	43-a 10
Зареждане на USB устройство и батерия от електрически източник	43-b 10
Как се презарежда USB устройство 44 10
Избор на приставки и аксесоари — 337

*1 Работа на превключвателя Когато натиснете спусъка при натиснат отключващ бутон, веригата се върти. (Фиг. 7)
Спусъкът не може да бъде натиснат, ако отключващият бутон не е натиснат
След натискане на спусъка веригата ще се върти, докато спусъкът е натиснат.
Когато превключвателят се освободи, въртенето на веригата спира.

ПРЕДУПРЕЖДЕНИЕ

Не фиксирайте отключващия бутон в натиснато състояние. Ако спусъкът се задейства случайно, уредът може да се включи и да причини нараняване.

О За да предотвратите инциденти, винаги изключвайте уреда и изваждайте батерията.
О Не използвайте други вериги или водещи шини освен посочените в „СПЕЦИФИКАЦИИ”.

ВНИМАНИЕ

Носете дебели ръкавици и внимавайте да не се нараните от веригата на триона.

ЗАБЕЛЕЖКА

○ Когато свалите веригата, почистете дървесния прах от маслената дюза, масления отвор и канала на водещата шина.
Натрупването на дървесен прах може да повреди уреда.
О Използвайте правилния тип верига в съответствие със спецификациите. Ако монтирате погрешен тип водеща шина, веригата може да се извади и да причини нараняване.

1. Заключете лоста за обтягане.

○ Плъзнете лоста за обтягане към посоката на ,1 след това го натиснете към посоката на 2 за да го заключите. (Фиг. 8-а)

О За да освободите блокировката на лоста за обтягане, натиснете лоста за обтягане към посоката на 3(Фиг. 8-b)

2. Свалете страничния капак.

Докато лостът за обтягане е все още блокиран, завъртете копчето обратно на часовниковата стрелка, за да го разхлабите, и свалете страничния капак. (Фиг. 9)

1. Демонтиране на веригата и водещата шина Леко преместете водещата шина надясно, за да разхлабите веригата на триона и да я извадите от зъбното колело, след което свалете водещата шина и веригата на триона заедно. (Фиг. 10)

4. Монтиране на новата верига върху верижното зъбно колело

(1) Прикрепете веригата на триона към жлеба на направляващата шина от върха на направляващата шина. Уверете се, че веригата на триона е ориентирана така, че острието да сочи в посоката, указана на илюстрацията под верижното зъбно колело. (Фиг. 11-а)
(2) Докато държите веригата на триона и водещата шина на върха, захванете другия край на веригата на триона към зъбното колело и монтирайте водещата шина към корпуса на триона.

5. Поставяне на предния капак

ЗАБЕЛЕЖКА

Почистете замърсяването около страничния капак преди да го закрепите. (Вижте „2. Почистване на всички части“ в „ПОДДРЪЖКА И ПРОВЕРКА“)

(1) Заключете лоста за обтягане. (Фиг. 8-а)

(2) Закрепете страничния капак към корпуса на инструмента, като се уверите, че веригата на триона не излиза от водещата шина и завъртете копчето по посока на часовниковата стрелка, за да я затегнете. (Фиг. 12)

(3) След като затегнете докрай копчето, завъртете го обратно на часовниковата стрелка с едно завъртане, за да го разхлабите леко. (Фиг. 13-а)

(4) Освободете блокировката на лоста за обтягане (Фиг. 13-b) Когато блокировката на лоста за обтягане бъде освободена, водещата шина се избутва напред и веригата на триона се опъва.

(5) Завъртете копчето по посока на часовниковата стрелка, за да го затегнете здраво. (Фиг. 13-с)

ПРЕДУПРЕЖДЕНИЕ

О Уверете се, че копчето е затегнато докрай. Ако е разхлабен, има опасност от нараняване.

О Уверете се, че веригата на триона е прикрепена към жлеба на направляващата шина.

6. Проверка на опъна на веригата

Проверете обтягането на веригата на триона, така че разстоянието между ремъка на веригата на триона и водещата шина да бъде от 0,5 до 1,5 mm,

Български

когато леко повдигате веригата на триона приблизително по средата на водещата шина (Фиг. 14).

ЗАБЕЛЕЖКА

Когато сменяте веригата на триона, проверете колко е износено зъбното колело. (Вижте „3. Проверка на зъбното колело“ в „ПОДДРЪЖКА И ИНСПЕКЦИЯ“)

О За да предотвратите инциденти, винаги изпълнявайте стъпки от 1 до 3 при извадена батерия.
○ Не фиксирайте отключващия бутон в натиснато състояние. Ако спусъкът се задейства случайно, уредът може да се включи и да причини нараняване.

1. Проверка за изключен спусък

Ако поставите батерията, без да знаете дали спусъкът е задействан, уредът може да се включи неочаквано и да причини инцидент.

2. Проверка на опъна на веригата

ПРЕДУПРЕЖДЕНИЕ

Ако опънът на веригата не е оптимален, има риск от повреда на веригата или водещата шина.

○ Вижте стъпка 6 „МОНТАЖ (СМЯНА) НА ВЕРИГАТА“ и се уверете, че е зададено подходящо обтягане.
○ Новите вериги са особено еластични, затова трябва да се проверяват редовно и да се правят нужните корекции. Ако е разхлабена, вижте „5. Поставяне на предния капак (3)“ и опънете отново веригата на триона.
О Също така се уверете, че фиксаторът е надеждно затегнат.

○ Уредът се доставя без заредено верижно масло. Преди употреба напълнете масления резервоар с осигуреното верижно масло. (Фиг. 15)

○ По време на работа периодично проверявайте прозорчето за маслото и доливайте по необходимост.

О Когато осигуреното верижно масло свърши, използвайте верижно масло HiKOKI (продават се отделно) или еквивалентно верижно масло.

○ Смазването с верижно масло става автоматично.

О Количество за разреждане не може да се регулира.

ЗАБЕЛЕЖКА

○ Напацитетът на масления резервоар е около 55 ml. Уверете се, че няма течове на масло или преливане от масления резервоар при пълнене на масло за веригата.
○ Препоръчваме да се запасите с верижно масло. Ако продължите да работите без верижно масло, веригата може да прегрее или двигателят да се повреди.
○ Не допускайте попадане на прах или други чуждите тела в масления резервоар. Ако в масления резервоар попаднат прах и други чужди тела, уредът може да се повреди.

○ Оставеното в резервоара верижно масло може да протече поради конструкцията на уреда. Това не е признак за повреда, но мястото, където съхранявате уреда, може да се изцапа, затова бъдете внимателни.
Когато прибирате уреда, изпразнете масления резервоар и сложете под уреда парцал, който да поеме евентуални течове.

О Допълнете масло на всеки 15 минути работа. (Варира в зависимост от условията на рязане.)

4. Монтаж на батерията

Натиснете здраво, докато щракне на мястото си.

ВНИМАНИЕ

Батерията трябва да влезе плътно. Ако не поставите батерията правилно, тя може да се извади и да последва нараняване.

5. Проверете дали предпазителя на веригата работи (Фиг. 16)

Предпазителят на веригата е част от оборудването за безопасност, което предпазва работника от веригата на триона. Преди работа се уверете, че предпазителя на веригата се движи плавно и че се връща в първоначалното си положение, когато отпуснете ръката си.

ЗАБЕЛЕЖКА

Ако предпазителят на веригата не се връща в първоначалното си положение, незабавно спрете употребата и изискайте поправки от търговеца, от когото сте закупили продукта.

6. Проверка на подаването на верижно масло (Фиг. 17)

О При включване на уреда верижното масло автоматично смазва веригата и шината.
○ Ако 2 до 3 минути след включване на уреда не започне да излиза масло, проверете дали не се е натрупал дървесен прах около маслената дюза. (Вижте „2. Почистване на всяка от частите“ в „ПОДДРЪЖКА И ИНСПЕКЦИЯ“)

ПРОЦЕДУРИ ЗА РЯЗАНЕ

ПРЕДУПРЕЖДЕНИЕ

О По време на работа дръжте и двете дръжки здраво.

○ По време на почивките и след работа, винаги изключвайте уреда и изваждайте батерията от основното тяло.

Винаги следете работното място и околността за предмети, които могат да причинят наранявания, инциденти или повреди, и, ако има такива, ги отстранявайте предварително.

По-специално, когато определяте позицията си за работа, се погрижете тя да е стабилна и да няма предмети, в които бихте могли да се спънете.

1. Уверете се, че уредът е изключен

Ако поставите батерията, незнаейки, че спусъкът е задействан, уредът може да се включи неочаквано и да причини инцидент.

2. Монтаж на батерията

Както е показано на Фиг. 4, натиснете батерията силно, така че да защракне на място.

3. Задействане на спусъка

След като се уверите, че веригата не е в контакт с материала и започнете рязането, когато скоростта на веригата се увеличи.

Поставете водача за рязане върху дървото по време на рязане. (Фиг. 18-а) Ако се опитате да режете, без да поставяте водача за рязане срещу дървото, корпусът на инструмента ще бъде изтеглен напред от тялото ви и ще дестабилизира позицията ви. (Фиг. 18-б)

ВНИМАНИЕ

О Когато включвате уреда, се уверете, че веригата не е в контакт с материала или с нещо друго.
○ По време на работа не допускайте веригата да влезе в контакт с друг материал или предмет. Поспециално, когато приключите с рязането, пазете веригата от контакт със земята.
О Винаги се пазете от падащи клони.
О Винаги бъдете нашрек за откат на подрязващия трион.

ЗАБЕЛЕЖКА

О Доливайте масло своевременно, за да не се свърши.

○ По време на рязане, от време на време проверявайте обтягането на веригата на триона.

○ Освен внимателното изучаване на инструкциите за работа, осигурете практически инструкции за работа с подрязващия трион преди употреба или поне се упражнявайте да работите с подрязващия трион с рязане на трупи върху магаре.

Предпазни мерки при рязане

Мащабни операции или непрекъсната работа

Този инструмент е снабден със защитна верига против прегряване, която предпазва електронните части, контролиращи презареждащата се батерия. По време на продължителна употреба или по време на работа при високи натоварвания, генерирани от натиск върху инструмента, температурата на инструмента ще се повиши и ще задейства защитната верига против прегряване, която ще изключи инструмента.

Ако това се случаи, оставете инструмента да се охлади за известно време.

Когато температурата спадне, ще бъде възможно отново да използвате инструмента. Когато презареждащата се батерия трябва да се смени при продължителна работа, оставете инструмента да почине за около 15 минути.

Захват/натиск върху подрязващия трион

Винаги дръжте подрязващия трион здраво.

Освен това не прилагайте по-голям от необходимия натиск. Допълнителната сила, прилагана върху подрязващия трион по време на рязане, няма да увеличи скоростта на рязане.

Това ще претовари двигателя, ще влоши ефективността и ще причини повреда на двигателя или шината.

Използвайте уреда, когато веригата работи с умерена скорост.

По-конкретно, когато веригата спре (засече) поради прекомерен натиск, може да предизвика нараняване или повреда на уреда.

За да избегнете инциденти, винаги изключвайте уреда и изваждайте батерията от основното тяло.

ВНИМАНИЕ

Винаги носете ръкавици, когато боравите с веригата.

ЗАБЕЛЕЖКА

Заточете веригата и регулирайте ограничителя на подаването, който се пада в центъра на шината, когато тя е монтирана към основното тяло.

Когато веригата се затъпи, двигателят и всяка част от тялото се натоварват и ефикасността намалява.

Оптималната работа на уреда изисква честа поддръжка на веригата за поддържане на остротата й.

1. Заточване на остриетата

Използвайте кръгла пила с диаметър 4 мм.

Заточете остриетата, като държите кръглата пила под ъгъл 30° спрямо водещата шина, както е показано на Фиг. 21.

Пилете остrietата, като внимателно натискате кръглата пила по посока на ръкохватката.

Уверете се, че кръглата пила не докосва веригата на триона, когато изтегляте назад пилата.

Уверете се, че всички остриета на триона се пилят под един и същи ъгъл или ефективността на рязане на инструмента ще се влоши.

Правилните ъгли за заточване на остrietата са показани на Фиг. 22. (Кръглата пила се продава отделно.)

2. Регулиране на дълбокомера

ПРЕДУПРЕЖДЕНИЕ

О Не шлифовайте горната част на ремъка за връзване на бронята и задвижващата връзка на бронята и не причинявайте деформране на посочените части.
○ Регулирането на дълбокомерите трябва да бъде в съответствие с предварително определените размери и форми, в противен случай рискът от откат може да се увеличи, което да доведе до нараняване.

Връзка за задвижване
Буферно свързващо звено

на бронята

Дълбокомерите трябва да са изравнени по един и същ начин, защото се използват за регулиране на дълбочината на позицията, в която резачът се поставя в дървото.

Когато заточвате веригата на триона, задължително проверявайте дълбокомера на всеки два или три пъти. (Фиг. 23)

Поставете рендето с дълбокомер на веригата на триона, като оставите измервателния уред видим в канала, и използвайте плоска пила, за да срежете частта от рендето на дълбокомера. (Фиг. 24) (Рендето за дълбокомер и плоската пила се продават отделно.)

След като изпилите дълбокомера, закръглете от предната страна на дълбокомера, както е бил. (Фиг. 25)

След заточването сложете веригата във верижно масло, за да отмиете стружките.

Ако не отмиете стружките, веригата и шината бързо ще се износят.

Рендето с дълбокомер може да се използва и при заточване с кръгла пила. (Фиг. 26)

ИЗПОЛЗВАЙТЕ УДЪЛЖИТЕЛЯ (продава се отделно)

1. Предупреждения за безопасност за удължителя

○ Винаги носете защита за главата с цяла маска за лицето, за да се предпазите от падащи клони и отпадъци (Фиг. 28-b).
О Винаги носете здрави дълги панталони, ботуши и ръкавици. Не носете широки дрехи, бижута, къси панталони и сандали и не ходете боси. Вържете косата така, че да е над височината на раменете.

Български

○ Носете антифони. Обърнете внимание на вашето обкръжение. Имайте предвид всички хора, които може да сигнализират за проблем. След като ИЗКЛЮЧИТЕ превключвателя, веднага свалете предпазното оборудване.
○ Когато устройството е изключено, уверете се, че режещата приставка е спряла, преди да свалите устройството.
О Операторът трябва да спазва местните разпоредби на зоната на рязане.
О Носете противохлъзгаци и устойчиви обувки.
О За защита на дихателните пътища носете аерозолна защитна маска, когато режете дървесина след прилагане на инсектицид.
О Поддържайте стабилна опора и баланс. Не се пресягайте.
○ Дръжте всички части на тялото си далеч от режещата приставка, когато електрическият инструмент работи.
○ Преди подрязване на клони операторът трябва да бъде запознат с техниките за повдигане на машината.
О Докато режете, дръжте машината здраво с двете си ръце и с палци, здраво заключени около дръжката, и застанете здраво на краката си с добре балансирано тяло.
○ Внимавайте за откат (когато трионът рита нагоре и назад към оператора).
О Винаги носете ръкавици по време на работа или поддръжка.
О Прегледайте областта, която ще се подрязва. Вижте за опасности, които биха могли да предизвикат опасни условия. НЕ използвайте уреда, ако каквито и да било проводници (захранване, телефонни, кабел и т.н.) са на помалко от 10 м до която и да е част на оператора или уреда (Фиг. 28-а).
○ Дръжте околните, включително деца, животни, странични наблюдатели и помощниците на 15 m извън опасната зона. Спрете операцията незабавно, ако бъдете приближени (Фиг. 28-b).
О Избягвайте всички захранващи кабели. Този уред не е изолиран срещу електрически ток.

ПРЕДУПРЕЖДЕНИЕ

По всички въздушни електрически проводници и комуникационни кабели може да тече електричество с високо напрежение. Никога не докосвайте жиците директно или индиректно когато подрязвате, в противен случай може да се стигне до сериозно нараняване или смърт.

2. Прикрепете удължителя ПРЕДУПРЕЖДЕНИЕ

О Задължително изключете пусковия ключ и извадете батерията.
О При използване на тръбата за закачване, не забравяйте да носите включения ремък за рамо.
○ Ако считате, че инструментът не работи нормално, изключете веднага двигателя, извадете бързо-освобождаващата скоба на ремъка за рамо и отдалечете инструмента от тялото си.

ВНИМАНИЕ

○ Уверете се, че функцията за бързо освобождаване работи нормално, преди да започнете да работите.
○ Преди да го закрепите, проверете дали коланът не е срязан, изтъркан или повреден.

О Уверете се, че куката и закачалката не не са деформирани и повредени.
След като сте го закрепили, натиснете надолу върху основното устройство, за да потвърдите, че куката не се отделя лесно и че коланът не е хлабав.
(1) Извадете батерията от електрическия инструмент и я поставете на пода. (Фиг. 6)
(2) Прикрепете ремъка за рамо към удължителя. (Фиг. 29)
(3) Регулирайте дължината на тръбата. Разхлабете винтовия пръстен и удължете тръбата, за да регулирате дължината. Ако отпуснете ръката си от удължителя в този момент, тя ще се върне в първоначалната посока. Докато държите тръбата в удължена позиция, здраво затегнете винтовия пръстен, за да фиксирате тръбата на място. (Фиг. 30)
(4) Прикрепете инструмента към тръбата за закачване.
О Поставете кальфа на веригата върху веригата на триона.
○ Вкарайте плътно тръбата за закачване, така че да влезе изцяло и от инструмента да се чуе щракване. След това завъртете копчето, за да го закрепите, (Фиг. 31-а).
О За да свалите инструмента, разхлабете болта и, като същевременно натискате 2 фиксатора на гнездото за закрепване на инструмента, плъзнете и свалете инструмента. (Фиг. 31-b)
(5) Монтирайте ремъка за рамо. Регулирайте ремъка за рамо до дължината, която го прави лесен за работа. (Фиг. 32)
(6) Проверете дали функцията за бързо освобождаване работи, както трябва.
○ За да отстраните инструмента от ремъка за рамо, поддържайте инструмента, като задържите тръбата с една ръка и използвате другата, за да издърпате бързо-освобождаващия ремък, както е показано на Фиг. 33 за освобождаване от скобата.
○ За стягане с лента на инструмента, вкарайте скобата в окачващия механизмъм и поставете бързо-освобождаваща скоба над куката и в широкия отвор на скобата. (Фиг. 34) Внимателно издърпайте ремъка на рамото, за да се уверите, че е правилно поставен.
(7) Поставяне на батерията
○ Вкарайте батерията плътно в гнездото за закрепване на батерията на удължителя, така че да влезе докрай в определеното положение и да щракне. (Фиг. 35-а)
○ За да извадите батерията от тръбата за закачване, докато едновременно натискате 2 фиксатора на батерията, плъзнете батерията и я извадете. (Фиг. 35-b)
Това приспособление е проектирано за подрязване на малки клони с диаметър до 100 mm (4").
О Планирайте внимателно рязането. Проверка на посоката, в която ще падне клонът.
О Дългите клони трябва да се отстраняват на няколко части.
О Не стойте директно под клона, който ще режете. Има възможност от нараняване от падащи клони или удряне от клони, които падат и отскачат от земята.
○ Когато сте готови да режете, дръжте „режещия водач“ срещу клона. Това ще предотврати отскачането на клона. НЕ използвайте функцията за рязане назад и напред. (Фиг. 36)

3. Техники за подрязване

ПРЕДУПРЕЖДЕНИЕ

○ Внимавайте за клони непосредствено зад клона, който се реже, ако острието удари задния клон, може да настъпи повреда на острието. (Фиг. 37)

О НЕ използвайте за сечене или изрязване.

След работа проверете всяка част и извършете съответните действия по поддръжката преди прибиране на уреда.

ПРЕДУПРЕЖДЕНИЕ

По време на проверките и работите по поддръжката винаги изключвайте уреда и изваждайте батерията от основното тяло.

ВНИМАНИЕ

Винаги носете ръкавици, когато боравите с веригата.

1. Проверка на веригите

О Периодично проверявайте веригата. В случай на аномалия сменете веригата с нова съобразно инструкциите в „МОНТАЖ (СМЯНА) НА ВЕРИГАТА“.
О Проверете опъна на веригата и се уверете, че е правилно обтегната.
○ Спрете да използвате уреда, когато веригата се затъпи, и я заточете съобразно инструкциите в „ЗАТОЧВАНЕ НА ВЕРИГАТА“.
○ След употреба внимателно смажете веригата и носещата шина срещу образуване на ръжда.

2. Почистване на всяка от частите

ЗАБЕЛЕЖКА

○ Когато почиствате всяка от частите, посочени подолу, вижте процедурата „МОНТАЖ (СМЯНА) НА ВЕРИГАТА“ и свалете веригата на триона и водещата шина от основния корпус.
О Почистване на страничния капак и предпазителя на веригата (Фиг. 38)
Почистете и отстранете всякакви стружки или прах, останали вътре в частите.
○ Почистване на водещата шина, зъбното колело и маслената дюза на веригата (Фиг. 39) Когато дървени стърготини и други подобни се натрупат в жлеба на водещата шина или маслената дюза, маслото може да не потече, което може да доведе до повреда на уреда.
След употреба и при смяна на веригата изваждайте шината и почиствайте дървесния прах от канала. (Викте „ЗАТОЧВАНЕ НА ВЕРИГАТА“.)
Ако дървените стърготини са навлезли дълбоко в маслената дюза на веригата, прикрепете батерията и преместете корпуса на инструмента наоколо, за да измиете дървените стърготини с маслото, което излиза.

3. Проверка на зъбното колело (Фиг. 40)

Когато сменяте веригата на триона, проверете състоянието на зъбното колело. Ако зъбното колело е износено, както е показано на Фиг. 40, сменете го с ново. Също така използвайте нов Е-пръстен (или заключващ пръстен), когато го монтирате в този момент. Когато сменяте частите, се свържете с местния представител на HiKOKI.

4. Проверка на захващащото устройство на веригата (Фиг. 41)

Захващащото устройство на веригата е проектирано да предпазва оператора от сблъсък с веригата на триона, ако веригата е разхлабена или прекъсната.
Захващащото устройство на веригата е вградено в страничния капак.
Проверете и се уверете, че захващащото устройство на веригата не е повредено.

5. Инспекция на фиксиращи винтове

Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от злополуки и нараняване.

6. Поддръжка на мотора

Намотките на мотора са „сърцето“ на уреда. Упражявайте особено внимание към намотките, тъй като могат да се повредят от попадане на влага и/или масло по тях.

7. Почистване на отделението за монтаж на батерията и батерията (Фиг. 42)

Използвайте четка или пистолет с въздушна струя, за да премахнете всички натрупани стружки или прах и да поддържате триона чист.

ЗАБЕЛЕЖКА

○ Натрупването на стружки и прах по време на употреба може да доведе до падане на батерията или други инциденти.
Допускането на натрупване на стружки и прах може да доведе до неизправности, включително и дефектен контакт между батерията и клемите.

○ След почистване се уверете, че батерията може лесно да се свали и монтира обратно към корпуса на инструмента.

8. Външно почистване

Почиствайте замърсения подрязващ трион с мека, суха кърпа или с кърпа, навлажнена в сапунена вода. Не използвайте разтворители на алкохолна, бензинова основа, или разредители за бои, тъй като те ще разядат пластмасовите повърхности.

9. Съхранение

○ Почистете напълно всички части. Покрийте металлите части с тънък слой корозионен инхибитор.

О Не забравяйте да поправите всички повредени зони преди съхранение.

○ Преди прибиране на уреда почистете всяка част, извършете съответните действия по поддръжката и сложете кальфа на шината.

○ Съхранявайте инструмента и батерията при температура под 40°C на място, недостъпно за деца.

ЗАБЕЛЕЖКА

Съхранение на литиево-йонни батерии. Уверете се, че литиево-йонните батерии са напълно заредени, преди да ги оставите за съхранение. Продължително съхранение (3 месеца или повече) на непълно заредени батерии може да доведе до лоша работа, значително скъсяване на живота на батериите или да ги направи негодни за употреба. Въпреки това, батерии със значително скъсен живот могат да бъдат възстановени, чрез няколкократно зареждане и пълното им разреждане от два до пет пъти. Ако полезният живот на батерията е значително съкратен, независимо от многократното зареждане и използване, считайте батерията за износена и сменете с нова.

ВНИМАНИЕ

По време на работа и поддръжка на електрически уреди трябва да се спазват разпоредбите и стандартите за безопасност за всяка страна.

Български

Важна информация за батерии за безжични инструменти HiKOKI

Моля, винаги използвайте нашите оригинални батерии. Не гарантираме безопасността и работата на уреда, когато се използват батерии, различни от посочените от нас, или когато са правени промени по батериите (като разглобяване и подмяна на клетките или други вътрешни компоненти).

ГАРАНЦИЯ

Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и дължащи се на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена в края на инструкциите, на оторизиран сервисен център на HiKOKI.

Информация относно шума и вибрациите във въздуха за трион верижен акумулаторен подрязване

Измерените стойности отговарят на изискванията на EN62841-4-1 и съответстват на ISO 4871.

Измерено А-претеглено шумово ниво: 89 dB (A) Измерено А-претеглена сила на звука: 81 dB (A) Неточност К: 3 dB (A)

Носете антифони.

Общи стойности на вибрациите (векторна сума, измерена с триаксиален сензор), определени съгласно EN62841-4-1.

ah = 2,4 m/s² Неточност K = 1,5 м/сек²

Информация относно шума и вибрациите, пренасяни във въздуха, за трион верижен акумулаторен подрязване с приставка за удължаване

Измерените стойности са определени и декларирани съгласно ISO 22868.

Общи стойности на вибрациите (векторна сума, измерена с триаксиален сензор), определени съгласно ISO 22867.

ah = 0,8 m/s² Неточност K = 1,5 м/сек²

Декларираната обща стойност на вибрациите и декларираната стойност на шумовите емисии са измерени в съответствие със стандартен метод за изпитване и могат да бъдат използвани за сравняване на един инструмент с друг.

Те могат да се използват и при предварителна оценка на експозицията.

ПРЕДУПРЕЖДЕНИЕ

○ Излъчването на вибрации и шум по време на действителната употреба на електроинструмента може да се различава от декларираната обща стойност в зависимост от начините, по които се използва инструментът, особено какъв вид детайл се обработка; и
○ Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).

ЗАБЕЛЕЖКА

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Използвайте инспекциите в таблицата по-долу, ако инструментът не функционира нормално. Ако с това проблемът не бъде отстранен, обърнете се към вашия дилър или към оторизирания сервисен център на HiKOKI.

Симптом Възможна причина Отстраняване
Двигателят работи, но веригата...О не се движиО не се движи свободно	Веригата е прекалено опъната. Проверете опъна на веригата на триона и ако е твърде стегната, обтегнете отново. Проверете дали веригата на триона е правилно монтирана на зъбното колело и водещата шина и я почистете, когато се задръсти с дървени стърготини.
	Веригата се изважда от верижното зъбно колело.	Проверете дали веригата на триона е правилно закрепена към верижното колело и жлеба на направляващата шина.
	Вътре в страничния капак...→ има натрупан дървесен прах→ има чужди тела	Почистете страничния капак.
	В канала на водещата шина...→ има натрупан дървесен прах→ не постъпва масло	Почистете канала на водещата шина и масления отвор.Проверете има ли масло в масления резервоар и долейте при необходимост.
Затъпяване Режещата верига...	→ е износена или острието е счупено→ е ръждясала	Заточете веригата.Ако износването или счупването са сериозни, сложете нова верига.
	Посоката на веригата е обърната. Монтирайте отново веригата в правилната посока.
	Веригата е недостатъчно опъната. Проверете опъна на веригата на триона и ако е разхлабена, опънете отново веригата.
Верижно маслоО постъпва бавноО не излиза (спира)	Няма верижно масло в резервоара.	Долейте верижно масло.
	Маслената дюза е запушена. Почистете маслената дюза.

OZNAKE

UPOZORENJE

Ovde su prikazane oznake koje se koriste na mašini. Postarajte se da razumete njihovo značenje pre upotrebe.

	CS1810DD: Akumulatorska lančana testera za orezivanje
	Da bi se smanjio rizik od povreda, korisnik mora da pročita korisničko uputstvo.
	Ne koristite električni alat po kiši i vlazi niti ga ostavljajte napolju kada pada kiša.
	Samo za zemlje EU Nemojte odlagati električni alat zajedno sa smećem iz domaćinstva! Na osnovu Evropske direktive 2012/19/EU o dotrajaloj električnoj i elektronskoj opremi, kao i njene primene u skladu s državnim propisima, električni alat koji je došao do kraja svog radnog veka mora se prikupiti zasebno i odneti u postrojenje za reciklažu koje ispunjava ekološke zahteve.
	Pročitajte, razumite i sledite sva upozorenja i instrukcije u ovom uputstvu i na jedinici.
	Uvek nosite zaštitu za oči, glavu i uši kada koristite ovu jedinicu.
	Važno je da nosite zaštitnu garderobu za stopala, noge, ruke i podlaktice.
	Pazite na povratni udar testere za orezivanje i izbegavajte kontakt sa vrhom poluge.
	Rukovanje jednom rukom nije dozvoljeno.
	Uvek koristite testeru za orezivanje sa obe ruke.
	Punjenje lanca uljem
	Prekidač indikatora nivoa baterije
	Isključivanje baterije

Neka sva deca, posmatrači i pomagači budu 15 metara od sprave. Ako vam se iko približi, prekinite rad. Ne rukujte jedinicom ako bilo koje žice (za napajanje, telefon, kabl, itd.) budu bliže od 10 m od bilo kojeg dela rukovaoca ili jedinice.

ŠTA JE ŠTA?

Imena delova na listi ispod odgovaraju SI. 1.
