BRUKSANVISNING CS1825DC HiKOKI

Kortslutning av batteripolerna kan orsaka

ännskada eller brand.

6. Kontrollera utmatning av kedjeolja (Bild 18)

(Se "Rengöring av kedjeoljepip".)

(Se "Kontrollera kedjeolja".)

2. Kapning av kvistar

3. Kapning av stockar

Fattning/tryckkraft hos kedjesågen

3. Rengöring av kedjeoljepip (Bild 39)

Brug af støvopsamling kan reducere støvrelaterede risici.

Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.

Drej møtrikken, og fjern sidedækslet.

1. Sikr dig, at kontakten er slukket.

(Se "Årsager til og operatørforhindring af tilbageslag".)

For at forhindre ulykker skal du altid slukke kontakten og fjerne batteriet fra hovedkabinettet.

FORSIGTIG

styl Forbindelsesled for barkstøtte

Støddrivforbindelse

Sørg for, at denne ikke beskadiges og holdes fri for fugt og olie.

- Sørg for at reparere eventuelt beskadigede områder før opbevaring.

Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

	CS1825DC: Batteridrevet kjedesag
	For å minske faren for skade må brukeren lese instruksjonsboken.
	Ikke bruk elektriske verktøy i regn eller fuktige omgivelser eller la dem stå ute når det regner.
	Kun for EU-landKast aldri elektroverktøy ihusholdningsavfallet!I henhold til EU-direktiv 2012/19/EU om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.
	Les igjennom, forstå og følg alle advarsler og instruksjoner som er oppgitt i denne brukerveiledningen og på produktet.
	Bruk alltid vernebriller, vernehjelm og hørselsvern når du bruker dette produktet.
	Pass opp for tilbakeslag i kjedesagen og unngå kontakt med sverdspissen.
	En kjedesag skal alltid brukes med to hender.
	Det er viktig at du bruker beskyttende klær på føtter, bein, hender, underarmer og hode.
	Kjedesagen skal kun brukes av personer som har fått opplæring i felling av trær. Bruk uten tilstrekkelig opplæring kan føre til alvorlige skader.
	Justering av kjedeoljens leveringsrate
	Koble fra batteriet

HVA ER HVA? (Fig. 1)

A: Batteri (solgt separat): Strømkilde for drift av enheten.
B: Bryter: Enhet som aktiveres av fi ngeren.
C: Lås av-spak: Spak som forhindrer utilsik bryteren.
D: Kjedebrems: Anordning for å stoppe eller låse sagkjedet.
E: Sidedeksel: Beskyttelsesdeksel for sagsverdet, sagkjedet, clutchen og tannhjulet når kjedesagen er i bruk.
F: Mutter: Mutter for å feste sidedekslet.
G: Spenningsskrue: Anordning for å justere strammingen av sagkjedet.
H: Fremre håndtak: Støttehåndtak plassert ved eller mot forsiden av huset.
I: Bakre håndtak (topphåndtak): Støttehåndtak plassert på baksiden av hovedhuset
J: Sagkjede: Kjede som brukes som kutteverktøy.
K: Sagsverd: Delen som støtter og fører sagkjedet.
L: Lokk for oljetank: Lokk til å lukke oljetanken.
M: Seglass for olje: Vindu for kontroll av kjedeoljemengde.
N: Krok: Verktøy for å henge opp enheten i et tau el.
O: Oljemater: Beholder for olje.
P: Kjedebeskytter: Deksel for å dekke sagsverdet og og sagkjedet når kjedesagen ikke er i bruk.
Q: Kombinøkkel: Verktøy for demontering eller montering av sidedeksel og stramming av sagkjedet.

ADVARSEL

Denne kjedesagen (CS1825DC) er spesielt utviklet for trepleie og beskjæring av trær. Kun øvede personer innen trepleie og beskjæring kan bruke denne sagen. Les gjennom all litteratur, prosedyrer og anbefalinger fra den relevante profesjonelle organisasjonen. Unnlatelse av dette kan innebære en høy ulykkesrisiko. Vi anbefaler alltid å bruke en lift med plattform når man skal sage i trær. Uthuling av former er meget farlig og krever spesiell opplæring. Operatøren må være opplært i og vant til bruk av sikkerhetsutstyr og -arbeid og klatreteknikk. Bruk alltid sikkerhetsutstyr for både operatøren og sagen.

GENERELLE

Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifi kasjoner som medfølger.

Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

a) Hold arbeidsområdet rent og godt opplyst.

b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.

Støv eller gasser kan antennes av gnister fra elektroverktøyet.

Norsk

c) La aldri barn eller andre personer stå i nærheten när du bruker et elektroverktøy.

Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy.

Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.

b) Unngå å komme i kontakt med jordede overfl ater slik som rør, radiatorer, komfyrer eller kjøleskap.

c) La aldri elektroverktøyet utsettes for regn eller fuktighet.

Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.

Skadde eller sammenfi İtrede ledninger øker faren for elektriske støt.

e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk.

Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.

f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter.

Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy.

Du må aldri bruke et elektroverktøy när du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.

Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.

c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.

Hvis du holder fi ngeren på bryteren när du bærer elektroverktøyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.

d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet.

Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.

Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.

g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.

Bruk av støvoppsamler kan redusere støvrelaterte farer.

h) Ikketalettpåelleroversikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk.

En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres.

Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.

b) Ikke bruk elektroverktøyet dersom av/påknappen ikke virker.

Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy.

Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.

d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet.

Elektroverktøy er farlige hvis det brukes av uerfarne personer.

e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes.

Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.

f) Hold'skjæreverktøy skarpe og rene.

Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.

h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett.

Glatte håndtak og gripeflater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten.

En lader som passer for én batteripakke, kan forårsake brannfare hvis den brukes med andre batteripakker.

b) Bruk bare elektroverktøyet med spesifi sert type batteripakke.

Bruk av andre batteripakker kan føre til brannfare og skader.

c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene.

Kortslutning av batteripolene kan forårsake skader eller brann.

d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp.

Batterivæsken kan forårsake irritasjon eller brannsår.

e) Ikke bruk en batteripakke eller et verktøy er skadet eller modifi sert.

Skadede eller modifi serte batterier kan ha en uforutsigbar oppførsel som medfører brann, eksplosjon eller fare for skade.

f) Ikke eksponer en batteripakke eller et verktøy for ild eller for høy temperatur.

Eksponering for ild eller temperaturer over 130°C kan forårsake en eksplosjon.

g) Følg alle ladeinstruksjoner og lad ikke batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene.

Feil lading eller lading ved temperaturer utenfor det angitte området kan skade batteriet og øke risikoen for brann.

6) Service

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

b) Utfør aldri service på skadede batteripakker. Service på batteripakker skal kun utføres av produsenten eller godkjente serviceleverandører.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETSADVARSLER FOR BATTERIDREVET KJEDESAG

1) Generelle sikkerhetsadvarsler for kjedesag

a) Denne kjedesagen er ikke ment for trefelling. Bruk av kjedesagen til andre formål enn den er beregnet til, kan føre til alvorlig skade på brukeren eller andre.

b) Brukeren må være opplært i sikker klatreteknikk og i bruk av alt anbefalt ekstra sikkerhetsutstyr, slik som sele, løkker, stropper, tau og karabinkroker, samt andre fallsikringssystemer for brukeren og sagen.

For å unngå farlige situasjoner er det viktig å etablere et sikkert sted i treet ved hver arbeidsposisjon.

c) Bruk vernebriller, hørselsvern og verneutstyr for hode, underarmer, hender, bein og føtter som er egnet for klatring. Tilstrekkelig verneutstyr vil redusere personskader fra flyvende rester eller utilsiktet kontakt med sagkjedet.

d) Sag kun i tre. Ikke bruk kjedesagen til oppgaver det ikke er beregnet for. For eksempel: ikke bruk kjedesagen til kapping av metall, plast, mur eller bygningsmaterialer som ikke er av tre. Bruk av kjedesag til andre oppgaver enn den er beregnet for kan føre til farlige situasjoner.

e) Hold alltid kjedesagen med høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket. Hvis du holder kjedesagen med hendene motsatt, øker risikoen for personskade og du må derfor aldri gjøre dette.

f) Hold kjedesagen kun i de isolerte gripeflatene, da sagkjedet kan komme i kontakt med skjulte ledninger. Sagkjeder som kommer i kontakt med strømførende ledninger kan gjøre eksponerte metalldeler på kjedesagen strømførende og kan gi operatøren elektrisk støt.

g) Hold alle kroppsdeler unna kjedesagen når den er i gang. Kontroller at kjedesagen ikke er i kontakt med noe før du starter den. Et øyeblikks uoppmerksomhet somder bruk av kjedesagen kan føre til at dine klær eller kroppsdeler setter seg fast i eller kommer i kontakt med sagkjedet.

h) Når du sager i en stamme eller gren som står i spenn må du være på vakt mot at den spretter tilbake. Når spenningen i treet frigjøres kan treet/grenen treffe operatøren og/eller slå kjedesagen ut av stilling.

i) Vær særdeles forsiktig ved kutting av tynne grener. De tynne grenene kan bli fanget inn av sagkjedet og piske mot deg eller dra slik at du mister balansen.

j) Følg alle instruksjoner når du fjerner fastkjørt materiale, eller lagrer eller utfører service på kjedesagen. Sørg for at bryteren er slått av og at batteripakken er fjernet. Uventet aktivering av kjedesagen ved fjerning av fastkjørt materiale eller utføring av service, kan føre til alvorlig personskade.

k) Bær kjedesagen i fremre håndtak med kjedesagen slått av og vendt bort fra kroppen. Sett alltid på sverddekselet ved transport eller lagring av kjedesagen. Riktig håndtering av kjedesagen vil redusere sannsynligheten for uforvarende kontakt med sagkjede i bevegelse.

l) Følg instruksjonene for smøring, kjedestramming og utskifting av sverd og kjede. Utilstrekkelig strammet eller smurt sagkjede kan enten ryke eller øke risikoen for tilbakeslag.

2) Årsaker til og forebygging av tilbakeslag: Tilbakeslag kan oppstå hvis nesen eller tuppen på sverdet kommer i kontakt med en gjenstand, eller hvis trematerialet du kutter klemmes rundt sagkjedet. (Fig. 2) Hvis tuppen på sverdet kommer i kontakt med en gjenstand, kan det føre til et plutselig tilbakeslag hvor sverdet kastes opp og bakover mot operatøren. Hvis sagkjedet klemmes øverst på sverdet, kan dette gjøre at sverdet kastes raskt bakover mot operatøren. Begge disse situasjonene kan gjøre at du mister kontroll over sagen, som igjen kan resultere i alvorlige personskader. Ikke baser deg kun på sikkerhetsenhetene som er innebygd i sagen. Som kjedesagbruker må du gjøre flere sikkerhetsforanstaltninger for å sørge for at sagejobbene ikke fører til ulykker eller personskader. Tilbakeslag er et resultat av feil bruk av maskinen og/eller brudd på bruksinstrukser eller dårlige bruksforhold, og kan unngås ved å følge forholdsreglene beskrevet nedenfor:

a) Hold kjedesagen i et fast grep med tomler og fingre rundt kjedesagens håndtak, ned begge hender på sagen, og plasser kroppen og armene slik at du kan stå imot kreftene fra et tilbakeslag. (Fig. 3) Operatøren kan kontroller kreftene fra et tilbakeslag dersom de rette forholdsreglene tas. Ikke slipp tak i kjedesagen.

b) Ikke strekk deg for langt. Dette bidrar til å hindre utilsiktet kontakt med tuppen og sikrer bedre kontroll over kjedesagen i uventede situasjoner.

Norsk

c) Bruk bare erstatningssverd og sagkjeder som er angitt av produsenten. Feil sverd eller sagkjeder kan forårsake kjedeskader og/eller tilbakeslag.

d) Følg produsentens instruksjoner om sliping og vedlikehold for sagkjedet. Reduksjon av dybdemålerens høyde kan føre til økt tilbakeslag.

EKSTRA SIKKERHETSADVARSLER

1. Arbeid uten press. Sørg alltid for at kroppen er varm.

2. Hold alle kroppsdeler unna kjedesagen när den er i gang.

3. Før du begynner å arbeide skal du tenke gjennom de aktuelle arbeidsprosessene og arbeide slik at du unngår ulykker, ellers kan personskader oppstå.

4. Kjedesagen må ikke brukes i dårlig vær, som f.eks. sterk vind, regn, snø, tåke eller i områder hvor det kan forekomme steinsprang eller snöras.

I dårlig vær kan dømmekraften bli påvirket og svaiing kan føre til ulykker.

1. Ved dårlig sikt, som f.eks. i dårlig være eller i mørket, skal kjedesagen ikke brukes. Kjedesagen skal heller ikke brukes i regn eller våte omgivelser.

Dårlig fotfeste eller tap av balanse kan føre til ulykker.

1. Kontroller sagsverdet og sagkjedet før du starter enheten.

Hvis sagsverd eller sagkjede har sprekker, eller hvis produktet er oppskrapet eller bøyd, skal det ikke brukes.

○ Kontroller at sagsverdet og sagkjedet er montert på en sikker måte. Hvis sagsverd eller sagkjede har brudd eller har kommet ut av stilling kan det føre til ulykker.

Hvis enheten ikke fungerer korrekt skal du umiddelbart slutt å bruke den og bestille reparasjon hos et HiKOKI-godkjent servicesenter.

1. Monter sagkjedet korrekt i henhold til anvisningene i denne instruksjonsboken. Hvis det monteres feil vil sagkjedet hoppe av sagsverdet og personskader kan oppstå.

2. Fjern aldri noen av sikkerhetsanordningene som er montert på kjedesagen (kjedebrems, lås av-spak, kjedefanger osv.).

1. I de følgende tilfellene skal du slå av enheten og sørge for at sagkjedet ikke lenger beveger seg:

○ Når du forflytter deg til et nytt arbeidssted.

○ Når du kontrollerer, justerer eller skifter sagkjedet, sagsverdet, sagkjedebeskytteren eller andre deler.

○ Ved påfylling av kjedeolje.

○ Ved fjerning av støv osv. fra enheten.

○ Ved fjerning av hindringer, kvist eller sagflis fra sagingen fra arbeidsområdet.

○ Når du tar enheten av eller går vekk fra enheten.

○ I andre tilfeller der du aner fare eller forventer risiko. Hvis sagkjedet fremdeles beveger seg kan personskader inntreffe.

1. Generelt skal arbeidet utføres individuelt. Når flere personer er involvert må du sørge for tilstrekkelig avstand mellom disse.

2. Hold en avstand på minst 15 meter til andre personer. Når du arbeider sammen med andre skal du også sørge for en avstand på 15 meter eller mer.

○ Det er fare for å bli truffet av sagflis og andre ulykker

○ Avtal et opplegg med plystring som varsling og sørg for egnet metode for kontakt med andre arbeidere på forhånd.

○ Fjern hindringer (f.eks. grener, busker) på forhånd.

1. Hvis enhetens ytelse reduseres under bruk eller du registrerer unormale lyder eller vibrasjoner skal du umiddelbart slå av, avslutte bruken og returnere enheten til et HiKOKI-godkjent servicesenter for inspeksjon eller reparasjon. Hvis du fortsetter å bruke enheten kan det føre til personskader.

2. Hvis enheten mistes i bakken ved et uhell eller utsetts for støt skal den undersøkes nøye for skader eller sprekker og du må kontrollere om den er deformert. Hvis enheten har skader, sprekker eller deformering, kan det føre til personskader.

3. Ved transport av enheten i bil må du sørge for at enheten ikke kan bevege seg. Det er risiko for personskade.

4. Ikke slå enheten på mens kjedebeskyttelsen er på. Personskader kan oppstå.

5. Kontroller at det' ikke finnes spiker eller andre fremmedlegemer i materialet. Hvis sagkjedet treffer spiker eller lignende, kan det oppstå personskader.

6. For å hindre at sagkjedet setter seg fast i materialet ved saging i vanskelig trevirke eller när materialet står under spenn ved saging skal du sette opp en støtteplattform när sagsnittet. Hvis sagsverdet setter seg fast kan det oppstå personskade.

7. Dersom enheten skal transporteres eller lagres etter bruk, skal du enten fjerne sagkjedet eller sette på kjedekassen.

Hvis sagkjedet kommer i kontakt med kroppen din kan personskader inntreffe.

1. Forskriftsmessig stell av enheten.

For å sikre at arbeidet kan utføres sikkert og effektivt skal kjedesagen stelles for å sørge for at den har optimal sageytelse.

○ Ved utskifting av sagkjede eller sagsverd, vedlikehold av saghuset, påfylling av olje osv. må du følge instruksjonsboken.

1. Be servicesenteret reparere enheten.

- Ikke modifiser dette produktet fordi det tilfredsstiller sikkerhetsforskriftene kun i opprinnelig stand.

○ Ta alltid kontakt med et HiKOKI-godkjent servicesenter for alle reparasjoner. Forsøk på å reparere enheten selv kan medføre personskader.

1. Når enheten ikke er i bruk skal den lagres på en egnet måte.

Tapp av kjedeoljen og oppbevar den på tørt sted som er utilgjengelig for barn eller som er låst.

1. Hvis varselmerkingen ikke lenger er synlig, faller av eller på annen måte er uklar, sett på ny varselmerking. Varselmerking kan skaffes fra et HiKOKI-godkjent servicesenter.

2. Hvis lokale regler eller forskrifter gjelder der du arbeider, skal disse følges.

3. Se etter at batteriet er skikkelig satt i. Hvis det er bare en tanke løst kan det falle ut og resultere i uhell.

4. Ikke bruk produktet hvis verktøyet eller batteriterminalene (batterifestet) er deformert. Installasjon av et slikt batteri kan føre til kortslutning, som kan føre til røykutslipp eller antenning.

5. Hold verktøyets terminaler (batterifeste) fri for spon og støv.

○ Før bruk må du sørge for at spon og samlet seg i området rundt terminalene.

○ Forsøk å unngå at spon eller støv på verktøyet faller ned på batteriet.

Når du avbryter operasjonen eller etter bruk, må du ikke forlate verktøyet i et område der det kan bli utsatt for fallende spon eller støv.

Det kan føre til kortslutning som kan føre til røykutslipp eller antenning.

1. Bruk alltid verktøyet og batteriet ved temperaturer mellom -5°C og 40°C.

FORHOLDSREGLER FOR BATTERI OG LADER (solgt separat)

1. Lad alltid batteriet ved en temperatur på 0°C–40°C. En temperatur på mindre enn 0°C vil resultere i overladning, noe som er farlig. Batteriet kan ikke lades opp ved en temperatur høyere enn 40°C. Den mest passende temperaturen for lading er 20°C–25°C.

2. Ikke bruk laderen kontinuerlig.

Når en lading er fullført, la laderen hvile i ca. 15 minutter før neste batteri lades.

1. Ikke la fremmedlegemer komme inn i åpningen for tilkopling av oppladbart batteri.

2. Ikke demonter det oppladbare batteriet eller laderen.

3. Aldri kortslutt det oppladbare batteriet.

Kortslutning av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.

1. Laderen kan skades dersom det brukes et ødelagt batteri.

2. Ta med batteriet til butikken der det ble kjøpt så snart batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.

3. Ikke plasser gjenstander i lader ventilasjonsåpninger.

Dersom metallgjenständer eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.

ADVARSEL ANGÅENDE LITHIUMION BATTERI

For å øke levetiden, er litium-ion batteriet utstyrt med beskyttelsesfunksjonen som stopper utgangseffekten.

I tilfellene 1 og 3 som er beskrevet under når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når batterispenningen er i ferd med å forsvinne, stopper motoren.

1. Hvis verktøyet er overbelastet, kan motoren stoppe. I dette tilfellet skal du utløse bryteren og eliminer årsaken til overbelastningen. Etter dette kan du bruke det igjen.

2. Hvis batteriet overopphetes kan strømtilførselen stoppe automatisk.

Hvis dette skjer, stopp bruken av batteriet og la det avkjøles. Etter avkjøling kan batteriet brukes igjen.

Videre, vennligst følg disse forholdsregler og advarsler.

ADVARSEL

s t ër i å k f ø r h m æ l e b a t t e r i l e k k a s j e, v a r m e u t v i k l i n g, r ø y k - u t v i k l i n g, e k s p l o s j o n o g a n t e n n i n g, s ø rg f o r å f ø l g e d i s s e f o r h o l d s r e g l e n e.

1. Sørg for at spon og støv ikke samles på batteriet.

○ Sørg for at spon og støv ikke faller på batteriet unde arbeid.

○ Sørg for at spon og støv som faller på elektroverktøyet ikke samles på batteriet.

- Ikke la et ubrukt batteri utsettes for spon eller støv under oppbevaring.

Før lagring, fjern all spon og støv fra batteriet og ikke oppbevar det sammen med metall deler (skurer, spiker, etc).

1. Ikke perforer batteriet med spiker, hammer slag, ved å träkk på, kaste eller på annen måte utsett batteriet for fysisk skade.

2. Ikke bruk et tydelig skadet eller deformert batteri.

3. Ikke bruk batteriet til andre formål enn spesifisert.

4. Hvis batteriet ikke er oppladet selv etter at spesifisert ladningstid er over, avbryt videre ladning.

5. Ikke utsett batteriet for høy temperatur eller høyt trykk som i en microbølgeovn, tørkeovn eller trykkbeholder.

6. Hvis bruker merker at batteriet lekker eller vond lukt siver ut, fjern batteriet fra områder hvor åpen flamme brukes øyeblikkelig.

7. Ikke bruk verktøyet i områder hvor sterk statisk elektrisitet utvikles.

8. Hvis batteriet lekker, vond lukt siver ut, overopphetes, er misfarget eller deformert, eller på noen som helst måte virker unormalt under bruk, oppladning eller lagring, fjern batteriet fra verktøyet eller fra laderen og stopp bruk.

9. Ikke senk batteriet ned i væsker eller la noen væsker flyte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås.

FORSIKTIG

1. Hvis bruker får væske fra batteriet i øynene, ikke gni øynene, men vask med rent vann og kontakt lege øyeblikkelig.

Hvis dette ikke gjøres kan væsken føre til synsproblemer.

1. Hvis bruker får væske fra batteriet på hud eller klær, vask ordentlig med rent vann øyeblikkelig.

Væsken kan forårsake irritasjon på huden.

1. Hvis bruker finner rust, vond lukt, over- opphetning, misfarging, deformasjon, og/eller andre uregelmessigheter ved bruk av batteriet for første gang, ikke bruk batteriet og kontakt forhandler eller leverandør.

ADVARSEL

Hvis et elektrisk ledende objekt kommer i kontakt med tilkoblingspunktene til lithium ion batteriet, kan dette resultere i kortslutning og brannfare. Følg disse forholdsreglene når batteriet lagres.

- Ikke plasser elektrisk ledende objekter som spiker, dreie spon, stål tråd, kopper tråd eller lignende i sagens oppbevarings kasse.

○ Enten installer batteri pakken i elektroverktøyet eller plasser det i batteri kappen slik at ventilasjons hullene er dekket til for å forhindre kortslutning. (Se Fig. 4)

Norsk

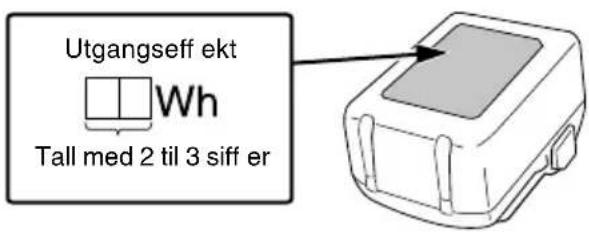

OM TRANSPORT AV LITIUMIONBATTERIET

Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseff ekten og følg instruksjonene til transportselskapet når du bestiller transport.

○ Litiumionbatterier med en effekt større enn 100 Wh ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer.

For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.

Utgangseff ekt Wh Tall med 2 til 3 siffer

39	1/5 av diameteren på fi len	47	Kjedefanger
40	Dybdemålerfeste	48	Batteriglidespor
41	Flatfil	49	Terminal (produkt)
42	Utstikkende dybdemålerhode	50	Luftblåsepistol
43	Avrunding	51	Terminal (batteri)
44	Kjedeoljetut Glidespor	52
45	Spor	53	Krok
46	Oljehull

SPESIFIKASJONER

1. Elektroverktøy

Modell	CS1825DC
Spenning	18 V
Sagkjede	Type: 90PX-040XDeling: 9,5 mm (3/8")Mål: 1,1 mm (0,043")
Sagsverd	Type: 104MLEA041Størrelse: 250 mm(Maks. sagelengde)
Tannhjul	Antall tenner: 6Deling 9,5 mm (3/8")
Kjedehastighet uten belastning	12,1 m/s (730 m/min)
Kapasitet for kjedeoljetank	70 ml
Batteri tilgjengelig for dette verktøyet	BSL1820M, BSL1830C, BSL1840M, BSL1850, BSL1850C, BSL1850MA, BSL36A18, BSL36B18
Vækt*	2,0 kg

* Vekt: Sagkjede, sverd, kjedekasse, olje og batteri inkluderes ikke

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

1. Batteri (selges separat)

Modell	BSL1820M
Spenning	18 V
Batterikapasitet	2,0 A

STANDARD TILBEH∅R

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 322.

Standard tilbehør kan endres uten at det har noen eff ekt.

ANVENDELSE

○ Saging av tømmer/tømmerstokker
○ Beskjæring av hagetrær

LADING

Batteri og batterilader følger ikke med dette produktet.

Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

1. Sett laderen's støpsel i stikkontakten.

Når du kobler kontakten til batteriladeren til en stikkontakt, vil pilotlampen blinke rødt (med intervall på 1 sekund).

2. Sett batteriet i laderen.

Sett batteriet fast i laderen som vist i Fig. 6.

3. Lading

Når du setter inn et batteri i laderen, vil ladingen begynne og pilotlampen vil lyse kontinuerlig i rødt.

Når batteriet er helt oppladet, vil pilotlampen blinke rødt. (Med intervall på 1 sekund) (Se tabell 1)

● Pilotlampeindikasjon

Pilotlysets indikasjoner blir som vist i Tabell 1, i samsvar med ladeapparatets eller det oppladbare batteriets tilstand.

Tabell 1

Pilotlampens indikasjoner (R∅D)
Før lading	Lyser i 0,5 sekunder, av i 0,5 sekunder Blinker	Koblet til strømforsyning
Under lading	Lyser kontinuerlig Lyser	—
Lading fullført	Lyser i 0,5 sekunder, av i 0,5 sekunder Blinker	—
Overopphetet beredskap	Lyser i 1 sekund, av i 0,5 sekunder Blinker	Batteriet overopphetet. Kan ikke lade. (Ladning vil starte når batteriet er avkjølt)
Lading ikke mulig	Lyser i 0,1 sekund, av i 0,1 sekund Blafrer	Feilfunksjon i batteriet eller laderen

- Angående temperaturer og ladetider.

Temperaturer og ladetider vil bli som vist i tabell 2

Tabell 2

Batteri\Lader		UC18YFSL
Ladespenning V 14,4–18
Vekt kg 0,5
Temperaturer hvor batteriet kan lades		0°C–50°C
Ladetid for batterikapasitet, ca. (Ved 20°C)
1,5 Ah	min	22
2,0 Ah	min	30
2,5 Ah	min	35
3,0 Ah	min	45
4,0 Ah	min	60
5,0 Ah	min	75
6,0 Ah	min	90
8,0 Ah	min	120
Antall battericeller 4–10

MERK

Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.

FORSIKTIG

Når batteriladeren har blitt brukt kontinuerlig, vil den bli varm, og kan være årsaken til feil. Når ladingen er ferdig, må du vente 15 minutter før du starter neste lading.

4. Kople laderens strømkabel fra stikkontakten.

5. Hold laderen skikkelig og trekk ut batteriet.

MERK

Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det.

Når det gjelder elektrisk utlading for nye batterier osv.

Ettersom den innvendige kjemiske substansen i nye batterier og batterier som ikke har blitt brukt over en lengre periode ikke er aktivert, kan den elektriske utladingen være lav når du bruker dem for første og annen gang. Dette er et midlertidig fenomen, og normal tid som kreves for opplading vil gjenopprettes ved å lade batteriene 2–3 ganger.

Hvordan få batteriene til å vare lenger.

(1) Lad opp batteriene før de er helt utladet.

Når du føler at strømmen til verktøyet blir svakere, må du stoppe å bruke verktøyet og lade opp batteriet. Hvis du fortsetter å bruke verktøyet og lade ut den elektriske strømmen, kan batteriet bli skadet og dets levetid vil bli kortere.

(2) Unngå opplading ved høye temperaturer.

Et oppladbart batteri vil være varmt like etter bruk. Hvis et slikt batteri lades opp på nytt like etter bruk, vil den innvendige kjemiske substansen forringes, og batteriets levetid vil bli forkortet. La batteriet være og lad det opp etter at det har kjølt seg ned en stund.

Norsk

FORSIKTIG

Hvis batteriet lades mens det er varmt fordi det har vært utsatt for direkte sollys i lengre tid, eller fordi batteriet nettopp har vært i bruk, vil laderens pilotlys lyse i 1 sekund, være slukket i 0,5 sekunder (av i 0,5 sekunder). I så fall må batteriet kjøles ned før ladingen starter.

○ Når pilotlyset blafrer (med intervaller på 0,2 sekunder), må du kontrollere om det fi nnes fremmedlegemer laderens batterikontakt. Hvis det ikke fi nnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter.

MONTERING OG BRUK

Handling Figur Side
Ta ut og sette inn batteriet 5 2
Bryterbruk*1 7 2
Bruke kroken*2	44	6
Valg av tilbehør — 323

*1 Betjening av bryter

Etter at bryteren er aktivert fortsetter sagkjedet å rotere så lenge bryteren er trykket ned. I tillegg vil LED-lykten fortsette å lyse.

Når bryteren frigjøres, aktiveres en brems for å stoppe sagkjedets rotasjon.

ADVARSEL

Ikke fest lås av-spaken i skyveposisjon.

Hvis bryteren aktiveres uforvarende kan enheten starte uventet og det kan medføre personskader.

*2 Bruke kroken

ADVARSEL

Når du bruker kroken må du sørge for at enheten er sikkert opphengt for å unngå risiko for at den faller.

○ Sørg for at du alltid slår av enheten og fjerner batteriet for å forhindre ulykker.

- Ikke bruk annet sagkjede eller sagsverd enn de som er angitt i "SPESIFIKASJONER".

FORSIKTIG

Bruk tykke hansker og vær forsiktig for å unngå personskade med sagkjedet.

MERK

○ Når du tar av sagkjedet skal du fjerne sagflis fra oljetuten, oljehullet og sagsverdets spor.

Hvis sagflis samler seg opp kan det føre til at enheten svikter.

○ Bruk riktig type sagkjede i overensstemmelse med spesifi kasjonene.

Hvis du monterer feil type sagsverd kan det falle av og det kan medføre personskader.

1. Fjerning av sidedekselet (Fig. 8)

Drei mutteren og fjern sidedekslet.

1. Fjern sagkjedet og sagsverdet (Fig. 9)

Roter spenningsskruen i retning «-» for å gi en liten slakk i sagkjedet, og løsne det deretter fra tannhjulet.

Løsne sammen med sverdet i pilens retning.

1. Sett det nye sagkjedet på tannhjulet (Fig. 10)

① Fest sagkjedet fra sagsverdspissen. Sørg for at sagkjedet er orientert slik at bladet peker i retningen som vises i illustrasjonen under tannhjulet.

② Sett bolten og kjedestrammerens fremspring inn i hullet på sverdet mens du holder kjedet og sverdspissen. Fest enden av sagkjedet til tannhjulet og monter sverdet på saghuset.

1. Montering av sidedekselet (Fig. 11)

① Fest sidedekselet ved å sette tappen inn i sporet i saghuset. Sørg for at sagkjedet ikke løsner fra sverdet.

② Drei mutteren én gang för å midlertidig feste den. Fjern eventuell smuss rundt sidedekselet før det festes igjen.

1. Juster sagkiedestrammingen (Fig. 12)

○ Mens du løfter tuppen på styreskinnå, dreier du på spenningsskruen for å justere kjedespenningen.

○ Skru spenningsskruen mot «+» for å øke kjedespenningen og mot «-» for å redusere den.

1. Kontrollere sagkjedestrammingen (Fig. 13)

Juster sagkjedestrammingen slik at åpningen mellom sagkjedets drivledd og sagsverdet er 0,5 til 1 mm når du løfter sagkjedet litt nær midten av sagsverdet.

Når justeringen er fullført, løfter du opp styreskinna og strammer mutteren helt.

ADVARSEL

Sørg for at mutteren er strammet helt til etter justering av sagkjedespenningen.

Før bruk skal du utføre følgende inspeksjon og klargjøring. ADVARSEL

○ For å forhindre ulykker må du kun utføre trinn 1 til 3 når batteriet er fjernet fra enheten.

- Ikke fest lås av-spaken i skyveposisjon. Hvis bryteren aktiveres uforvarende kan enheten starte uventet og det kan medføre personskader.

1. Kontroller at bryteren er av

Hvis du setter inn batteriet uten å vite om bryteren er aktivert, kan enheten starte uventet, noe som kan føre til en ulykke.

○ Når bryteren aktiveres mens lås av-spaken er i skyveposisjon slås enheten på, og når bryteren slippes slås enheten av.

1. Kontrollere sagkjedestrammingen

Hvis sagkjedestrammingen er feil, er det risiko for skade på sagkjedet eller sagsverdet samt funksjonssvikt. Se trinn 5 til 7 "Montering (utskifting) av sagkjede" og sørg for at korrekt stramming stilles inn.

○ Mens sagkjedet fremdeles er nytt vil det strekke seg en god del, så utfør regelmessig kontroll og stramming, og juster ved behov.

1. Kontrollere kjedeoljen

○ Denne enheten leveres uten kjedeolje påfylt. Pass på at oljetanken fylles med den medfølgende kjedeoljen før bruk. (Fig. 15)

○ Kontroller oljeseglasset regelmessig under arbeidet og etterfyll olje ved behov.

Når den medfølgende oljen er oppbrukt, bruk HiKOKI kjedeolje som selges separat, eller tilsvarende kjedeolje som fi nnes i handelen.

For å redusere utslippshastigheten dreier du oljepumperegulatoren på høyre side av kontrollglasset for olje med klokken. (Fig. 16)

MERK

○ Oljetankkapasiteten er cirka 70 ml.

Påse at det ikke er noen oljelekkasjer eller at det renner over fra oljetanken när du etterfyller kjedeolje.

○ Vi anbefaler at du sørger for å ha nok kjedeolje i reserve. Hvis du fortsetter å arbeide uten kjedeolje, kan sagkjede bli brent av, eller motoren kan svikte.

○ Sørg for at støv eller andre fremmedlegemer ikke kommer inn i oljetanken.

Hvis støv og andre fremmedlegemer kommer inn i oljetanken, kan enheten svikte.

○ Kjedeolje som blir liggende i tanken kan lekke ut som en følge av enhetens utforming. Selv om dette ikke utgjør en feil kan det søle til lagringsstedet, så utvis forsiktighet.

Ved lagring skal oljen tømmes ut av oljetanken og det må plasseres et underlag under huset som kan suge opp eventuelle lekkasjer.

- Etterfyll olje etter cirka 10 minutters drift. (*Varierer avhengig av kutteforholdene)

4. Installere batteriet (Fig. 5)

Som vist i Fig. 5, trykk bestemt inntil det klikker på plass.

FORSIKTIG

Fest batteriet godt.

○ Selv om kjedebremsen er en nødstoppenhet er den ikke 100% pålitelig. Brukes forsiktig for å unngå risiko for kickback.
○ Kjedebremsen er ment for bruk i nødssituasjoner og ved oppstart. Må ikke brukes ukritisk.
For å unngå at kjedebremsens bevegelse hindres på grunn av avleiringer med sagflis osv., rengjøre regelmessig.
○ Kjedebremsen er en viktig komponent for å sørge for sikker bruk.

Hvis du har noen bekymring om kjedebremsfunksjonen, be om reparasjon fra ditt HiKOKI autoriserte servicesenter.

Kjedebremsen er en nødstoppinnretning som stopper sagkjedet når enheten utsettes for tilbakeslag el., for å redusere risikoen.

(Se "Årsaker til og forebygging av tilbakeslag")

Skyv kjedebremsen i samme retning som pilen ( ③1) for å aktivere kjedebremsen og stoppe kjedet. Slipp bryteren og trekk kjedebremsen bakover for å løsne kjedebremsen.

FORSIKTIG

Kjedebremsen fungerer kun när strømmen er påslått. Kontroller kjedebremsfunksjonen på et sted uten mennesker eller hindringer i nærheten.

(1) Trykk på bryteren mens du skyver lås av-spaken.
(2) Så snart sagkjedet begynner å dreie, skyver du kjedebremsen fremover mot sagkjedet.
(3) Hvis sagkjedet stopper, fungerer kjedebremsen som den skal. Slipp bryteren og trekk kjedebremsen bakover for å løsne bremsen.

6. Kontrollere kjedeoljens mating (Fig. 18)

○ Når du slår enheten på vil kjedeoljen automatisk smøre sagkjedet og sagsverdet.
Hvis det ser ut som det ikke kommer ut olje 2 til 3 minutter etter at enheten har startet, må du kontrollere om det har samlet seg opp sagfl is rundt oljetuten.

(Se "Rengjøre kjedeoljetuten")

(Se "Kontrollere kjedeoljen")

Når du bruker tappen, se "Montering (ütskifting) av sagkjede", fjerner du sagkjedet og styreskinna, og installerer så tappen med de to skruene som følger med.

INDIKATOR FOR GJENVÆRENDE BATTERIKAPASITET

Du kan kontrollere batteriets gjenværende kapasitet ved å trykke på indikatorbryteren for gjenværende batterikapasitet for å slå på indikatorlampen. (Fig. 20, Tabell 3)

Indikatoren slås av cirka 3 sekunder etter at indikatorbryteren for resterende batterikapasitet er trykt inn.

Det er best å bruke lampen for gjenværende batterikapasitet som en veiledning, siden det er små forskjeller som omgivelsestemperatur og tilstanden til batteriet.

I tillegg kan lampen for gjenværende batterikapasitet variere fra de som er utstyrt med et verktøy eller en lader. (Batteri er ikke inkludert, selges separat)

Tabell 3

det tilstandLampens, og Gjenværende batteristrøm
	Lys;Batteriets gjenværende kapasitet er over 75%.
	Lys;Batteriets gjenværende kapasitet er 50%-75%.
	Lys;Batteriets gjenværende kapasitet er 25%-50%.
	Lys;Batteriets gjenværende kapasitet er mindre enn 25%.
	Blinker;Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig.
	Blinker;Utmating stoppet på grunn av høy temperatur. Fjern batteriet fra verktøyet og la det bli helt avkjølt.
	Blinker;Utmating suspendert på grunn av feil eller funksjonsfeil. Problemet kan være batteriet, så kontakt din forhandler.

MERK

Ikke ødelegg bryterpanelet eller utsett det for et kraftig støt.

Dette kan medføre problemer.

FREMGANGSMÅTER VED SAGING

ADVARSEL

○ Når du arbeider i trær må du bruke passende beskyttelse for øyne, hode, hender, bein og armer samt sklisikker fotbeskyttelse.
○ Før bruk skal du sikre at kjedebremsen fungerer.
○ Under bruk skal du gripe godt rundt håndtakene med begge hender. (Fig. 3)
○ Ved saging i tømmer fra undersiden må du sørge for at sagkjede ikke griper tak i tømmeret.
Hvis enheten blir presset tilbake kan det medføre personskader.
○ Sørg for at du alltid slår av enheten og fjerner batteriet fra verktøyet under arbeidspauser eller etter arbeid.

Hold konstant oppsyn med arbeidsstedet og omgivelsene og sørg for at det ikke finnes gjenstander som kan forårsake personskader, ulykker eller svikt, og hvis slike gjenstander fi nnes skal de fjernes på forhånd.

Spesielt när du skaffer deg fotfeste for å arbeide må du sørge for stabilitet og at det ikke finnes gjenstander du kan snuble i.

① Kontroller at enheten er slått av

Hvis et batteriet blir satt inn mens bryteren uforvarende er aktivert, kan enheten starte uventet, noe som kan føre til en ulykke.

② Installere batteriet (Fig. 5)

Som vist i Fig. 5, trykk bestemt inntil det klikker på plass.

③ Aktivere bryteren

Sørg for at sagkjedet ikke er i kontakt med tømmeret, aktiver bryteren og start sagingen når sagkjedets hastighet har økt.

FORSIKTIG

○ Når du slår enheten på må du sørge for at sagkjede ikke er i kontakt med materialet eller noe annet.
○ Under bruk må du være nøye med å sørge for at sagkjedet ikke kommer i kontakt med andre materialer eller gjenstander. Når du har fullført sagingen må du være spesielt omhyggelig med å sørge for at enheten ikke berører bakken.

MERK

Etterfyll oljetanken tidlig for å hindre at den går tom for olje.

1. Generelle femgangsmåter ved saging

(1) Slå på strømmen mens du holder sagen et lite unna treet som skal sages. Start saging først etter at enheten har nådd full hastighet.
(2) Når du sager et tynt tre skal du presse bunnseksjonen av sagsverdet mot treet og sage nedover som vist i Fig. 21.
(3) Når du sager et tykt trestykke, trykker du tappen (selges separat) på den fremre delen av enheten mot treverket og kutter den ved hjelp av vektstangprinsippet mens du bruker tappen som et dreiepunkt, som vist i Fig. 22.
(4) Når du sager tre horisontalt skal du vende enhetens hus mot høyre slik at sagsverdet ligger på undersiden, og hold i oversiden av fremre håndtak med venstre hånd. Hold styreskinna horisontalt, og plasser tappen (selges separat) som sitter på forsiden av enheten på treverket. Bruk tappen som et vippepunkt og sag inn i treet ved å svinge bakre håndtak til høyre. (Fig. 23)
(5) Når du sager inn i tre nedenfra skal øvre side av sagsverdet berøre treet lett. (Fig. 24)
(6) I tillegg til grundig lesing av instruksjonsboken må du sørge for å få praktisk instruksjon i bruk av kjedesagen før bruk, eller du må i det minste øve deg i å arbeide med kjedesagen ved å sage lengder av rundtømmer på en sagkrakk.
(7) Ved saging av tømmerstokker og tømmer som ikke er støttet opp, skal du sørge for god støtte ved hjelp av en sagkrakk slik at de ikke beveger seg.

FORSIKTIG

○ Når du sager inn i tre nedenfra er det en fare for at enhetens hus blir presset tilbake mot brukeren hvis kjedet griper kreftig tak i treet.
- Ikke sag hele veien gjennom treet når du starter nedenfra fordi det er fare for at sagsverdet spretter opp og kommer ut av kontroll når du har saget i gjennom.
○ Sørg alltid for at en kjedesag i drift ikke berører bakken eller ståltrådgjerder.

2. Saging av grener

(1) Sage grener av et tre som står:
En tykk gren skal först sages av i et punkt unna treets stamme.
Først sager du cirka en tredjedel gjennom nedenfra, og så sager du grenen av ovenfra. Til slutt kan du sage av resten av grenen plant med treets stamme. (Fig. 25)

FORSIKTIG

○ Pass på å ikke bli truff et av fallende grener.
○ Vær alltid på vakt mot tilbakeslag i kjedesagen.
(2) Sage av grener på felte trær:

Sag først av grenser som ikke berører bakken, så sager du av de som berører bakken. Når du sager av tykke grender som berører bakken skal du først sage halvveis gjennom ovenfra og så sage av grenen nedenfra. (Fig. 26)

FORSIKTIG

○ Når du sager av grener som berører bakken må du være forsiktig slik at saksverdet ikke forkiler seg på grunn av presset.
○ Under den siste fasen i sagingen må du være oppmerksom på at tømmerstokken plutselig kan rulle.

3. Saging av tømmer

Når du sager en tømmerstokk som er plassert som vist i Fig. 27, sag først cirka en tredjedel gjennom fra undersiden og sag deretter gjennom ovenfra. Når du sager en tømmerstokk som ligger tvers over en dump som vist i Fig. 28, sag først cirka en tredjedel gjennom fra oversiden og sag deretter gjennom nedenfra.

FORSIKTIG

○ Sørg for at sagsverdet ikke forkiler seg i tømmerstokken på grunn av presset.

Forsikre deg om at tømmerstokken er stabil.

stykke Skyv piggen mot tømmerstokken. Bruk piggen som støttepunkt der håndtaket kan løftes for å gjøre det lettere å skjære. (Fig. 29)

5. Skjære en tømmerstokk som støttes i begge ender

Begynn med å sage til en dybde på omtrent en tredjedel fra toppen, og sag deretter nedenfra for å fullføre kuttet. Sverdet kan bli sittende fast i sagsporet dersom du forsøker å skjære helt gjennom ovenfra. (Fig. 30)

For arbeid i stor skala eller kontinuerlig arbeid

Dette verktøyet kommer med en overopphete beskyttelseskobling som beskytter elektroniske deler som kontrollerer det oppladbare batteriet. Ved vedvarende bruk eller ved bruk under høye belastninger som genereres av trykk mot verktøyet, vil temperaturen i verktøyet stige og etter hvert utløse beskyttelseskretsen for overoppheting, noe som vil slå verktøyet av.

Hvis dette skjer, la verktøyet kjøle seg i en lengre periode. Når temperaturen synker vil det være mulig å bruke verktøyet igjen. Når det oppladbare batteriet må byttet under uavbrutt arbeid, la verktøyet hvile i cirka 15 minutter.

Grep og skyvekraft for kjedesagen

Særlig nå sagkjedet stopper (forkiler seg) på grunn av for stor bruk av kraft, kan den forårsake personskader eller svikt i enheten.

Kjedefanger

Kjedefangeren er plassert på motorhodet, rett under kjedet. Formålet med kjedefangeren er å forhindre at kjedet treff er brukeren dersom det ryker.
○ Når sagkjedet er defekt skal det skiftes ut med et nytt ifølge "Montering (utskifting) av sagkjede".

SLIPING AV SAGKJEDETS BLADER

ADVARSEL

Sørg for at du alltid slår av bryteren og fjerner batteriet fra enheten for å forhindre ulykker.

FORSIKTIG

Slip sagkjedet og juster dybdemåleren ved den midtre posisjonen på sverdet, med sagkjedet festet til hovedhuset.

MERK

Slip opp sagbladet og juster dybdemåleren i midtre posisjon på sagsverdet, med sagkjedet festet til huset. Når sagkjeder blir sløvere vil motoren og alle deler av huset bli hardere belastet og eff aktiviteten reduseres. For at enheten skal ha optimal ytelse er det nødvendig med hyppig vedlikehold for å holde sagkjedet skarpt.

1. Sliping av blad

Den runde fi len bør holdes mot kjedebladet slik a femtedel av dens diameter strekker seg over toppen av bladet, som vist i Fig. 31.

Slip bladene ved å holde den runde filen i en 30° vinkel i forhold til sagsverdet, som vist i Fig. 32.

Fil bladene ved å forsiktig skyve den runde filen i grepets retning.

Påse at den runde fi len ikke berører sagkjedet når du trekker fi len tilbake.

Pass på at alle sagbladene fi les i samme vinkel, ellers vil verktøyets skjæreeff aktivitet svekkes. Passende vinkler for riktig sliping av bladene er vist i Fig. 33. (Runde fi ler selges separat.)

2. Justering av dybdemåler

ADVARSEL

• Ikke slip den øvre delen av støtfangerens båndstropp og støtfangerens drivledd, og forårsak heller ikke deformering av formen på nevnte deler.
  ○ Justering av dybdemålere må være på linje med de forhåndsbestemte dimensjonene og formene, ellers kan risikoen for tilbakeslag øke og forårsake personskade.

Støtholdebånd

Støtfangerens drivledd

Dybdemålere skal være stilt opp på samme måte fordi de brukes til å justere dybden ved posisjonen der kuttebladet går inn i treverket.

Når du sliper sagkjedet, må du sørge for å kontrollere dybdemåleren hver andre eller tredje gang. (Fig. 34)

Plasser et dybdemålerfeste på sagkjedet, la måleren være synlig i sporet, og bruk en flat fil til å skrå delen ut av dybdemålerfestet. (Fig. 35) (Dybdemålerfeste og flat fil selges separat.)

a s tNåndybdeDåleten er filt bort, runder du av forsiden av dybdemåleren slik den var. (Fig. 36)

Etter sliping av sagkjedet, legg det i kjedeolje for å vaske av spon etter fi lingen.

Hvis spon etter filingen ikke vaskes av vil sagkjedet og sagsverdet raskt bli slitt under bruk.

Dybdemålerfestet kan også brukes ved bearbeiding med en rund fil. (Fig. 37)

Etter bruk skal du utføre inspeksjon og vedlikehold av alle deler før enheten lagres.

ADVARSEL

Sørg for at du alltid slår av enheten og fjerner batteriet fra enheten under vedlikehold og inspeksjon.

FORSIKTIG

1. Inspeksjon av sagkjeder

○ Inspiser sagkjedet en gang i blant. Hvis du finner noe unormalt skal de skiftes ut med et nytt ifølge "Montering (utskifting) av sagkjede".
○ Undersøk kjedestrammingen og kontroller om strammingen er riktig.
○ Slutt å bruke enheten når sagkjedet blir sløvt, og slip det opp ifølge "Sliping av sagkjedets blader".
- Etter bruk skal du smøre sagkjedet og sagsverdet nøye med olje for å unngå rust.

MERK

Ved rengjøring av sidedeksel, tannhjul, kjedeoljedyse og sverd, se prosedyren "Montere (skifte ut) sagkjede" og fjern sagkjedet.

2. Rengjøring av sidedeksel og tannhjul (Fig. 38)

erRengjør og fjern spon eller støv som er igjen inne i delene.

3. Rengjøre kjedeoljetuten (Fig. 39)

Før du rengjør kjedeoljetuten, fjern sidedekselet og sagsverdet.

4. Rengjøring av sagsverdet (Fig. 40)

Når sagflis og lignende bygger seg opp i sporet på sagsverdet eller oljetuten, kan ikke oljen strømme og det kan føre til at enheten svikter.

Fjern sagsverdet og rengjør all sagflis som har bygd seg opp i sporet etter bruk og når du skifter sagkjede. (Se "Montering (utskifting) av sagkjede.")

5. Rengjøring av kjedebrems (Fig. 41)

Bruk en børste for å fjerne spon fra åpningen til saghuset.

6. Inspisere kjedefangeren (Fig. 42)

Kjedefangeren er konstruert for å beskytte brukeren mot å bli truffet av sagkjedet dersom kjedet løsner eller brytes av.

Kjedefangeren er integrert i sidedekselet.

7. Inspeksjon av monteringsskruene

Inspiser alle monteringsskruene med jevne mellomrom og se etter at de er ordentlig skrudd til. Hvis noen av skruene er løse, skru dem fast øyeblikkelig. Dersom en ikke gjør dette, kan det føre til alvorlig risiko.

8. Vedlikehold av motoren

De viklede motordelene er selve "hjertet" i et elektrisk verktøy.

Hold nøye kontroll med at viklinger ikke er skadet og/eller våte av olje eller vann.

Norsk

9. Rengjøring av batteriets installasjonskammer og batteriet (Fig. 43)

ADVARSEL

Bruk vernebriller og støvmaske når du rengjør med en trykkluftpistol.

Hvis du ikke gjør det, kan det føre til innånding eller at øynene eksponeres for rusk eller støv.

Bruk en børste eller blåsepistol til å fjerne spon eller støv, og hold sagen ren.

MERK

- Å la spon og støv bygge seg opp under bruk kan føre til at batteriet faller av eller andre ulykker.

Dersom spon og støv tillates å bygges opp, kan det også føre til funksjonsfeil, inkludert feil kontakt mellom batteriet og polene.

- Etter rengjøring må du kontrollere at batteriet enkelt kan løsnes fra og festes til verktøyet.

10. Rengjøring av maskinens overfl ate

Når kjedesagen blir skitten skal den tørkes ren med en myk, tørr klut eller en klut som er fuktet med såpevann. Ikke bruk klorholdige væsker, bensin eller tynner fordi disse skader plasten.

11. Lagring

○ Rengjør alle delene grundig. Dekk metalldeler med et tynt lag rusthindrende middel.
○ Sørg for å reparere eventuelle skadede områder før lagring.
○ Når enheten lagres, utfør rengjøring og vedlikehold av alle deler og sett kjedebeskytteren på sagsverdet.
○ Oppbevar elektroverktøyet og batteriet på et sted der temperaturen er mindre enn 40°C og utenfor barns rekkevidde.

MERK

Lagring av litium-ion batterier.

Sørg for at litium-ion batteriene er fulladet før de skal lagres.

Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen.

Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.

Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier. MERK

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy

Bruk alltid et av våre spesial lagede batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis det brukes sammen med andre batterier enn de som er designert av oss, eller hvis batteriet er demontert og modifi sert (slik som demontering og bytter av celler eller andre indre deler).

GARANTI

Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. Hvis du ønsker å klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon angående luftstøy og vibrasjon

De målte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871.

Målt A-veid lydeff ektnivå: 98 dB (A)

Målt A-veid lydtrykknivå: 88 dB (A)

Usikkerhet K: 3 dB (A)

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841.

a_h = 2,5 ~m / s^2

Usikkerhet K = 1,5 m/s ^2

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet.

De kan også brukes til en foreløpig vurdering av eksponeringen.

ADVARSEL

○ Vibrasjons- og støyutslippene under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien avhengig av hvordan verktøyet brukes, spesielt hvilket arbeidsstykke som behandles; og
○ Treff sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).

eriene som

MERK

På grunn av HiKOKls kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette heftet endres uten forvarsel.

PROBLEML∅SNING

Bruk inspeksjonene i tabellen under hvis verktøyet ikke virker normalt. Hvis dette ikke løser problemet, konferer med din forhandler eller HiKOKI autorisert servicesenter.

Symptom Mulig årsak Løsning
Motoren høres men sagkjedet...○ beveger seg ikke○ beveger seg ikke fritt	Kjedebremsen kan være aktivert. Løsne ved	å trekke kjedebremsspaken mot deg.
	Sagkjedets stramming er for hard. Kontroller	sagkjedets stramming, og hvis den er for hard, løsne strammingen.
	Sagkjedet hopper over på tannhjulet. Kontroller	er at sagkjedet er riktig festet på tannhjulet.
	Inne i sidedekselet...→ sagfl is er avleiret→ fremmedlegemer sitter fast	Rengjør sidedekselet.
	I sagsverdets spor...→ sagfl is er avleiret→ olje strømmer ikke	Rengjør sagsverdets spor og oljehullet.Sørg for at det er olje i tanken og etterfyll ved behov.
Sløvt sagkjede Sagkjedet...	→ er utslitt eller blad er brukket→ er rustent	Slip opp sagkjedet.Hvis slitasjen eller brekkasjen er alvorlig, skift ut med nytt sagkjede.
	Kjøreretningen for sagkjedet er reversert. Monter på nytt i riktig retning.
	Sagkjedets stramming er løs. Kontroller sagkjedets stramming og stram opp hvis det er løst.
Kjedeolje○ strømmer sakte○ kommer ikke ut (tetter seg)	Tomt for kjedeolje i tanken. Etterfyll med kjedeolje.
	Kjedeoljetut er tett.	Rengjør kjedeoljetuten.

SYMBOLIT
