KULLANIM KILAVUZU CS1825DC HiKOKI

Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun.

	CS1825DC: Akülü zincirli testere
	Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır.
	Elektrikli aletleri yağmurda veya nemli ortamda kullanmayın, yağmur yağarken dışarıda bırakmayın.
	Sadece AB ülkeleri içinElektrikli el aletlerini evdeki çöp kutusuna atmayınız!Kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2012/19/AB Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir.
	Bu kılavuzdaki ve ünite üzerindeki tüm uyarları ve talimatları okuyun, anlayın ve uygulayın.
	Bu üniteyi kullanırken, mutlaka emniyet gözlüğü, koruyucu başlık ve koruyucu kulaklık takın.
	Testere geri tepmesine dikkat edin ve çubuk ucuna dokunmaktan kaçının.
	Testereyi her zaman iki elle kullanın.
	Ayaklar, bacaklar, eller, ön kollar ve kafa için koruyucu giysiler giymeniz önemlidir.
	Bu zincirli testere sadece eğitimli ağaç operatörleri tarafından kullanılabilir. Uygun eğitim almadan kullanmak ağır yaralanmalarla sonuçlanabilir.
	Zincir yağı besleme hızı ayarı
	Pili çıkartın

TANIMLAR (Şek. 1)

A: Akü (ayrı olarak satılır): Üniteyi tahrik eden güç kaynağı.
B: Anahtar: Cihaz parmakla etkinleştirilir.
C: Kilitleme kolu: Tetiğin kazara çalışmasını önleyen kol.
D: Zincir freni: Testere zincirini durdurmak veya kilitlemek içindir.
E: Yan kapak: Zincirli testere kullanılıyorken kılavuz çubuğu, testere zincirini, kavramayı ve zincir dişlisini koruyan kapak.
F: Somun: Yan kapağı sabitleme somunu.
G: Germe vidası: Testere zinciri gergisini ayarlama cihazı.
H: On kabza: Ana gövdenin üzerinde veya gövdeye doğru konumlandırılmış destek sapı.
I: Arka kabza (üst kabza): Destek tutamağı ana gövdenin arkasında bulunmaktadır
J: Testere zinciri: Kesme aleti olarak görev yapan zincir.
K: Kılavuz çubuk: Testere zincirini destekleyen ve yönlendiren parça.
L: Yağ tankı kapağı: Yağ tankını kapatma başlığı.
M: Yağ seviyesi kontrol camı: Zincir yağı miktarının kontrol edildiği çam.
N: Kanca: Uniteyi ipe vs. asmak için alet.
O: Yağ besleyici: Yağı barındıran hazne.
P: Zincir kutusu: Unite kullanılmıyorken kılavuz çubuğu ve testere zincirini muhafaza eden kutu.
Q: Kombi geçme anahtarı: Bir yan kapağı sökme veya takma ve testere zincirini germe aleti.

UYARI

Bu zincir testere (CS1825DC) özel olarak ağaç bakımı ve kesimi için tasarlanmıştır. Sadece ağaç bakımı ve kesimi konusunda eğitilmiş kişiler bu testereyi kullanabilir. ilgili uzman kurumlardan tüm belgeleri, prosedürleri ve önerileri inceleyin. Bunları yapmamak, yüksek kaza riski oluşturur. Ağaç keserken her zaman yükselen bir platform kullanmanız önerilir. Ipe tutunarak kesme teknikleri oldukça tehlikelidir ve özel eğitim gerektirir. Kullanıcının, güvenlik ekipmanlarının kullanımı ile çalışma ve tırmanma teknikleri konusunda eğitilmiş ve bunlara alışkın olması gerekir. Her zaman, kullanıcı ve testere için kısıtlayıcı ekipman kullanın.

GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI

UYARI

Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun.

Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Bu kılavuzu gelecekte başvurmak üzere saklayın.

Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.
b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın.

Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir.

Türkçe

c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın.
Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fişi elektrik prizine uygun olmalıdır.

Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın.

Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır.

b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının.

Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar.

c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın.

Elektrikli alete sü girmesi elektrik çarpma riskini artıracaktır.

d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fişini prizden çıkarmak için kabloyu kullanmayın.

Kabloyu ısidan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun.

Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır.

e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın.

Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır.

f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın.

RCD kullanılması elektrik çarpma riskini azaltır.

3) Kişisel emniyet

a) Bir elektrikli alet kullanı rken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın.

Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın.

Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir.

b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın.

Uygun koşullar için kullanılan bir toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır.

c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun.

Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fişini takmanız kazalara davetiye çıkarır.

d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın.

Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir.

e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun.

Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur.

f) Uygun şekilde giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçlarını ve elbisenizi hareketli parçalardan uzak tutun.

Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.

g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun.

Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir.

h) Aletlerin sık kullanılmasıyla elde edilen aşinalığın rahat davranmanıza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasına izin vermeyin.

Dikkatsiz bir hareket, bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın.

Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır.

b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın.

Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.

c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fişi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın.

Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır.

d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin.

Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir.

e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin.

Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır.

f) Aletleri keskin ve temiz tutun.

Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın.

Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir.

h) Tütamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun.

Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli birşekilde idare ve kontrol edilmesine izin vermez.

5) Akülü aletin kullanımı ve bakımı

a) Uniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin.

Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığında yangın riski yaratabilir.

b) Elektrikli aletleri sadece özel olarak c) tasarlanmış olan akü üniteleriyle kullanın.

Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir.

c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, civilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun.

Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir.

d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıvıya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrıca bir doktora başvurun.

Aküden şkıran su tahriş veya yanıklara neden olabilir.

e) Hasarlı veya değiştirilmiş bir pil takımını veya aleti kullanmayın.

Hasarlı veya değiştirilmiş piller, yangın, patlama veya yaralanma riski ile sonuçlanan, öngörülemeyen davranışlar gösterebilir.

f) Bir pil takımını veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın.

130°C'nin üzerindeki sıcaklığa veya ateşe maruz kalma patlamaya neden olabilir.

g) Tüm şarj talimatlarına uyun ve pil takımını veya aleti talimatlarda belirtilen sıcaklık aralığının dışında şarj etmeyin.

Uygunsuz bir şekilde veya belirtilen aralıkların dışındaki sıcaklıklarda şarj etme, bataryaya zarar verebilir ve yangın riskini artırabilir.

6) Servis

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.

Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır.

b) Hasar görmüş pil takımlarına hiçbir zaman bakım yapmayın.

Pil takımlarının bakımı sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır.

ÖNLEM

Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun.

Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ula şamayacağı bir yerde saklanmalıdır.

AKÜLÜ ZİNCİR TESTERE GÜVENLİK UYARILARI

1) Genel zincir testere güvenlik uyarıları

a) Bu zincir testere ağaç kesmek için uygun değildir. Zincir testerenin amacından farklı işlemler için kullanılması operatörün veya çevresindeki kişilerin ciddi şekilde yaralanmasına yol açabilir.

b) Operatörün güvenli tırmanma teknikleri ve vücut kemeri, düğümler, askılar, halat, karabinalar ve diğer düşme önleyici sistemler gibi önerilen tüm ek güvenlik ekipmanlarının kullanımı konusunda eğitim almış olmalıdır.

Her çalışma pozisyonunda ağaçta güvenli bir konum oluşturmak tehlikeli bir durumu önlemek için son derece önemlidir.

Koruyucu gözlük, kulaklık ve kafa, ön kol, eller, bacaklar ve ayaklar için ağaca tırmanmaya uygun koruyucu ekipmanlar kullanın. Yeterli koruyucu ekipman, uçan molozlardan veya testere zinciriyle kazayla temas etmekten kaynaklanan kişisel yaralanmaları azaltacaktır.

d) Sadece ahşap kesin. Zincirli testereyi kullanım amaçlarının dışında kullanmayın. Örneğin: Testereyi metal, plastik, taş duvar veya ahşap olmayan inşaat malzemelerini kesmek için kullanmayın. Zincirli testerenin kullanım amacı dışındaki işlerde kullanılması tehlikeli durumlarla karşılaşma riskini artırır.

e) Zincirli testereyi her zaman sağ elinizle arka tutamağı, sol elinizle de ön tutamağı kavrayarak tutun. Zincirli testerenin bunun tersine bir şekilde tutulması kişisel yaralanma riskini artıracağından asla tercih edilmemelidir.

f) Testere zinciri gizli kablo tesisatlarıyla temas edebileceği için testereyi yalnızca yalıtımlı kavrama yüzeylerinden tutun. Bir “aktif” kablo ile temas eden testere zincirleri, testerenin çiplak metal parçalarını “aktif” duruma getirebilir ve operatörü elektrik çarpabilir.

g) Zincirli testere çalışırken vücudunuzun tüm kısımlarını testere zincirinden uzak tutun. Zincirli testereyi çalıştırmadan önce, zincirin hiçbir şeye temas etmediğinden emin olun. Zincirli testere çalışırken bir anlık dikkatsizlik giysilerinizin veya vücudunuzun testere zinciri tarafından kapılmasına neden olabilir.

h) Gergin durumdaki bir dalı keserken dalın aniden sıçramasına karşı tetikte olun. Ağaç liflerindeki gerilimin aniden boşalması, yay yüklü dalın aniden operatöre doğru fırlayarak çarpmasına ve/veya zincirli testerenin kontrolden çıkmasına neden olabilir.

i) İnce dalları keserken çok dikkat edin. İnce materyaller testere zincirine sıkışabilir ve size doğru fırlayabilir ya da dengenizi kaybetmenize neden olabilir.

j) Sıkışan malzemeyi temizlerken, testereyi depolarken veya testerenin servis işlemlerini yaparken tüm talimatlara uyun. Düğmenin kapalı olduğundan ve batarya paketinin çıkarıldığından emin olun. Sıkışan malzemeyi temizlerken veya servis işlemlerini yaparken testerenin beklenmedik bir şekilde çalışması ciddi kişisel yaralanmalara neden olabilir.

k) Zincirli testereyi, testere kapalı durumda ve vücudunuzdan uzaktayken ön tutamağından tutarak taşıyın. Testereyi taşırken veya saklarken her zaman kılavuz çubuk kılıfını takın. Zincirli testerenin doğru tutulması, hareket halindeki testere zinciriyle temas riskini azaltacaktır.

I) Yağlama, zincirin gerilmesi ve çubuk ve zincirin değiştirilmesi konusundaki talimatlara uyun. Hatalı gerdirilmiş ya da yağlanmış zincir kopabilir veya geri tepme riskini artırabilir.

2) Geri tepmenin nedenleri ve operatörün bunu önlemek için yapabilecekleri:

Kılavuz çubuğun'ucu veya burnu bir cisme çarparsa veya kesim sırasında ahşap kapanarak testere zincirini kaparsa geri tepme meydana gelebilir. (Şek. 2)

Uç kısmın temas etmesi bazı durumlarda tersine işleme, kılavuz çubuğun geri tepmesine ve operatöre doğru aniden hareket etmesine neden olabilir.

Testere zincirinin kılavuz çubuğun en üst kısmından sıkıştırılması kılavuz çubuğun aniden operatöre karşı itilmesine neden olabilir.

Bu hareketlerden biri testerenin kontrolünü kaybetmenize ve ciddi şekilde yaralanmanıza neden olabilir. Sadece testerenize takılmış olan güvenlik cihazlarına güvenmeyin. Zincirli testerenin kullanıcısı olarak, kesme işlerinizin kazasız ve yaralanmasız tamamlanması için gereken tedbirleri almanız gerekir.

Türkçe

Geri tepme, makinenin yanlış kullanılmasının ve/veya yanlış çalıştırma işlemlerinin veya koşullarının sonucu oluşur ve aşağıda belirtildiği gibi uygun önlemler alınarak engellenebilir.

a) Testereyi her iki elinizle tutarak baş parmaklarınız ve diğer parmaklarımızla zincirli testere tutamaklarını iyice kavrayarak üniteyi sıkıca tutun ve hem gövdenizi hem de kolunuzu olası geri tepme kuvvetlerine karşı direnebileceğiniz şekilde konumlandırın. (Şek. 3) Doğru tedbirler alındığı takdirde geri tepme kuvvetleri kontrol edilebilir. Zincirli testerenin boşta kalmasına izin vermeyin.
b) Çok uzanmayın. Bunu yapmanız, beklenmedik uç temasının önlenmesine yardımcı olur ve beklenmedik durumlarda testerenin daha iyi kontrol edilmesini sağlar.
c) Yalnızca üretici tarafından belirtilen yedek kılavuz çubukları ve testere zincirleri kullanın. Yanlış yedek kılavuz çubukları ve testere zincirleri, zincirin kırılmasına ve/veya geri tepmeye neden olabilir.
d) Testere zinciriyle ilgili olarak üreticinin belirttiği bileyleme ve bakım talimatlarına uyun. Derinlik göstergesi yüksekliğinin azaltılması daha fazla geri tepmeye neden olabilir.

EK EMNİYET UYARILARI

1. Basınçsız çalışın. Vücudunuzu her zaman sıcak tutun.
2. Zincirli testere çalışırken vücudunuzun tüm kısımlarını testere zincirinden uzak tutun.
3. İşe başlamadan önce, iş sırasında izlenecek adımları ve kazaların önlenmesi için yapılacakları gözden geçirin; aksi takdirde iş sırasında yaralanabilirsiniz.
4. Kuvvetli rüzgâr, yağmur, kar, sis veya taş düşmesi/çığ düşmesi riski bulunan kötü hava koşulları altında çalışmayın.
   Kötü hava koşullarında karar verme yetisi azalabilir ve olası titreşimler faciayla (çığ düşmesi gibi) sonuçlanabilir.
5. Görüş imkânları kısıtlı olduğunda (kötü havalarda veya geceleri) üniteyi kullanmayın. Ayrıca, yağmurlu havalarda veya yağmura maruz kalan yerlerde kullanmayın. Dengenizi kaybetmeniz veya sağlam olmayan bir zemine basmanız kazaya neden olabilir.
6. Uniteyi çalıştırmadan önce kılavuz çubuğu ve testere zincirini kontrol edin.
   Kılavuz çubuk veya testere zinciri çatlamışsa veya ürün çizilmiş ya da ezilmisse üniteyi kullanmayın.
   ○ Kılavuz çubuğun ve testere zincirinin güvenli bir şekilde kurulduğunu teyit edin. Kılavuz çubuk veya zincir koparsa/kırılırsa ya da yerinden çıkarsa kazaya neden olabilir.
7. Çalışmaya başlamadan önce, kilitleme kolu basılı değilse düğmenin devrede olmadığından emin olmak için kontrol edin.
   Ünite düzgün çalışmıyoruma kullanmaya derhal son verin ve Yetkili HiKOKI Servis Merkezi'nden üniteyi onarmasını isteyin.
8. Testere zincirini, kullanım kılavuzuna uygun bir şekilde düzgün takın.
   Yanlış takılması durumunda testere zinciri kılavuz çubuktan çıkar ve yaralanmaya neden olabilir.

9. Zincir testere üzerinde bulunan hiçbir güvenlik cihazını asla çıkarmayın (zincir freni, kilitleme kolu, zincir yakalayıcı vb.).
   Ayrıca, bunları değiştirmeyin veya seyyar konuma getirmeyin.
   Yaralanmaya neden olabilir.

10. Aşağıdaki durumlarda üniteyi kapatın ve testere zincirinin hareket etmediğini teyit edin:

○ Kullanımda değişken.

○ Yeni bir çalışma konumuna geçerken.

○ Testere zincirini, kılavuz çubuğu, zincir kutusunu ve diğer parçaları kontrol ederken, ayarlarken veya yenisiyle değiştirirken.

○ Zincir yağı doldururken.

○ Gövdeden toz vs. temizlerken.

○ Engelleri, çöpleri veya çalışma sırasında oluşan talaş tozunu çalışma alanından giderirken.

○ Uniteyi bırakırken ya da başından ayrılırken.

○ Tehlike veya risk hissettiğiniz diğer durumlarda. Testere zinciri hâlâ hareket halindeyse kaza meydana gelebilir.

1. Çalışma, aksine bir zorunluluk olmadığıca tek başına yapılmalıdır. Birkaç kişi birlikte çalışacaksa bu kişiler arasında yeterince güvenlik mesafesi bulundurun.

2. Diğer kişilerle aranıza en az 15 metre mesafe bırakın. Ayrıca, birkaç kişi birlikte çalışırken kişiler arasında en az 15 metre mesafe bulundurun.

- İstifleyicilerin kişilere zarar vermesi ve diğer kazaların meydana gelmesi riski söz konusudur.

○ Bir ikaz düdüğü vs. temin edin ve diğer çalışanlarla nasıl iletişim kuracağınızı önceden belirleyin.

1. Ayakta duran ağaçları kesmeden önce, şunlardan emin olun:

○ Kesmeden önce güvenli bir tahliye yeri belirleyin.

○ Engelleri (dallar, fundalar vs.) önceden kaldırın.

1. Kullanım sırasında ünitenin performansı düşerse veya anormal bir ses/titreşim hissederseniz, ünitenin motorunu derhal durdurun, kullanmaya son verin ve incelenmesi ya da onarılması için Yetkili HiKOKI Servis Merkezi'ne gönderin.

Kullanmaya devam etmeniz yaralanmaya neden olabilir.

1. Ünite kazayla yere düşer veya darbe alırsa, çatlaklara ve hasara karşı dikkatlice kontrol edin ve deformasyon meydana gelmediğini teyit edin.

Unite hasar görürse, çatlarsa veya deforme olursa yaralanma meydana gelebilir.

1. Uniteyi aracınızla bir yere taşırken, hareket etmeyeceği şekilde sabitleyin.

Kaza riski vardır.

1. Zincir kutusu takılıyken üniteyi açmayın.

Yaralanmaya neden olabilir.

1. Malzemenin içinde çivi ya da başka bir yabancı madde olmadığından emin olun.

Testere zincirinin çiviye vs. çarpması halinde yaralanma meydana gelebilir.

1. Köşelerde kesim yaparken veya kesim sırasında malzeme ağırlığına maruz kalması sonucu kılavuz çubuğun malzeme tarafından kapılması/sıkıştırılmasını önlemek için, kesme konumuna yakın bir noktaya destek platformu kurun.

Kılavuz çubuk sıkışırsa yaralanmaya neden olabilir.

1. Unite kullanımdan sonra taşınacaksa veya depolanacaksa, testerenin zincirini sökün veya zincir kılıfını takın.

Testere zincirinin vücudunuza temas etmesi yaralanmanıza neden olabilir.

1. Ünite bakımını doğru yapın.

○ Tüm çalışmalarınızı güvenli ve verimli bir şekilde yapabilmek için, testere zincirine doğru bakım yaparak en yüksek kesme performansını sergilemesini sağlayın.

○ Testere zincirini veya kılavuz çubuğu yenisiyle değiştirirken, gövdeye bakım uygularken, yağ dolumu yaparken vs. kullanım kılavuzunu takip edin.

1. Servis atölyesinden üniteye bakım uygulamasını isteyin.

○ Yürürlükteki güvenlik standartlarına zaten uygun olduğundan, bu ürün üzerinde değişiklik yapmayın.

○ Her türlü onarım için mutlaka Yetkili HiKOKI Servis Merkezi'ne başvurun.

Üniteyi kendi başınıza onarmaya çalışmanız kazaya veya yaralanmaya neden olabilir.

1. Üniteyi mutlaka doğru bir biçimde saklayın.

Zincir yağını tamamen boşaltın ve üniteyi çocukların erişemeyecekleri veya kilitle korunan kuru yerlerde saklayın.

1. Uyarı etiketi görünmez veya okunmaz hale gelmişse etiketi sökün ve yeni bir uyarı etiketi yapıştırın.

Uyarı etiketini temin etmek için HiKOKI Yetkili Servis Merkezi'ne danışın.

1. Çalışmanızla ilgili yürürlükte olan yerel yönetmelikler veya kurallar varsa, bunlara mutlaka uyun.

2. Bataryanın sağlam bir şekilde takıldığından emin olun. Batarya gevşekse yerinden çıkarak bir kazaya neden olabilir.

3. Alet veya batarya terminalleri (batarya montajı) deforme olmuşsa ürünü kullanmayın.

Bataryayı takmak duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

1. Aletin terminallerini (batarya montajı) talaş ve tozdan uzak tutun.

○ Kullanmadan önce terminaller bölgesinde talaş ve toz birikmediğinden emin olun.

Kullanım sırasında aletin üzerindeki talaş veya tozun bataryanın üzerine düşmesini engellemeye çalışın.

☐ Çalışmayı askıya aldıktan veya kullandıktan sonra, aleti düşen talaş veya toza maruz kalabileceği bir yerde bırakmayın.

Bunun yapılması duman çıkmasına ya da tutuşmaya neden olabilecek bir kı sa devreye neden olabilir.

1. Aleti ve pili daima -5°C ila 40°C arasındaki sıcaklıklarda kullanın.

BATARYA VE ŞARJ CİHAZI İÇİN ÖNLEMLER (ayrı olarak satılır)

1. Bataryayı her zaman 0°C ila 40°C sıcaklık aralığında şarj edin. 0°C'den düşük bir sıcaklık, aşırı şarj olmasına neden olacaktır ve bu durum tehlikelidir. Batarya 40°C'den yüksek bir sıcaklıkta şarj edilemez. Şarj için en uygun sıcaklık 20°C ila 25°C aralığıdır.

2. Şarj cihazını sürekli olarak kullanmayın. Bir şarj işlemi tamamlandığında, bir sonraki şarj işlemini başlatmak için yaklaşık 15 dakika bekleyin.

3. Şarj edilebilir batarya bağlantı deliğine yabancı madde girmesine izin vermeyin.

4. Kesinlikle şarj edilebilir bataryayı ve şarj cihazını sökmeyin.

5. Kesinlikle şarj edilebilir bataryayı kısa devre yapmayın. Bataryanın kısa devre olması büyük bir elektrik akımına ve aşırı isınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.

6. Bataryayı ateşe atmayın. Batarya, yanması halinde patlayabilir.

7. Tükenmiş bir bataryanın şarj edilmesi şarj cihazına hasar verir.

8. Şarj sonrası batarya ömrü pratik kullanım için çok kısaldığında bataryayı derhal satın aldığınız mağazaya götürün. Ömrü tükenen bataryayı atmayın.

9. Şarj cihazının havalandırma deliklerine nesneler sokmayın.

Şarj cihazının havalandırma deliklerine metal nesneler veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve şarj cihazının hasar görmesine yol açacaktır.

LITYUM-ION PILLE ILGILI UYARI

Çalışma ömrünü uzatmak için, lityum-iyon pilde çıkışı durduran bir koruma işlevi mevcuttur. Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde, motor durur.

Böyle bir durumda pili en kısa zamanda şarj edin.

1. Eğer araca fazla yüklenilmişse motor durabilir. Böyle bir durumda aracın anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aracı tekrar kullanabilirsiniz.

2. Eğer akü aşırı iş koşulunda fazla ısınmışsa, akü gücü kesilebilir.

Bu durumda, aküyü kullanmayı keserek soğumasını bekleyin. Soğuduktan sonra, kullanmaya devam edebilirsiniz.

Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın.

UYARI

Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.

○ Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun.

○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzerinde birikmediğinden emin olun.

Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın.

○ Bir bataryaysaklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

1. Bataryayı çivi benzeri keskin nesnelerle delmeyin; çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fiziksel darbeye maruz bırakmayın.

2. Açıkça hasarlı veya deforme olduğu görülen bataryayı kullanmayın.

3. Bataryayı belirtilenler dışında herhangi bir amaç için kullanmayın.

4. Eğer belirtilen şarj etme süresi geçmesine rağmen batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.

5. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.

6. Sızıntı görülmesi veya kötü koku algılanması durumunda derhal ateşten uzaklaştırın.

7. Güçlü statik elektrik üretilen bir yerde kullanmayın.

8. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.

9. Bataryayı suya daldırmayın veya içinde herhangi bir sıvının akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangın veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanızı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Aşındırıcı gaz ortamlarından kaçınılmalıdır.

iKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa, gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun.

Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

1. Eğer sıvı cildinizle veya elbiselerinizle temas ederse, derhal temiz suyla yıkayın.

Sıvı, cilt tahrişine neden olabilir.

Türkçe

1. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku, deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin.

UYARI

Eğer lityum iyonlu bataryanın kutuplarına iletken bir yabancı madde girerse, kısa devre oluşarak yangın riskine yol açabilir. Lütfen, bataryayı saklarken aşağıdaki hususlara uyun.

Saklama muhafazasına elektriksel olarak iletken kesilmiş parçalar, civiler, çelik tel, bakır tel veya başka teller koymayın.
Kısa devreyi engellemek için, bataryayı elektrikli alete takın veya havalandırma delikleri örtülünceye kadar batarya kapağına emniyetli şekilde bastırarak saklayın. (Şek. 4'ye bakın)

LİTYUM İYON BATARYANIN TAŞINMASI İLE İLGİLİ

Bir lityum iyon bataryayı taşırken, lütfen aşağıdaki önlemlere uyun.

UYARI

Taşıma şirketine lityum iyon batarya içeren bir paket olduğunu ve bataryanın çıkış gücünü bildirin ve taşımayı ayarlarken taşıma şirketinin talimatlarına uyun.

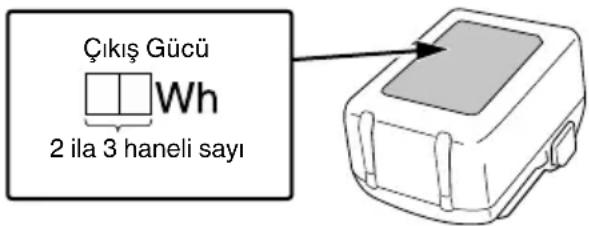

O Çıkış gücü 100 Wh aşan lityum iyon bataryalar Tehlikeli Malların nakliye sınıfı kapsamında değerlendirilir ve özel uygulama prosedürleri gerektirir.
○ Yurt dışına taşıma için, uluslararası kanunlara ve varış ülkesinin kuralları ve yönetmeliklerine uymanız gerekir.

Çıkış Gücü Wh 2 ila 3 haneli sayı

PARÇALARIN ADLARI (Şek. 1-Şek. 44)

1	Pil (ayrica satılır)	12	Yan kapak
2	Mandal Somun	13
3	Havalandırma delikleri Geme vidası
4	Kutuplar Gergiyi yükseltin	15
5	Batarya kapağı	16	Gergiyi azaltın
6	Yerleştirin Testere zinciri	17
7	Çekin Kılavuz çubuk	18
8	Kilitleme kolu	19	Zincir dişlisi
9	Anahtar Bıçak yönü	20
10	Pilot lamba	21	Bıçak yönünü gösteren çizim
11	Kombi geçme anahtarı	22	Civata

23	Zincir gerdirme aparatı kaidesi	39	Eğe çapının 1/5'i
24	Tırnak	40	Derinlik göstergesi bağlantı parçası
25	Kılavuz çubuk ucu	41	Düz eğe
26	Tahrik halkası	42	Çıkıntılı derinlik göstergesi kafası
27	Zincir yağı	43	Yuvarlak hale getirin
28	Yağ seviyesi kontrol camı	44	Zincir yağı püskürtme ağzı
29	Yağ pompası ayarlayıcı	45	Oluk
30	Zincir freni	46	Yağ deliği
31	Harekete geçirme	47	Zincir yakalayıcı
32	Serbest bırakma	48	Batarya kaydırma olukları
33	Akü seviyesi gösterge anahtarı	49	Terminal (Ürün)
34	Akü seviyesi gösterge lambası	50	Hava üflemetabancası
35	İri çivi (ayrıca satılır)	51	Terminal (Batarya)
36	Arka kabza(üst kabza)	52	Kaydırma olukları
37	Ön kabza	53	Kanca
38	Yuvarlak eğe

TEKNİK ÖZELLİKLER

1. Elektrikli alet

Model	CS1825DC
Voltaj	18 V
Testere zinciri	Tür: 90PX-040XHatve: 9,5 mm (3/8")Gösterge: 1,1 mm (0,043")
Kılavuz çubuk	Tür: 104MLEA041Ebat: 250 mm(Maks. kesme uzunluğu)
Zincir dişlisi	Diş sayısı: 6Hatve 9,5 mm (3/8")
Yüksüz zincir hızı	12,1 m/s (730 m/min)
Zincir yağ tankı kapasitesi	70 ml
B u a l et i ç in mevcuttur	BSL1820M, BSL1830C,b at B SLr1840M, BSL1850,BSL1850C, BSL1850MA,BSL36A18, BSL36B18
Ağırlık*	2,0 kg

* Aâırlık: Testere zinciri, kılavuz çubuğu, zincir kılıfı, yağ, batarya dahil değildir

NOT

HiKOKI'nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir.

1. Pil (ayrica satılır)

Model BSL1820M
Voltaj 18 V
Batarya kapasitesi 2,0 A

STANDART AKSESUARLAR

Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 322 listelenen aksesuarlar yer alır.

Standart aksesuarlar haber vermeden değiştirilebilir.

UYGULAMALAR

○ Kereste/kütük kesme
○ Bahçe ağaçlarının budanması

ŞARJ ETME

Pil ve pil şarj cihazı bu ürüne dahil değildir.

Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Şarj cihazının elektrik fişini prize takın.

Şarj cihazının elektrik fişini bir prize takın, pilot lamba kırmızı renkte yanıp sönmeye başlayacaktır (1 saniye aralıklarla).

1. Bataryayı şarj cihazına takın.

Bataryayı Şekil 6'de görüldüğü gibi şarj cihazına sıkıca takın.

1. Şarj etme

Bataryayı şarj makinesine taktığınızda şarj başlar ve pilot lamba sürekli kırmızı yanar.

Batarya tamamen şarj olduğunda pilot lamba kırmızı renkte yanıp sönecektir. (1 saniye aralıklarla) (Bkz: Tablo 1)

● Pilot lamba göstergesi

Pilot lamba bildirimleri, şarj cihazının veya şarj edilebilir bataryanın durumuna göre Tablo 1'de gösterilmiştir.

Tablo 1

Pilot lamba bildirimleri (KIRMIZI)
Şarj öncesinde	0,5 saniye yanar ve 0,5 saniye yanmaz Yanıp söner	Güç kaynağına bağlı
Şarj sırasında	Sürekli yanar. Yanar	—
Şarj tamamlandığında	0,5 saniye yanar ve 0,5 saniye yanmaz Yanıp söner	—
Aşırı ısınma bekleme modu	1 saniye yanar ve 0,5 saniye yanmaz Yanıp söner	Batarya aşırı isınmış. Şarj yapılamıyor. (Batarya soğuduğunda şarj işlemi başlayacaktır)
Şarj yapılamıyor	0,1 saniye yanar ve 0,1 saniye yanmaz Titreşir	Batarya veya şarj cihazı arızalı

• Bataryanın sıcaklığı ve şarj süresi ile ilgili olarak. Sıcaklıklar ve şarj süresi, Tablo 2'de görüldüğü gibi olacaktır.

Tablo 2

Batarya\Sarj makinesi		UC18YFSL
Şarj gerilimi	V	14,4–18
Batarya tipi	kg	0,5
Bataryaların şarj edilebileceği sicaklık aralığı		0°C–50°C
Batarya kapasitesi için şarj süresi, yaklaşık (20°C’de)
1,5 Ah	dak	22
2,0 Ah	dak	30
2,5 Ah	dak	35
3,0 Ah	dak	45
4,0 Ah	dak	60
5,0 Ah	dak	75
6,0 Ah	dak	90
8,0 Ah	dak	120
Batarya hücrelerinin sayısı		4–10

NOT

Şarj süresi, sıcaklığa ve güç kaynağının gerilimine göre farklılık gösterebilir.

iKAZ

Batarya şarj makinesi sürekli olarak kullanıldığında ısınarak arızalara sebebiyet verebilir. Şarj işlemi tamamlandıktan sonra, bir sonraki şarj işlemine başlamadan önce 15 dakika bekleyin.

1. Şarj cihazının elektrik fişini prizden çıkarın.
2. Şarj cihazını sıkıca tutun ve bataryayı çekerek çıkarın.

NOT

Şarj işleminden sonra bataryayı şarj cihazından çıkardığınızdan emin olun, ve ardından saklayın.

Yeni bataryalar, vb. durumundaki elektrik boşalmasıyla ilgili

Yeni bataryaların dahili kimyasal maddele bir süre boyunca kullanılmayan bataryalar aktif hale getirilmiş olmadığı için, birinci ve ikinci kez kullanımlarında elektrik boşalması düşük olabilir. Bu geçici bir olaydır ve bataryaları 2–3 kez şarj ederek şarj etmek için gerekli olan normal süre eski haline gelecektir.

Bataryanın daha uzun süre çalışması için yapılması gerekenler.

(1) Bataryaları tamamen tükenmeden önce yeniden şarj edin.

Aletin gücünün azaldığını hissettiğiniz zaman, aleti kullanmayı durdurun ve bataryayı yeniden şarj edin. Aleti kullanmaya devam edersiniz ve elektrik akımını tüketirseniz, batarya hasar görebilir ve ömrü kısalacaktır.

(2) Yüksek sıcaklıklarda şarj etmekten kaçının.

Şarj edilebilir bir batarya kullanımdan hemen sonra sıcak olacaktır. Bu şekildeki bir batarya kullanımdan hemen sonra şarj edilirse, dahili kimyasal maddesi bozulacak ve batarya ömrü kısalacaktır. Bataryayı kenara koyun ve bir süre soğuduktan sonra yeniden şarj edin.

iKAZ

Eğer batarya uzun bir süre doğrudan güneş ışığına maruz kalan bir yerde bırakılması veya kullanımdan henüz yeni çıkarılmış olması nedeniyle sıcakken şarj edilirse, şarj cihazının kılavuz lambası 1 saniye yanar, 0,5 saniye yanmaz (0,5 saniye için kapanır). Böyl durumda, öncelikle bataryanın soğumasını bekleyin, ardından şarj işlemini başlatın.

○ Pilot lamba titreyerek yandığında (0,2 saniyelik aralıklarla), şarj cihazının batarya konektöründe yabancı nesneler olup olmadığını kontrol edin ve varsa çıkarın. Yabancı nesne yoksa, muhtemelen batarya veya şarj cihazı arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün.

MONTAJ VE ÇALIŞTIRMA

Daire veya dairesel yay kesme Şekl	Sayfa
Bataryayı çıkarma ve takma	5	2
Düğmeyle kumanda*1	7	2
Kancanın kullanılması*2	44	6
Aksesuarların seçilmesi	—	323

*1 Anahtarın çalışması

Düğme devredeyken kilitleme kolu kaydırıldığında testere zinciri döner. (Şek. 7)

Kilitleme kolu kaydırılmazsa düğme devreye giremez.

Anahtar etkinleştirildikten sonra, testere zinciri anahtara basıldığı sürece dönmeye devam eder.

Anahtar bırakıldığında ise, testere zincirinin dönüşünü durdurmak için fren uygulanır.

UYARI

Kilitleme kolunu kaydırma konumunda sabitlemeyin.

Anahtar kazayla devreye girerse ünite beklenmedik bir anda çalışmaya başlayarak yaralanmaya neden olabilir.

*2 Kancanın kullanılması

UYARI

Kancayı kullanırken, ünitenin düşme riski olmayacak bir biçimde sağlam olarak asıldığını kontrol edin. Ünitenin düşmesi kazaya neden olabilir.

TESTERE ZINCIRININ TAKILMASI (YENISIYLE DEĞİŞTIRILMESI)

iUYARYuzun

○ Kazaları önlemek için, üniteyi her zaman kapatın ve pili çıkarın.
○ “TEKNİK ÖZELLİKLER” bölümünde belirtilenler dışında testere zinciri veya kılavuz çubuk kullanmayın.

iKAZ

Kalın eldivenler giyin ve testere zincirinden kaynaklanabilecek yaralanmaları önlemek için dikkatlı olun.

NOT

○ Testere zincirini çıkarırken yağ boşaltma ağzındaki, yağ deliğindeki ve kılavuz çubuk olduğundaki testere talaşını giderin.
Testere talaşının birikmesi ünitenin arıza yapmasına neden olabilir.
○ Teknik özelliklere uygun, doğru tipte testere zinciri kullanın.
Yanlış tipte bir kılavuz zincir takarsanız, testere zinciri yerinden çıkabilir ve yaralanmaya neden olabilir.

1. Yan kapağın çıkarılması (Şek. 8)

Somunu çevirin ve yan kapağı çıkarın.

1. Testere zincirinin ve kılavuz çubuğun çıkarılması (Şek. 9)

Testere zincirini az miktarda gevşetmek için germe vidasını “-” yönünde döndürün, sonra zincir dişlisinden çıkarın. Kılavuz çubuğu ile birlikte okla gösterilen yönde çıkarın.

1. Yeni testere zincirinin zincir dişlisine takılması (Şek. 10)

bîr Testere zincirini kılavuz çubuğun ucundan takın. Testere zincirinin, bıçak, zincir dişlisinin altındaki çizimde gösterilen yöne bakacak şekilde yönlendirildiğinden emin olun.
② Zincir ve kılavuz çubuğu ucunu tutarken cıvatayı ve zincir gergi göbeğini kılavuz çubuğundaki deliğin içine yerleştirin. Testere zincirinin ucunu zincir dişlisine takın ve kılavuz çubuğunu testere gövdesine monte edin.

1. Yan kapağın takılması (Şek. 11)

① Tırnağı testere gövdesindeki yuvaya yerleştirerek yan kapağı takın. Testere zincirinin kılavuz çubuğundan gevşeyerek çıkmadığından emin olun.
② Somunu geçici olarak sabitlemek için bir kez çevirin.

Yeniden takmadan önce yan kapağın etrafındaki kiri temizleyin.

1. Testere zinciri gergisinin ayarlanması (Şek. 12)

○ Kılavuz kol ucunu kaldırırken testere zincirinin gerginliğini ayarlamak için germe vidasını döndürün.
○ Germe vidasını, testere zincirinin gerginliğini artırmak için "+" yönüne ve azaltmak için "-" yönüne doğru çevirin.

1. Testere zinciri gergisinin kontrol edilmesi (Şek. 13)

Testere zincirinin gergisini, testere zincirini kılavuz çubuğun merkezinden hafifçe kaldırdığınız zaman zincirin tahrik halkası ile kılavuz çubuk arasındaki mesafe 0,5–1 mm arasında olacak biçimde ayarlayın.

1. Somunu sabitleme (Şek. 14)

Ayarlama tamamlandığında, kılavuz kolunu yukarı kaldırın ve somunu iyice sıkın.

UYARI

Testere zincirin gerilimini ayarladıktan sonra, somunun tamamen sık ıldığından emin olun.

Gevşek olması yaralanmaya neden olabilir.

KULLANIM ÖNCESI KONTROLLER VE HAZIRLIKLAR

Kullanmadan önce aşağıdaki kontrolleri ve hazırlıkları yapın.

UYARI

○ Kazaları önlemek için, pilin gövdeden çıkarıldığından emin olarak her zaman 1 ila 3 adımlarını gerçekleştirilirin.
○ Kilitleme kolunu kaydırma konumunda sabitlemeyin. Anahtar kazayla devreye girerse ünite beklenmedik bir anda çalışmaya başlayarak yaralanmaya neden olabilir.

1. Anahtarın kapalı konumda olmasını sağlamak

○ Düğmenin devrede olup olmadığını bilmeden pili takarsanız ünite beklenmedik bir şekilde çalışmaya başlayabilir; bu da bir kazaya yol açabilir.
○ Düğme devredeyken kilitleme kolu kaydırma konumuna geldiğinde ünite çalışır ve düğme serbest bırakıldıığında ünite kapanır.

2. Testere zinciri gergisinin kontrol edilmesi

○ Testerenin zinciri doğru gerdirilmemişse, testere zincirinin veya kılavuz çubuğun hasar görmesi ya da arızalanması söz konusu olabilir. 5–7 arası adımları ("Testere zincirinin takılması (yenisiyle değiştirilmesi)") takip ederek doğru gerginin elde edilmesini sağlayın.
○ Testere zinciri özellikle yeniyken gergin konumdadır. Bu nedenle gergiyi zaman içinde düzenli olarak kontrol edip gerektiği gibi ayarlayın.
○ Ayrıca somununun sağlam bir şekilde sıkıldığını da kontrol edin.

3. Zincir yağının kontrol edilmesi

○ Bu ünite, içinde zincir yağı olmadan tedarik edilmektedir. Kullanmadan önce yağ tankını yağ ile doldurun. (Şek. 15)
○ Çalışma sırasında düzenli olarak yağ seviyesi kontrol camından bakarak seviyeyi kontrol edin, gerektiğinide yağ takviyesi yapın.
○ Zincir yağı biterse orijinal HiKOKI zincir yağı veya piyasadaki muadillerinden birini satın alıp kullanın.
Zincir yağı otomatik olarak yağlanır. Otomatik yağlamadaki yağ boşaltma miktarı fabrikada "maksimum" olarak ayarlanmıştır. Boşaltma hızını düşürmek için yağ izleme camının sağ tarafından yağ pompası ayarlayıcıyı saat yönünde döndürün. (Şek. 16)

NOT

○ ağ tankının kapasitesi yaklaşık 70 ml dir. Zincir yağına takviye yaparken yağ deposundan yağ sızıntısı veya taşıma olmadığından emin olun.
○ Bir miktar yedek zincir yağını deponuzda bulundurmanızı öneririz.

Zincir yağı olmadan çalışmaya devam ederseniz testere zinciri yanabilir veya motor arızalanabilir.

○ Yağ tankına toz veya başka yabancı maddelerin nüfuz etmesini önleyin.

Yağ tankına toz veya başka yabancı madde nüfuz ederse ünite arızalanabilir.

○ Tankta kalan zincir yağı, bu ünitenin yapısı nedeniyle sizabilir. Bu bir arıza durumu değilse de, ünitenin muhafaza edildiği yeri kirletebileceğinden dikkatli olun. Uniteyi muhafaza ederken yağ tankındaki yağı tamamen boşaltın ve ana gövdenin altına olası sızıntıları emebilecek bir malzeme yerleştirin.
○ Yağı yaklaşık her 10 dakikalık çalışmanın ardından yeniden doldurun. (*Kesme kullanım koşullarına bağlı olarak değişir)

4. Pilin takılması (Şek. 5)

Şekil 5'te gösterildiği gibi, yerine oturana kadar sıkıca itin.

iKAZ

Pili güvenli bir şekilde takın.

Pil emniyetli bir şekilde takılmazsa, yerinden çıkabilir ve yaralanma oluşabilir.

5. Zincir freninin çalışmasını kontrol etme (Şek. 17)

UYARI

○ Zincir freni bir acil durdurma cihazı olsa da, tamamen güvenilir değildir. Geri tepme riskini önlemek için her zaman dikkatlice çalışın.
○ Zincir freni, başlatma sırasında ve acil durumlarda kullanılmak üzere tasarlanmıştır. Her türlü durdurma işinde bu freni kullanmayın.
○ Žincir freninin testere talaşı birikmesi vs. gibi bir nedenle yanlış işlev yapmasını önlemek için düzenli olarak temizleyin.
○ Zincir freni, güvenli kullanımı garanti eden önemli bir aksamdır.

Zincir freni çalışması ile ilgili herhangi bir endişeniz varsa HiKOKİ Yetkili Servis Merkezinizden onarım talep edin.

Zincir freni, ünitenin geri tepmesi vs. gibi kritik durumlarda olası riskleri en aza indirmek amacıyla cihazı durduran bir acil durdurma cihazıdır.

(bkz. “Geri tepmenin nedenleri ve operatörün bunu önlemek için yapabilecekleri.”)

Zincir frenini kullanmak ve testere zincirini durdurmak için zincir frenini ok (31) ile gösterilen yönde itin. Zincir frenini serbest bırakmak için düğmeyi serbest bırakın ve zincir frenini geri çekin.

iKAZ

Zincir freni yalnızca güç açıldığında çalışır. Zincir freni fonksiyonunu yakında insanlar veya engeller olmayan bir yerde kontrol edin.

(1) Kilitleme kolunu kaydırırken düğmeye basın.
(2) Testere zinciri dönmeye başladıktan sonra, zincir frenini testere zincirine doğru ileri itin.
(3) Testere zinciri durursa zincir freni çalışması gerektiği gibi çalışıyor demektir. Freni serbest bırakmak için düğmeyi serbest bırakın ve zincir frenini geri çekin.

6. Zincir yağı boşaltımını kontrol etme (Şek. 18)

○ Unite açılırken, zincir yağı testere zincirini ve kılavuz çubuğu otomatik olarak yağlar.
○ Unite çalışmaya başladıktan sonraki 2-3 dakika içinde yağ beslemesi başlamıyorsa, yağ boşaltma ağzının çevresinde testere talaşı birikmesi olup olmadığını kontrol edin.

(bkz. "Zincir yağı boşaltma ağzının temizlenmesi.")

(bkz. "Zincir yağının kontrol edilmesi.")

7. İri çivinin takılması (ayrı olarak satılır) (Şek. 19)

Iri çiviyi kullanırken, “Testere zincirinin takılması (yenisiyle değiştirilmesi)” bölümüne başvurun, testere zincirini ve kılavuz çubuğunu çıkarın ve ardından birlikte verilen iki vidayla iri çiviyi takın.

BATARYA DOLULUK GÖSTERGESİ

Bataryanın kalan kapasitesini, gösterge lambasını yakmak için batarya doluluk göstergesi düğmesine basarak kontrol edebilirsiniz. (Şek. 20, Tablo 3)

Gösterge batarya doluluk göstergesi düğmesine basıldıktan yaklaşık 3 saniye sonra kapanacaktır.

Ortam sıcaklığı ve bataryanın durumu gibi hafif farklılıklar olduğu için batarya doluluk göstergesini bir kılavuz olarak düşünmek en iyisidir.

Aynı zamanda batarya doluluk göstergesi bir alet veya şarj cihazında bulunanlardan farklı olabilir. (Batarya dahil değildir, ayrıca satılır)

Tablo 3

Lambanın durumu	Kalan Pil Gücü
	Yanıyor ;Kalan batarya gücü %75'in üzerinde
	Yanıyor ;Kalan batarya gücü %50-%75.
	Yanıyor ;Kalan batarya gücü %25-%50.
	Yanıyor ;Kalan batarya gücü %25'in altında
	Yanıp sönyyor ;Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin.
	Yanıp sönyyor ;Yüksek sıcaklık dolayısıyla çıkış gücü askıya alındı. Bataryayı aletten çıkarın ve tamamen soğumasına izin verin.
	Yanıp sönyyor ;Hata veya arıza nedeniyle çıkış gücü askıya alındı. Sorun bataryayla ilgili olabilir, bu nedenle satıcınızla iletişim kurun.

NOT

Anahtar paneline çok fazla güç uygulamayın veya kırmayın. Bu bir soruna yol açabilir.

KESME İŞLEMLERİ

UYARI

○ Ağaçlarda çalışırken gözleriniz, kafanız, elleriniz, bacaklarınız ve kollarınız için uygun korumanın yanı sıra kaymaya dirençli ayak koruması kullanın.
Kullanmaya başlamadan önce, zincir freninin doğru çalıştığını kontrol edin.
○ Kullanim sırasında tutamağı her iki elinizle sıkıca kavrayın. (Şek. 3)
○ Keresteyi alt kısmından keserken testere zincirinin keresteye çarpmadığından emin olun.
Unite geri teperse yaralanabilirsiniz.
- İş molaları sırasında veya işten sonra, her zaman üniteyi kapatın ve pili ana gövdeden çıkarın.

Çalışma alanını ve çevreyi kontrol edin, yaralanmalara, kazalara veya arızalara neden olabilecek cisimler olmadığından emin olun, varsa bunları çalışmaya başlamadan önce giderin.

Özellikle de, çalışmak için basacak bir zemin oluşturmaya çalışırken, devrilmeye neden olabilecek hiçbir dengesizlik veya cisim bulunmadığını teyit edin.

① Anahtarın kapalı konumda olmasını sağlamak
Anahtarın etkin olduğunu bilmeden aküyü takmanız ünitenin beklenmedik bir anda çalışmasına, bu da kazaya neden olabilir.
② Pilin takılması (Şek. 5)
Şekil 5'te gösterildiği gibi, yerine oturana kadar sıkıca itin.
③ Anahtarın etkinleştirilmesi

Testere zincirinin keresteye temas etmemesine özen göstererek anahtarı etkinleştirin ve testere zinciri hızlanınca kesme işine başlayın.

iKAZ

○ Uniteyi açarken, testere zincirinin malzemeye veya başka bir cisme temas etmediğinden emin olun.

Kullanım sırasında testere zincirinin yabancı maddelerle temas etmesini önleyin. Özellikle, kesme işini tamamladıktan sonra zincirin yere değmemesine özen gösterin.

NOT

Çalışma sırasında ünitedeki yağın bitmemesi için, yağ tankını önceden doldurun.

1. Genel kesme işlemleri

(1) Testereyi, kesêceğiniz ahşaptan bir miktar uzakta

tutarak ünitenin gücünü AÇIN. Sadece ünite tam hıza ulaştıktan sonra testereyle kesme işine başlayın.

(2) İnce bir ahşap parçası keseceğiniz zaman, kılavuz çubuğun taban kısmını ahşaba doğru, testereyi ise aşağı doğru bastırın (Şek. 21).

(3) Kalın bir ahşap parçası keserken, ünitenin ön kısmındaki iri civiyi (ayrı olarak satılır) ahşaba doğru bastırın ve Şek. 22'de gösterildiği gibi civiyi bir dayanak olarak kullanarak bir kol hareketiyle ahşabı kesin.

(4) Bir ahşabı yanlamasına keserken, ünite gövdesini kılavuz çubuk altta kalacak biçimde sağa çevirin ve ön kabzanın üst kısmını sol elinizle tutun. Kılavuz çubuğu yatay olarak tutun ve ünite gövdesinin ön tarafından bulunan iri çiviyi (ayrı olarak satılır) bel hizasına getirin. Çiviyi bir dayanak olarak kullanmak suretiyle arka kabzayı sağa çevirerek ahşabı kesin. (Şek. 23)

(5) Ahşabı alt kısmından başlayarak keserken, kılavuz çubuğun üst kısmının ahşaba hafifçe temas etmesini sağlayın. (Şek. 24)

(6) Kullanım falimatlarına dikkatle uymanın yanı sıra, kullanmadan önce zincirli testerenin pratik kullanımına yönelik tavsiyeler edinin veya en azından kesme tezgâhı üzerinde yuvarlak keresteler keserek zincirli testereyi kullanmaya alışın.

(7) Desteklenmemiş kütükleri veya keresteleri kesmeniz gerekiyorsa, öncelikle bir kesme tezgâhı veya buna benzer başka bir uygun yöntemle bu malzemeleri sağlam bir şekilde destekleyin.

iKAZ

○ Ahşabı alt kısmından başlayarak keserken, zincirin ahşaba sert bir şekilde temas etmesi sonucu ünitenin kullanıcıya doğru geri tepmesi riski vardır.

○ Kesim tamamlanınca kılavuz çubuğun aniden kontrolden çıkması riski bulunduğundan, ahşabı alt kısmından başlayarak sonuna kadar aralıksız bir şekilde kesmeye çalışmayın.

○ Çalışır durumdaki zincirli testerenin zemine veya çitlere temas etmesini önleyin.

2. Dal kesme

(1) Devrilmemiş bir ağaçtaki dalları keserken: Kalın bir dal, ağacın gövdesinden uzak bir noktadan başlayarak kesilmelidir.

Öncelikle alt kısımdan başlayarak 1/3'lük kısmı kesin, ardından yukarıdan aşağı doğru olan kısmı kesin. Son olarak da, ağacın gövdesiyle aynı hizada olan kalan kısmı kesin. (Şek. 25)

iKAZ

○ Düşen dallara karşı temkinli olun.
○ Zincirli testerenin geri tepmesine karşı temkinli olun.
(2) Devrilmiş bir ağaçtaki dalları keserken:

Öncelikle yere temas etmeyen dalları, ardından da yere temas eden dalları kesin. Yere temas eden kalın dalları keserken ilk önce yukarıdan aşağıya doğru yarısını, ardından da aşağıdaki yukarıya doğru kalan kısmı kesin. (Şek. 26)

iKAZ

○ Yere temas eden dalları keserken kılavuz çubuğun basınç nedeniyle zorlanıp tıkanmamasına dikkat edin.

Son kesim adımında aniden yuvarlanmaya başlayabilecek kütüklere karşı temkinli olun.

3. Kütük kesme

Şek. 27'de gösterildiği gibi konumlandırılmış bir kütüğü keserken, öncelikle alt kısımdan başlayarak 1/3'lük kısmı, ardından da yukarıdan başlayarak kalan kısmı kesin. Şek. 28'de gösterildiği gibi delik yapacak şekilde konumlanmış bir kütüğü keserken, öncelikle yukarıdan başlayarak 2/3'lük kısmı, ardından da aşağıdaki başlayarak kalan kısmı kesin.

iKAZ

Kılavuz çubuğun basınç nedeniyle kütüğe yapışmasını önlevin.

○ Eğimli bir zeminde çalışiyorken, kütüğün yokuş yukarı yönde olan kısmından çalışın. Yokuş aşağı yönünde çalışırsanız kestiğiniz kütük kendinize doğru vuvarlanabilir.

4. Yere yatırılmış bir kütüğü kesme

Kütüğün sabit olduğundan emin olun.

Tırnağı kütüğe doğru bastırın. Tırnağı, kesmeyi sağlamak için tutamağın kaldırılabileceği bir dayanak noktası olarak kullanın. (Şek. 29)

5. Her iki uçtan desteklenen bir kütüğü kesme

Ustten kütük derinliğinin yaklaşık üçte biri derinliğe kadar keserek başlayın, ardından alttan keserek kesim işlemini tamamlayın.

Üsten sonuna kadar kesmeye çalışırsanız kılavuz çubuğu testere içinde sıkışabilir. (Şek. 30)

Kesme işleri hakkında önlemler

Büyük hacimli veya kesintisiz işler için

Bu alet, şarj edilebilir aküyü kontrol eden elektronik parçaları koruyun bir aşırı ısı koruma devresiyle birlikte gelir. Uzun süreli kullanım sırasında veya alete karşı uygulanan basınçtan dolayı oluşan yüksek yükler altındaki işlemler sırasında, alet sıcaklığı yükselecek ve sonunda aşırıısınma koruma devresini tetikleyecek ve aleti kapatacaktır.

Bu durum gerçekleşirse, aleti bir süre soğumaya bırakın. Sıcaklık düştüğünde aleti tekrar kullanabilirsiniz. Sürekli çalışma sırasında şarj edilebilir akünün değiştirilmesi gerekirse, 15 dakika kadar aletin dinlenmesini bekleyin.

Zincirli testereyi kavrama/itme kuvveti

Zincirli testereyi her zaman sıkı tutun.

Ayrıca, zincirli testereye gereğinden fazla kuvvet uygulamayın. Kesim sırasında zincirli testereye kuvvet uygulamanız kesme hızını yükseltmeyecektir. Aksine motoru yoracak, performansı bozacak ve motorun ya da kılavuz çubuğun hasar görmesine ya da arızalanmasına neden olacaktır.

Uniteyi, testere zincirinin uygun hız aralığında kullanın. Özellikle, testere zincirinin aşırı kuvvet uygulanması sonucu durması (sıkışması), yaralanmaya veya ünitenin arızalanmasına neden olabilir.

Zincir yakalayici

○ Zincir yakalayıcı, zincirin tam altında güç başlığının üstünde yer alır ve kopan zincirin testere kullanıcısına çarpmasını engeller.

○ Testere zinciri koparsa, “Testere zincirinin takılması (yenisiyle değiştirilmesi)” bölümündeki talimatlara uygun bir şekilde zinciri yenisiyle değiştirin.

ZİNCİR BIÇAĞININ BİLEYLENMESİ

UYARI

Kazaları önlemek için, düğmeyi her zaman kapatın ve pili ana gövdeden çıkarın.

iKAZ

Testere zincirini bileyin ve testere zinciri ana gövdeye takılı haldeyken derinlik göstergesini kılavuz çubuğu üzerinde orta konuma ayarlayın.

NOT

Testere zincirini zincir ana gövdeye takılıyken bileyleyin. Derinlik göstergesinin kılavuz çubuktaki orta konuma ayarlanması da yine zincir gövdeye takılıyken yapın.

Testere zincirleri körelmeye başlayınca motora ve tüm gövde parçalarına fazladan yük biner ve ünitenin verimi düşer.

Ünitenin en yüksek performansla çalışması için düzenli bakım uygulanmalı ve testere zinciri her zaman keskin tutulmalıdır.

1. Biçak bileyleme

4 mm çapında yuvarlak bir eğe kullanın.

Yuvarlak eğe, Şek.31'da gösterildiği gibi çapının beşte biri bıçağın üst kısmından taşacak şekilde zincir bıçağına karşı tutulmalıdır.

Yuvarlak eğeyi, Şek. 32'da gösterildiği gibi kılavuz çubuğa göre 30°'lik bir açıyla tutarak bıçakları bileyin.

Yuvarlak eğeyi tutacak yönünde hafifçe bastırarak bıçakları eğeleyin.

Yuvarlak eğenin, eğeyi geri çekerken testere zincirine temas etmediğinden emin olun.

Tüm testere bıçaklarının aynı açıyla eğelendiğinden emin olun, aksi takdirde aletin kesme verimi azalacaktır. Bıçakları doğru bir şekilde bilemek için uygun açılar Şek. 33.'da gösterilmektedir. (Yuvarlak eğe ayrı satılır.)

2. Derinlik göstergesinin ayarlanması

UYARI

O Tampon bağlama kayışı ve tampın tahrik bağlantısının üst kısmını zımparalamayın ya da bahsi geçen parçaların şeklinin deforme olmasına sebep olmayın.
○ Derinlik göstergelerinin ayarlanması önceden belirlenen boyutlar ve şekiller doğrultusunda olmalıdır, aksi takdirde geri tepme riski artabilir ve yaralanmalara neden olabilir.

Geri tepme önleyici kayış

Tampon tahrik bağlantısı

Derinlik göstergeleri kesicinin ahşabin içine girdiği konumdaki derinliği ayarlamak için kullandıkları için bu göstergeler aynı şekilde hizalanmalıdır.

Testere zincirini bilerken derinlik göstergelerini her iki veya üç defada bir kontrol ettiğinizden emin olun. (Şek. 34)

Testere zinciri üzerine bir derinlik göstergesi bağlantı parçası yerleştirin, göstergeyi olukta görünür bırakın ve derinlik göstergesi bağlantı parçasının dışındaki bölümü eğmek için düz bir eğe kullanın. (Şek. 35) (Derinlik göstergesi bağlantı parçası ve düz eğe ayrı satılır.)

Derinlik göstergesini eğeledikten sonra derinlik göstergesinin ön tarafını eskiden olduğu gibi yuvarlatın. (Şek. 36)

Testere zincirini bileyledikten sonra, eğe talaşlarını gidermek için zincir yağının içine batırın.

Eğe talaşları giderilemiyorsa, testere zinciri ve kılavuz çubuk kullanım sırasında hızlica aşınır.

Derinlik göstergesinin bağlantı parçası yuvarlak bir eğeyle bilerken de kullanılabilir. (Şek. 37)

BAKIM VE MUAYENE

Çalışmadan sonra üniteyi depoya kaldırmadan önce her bir parçasını kontrol edin ve gereken bakımları uygulayın.

UYARÍ

Bakım ve muayene sırasında, her zaman üniteyi kapatın ve pili ana gövdeden çıkarın.

iKAZ

Zincir testereyi kullanırken her zaman iş eldiveni takın.

1. Testere zincirlerinin kontrol edilmesi

Testere zincirini sık sık kontrol edin. Sıra dışı bir durumla karşılaşmanız halinde, "Testere zincirinin takılması (yenisiyle değiştirilmesi)" bölümündeki talimatlara uygun bir şekilde zinciri yenisiyle değiştirin.
○ Zincir gergisini kontrol edin ve gerekiyorsa doğru şekilde ayarlayın.
○ Testere zincirı körleşince üniteyi kullanmaya ara verin ve "Zincir biçağinin bileylenmesi" bölümüne uygun bir şekilde bileyleyin.
○ Paslanmaya karşı koruma sağlamak için, her kullanımdan sonra testere zincirini ve kılavuz çubukları dikkatlice yağlayın.

NOT

Yan kapağı, zincir dişlisini, zincir yağı ağzını ve kılavuz çubuğunu temizlerken, “Testere zincirini takma (değiştirme)” prosedürüne bakın ve testere zincirini sökün.

2. Yan kapağın ve zincir dişlisinin temizlenmesi (Şek 38)

Parçaların içinde kalan tüm talaş veya tozu temizleyin ve çıkarın.

3. Zincir yağı boşaltma ağzının temizlenmesi (Şek. 39)

Zincir yağı boşaltma ağzını temizlemeden önce yan kapağı ve kılavuz çubuğu sökün.

4. Kılavuz çubuğun temizlenmesi (Şek. 40)

Kılavuz çubuğun veya yağ boşaltma ağzının oluklarında testere talaşı vs. birikirse yağ akışı kısıtlanabilir ve ünite arızalanabilir.

Kullandıktan sonra ve testere zincirini değiştirirken kılavuz çubuğunu çıkarın oluklarda kalan testere talaşını iyice giderin. (bkz. "Testere zincirinin takılması (yenisiyle değiştirilmesi)").

5. Zincir freni temizlenmesi (Şek. 41)

Boşluktan testere gövdesine tüm talaşları temizlemek için bir fırça kullanın.

6. Zincir yakalayıcının kontrolü (Şek. 42)

Zincir yakalayıcı, zincir gevşerse veya koparsa testere zincirinin operatöre çarpmasını önlemek için tasarlanmıştır.

Zincir yakalayıcı yan kapağa entegre edilmiştir.

Zincir yakalayıcının hasar görmediğini onaylamak için kontrol edin.

7. Montaj vidalarının incelenmesi

Tüm montaj vidalarını düzenli olarak inceleyin ve sağlam şekilde sıkılı olduğundan emin olun. Gevşeyen vidaları derhal sıkın. Gevşemiş vidalar ciddi tehlikelere yol açabilir.

8. Motorun bakımı

Motorun sargısı aletin "kalbidir".

Sargının hasar görmesi veya yağ ya da suyla ıslanmaması için gerekli özeni gösterin.

9. Batarya ve batarya montaj bölmesinin temizliği (Şek. 43)

UYARI

Bir hava tabancası ile temizlik yaparken koruyucu gözlük ve bir toz maskesi takın.

Bunun yapılmaması, molozların veya tozların solunmasına ya da göze kaçmasına neden olabilir.

Tüm talaş veya tozu temizlemek ve testereyi temiz tutmak için bir fırça veya hava üfleme tabancası kullanın.

NOT

○ Kullanım sırasında talaş ve tozun birikmesine izin vermek pilin düşmesine veya diğer kazalara neden olabilir.

Talaş ve tozun birikmesine izin vermek ayrıca batarya ve terminaller arasında temas arızası dahil olmak üzere arızalara yol açabilir.

○ Temizledikten sonra, pilin kolayca çıkarılıp tekrardan alet gövdesine takılabildiğini kontrol edin.

10. Aletin dışının temizlenmesi

Zincirli testere kirlenmişse, yumuşak bir kuru bezle veya sabunlu suyla hafifçe nemlendirilmiş bir bezle silin. Plastiği eritebileceklerinden, klorlu çözücüler, benzin veya tiner kullanmayın.

11. Saklama

○ Tüm parçaları etraflıca temizleyin. Metal parçaları ince bir korozyon önleyici katman ile kaplayın.
○ Depolamadan önce, varsa hasarlı bölgeleri onardığınızdan emin olun.
Üniteyi depoya kaldırmadan önce her bir parçasını temizleyip gereken bakımları yapın ve zincir kutusunu kılavuz çubuğa monte edin.
- Elektrikli aleti ve aküyü 40°C'den düşük sıcaklıkta ve çocukların ulaşamayacağı bir yerde saklayın.

NOT

Lityum-iyon Bataryaları Saklama.

Lityum-iyon bataryaları saklamadan önce tamamen şarj olduklarıından emin olun.

Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir.

Bununla birlikte, önemli ölçüde azalan batarya kullanım süresi, bataryaların iki ila beş kez üstüste şarj edilip kullanılmasıyla düzeltilebilir.

Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir.

iKAZ

Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır.

HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli not

Daima belirlenmiş orijinal bataryalardan birini kullanın. Tarafımızca belirlenenler dışındaki bataryalarla kullanılmaları durumunda, veya bataryanın sökülmesi ve modifiye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz.

GARANTI

HiKOKI Elektrikli El Aletlerine düzenlemeler çerçevesinde garanti vermekteyiz. Bu garanti, yanlış veya kötü kullanım, normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, Elektrikli El Aleti, sökülmemiş bir şekilde, bu kullanım kılavuzunun sonunda bulunan GARANTI BELGESİYLE birlikte bir HiKOKI yetkili servis merkezine gönderilmelidir.

Havadan yayılan gürültü ve titreşimle ilgili bilgiler

Olçülen değerlerin EN62841 ve ISO 4871'ē uygun olduğu tespit edilmiştir.

Ölçülmüş A-ağırlıklı ses gücü seviyesi: 98 dB (A)

Olçülmüş A-ağırlıklı ses basınç seviyesi: 88 dB (A)

Belirsizlik K: 3dB (A)

Kulak koruma cihazı takın.

EN62841'e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı).

a_h = 2,5 ~m / s^2

Belirsizlik K = 1,5 m/s ^2

Beyan edilen titreşim toplam değeri ve beyan edilen gürültü emisyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti başka bir aletle kıyaslamak için kullanılabilir.

Aynı zamanda maruz kalmaya dair bir ön değerlendirmede de kullanılabilirler.

UYARI

• Elektrikli aletin gerçek kullanımı sırasındaki titreşim ve gürültü emisyonları, aletin kullanım şekline, özellikle hangi tür iş parçası işlendiğine bağlı olarak beyan edilen toplam değerden farklı olabilir ve
  ○ Gerçek kullanım koşullarındaki risklerin değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate almak suretiyle) operatörü korumak için gerekli güvenlik önlemlerini belirlemek için.

NOT

HiKOKI'nin süregelen araştırma ve geliştirme programına bağlı olarak burada belirtilen teknik özelliklerde önceden bildirimde bulunulmadan değişiklik yapılabilir.

SORUN GİDERME

Alet normal şekilde çalışmazsa, aşağıdaki tabloda belirtilen kontrolleri uygulayın. Bu kontroller sorunu çözmezse, saticınıza veya HiKOKI Yetkili Servis Merkezine danışın.

Belirti Olası Nedeni Çözüm
Motordan ses geliyor, ancak testere zinciri...O hareket etmiyorO rahatça hareket edemiyor	Zincir freni etkinleştirilmiş olabilir.	Zincir frenini kolunu kendinize doğru çekerek serbest bırakın.
	Testere zinciri çok fazla gerilmiş.	Testere zincirinin gergisini kontrol edin; çok fazla gerilmişse biraz gevşetin.
	Testere zinciri zincir dişlisinden çıkıyor.	Testere zincirinin zincir dişlisine doğru bir şekilde takıldığını kontrol edin.
	Yan kapağın içinde...→ testere talaşı sıkışmış→ yabancı madde sıkışmış	Yan kapağı temizleyin.
	Kılavuz çubuğun oluşunda...→ testere talaşı sıkışmış→ yağ akışı yok	Kılavuz çubuk oluşunu ve yağ deliğini temizleyin.Yağ tankında yağ bulunduğunu kontrol edin, gerekiyorsa yağ ekleyin.
Zincirin körlüğü Testere zinciri...→ aşınmış veya bıçak kırılmış→ paslanmış	Testere zincirini bileyleyin.Aşınma veya kopma çok ağırsa, yeni bir testere zinciriyle değiştirin.
	Testere zincirinin yönü tersine dönmüş.	Doğru yöne doğru yeniden takın.
	Testere zinciri yeterince gergin değil.	Testere zinciri gergisini kontrol edin ve gevşekse sıkın.
Zincir yağıO yavaş akıyorO dışarı çıkmıyor (sıkışıyor)	Yağ tankında yeterince zincir yağı yok.	Zincir yağı ekleyin.
	Zincir yağı boşaltma ağzı tıkanmış.	Zincir yağı boşaltma ağzını temizleyin.

SIMBOLURI

AVERTISMENT
