INSTRUKCJA OBSŁUGI CS1825DC HiKOKI

Następujące oznaczenia są symbolami używanymi w instrukcji elektronarzędzia. Przed rozpoczęciem użytkowania należy się upewnić, że ich znacznie jest zrozumiałe.

	CS1825DC: Akumulatorowa Piła łańcuchowa
	Aby zmniejszyć ryzyko odniesienia obrażeń, użytkownik powinien przeczytać instrukcję obsługi.
	Nie należy używać elektronarzędzia podczas deszczu lub pozostawiać go na zewnątrz podczas deszczu.
	Dotyczy tylko państw UENie wyrzucaj elektronarzędzi wraz z odpadami z gospodarstwa domowego!Zgodnie z Europejską Dyrektywą2012/19/UE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska.
	Przeczytać, zrozumieć i przestrzegać wszystkich ostrzeżeń oraz instrukcji zawartych w tym podręczniku i umieszczonych na urządzeniu.
	Podczas używania urządzenia zawsze stosować ochronę oczu, głowy i słuchu.
	Uważać na odrzut pilarki łańcuchowej i unikać kontaktu z końcówką prowadnicy.
	Zawsze używać pilarki łańcuchowej oburącz.
	Ważne jest, aby nosić odzież ochronną zabezpieczającą stopy, nogi, dłonie, przedramiona i głowę.
	Niniejsza piła łańcuchowa przeznaczona jest do użytku wyłącznie przez przeszkolonego pracownika pielęgnacji drzewostanu.Użytkowanie bez odpowiedniego przeszkolenia może prowadzić do poważnych obrażeń ciała.
	Regulacja dopływu oleju do łańcucha
	Odłącz akumulator

ZASADNICZE PODZESPOŁY URZĄDZENIA (Rys. 1)

A: Bateria (sprzedawane oddzielnie): Źródło zasilania napędu urządzenia.
B: Przełącznik: Urządzenie uruchamiane palcem.
C: Dźwignia blokady: Dźwignia uniemożliwiająca przypadkowe naciśnięcie spustu.
D: Hamulec łańcucha: Urządzenie zatrzymujące lub blokujące łańcuch piły.
E: Pokrywa boczna: Pokrywa ochronna prowadnicy łańcucha piły, sprzęgła i koła łańcuchowego, kiedy piła łańcuchowa jest używana.
F: Nakrętka: Nakrętka do mocowania pokrywy bocznej.
G: Sruba napinająca: Urządzenie regulacji naprężenia łańcucha piły
H: Uchwyt przedni: Uchwyt wsporczy umieszczony na lub w kierunku przodu korpusu.
I: Rękojeść tylna (Rękojeść górna): Uchwyt pomocniczy umieszczony z tyłu korpusu głównego
J: Łańcuch piły: Łańcuch służący, jako narzędzie tnące.
K: Pręt prowadnicy: Część podpierająca i prowadząca łańcuch piły.
L: Korek zbiornika oleju: Korek do zamykania zbiornika oleju.
M: Wziernik oleju: Okienko do sprawdzania ilości oleju łańcuchowego.
N: Haczyk: Narzędzie do podwieszania urządzenia za pomocą liny itp.
O: Dozownik oleju: Pojemnik na olej.
P: Futerał łańcucha: Futerał do przykrywania prowadnicy i łańcucha piły, kiedy urządzenie nie jest używane.
Q: Uniwersalny klucz nasadowy: Narzędzie do demontażu lub montażu pokrywy bocznej i napinania łańcucha pilarki.

OSTRZEŻENIE

Piła łańcuchowa (CS1825DC) jest przeznaczona do prac pielęgnacyjnych drzewostanu. Piły mogą używać tylko osoby przeszkolone w pielęgnacji drzew. Należy stosować się do wszelkich wskazówek literaturowych, procedur i zaleceń publikowanych przez organizacje branżowe. Niestosowanie się do nich powo duje zwiększenie ryzyka wypadku. W przypadku prac nadrzewnych zalecamy każdorazowe korzystanie z podnośnika. Korzystanie z olinowania jest szczególnie niebezpieczne i wymaga specjalnego przeszkolenia. Operator musi zostać przeszkolony i znać procedury korzystania z zabezpieczeń oraz sprzętu wspinaczkowego. Zawsze należy używać ograniczników dla operatora i piły.

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE ELEKTRONARZĘDZI

⚠ OSTRZEŻENIE

Należy zapoznać się ze wszystkimi wskazówkami bezpieczeństwa, instrukcjami, ilustracjami i danymi technicznymi tego elektronarzędzia.

Nieprzestrzeganie wszystkich wymienionych poniżej instrukcji może być przyczyną porażenia prądem, pożaru i/lub poważnych obrażeń.

Ostrzeżenia i wskazówki bezpieczeństwa należy zachować do wglądu.

Wykorzystywane w treści wskazówek bezpieczeństwa określenie „elektronarzędzie” odnosi się do narzędzi zasilanych z sieci elektrycznej (przewodowych) lub z akumulatora (bezprzewodowych).

1) Bezpieczeństwo na stanowisku pracy

a) Stanowisko pracy należy utrzymywać w czystości i odpowiednio oświetlać.

Nieporządek lub nieodpowiednie oświetlenie stanowiska pracy może być przyczyną wypadków.

b) Elektronarzędzi nie należy użytkować w miejscach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pyłów.

Pracujące elektronarzędzie wytwarza iskry, które mogą spowodować zapłon pyłu lub oparów.

c) Dzieci oraz osoby postronne powinny pozostawać z dala od pracującego elektronarzędzia.

Dekoncentracja może być przyczyną utraty kontroli nad elektronarzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda sieciowego. Wtyczki nie wolnow jakikołwiek sposób modyfikować. Elektronarzędzia posiadające uziemienie powinny być użytkowane z wtyczkami przejściowymi.

Użytkowanie niemodyfikowanych wtyczek oraz korzystanie z odpowiednich gniazd sieciowych zmniejsza ryzyko porażenia prądem.

b) Należy unikać kontaktu z powierzchniami jakichkolwiek uziemionych elementów, takich jak rury, grzejniki, kuchenki lub chłodziarki.

Ryzyko porażenia prądem wzrasta, gdy ciało jest uziemione.

c) Elektronarzędzi nie wolno narażać na działanie deszczu lub wilgoci.

Obecność wody wewnątrz elektronarzędzia zwiększa ryzyko porażenia prądem.

d) Przewodu zasilającego nie wolno używać w sposób niezgodny z jego przeznaczeniem. Przewodu zasilającego nie wolno używać do przenoszenia bądź ciągnięcia elektronarzędzia, ani do odłączania go od zasilania.

Przewód zasilający należy chronić przed kontaktem ze źródłami ciepła, olejem, ostrymi krawędziami lub poruszającymi się częściami. Uszkodzony lub zapętlony przewód zasilający zwiększa ryzyko porażenia prądem.

e) W przypadku użytkowania elektronarzędzia na wolnym powietrzu należy korzystać z przedłużaczy do tego celu przeznaczonych.

Używanie przedłużaczy przeznaczonych do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem.

f) Jeżeli praca elektronarzędziem musi być wykonywana w miejscu o dużej wilgotności, należy zawsze korzystać ze źródła zasilania zabezpieczonego wyłącznikiem różnicowoprowadowym.

Korzystanie z wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Podczas użytkowania elektronarzędzia należy zachowywać ostrożność, koncentrować się na wykonywanej pracy i postępować zgodnie z zasadami zdrowego rozsądku.

Elektronarzędzia nie powinny być użytkowane przez osoby zmęczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw.

Stosowane – odpowiednio do panujących warunków – wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub słuchawki ochronne, zmniejsza ryzyko odniesienia obrażeń.

b) Należy używać wyposażenia ochronnego. Należy zawsze nosić okulary ochronne.

Stosowane – odpowiednio do panujących warunków – wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub słuchawki ochronne, zmniejsza ryzyko odniesienia obrażeń.

c) Należy uniemożliwić przypadkowe uruchomienie. Przed podłączeniem elektronarzędzia do gniazda zasilania i/lub zestawu akumulatorowego, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położeniu wyłączenia.

Ze względów bezpieczeństwa nie należy przenosić elektronarzędzi, trzymając palec na wyłączniku, ani podłącać do zasilania elektronarzędzi, których wyłącznik znajduje się w położeniu włączenia.

d) Przed włączeniem elektronarzędzia usunąć wszystkie klucze regulacyjne.

Pozostawienie klucza regulacyjnego połączonego z częścią obrotową elektronarzędzia może być przyczyną obrażeń.

e) Nie sięgać elektronarzędziem zbyt daleko. Należy zawsze pamiętać o stabilnej postawie i zachowaniu równowagi.

Zapewnia to lepsze panowanie nad elektronarzędziem w nieoczekiwanych sytuacjach.

f) Należy nosić odpowiednią odzież. Nie nosić luźnej odzieży ani biżuterii. Chronić włosy i odzież przed kontaktem z ruchomymi częściami urządzenia.

Luźna odzież, bizuteria lub długie włosy mogą zostać pochwycone i wciągnięte przez ruchome części narzędzia.

g) Jeżeli elektronarzędzie wyposażone jest w złącze dla urządzenia do odprowadzania i gromadzenia pytów, należy pamiętać o właściwym podłączeniu i poprawnym użytkowaniu takiego urządzenia.

Korzystanie z urządzeń do odprowadzania i gromadzenia pyłu zmniejsza zagrożenia związane z obecnością pyłu.

h) Nie pozwól, aby wprawa osiągnięta w wyniku częstego korzystania z narzędzi pozwalała na beztroskę i ignorowanie zasad bezpieczeństwa narzędzi.

Nieostrożne działanie może spowodować poważne obrażenia w ciągu ułamka sekundy.

4) Obsługa i konserwacja elektronarzędzi

a) Nie używać elektronarzędzia ze zbyt dużą siłą. Należy wykorzystywać elektronarzędzie odpowiednie dla wykonywanej pracy.

Elektronarzędzie przeznaczone do wykonania określonej pracy wypełni swoje zadanie lepiej i w sposób bardziej bezpieczny, jeżeli praca będzie wykonywana z zalecaną prędkością.

Polski

b) Nie należy użytkować elektronarzędzia, którego wyłącznik jest uszkodzony.

Każde elektronarzędzie, które nie może być właściwie włączane ani wyłączane, stanowi zagrożenie i musi zostać naprawione.

c) Przed przystąpieniem do jakichkolwiek regulacji bądź wymiany akcesoriów oraz kiedy elektronarzędzie nie będzie używane przez dłuższy czas, należy odłączyć wtyczkę elektronarzędzia od źródła zasilania i/ lub odłączyć od elektronarzędzia zestaw akumulatorowy (jeśli jest to możliwe).

Powyższe środki bezpieczeństwa mają na celu wyeliminowanie ryzyka przypadkowego uruchomienia urządzenia.

d) Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci; osobom, które nie znają zasad obsługi elektronarzędzi lub niniejszych zaleceń nie wolno udzielać pozwolenia na użytkowanie elektronarzędzia.

Użytkowanie elektronarzędzi przez osoby, które nie zostały właściwie poinstruowane, może stanowić zagrożenie.

e) Elektronarzędzia i akcesoria należy konserwować. Przed rozpoczęciem pracy należy sprawdzić, czy ruchome części są poprawnie umieszczone, czy nie są zakleszczone lub uszkodzone i czy nie występują jakiekolwiek inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę elektronarzędzia. W razie uszkodzenia przed kolejnym użyciem elektronarzędzie musi zostać naprawione.

Wiele wypadków następuje z powodu nieprawidłowej konserwacji elektronarzędzi.

f) Narzędzia tnące powinny być zawsze ostre i czyste.

Narzędzia tnące powinny być utrzymywane we właściwym stanie, z odpowiednio ostrymi krawędziami tnącymi – zmniejsza to ryzyko zakleszczenia narzędzia i ułatwia kontrolę nad nim.

g) Elektronarzędzia, akcesoria, wiertła, narzędzia tnące itp. należy zawsze obsługiwać w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy.

Używanie elektronarzędzia w celach niezgodnych z jego przeznaczeniem może stanowić zagrożenie.

h) Utrzymywać uchwyty i powierzchnie chwytania suche, czyste i wolne od oleju i smaru.

Sliskie uchwyty i powierzchnie chwytania uniemożliwiają bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych sytuacjach.

5) Obsługa i konserwacja elektronarzędzia akumulatorowego

a) Do ładowania można wykorzystywać wyłącznie ładowarki wymienione przez producenta.

Ładowarka właściwa dla ładowania konkretnego typu zestawów akumulatorowych może wywołać pożar, jeśli zostanie użyta do ładowania innego typu zestawów akumulatorowych.

b) Do zasilania elektronarzędzi należy używać wyłącznie przeznaczonych dla nich zestawów akumulatorowych.

U żywanie innych zestawów akumulatorowych może być przyczyną obrażeń lub pożaru.

c) Jeśli zestaw akumulatorowy nie jest używany, należy go przechowywać z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby, bądź inne niewielkie metalowe przedmioty, które mogą spowodować zwarcie zacisków.

Zwarcie zacisków akumulatora może być przyczyną poparzeń lub pożaru.

d) W skrajnie niesprzyjających warunkach może dojść do wycieku elektrolitu z akumulatora – należy unikać kontaktu z elektrolitem. Jeśli dojdzie do przypadkowego kontaktu z elektrolitem, miejsce kontaktu należy przepłukać wodą. W przypadku kontaktu elektrolitu z oczami należy dodatkowo zgłosić się do lekarza.

Elektrolit wyciekający z akumulatora może powodować podrażnienia lub poparzenia.

e) Nie korzystać z zestawu akumulatorowego ani narzędzia, które uległy uszkodzeniu lub zostały zmodyfikowane.

Uszkodzone lub zmodyfikowane akumulatory mogą działać w nieprzewidywalny sposób i w konsekwencji prowadzić do pożaru, wybuchu lub ryzyka obrażeń.

f) Nie wystawiać zestawu akumulatorowego ani narzędzia na działanie ognia lub nadmiernej temperatury.

Narażenie na działanie ognia lub temperatury powyżej 130°C może spowodować wybuch.

g) Postępować zgodnie ze wszystkimi instrukcjami ładowania i nie ładować zestawu akumulatorowego ani narzędzia poza zakresem temperatury podanym w instrukcjach.

Ładowanie nieprawidłowo lub w temperaturze wykraczającej poza podany zakres może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.

6) Serwis

a) Elektronarzędzia mogą być serwisowane wyłącznie przez wykwalifikowanych techników serwisowych, z zastosowaniem oryginalnych części zamiennych.

Jest to gwarancją utrzymania bezpieczeństwa obsługi elektronarzędzia.

b) Nigdy nie należy naprawiać uszkodzonych zestawów akumulatorowych.

Naprawa zestawów akumulatorowych powinna być przeprowadzana wyłącznie przez producenta lub autoryzowane centrum serwisowe.

UWAGA

Dzieci oraz osoby niepełnosprawne powinny pozostawać z dala od pracującego elektronarzędzia. Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci i osób niepełnosprawnych.

WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE AKUMULATOROWEJ PILARKI ŁAŃCUCHOWEJ

1) Ogólne ostrzeżenia dotyczące bezpieczeństwa pracy pilarką łańcuchową
a) Ta pilarka łańcuchowa nie jest przeznaczona do ścinania drzew. Użycie pilarki łańcuchowej do prac niezgodnych z jej przeznaczeniem może spowodować poważne obrażenia ciała operatora lub osób postronnych.
b) Operator musi zostać przeszkolony z bezpiecznych technik wspinaczkowych oraz korzystania z wszystkich dodatkowych środków bezpieczeństwa, jak uprząż, pętle, pasy, lina i karabińczyki, jak również innych systemów zabezpieczających przed upadkiem z wysokości dla operatora i piły.
Uzyskanie bezpiecznego miejsca na drzewie dla wszystkich pozycji pracy ma kluczowe znaczenie w zapobieganiu występowania niebezpiecznych sytuacji.
c) Nosić środki ochrony wzroku i słuchu oraz wyposażenie ochronne zabezpieczające głowę, przedramiona, dłonie, nogi i stopy, przeznaczone do wspinania się na drzewa. Odpowiedni sprzęt ochronny zmniejszy obrażenia ciała spowodowane latającymi odłamkami lub przypadkowym kontaktem z łańcuchem pilarki.
d) Wolno ciąć tylko drewno. Nie wolno używać piły łańcuchowej niezgodnie z przeznaczeniem. Na przykład: nie używać pilarki łańcuchowej do cięcia metalu, tworzyw sztucznych, muru lub materiałów budowlanych innych niż drewno. Użycie piły łańcuchowej do czynności innych niż przewidziane może stworzyć sytuacje zagrożenia.
e) Piłę łańcuchową należy zawsze trzymać prawą ręką za tylny uchwyt i lewą ręką za przedni uchwyt. Trzymanie piły odwrotnie zwiększa ryzyko obrażeń osób i nie wolno tego nigdy robić.
f) Trzymać pilarkę tylko za izolowane powierzchnie uchwytów, ponieważ łańcuch może zetknąć się z ukrytym okablowaniem. Łańcuchy pilarki stykające się z przewodem pod napięciem mogą sprawić, że odsłonięte metalowe części pilarki będą pod napięciem i mogą porazić prądem operatora.
g) Kiedy piła łańcuchowa pracuje wszystkie części ciała należy trzymać z dala od łańcucha piły. Przed uruchomieniem piły łańcuchowej upewnić się, że łańcuch piły do niczego nie dotyka. Moment nieuwagi podczas pracy z piłą łańcuchową może spowodować wciągnięcie odzieży lub ciała przez łańcuch piły.
h) Podczas cięcia naprężonej gałęzi uważać na jej gwałtowne odgięcie. Kiedy naprężenie włókien drewna zostanie uwolnione naprężona gałąź może gwałtownie się wyprostować powodując uderzenie operatora i/lub doprowadzić do utraty kontroli na piłą łańcuchową.
i) Zachować szczególną ostrożność podczas przecinania cienkich gałęzi. Materiał młodego drzewa może chwycić łańcuch piły i odbić ją w kierunku operatora lub wyprowadzić go z równowagi.
j) Przestrzegać instrukcji w przypadku usuwania zablokowanego materiału oraz przechowywania lub serwisowania pilarki łańcuchowej. Dopilnować, aby wyłącznik znajdował się w położeniu wyłączonym, a akumulator był wyjęty. Nagłe uruchomienie pilarki łańcuchowej podczas usuwania zablokowanego materiału lub serwisowania może prowadzić do poważnych obrażeń ciała.

k) Na czas transportu lub przechowywania pilarki łańcuchowej zawsze zakładać futerał na łańcuch. Podczas transportu lub przechowywania pilarki łańcuchowej należy zawsze zakładać osłonę prowadnicy. Prawidłowe manipulowanie piłą łańcuchową zredukuje prawdopodobieństwo przypadkowego kontaktu z poruszającym się łańcuchem piły.
1) Przestrzegać instrukcji smarowania, napinania łańcucha oraz wymiany prowadnicy i łańcucha. Niewłaściwie napięty lub nasmarowany łańcuch może albo ulec zerwaniu albo spowodować zwiększenie możliwości odbicia.
2) Odbicie - przyczyny i zapobiegnie przez operatora: Kiedy nosek lub końcówka prowadnicy dotknie przedmiotu lub kiedy drewno zamknie się i zakleszczy łańcuch piły w mieści cięcia może dojść do odbicia. (Rys. 2)
Kontakt końcówki może w niektórych przypadkach spowodować gwałtowne cofnięcie, podbijając prowadnicę do góry i do tyłu w kierunku operatora. Zakleszczenie łańcucha piły na górze prowadnicy może popchnąć prowadnicę gwałtownie w kierunku operatora.
Każda z tych reakcji może spowodować utratę kontroli nad piłą co może doprowadzić do serii poważnych obrażeń osób. Nie wolno polegać wyłącznie na urządzeniach bezpieczeństwa wbudowanych w piłę. Użytkownik piły łańcuchowej musi podjąć szereg działań, które mają zapewnić, że prace związane z cięciem nie będą powodować wypadków ani obrażeń. Odbicie jest wynikiem niewłaściwego użytkowania maszyny i/lub niewłaściwych procedur lub warunków roboczych; można go uniknąć, podejmując poniższe środki ostrożności:
a) Utrzymywać pewny chwyt z kciukami i placami owiniętymi wokół uchwytów piły łańcuchowej, z obydwoma rękoma na pile i ustawić ciało oraz ramiona tak, aby przeciwstawić się siłom odbicia. (Rys. 3) Operator może kontrolować siły odbicia, jeżeli podjęte zostaną odpowiednie środki ostrożności. Nie pozwolić na swobodny ruch pił y łańcuchowej.
b) Nie sięgać narzędziem za daleko. Pomaga to zapobiegać niezamierzonemu kontaktowi końcówki i umożliwia lepsze kontrolowanie piły łańcuchowej w nieoczekiwanych sytuacjach.
c) Używać wyłącznie zamiennych prowadnic i łańcuchów tnących określonych przez producenta. Nieprawidłowe prowadnice i łańcuchy zamienne mogą spowodować pęknięcie łańcucha i/lub odbicie.
d) Przestrzegać instrukcji producenta dotyczących ostrzenia i konserwacji łańcucha piły. Zmniejszenie wysokości sprawdzianu głębokości może prowadzić do zwiększonego odbicia.

DODATKOWE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

1. Pracować bez nacisku. Dodatkowo, zawsze utrzymywać odpowiednią ciepłotę ciała.
2. Kiedy piła łańcuchowa pracuje wszystkie części ciała należy trzymać z dala od łańcucha piły.
3. Przed wykonaniem pracy zapoznać się dokładnie z wymaganymi procedurami pracy i pracować tak, aby unikać wypadków, w przeciwnym razie może dojść do obrażeń.

Polski

1. Nie wolno używać urządzenia w przypadku złej pogody takiej jak siny wiatr, deszcz, śnieg, mjła lub w obszarach narażonych na lawiny kamienne lub śnieżne. W przypadku złej pogody pogorszona może być ocena sytuacji, a drgania mogą prowadzić do katastrofy.

2. Nie wolno używać urządzenia przy słabej widzialności, tak jak podczas złej pogody lub w nocy. Dodatkowo nie wolno używać go podczas deszczu lub w miejscach narażonych na deszcz.

Niestabilne podparcie stóp lub utrata równowagi mogą prowadzić do wypadku.

1. Przed uruchomieniem narzędzia sprawdzić prowadnicę oraz łańcuch piły.

○ Jeżeli prowadnica lub łańcuch piły są pęknięte lub jeżeli produkt jest porysowany albo zgięty nie wolno używać urządzenia.

○ Sprawdzić, czy prowadnica i łańcuch piły są dobrze zamontowane. Jeżeli prowadnica lub łańcuch piły są uszkodzone lub przemieszczone może to prowadzić do wypadku.

1. Przed rozpoczęciem pracy dopilnować, aby włącznik nie załączał się, gdy dźwignia blokady nie jest wciśnięta.

Jeżeli urządzenie nie pracuje poprawnie natychmiast przerwać użytkowanie i wykonać naprawę w autoryzowanym punkcie serwisowym HiKOKI.

1. Prawidłowo, zgodnie z instrukcją obsługi, zamontować łańcuch piły.

W przypadku nieprawidłowego montażu łańcuch piły może spaść z prowadnicy i może dojść do obrażeń.

1. Nigdy nie usuwać żadnych urządzeń zabezpieczających zamontowanych na pilarce łańcuchowej (hamulec łańcucha, dźwignia blokady, chwytak łańcucha itp.).

Dodatkowo nie wolno zmieniać ich działania ani unieczynniać.

Może to prowadzić do obrażeń.

1. W następujących przypadkach należy wyłączyć narzędzie i upewnić się, że łańcuch piły się nie porusza:

○ Gdy nie jest w użytku.

○ Podczas przemieszczania się do nowego miejsca pracy.

○ Podczas przeglądu, regulacji lub wymiany tańcuch piły, prowadnicy, obudowy tańcucha lub jakichkolwiek innych części.

○ Podczas uzupełniania oleju łańcuchowego.

○ Podczas usuwania kurzu itp. z korpusu.

○ Podczas usuwania przeszkód, śmieci lub wiórów powstałych w wyniku pracy w miejscu pracy.

○ Podczas zdejmowania narzędzie lub podczas odchodzenia od niego.

○ W każdym innym przypadku, kiedy spodziewane jest zagrożenie lub ryzyko.

Jeżeli łańcuch piły nadal się porusza może dojść do wypadku.

1. Pracę generalnie należy wykonywać indywidualnie. Kiedy zaangażowanych jest więcej osób należy zapewnić miedzy nimi bezpieczną odległość.

2. Pozostawać w odległości większej niż 15 m od innych osób.

Dodatkowo, podczas pracy z wieloma osobami zachowywać odległość 15 m lub większą.

○ Występuje ryzyko uderzenia odpryskami lub innymi wypadkami.

○ Przygotować alarm gwizdkiem itp. oraz określić odpowiednie metody kontaktu z pracującymi w pobliżu osobami.

1. Przed rozpoczęciem ścinania stojących drzew dopilnować, aby spełnione były następujące warunki:

○ Przed rozpoczęciem cięcia określić bezpieczne miejsce ewakuacji.

○ Zawczasu usunąć przeszkody (np. konary, krzaki).

1. Jeżeli w czasie pracy charakterystyka piły ulega pogorszeniu lub jeżeli zauważony zostanie nietypowy dźwięk lub drgania, natychmiast wyłączyć piłę i zaprzestać korzystania z niej; przekazać ją do autoryzowanego punktu serwisowego HiKOKI w celu wykonania przeglądu lub naprawy.

W przypadku kontynuacji pracy może dojść do wypadku.

1. Jeżeli narzędzie zostanie przypadkowo zrzucone lub narażone na uderzenie dokonać jego dokładnego przeglądu pod kątem uszkodzeń lub pęknięć i upewnić się, że nie ma odkształceń.

Jeżeli narzędzie jest uszkodzone, pęknięte lub odkształcone może dojść do wypadku.

1. Podczas transportowania narzędzia samochodem zabezpieczyć je przed przemieszczaniem się.

Występuje ryzyko wypadku.

1. Nie wolno włączać narzędzia, kiedy obudowa łańcucha nie jest przymocowana.

Może to prowadzić do obrażeń.

1. Upewnić się, że w materiale nie ma żadnych gwoździ ani innych ciał obcych.

Jeżeli łańcuch piły uderzy w gwóźdź, może dojść do obrażeń.

1. W celu uniknięcia zakleszczenia prowadnicy w materiale podczas cięcia krawędzi lub pod naciskiem ciętego materiału, w pobliżu pozycji cięcia zamontować platformę współczą.

Jeżeli prowadnica zostanie zakleszczona może dojść do wypadku.

1. Jeśli narzędzie ma być transportowane lub przechowywane po użytku, zdjąć łańcuch pilarki lub założyć futerał na łańcuch.

Jeżeli łańcuch piły zetknie się z ciałem, może dojść do obrażeń.

1. Odpowiednia troska o narzędzie.

○ W celu zapewnienia, że praca zostanie wykonana bezpiecznie i wydajnie należy troszczyć się o łańcuch piły celem zapewnienia jego optymalnych charakterystyk cięcia.

○ Podczas wymiany łańcucha piły lub prowadnicy, konserwacji korpusu, dolewania oleju itp., należy postępować zgodnie z instrukcją obsługi.

1. W celu wykonania napraw narzędzia zwrócić się do warsztatu.

○ Nie wolno modyfikować produktu, ponieważ spełnia on wymagania mających zastosowanie norm bezpieczeństwa.

○ Wszystkie naprawy należy zawsze powierzać autoryzowanym punktom serwisowym HiKOKI.

Próba samodzielnej naprawy narzędzia może doprowadzić do wypadku lub zranienia.

1. Kiedy narzędzie nie jest używane zapewnić jego prawidłowe przechowywanie.

Spuścić olej łańcuchowy i przechowywać narzędzie w suchym miejscu, poza zasięgiem dzieci lub w miejscu zamkniętym.

1. Jeżeli naklejka ostrzegawcza nie jest czytelna, ulegnie oderwaniu lub jest z innego powodu niewyraźna należy nakleić nową naklejkę ostrzegawczą.

Naklejki ostrzegawcze dostępne są w autoryzowanych punktach serwisowych HiKOKI.

1. Podczas pracy, jeżeli obowiązują lokalne zalecenia lub przepisy, należy ich przestrzegać.

2. Upewnić się, że akumulator jest włożony prawidłowo. Żle założony akumulator może wypaść z urządzenia i spowodować wypadek.

3. Nie używać produktu, jeśli narzędzie lub styki akumulatora (mocowanie akumulatora) są odkształcone.

Włożenie akumulatora do narzędzia może spowodować zwarcie, które może prowadzić do emisji dymu lub zapłonu.

1. Útrzymywać styki narzędzia (mocowanie akumulatora) wolne od opiłków, wiórów i pyłu.

○ Przed użyciem sprawdzić, czy w okolicy styków akumulatora nie doszło do nagromadzenia wiórów, opiłków i pyłu.

○ Podczas eksploatacji unikać opadania wiórów, opiłków lub pyłu z narzędzia na akumulator.

○ W przypadku wstrzymania pracy lub po użytku nie pozostawiać narzędzia w miejscu narażonym na spadające opiłki, wióry lub pył.

W przeciwnym razie może dojść do zwarcia, które może prowadzić do emisji dymu lub zapłonu.

1. Zawsze używać narzędzia i akumulatorów w temperaturach od -5°C do 40°C.

ŚRODKI OSTROŻNOŚCI DOTYCZĄCE AKUMULATORA I ŁADOWARKI (sprzedawane oddzielnie)

1. Zawsze należy ładować akumulator w temperaturze pomiędzy 0–40°C. Jeżeli temperatura spadnie poniżej 0°C, może to być przyczyną przeładowania, które jest zjawiskiem niebezpiecznym. Akumulator nie może być ładowany w temperaturze wyższej niż 40°C.

Najbardziej odpowiednia do ładowania to 20–25°C.

1. Ładowarki nie należy używać nieprzerwanie. Po zakończeniu jednego ładowania, a przed rozpoczęciem kolejnego ładowania akumulatora, ładowarkę należy pozostawić na około 15 minut.

2. Komorę, w której umieszczany jest akumulator, należy chronić przed zabrudzeniem.

3. Nigdy nie demontować akumulatora ani ładowarki.

4. Nigdy nie zwierać zacisków akumulatora. Zwarcie zacisków akumulatora powoduje wygenerowanie wysokiego napięcia i przegrzanie Wynikiem tego może być spalenie lub uszkodzenie akumulatora.

5. Akumulatora nie wolno wrzucać do ognia. Podpalenie akumulatora może spowodować jego wybuch.

6. Kórzystanie z w pełni wyczerpanego akumulatora spowoduje uszkodzenie ładowarki.

7. Akumulator należy przekazać do punktu sprzedaży, w którym został zakupiony, kiedy tylko jego żywotność po naładowaniu uniemożliwia jego efektywne użytkowanie. Nie wyrzucać zużytego akumulatora.

8. W otwory wentylacyjne ładowarki nie wolno wkładać żadnych przedmiotów.

Umieszczanie w otworach wentylacyjnych ładowarki metalowych lub łatwopalnych przedmiotów powoduje powstanie zagrożenia porażeniem prądem lub uszkodzenia ładowarki.

UWAGI DOTYCZĄCE AKUMULATORA LI-ION

Aby wydłużyć czas eksploatacji akumulatora li-ion, jest on wyposażony w funkcję wyłączania. W przypadkach opisanych poniżej w punktach 1-3 silnik może zatrzymać się w czasie użytkowania produktu, nawet jeżeli wyłącznik jest wciśnięty. Nie jest to oznaką awarii, ale efekt działania funkcji wyłączania.

1. Gdy akumulator się wyczerpie, silnik wyłączy się. W takim przypadku należy go niezwłocznie naładować.

2. Silnik wyłączy się w przypadku przeładowania narzędzia. W takim przypadku należy zwolnić przełącznik narzędzia i wyeliminować przyczynę przeładowania. Po wyeliminowaniu szkodliwego czynnika, można ponownie włączyć urządzenie.

3. Jeżeli w warunkach intensywnej pracy akumulator się przegrzewa, może to powodować przerywanie zasilania.

W takim wypadku należy zaprzestać używania akumulatora i pozostawić go do ostygnięcia. Po ostygnięciu akumulator nadaje się do dalszego używania.

Dodatkowo należy stosować się do poniższych uwag i ostrzeżeń.

OSTRZEŻENIE

Aby zapobiec wyciekom, przegrzaniu, emisji dymu, wybuchowi lub zapaleniu się akumulatora, należy stosować się do wszystkich wymienionych poniżej środków ostrożności

1. Należy upewnić się, że drobne wióry i pył nie gromadzą się na akumulatorze.

○ Podczas pracy należy uważać, aby wióry i pył nie osadzały się na akumulatorze.

○ Usuwać wióry i pył, które opadają na akumulator, aby nie gromadziły się na jego powierzchni.

○ Nie przechowywać nieużywanych akumulatorów w pomieszczeniach silnie zapylonych.

○ Przed przechowywaniem akumulatora, należy usunąć z niego wióry i pył. Nie należy przechowywać akumulatora razem z częściami metalowymi (śruby, gwoździe itp.).

1. Nie przekłuwaj akumulatora ostrymi przedmiotami, takimi jak gwoździe, nie uderzaj młotkiem, nie przygniataj, nie rzucaj ani nie poddawaj akumulatora wstrząsom.

2. Nie używaj akumulatora, który nosi wyraźne ślady uszkodzenia lub odkształcenia.

3. Nie używaj akumulatora do celów innych, niż opisane.

4. Jeśli ładowanie akumulatora nie powiedzie się, nawet po upływie określonego czasu ładowania, natychmiast przerwij ładowanie.

5. Nie poddawaj akumulatora działaniu wysokiej temperatury lub wysokiego ciśnienia, np. poprzez umieszczanie go w kuchence mikrofalowej, suszarce lub pojemniku ciśnieniowym.

6. W przypadku pojawienia się wycieku lub nieprzyjemnego zapachu upewnij się, że akumulator znajduje się z dala od źródeł ognia.

7. Nie używaj akumulatora w miejscach, w których występuje silna elektryczność statyczna.

8. Jeśli w trakcie użytkowania, ładowania lub przechowywania akumulatora pojawi się nieprzyjemny zapach, dojdzie do wycieku, nadmiernego nagrzania, odbarwienia lub odkształcenia bądź jeśli pojawi się jakakolwiek inna nieprawidłowość, akumulator należy natychmiast wyjąć z urządzenia lub ładowarki i zaprzestać jego użytkowania.

Polski

1. Nie zanurzać akumulatora ani nie dopuść do dostania się do wnętrza jakiejkolwiek cieczy. Dostanie się do wnętrza cieczy przewodzącej prąd, takiej jak woda, może spowodować uszkodzenia skutkujące pożarem lub wybuchem. Akumulator należy przechowywać w chłodnym, suchym miejscu, z dala od materiałów palnych i łatwopalnych. Należy unikać miejsc narażonych na działanie gazów korozyjnych.

UWAGA

1. Jeśli płyn wyciekający z akumulatora dostanie się do oczu, nie pocieraj podrażnionego miejsca. Dokładnie przemyj oczy czystą wodą, np. z kranu, i niezwłocznie skontaktuj się z lekarzem.

Jeśli płyn nie zostanie usunięty, może spowodować uszkodzenie wzroku.

1. W przypadku kontaktu płynu z akumulatora ze skorą, natychmiast dokładnie przemyj skórę czystą wodą, np. z kranu.

Płyn z akumulatora może spowodować podrażnienie skóry.

1. Jeśli w trakcie pierwszego użycia akumulator nadmiernie się nagrzeje, pojawi się nieprzyjemny zapach bądź jeśli wykryte zostaną ślady rdzy, odbarwienia, odkształcenia lub inne nieprawidłowości, należy zaprzestać jego użytkowania i zwrócić go do dostawcy lub sprzedawcy.

OSTRZEŻENIE

W razie kontaktu styków akumulatora litowo-jonowego z przedmiotami przewodzącymi prąd elektryczny może wystąpić zwarcie, które grozi wybuchem pożaru. Należy przestrzegać zamieszczonych poniżej zaleceń dotyczących przechowywania akumulatora.

○ Nie należy przechowywać akumulatora wraz z przedmiotami przewodzącymi prąd elektryczny, takimi jak opiłki metalu, gwoździe, druty stalowe, druty miedziane lub wszelkie inne przewody

○ Aby uniknąć zwarcia, akumulator powinien być zamontowany w elektronarz ędziu lub zabezpieczony pokrywą, tak aby otwory wentylacyjne były szczelnie zakryte. (Patrz Rys. 4)

INFORMACJE DOTYCZĄCE TRANSPORTU AKUMULATORA LITOWO-JONOWEGO

Podczas transportowania akumulatora litowo-jonowego należy przestrzegać następujących środków ostrożności.

OSTRZEŻENIE

Należy powiadomić firmę transportową, że opakowanie zawiera akumulator litowo-jonowy, powiadomić firmę o jego mocy wyjściowej i postępować zgodnie z poleceniami fi rmy transportowej przy organizowaniu transportu.

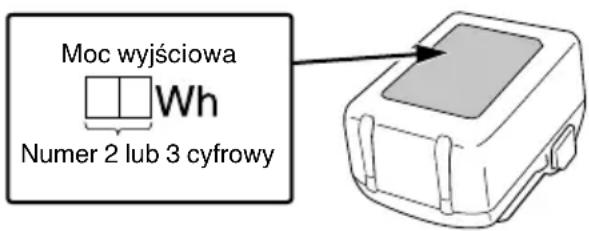

○ Akumulatory litowo-jonowe, które przekraczają moc 100 Wh, są w klasyfikacji ładunku określone jako niebezpieczne towary i będą wymagać specjalnych procedur aplikacji.

W przypadku transportu za granicę, muszą być zgodne z międzynarodowymi przepisami prawa oraz zasadami i przepisami kraju docelowego.

Moc wyjściowa Wh Numer 2 lub 3 cyfrowy

NAZWY CZEŚCI (Rys. 1–Rys. 44)

1	Akumulator(sprzedawany oddzielnie)	28	Wziernik oleju
2	Zapadka	29	Regulator pompy oleju
3	Otwory wentylacyjne	30	Hamulec łańcucha
4	Styki Uruchamianie	31
5	Pokrywka akumulatora	32	Zwalnianie
6	Włóż/wprowadź	33	Przełącznik kontrolki poziomu naładowania akumulatora
7	Wyciągnij	34	Kontrolka wskaźnika poziomu naładowania akumulatora
8	Dźwignia blokady	35	Kolec (sprzedawany oddzielnie)
9	Przełącznik	36	Rękojeść tylna(Rękojeść górna)
10	Lampka kontrolna	37	Rękojeść przednia
11	Uniwersalny klucz nasadowy	38	Pilnik okrągły
12	Pokrywa boczna	39	1/5 średnicy pilnika
13	Nakrętka	40	Przymiar do ograniczników głębokości
14	Śruba napinająca	41	Pilnik płaski
15	Zwieszanie naprężenia	42	Wystająca głowica sprawdzianu głębokości
16	Zmniejszanie naprężenia	43	Zaokrąglić
17	Łańcuch piły	44	Rynna spustowa oleju łańcuchowego
18	Prowadnica	45	Rowek
19	Koło łańcuchowe	46	Otwór oleju
20	Kierunek ostrza	47	Łapacz łańcucha
21	Ilustracja przedstawiająca kierunek zębów	48	Wyżłobienia do wsunięcia akumulatora
22	Śruba	49	Złącze (produkt)
23	Piasta napinacza łańcucha	50	Pistolet nadmuchowy
24	Występ	51	Złącze (akumulatora)
25	Końcówka prowadnicy	52	Wyżłobienia do wsunięcia
26	Ogniwo napędowe	53	Haczyk
27	Olej łańcuchowy

SPECYFIKACJE TECHNICZNE

1. Elektronarzędzie

Model CS1825DC
Napięcie 18 V
Łańcuch piły	Typ: 90PX-040XPodziałka: 9,5 mm (3/8")Grubość: 1,1 mm (0,043")
Prowadnica	Typ: 104MLEA041Wielkość: 250 mm(Maks. długość cięcia)
Koło łańcuchowe	Ilość zębów: 6Podziałka 9,5 mm (3/8")
Prędkość łańcucha bez obciążenia	12,1 m/s (730 m/min)
Pojemność zbiornika oleju łańcucha	70 ml
Akumulator dostępny dla tego narzędzia	BSL1820M, BSL1830C,BSL1840M, BSL1850,BSL1850C, BSL1850MA,BSL36A18, BSL36B18
Waga* 2,0 kg

* Waga: łańcuch pilarki, prowadnica, futerał na łańcuch, olej i akumulator nie są dołączone

WSKAZÓWKA

W związku z prowadzonym przez firmę HiKOKI programem badań i rozwoju, niniejsze specyfikacje techniczne mogą ulec zmianie bez wcześniejjszego zawiadomienia.

1. Akumulator (sprzedawany oddzielnie)

Model	BSL1820M
Napięcie	18 V
Pojemność akumulatora	2,0 A

AKCESORIA STANDARDOWE

Poza elektronarzędziem (1 narzędzie) w opakowaniu znajdują się akcesoria wymienione na stronie 322.

Akcesoria standardowe mogą ulec zmianie bez wcześniejjszego zawiadomienia.

ZASTOSOWANIA

○ Cięcie pni/kłód
○ Przycinanie drzew ogrodowych

ŁADOWANIE

Akumulator i ładowarka nie są dołączone do tego produktu. Przed przystąpieniem do użytkowania elektronarzędzia należy naładować akumulator; w tym celu należy postępować w sposób opisany poniżej.

1. Podłączyć przewód zasilający ładowarki do gniazda sieciowego.

Po podłączeniu wtyczki ładowarki do gniazda sieciowego lampka kontrolna będzie migała na czerwono (co 1 sekundę).

1. Umieścić akumulator w ładowarce.

Ostrożnie i dokładnie umieścić akumulator w ładowarce, tak jak zostało to pokazane na Rys. 6.

1. Ładowanie

Po umieszczeniu akumulatora w ładowarce rozpocznie się ładowanie, a lampka kontrolna będzie palić się ciągłym, czerwonym światłem.

Po zakończeniu ładowania akumulatora lampka kontrolna będzie migać na czerwono. (co 1 sekundę) (Patrz Tabela 1.)

● Wskazania lampki kontrolnej

Wskazania lampki kontrolnej są zilustrowane w Tabeli 1, w zależności od stanu ładowarki lub akumulatora.

Tabela 1

Wskazania lampki kontrolnej (CZERWONA)
Przed ładowaniem	Pali się przez 0,5 sekundy i gaśnie na 0,5 sekundyMiga[IMAGE]	Podłączono do źródła zasilania
W trakcie ładowania	Pali się nieprzerwanie.Pali się[IMAGE]	—
Ładowanie zakończone	Pali się przez 0,5 sekundy i gaśnie na 0,5 sekundyMiga[IMAGE]	—
Oczekiwanie z powodu przegrzania	Pali się przez 1 sekundę i gaśnie na 0,5 sekundyMiga[IMAGE]	Przegrzanie akumulatora.Ładowanie niemożliwe.(Ładowanie rozpocznie się po ostygnięciu akumulatora)
Ładowanie jest niemożliwe	Pali się przez 0,1 sekundy i gaśnie na 0,1 sekundyMiga szybko[IMAGE]	Wadliwe działanie akumulatora lub ładowarki.

Polski

- Informacje na temat zakresu temperatury i czasu ładowania akumulatora.

Informacje na temat zakresu temperatury i czasu ładowania zostały zamieszczone w Tabeli 2.

Tabela 2

Ładowarka		UC18YFSL
Akumulator
Napięcie ładowania	V	14,4–18
Typ akumulatora kg		0,5
Zakres temperatury, w którym akumulator może być ładowany		0°C–50°C
Czas ładowania w zależności od pojemności akumulatora, w przybliżeniu (przy 20°C)
1,5 Ah	min	22
2,0 Ah	min	30
2,5 Ah	min	35
3,0 Ah	min	45
4,0 Ah	min	60
5,0 Ah	min	75
6,0 Ah	min	90
8,0 Ah	min	120
Liczba ogniw akumulatora		4–10

WSKAZÓWKA

Czas ładowania może się zmieniać w zależności od temperatury otoczenia i napięcia źródła zasilania.

UWAGA

Długotrwałe nieprzerwane użytkowanie ładowarki może spowodować jej nagrzanie, a tym samym stwarzać prawdopodobieństwo wystąpienia awarii. Po zakończeniu ładowania należy odczekać 15 minut przed rozpoczęciem kolejnego ładowania.

1. Odłączyć przewód zasilający ładowarki z gniazda sieciowego.

2. Wyjąć akumulator, mocno trzymając ładowarkę. WSKAZÓWKA

Należy pamiętać, aby po zakończeniu użytkowania ładowarki wyjąć z niej akumulator.

Informacje dotyczące wyładowania elektrycznego w przypadku nowych akumulatorów itp.

Ponieważ chemiczne substancje znajdujące się wewnątrz nowych akumulatorów oraz akumulatorów, które nie były używane przez dłuższy okres czasu nie są aktywne, wyładowanie elektryczne może być niskie przy pierwszym i kolejnym użyciu. Jest to tymczasowe zjawisko, a właściwy czas wymagany do naładowania zostanie przywrócony po 2–3 ładowaniach akumulatorów.

Co zrobić, aby akumulatory działały dłużej.

(1) Naładować akumulatory ponownie zanim rozładują się całkowicie.

W przypadku zauważenia, że zasilanie narzędzia jest słabsze, należy zaprzestać korzystania z narzędzia i ponownie naładować akumulator. Dalsze korzystanie z narzędzia i wyczerpanie prądu elektrycznego, może spowodować uszkodzenie akumulatora i skrócenie jego żywotności.

(2) Należy unikać ładowania w wysokiej temperaturze.

Akumulator jest gorący zaraz po użyciu. Jeśli akumulator jest ponownie ładowany zaraz po użyciu, jakość substancji chemicznych pogorszy się, a żywotność akumulatora się skróci. Należy odłożyć na chwilę akumulator i rozpocząć ładowanie, gdy ostygnie.

UWAGA

○ Jeżeli podczas ładowania akumulatora jest on nagrzany w wyniku długotrwałego wystawienia na bezpośrednie działanie promieni słonecznych lub był właśnie użytkowany, lampka kontrolna ładowarki zapala się na 1 sekundę i gaśnie na 0,5 sekundy (wyłączona przez 0,5 sekundy). W takim wypadku akumulator należy najpierw pozostawić do ostygnięcia, a następnie rozpocząć ładownie.
Kiedy lampka kontrolna miga szybko (co 0,2 sekundy), złącze ładowarki należy sprawdzić pod kątem obecności ciał obcych. W razie potrzeby – usunąć je. Jeżeli obecność ciał obcych nie zostanie stwierdzona, istnieje prawdopodobieństwo, że doszło do usterki akumulatora lub ładowarki. Urządzenie(-a) należy wtedy oddać do autoryzowanego centrum serwisowego.

MONTAŻ I PRACA

Działanie	Rysunek	Strona
Wyjmowanie i wkładanie akumulatora	5	2
Obsługa wyłącznika*1	7	2
Korzystanie z haczyka* 2	44	6
Wybór akcesoriów	—	323

*1 Działanie przełącznika

Gdy przełącznik jest włączany w trakcie przesuwania dźwigni blokady, łańcuch pilarki obraca się. (Rys. 7) Jeśli dźwignia blokady nie jest przesuwana, nie można włączyć tego przełącznika.

Po włączeniu przełącznika tańcuch piły kontynuuje obroty tak długo jak przycisk odblokowania jest wciśnięty.

Jeżeli przełącznik zostanie zwolniony, uruchamiany jest hamulec w celu zatrzymania obrotów łańcucha piły.

OSTRZEŻENIE

Nie blokować dźwigni blokady w pozycji przesuniętej. Jeżeli przełącznik zostanie przypadkowo włączony, narzędzie może niespodziewanie uruchomić się i może dojść do wystąpienia obrażeń.

*2 Korzystanie z haczyka

OSTRZEŻENIE

Podczas korzystania z haczyka upewnić się, że narzędzie jest pewnie podwieszone celem uniknięcia ryzyka upadku.

Jeżeli narzędzie spadnie może dojść do wypadku.

MONTAŻ (WYMIANA) ŁAŃCUCHA PIŁY

OSTRZEŻENIE

○ Aby zapobiegać wypadkom, zawsze wyłączać urządzenie i wyjmować z niego akumulator.
○ Nie wolno stosować łańcucha piły lub prowadnicy innych niż określone w punkcie "SPECYFIKACJE TECHNICZNE".

UWAGA

Nosić grube rękawice i zachować ostrożność, aby uniknąć obrażeń ciała spowodowanych przez łańcuch pilarki.

WSKAZÓWKA

○ Podczas zdejmowania łańcucha piły usunąć wióry ze spustu oleju, otworu oleju i rowka prowadnicy.

Nagromadzenie wiórów może prowadzić do usterki narzędzia.

○ Stosować odpowiedni rodzaj łańcucha piły, zgodnie ze specyfikacją.

W przypadku zamontowania niewłaściwej prowadnicy łańcuch może spaść i może dojść do obrażeń.

1. Demontaż pokrywy bocznej (Rys. 8)

Poluzować nakrętkę i zdemontować pokrywę boczną.

1. Demontaż łańcucha piły i prowadnicy (Rys. 9)

Obracać śrubę napinającą w kierunku „-” w celu uzyskania niewielkiego luzu łańcucha pilarki, a następnie zdjąć łańcuch z koła łańcuchowego. Odłączyć wraz z prowadnicą w kierunku wskazanym strzałką.

1. Zakładanie nowego łańcucha piły na koło łańcuchowe (Rys. 10)

① Zakładać łańcuch pilarki od końcówki prowadnicy. Dopilnować, aby łańcuch pilarki był ułożony tak, aby zęby były skierowane w stronę przedstawioną na rysunku pod kołem zębatym.

② Włożyć śrubę i występ napinacza łańcucha w otwór w prowadnicy, jednocześnie przytrzymując łańcuch i końcówkę prowadnicy. Założyć koniec łańcucha pilarki na koło łańcuchowe i przymocować prowadnicę do korpusu pilarki.

1. Montaż pokrywy bocznej (Rys. 11)

① Założyć pokrywę boczną, wsuwając występ w szczelinę w korpusie piły. Dopilnować, aby łańcuch pilarki nie spadł z prowadnicy.

② Obrócić nakrętkę o jeden obrót, aby ją tymczasowo zamocować.

Przed ponownym założeniem pokrywy bocznej, usunąć wszelkie zanieczyszczenia z jej okolic.

1. Regulacja napinacza łańcucha piły (Rys. 12)

○ Podnosząc końcówkę prowadnicy, obracać śrubę napinającą, aby wyregulować napięcie łańcucha.

O Obracać śrubę napinającą w kierunku „+”, aby zwiększyć napięcie łańcucha pilarki, lub w kierunku „-”, aby je zmniejszyć.

1. Sprawdzanie naprężenia łańcucha piły (Rys. 13)

Wyregulować naprężenie łańcucha piły tak, aby luz miedzy ogniwem nap ędowym łańcucha piły a prowadnicą wynosił od 0,5 do 1 mm przy nieznacznym podnoszeniu łańcucha piły w pobliżu środka prowadnicy.

1. Mocowanie nakrętki (Rys. 14)

Po zakończeniu regulacji unieść prowadnicę i całkowicie dokręcić nakrętkę.

OSTRZEŻENIE

Po wyregulowaniu naprężenia łańcucha dopilnować, aby nakrętka była całkowicie dokręcona.

Jeżeli jest luźne może dojść do obrażeń.

PRZEGLĄD I PRZYGOTOWANIE PRZED PRACĄ

Przed użyciem wykonać następujące przeglądy i przygotowania.

OSTRZEŻENIE

○ Aby zapobiegać wypadkom, należy zawsze wykonać kroki od 1 do 3, upewniając się, że akumulator jest wyjątky z korpusu narzędzia.
○ Nie blokować dźwigni blokady w pozycji przesuniętej. Jeżeli przełącznik zostanie przypadkowo włączony, narzędzie może niespodziewanie uruchomić się i może dojść do wystąpienia obrażeń.

1. Zapewnienie, że przełącznik jest wyłączony

2. Jeśli włoży się akumulator do narzędzia, nie wiedząc, czy włącznik spustowy jest w pozycji włączonej, może dojść do nagłego uruchomienia narzędzia, co może spowodować wypadek.
   O Gdy przełącznik zostanie włączony, gdy dźwignia blokady znajduje się w pozycji przesuniętej, narzędzie włączy się, a zwolnienie przełącznika spowoduje wyłączenie narzędzia.

3. Sprawdzanie naprężenia łańcucha piły

○ Jeżeli napreżenie łańcucha piły jest niewłaściwe występuje ryzyko uszkodzenia łańcucha piły lub prowadnicy oraz nieprawidłowego działania. Postępując zgodnie z krokami od 5 do 7 “Montaż (wymiana) łańcucha piły” zapewnić ustawienie prawidłowego napreżenia.
○ Jeżeli łańcuch piły jest nadal nowy, jest on szczególnie sprężysty, dlatego należy okresowo sprawdzać jego napreżenie i regulować w razie potrzeby.
○ Sprawdzić również, czy nakrętka jest dobrze dokręcona.

1. Sprawdzanie oleju łańcuchowego

○ Narzędzie dostarczane jest bez wlanego oleju łańcuchowego. Upewnić się, że zbiornik oleju został, przed użyciem, napełniony dostarczonym olejem łańcuchowym. (Rys. 15)
○ W czasie pracy okresowo sprawdzać wziernik oleju i uzupełniać olej w razie konieczności.
○ Jeżeli skończy się dostarczony olej łańcuchowy skorzystać ze sprzedawanego oddzielnie oleju łańcuchowego HiKOKI lub równoważnego oleju łańcuchowego dostępnego na rynku
○ Olejłańcuchowy smaruje automatycznie.

Wydatek tloczenia dla smarowania automatycznego jest ustawiony fabrycznie na maksimum.

Aby zmniejszyć prędkość nanoszenia oleju, obracać regulatorem pompy olejowej po prawej stronie okienka kontrolnego zgodnie ze wskazówkami zegara.

(Rys. 16)

WSKAZÓWKA

○ Pojemność zbiornika oleju wynosi około 70 ml. sześć. Dopilnować, aby podczas uzupełniania oleju do łańcucha nie doszło do wycieku oleju ani przepelnienia zbiornika oleju.
○ Zalecamy przechowywanie zapasu oleju łańcuchowego.

W przypadku kontynuowania pracy bez oleju łańcuchowego, może dojść do przypalenia łańcucha lub usterki silnika.

○ Uważać, aby pył ani inne ciała obce nie przedostały się do zbiornika oleju.

Jeżeli pył lub inne ciała obce przedostaną się do zbiornika oleju może dojść do uszkodzenia narzędzia.

Polski

Olej łańcuchowy pozostały w zbiorniku może wyciekać z przyczyn konstrukcyjnych urządzenia. Chociaż nie wskazuje to na wystąpienie usterki może to doprowadzić do zanieczyszczenia miejsca składowania, dlatego należy uważać.
Na czas przechowywania opróżnić zbiornik z oleju, a pod korpusem umieścić podkładkę, która będzie mogła pochłaniać olej w przypadku wycieku.

○ Uzupełniać olej co około 10 minut pracy. (*Różni się w zależności od warunków użytkowania pilarki)

4. Instalacja akumulatora (Rys. 5)

Jak pokazano na Rys. 5, dociskać mocno, aż do kliknięcia na miejscu.

UWAGA

Solidnie zamocować akumulator.

Jeśli akumulator nie zostanie solidnie zamocowany, może się odłączyć i spowodować obrażenia ciała.

5. Sprawdzanie pracy hamulca łańcucha piły (Rys. 17)

OSTRZEŻEŃIE

○ Chociaż hamulec łańcucha jest urządzeniem awaryjnego zatrzymania, nie jest on całkowicie niezawodny. Pracować ostrożnie, celem uniknięcia ryzyka odbicia.
○ Hamulec łańcucha służy do używania w sytuacjach awaryjnych i podczas rozruchu. Nie wolno korzystać z niego bez znajomości rzeczy.
○ W celu uniknięcia pogorszonego działania hamulca łańcucha w wyniku nagromadzenia wiórów itp., należy go regularnie czyścić.
○ Hamulec łańcucha jest ważnym elementem zapewniającym bezpieczeństwo użytkowania.
W przypadku jakichkolwiek problemów z działaniem hamulca łańcucha, należy zlecić naprawę w najbliższym autoryzowanym centrum serwisowym HiKOKI.

Hamulec łańcucha jest urządzeniem zatrzymania awaryjnego, które zatrzymuje łańcuch piły, kiedy narzędzie podlega odbiciu itp., celem zredukowania ryzyka.

(Patrz "Odbicie - przyczyny i zapobiegnie przez operatora".)

Nacisnąć hamulec łańcucha w stronę oznaczoną strzałką (31), aby załączyć hamulec łańcucha i zatrzymać łańcuch pilarki. Aby zwolnić hamulec łańcucha, należy zwolnić przełącznik i pociągnąć do tyłu hamulec łańcucha.

UWAGA

Hamulec łańcucha działa tylko przy włączonym zasilaniu. Sprawdzić działanie hamulca łańcucha w miejscu, w którym w pobliżu nie znajdują się żadne osoby ani przeszkody.

(1) Nacisnąć przełącznik, jednocześnie przesuwając dźwignię blokady.
(2) Gdy łańcuch pilarki zacznie się obracać, popchnąć hamulec łańcucha do przodu, w kierunku łańcucha.
(3) Jeśli łańcuch pilarki zatrzymał się, oznacza to, że hamulec pilarki działa zgodnie z przeznaczeniem. Aby zwolnić hamulec, należy zwolnić przełącznik i pociągnąć do tyłu hamulec łańcucha.

6. Sprawdzanie podawania oleju łańcuchowego (Rys. 18)

○ Podczas włączania narzędzia olej łańcuchowy automatycznie smaruje łańcuch piły i prowadnicę.
○ Jeżeli po 2 do 3 minut od włączenia narzędzia olej nie pokazuje się sprawdzić, czy wokół rynny oleju nie nagromadziły się wióry.
(Patrz "Czyszczenie rynny oleju łańcuchowego".)
(Patrz st "Sprawdzanie oleju łańcuchowego".)

7. Instalacja kolca oporowego (sprzedawany oddzielnie) (Rys. 19)

W razie potrzeby skorzystania z kolca oporowego, skorzystać z opisu w „Montaż (wymiana) łańcucha piły”, zdjąć łańcuch pilarki i zdemontować prowadnicę, a następnie przymocować kolec oporowy dwiema śrubami dołączonymi do zestawu.

KONTROLKA POZIOMU NAŁADOWANIA AKUMULATORA

Pozostały poziom naładowania akumulatora można sprawdzić, wciskając przełącznik kontrolki poziomu naładowania akumulatora, co spowoduje włączenie kontrolki. (Rys. 20, Tabela 3)

Kontrolka zgaśnie po upływie około 3 sekund od wciśnięcia przełącznika kontrolki poziomu naładowania akumulatora. Wskazania kontrolki poziomu naładowania akumulatora mają jedynie charakter przybliżony z uwagi na występowanie drobnych różnic dotyczących temperatury otoczenia i stanu akumulatora.

Co więcej, wskazania kontrolki poziomu naładowania akumulatora mogą różnić się od wskazań kontrolki na narzędziu lub ładowarce. (Akumulator nie jest dołączony do zestawu i jest sprzedawany oddzielnie)

Tabela 3

Stan lampki	Pozostała energia baterii
	Świeci się;Poziom naładowania akumulatora przekracza 75%.
	Świeci się;Poziom naładowania akumulatora mieści się w zakresie od 50% do 75%.
	Świeci się;Poziom naładowania akumulatora mieści się w zakresie od 25% do 50%.
	Świeci się;Poziom naładowania akumulatora wynosi poniżej 25%.
	Miga;Akumulator niemal całkowicie wyczerpany. Naładować akumulator najszybciej, jak to możliwe.
	Miga;Zasilanie wstrzymane z powodu wysokiej temperatury. Wyjąć akumulator z narzędzia i poczekać, aż całkowicie ostygnie.
	Miga;Zasilanie wstrzymane z powodu awarii lub nieprawidłowego działania. Może to oznaczać usterkę akumulatora, dlatego proszę skontaktować się ze sprzedawcą.

WSKAZÓWKA

Nie należy mocno potrząsać panelem przełączników ani uderzać go. Może to doprowadzić do wystąpienia problemów.

PROCEDURE CIECIA

OSTRZEŻENIE

○ Podczas pracy na drzewach nosić odpowiednie środki ochrony oczu, głowy, rąk, nóg i ramion oraz antypoślizgowe obuwie ochronne.
○ Przed pracą upewnić się, że działa hamulec tańcucha.
○ Podczas używania pewnie trzymać uchwyty obydwoma rękoma. (Rys. 3)
○ Podczas cięcia belek drewnianych od spodu zapewnić, że łańcuch piły nie będzie uderzał w belkę. Jeżeli narzędzie zostanie popchnięte do tyłu może dojść do obrażeń.
○ Podczas przerw w pracy lub po jej zakończeniu zawsze wyłączać urządzenie i wyjmować akumulator z korpusu urządzenia.

Zawsze należy monitorować miejsce pracy i otaczający obszar celem zapewnienia, że nie ma przedmiotów, które mogą spowodować obrażenia, wypadki lub usterki, a jeżeli jakiekolwiek są obecne należy je zawczasu usunąć.

W szczególności podczas przygotowywania podstawy pod nogi do wykonania pracy, zapewnić że nie będzie niestabilności ani żadnych przedmiotów, które mogą spowodować przewrócenie.

① Zapewnienie, że narzędzie jest wyłączone
Jeżeli akumulator zasilający zostanie włożony, kiedy nie będzie wiadomo czy przełącznik jest włączony, może dojść do nieoczekiwanego uruchomienia narzędzia, co może prowadzić do wypadku.

② Instalacja akumulatora (Rys. 5)

Jak pokazano na Rys. 5, dociskać mocno, aż do kliknięcia na miejscu.

③ W łączanie przełącznika

Upewniając się, że łańcuch piły nie styka się z belką drewnianą włączyć przełącznik i rozpocząć cięcie, kiedy wzrośnie prędkość łańcucha piły.

UWAGA

○ Podczas włączania narzędzia zapewnić, że łańcuch piły nie styka się materiałem lub czymkolwiek innym.
○ Podczas używania pamiętać o zapewnieniu, że łańcuch piły nie styka się innym materiałem lub przedmiotem. W szczególności, po zakończeniu cięcia uważać, aby narzędzie nie dotknęło podłoża.

WSKAZÓWKA

Z wyprzedzeniem napełniać zbiornik oleju celem zapobieżenia pracy narzędzia bez oleju.

1. Ogólna procedura cięcia

(1) Włączyć zasilanie lekko przytrzymując piłę nieznacznie oddaloną od drewna, które ma być cięte. Cięcie rozpocząć po uzyskaniu przez narzędzie pełnej prędkości.
(2) Podczas cięcia cienkiego kawałka drewna dociskać podstawę prowadnicy do drewna i ciąć w dół, jak pokazano na Rys. 21.
(3) Podczas piłowania grubego kawałka drewna, docisnąć kolec oporowy (sprzedawany oddzielnie) umieszczony w przedniej części narzędzi do drewna i przeciąć je, korzystając z dźwigni, z kolcem pełniącym rolę punktu podparcia zgodnie z Rys. 22.
(4) Podczas poziomego cięcia drewna, obrócić korpus narzędzia w prawo tak, aby prowadnica znalazła się poniżej i przytrzymać górną stronę uchwytu przedniego lewą ręką. Utrzymywać prowadnicę poziomo i umieścić kolec oporowy (oddzielnie w sprzedaży) znajdujący się w przedniej części narzędzia na tarcicy. Korzystając z kolca, jako punktu podparcia wciąć się w drewno obracając uchwyt tylny w prawo. (Rys. 23)
(5) W przypadku cięcia drewna od dołu, dotknąć lekko do drewna górną częścią prowadnicy. (Rys. 24)

(6) Oprócz dokładnego zapoznania się z instrukcją postępowania, należy przed użyciem zapewnić praktyczne przeszkolenie w zakresie obsługi piły łańcuchowej lub co najmniej praktyczne ćwiczenie w zakresie cięcia długościowego okrągłych belek drewnianych na kozłach do piłowania drewna.

(7) W przypadku cięcia Household lub belek, które nie są podparte, należy je odpowiednio podeprzeć przez unieruchomienie ich na czas cięcia za pomocą koźła do cięcia drewna lub innej odpowiedniej metody.

UWAGA

○ W przypadki ciecia drewna od spodu występuje zagrożenie odepchnięciem korpusu narzędzia w kierunku użytkownika, jeżeli łańcuch silnie uderzy o drewno.
○ Nie wykonywać cięcia na pełną głębokość zaczynając od spodu ponieważ występuje zagrożenie niekontrolowanego wyskoczenia prowadnicy przy kończeniu cięcia.
○ Zawsze należy zapobiegać zetknięciu się pracującego łańcucha piły z podłożem lub plotami z siatki drucianej.

2. Cięcie konarów

(1) Cięcie konarów na stojącym drzewie Grube konary powinny zostać początkowo odcięte w pewnej odległości od pnia drzewa.
Najpierw należy ciąć je od spodu w jednej trzeciej, a następnie dociąć konar od góry. Na zakończenie należy odciąć pozostałą część konaru, równo z pniem drzewa. (Rys. 25)

UWAGA

○ Zawsze należy uważać, aby uniknąć spadających konarów.

○ Zawsze należy uważać na odbicie piły łańcuchowej.

(2) Cięcie konarów na powalonych drzewach Najpierw należy odciąć wszystkie konary, które nie dotykają podłoża, a następnie te, które dotykają podłoża. Podczas cięcia grubych konarów dotykających podłoża najpierw należy naciąć je do połowy grubości od góry, a następnie odciąć konary od dołu. (Rys. 26)

UWAGA

○ Podczas odcinania konarów dotykających podłożą uważać, aby prowadnica nie została zakleszczona w wyniku nacisku.
○ Na ostatnim etapie cięcia uważać na gwałtowne odtoczenie się klody.

3. Cięcie złód

Podczas cięcia kłody ustawionej jak pokazano na Rys. 27, najpierw naciąć ją na jedną trzecią grubości od dołu, a następnie dokończyć cięcie od góry. Podczas cięcia kłody na wydrażonym stelażu, jak pokazano na Rys. 28, najpierw naciąć ją na dwie trzecie grubości od góry, a następnie dokończyć tnąc z dołu do góry.

UWAGA

○ Zapewnić, że prowadnica nie zostanie ściśnięta w łłodzie.
Podczas pracy na pochyłościach pamiętać o tym, aby stać od strony nad kłodą. W przypadku stania od strony pod kłodą, odcięta część kłody może się stoczyć na wykonującego cięcie.

4. Cięcie klody ułożonej płasko

Dopilnować, aby kłoda była stabilna. Wcisnąć ostroge pilarki w kłodę. Używać ostrogi jako punktu podparcia, wokół którego można podnosić uchwyt, aby ułatwić sobie cięcie. (Rys. 29)

5. Cięcie kłody podpartej na obu końcach

Rozpocząć od wcięcia się od góry na głębokość około jednej trzeciej grubości klody, a następnie ciąć o spodu, aby ukończyć cięcie.

Prowadnica może się zablokować w rzazie, jeśli podejmie się próbę przecięcia kłody za jednym razem od góry. (Rys. 30)

Środki ostrożności podczas cięcia

W przypadku prac o dużej skali lub ciągłych

Urządzenie jest dostarczane z obwodem zabezpieczającym przed przegrzaniem elektroniczne części sterujące pracą akumulatora. Podczas długotrwałego użytkowania lub podczas pracy z wysokim obciążeniem spowodowanym naciskiem na narzędzie, temperatura narzędzia wzrośnie i w końcu spowoduje uruchomienie obwodu zabezpieczającego przed przegrzaniem, który wyłączyć narzędzie.

W takim przypadku należy odczekać do schłodzenia się urządzenia. Kiedy temperatura spadnie, będzie można ponownie używać urządzenia. Jeżeli podczas ciągłej pracy zaistnieje konieczność doładowania akumulatora, należy wcześniej odczekać do schłodzenia się urządzenia przez 15 minut.

Chwytanie/siła docisku piły łańcuchowej

Piłę łańcuchową należy zawsze chwytać pewnie.

Dodatkowo, nie należy obciążać piły łańcuchowej bardziej niż konieczne. Podczas cięcia, dodatkowa siła wywierana na piłę łańcuchową nie zwiększy prędkości cięcia. Spowoduje to obciążenie silnika, pogorszy charakterystykę i uszkodzi lub spowoduje usterkę silnika lub prowadnicy.

Narzędzie stosować w zakresie, w którym prędkość łańcucha piły będzie uzasadniona.

W szczególności, kiedy łańcuch piły zatrzymuje się (ulega zakleszczeniu) ze względu na nadmierną siłę, może to doprowadzić do obrażeń lub usterki narzędzia.

Chwytacz łańcucha

○ Chwytacz łańcucha znajduje się na głowicy napędu tuż poniżej łańcucha i zapobiega możliwości uderzenia operatora przez zerwany łańcuch.

Kiedy łańcuch piły jest przecięty zastąpić go nowym zgodnie z opisem w punkcie "Montaż (wymiana) łańcucha piły".

OSTRZENIE OSTRZA ŁAŃCUCHA

OSTRZEŻENIE

Aby zapobiegać wypadkom, zawsze przestawiać włącznik w pozycję wyłączoną i wyjmować akumulator z korpusu narzędzia.

UWAGA

Naostrzyć łańcuch pilarki i wyregulować ogranicznik głębokości w środkowym położeniu na prowadnicy, z łańcuchem pilarki podłączonym do głównego korpusu.

WSKAZÓWKA

Naostrzyć łańcuch piły i wyregulować sprawdzian głębokości w centralnym położeniu prowadnicy, kiedy łańcuch piły jest przymocowany do korpusu.

W przypadku pogorszenia ostrości łańcucha piły, silnik i każda część korpusu piły są mocniej obciążone i następuje spadek sprawności.

W celu zapewnieni optymalnej pracy narzędzia konieczna jest konserwacja okresowa mająca na celu utrzy ostrości łańcucha piły.

1. Ostrzenie ostrza

Użyć okrągłego pilnika o średnicy 4 mm.

Okrągły pilnik należy trzymać w taki sposób, aby jedna piąta jego średnicy wystawała powyżej górnej krawędzi zęba, jak pokazano na Rys. 31.

Ostrzyć zęby, utrzymując okrągły pilnik pod kątem 30° do prowadnicy, jak pokazano na Rys. 32.

Szlifować zęby, delikatnie popychając okrągły pilnik w stronę uchwytu.

Dopilnować, aby okrągły pilnik nie dotykał łańcucha pilarki podczas jego wycofywania.

Dopilnować, aby wszystkie zęby zostały naostrzone pilnikiem pod tym samym kątem, ponieważ w przeciwnym wypadku wydajność narzędzia spadnie. Odpowiednie kąty ostrzenia zębów są podane na Rys. 33. (Okrągły pilnik jest sprzedawany oddzielnie).

2. Regulacja ogranicznika głębokości

OSTRZEŻENIE

○ Nie szlifować górnej części ogniw łączących ani ogniw napędowych i nie powodować odkształcenia tych części.

Ograniczniki głębokości należy regulować zgodnie z wyznaczonymi wymiarami i kształtami, ponieważ w przeciwnym razie ryzyko odrzutu może wzrosnąć i prowadzić do obrażeń ciała.

Opaska zderzaka

Ogniwo napędowe

Ograniczniki głębokości muszą być ustawione wszystkie w ten sam sposób, ponieważ służą one do regulacji głębokości w miejscu, gdzie zęby wgryzają się w drewno.

Podczas ostrzenia łańcucha pilarki koniecznie sprawdzić ogranicznik głębokości dwa lub trzy razy. (Rys. 34)

Położyć przymiar do ograniczników głębokości na łańcuchu pilarki, pozostawiając ogranicznik widoczny w rowku przymiaru, a następnie użyć płaskiego pilnika do spiłowania części wystającej poza przymiar do ograniczników głębokości. (Rys. 35) (Przymiar do ograniczników głębokości i płaski pilnik są sprzedawane oddzielnie).

Po spilowaniu ogranicznika głębokości, zaokrąglic przednią stronę ogranicznika głębokości tak, aby nadać mu pierwotny kształt. (Rys. 36)

Po naostrzeniu łańcucha piły zanurzyć go w oleju łańcuchowym w celu spłukania opitków.

Jeżeli opiłki nie zostaną usunięte łańcuch piły i prowadnica szybko ulegną zużyciu podczas użytkowania.

Przymiaru do ograniczników głębokości można także używać podczas wyrównywania powierzchni z użyciem okrągłego pilnika. (Rys. 37)

KONSERWACJA I KONTROLA

Po zakończeniu pracy i podczas przechowywania urządzenia wykonać przegląd i konserwację każdej z części.

OŠTRZEŽENIE

Na czas konserwacji i przeglądu należy zawsze wyłącać narzędzie i wyjmować akumulator z korpusu narzędzia.

UWAGA

n a nPile łańcuchową zawsze obstugiwać w rękawiczkach.

1. Przeglądy tańcucha piły

○ Należy okresowo dokonywać przeglądu łańcucha piły. W przypadku jakiejkolwiek nietypowej sytuacji należy zastąpić go nowym łańcuchem w sposób opisany w części “Montaż (wymiana) łańcucha piły”.

○ Sprawdzić naprężenie łańcucha i sprawdzić, czy jest on poprawnie napięty.

○ Przerwać używanie narzędzia, jeżeli łańcuch ulegnie stępieniu i naostrzyć go zgodnie z opisem w punkcie "Ostrzenie ostrza łańcucha".

○ Po użyciu, dokładnie nasmarować łańcuch piły i prowadnice za pomocą oleju, w celu zabezpieczenia przed rdzewieniem.

WSKAZÓWKA

W celu oczyszczenia pokrywy bocznej, koła zębatego, wlewu oleju do łańcucha i prowadnicy, skorzystać z procedury „Instalacja (wymiana) łańcucha pilarki” i zdemontować łańcuch pilarki.

1. Czyszczenie pokrywy bocznej i koła zębatego (Rys. 38)

Oczyścić i usunąć wszelkie wióry i trociny pozostałe wewnątrz części.

1. Czyszczenie rynny oleju łańcuchowego (Rys. 39)

Przed oczyszczeniem rynny oleju łańcuchowego zdemontować pokrywę boczną i prowadnicę.

1. Czyszczenie prowadnicy (Rys. 40)

Kiedy wióry i podobne żanieczyszczenia zostaną zakleszczone w rowku prowadnicy lub rynnie oleju, może zostać zablokowany przepływ oleju, co może prowadzić do uszkodzenia narzędzia.

Zdemontować prowadnicę i usunąć wszelkie zakleszczone po użyciu wióry z rowka i podczas wymiany łańcucha piły. (Patrz “Montaż (wymiana) łańcucha piły.”)

1. Czyszczenie hamulec łańcucha (Rys. 41)

Użyć szczotki do usunięcia wszelkich drobnych wiórów i opiłków ze szczeliny między belką a korpusem pilarki.

1. Sprawdzanie łapacza łańcucha (Rys. 42)

Łapacz łańcucha jest przeznaczony do ochrony operatora przed uderzeniem przez łańcuch pilarki w przypadku spadnięcia lub przerwania łańcucha.

Łapacz łańcucha jest wbudowany w pokrywę boczną. Sprawdzić, czy łapacz łańcucha nie jest uszkodzony.

1. Sprawdzanie śrub mocujących

Regularnie sprawdzaj wszystkie mocujące śruby i upewnij się, że są mocno przykręcone. Jeśli któraś z nich się obluzuje, natychmiast ją przykręć. Zaniedbanie tego może spowodować poważne zagrożenie.

1. Konserwacja silnika

Uzwojenie silnika stanowi kluczowy element narzędzia. Należy bardzo dokładnie pilnować, aby uzwojenie nie zostało uszkodzone i/lub zmoczone wodą lub olejem.

1. Czyszczenie komory montażu akumulatora i akumulatora (Rys. 43)

OSTRZEŻENIE

Podczas czyszczenia za pomocą pistoletu nadmuchowego nosić okulary ochronne i maskę przeciwpyłową.

Niestosowanie się do tego zalecenia może spowodować wdychanie lub narażenie oczu na działanie zanieczyszczeń lub pyłu.

Za pomocą szczotki lub pistoletu nadmuchowego usuwać wióry, opiłki i trociny i utrzymywać pilarkę w czystości.

WSKAZÓWKA

○ Dopuszczenie do nagromadzenia się wiórów i pyłu podczas użytkowania może spowodować odpadnięcie akumulatora lub inne wypadki.

Dopuszczenie do nagromadzenia się wiórów i trocin może również prowadzić do usterek, w tym braku prawidłowego styku między akumulatorem a stykami pilarki.

○ Po czyszczeniu sprawdzić, czy akumulator można łatwo odłączać od korpusu narzędzia i z powrotem do niego podłączać.

1. Czyszczenie obudowy zewnętrznej

Kiedy piła łańcuchowa zostanie zaplamiona, wytrzeć ją suchą miękką szmatką lub szmatką zwilżoną wodą z mydłem. Nie wolno stosować rozpuszczalników chlorowych, benzyny lub rozcieńczalnika do farb, ponieważ topią one tworzywa sztuczne.

11. Przechowywanie

○ Dokładnię oczyścić wszystkie części. Pokryć metalowe części cienką warstwą inhibitora korozji.
○ Przed rozpoczęciem przechowywania koniecznie naprawić wszelkie uszkodzenia.
○ Przy przechowywaniu urządzenia wykonać czyszczenie i konserwację każdej części i zamontować łańcuch w prowadnicy.
Elektronarzędzie i akumulator należy przechowywać w miejscu, w którym panuje temperatura poniżej 40°C i które pozostaje poza zasięgiem dzieci.

WSKAZÓWKA

Przechowywanie akumulatorów litowo-jonowych.

Upewnić się, że przed przechowywaniem akumulatory litowo-jonowe zostały całkowicie naładowane.

Długotrwałe przechowywanie akumulatorów (3 miesiące lub dłużej) o niskim poziomie naładowania może spowodować pogorszenie ich wydajności, istotnie skracając czas ich użytkowania lub sprawiając, że nie będą one w stanie utrzymać ładunku.

Znacznie skrócony czas użytkowania akumulatorów można jednak poprawić poprzez ich wielokrotne ładowanie i używanie – od dwóch do pięciu razy.

Jeżeli czas użytkowania akumulatorów – pomimo wielokrotnego ładowania i używania – jest bardzo krótki, należy je uznać za trwale wyczerpane i zakupić nowe.

UWAGA

Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeństwa.

Ważna informacja dotycząca akumulatorów do narzędzi bezprzewodowych HiKOKI

Należy zawsze używać jednego z zalecanych oryginalnych akumulatorów. Nie możemy zagwarantować bezpieczeństwa i poprawności działania naszych narzędzi bezprzewodowych, jeżeli używane są akumulatory inne, niż zalecane lub gdy akumulator zostanie rozmontowany i zmodyfi kowany (np. demontaż i wymiana ogniw lub innych komponentów).

GWARANCJA

Gwarancja na elektronarzędzia HiKOKI jest udzielana z uwzględnieniem praw statutowych i przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego użytkowania lub wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do autoryzowanego centrum serwisowego HiKOKI wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu instrukcji obsługi.

Informacja dotycząca poziomu hałasu i wibracji

Mierzone wartości było określone według EN62841 i zadeklarowane zgodnie z ISO 4871.

Zmierzony poziom dźwięku A: 98 dB (A)

Zmierzone ciśnienie akustyczne A: 88 dB (A)

Niepewność K: 3 dB (A)

Noś słuchawki ochronne.

Wartość całkowita wibracji (trójosiowa suma wektorowa), określona zgodnie z postanowieniami normy EN62841.

ah = 2,5 m/s ^4

Niepewność K = 1,5 m/s²

Deklarowana całkowita wartość drgań i deklarowana wartość emisji hałasu zostały zmierzone z wykorzystaniem znormalizowanej metody testowej i mogą być wykorzystywane do porównywania narzędzi.

Mogą one być również wykorzystywane do wstępnej oceny ekspozycji.

OSTRZEŻENIE

○ Emisja drgań i hałasu podczas rzeczywistego użytkowania elektronarzędzia mogą się różnić od deklarowanej wartości całkowitej w zależności od sposobów użytkowania narzędzia, w szczególności rodzaju przetwarzanego przedmiotu; oraz
○ Określ środki bezpieczeństwa wymagane do ochrony operatora zgodnie z szacowaną wartością narażenia na zagrożenie w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, a także przerwy w pracy urządzenia oraz praca w trybie gotowości).

WSKAZÓWKA

W zwiazku z prowadzonym przez HiKOKI programem badań i rozwoju, specyfikacje te mogą się zmienić w każdej chwili bez uprzedzenia.

ROZWIĄZYWANIE PROBLEMÓW

Jeżeli urządzenie nie działa prawidłowo, należy zapoznać się z informacjami zamieszczonymi w poniższej tabeli. Jeżeli rozwiązanie problemu nadal nie jest możliwe, należy skontaktować się ze sprzedawcą lub autoryzowanym serwisem naprawczym firmy HiKOKI.

Symptom	Możliwa przyczyna	Rozwiązanie
Silnik pracuje ale łańcuch piły...○ nie przemieszcza się○ nie przemieszcza się swobodnie	Aktywowany może być hamulec łańcucha.	Zwolnić, pociągając dźwignię hamulca łańcucha do siebie.
	Nadmierne naprężenie łańcucha piły.	Sprawdzić naprężenie łańcucha piły i jeżeli jest zbyt duże poluzować naprężenie.
	Łańcuch piły spada z koła łańcuchowego.	Sprawdzić, czy łańcuch pilarki jest prawidłowo zamocowany na kole zębatym.
	Pod pokrywą boczną...→ zakleszczone wióry→ uwięzione ciała obce	Oczyścić pokrywę boczną.
	W rowku prowadnicy...→ zakleszczone wióry→ nie ma przepływu oleju	Oczyścić rowek prowadnicy i otwór oleju. Upewnić się, że w zbiorniku jest olej i w razie konieczności uzupełnić.
Słabe naostrzenie	Łańcuch piły...→ jest zużyty lub ostrze jest złamane→ jest zardzewiały	Naostrzyć łańcuch piły. Jeżeli zużycie lub uszkodzenie są bardzo poważne, wymienić łańcuch na nowy.
	Odwrócony kierunek łańcucha piły.	Zamontować ponownie zapewniając prawidłowy kierunek.
	Zbyt małe naprężenie łańcucha piły.	Sprawdzić naprężenie łańcucha piły i jeżeli jest zbyt małe zwiększyć.
Olej łańcuchowy○ wypływa wolno○ nie wypływa (zacieranie się)	Brak oleju łańcuchowego w zbiorniku.	Uzupełnić olej łańcuchowy.
	Rynna spustowa oleju łańcuchowego zapchana.	Oczyścić rynnę spustową oleju łańcuchowego.

SZIMBÓLUMOK

FIGYELMEZTETÉS

BEZPEČNOSTNÉ OPATRENIA

ul. Gierdziejewskiego 1

02-495 Warszawa, Poland

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-narzedzia.pl

Hikoki Power Tools Czech s.r.o.
