BRUKSANVISNING CS1825DC HiKOKI

Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.

	CS1825DC: Batteridriven kedjesåg
	Användaren måste läsa bruksanvisningen för att minska risken för personskador.
	Elverktyg skall inte användas i regn eller utsättas för fukt, eller förvaras utomhus vid regn.
	Gäller endast EU-länderElektriska verktyg får inte kastas i hushållssoporna!Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
	Läs, förstå och följ alla varningar och instruktioner i denna bruksanvisning och på apparaten.
	Bär alltid ögon-, huvud- och hörselskydd när du använder denna apparat.
	Se upp för kast av kedjesågen och undvik kontakt med svärdsspetsen.
	Använd alltid kedjesågen genom att hålla den med båda händerna.
	Det är viktigt att du använder skyddskläder för fötter, ben, händer, underarmar och huvud.
	Denna såg får endast hanteras av personal utbildad för trädbeskärning. Användning utan rätt utbildning kan leda till svåra personskador.
	Justering av kedjeoljans matningshastighet
	Koppla loss batteriet

A: Batteri (säljs separat): Strömkälla för att driva enheten.
B: Omkopplare: Anordning som aktiveras med fi ngret.
C: Låsspak: Spak som förhindrar oavsiktlig manövrering av avtryckaren.
D: Kedjebroms: Anordning för att stoppa eller låsa sågkedjan.
E: Sidoskydd: Skyddshölje för sågkedjesvärdet, kopplingen och kedjedrevet när kedjesågen används.
F: Mutter: Mutter för fastsättning av sidokåpa.
G: Spännskruv: Apparat för att justera kedjans spänning.
H: Främre handtag: Stödhandtag placerat på eller mot framsidan av enheten.
I: Bakre handtag (övre handtag): Stödhandtag på baksidan av huvudenheten,
J: Sågkedja: Kedja som fungerar som skärverktyg.
K: Svärd: Den del som stöder och leder sågkedjan.
L: Lock oljetank: Lock för stängning av oljetanken.
M: Oljekontrollglas: Fönster för att kontrollera mängden kedjeolja.
M: Oljekontrollglas: Fönster för att kontrollera mängden kedjeolja.
N: Hake: Verktyg för att hänga enheten med ett rep motsv.
O: Oljematare: Behållare för olja.
P: Kedjeskydd: Skydd för svärdet och sågkedjan så att de inte skadas när apparaten inte används
Q: Kombiboxnyckel: Verktyg för borttagning eller montering av en sidokåpa och spänning av sågkedjan.

WARNING

Denna kedjesåg (CS1825DC) är speciellt konstruerad för skötsel av och kirurgiska ingrepp på träd. Den får endast användas av personer utbildade för detta arbete. Beakta de föreskrifter, tilivägagängssätt och rekommendationer som vederbörande arbetsorganisation förmedlar. Underlåtenhet att göra detta medför stor olycksrisk. Vi rekommenderar att en höjbar plattform alltid används vid sågning i träd. Sågning genom att hänga i en lina är en mycket farlig teknik som kräver särskild utbildning. Användaren måste vara utbildad för och ha kunskap om såväl bruket av säkerhetsutrustning som korrekt arbets- och klättringsteknik. Använd alltid spärrutrustningen för både användaren och sågen.

ALLMÄNNA

SÄKERHETSVARNINGAR FÖR ELEKTRISKA VERKTYG

WARNING

Läs alla säkerhetsvarningar, instruktioner, bilder och specifi kationer som medföljer detta elektriska verktyg.

Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst.

Röriga eller mörka arbetsplatser inbjuder till olyckor.

b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.

Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.

c) Håll barn och kringstående på avständ när du arbetar med ett elektriskt verktyg.

Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifi era aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg.

Omodifi erade stickproppar och matchande uttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp.

Det fi nns ökad risk för elstötar om din kropp är4) jordad.

c) Utsätt inte elektriska verktyg för regn eller väta.

Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget.

Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg.

Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget.

Att bära det elektriska verktyget med fingret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.

d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget.

En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen.

På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll ditt här och dina kläder borta från rörliga delar.

Vida kläder, smycken eller långt här kan fastna i de rörliga delarna.

g) Om tillbehör för anslutning av dammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.

Användning av damminsamling kan minska dammrelaterade faror.

h) Låt inte vanan av regelbunden användning av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper.

En oförsiktig åtgård kan orsaka allvarlig skada inom en bråkdel av en sekund.

Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra.

Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till.

Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa

a n viästduktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade användare.

e) Underhåll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillständ som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det.

Många olyckor förorsakas av dåligt underhållna verktyg.

f) Håll skärverktygen skarpa och rena.

Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

h) Håll handtag och gripytor torra, rena och fria från olja och fett.

Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren.

En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri.

Svenska

b) Använd verktyg endast med specifi kt avsedda batteri.

Användning av annat batteri kan orsaka risk för skada eller brand.

c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan.

d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp.

Vätska som läcker från batteriet kan orsaka irritation eller brännskador.

e) Använd inte ett batteri eller verktyg som har skadats eller modifi erats.

Skadade eller modifi erade batterier kan uppvisa oförutsägbart beteende som leder till brand, explosion eller risk för skada.

f) Utsätt inte batteriet eller verktyget för brand eller överdriven temperatur.

Exponering för brand eller temperatur över 130°C kan orsaka explosion.

g) Följ alla laddningsinstruktioner ladda inte batteriet eller verktyget utanför det temperaturintervall som anges i instruktionerna.

Felaktig laddning eller laddning vid temperaturer utanför det angivna intervallet kan skada batteriet och öka risken för brand.

6) Service

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar.

Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

b) Serva aldrig skadade batterier.

Service av batterier får endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avständ.

När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSVARNINGAR FÖR BATTERIDRIVEN KEDJESÅG

1) Allmänna säkerhetsvarningar för kedjesåg

a) Denna kedjesåg är inte avsedd för trädfällning. Användning av kedjesågen för andra arbeten än avsett kan leda till allvarliga skador på användaren eller andra personer som står i närheten.

b) Operatören måste vara utbildad i säkra klättringstekniker och i användning av all rekommenderad extra säkerhetsutrustning, såsom selar, slingor, remmar, rep och karbinhakar samt andra fallskyddssystem för både operatören och sågen.

Det är nödvändigt att upprätta en säker plats i trädet vid varje arbetsposition för att undvika riskfyllda situationer.

c) Bär ögonskydd, hörselskydd och skyddsutrustning för huvud, underarmar, händer, ben och fötter som är lämplig för trädklättring. Lämplig skyddsutrustning minskar risken för personskador från sågmaterial eller oavsiktlig kontakt med sågkedjan.

d) Kapa endast trä. Använd inte kedjesågen för ändamål den inte är avsedd för. Exempel: använd inte kedjesågen för sågning i metall, plast, murverk eller byggnadsmaterial som inte är av trä. Användning av kedjesågen för andra arbeten än de den är avsedd för kan leda till att en riskfylld situation uppstår.

e) Håll alltid kedjesågen med din högra hand på det bakre handtaget och din vänstra hand på det främre handtaget. Att hålla kedjesågen med omvänt grepp ökar risken för personskada och bör alltid undvikas.

f) Håll endast kedjesågen i de isolerade greppytorna, O mefteosotra sågkedjan kan komma i kontakt med dolda elledningar. Sågkedjor som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar på kedjesågen blir strömförande och ge användaren en elektrisk stöt.

g) Se till att hålla kroppsdelar borta från sågkedjan när kedjesågen är i drift. Innan du startar kedjesågen, se till att sågkedjan inte är i kontakt med något. Ett ögonblick ouppmärksamhet när du använder kedjesågen kan orsaka att dina kläder eller kroppsdelar kommer i kontakt med sågkedjan.

h) Vid kapning av en gren som är spänd, se upp med tillbakafjädring. När spänningen i trädfibrerna släpps kan det hända att den spända grenen slår till operatören och/eller slår kedjesågen ur händerna.

i) Var ytterst försiktig när du klipper tunna grenar. Tunna material kan göra att sågkedjan fastnar och de kan svinga tillbaka mot dig eller slå dig ur balans.

j) Följ alla instruktioner vid rensning av fastklämt material, förvaring eller service av kedjesågen. Se till att strömbrytaren är avstängd och att batteripaketet är borttaget. Oavsiktlig aktivering av kedjesågen vid rensning av fastklämt material eller service kan resultera i allvarlig personskada.

k) Montera alltid svärdsskyddet innan transport eller förvaring av motorsågen. Korrekt hantering av kedjesågen minskar risken för oavsiktlig kontakt med en sågkedja i rörelse.

I) Följ anvisningarna för smörjning, kedjespänning och byte av svärd och kedja. Felaktigt spänd eller smörjd kedja kan antingen gå sönder eller öka risken för kast.

2) Orsaker och manövrar för att förhindra kast:

Kast kan uppstå när svärdets nos eller spetsen vidrör något eller när träet nyper och klämmer fast sågkedjan i spåret. (Bild 2)

En spetskontakt kan i vissa fall orsaka en plötslig bakåtreaktion så att svärdet kastas uppåt och bakåt mot operatören.

Att klämma sågkedjan längs svärdets spets kan också kasta svärdet snabbt bakåt mot operatören.

Var och en av dessa reaktioner kan göra att du tappar kontrollen över motorsågen vilket kan leda till allvarliga personskador. Förlita dig inte blint på de säkerhetsfunktioner som är inbyggda i din såg. Som användare av en kedjesåg bör du utföra flera steg för att förhindra att olyckor eller skador uppstår vid kapning.

Rekyl är resultatet när maskinen används felaktigt och/eller felaktiga användningssätt eller villkor och kan undvikas genom att vidta vederbörliga försiktighetsåtgärder som visas nedan:

a) Behåll ett fast grepp med tummar och fingrar runt kedjesågens handtag, med båda händerna på sågen och placera din kropp och arm så att du kan motstå rekylkraften. (Bild 3) Operatören kan kontrollera rekylkraften om lämpliga försiktighetsåtgärder vidtagits. Släpp inte taget om kedjesågen.

b) Sträck dig inte för långt. Detta hjälper till att förhindra oavsiktlig kontakt med spetsen och möjliggör bättre kontroll av kedjesågen i oväntade situationer.
c) Använd endast utbytessvärd och -sågkedjor som rekommenderas av tillverkaren. Felaktiga utbytessvärd och -sågkedjor kan orsaka kedjebrott och/eller kast.
d) Följ tillverkarens instruktioner för skärpning och underhåll av sågkedjan. Minskad höjd på underställningsklacken kan leda till ökade kast.

YTTERLIGARE SÄKERHETSVARNINGAR

1. Arbeta inte under stress. Vidare, se alltid till att hålla kroppen varm.
2. Se till att hålla kroppsdelar borta från sågkedjan när kedjesågen är i drift.
3. Innan du påbörjar arbete, tänk först igenom arbetsförfarande som ska utföras och arbeta på att undvika olyckor annars kan skada uppstå.
4. Använd inte i dåligt väder, så som stark vind, regn, snö, dimma eller på platser där stenras eller laviner lätt uppstår.

I dåligt väder kan omdömet sättas ned och vibrationer kan leda till olyckor.

1. Använd inte verktyget när sikten är dålig, så som vid dåligt väder eller på natten. Vidare, använd den inte i regn eller på en plats som utsätts för regn.

Instabilt fotfäste eller att man tappar balansen kan leda till att en olycka uppstår.

1. Kontrollera svärdet och sågkedjan innan du startar verktyget.

○ Använd inte verktyget om svärdet eller sågkedjan är sprucken eller om verktyget är repat eller böjt.
- Kontrollera att svärdet och sågkedjan är ordentligt monterade. Om svärdet eller sågkedjan är trasig eller löst kan det leda till en olycka.
7. Innan arbetet påbörjas, kontrollera att omkopplaren inte aktiveras om inte lässpaken trycks in.

Om verktygen inte fungerar ordentligt, avbryt omedelbart användning och begär reparation from din auktoriserade HiKOKI serviceverkstad.

1. Montera sågkedjan korrekt enligt bruksanvisningen.

Om den monteras felaktigt kommer sågkedjan att glida av svärdet och skada kan uppstå.

1. Ta aldrig bort någon av de säkerhetsanordningar som finns på motorsågen (kedjebroms, låsspak, kedjefångare etc.).

Vidare, ändra eller koppla inte ur någon av dem. Skada kan uppstå.

1. I följande fall, slå av enheten och se till att sågkedjan inte längre rör sig:

○ När den inte används.
○ När du flyttar dig till en ny arbetsplats.
○ Vid inspektion, justering eller byte av sågkedja, svärd, kedjeskydd eller andra delar.
○ Vid påfyllning av kedjeolja.
○ Vid borttagning av smuts m.m. från enheten.
○ Vid borttagning av hinder, skräp eller sågspån som uppstått vid arbete från arbetsplatsen.
○ När du tar av enheten eller när du avlägsnar dig från enheten.
○ I andra fall när du känner fara eller anar risker.

Om sågkedjan fortfarande rör sig kan en olycka uppstå.

1. Arbete för vanligen utföras individuellt. När flera personer är involverade se till att det är tillräckligt med utrymme mellan dem.

2. Håll ett avständ på minst 15 m till andra personer. Vidare, vid arbete med flera personer, håll ett avständ på minst 15 m mellan personerna.
   ○ Det finns en risk att sly slår mot dig eller andra olyckor.
   ○ Förbered en visselvarning, m.m. och bestäm lämplig kontaktmetod med andra arbetare i förväg.

3. Innan du kapar stående träd, säkerställ följande:
   ○ Bestäm en säker evakueringsplats före kapningen.
   ○ Ta bort hinder (t.ex. grenar, buskar) i förväg.
4. Under användning, om enhetens prestanda försämras eller om du upptäcker något onormalt ljud eller vibration, slå omedelbart av den och avbryt användningen, och kontakta din auktoriserade HiKOKI serviceverkstad för inspektion eller reparation.

Om du fortsätter användning kan skada uppstå.

1. Om enheten råkar tappas eller utsätts för stötar, inspektera den noga för eventuell skada eller sprickor och se till att det inte är någon deformering.

Om enheten är skadad, sprucken eller deformerad kan skada uppstå.

1. När enheten transporteras med bil, fäst den ordentligt för att förhindra att den rör sig.

Det finns risk för olycka.

1. Slå inte på enheten medan kedjeskyddet är monterat.

Skada kan uppstå.

1. Se till att det inte finns några spikar eller andra främmande föremål i materialet.

Om sågkedjan slår i en spik, m.m., kan skada uppstå.

1. För att undvika att svärdet fastnar i materialet vid kapning på en kant eller när materialets vikt hamnar på svärdet vid kapning, installera ett stöd nära platsen för kapning.

Om svärdet fastnar kan skada uppstå.

1. Om enheten ska transporteras eller förvaras efter användning, ta antingen bort sågkedjan eller sätt på kedjeskyddet.

Om sågkedjan kommer i kontakt med din kropp kan en skada uppstå.

1. Vårda enheten ordentligt.

○ Se till att sågkedjan erbjuder optimal kapförmåga för att försäkra att arbete kan utföras säkert och effektivt.
○ Följ bruksanvisningen när du byter sågkedja eller svärd, underhåller enheten, fyller på olja, m.m.
22. Be en aff är reparera enheten.
○ Modifiera inte denna produkt då den redan uppfyller gällande säkerhetsstandarder.
○ Overlämna alltid reparationer till din auktoriserad HiKOKI serviceverkstad.

Om du försöker reparera enheten själv kan det resultera i en olycka eller skada.

1. Se till att enheten är ordentligt förvarad när du inte använder den.

Häll ut kedjeoljan och förvara den på en torr plats utom räckhåll för barn eller på en låst plats.

1. Om varningsetiketten inte längre är läsbar, flagats av eller på annat sätt är otydlig, sätt på en ny varningsetikett.

För varningsetiketter, kontakta din auktoriserade HiKOKI serviceverkstad.

1. Se till att följ lokala regler och förordningar för den plats där du arbetar.

2. Kontrollera att batteriets isättning i verktyget har skett på korrekt sätt. Slarvig istättning kan medföra risk för olycksfall beroende på att batteriet faller ut ur verktyget.

3. Använd inte produkten om verktyget eller batteripolarna (batteriluckan) är deformerade.

Att montera ett sådant batteri kan orsaka kortslutning vilket kan leda till rökutsläpp eller antändning.

Svenska

1. Håll verktygets anslutningar (batterilucka) fri från spän och damm.

○ Före användning, se till att spån och damm inte har ansamlats i området vid terminalerna.
○ Försök att undvika att spån eller damm på verktyget hamnar på batteriet under drift.
○ När du avbryter drift eller efter användning, lämna inte verktyget i ett område där det kan utsättas för fallande spån eller damm. Detta kan orsaka kortslutning som kan leda t rökutveckling eller brand.
29. Använd alltid verktyget och batteriet vid temperaturer mellan -5°C och 40°C.

FÖRSIKTIGHETSÅTGÄRDER FÖR BATTERI OCH LADDARE (säljs separat)

1. Ladda alltid batteriet vid en temperatur på 0°C–40°C. En temperatur under 0°C resulterar i överladdning vilket är farligt. Batteriet får inte laddas vid en temperatur högre än 40°C. Den lämpligaste temperaturen för laddning är 20°C–25°C.
2. Använd inte laddaren utan uppehåll. Låt aggregatet vila i ca. 15 minuter mellan varje laddning.
3. Se till att inga främmande föremål hamnar i verktyget genom batteriöppningen eller uttagen.
4. Ta aldrig isär vare sig det uppladdningsbara batteriet eller laddningsaggregatet.
5. Se till att det uppladdningsbara batteriet inte kortsluts. Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.
6. Kasta inte batteriet i öppen eld. Om batteriet blir bränt kan det explodera.
7. Laddningsaggregatet skadas när du använder ett urladdat batteri.
8. Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.
9. Se till att inga föremål eller främmande ämnen hamnar i laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

WARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning.

I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn. I detta fall ladda omedelbart upp det.
2. Om verktyget är överbelastat kan motorn stanna. Om så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Därefter kan du fortsätta igen.
3. Om batteriet överhettas under för hög belastning kan batteriet ta slut.

Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat.

Vidare, var god beakta följande varningar och föreskrifter.

WARNING

För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att spån och smuts inte samlas på batteriet.
   ○ Vid arbete se till att spån och smuts inte faller på batteriet.
   Se till att eventuellt spån och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet.
   ○ Förvara inte batteri som inte används på en plats där de utsätts för spån och smuts.
   ○ Innan förvaring av ett batteri avlägsna eventuellt spån och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).
2. Gör inte hål i batteri med skarpa föremål så som spik, slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.
3. Använd inte uppenbarligt skadat batteri eller batteri som är deformerat.
4. Använd inte batteri för andra syften än de som anges.
5. Om batteriladdningen inte lyckas avslutas trots att den angivna laddningstiden passerat, stoppa omedelbart vidare laddning.
6. Utsätt inte batteriet för höga temperaturer eller högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.
7. Håll borta från eld så snart läckage eller illaluktande lukt upptäcks.
8. Använd inte på plats där stark statisk elektricitet skapas.
9. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.
10. Lägg inte batteriet i vätskor och se till att vätskor inte tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas.

FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp.

Om inget görs kan vätskan orsaka ögonproblem.

1. Om vätskan kommer i kontakt med din hud eller dina kläder, tvätta omedelbart väl med rent vatten så som från en kran. Det finns en chans att det kan orsaka hudirritation.

2. Om du upptäcker rost, dålig lukt, överhettning, missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare.

WARNING

Om ett elektriskt ledande föremål vidrör polerna på litiumjonbatteriet kan en kortslutning uppstå vilket kan leda till brand. Observera följande vid förvaring av batteriet.

○ Placera inte elektriskt ledande skär, spikar, stålvajrar, kopparvajrar eller andra vajrar i förvaringslådan.
○ Antingen installera batteriet i det elektriska verktyget eller förvara det säkert genom att tryck in det i batteriskyddet till dess att ventilationshålen döljs för att förebygga kortslutning. (Enligt Bild 4)

ANGÅENDE TRANSPORT AV LITIUMJONBATTERIER

laktta följande försiktighetsåtgärder när litiumjonbatterier transporteras.

WARNING

Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteff ekt och följ transportföretagets instruktioner när transporten arrangeras.

○ Lithiumjonbatterier som överskrider en uteffekt på 100 Wh klassifi ceras som farligt gods och kommer att kräva en särskild behandlingsprocedur.
○ För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.

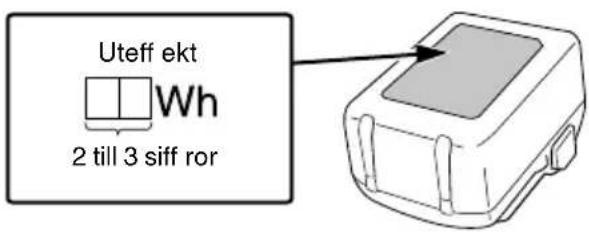

Uteff ekt Wh 2 till 3 siff ror

1	Batteri (säljs separat) Bladriktning
2	Lås	21	Bild som visar bladets riktning
3	Ventilationshål Bult	22
4	Poler	23	Kedjespännarens tapp
5	Batterilock Ansats	24
6	Tryck inåt Svärdspets	25
7	Dra ut Drivlänk	26
8	Låsspak Kedjeolja	27
9	Omkopplare Oljekontrollglas
10	Indikeringslampa Oljepumpusterare
11	Kombiboxnyckel	30	Kedjebroms
12	Sidoskydd	31	Aktivering
13	Mutter	32	Frigör
14	Spännskruv	33	Omkopplare batterinivåindikator
15	Öka spänningen	34	Indikatorlampa för batterinivå
16	Minska spänningen	35	Barkstöd (säljs separat)
17	Sågkedja	36	Bakre handtag (övre handtag)
18	Svärd	37	Främre handtag
19	Kedjedrev	38	Rundfil

39	1/5 av filens diameter	47	Kedjefångare
40	Filmall	48	Batteriets glidspår
41	Plattfil	49	Kontakt (Produkt)
42	Utstickande underställningsklack	50	Tryckluftspistol
43	Runda av	51	Kontakt (Batteri)
44	Kedjeoljepip	52	Glidspår
45	Skåra	53	Hake
46	Oljehål

TEKNISKA DATA

1. Motordrivet redskap

Modell	CS1825DC
Spänning	18 V
Sågkedja	Typ: 90PX-040XLutningsgrad: 9,5 mm (3/8")Klack: 1,1 mm (0,043")
Svärd	Typ: 104MLEA041Storlek: 250 mm(Maximal kaplängd)
Kedjedrev	Antal tänder: 6Lutningsgrad 9,5 mm (3/8")
Kedjehastighet utan belastning	12,1 m/s (730 m/min)
Kedjeoljetankens rymd	70 ml
Batteri tillgängligt för detta verktyg	BSL1820M, BSL1830C, BSL1840M, BSL1850, BSL1850C, BSL1850MA, BSL36A18, BSL36B18
Vikt*	2,0 kg

* Vikt: Sågkedja, svärd, kedjehus, olja och batteri ingår ej

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

1. Batteri (säljs separat)

Modell	BSL1820M
Spänning	18 V
Batterikapacitet	2,0 A

STANDARDTILLBEHÖR

Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 322.

Standardtillbehören kan ändras utan föregående meddelande.

ANVÄNDNINGSOMRÅDEN

○ Kapning av timmer/stockar
○ Beskärning av träd i trädgården

BATTERILADDNING

Batteri och batteriladdare medföljer inte denna produkt.

Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut laddarens nätkabel till uttaget.

Kontrollampan kommer att blinka i rött (med intervaller på 1 sekund) efter anslutning av nätkabel till laddaren.

2. Sätt i batteriet i laddaren.

Sätt i batteriet ordentligt i laddaren såsom visas i Bild 6.

3. Laddning

Laddningen sätts igång efter batteriets isättning i laddaren. Signallampan lyser i rött.

När batteriet blir fullt laddad kommer signallampan att blinka röd. (Med intervaller på 1 sekund) (Se Tabell 1)

● Signallampans indikationer

Signallampans indikationer visas i Tabell 1, i enlighet med statusen hos laddaren eller det laddningsbara batteriet.

Tabell 1

Signallampans indikationer (RÖD)
Föreladdning	Lyser i 0,5 sekund och är släckt i 0,5 sekundBlinkar	Ansluten till strömkällan
Underpågåendeladdning	Lyser ihållandeLyser	—
Laddningenfullbordad	Lyser i 0,5 sekund och är släckt i 0,5 sekundBlinkar	—
Överhettad,standby	Lyser i 1 sekund och är släckt i 0,5 sekundBlinkar	Batteriet överhettat.Kan inte ladda.(laddning kommer att börja när batteriet svalnat).
Går inte att ladda	Lyser i 0,1 sekund och är släckt i 0,1 sekundFlimrar	Fel i batteriet eller laddaren

- Angående temperaturer och laddningstid för batteriet. Temperaturer och laddningstider blir som visas i Tabell 2

Tabell 2

LaddareBatteri		UC18YFSL
Laddningsspänning V		14,4–18
Vikt kg		0,5
Temperaturer vid vilka batterierna kan laddas		0°C–50°C
Laddningstid för batterikapacitet, ca. (vid 20°C)
1,5 Ah	min	22
2,0 Ah	min	30
2,5 Ah	min	35
3,0 Ah	min	45
4,0 Ah	min	60
5,0 Ah	min	75
6,0 Ah	min	90
8,0 Ah	min	120
Antal battericeller		4–10

ANMÄRKNING

Laddningstiden kan variera beroende på temperaturen och nätspänningen.

FÖRSIKTIGT

När batteriladdaren har används kontinuerligt kommer batteriladdaren att bli varm, och kan komma att bli orsaken till fel. När en laddning är klar låt laddaren vila i 15 minuter innan nästa laddning.

4. Dra ut laddarens nätkabel ur nätuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.

ANMÄRKNING

Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det.

Angående elektrisk urladdning i händelse av nya batterier, etc.

Eftersom den inre kemiska substansen i nya batterier och batterier som inte har använts under en längre tid inte är aktiverad, kan den elektriska urladdningen vara låg när de används den första och andra gången. Detta är ett tillfälligt fenomen, och den normala tiden som krävs för att ladda kommer att återställas genom att ladda batterierna 2–3 gånger.

Hur man får batterierna att räcka längre.

(1) Ladda batterierna innan de har blivit helt urladdade. När du känner att verktygets effekt minskar, sluta använda verktyget och ladda dess batteri. Om du fortsätter att använda verktyget och laddar ur den elektriska strömmen, kan batteriet skadas och dess livslängd förkortas.
(2) Undvik att ladda vid höga temperaturer. Ett uppladdningsbart batteri är varmt direkt efter användning. Om ett sådant batteri laddas omedelbart efter användning försämras dess inre kemiska substans, och batteriets livslängd förkortas. Låt batteriet vara och ladda det efter att det har svalnat ett tag.

FÖRSIKTIGT

○ Om batteriet laddas när det är varmt efter att ha legat i direkt solljus eller då det använts nyligen lyser laddarens signallampa i 1 sekund och släcks i 0,5 sekunder (avstängd i 0,5 sekunder). Om detta inträff ar, låt batteriet svalna innan du börjar ladda.

○ När signallampan flimrar (med 0,2-sekunders intervaller) ska batteriets isättningsöppning kontrolleras för främmande föremål som i så fall måste tas bort. Om det inte fi nns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad.

MONTERING OCH ANVÄNDNING

Åtgärd Bild Sida
Borttagning och isättning av batteri 5 2
Startomkopplarens manövrering*1	7	2
Användning av kroken*2	44	6
Val av tillbehör — 323

När omkopplaren trycks in samtidigt som lässpaken förskjuts så roterar sågkedjan. (Bild 7)

Om inte lässpaken förskjuts kan omkopplaren inte slås på.

Säkra inte lässpaken i det förskjutna läget.

*2 Användning av kroken

WARNING

När kroken används, se till att enheten hängs upp säkert så att den inte faller.

Om enheten faller kan en olycka inträffa.

MONTERING (UTBYTE) AV SÄGKEDJA

WARNING

○ För att förhindra olyckor, stäng alltid av enheten och ta bort batteriet.

○ Använd inte annan sågkedja eller svärd än de som anges i "TEKNISKA DATA".

FÖRSİKTIGT

Använd tjocka handskar och var försiktig så att du inte skadar dig på sågkedjan.

OBSERVERA

○ Ta bort sågspån från oljepipen, oljehålet och skåran i svärdet när du tar bort sågkedjan.

Om sågspån samlas upp kan det orsaka att enheten går sönder.

○ Använd korrekt typ av sågkedja i enlighet med specifi kationerna.

Öm du monterar fel typ av svärd kan det hända att sågkedjan glider av och orsakar skada.

1. Ta bort sidoskyddet (Bild 8)

Vrid muttern och ta bort sidokåpan.

1. Att ta bort sågkedjan och svårdet (Bild 9)

Vrid spännskruven i "-"-riktningen för att få lite spelrum i sågkedjan och ta sedan loss den från kedjehjulet.

Ta loss tillsammans med svärdet i pilens riktning.

1. Sätt i den nya sågkedjan på kedjedrevet (Bild 10)

① Fäst sågkedjan från svärdsspetsen. Se till att sågkedjan är riktad så att sågbladet är vänt i den riktning som visas på bilden under kedjehjulet.

② För in bulten och kedjespännarbussningen i hålet i svärdet samtidigt som du håller kedjan och svärdsspetsen. Fäst sågkedjans ände på kedjehjulet, och montera svärdet på sågkroppen.

1. Montera sidoskyddet (Bild 11)

① Sätt fast sidokåpan genom att föra in ansatsen i spåret i såghöljet. Se till att sågkedjan inte lossnar från svärdet.

② Vrid muttern en gång för att fixera den tillfälligt.

Ta bort eventuell smuts runt sidokåpan innan du sätter tillbaka den.

1. Justera sågkedjans spänning (Bild 12)

○ Vrid spännskruven för att justera sågkedjans spänning samtidigt som du lyfter svärdets spets.

○ Vrid spännskruven mot "+" för att öka kedjespänningen och mot "-" för att minska den.

1. Kontrollera sågkedjans spänning (Bild 13)

Justera sågkedjans spänning så att glappet mellan sågkedjans drivlänk och svärdet är 0,5 till 1 mm när du lyfter sågkedjan något på mitten av svärdet.

1. Fästa muttern (Bild 14)

När justeringen är klar, lyft upp svärdet och dra åt muttern helt.

WARNING

Efter att ha justerat sågkedjans spänning, se till att muttern är helt åtdragen.

Om den är lös kan en skada uppstå.

INSPEKTION OCH FÖRBEREDELSE FÖRE ANVÄNDNING

Före användning, utför följande inspektion och förberedelse.

WARNING

○ För att förebygga olyckor, utför alltid steg 1 till 3 för att säkerställa att batteriet är borttaget från apparaten.

○ Säkra inte lässpaken i det förskjutna läget.

Om omkopplaren trycks in oavsiktligt kan det hända att enheten oväntat startar och en skada kan uppstå.

1. Se till att omkopplaren är av

○ Om du sätter i batteriet utan att veta om omkopplaren är inkopplad kan enheten starta oväntat, vilket kan leda till en olycka.

○ När omkopplaren kopplas in samtidigt som lässpaken är i det förskjutna läget så slås enheten på, och när omkopplaren släpps stängs apparaten av.

1. Kontrollera sågkedjans spänning

Om sågkedjans spänning är felaktig finns det risk att sågkedjan eller svärdet skadas och fel uppstår. Se steg 5 till 7 i "Montering (utbyte) av sågkedja" för att se till att rätt spänning ställs in.

○ När sågkedjan är ny är den speciellt töjbar så kontrollera spänningen med jämna mellanrum och justera vid behov.

○ Kontrollera även att muttern är ordentligt åtdragen.

1. Kontrollera kedjeolja

○ Denna enhet levereras utan kedjeolja inuti. Se till att tanken är fylld med medföljande kedjeolja innan användning. (Bild 15)

○ Kontrollera oljekontrollglaset med jämna mellanrum vid arbete och fyll på vid behov.

○ Om medföljande kedjeolja tar slut, använd HiKOKI kedjeolja som säljs separat eller motsvarande kedjeolja som fi nns i handeln.

Svenska

○ Kedjeoljan smörjer automatiskt.

Hastigheten för automatisk smörjning är förinställd till maximalt på fabriken.

För att minska utloppshastigheten, vrid oljepumpsjusteraren på höger sida av oljenivåglaset medurs.. (Bild 16)

OBSERVERA

○ Oljetankens rymd är cirka 70 ml.

Se till att det inte läcker olja eller att oljan flödar över från oljetanken när du fyller på kedjeolja.

○ Vi rekommenderar att du fyller på lagret med kedjeolja.

Om du fortsätter att arbeta utan kedjeolja kan kedjeoljan bränna igenom eller motorn gå sönder.

○ Var noga med att undvika att damm eller andra främmande föremål tränger in i oljetanken.

Om damm eller andra främmande föremål tränger in i oljetanken kan enheten gå sönder.

○ Kedjeolja som lämnas kvar i tanken kan läcka på grund av enhetens konstruktion. Även om detta inte är något fel kan det smutsa ner förvaringsplatsen så var försiktig.

Vid förvaring, töm oljetanken på olja och placera något under kroppen som kan absorbera eventuell olja som läcker ut.

○ Fyll på olja efter cirka 10 minuter beroende på användningsförhållandena för kapning)

Som visas på Bild 5, tryck ordentligt till dess att det klickar på plats.

FÖRSIKTIGT

Om batteriet inte är ordentligt monterat kan det lossna och skada dig.

5. Kontrollera kedjebromsens funktion (Bild 17)

WARNING

• Även om kedjebromsen är en nödstoppsfunktion är den inte helt tillförlitlig. Hantera varsamt för att undvika risk för kast.
  ○ Kedjebromsen är avsedd för användning i nödfall och vid uppstart. Använd den inte godtyckligt.
  ○ För att undvika försämrad funktion hos kedjebromsen på grund av ackumulering av sågspån m.m., rengör regelbundet.
  ○ Kedjebromsen är en viktig komponent för att säkerställa säkerhet vid användning.
  Om du har några frågor angående kedjebromsen, begär reparation från ditt auktoriserade HiKOKI-servicecenter.

Kedjebromsen är en nödstoppsfunktion som stoppar sågkedjan när enheten utsätts för kast, m.m. för att minska risker.

(Se "Orsaker och manövrar för att förhindra kast".)

Pressa kedjebromsen i den riktning som anges av pilen

(31) för att lägga an kedjebromsen och stoppa sågkedjan.

Lossa kedjebromsen genom att släppa avtryckaren och dra kedjebromsen bakåt.

FÖRSIKTIGT

Kedjebromsen fungerar endast när strömmen är på. Kontrollera kedjebromsens funktion på en plats utan människor eller hinder i närheten.

(1) Tryck på omkopplaren samtidigt som du förskjuter lässpaken.
(2) När sågkedjan börjar rotera, tryck kedjebromsen framåt mot sågkedjan.
(3) Om sågkedjan stannar fungerar kedjebromsen som den ska. Lossa bromsen genom att släppa avtryckaren och dra kedjebromsen bakåt.

○ När enheten slås på kommer olja automatiskt att smörja sågkedjan och svärdet.
○ Om olja inte verkar komma ut 2 till 3 minuter efter det att enheten startar, kontrollera om eventuellt sågspån har samlats runt oljepipen.

7. Montering av barkstödet (säljs separat) (Bild 19)

När du använder barkstödet, se "Montering (ütbyte) av sågkedja", ta bort sågkedjan och svärdet och montera sedan barkstödet med de två medföljande skruvarna.

INDIKATOR FÖR ÅTERSTÅENDE BATTERINIVÅ

Du kan kontrollera batteriets återstående kapacitet genom att trycka på indikatorknappen för återstående batterinivå för att tända indikatorlampan. (Bild 20, Tabell 3)

Indikatorn stängs av cirka 3 sekunder efter att indikatorknappen för återstående batterinivå trycks in.

Det är bäst att använda den indikatorn för återstående batterinivå som en guide, eftersom det finns små avvikelser

såsom omgivningstemperatur och batteriets skick. Indikatorn för återstående batterinivå kan också variera från de som är utrustade med ett verktyg eller en laddare. (Batteri medföljer inte utan säljs separat)

Tabell 3

Lampstatus	Kvarvarande energi
	Lyser;Batteriets återstående energi är 75%.
	Lyser;Batteriets återstående energi är 50%-75%.
	Lyser;Batteriets återstående energi är 25%-50%.
	Lyser;Batteriets återstående energi är mindre än 25%.
	Blinkar ;Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt.
	Blinkar ;Drift stoppad på grund av hög temperatur. Avlägsna batteriet från verktyget och låt det svalna helt.
	Blinkar ;Utmatningen avbruten på grund av fel eller funktionsfel. Det kan vara fel på batteriet så kontakta din återförsäljare.

OBSERVERA

Utsätt inte indikeringspanelen för hårda stötar och skada det ej.

Det kan leda till problem.

KAPNING

WARNING

○ När du arbetar i träd, använd lämpligt skydd för ögon, huvud, händer, ben och armar samt halksäkra fotskydd.
○ Se till att kedjebromsen fungerar före användning.
○ Håll i handtagen ordentligt med båda händer vid användning. (Bild 3)
○ När du kapar timmer från undersidan, se till att sågkedjan inte slås mot timret.
Om enheten trycks tillbaka kan skada uppstå.
○ Under raster och när arbetet är klart, slå alltid av enheten och ta ut batteriet ur verktyget.

Kontrollera alltid arbetsplatsen och omgivningen för att se till att det inte fi nns några föremål som kan orsaka skada, olyckor eller haveri, och om några sådana finns, ta bort dem.

Speciellt när du skapar fotfäste för att arbeta se till att det inte är några instabila eller andra föremål som man kan snubbla på.

① Se till att enheten är avstängd

Om du sätter i batteriet när omkopplaren är intryckt utan din vetskap kan enheten oförväntat starta vilket kan resultera i en olycka.

② Sätta i batteriet (Bild 5)

Som visas på Bild 5, tryck ordentligt till dess att det klickar på plats.

③ Använda omkopplaren

Se till att sågkedjan inte är i kontakt med timret, tryck in omkopplaren och starta kapning när sågkedjan har ökat.

FÖRSIKTIGT

○ När enheten slås på, se till att sågkedjan inte är i kontakt med material eller något annat.
○ Vid användning, se till att sågkedjan inte kommer i kontakt med andra material eller föremål. Speciellt när du har avslutat kapning, var noga med att se till att den inte vidrör marken.

OBSERVERA

Fyll på oljetanken tidigt för att förhindra att oljan tar slut.

1. Allmänna kapningsförfarande

(1) Slå PÅ strömmen medan du håller sågen en bit bort från virket som ska kapas. Påbörja endast sågning efter det att enheten har uppnått full hastighet.
(2) När du sågar ett tunt trästycke, tryck den nedre delen på svärdet mot trädet och såga nedåt som visas i Bild 21.
(3) När du sågar ett tjockt trästycke, tryck barkstödet (säljs separat) på framkanten av enheten mot trästycket och kapa det med hävarmsrörelse medan du använder barkstödet som stödpunkt som visas i Bild 22.
(4) När du kapar träd horisontalt, vrid sågen åt höger så att svärdet är under och håll ovansidan på främre handtaget med vänster hand. Håll svärdet horisontellt och placera barkstödet (säljs separat) som sitter på framsidan av enheten på timret. Använd barkstödet som en hävstång, kapa in i trästycket genom att vrida bakre handtaget till höger. (Bild 23)
(5) Vid kapning av träd underifrån, vidrör den övre delen på svärdet lätt mot trädet. (Bild 24)
(6) Förutom att studera hanteringsanvisningarna, se till att få praktiska instruktioner angående hantering av kedjesåg före användning, eller åtminstone träna med kedjesågen genom att kapa längder av runt timmer i en sågbock.
(7) När du kapar stockar eller timmer vilka inte stöds, se till att stödja dem så att de inte rör sig under kapning med en sågbock eller annan lämplig metod.

FÖRSIKTIGT

○ Vid kapning av träd underifrån finns det risk att enheten trycks bakåt mot användaren om kedjan stöter i träet.
○ Kapa inte igenom hela stocken underifrån då det finns risk att svärdet fl yger upp utan kontroll när kapningen avslutas.
○ Undvik alltid att en kedjesåg som är igång från att komma i kontakt med marken eller taggtrådsstängsel.

(1) Kapa grenar från ett träd som står:

En tjock gren bör först kapas en bit från stammen. Kapa först cirka en tredjedel underifrån och kapa sedan grenen ovanifrån. Slutligen, kapa sedan av återstående del av grenen jäms med trädets stam.

(Bild 25)

FÖRSIKTIGT

○ Undvik alltid fallande grenar.
○ Var alltid uppmärksam på rekylerande såg.
(2) Kapning av grenar på fällda träd:

Först kapa grenarna som inte vidrör marken, kapa sedan av de som vidrör marken. Kapa först halvvägs från ovansidan och sedan underifrån när man kapar tjocka grenar som vidrör marken. (Bild 26)

FÖRSIKTİGT

○ När man kapar av grenar som vidrör marken, var försiktig så att svärdet inte fastnar av trycket.
○ Under det sista steget i kapningen, var uppmärksam på om stocken rullar.

När en stock, placerad som visas i Bild 27 kapas, kapa först cirka en tredjedel underifrån, kapa sedan hela vägen ovanifrån. När du kapar en stock ovanför ett hålrum som visas i Bild 28, kapa först cirka två tredjedelar från ovansidan och kapa sedan uppåt underifrån.

FÖRSIKTIGT

○ Se till att svärdet inte fastnar i stocken på grund av trycket.
När du arbeta på en lutande plats, se till att stå på ovansidan av stocken. Om du står nedanför kan det hända att den kapade stocken rullar mot dig.

4. Sågning av en stock som ligger platt

Se till att stocken är stabil.

Tryck spettet mot stocken. Använd spettet som en hävstång om vilken handtaget kan lyftas för att underlätta kapningen. (Bild 29)

5. Kapa en stock som stöds i båda ändarna

Börja med att såga till ett djup på ungefär en tredjedel ovanifrån och såga sedan underifrån för att slutföra sågningen.

Svärdet kan fastna i sågsnittet om du försöker såga igenom hela vägen uppifrån. (Bild 30)

Säkerhetsföreskrifter för fällning

För större operationer eller oavbrutna arbeten

Redskapet har en överhettningskrets som skyddar de elektroniska delarna som styr det laddningsbara batteriet. Under långvarig användning eller under drift med hög belastning som uppstår vid stort tryck på verktyget stiger verktygstemperaturen och överhettningsskyddet kan så småningom utlösas, vilket stänger av verktyget.

Om detta inträffar ska redskapet svalna en längre tid. När temperaturen fallit är det åter möjligt att använda redskapet. Om det laddningsbara batteriet måste bytas efter kontinuerlig användning, låt redskapet vila i ungefär 15 minuter.

Svenska

Fatta alltid kedjesågen ordentligt.

Vidare, tvinga inte kedjesågen mer än nödvändigt.

Aven om extra kraft appliceras på kedjesågen kommer det inte att påskynda kaphastigheten. Detta kommer att anstränga motorn, försämra prestanda och skada eller orsaka fel på motorn eller svärdet.

Använd enheten så att sågkedjan har tillräcklig hastighet.

Speciellt när sågkedjan stannar (fastnar) på grund av för stor kraft kan det orsaka skada eller fel på enheten.

Kedjefångare

○ Kedjefångaren sitter på motorkroppen strax under kedjan för att ytterligare förhindra att en trasig kedja träff ar användaren.
- Byt ut sågkedjan mot en ny när den har gått av enligt "Montering (utbyte) av sågkedja".

SKÄRPNING AV KEDJANS BLAD

WARNING

För att förebygga olyckor, slå alltid av strömbrytaren och ta bort batteriet från apparaten.

FÖRSIKTIGT

Fila sågkedjan och justera djupmättet i mittläget på svärdet, med kedjan fäst på huvudenheten.

OBSERVERA

Slipa sågkedjan och justera underställningsklacken vid svärdets mitt, med kedjan fäst på enheten.

När skärpan på sågkedjor försämras kommer motorn och varje del på enheten belastas och verkningsgraden minska.

För optimal prestanda på enheten, krävs regelbundet underhåll för att hålla sågkedjan skarp.

1. Slipning av blad

Använd en rundfi l med 4 mm diameter.

Rundfi len ska hållas mot sågtanden så att en femtedel av dess diameter sticker ut ovanför klingans ovansida, så som Bild 31 visar.

Fila sågkedjan genom att hålla rundfi len i 30° vinkel i förhållande till svärdet, så som Bild 32 visar.

Fila tänderna genom att försiktigt trycka rundfilen i greppets riktning.

Se till att rundfilen inte vidrör sågkedjan när filen dras tillbaka.

Se till att alla sågtänder filas i samma vinkel, annars kommer verktygets skäreff aktivitet att försämras.

Bild 33 visar lämpliga vinklar för korrekt slipning av tänderna. (Rundfi I säljs separat.)

2. Justering av skärdjupet

WARNING

○ Slipa inte den övre delen av klackarna och deras drivlänkar, och deformera inte heller formen på dessa delar.
○ Justering av skärdjupet måste följa de fastställda mätten och formerna, annars kan risken för kast öka och orsaka personskada.

Sidolänk

Drivlänk

Skärdjupen ska alla vara inriktade på samma sätt, eftersom de används för att justera sågdjupet vid den position där sågen förs in i träet.

Vid slipning av sågkedjan, se till att kontrollera skärdjupet varannan eller var tredje gång. (Bild 34)

Placéra en filmall på sågkedjan, lämnå mallen synlig vid länken och använd en plattfi I för att fasa till ojämna delar vid skären. (Bild 35) (Filmall och plattfil säljs separat.)

Efter att ha filat till skärdjupet, runda till framsidan av tanden som den var. (Bild 36)

Efter slipning av sågkedjan lägg den i kedjeolja för att tvätta bort fi lspan.

Om filspånen inte rengörs kan sågkedjan och svärdet slitas ut mycket snabbt vid användning.

Filmallen kan också användas vid skärpning med en rundfil. (Bild 37)

UNDERHÅLL OCH INSPEKTION

Utför inspektion och underhåll av varje del efter användning när du ska förvara enheten.

WARNING

Vid underhåll och inspektion, slå alltid av enheten och ta bort batteriet från apparaten.

FÖRSIKTIGT

Bär alltid skyddshandskar när du handskas med kedjan.

1. Inspektion av sågkedjor

○ Inspektera sågkedjan emellanåt. Vid något onormalt, byt ut den mot en ny enligt "Montering (utbyte) av sågkedja".
○ Inspektera kedjans spänning och kontrollera att den är åtdragen ordentligt.
○ Sluta använda enheten när sågkedjan blir slö och skärp den enligt "Skärpning av kedjans blad".
○ Efter användning smörj sågkedjan och svärdet ordentligt med olja för att förhindra rost.

OBSERVERA

Vid rengöring av sidokåpa, kedjehjul, kedjeoljerör och svärd, se proceduren "Montera (byta) sågkedja" och ta bort sågkedjan.

2. Rengöring av sidokåpa och kedjehjul (Bild 38)

Rengör och ta bort eventuella spån eller damm som fi nns kvar inuti delarna.

Innan rengöring av kedjeoljepip, ta bort sidoskyddet och svärdet.

4. Rengöring av svärd (Bild 40)

När sågspån och liknande fastnar i skåran på svärdet eller oljepipen, kan inte olja flöda ut vilket kan resultera i att enheten går sönder.

Ta bort svärdet och rengör eventuellt sågspån som fastnat i skåran efter användning när sågkedjan byts ut. (Se "Montering (utbyte) av sågkedja".)

5. Rengöring av kedjebroms (Bild 41)

Använd en borste för att ta bort eventuella spån från spalten mot sågkroppen.

6. Kontroll av kedjefångaren (Bild 42)

Kedjefångaren är utformad för att skydda operatören från att träffas av sågkedjan om kedjan lossnar eller skadas.

Kedjefångaren är integrerad i sidokåpan.

Kontrollera att kedjefångaren inte är skadad.

7. Kontroll av skruvförband

Kontrollera regelbundet skruvarna. Skulle någon skruv ha lossnat, dra åt den ordentligt. Slarv av skruvarnas åtdragning kan resultera i olyckor.

8. Motorns underhåll

Motorn är elverktygets viktigaste del.

Utsätt inte den för olija eller väta så att den skadas.

9. Rengöring av batteriinstallationsfacket och batteriet (Bild 43)

WARNING

Använd skyddsglasögon och dammskyddsmask vid rengöring med en tryckluftspistol.

Om detta inte görs kan det leda till inandning eller exponering av ögonen för skräp eller damm.

Använd en borste eller tryckluftspistol för att ta bort eventuella spån eller damm, och håll sågen ren.

OBSERVERA

Att låta spån och damm samlas upp under användning kan leda till att batteriet faller av eller till andra olyckor. Att låta spån och damm ansamlas kan också leda till funktionsfel, inklusive felaktig kontakt mellan batteriet och polerna.

○ Efter rengöring, kontrollera för att bekräfta att batteriet enkelt kan tas bort och sättas tillbaka på verktyget.

10. Rengöring av höljet

När kedjesågen blir smutsig, torka av den med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

11. Förvaring

○ Rengör alla delar noggrant. Smörj metalldelar med ett tunt lager korrosionsskyddsmedel.
○ Se till att reparera skadade områden innan förvaring.
○ När du förvarar enheten utför rengöring och underhåll av varje del och montera kedjeskyddet på svärdet.
○ Förvara elverktyget och batteriet på ett ställe där temperaturen inte överstiger 40°C och där inte barn kommer åt den.

OBSERVERA

Förvaring av litiumjonbatterier.

Se till att litiumjonbatterier är fulladdade innan de förvaras.

En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen.

Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger.

Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier.

FÖRSIKTIGT

Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg

Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar).

GARANTI

Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifika bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871.

A-vägd ljudeff ektnivå: 98 dB (A)

A-vägd ljudtrycksnivå: 88 dB (Å)

Osäkerhet K: 3 dB (A)

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841.

$$ \mathbf {a} _ {\mathrm{h}} = 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Osäkerhet K = 1,5 m/s ^2

Det deklarerade totalvärdet för vibration och det deklarerade bulleremissionsvärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat.

De kan även användas vid en preliminär exponeringsbedömning.

WARNING

○ Vibrations- och bulleremissionerna under faktisk användning av elverktyget kan skilja sig från det deklarerade totalvärdet beroende på hur verktyget används, särskilt vilken typ av arbetsstycke som bearbetas; och
○ Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget äravstängt och när det körs på tomgång utöver ut då startomkopplaren används).

OBSERVERA

Beronde på HiKOKIs kontinuerliga forskningsoch utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

FELSÖKNING

Använd felsökningstabellen nedan om redskapet inte fungerar normalt. Om detta inte löser problemet, kontakta din återförsäljare eller ett auktoriserat HiKOKI servicecenter.

Symptom Möjlig orsak Åtgärd
Motorn låter men sågkedjan...○ rör sig inte○ rör sig inte fritt	Kedjebromsen kan vara aktiverad. Lossa genom	m att dra kedjebromsreglaget mot dig.
	Sågkedjan är för spänd. Kontrollera spänningen	på sågkedjan och om den är för stor lossa den.
	Sågkedjan hoppar av kedjedrevet. Kontrollera	att sågkedjan är ordentligt fastsatt på kedjehjulet.
	Innanför sidokåpan...→ full med sågspån→ främmande föremål fastnat	Rengör sidokåpan.
	I svärdets skåra...→ full med sågspån→ olja fl yter inte	Rengör svärdets skåra och oljehålet.Se till att det är olja i oljetanken och fyll på vid behov.
Dålig skärpa Sågkedjan...	→ är utsliten eller bladen brutna→ är rostig	Slipa sågkedjan.Om den är väldigt sliten eller trasig, byt ut den mot en ny.
	Sågkedjans riktning är omvänd. Sätt på den igen	en och kontrollera riktningen.
	Spänningen på sågkedjan är lös. Kontrollera sågkedjans spänning och dra år om den är lös.
Kedjeolja○ fl yter långsamt○ inte kommer ut (skär ihop)	Kedjeolja saknas i tanken. Fyll på med kedjeolja.
	Kedjeoljepipen är tilltäppt. Rengör kedjeoljepipen.

SYMBOLER

ADVARSEL

Kontakten kan kun tilkobles, när läsehåndtaget skubbes.

Anvend en rund fil med en diameter på 4 mm.

1) Sikring på arbeidsområdet

Sagkjedet roterer när bryteren aktiveres mens lås avspaken skyves. (Fig. 7)

7. Montering av tappen (selges separat) (Fig. 19)

○ Når du arbeider i en helling skal du stå på oppsiden av tømmerstokken. Hvis du står på nedsiden kan den avsagede delen av stokken rulle mot deg.

Sørg för godt grep på kjedesagen.

Bruk en rund fi l med diameter på 4 mm.
