KÄYTTÖOHJE CS1825DC HiKOKI

VAROITUS
Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön.

	CS1825DC: Akkutoiminen ketjusaha
	Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas.
	Älä käytä sähkötyökalua sateessa tai märässä ympäristössä tai jätä sitä ulos sateella.
	Koskee vain EU-maitaÄlä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana!Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteseen ja ohjattava ympäristöystävälliseen kierrätykseen.
	Lue ja ymmärrä kaikki tämän oppaan ja laitteeseen merkityt varoitukset sekä ohjeet ja noudata niitä.
	Käytä aina silmänsuojaimia, kypärää ja kuulonsuojaimia käyttäessäsi laitetta.
	Varo ketjusahan takapotkua ja vältä koskemasta lavan kärkeen.
	Käytä ketjusahaa aina kaksin käsin.
	On tärkeää suojata jalat, kädet, käsivarret ja pää suojavaatetuksella.
	Tämä ketjusaha on tarkoitettu vain koulutetun puunhoitohenkilökunnan käyttöön. Käyttö ilman asianmukaista koulutusta voi aiheuttaa vakavia henkilövahinkoja.
	Ketjuöljyn annostelunopeuden säätö
	Irrota akku

OSIEN SELITYKSET (Kuva 1)

A: Akku (myydään erikseen): Virtalähde laitteen käyttämistä varten.
B: Kytkin: Sormella aktivoituva laite.
C: Lukituksen avausvipu: Vipu, joka estää laukaisimen tahattoman käytön.
D: Ketjujarru: Pysäyttää tai lukitsee teräketjun.
E: Sivusuojus: Suojus, joka suojaa terälaipan teräketjua, kytkintä ja vetoratasta, kun ketjusaha on käytössä.
F: Mutteri: Sivusuojuksen kiinnitysmutteri.
G: Kiristysruuvi: Laite teräketjivarten.
H: Etukahva: Päärungon etupuolella oleva tukikahva.
I: Takakahva (Päällyskahva): Rungon takaosassa oleva tukikahva
J: Teräketju: Leikkaava ketju.
K: Terälaippa: Tukee ja ohjaa teräketjua.
L: Oljysäilion kansi: Kansi, jota käytetään öljysäilion sulkemiseen.
M: Öljyn näyttölasi: Ikkuna ketjuöljyn määrän tarkastamista varten.
N: Koukku: Väline laitteen ripustamista köydellä jne. varten.
O: Öljyn syöttölaite: Säiliö öljyä varten.
P: Ketjukotelo: Kotelo, joka suojaa terälaipan ja kun laitetta ei käytetä.
Q: Yhdistelmäkoteloavain: Työkalu, jota käytetään sivusuojuksen irrottamiseen tai asentamiseen ja teräketjun kiristämiseen.

VAROITUS

Tämä ketjusaha (CS1825DC) on tarkoitettu puiden hoitoon ja puukirurgiaan. Vain asianmukaisesti henkilöt saa käyttää sahaa. Huomioi kaikki asianmukaiset ohjeet ja suositukset. Muuten tapaturman vaara on suuri. Suosittelemme nostolavan käyttöä työskenneltäessä maanpinnan yläpuolella. Kiipeilytekniikat ovat erittäin vaarallisia ja vaativat erityiskoulutuksen. Käyttäjän on hallittavat turvavarusteiden käyttö ja kiipeilytekniikat. Sekä käyttäjä että saha on varmistettava sopivilla varusteilla.

YLEISET SÄHKÖTYÖKALUA KOSKEVAT

TURVALLISUUSVAROITUKSET

! VAROITUS

Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot.

Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa mainittu "sähkötyökalu"-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna.

Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä.

b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä.

Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua.

Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa.

Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin.

Sähköiskun vaara on suurempi, jos kehosi on maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle.

Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä.

d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta.

Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista.

Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa.

Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä.

RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten.

Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena.

Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja.

Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarkoituksenmukaisissa olosuhteissa vähentää henkilövahinkoja.

c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista.

Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä.

d) Poista säätöön tarvitut avaimet tai vääntimet sähkötyökalusta ennen sen käynnistämistä.

Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti tasapainossa.

Tällöin sähkötyökalua on helpompi hallita dottamattomissa tilanteissa.

f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista.

Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein.

Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

h) Vaikka olisit tottunut työkalujen käyttäjä, älä sivuuta työkalun turvallisuusperiaatteita.

Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua.

Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla.

b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä.

Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava.

c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista.

Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa.

d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin.

Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä.

e) Huolla sähkötyökalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä.

Puutteellisesti huolletut sähkötyökalut aiheuttavat paljon onnettomuuksia.

f) Pidä leikkuutyökalut terävinä ja puhtaina.

Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ.

Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

h) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina öljystä ja rasvasta.

Liukkaat kahvat ja tarttumispinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla.

Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa.

Suomi

b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa.

Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa.

Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

d) Jos akkua käytetään väärin, siitä voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua.

Aküsta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja.

e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muunneltu.

Vaurioituneet tai muunnellut akut voivat toimia ennalta-arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.

f) Suojaa akku tai työkalu tulelta tai liian korkeilta lämpötiloilta.

Altistuminen tulelle tai yli 130°C:een lämpötilalle voi aiheuttaa räjähdyksen.

g) Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeiden mukaisen lämpötila-alueen ulkopuolella.

Lataaminen väärin tai ilmoitetun alueen ulkopuolella olevissa lämpötiloissa voi vahingoittaa akkua ja lisätä tulipalon riskiä.

6) Huolto

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia.

Tämä pitää sähkötyökalun turvallisena.

b) Älä yritä korjata vaurioituneita akkuja.

Akkujen huollon saa suorittaa vain valmistaja tai valtuutetut palveluntarjoajat.

TURVATOIMET

Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä.

Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

AKKUTOIMISTA

KETJUSAHAA KOSKEVAT

TURVALLISUUSVAROITUKSET

1) Yleisiä ketjusahan turvallisuusvaroituksia

a) Tätä ketjusahaa ei ole tarkoitettu puiden kaatamiseen. Ketjusahan käyttö muuhun kuin sille tarkoitettuun työhön voi aiheuttaa käyttäjälle tai sivullisille vakavia henkilövahinkoja.

b) Käyttäjällä on oltava perehdytys turvallisiin kiipeilytekniikoihin ja kaikkien suositeltujen käyttäjää tai sahaa koskevien lisäturvavarusteiden, kuten valjaiden, silmukoiden, hihnojen, köysien, sulkurenkaiden ja muiden putoamisen pysäyttävien järjestelmien, käyttöön.

Turvallisen paikan varmistaminen puussa jokaisessa työasennossa on erittäin tärkeää vaarallisten tilanteiden välttämiseksi.

c) Käytä silmä- ja kuulosuojaimia sekä pään, kyynärvarsien, käsien ja jalkojen suojaamiseen varusteita, jotka sopivat puuhun kiipeämiseen. Sopiva suojavarustus vähentää lentelevien roskien aiheuttamia henkilövahinkoja tai tahatonta kosketusta teräketjuun.

d) Leikkaa vain puuta. Älä käytä ketjusahaa muihin kuin sille suunniteltuihin tarkoituksiin. Esimerkki: ketjusahaa ei saa käyttää metallin, muovin, muurausten tai muun kuin puuta olevien rakennusmateriaalien katkaisemiseen. Ketjusahan käyttö muuhun kuin sille suunniteltuun toimintoon voi johtaa vaaratilanteeseen.

e) Pidä aina oikealla kädellä ketjusahan takakahvasta ja vasemmalla kädellä etukahvasta.

Ketjusahasta päinvastaisesti kiinni pitäminen lisää tapaturmariskiä, ja sitä ei tulisi koskaan tehdä.

f) Pidä kiinni ainoastaan ketjusahan eristetyistä tartuntapinnoista, sillä teräketju voi osua pilossa oleviin sähköjohtoihin. "Jännitteiseen" johtoon osuvat teräketjut saattavat tehdä ketjusahan paljaista metalliosista "jännitteisiä", jolloin käyttäjä voi saada sähköiskun.

g) Pidä kaikki ruumiinosat loitolla ketjusahasta, kun sahaa kävtetään.

Ennen kuin käynnistät ketjusahan, varmista, että teräketju ei kosketa mihinkään.

Hetkelliinen huomion puute ketjusahaa käytettäessä saattaa aiheuttaa vaatetuksen tai kehon kietoutumisen tai tarttumisen ketjusahaaan.

h) Kun leikkaat jännittynyttä oksaa, varo sen ponnahtamista takaisin. Kun puukuiduissa oleva jännitys vapautuu, taivutettu oksa voi iskeytyä käyttäjään ja/tai heittää ketjusahan pois hallinnasta.

i) Toimi erittäin varovasti, kun leikkaat ohuita oksia. Ohut materiaali saattaa tarttua teräketjuun ja kiskoa sitä käyttäjää kohti tai vetää hänet pois tasapainosta.

j) Noudata kaikkia ohjeita poistaessasi jumiutunutta materiaalia ja kun varastoit tai huollat ketjusaha. Varmista, että kytkin on pois päältä ja että akku on irrotettu. Ketjusaha odottamaton käynnistyminen jumiutuneen materiaalin poistamisen tai huoltamisen aikana voi aiheuttaa vakavan henkilövahingon.

k) Kanna ketjusahaa etukahvasta sen ollessa sammutettu ja loitolla muista kehonosista. Kun ketjusahaa kuljetetaan tai varastoidaan, ohjauskiskoon on aina asetettava suojus. Ketjusahan oikea käsittely vähentää liikkuvan teräketjun kanssa vahingossa tapahtuvan kosketuksen todennäköisyyttä.

l) Noudata voiteluun, ketjun kirstämiseen sekä lavan ja ketjun vaihtamiseen liittyviä ohjeita.

Väärin kiristetty tai voideltu ketju saattaa joko rikkoutua tai lisätä takapotkun mahdollisuutta.

2) Takapotkun syyt ja sen esto:

Takapotku on mahdöllinen, kun terälaipan kärki tai pää osuu esteeseen, tai kun puu puristaa teräketjun kiinni leikkauskohtaan. (Kuva 2)

Joissakin tapauksissa kärkikosketus saattaa saada aikaan odottamattoman vastakkaisliikkeen potkaisten terälaipan ylös ja taaksepäin kohti käyttäjää.

Teräketjun juuttuminen terälaipan yläosaan saattaa saada terälaipan liikkumaan nopeasti taaksepäin kohti käyttäjää.

Tällöin saatat menettää sahan hallinnan, mistä saattaa seurata vakavia vammoja.

Älä luota ainoastaan sahan sisään rakennettuihin turvalaitteisiin.

Ketjusahan käyttäjänä sinun tulisi noudattaa seuraavia vaiheita, jotta leikkaustöissä ei tapahtuisi onnettomuuksia tai tapaturmia.

Takapotku johtuu koneen väärinkäytöstä ja/tai vääristä käyttötoimenpiteistä- tai olosuhteista ja se voidaan välttää asianmukaisilla varotoimenpiteillä, jotka on kuvattu alla.

a) P id ä lu ja o te ket j u sa h siten, että kierrät peukalot ja sormet ketjusahan kahvojen ympäri, ja sijoita kehosi ja käsivartesi niin, että ne voivat vastustaa takapotkun voimaa. (Kuva 3)

Käyttäjä voi hallita takapotkun voimaa, jos oikeita varotoimia noudatetaan.

Älä anna ketjusahan karata käsistä.

b) Älä kurkottele.

Tämä auttaa estämään vahingossa tapahtuvan kärkikosketuksen ja mahdollistaa ketjusahan paremman hallinnan odottamattomissa tilanteissa.

c) Käytä vain valmistajan erittelemiä varaosina saatavia ohjauskiskoja ja teräketjuja. Vääränlaiset vaihto-ohjauskiskot ja -teräketjut voivat aiheuttaa ketjun rikkoutumisen ja/tai takaiskuja.

d) Noudata valmistajan antamia teräketjun teroitus- ja huolto-ohjeita.

Syvyydensäätöhampaan korkeuden madaltaminen saattaa johtaa lisääntyneeseen takapotkuun.

LISÄTURVALLISUUSVAROITUKSET

1. Työskentele ilman painetta. Lisäksi pidä aina vartalosi lämpimänä.
2. Pidä kaikki ruumiinosat loitolla ketjusahasta, kun sahaa käytetään.
3. Ennen työskentelyn aloittamista käy läpi kaikki työskentelyyn kuuluvat vaiheet ja keinot välttää onnettomuuksia. Muussa tapauksessa saattaa seurata tapaturmia.
4. Alä käytä huonolla säällä, kuten voimakkaassa tuulessa, sateessa, lumisateessa, sumussa tai alueilla, joihin saattaa pudota kivenlohkareita tai joilla saattaa esiintyä lumivyöryjä. Huonolla säällä harkintakyky heikkenee, ja tärinä saattaa aiheuttaa onnettomuuksia.
5. Kun näkyvyys on huono kuten huonolla säällä tai yöllä, älä käytä laitetta. Lisäksi älä käytä sitä sateessa tai paikoissa, jotka altistuvat sateelle.
   Epävakaa jalansija tai tasapainon menetys saattavat johtaa onnettomuuteen.
6. Tarkasta terälaippa ja teräketju ennen laitteen käynnistämistä.
   ○ Jos terälaipassa tai teräketjussa on halkeamia, tai tuote on naarmuuntunut tai taipunut, älä käytä laitetta.
   ○ Tarkasta, ovatko terälaippa ja teräketju asennettu tiukasti. Jos terälaippa tai teräketju on rikki tai pois paikaltaan, se saattaa johtaa onnettomuuteen.
7. Tarkista ennen työn aloittamista, että kytkin ei kytkeydy päälle ilman, että lukitusvipu painetaan alas. Jos laite ei toimi oikein, lopeta sen käyttö välittömästi ja pyydä korjausta HiKOKIn valtuutetusta huoltokeskuksesta.
8. Asenna teräketju oikein käyttöoppaan ohjeiden mukaisesti.
   Jos se asennetaan väärin, teräketju irtoaa terälaipasta, mikä voi aiheuttaa tapaturmia.
9. Moottorisahassa olevia turvalaitteita (esim. ketjujarru, lukituksen avausvipu ja ketjun pidäte) ei saa irrottaa.
   Siitä saattaa seurata tapaturma.
10. Seuraavissa tapauksissa käännä laite pois päältä ja varmista, että teräketju ei liiku enää:
    ○ Kun laite ei ole käytössä.
    ○ Kun sitä siirretään uuteen työskentelypaikkaan.
    ○ Kun sitä tarkastetaan, säädetään tai kun teräketjua, terälaippaa, ketjukoteloa tai muuta osaa vaihdetaan.

○ Kun täytetään ketjuöljyä.
○ Kun rungosta puhdistetaan pölyä jne.
○ Kun poistat työskentelyalueelta esteitä, roskia tai sahanpurua, jota on muodostunut työskentelyn aikana.

② Kun asiirräh laitteen poien tai nkun kmänet ipois sen lähettyviltä.
○ Ja muissa tapauksissa, joissa aistit vaaratilanteen tai oletat, että sellainen voisi syntyä. Jos teräketju liikkuu yhä, saattaa seurata onnettomuus.
11. Vain yhden henkilön tulisi työskennellä kerrallaan. Kun useampia henkilöitä osallistuu työskentelyyn, varmista, että heidän välissään on riittävästi tilaa.
12. Pysy yli 15 m:n etäisyydessä muista henkilöistä. Lisäksi kun työskentelet useiden henkilöiden kanssa, pysy yli 15 m:n etäisyydessä heistä.
○ On hajapalasten iskeytymisvaara tai muiden onnettomuuksien riski.
○ Varaa hälytyspilli jne. ja päätä etukäteen, mikä on sopiva yhteydenpitotapa muihin työntekijöihin.
13. Varmista seuraavat asiat ennen pystypuuston leikkaamista:
○ Päätä turvallinen evakuointipaikka ennen leikkuuta.
○ Poista esteet (esim. oksat, pensaat) etukäteen.
14. Jos käytön aikana laitteen toimintakyky heikkenee, tai jos huomaat poikkeavaa ääntä tai tärinää, sammuta laite heti äläkä jatka sen käyttämistä, vaan palauta se HiKOKIn valtuutettuun huoltokeskukseen tarkastusta tai korjausta varten.

Jos jatkat käyttöä, saattaa seurata tapaturma.

1. Jos laite putoaa vahingossa tai siihen kohdistuu isku, tarkasta huolellisesti, onko siinä vahingoittuneita osia tai halkeamia, ja varmista, ettei siinä ole muuntuneita osia.

Jos laite on vahingoittunut, vääntynyt tai siinä on halkeamia, saattaa tuloksena olla tapaturma.

1. Kun kuljetat laitetta autolla, kiinnitä se niin, että estät sitä liikkumasta.

On onnettomuusvaara.

1. Älä sammuta laitetta, kun ketjukoteloa kiinnitetään.

Siitä saattaa seurata tapaturma.

1. Varmista, että materiaalissa ei ole nauloja tai muita vieraita esineitä. Jos teräketju iskeytyy naulaan jne., siitä saattaa seurata tapaturma.

2. Välttääksesi terälaipan tarttumisen materiaaliin kun leikkaat reunaa tai kun altistut materiaalin painolle leikatessasi, asenna tukialusta lähelle leikkauskohtaa.

Jos terälaippa tarttuu kiinni, voi seurata tapaturma.

1. Jos laitetta on tarkoitus kuljettaa tai säilyttää käytön jälkeen, irrota teräketju tai kiinnitä teränsuojus.

Jos teräketju joutuu kosketuksiin kehon kanssa, voi seurata tapaturma.

1. Huolla laitetta riittävästi.

○ Taataksesi sen, että voidaan työskennellä turvallisesti ja tehokkaasti, huolla teräketjua, jotta varmistaisit, että sen leikkauskyky olisi optimaalinen.

○ Noudata käyttöopasta vaihtaessasi teräketjua tai terälaippaa, huoltaessasi runkoa, täyttäessäsi öljyä jne.

1. Pyydä liikettä korjaamaan laite.

○ Älä muunna tätä tuotetta, koska se vastaa jo sovellettavia turvallisuusstandardeja.

○ Pyydä aina kaikki korjaukset HiKOKI valtuuttamasta huoltokeskuksesta.

Laitteen korjaamisesta itse saattaa seurata onnettomuus tai tapaturma.

1. Kun et käytä laitetta, varmista, että se varastoidaan oikein.

Tyhjennä ketjuöljy ja säilytä laite kuivassa paikassa lasten ulottumattomissa tai lukitussa paikassa.

Suomi

1. Jos varoitusmerkintää ei enää näy, se on irronnut tai muutoin epäselvä, kiinnitä uusi varoitusmerkintä.

Saadaksesi lisätietoja varoitusmerkinnästä ota yhteyttä HiKOKIn valtuuttamaan huoltokeskukseen.

1. Jos työskennellessäsi paikalliset säännöt tai säädökset koskevat sitä, noudata niitä.

2. Varmista, että paristo on asetettu lujasti paikalleen. Jos se on vähänkin löysällä, se saattaa puodota ja aiheuttaa onnettomuuden.

3. Älä käytä laitetta, jos työkalu tai akun liittimet (akun kiinnike) ovat vahingoittuneet.

Muussa tapauksessa akun asentamisen seurauksena voi olla oikosulku, joka voi aiheuttaa savun muodostumista tai syttymisen.

1. Pidä työkalun liittimet (akun kiinnike) puhtaina.

○ Varmista ennen käyttöä, että liitäntöjen alueella ei ole lastuja tai pölyä.

○ Käytön aikana pyri estämään työkalulle kertyneiden lastujen tai pölyn putoaminen akun päälle.

○ Käytön aikana ja jälkeen työkalu on suojattava lastuilta ja pölyltä.

Muussa tapauksessa seurauksena voi olla oikosulku, joka saattaa aiheuttaa savupäästöjä tai syttymisen.

1. Käytä työkalua ja akkua aina -5°C ja 40°C välisissä lämpötiloissa.

AKKUUN JA LATURIIN LIITTYVÄT VAROTOIMET (myydään erikseen)

1. Lataa akku aina 0–40°C:n lämpötilassa. Lataaminen alle 0°C:n lämpötilassa johtaa vaaralliseen ylilataukseen. Akkua ei voi ladata yli 40°C:n lämpötilassa.

Sopivin latauslämpötila on 20–25°C.

1. Alä käytä laturia jatkuvasti.

Kun yhden akun lataus on valmis, anna laturin olla käyttämättä noin 15 minuuttia ennen seuraavan akun latausta.

1. Huolehdi, ettei akun kytkentäaukkoon pääse likaa.

2. Älä koskaan pura akkua tai laturia.

3. Älä koskaan aiheuta akkuun oikosulkua.

Akun oikosulku aiheuttaa voimakkaan sähkövirran ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun yahingoittumisen.

1. Älä hävitä akkua polttamalla.

Jos akku poltetaan, se saattaa räjähtää.

1. Kuluneen akun käyttö vahingoittaa laturia.

2. Kun akun käyttöaika latauksen jälkeen käy liian lyhyeksi käytännölliseen työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.

3. Älä työnnä laturin tuuletusrakoihin mitään.

Jos laturin tuuletusrakoihin työnnetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturin vahingoittuminen.

HUOMAUTUS LITIUM-IONI-PARISTOSTA

Litium-ioni-pariston käyttöiän pidentämiseksi se on varustettu suojatoiminnolla, joka pysäyttää siitä lähtevän virran.

Kun tuotetta käytetään alla kuvatuissatapauksissa 1–3, vaikka kytkintä vedetään, moottori saattaa pysähtyä. Tällöin kyseessä ei ole häiriö vaan suojatoiminnon tulos.

1. Kun paristossa jäljellä oleva teho kuluu loppuun, moottori pysähtyy.

Jos näin käy, lataa paristo välittömästi.

1. Jos työkalu on ylikuormitettu, ketjusaattaa pysähtyä. Tässä tapauksessa vapauta työkalun kytkin ja poista ylikuormituksen syyt. Sen jälkeen voit käyttää laitetta uudelleen.

2. Jos paristo ylikuumenee liian suuressa kuormituksessa, pariston virta voi pysähtyä.

Tässä tapauksessa pysäytä pariston käyttö ja anna pariston jäähtyä. Sen jälkeen voit käyttää sitä uudelleen.

Lisäksi ota huomioon seuraava varoitus ja huomautus.

VAROITUS

Varmista, että otat huomioon seuraavat turvatoimet, jotta pariston vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää etukäteen.

1. Varmista, että pariston päälle ei kerry hiomalastuja tai pölyä.

○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa pariston päälle.

○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry pariston päälle.

○ Älä säilytä käyttämätöntä paristoa hiomalastuille ja pölylle alttiissa paikassa.

○ Ennen pariston varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

1. Älä pistä paristoa terävällä esineellä kuten naulalla, älä lyö vasaralla, älä astu sen päälle. Älä heitä paristoa tai kohdista siihen voimakasta iskua.

2. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään muuttunutta paristoa.

3. Alä käytä paristoa muihin tarkoituksiin kuin tarkasti määriteltyihin.

4. Jos paristo ei lataudu loppuun saakka, vaikka määritetty latausaika on kulunut, pysäytä lataaminen välittömästi.

5. Älä altista paristoa korkeille lämpötiloille tai paineille kuten laita sitä mikroaaltouuniin, kuivaajaan tai korkeapainesäiliöön.

6. Ota paristo välittömästi pois tulen läheisyydestä, jos vuotoa tai pahaa hajua on havaittavissa.

7. Älä käytä paristoa paikassa, jossa syntyy voimakasta staattista sähköä.

8. Jos paristo vuotaa, on havaittavissa pahaa hajua, syntyy lämpöä, pariston väri haalistuu tai sen muoto muuttuu, tai jos paristo vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai pariston laturistaäläkä käytä sitä.

9. Älä upota akkua tai anna nestemäisten aineiden päästä akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä.

HUOMAUTUS

1. Jos paristosta vuotavaa nestettä joutuu silmiin, älä hankaa silmiä, vaan pese ne hyvin tuoreella puhtaalla vedellä kuten vesijohtovedellä ja ota yhteyttä lääkäriin välittömästi.

Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

1. Jos nestettä vuotaa iholle tai vaatteille, pese ne hyvin puhtaalla vedellä kuten vesijohtovedellä välittömästi.

Tämä voi aiheuttaa ihon ärtymistä.

1. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista, värin haalistumista, muodon muuttumista ja/tai muita epäsäännöllisyyksiä käyttäessäsi paristoa ensimmäistä kertaa, älä käytä paristoa, vaan palauta se tavarantoimittajalle tai kauppiaalle.

VAROITUS

Jos sähköä johtava ulkopuolinen esine pääsee litiumioni-akun napoihin, voi syntyä oikosulku, joka aiheuttaa tulipalovaaran. Noudata seuraavia akun varastoimista koskevia ohjeita.

- Älä panė sähköä johtavia sahauskappaleita, nauloja, teräslankaa, kuparilankaa tai muita metallilankoja säilytyskoteloon.

○ Joko työnnä akku paikalleen sähkötyökaluun tai varastoi se painamalla lujasti akun kantta sisään, kunnes akun tuuletusaukot on peitetty oikosulkujen estämiseksi. (kasto Kuva 4)

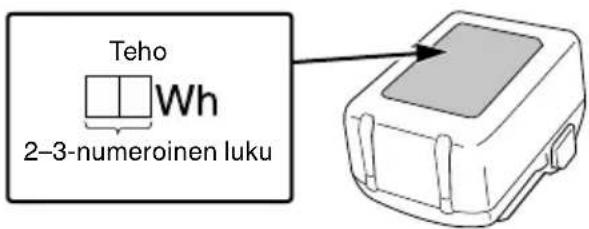

LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT

Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS

Ilmoita kuljetusliikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetusliikkeen ohjeita, kun järjestät kuljetusta.

○ Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä.

○ Jos' akkua kuljetetaan ulkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä.

Teho Wh 2-3-numeroinen luku

OSIEN NIMET (kuva 1-kuva 44)

1	Akku (myydään erikseen)	16	Vähennä kireyttä
2	Salpa Teräketju	17
3	Tuuletusaukot Terälaippa	18
4	Navat Vetoratas	19
5	Akunkansi Terän suunta	20
6	Paina sisää	21	Kuva, jossa näkyy terän suunta
7	Vedä Pultti	22
8	Lukituksen avausvipu Ketjunkiristimen nuppi
9	Kytkin Korvake	24
10	Merkkivalo Terälaipan käki
11	Yhdistelmäkoteloavain Vetolenkki
12	Sivusuojus Ketjuöljy	27
13	Mutteri Öljyn näyttölasi	28
14	Kiristysruuvi Öljypumpunäsäädin
15	Lisää kireyttä	30	Ketjujarru

31	Jarrutus	43	Pyöristä
32	Vapauta	44	Ketjuöljyn syöttöputki
33	Akun lataustason merkkivalon kytkin	45	Ura
34	Akun varaustason merkkivalo	46	Öljyaukko
35	Hammas (myydään erikseen)	47	Ketjusieppo
36	Takakahva (Päällyskahva)	48	Akun liuku-urat
37	Etukahva	49	Liitin (tuote)
38	Pyöreä viila	50	Ilmapuhalluspistooli
39	1/5 viilan läpimitasta	51	Liitin (akku)
40	Syvyysmittarin uraleikkuri	52	Liuku-urat
41	Litteä viila	53	Koukku
42	Ulostyöntyvä syvyydensäätöhampaan pää

OMINAISUUDET

1. Sähkötyökalu

Malli	CS1825DC
Jännite	18 V
Teräketju	Tyyppi: 90PX-040XJako: 9,5 mm (3/8")Säätöhammas: 1,1 mm (0.043")
Terälaippa	Tyyppi: 104MLEA041Koko: 250 mm(Maksimileikkauspituus)
Vetoratas	Hammasluku: 6Jako 9,5 mm (3/8")
Kuormittamaton ketjun nopeus	12,1 m/s (730 m/min)
Ketjuöljytankin tilavuus	70 ml
Työkalun kanssa käytettävissä oleva akku	BSL1820M, BSL1830C, BSL1840M, BSL1850, BSL1850C, BSL1850MA, BSL36A18, BSL36B18
Paino*	2,0 kg

* Paino: Teräketju, lapa, ketjukotelo, öljy, akku eivät sisälly toimitukseen

HUOMAA

Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

Suomi

1. Akku

Malli BSL1820M
Jännite 18 V
Akun kapasiteetti 2,0 A

PERUSVARUSTEET

Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 322 luetellut varusteet.

Perusvarusteet voivat muuttua ilmoituksetta.

SOVELLUKSET

○ Puutavaran/tukkien leikkaus
○ Puutarhan puiden karsiminen

LATAUS

Akku ja akkulaturi eivät sisälly tämän tuotteen toimitukseen. Lataa akku ennen sähkötyökalun käyttöä seuraavasti.

1. Liitä laturin verkkojohto pistorasiaan.

Kun laturin pistoke liitetään pistorasiaan, merkkivalo vilkkuu punaisena (1 sekunnin välein).

2. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan 6 mukaisesti.

3. Lataus

Kun akku asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuvasti punaisena.

Kun akku on täysin latautunut, merkkivalo vilkkuu punaisena. (1 sekunnin välein) (Katso taulukko 1)

● Merkkivalon ilmoitukset

Laturin tai ladattavan akun tilan mukaiset merkkivalon ilmoitukset näkyvät taulukossa 1.

Taulukko 1

Merkkivalon ilmoitukset (PUNAINEN)
Ennen latausta	Palaa 0,5 sekunnin ajan ja ei pala 0,5 sekunnin ajan Vilkkuu	Kytketty virtualähteeseen
Ladattaessa	Palaa jatkuvasti Palaa	—
Lataus valmis	Palaa 0,5 sekunnin ajan ja ei pala 0,5 sekunnin ajan Vilkkuu	—
Ylikuumentumisen aiheuttama valmiustila	Palaa 1 sekunnin ajan ja ei pala 0,5 sekunnin ajan Vilkkuu	Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataaminen alkaa, kun akku jäähtyy)
Lataaminen ei onnistu	Palaa 0,1 sekunnin ajan ja ei pala 0,1 sekunnin ajan Välkkyy	Akun tai laturin toimintahäiriö

• Tietoa akun lämpötiloista ja latausajasta.
  Lämpötilat ja latausaika näkyvät taulukossa 2

Taulukko 2

Laturi		UC18YFSL
Akku
Latausjännite V	14,4–18
Paino	kg	0,5
Lämpötilat, joissa akku voidaan ladata		0°C–50°C
Akun kapasiteetin arvioitu latausaika.(lämpötilassa 20°C)
1,5 Ah	min	22
2,0 Ah	min	30
2,5 Ah	min	35
3,0 Ah	min	45
4,0 Ah	min	60
5,0 Ah	min	75
6,0 Ah	min	90
8,0 Ah	min	120
Akkukennojen määrä		4–10

HUOMAA

Latausaika vaihtelee riippuen lämpötilasta ja virtalähteen jännitteestä.

HUOMAUTUS

Kun akkulaturi on ollut käytössä jatkuvasti, se kuumenee ja voi aiheuttaa vikoja. Kun lataus on valmis, anna laturin olla käyttämättömänä 15 minuuttia ennen seuraavaa latausta.

4. Irrota laturin virtajohto pistorasiasta.

5. Pidä laturista tiukasti kiinni ja vedä akku pois.

HUOMAA

Muista poistaa akku laturista käytön jälkeen ja säilytä sitä laturista irrallaan.

Tietoa uusien akkujen jne. sähköpurkauksesta

Koska uusien ja pitkään käyttämättömänä olleiden akkujen sisällä oleva kemiallinen aine ei ole aktiivista, sähköpurkaus saattaa olla heikko, kun akkuja käytetään ensimmäisen ja toisen kerran. Tämä on tilapäinen ilmiö, ja normaali latausaika palautuu, kun akut ladataan 2–3 kertaa.

Näin saat akut kestämään pidempään.

(1) Lataa akut, ennen kuin ne tyhjenevät kokonaan.
Kun huomaat, että sähkötyökalun teho heikkenee, lopeta työkalun käyttö ja lataa sen akku. Jos jatkat työkalun käyttöä ja sähkövirta kuluu loppuun, akku saattaa vahingoittua ja sen käyttöikä saattaa lyhentyä.
(2) Vältä lataamista korkeissa lämpötiloissa.
Akku on kuuma heti käytön jälkeen. Jos tällainen akku ladataan heti käytön jälkeen, sen sisällä oleva kemiallinen aine heikentyy ja akun käyttöikä lyhenee. Anna akun jäähtyä hetken aikaa ja lataa se vasta sitten.

HUOMAUTUS

○ Jos akkua ladataan, kun se on kuumentunut, koska se on jäätetty pitkäksi ajaksi suoraan auringonvaloon tai koska akkua on juuri käytetty, laturin merkkivalo palaa 1 sekunnin ajan ja sitten sammuu 0,5 sekunniksi (pois päältä 0,5 sekunnin ajan). Anna akun siinä tapauksessa jäähtyä ja aloita lataus vasta sitten.

○ Jos merkkivalo välkkyy (0,2 sekunnin välein), tarkista, onko laturin akkuliittimeen joutunut vieraita esineitä, ja ota ne pois. Jos vieraita esineitä ei löydy, laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu
Akun asettaminen ja poistaminen 5 2
Kytkimen käyttö*1	7	2
Koukun käyttö*2	44	6
Varusteiden valitseminen — 323

\*1 Kytkimen toiminta

Teräketju pyörii silloin, kun kytkin kytkeytyy lukituksen avausvipua liu'utettaessa. (Kuva 7)

Kytkin ei voi kytkeytyä ilman, että lukituksen avausvipua työnnetään.

Sen jälkeen kun kytkintä käytetään, teräketju jatkaa pyörimistä niin kauan kuin kytkintä painetaan.

Kun kytkin vapautetaan, jarrua käytetään pysäyttämään teräketjun pyöriminen.

VAROITUS

Lukituksen avausvipua ei saa lukita sen ollessa liu'utettuna.

Jos kytkintä käytetään vahingossa, laite saattaa yllättäen käynnistyä, ja voi seurata tapaturma.

\*2 Koukun käyttö

VAROITUS

Kun käytät koukkua, varmista, että laite on ripustettu lujasti, jotta välttyisit putoamisvaaralta.

Jos laite putoaa, saattaa seurata onnettomuus.

Vedä koukku pois laitteesta.

TERÄKETJUN ASENNUS (VAIHTO)

VAROITUS

○ Vältä onnettomuudet kytkemällä laite aina pois päältä ja irrottamalla akku.

○ Älä käytä teräketjua tai terälaippaa muihin kuin osiossa "OMINAISUUDET" määriteltyihin tarkoituksiin.

HUOMAUTUS

Käytä paksuja käsineitä ja varo vahingoittamasta teräketjua.

HUOMAA

○ Kun irrotat teräketjua, poista sahanpuru öljyn syöttöputkesta, öljyaukosta ja terälaipan urasta. Jos sahanpurua kertyy, se saattaa aiheuttaa laitteen menemisen epäkuntoon.

○ Käytä oikean tyyppistä teräketjua, joka vastaa määräyksiä. Jos asennat väärän tyyppisen terälaipan, teräketju saattaa irrota ja aiheuttaa tapaturman.

1. Sivusuojuksen irrotus (Kuva 8) Kierrä mutteria ja irrota sivusuojus

2. Teräketjun ja terälaipan irrotus (Kuva 9)

Kierrä kiristysruuvia miinussuuntaan (-"), kunnes teräketju hieman löystyy, ja irrota se sitten ketjupyörästä. Irrota yhdessä lavan kanssa nuolen osoittamaan suuntaan.

3. Uuden teräketjun kiinnittäminen vetorattaaseen (Kuva 10)

äkkiiintaitä teräketju aloittaan lavan kärjestä. Varmista, että teräketju on niin päin, että terä osoittaa ketjupyörän alla olevan kuvan osoittamaan suuntaan.

② Työnnä pultti ja ketjunkiristimen keskiö lavan reikään pitäen samalla kiinni ketjusta ja lavan kärjestä. Kiinnitä teräketjun pää ketjupyörään ja asenna lapa sahan runkoon.

4. Sivusuojuksen asennus (Kuva 11)

① Kiinnitä sivusuojus työntämällä korvake sahan rungossa olevaan rakoon. Varmista, että teräketju ei irtoa lavasta.

② Kierrä mutteria kerran niin, että se lukittuu väliaikaisesti. Poista mahdollinen lika sivusuojuksen ympäriltä ennen suojuksen kiinnittämistä takaisin.

5. Teräketjun kiristysasteen säätö (Kuva 12)

○ Samalla kun nostat terälaipan kärkeä, säädä teräketjun kireyttä kiertämällä kiristysruuvia.

○ Lisää teräketjun kireyttä kiertämällä kiristysruuvia plussuuntaan ("+") ja löysää sitä kiertämällä säätöruuvia miinussuuntaan ("-").

6. Teräketjun kireyden tarkistus (Kuva 13)

Säädä teräketjun kireyttä niin, että teräketjun vetolinkin ja terälaipan väliin jäävä rako on 0,5–1mm, kun nostat teräketjua hieman terälaipan keskikohdan läheltä.

7. Mutterin kiinnittäminen (Kuva 14)

Kun säätö on tehty, nostä terälaippa ylös ja kiristä mutteri kokonaan.

VAROITUS

Kun teräketjun kireys on säädetty, varmista, että mutteri on täysin kiristetty.

Jos se on löysä, saattaa seurata tapaturma.

TARKASTUS JA VALMISTELUT ENNEN KÄYTTÖÄ

Ennen käyttöä tee seuraavat tarkistukset ja valmistelut.

VAROITUS

○ Vältä onnettomuudet tekemällä aina vaiheet 1–3 ja varmista, että akku on irrotettu rungosta.

○ Lukituksen avausvipua ei saa lukita sen ollessa liu'utettuna.

Jos kytkintä käytetään vahingossa, laite saattaa yllättäen käynnistyä, ja voi seurata tapaturma.

1. Varmista, että kytkin on pois päältä

○ Jos akku asetetaan paikalleen ilman, että kytkin kytketään päälle, laite voi käynnistyä yllättäen, mikä voi aiheuttaa onnettomuuden.

○ Kun kytkin kytketään lukituksen avausvivun ollessa liu'utetussa asennossa, yksikön virta kytkeytyy päälle, ja kun kytkin vapautetaan, yksikön virta katkeaa.

2. Teräketjun kireyden tarkastus

○ Jos teräketjun kireys on väärä, on vaara, että teräketju-tai laippa voivat vahingoittua tai niissä voi esiintyä toimintahäiriöitä.

Katso vaiheita 5–7 “Teräketjun asennus (vaihto)” varmistaaksesi, että oikea kireys on asetettu.

○ Kun teräketju on vielä uusi, se on erityisen venyvä, joten tarkasta sen kireys säännöllisesti ja säädä tarvittaessa.

○ Tarkista myös, että mutteri on kunnolla kiinni.

3. Ketjuöljyn tarkastus

○ Tämä laite toimitetaan niin, että sen sisällä ei ole ketjuöljyä. Varmista, että öljysäiliö on täytetty ketjuöljyllä ennen käyttöä. (Kuva 15)

○ Tarkasta öljyn näyttölasi säännöllisin väliajoin työskentelyn aikana ja lisää öljyä tarvittaessa.

○ Jos mukana toimitettu ketjuöljy pääsee loppumaan, käytä HiKOKIn erikseen myytävää ketjuöljyä tai vastaavaa markkinoilta saatavaa ketjuöljyä.

Suomi

○ Ketjuöljy voitelee automaattisesti.
Automa attivoitelun syöttönopeus on tehdasa setuksissa asetettu korkeimpaan mahdolliseen arvoon.
Vähennä purkautumisnopeutta kiertämällä öljypumpun öljyn mittalasin oikealla puolella olevaa säädintä myötäpäivään. (Kuva 16)

HUOMAA

- Öljysäiliön tilavuus on noin 70 ml. Varmista, ettei öljysäiliöstä vuoda öljyä tai tule ylivuotoa, kun lisääät ketjuöljyä.

○ Suosittelemme, että pidät ketjuöljyä varastossa. Jos jatkat työskentelyä ilman ketjuöljyä, teräketju saattaa palaa rikki tai moottori voi joutua epäkuntoon.

○ Noudata varovaisuutta estääksesi pölyä tai muuta vierasta ainesta pääsemästä öljysäiliöön Jos pölyä tai muuta vierasta ainetta pääsee öljysäiliöön, laite saattaa mennä epäkuntoon.

○ Säiliöön jäljelle jäänyt ketjuöljy saattaa vuotaa tämän laitteen rakenteen vuoksi.

Vaikka tämä ei merkitse toimintahäiriötä, se saattaa liata varastointipaikan, joten ole varovainen.

Varastoitaessa tyhjennä öljy öljysäiliöstä ja pane päärungon alle kappale, joka voi imeä mahdolliset vuodot.

○ Lisää öljyä noin 10 toimintaminuutin välein. (*Vaihtelee leikkuutoiminnon käyttöolosuhteiden mukaisesti)

4. Akun asettaminen (Kuva 5)

Kuten on näytetty Kūva 5, työnnä lujasti, kunne se napsahtaa paikalleen.

HUOMAUTUS

Kiinnitä akku kunnolla.

Jos akkua ei ole kiinnitetty kunnolla, se voi irrota ja aiheuttaa henkilövahingon.

5. Ketjujarrun toiminnan tarkastus (Kuva 17)

VAROITUS

○ Vaikka ketjujarru on hätätilanteessa käytettävä pysäytyslaite, se ei ole täysin luotettava.
Käytä varovaisesti, jotta välttyisit takapotkuvaaralta.

○ Ketjujarru on tarkoitettu käytettäväksi hätätilanteissa ja käynnistettäessä.

Älä käytä sitä valikoimattomasti.

○ Estääksesi ketjujarrun liikkeen heikkenemisen sahanpurun jne. kertymis säännöllisesti.

○ Ketjujarru on tärkeä laitteen osa turvallisen käytön takaamiseksi.

Varmista, että se tarkastetaan aina. Jos ketjujarrun toiminnassa ilmenee ongelmia, kysy korjausta valtuutetusta HiKOKI-huoltokeskuksesta.

Ketjujarru on hätätilanteessa käytettävä pysäytyslaite, joka pysäyttää teräketjun, kun laite altistuu takapotkulle jne. riskin vähentämiseksi. (Katso "Takapotkun syyt ja sen esto".)

Paina ketjujarrua nuolen ( 31) osoittamaan suuntaan niin, että ketjujarru kytkeytyy päälle, ja pysäytä teräketju. Vapauta ketjujarru vapauttamalla kytkin ja vetämällä ketjujarrua taaksepäin.

HUOMAUTUS

Ketjujarru toimii vain, kun virta on kytketty päälle. Tarkista ketjujarrun toiminta paikassa, jonka läheisyydessä ei ole ihmisiä tai esteitä.

(1) Paina kytkintä samalla, kun liu'utat lukituksen avausvipua.

(2) Heti kun teräketju alkaa pyöriä, työnnä ketjujarrua eteenpäin kohti teräketjua.

(3) Jos teräketju pysähtyy, ketjujarru toimii niin kuin on tarkoitus. Vapauta jarru vapauttamalla kytkin ja vetämällä ketjujarrua taaksepäin.

6. Ketjuöljyn syötön tarkastus (Kuva 18)

○ Kuń käännät laitteen päälle, ketjüöljy voitelee teräketjun ja -laipan automaattisesti.

○ Jos öljyä ei näytä tulevan 2 -3 minuuttiin sen jälkeen, kun laite on käynnistynyt, tarkasta, onko sahanpurua kertynyt öljyn syöttöputken ympärille.

(Katso "Ketjun öljynsyöttöputken puhdistus".)

(Katso "Ketjuöljyn tarkastus".)

7. Kaarnapiikin asentaminen (myydään erikseen) (Kuva 19)

Kun käytät piikkiä, katso kohtaa "Teräketjun asennus (vaihto)", irrota teräketju ja terälaippa ja asenna tämän jälkeen piikki kahdella mukana toimitetulla ruuvilla.

JÄLJELLÄ OLEVAN VARAUKSEN MERKKIVALO

Akun jäljellä oleva kapasiteetti voidaan tarkistaa painamalla akun jäljellä olevan varauksen ilmaisinkytkintä, joka sytyttää merkkivalon. (Kuva 20, Taulukko 3)

Merkkivalo sammuu noin 3 sekuntia sen jälkeen, kun jäljellä olevan varauksen ilmaisinkytkintä on painettu.

Jäljellä olevan varauksen merkkivaloon on paras suhtautua ohjeellisesti, sillä esimerkiksi ympäristön lämpötila ja akun tila vaikuttavat asiaan.

Jäljellä olevan varauksen merkkivalon tieto voi myös poiketa työkalun tai laturin ilmoittamasta. (Akku ei sisälly toimitukseen, myydään erikseen)

Taulukko 3

Merkkivalon tila	Akussa jäljellä oleva virta
	Palaa; Akun varaus on yli 75%.
	Palaa; Akun varaus on 50–75%.
	Palaa; Akun varaus on 25–50%.
e n v u o k	Palaa; p u h d i s t a se Akun varaus on alle 25%.
	Vilkkuu; Akku on melkein tyhjä. Lataa akku mahdollisimman pian.
	Vilkkuu; Lataaminen keskeytetty korkean lämpötilan takia. Irrota akku laturista ja anna sen jäähtyä kokonaan.
	Vilkkuu; Lataaminen keskeytetty vian tai toimintahäiriön vuoksi. Akku voi olla viallinen, joten ota yhteyttä jälleenmyyjään.

HUOMAA

Varo, ettei kytkinpaneeli saa kovia iskuja eikä rikkoudu. Siitä voi seurata ongelmia.

LEIKKAUSTOIMENPITEET

VAROITUS

○ Puissa työskenneltäessä on käytettävä asianmukaisia silmä-, pää-, käsi-, jalka- ja käsivarsisuojaimia sekä liukumattomia jalkineita.
○ Ennen toimintaa varmista, että ketjujarru toimii.
○ Käytön aikana tartu kahvasta lujasti molemmilla käsillä. (Kuva 3)
○ Kun leikkaat puutavaraa sen pohjasta, varmista, että teräketju ei iskeydy puutavaraan. Jos laitetta työnnetään taakse, saattaa seurata tapaturma.
○ Taukojen tai töiden jälkeen sammuta laite aina ja irrota akku rungosta.

Tarkkaile aina työskentelypaikkaa ja ympäröivää aluetta, varmista, että siellä ei ole esineitä, jotka voisivat aiheuttaa loukkaantumisia, onnettomuuksia tai laitteen epäkuntoon joutumista, ja jos sellaisia esineitä on havaittavissa, poista ne etukäteen.

Erityisesti kun otat asentoa työskentelyä varten, varmista, että alueella ei ole epävakaita kohtia tai esineitä, joihin voisi kaatua.

① Varmista, että laite on käännetty pois päältä. Jos akku työnnetään sisään, kun kytkin käytetään tietämättä, laite saattaa käynnistyä odottamattomasti, mikä saattaa johtaa onnettomuuteen.

② Akun asentaminen (Kuva 5) Kuten on näytetty Kuva 5, työnnä lujasti, kunne se napsahtaa paikalleen.

③ Kytkimen käyttö Varmista ensin, että teräketju ei ole kosketuksissa puutavaran kanssa. Sitten käytä kytkintä ja aloita leikkaaminen, kun teräketjun nopeus on kasvanut.

HUOMAUTUS

○ Kun laite käännetään päälle, varmista, että teräketju ei joudu kosketuksiin materiaalin tai minkään muun kanssa.
○ Käytön aikana noudata varovaisuutta varmistaaksesi, että teräketju ei joudu kosketuksiin minkään muun materiaalin tai esineen kanssa. Erityisesti kun olet lopettanut leikkaamisen, noudata varovaisuutta varmistaaksesi, että se ei kosketa maata.

HUOMAA

Täytä öljysäiliö ajoissa, jotta estäisit öljyn kulumisen loppuun laitteesta.

1. Yleiset leikkaustoimenpiteet

(1) Kytke virta PÄÄLLE samalla pitäen sahaa vähän matkan päässä leikattavasta puusta.
Aloita sahaaminen vasta, kun laite on saavuttanut sen täyden nopeuden.
(2) Kun leikkaat kapeaa puukappaletta, paina terälaipan perusosaa puuta vasten ja sahaa alaspäin, kuten on näytetty Kuva 21.
(3) Kun sahaat paksua puupalaa, paina laitteen etuosassa oleva piikki (myydään erikseen) puuta vasten ja katkaise hyödyntämällä vipuvaikutusta käyttämällä piikkiä tukipisteenä, kuten kuvassa 22.
(4) Kun leikkaat puuta vaakasuunnassa, käännä laitteen runko oikealle niin, että terälaippa on alla ja pidät etukahvan yläpuolelta kiinni vasemmalla kädelläsi. Pidä terälaippa vaakatasossa ja aseta (erikseen myytävä) kaarnapiikki, joka on laitteen rungon etuosan päällä, lantion tasalla. Käyttämällä hammasta tukipisteenä leikkaa puuta kääntämällä takakahvaa oikealle. (Kuva 23)
(5) Kun leikkaat puuta sen pohjasta, koske terälaipan yläosalla puuhun kevyesti. (Kuva 24)

(6) Samalla kun opiskelet käsittelyohjeita, varmista, että saat käytännön ohjausta ketjusahan toiminnasta ennen käyttöä, tai että vähintään harjoittelet ketjusahalla työskentelyä leikkaamalla pyöreää puutavaraa sahapukin päällä.
(7) Kun leikkat tukkeja tai puutavaraa, jota ei tueta, tue niitä oikein pitämällä ne liikkumattomina leikkaamisen aikana käyttämällä sahapukkia tai muuta sopivaa tapaa.

HUOMAUTUS

○ Kun leikkaat puuta pohjasta, on vaara, että laitteen runko työntyy takaisin kohti käyttäjää, jos ketju iskeytyy voimakkaasti puuhun.
- Älä leikkaa puun läpi sen pohjasta käsin, koska on vaara, että terälaippa lentää pois hallinnasta, kun leikkaaminen päättyy.
○ Estä aina ketjusahaa koskettamasta maata tai piikkilanka-aitoja.

2. Oksan leikkaus

(1) Oksien leikkaaminen pystyssä olevasta puusta: Paksu oksa tulisi aluksi leikata kohdasta, joka on jonkin matkan päässä puun rungosta.
Ensin leikkaa noin kolmasosan verran alapuolelta ja sitten leikkaa oksa poikki yläpuolelta.
Lopuksi leikkaa oksan jäljelle jäänyt osa poikki puun rungon läheltäkin. (Kuva 25)

HUOMAUTUS

○ Varo aina putoavia oksia.
○ Ole valppaana mahdollista ketjusahan takaisin ponnahtimasrn varalta.
(2) Oksien leikkaaminen kaatuneista puista: Ensin leikkaa oksat, jotka eivät kosketa maata, ja sen jälkeen leikkaa ne, jotka koskettavat maata.
Kun leikkaat maata koskettavia oksia, ensin leikkaa noin puoleen väliin ylhäältä käsin ja sen jälkeen leikkaa oksa poikki alhaalta. (Kuva 26)

HUOMAUTUS

○ Kun leikkaat oksia, jotka koskettavat maata, varo, ettei terälaippa jää kiinni paineen vaikutuksesta.
○ Viimeisen leikkausvaiheen aikana varo yhtäkkiä vieriviä tukkeja.

3. Tukin leikkaus

Kun leikkaat tukkia, joka on sijoitettu, kuten on näytetty Kuva 27, leikkaa ensin noin yhden kolmasosan verran alapuolelta ja sen jälkeen katkaise kokonaan yläpuolelta. Kun leikkaat tukkia, joka on ontto, kuten on näytetty Kuva 28, leikkaa ensin kahden kolmasosan verran yläpuolelta ja sen jälkeen leikkaa ylöspäin alapuolelta.

HUOMAUTUS

○ Varmista, että terälaippa ei jää kiinni tukkiin paineen vaikutuksesta.
○ Kun työskentelet kaltevalla maalla, varmista, että seisot tukin ylärinteen puoleisella puolella. Jos seisot alarinteen puoleisella puolella, katkaistu tukki saattaa vieriä sinua kohti.

4. Vaakatasossa olevan pölkyn katkaisminen

Varmista, että pölkky on vakaa.

Työnnä piikki pölkkyä vasten. Käytä piikkiä tukipisteenä, jonka avulla katkaisua voidaan helpottaa nostamalla kahvaa. (Kuva 29)

5. Molemmista päistä tuetun pölkyn katkaisminen

Sahaa ensin ylhäältä noin kolmannessyvyyteen ja katkaise sitten loppuun sahaamalla alapuolelta. Lapa voi juuttua kiinni sahan rakoon, jos pölkky yritetään katkaista kerralla sahaamalla ylhäältä alas. (Kuva 30)

Leikkaustöiden varotoimenpide

Suuren mittakaavan toiminnat tai keskeytymätön työskentely

Tässä työkalussa on ylikuumentumisen suojapiiri, joka suojaa ladattavaa akkua säätäviä elektronisia osia. Jatkuvan tai suuren kuormituksen yhteydessä, kun työkaluun kohdistuu painetta, työkalun lämpötila nousee, mikä voi lopulta laukaista ylikuumenemissuojapiirin, joka sammuttaa työkalun. Jos näin tapahtuu, anna työkalun jäähtyä jonkin aikaa. Jos lämpötila putoaa, on mahdollista käyttää työkalua uudelleen. Kun ladattava akku täytyy vaihtaa jatkuvan toiminnan aikana, anna työkalun levätä noin 15 minuuttia.

Ketjusahan tarttumis/työntämisvoima

Tartu ketjusahaan aina lujasti.

Lisäksi älä pakota ketjusahaa enempää kuin välttämätöntä.

Leikkauksen aikana moottoisahaan kohdistettu lisävoima ei lisää leikkausnopeutta.

Tämä rasittaa moottoria, huonontaa suorituskykyä ja vahingoittaa tai aiheuttaa moottorin tai terälaipan toimintahäiriöitä.

Käytä laitetta ketjusahan nopeusalueen sisällä.

Erityisesti kun ketjusaha pysähtyy (jää kiinni) liiallisen voiman vaikutuksesta, se saattaa aiheuttaa tapaturman tai laitteen menemisen epäkuntoon.

Ketjusieppo

○ Ketjusieppo on moottoriosassa juuri ketjun alapuolella. Se estää katkennutta ketjua osumasta käyttäjään.
○ Jos teräketju kuluu, vaihda se uuteen katsomalla osiota "Teräketjun asennus (vaihto)".

KETJUTERÄN TEROITTAMINEN

VAROITUS

Vältä onnettomuudet kytkemällä kytkin aina pois päältä ja irrottamalla akku laitteen rungosta.

HUOMAUTUS

Teroita teräketju ja säädä syvyystulkki lavan keskiasentoon niin, että teräketju on kiinni sahan rungossa.

HUOMAA

Teroita teräketju ja säädä syvyydensäätöhammas terälaipan keskikohtaan, kun teräketju on kiinnitetty päärunkoon.

Kun teräketjujen terävyys heikkenee, moottori osat rasittuvat ja tehokkuus laskee.

Laitteen optimaalisen suorituskyvyn takaamiseksi tiheä huolto on välttämätöntä, jotta teräketju pysyisi terävänä.

1. Terän teroittaminen

Käytä halkaisijaltaan 4 mm:n pyöröviilaa.

Pyöreää viilaa on pidettävä ketjun terää vasten siten, että viidennes viilan halkaisijasta nousee ylös terän yläreunasta kuvan 31 mukaisesti.

Teroita terät pitämällä pyöreää viilaa 30°:n kulmassa suhteessa lapaan kuvan 32 mukaisesti.

Viilaa teriä työntämällä pyöreää viilaa kevyesti kahvan suuntaan.

Varmista, että pyöreä viila ei kosketa teräketjua vedettäessä viilaa takaisin.

Varmista, että kaikki sahanterät on viilattu samaan kulmaan. Muussa tapauksessa työkalun katkaisuteho kärsii. Terien sopiva teroituskulma on esitetty kuvassa 33. (Pyöreä viila myydään erikseen.)

2. Syvyystulkin säätö

VARÓITÚS

○ Puskurin kiinnityshihnaa ja puskurin lenkin yläosaa ei saa hioa, eikä mainittuja osien muotoa saa muuttaa.
○ Syvyystulkkien säädön on oltava yhdenmukainen ennalta ilmoitettujen mittojen ja muotojen kanssa. Muussa tapauksessa takapotkun ja henkilövahingon vaara voi kasvaa.

Puskurin kiristyshihna

Puskurin
voimansiirtonivel

Syvyystulkit on kohdistettava samalla tavalla, koska niiden avulla syvyyttä säädetään asennossa, jossa leikkuri osuu puuhun.

Teräketjua teroitettaessa on muistettava tarkistaa syvyystulkki kahden tai kolmen teroituskerran jälkeen. (Kuva 34)

Aseta syvyystulkin uraleikkuri teräketjuun, jätä mittari urassa näkyviin ja viistä pois osa syvyystulkin uraleikkurista litteällä viilalla. (Kuva 35) (Syvyystulkin uraleikkuri ja litteä viila myydään erikseen.)

Syvyystulkin viisteen viilaamisen jälkeen pyöristä syvyystulkin etupuoli alkuperäiseen muotoon. (Kuva 36)

Teräketjun teroittamisen jälkeen aseta se ketjuöljyyn pestäksesi pois viilausjätökset.

Jos viilausjätöksiä ei puhdisteta, teräketju ja terälaikka kuluvat nopeasti käytössä.

Syvyysmittarin uraleikkuria voidaan käyttää myös teroitettaessa pyöreällä viilalla. (Kuva 37)

HUOLTO JA TARKASTUS

Toiminnan jälkeen tarkasta ja huolla kaikki osat, kun varastoit laitetta.

VAROITUS

Kytke laite aina pois päältä ja irrota akku rungosta huollon ja tarkastuksen ajaksi.

HUOMAUTUS

Käytä käsineitä, kun käsittelet teräketjua.

1. Teräketjujen tarkastus

○ Tarkasta teräketju ajoittain.

Jos havaitset poikkeavaa, vaihda se uuteen katsomalla

j aosiotag“Teräketjun asennus (vaihto)”.

○ Tarkasta ketjun kireys ja tarkasta, onko se kiristetty oikein.
○ Lopeta laitteen käyttö, kun teräketju tulee tylsäksi, ja teroita se katsomalla ohjeita osiosta “Ketjuterän teroittaminen”.
○ Käytön jälkeen voitele teräketju ja terälaikat huolellisesti öljyllä ruosteen estämiseksi.

HUOMAA

Sivusuojusta, ketjupyörää, ketjuöljyletkua ja terälevyä puhdistettaessa katso ohje kohdasta "Teräketjun asentaminen (vaihtaminen)" ja irrota teräketju.

2. Sivusuojuksen ja ketjupyörän puhdistaminen (Kuva 38)

Puhdista ja poista osien sisään jääneet lastut tai pöly.

3. Ketjun öljynsyöttöputken puhdistus (Kuva 39)

Ennen ketjun öljynsyöttöputken puhdistamista irrota sivusuojus ja terälaippa.

4. Terälaipan puhdistus (Kuva 40)

Kun sahanpurua tai vastaavaa on tukkeutunut terälaipan tai öljynsyöttöputken uraan, öljyä ei voida syöttää, mikä saattaa aiheuttaa laitteen epäkuntoon menemisen.

Irrota terälaippa ja puhdista tukkeutunut sahanpuru urasta käytön jälkeen ja vaihtaessasi teräketjua.

(Katso "Teräketjun asennus (vaihto)".)

5. Ketjujarrun puhdistaminen (Kuva 41)

Poista kaikki lastut sahan rungon raosta harjalla.

6. Ketjusiepon tarkastaminen (Kuva 42)

Ketjusieppo on suunniteltu suojaamaan käyttäjää teräketjulta, jos ketju löystyy tai irtoaa.

Ketjusieppo on yhdysrakenteinen sivusuojuksen kanssa.

Varmista, että ketjusieppo ei ole vaurioitunut.

7. Kiinnitysruuvien tarkistus

Tarkista säännöllisesti kaikki kiinnitysruuvit varmista, että ne ovat tiukassa. Mikäli joku ruuveista on löystynyt, kiristä se välittömästi. Laiminlyönti voi aiheuttaa vaaratilanteen.

8. Moottorin huolto

Mootorin käämi on sähkötyökalun "sydän".

Huolehdi siitä, ettei käämi vahingoitu ja/tai kastu öljyyn tai veteen.

9. Akun asennuslokeron ja akun puhdistus (Kuva 43)

VAROITUS

Paineilmalla puhdistettaessa on käytettävä suojalaseja ja pölymaskia.

Muussa tapauksessa seurauksena voi olla roskien joutuminen hengitykseen tai silmien altistuminen lialle tai pöylle.

Poista lastut tai pöly ja pidä saha puhtaana käyttämällä harjaa tai paineilmaa.

HUOMAA

○ Käytön aikana hiomalastujen ja pölyn kertyminen saattaa aiheuttaa akun putoamisen tai muun onnettomuuden.

Hiomalastujen ja pölyn kertyminen voi aiheuttaa myös toimintahäiriöitä mukaan lukien akun ja napojen virheellinen kosketus.

○ Tarkista puhdistamisen jälkeen, että akku voidaan helposti irrottaa ja kiinnittää takaisin työkalun runkoon.

10. Ulkopinnan puhdistus

Kun ketjusaha on tahraantunut, pyyhi se pehmeällä, kuivalla kankaalla tai saippuaveteen kostutetulla kankaalla.

Älä käytä kloriittisia liuottimia, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

11. Säilytys

○ Puhdista kaikki osat huolellisesti. Käsittele metalliosat ohuella kerroksella korroosionestoainetta.

○ Muista korjata vaurioituneet alueet ennen varastointia.

○ Kun varastoit laitetta, puhdista ja huolla jokainen osa ja kiinnitä ketjukotelo terälaippaan.

○ Säilytä sähkötyökalu ja akku lasten ulottumattomissa ja paikassa, jonka lämpötila on alle 40°C.

HUOMAA

Litiumioniakkujen säilytys.

Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista.

Akkujen pitkäaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta.

Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa.

Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku.

HUOMAUTUS

Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

Tärkeä ilmoitus HiKOKIn akkutoimisten sähkötyökalujen akuista

Käytä aina yhtä määrittelemistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittelmämme akun kanssa tai kun akkua puretaan ja muunnellaan (kuten kennojen tai muiden sisäosien purku ja vaihto).

TAKUU

Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen.

Tietoja ilmavälitteisestä melusta ja tärinästä

Saavutetut mitta-arvot määritettiin EN62841-normin mukaan ja ilmoitettiin ISO 4871 -normin mukaan.

Mitattu A-painotteinen ääniteho: 98 dB (A)

Mitattu A-painotteinen äänipainearvo: 88 dB (A)

Epävarmuus K: 3 dB (A)

Käytä kuulonsuojaimia.

Tärinän kokonaisarvot (kolmiakselivektorisumma)

EN62841 mukaan määritettyinä.

a_h = 2,5 ~m / s^2

Epävarmuus K = 1,5 m/s ^2

Ilmoitettutärinän kokonaisarvo jailmoitettumelupäästöarvo on mitattu standardoidun testausmenetelmän mukaisesti, ja niitä voidaan käyttää työkalujen vertaamiseen keskenään.

Niitä voidaan käyttää myös altistumisen alustavaan arviointiin.

VAROITUS

Sähkötyökalun varsinaisen käytön aikana ilmenevä tärinä ja melupäästöt voivat poiketa ilmoitetusta kokonaisarvosta sen mukaan, miten työkalua käytetään ja erityisesti, millaista työkappaletta käsitellään, ja

○ Käyttäjää suojaavien varotoimien, jotka perustuvat altistumisen arviointiin varsinaisessa käyttötilanteessa, määrittäminen. (ottaen huomioon käyttöjakson kaikki vaiheet kuten ajat, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen liipaisinajan lisäksi).

HUOMAA

Kostka HiKOKI jatkuvasti kehittää tuotteiaan, pidättää valmistaja oikeuden muuttaa teknisiä tietoja ilman eri ilmoitusta.

ONGELMANRATKAISU

Käytä alla olevan taulukon tarkastusohjeita, kun työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa jälleenmyyjältäsi tai HiKOKIn valtuutetusta huoltokeskuksesta.

Oire Mahdollinen syy Korjaus
Moottorin ääni kuuluu, mutta teräketju... ○ ei liiku ○ ei liiku vapaasti	Ketjujarru saattaa olla aktivoitunut. Vapauta vet	ämällä ketjujarrun vipua itseesi päin.
	Teräketjua on kiristetty liikaa. Tarkasta teräketju	un kireys ja jos se on liian kireä, löysää kiristystä.
	Teräketju nousee ylös vetopyörältä. Tarkista, että teräketju on kunnolla kiinni ketjupyörässä.
	Sivukotelon sisällä... → sahanpurua on jäänyt kiinni → vierasta ainetta on jäänyt kiinni	Puhdista sivusuojus.
	Sivusuojuksen sisäpuolella... → sahanpurua on jäänyt kiinni → öljyä ei kulje	Puhdista terälaipan ura ja öljyaukko. Varmista, että öljysäiliössä on öljyä, ja lisää tarvittaessa.
Huono terävyys Teräketju... → on kulunut tai terä on rikki → on ruostunut		Teroita teräketju. Jos kuluminen tai rikkoutuminen on vakavaa, vaihda uuteen teräketjuun.
		Teräketjun suunta on väärä, Kiinnitä se uudelle en varmistaen, että suunta on oikea.
		Teräketju on löysä. Tarkasta teräketjun kireys ja kiristä, jos se on löysä.
Ketjuöljy ○ juoksee hitaasti ○ ei tule ulos (loppuu)	Ketjuöljyä ei ole säiliössä. Lisää ketjuöljyä.
	Ketjuöljynsyöttöputki on tukkeutunut. Puhdista ketjuöljynsyöttöputki.

ΣΥΜΒΟΛΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ
