WR 14VE - Ηλεκτρικό δράπανο HiKOKI - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλεκτρικό τρυπάνι (κρουστικό κλειδί)
Μάρκα	HiKOKI
Μοντέλο	WR 14VE
Τάση τροφοδοσίας	110-240 V ανάλογα με την περιοχή
Απορροφούμενη ισχύς	370 W
Ταχύτητα χωρίς φορτίο (μέγιστη)	0 - 2100 min⁻¹
Ρυθμός κρούσης (μέγιστος)	0 - 2700 min⁻¹
Μέγιστη ροπή σύσφιξης	250 N·m
Ικανότητα διάτρησης	M8-M14 (μπουλόνια HR), M10-M18 (συνήθη)
Βάρος	2,1 κιλά (σύμφωνα με EPTA 01/2014)
Λειτουργία κρούσης	4 επιλέξιμες λειτουργίες (A, B, C, D)
Φορά περιστροφής	Μπροστά και πίσω (αναστροφέας)
Τύπος τσοκ	Εξαγωνική ή τετράγωνη υποδοχή
Λειτουργίες προστασίας	Προστασία υπερφόρτωσης, θερμοκρασίας, συνεχούς λειτουργίας, αισθητήρας
Τροφοδοσία	Δίκτυο με καλώδιο τροφοδοσίας
Παρεχόμενα αξεσουάρ	Θήκη, γάντζος
Εγγύηση	Εγγύηση κατασκευαστή σύμφωνα με εθνικούς κανονισμούς
Συντήρηση	Τακτικός έλεγχος των συνδέσεων, καθαρισμός, αντικατάσταση καλωδίου από επαγγελματία
Ασφάλεια	Διαβάστε τις προειδοποιήσεις, φορέστε ΜΑΠ, αποσυνδέστε πριν από τη συντήρηση
Γενικές πληροφορίες	Παρέχεται εγχειρίδιο, ανταλλακτικά διαθέσιμα σε εξουσιοδοτημένο κέντρο σέρβις

Συχνές ερωτήσεις - WR 14VE HiKOKI

Πώς αλλάζω τη λειτουργία κρούσης στο WR 14VE;

Πατήστε τον διακόπτη αλλαγής λειτουργίας (2) όταν το εργαλείο είναι σβηστό. Κάθε πάτημα αλλάζει τον ρυθμό κρούσης: λειτουργία A/B για εύκολες εργασίες, C/D για δύσκολες εργασίες.

Πώς αντιστρέφω τη φορά περιστροφής;

Χρησιμοποιήστε τον διακόπτη αναστροφής αφού σταματήσετε τον κινητήρα. Μην αλλάζετε ποτέ τη φορά περιστροφής όταν ο κινητήρας λειτουργεί.

Τι να κάνω αν το εργαλείο σταματήσει ξαφνικά κατά τη χρήση;

Το εργαλείο διαθέτει λειτουργίες προστασίας (υπερφόρτωση, θερμοκρασία, συνεχής λειτουργία). Αφήστε το να κρυώσει 10-15 λεπτά ή πατήστε το κουμπί αλλαγής λειτουργίας για επαναφορά. Εάν το πρόβλημα persiste, επικοινωνήστε με το κέντρο σέρβις.

Τι τύπο υποδοχής να χρησιμοποιήσω με το WR 14VE;

Χρησιμοποιήστε μια εξαγωνική ή τετράγωνη υποδοχή σε καλή κατάσταση. Τοποθετήστε την γερά με τον πείρο και τον δακτύλιο που παρέχονται. Ελέγξτε ότι δεν είναι ραγισμένη.

Πώς να συντηρήσω το εργαλείο;

Ελέγχετε τακτικά την κατάσταση των υποδοχών και των βιδών στερέωσης. Καθαρίζετε το εργαλείο και το διατηρείτε στεγνό. Για αντικατάσταση του καλωδίου τροφοδοσίας, επικοινωνήστε με έναν επαγγελματία.

Ποια είναι τα βασικά μέτρα ασφαλείας;

Φορέστε προστατευτικά γυαλιά και αντιθορυβικά ακουστικά. Κρατήστε τα παιδιά μακριά. Αποσυνδέστε το εργαλείο πριν από οποιαδήποτε ρύθμιση ή καθάρισμα. Αποφύγετε υγρά περιβάλλοντα χωρίς διάταξη διαφορικής προστασίας.

Ποια είναι η ονομαστική ισχύς του εργαλείου;

Το WR 14VE έχει απορροφούμενη ισχύ 370 W και τάση ανάλογα με την περιοχή (110-240 V). Η ταχύτητα χωρίς φορτίο φτάνει τις 2100 min⁻¹ με μέγιστη ροπή 250 N·m.

Μπορώ να χρησιμοποιήσω αυτό το εργαλείο σε εξωτερικό χώρο υπό βροχή;

Όχι, μην εκθέτετε ποτέ το εργαλείο σε βροχή ή υγρασία. Εάν η χρήση σε εξωτερικό χώρο είναι αναπόφευκτη, χρησιμοποιήστε τροφοδοσία προστατευμένη από RCD και κατάλληλο προέκταση.

Πώς αντικαθιστώ το καλώδιο τροφοδοσίας;

Η αντικατάσταση του καλωδίου τροφοδοσίας πρέπει να γίνεται από τον κατασκευαστή ή εξουσιοδοτημένο κέντρο σέρβις για αποφυγή κινδύνου ηλεκτροπληξίας.

Πού μπορώ να βρω ανταλλακτικά για το WR 14VE;

Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο σέρβις HiKOKI. Χρησιμοποιείτε μόνο πανομοιότυπα ανταλλακτικά για να διασφαλίσετε την ασφάλεια και την απόδοση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WR 14VE HiKOKI

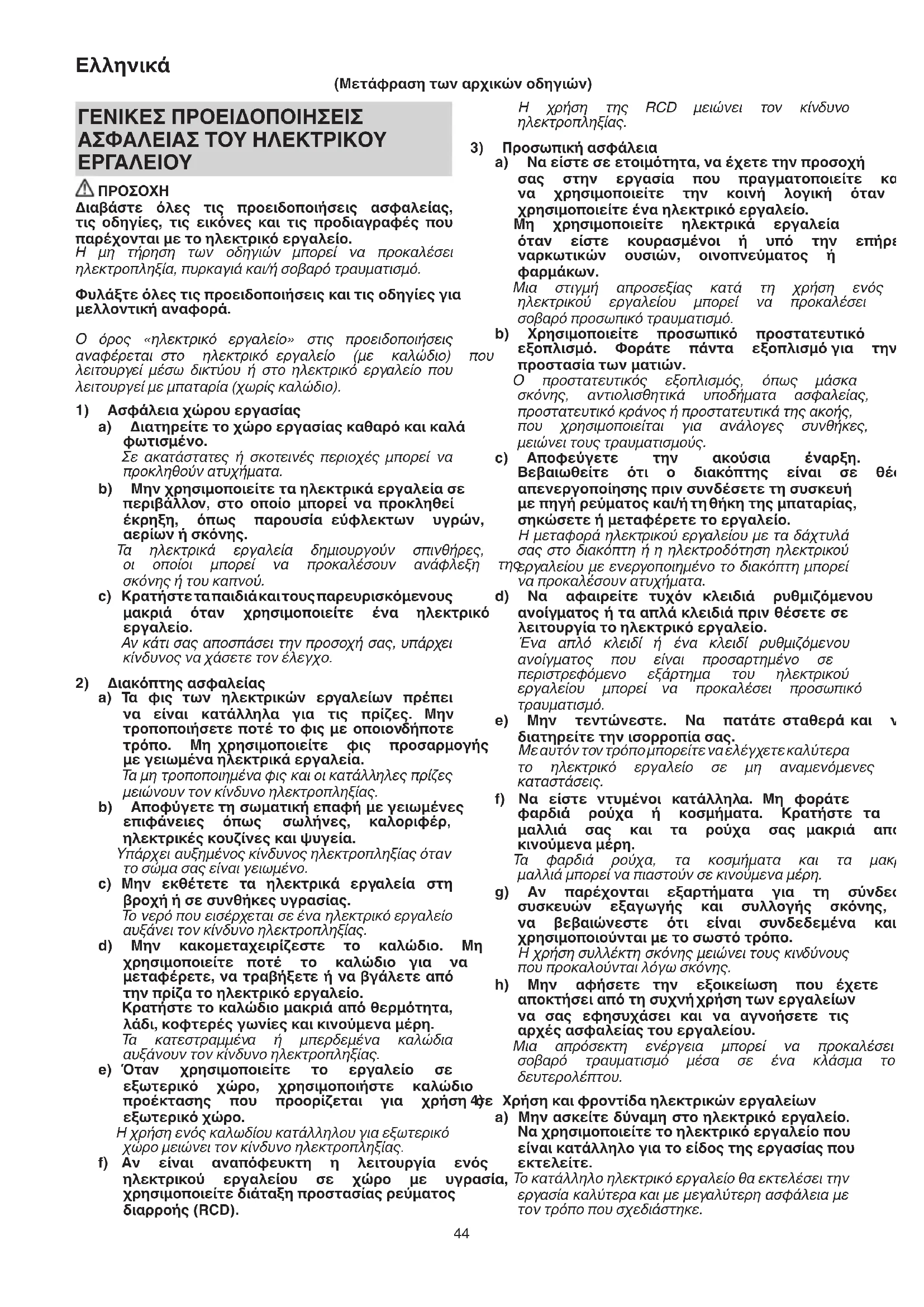

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ

⚠️ ΠΡΟΣΟΧΗ

Διαβάστε όλες τις προειδοποιήσεις ασφαλείας, τις οδηγίες, τις εικόνες και τις προδιαγραφές που παρέχονται με το ηλεκτρικό εργαλείο.

Η μη τήρηση των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

Ο όρος «ηλεκτρικό εργαλείο» στις προειδοποιήσεις αναφέρεται στο ηλεκτρικό εργαλείο (με καλώδιο) λειτουργεί μέσω δικτύου ή στο ηλεκτρικό εργαλείο που λειτουργεί με μπαταρία (χωρίς καλώδιο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο.
Σε ακατάστατες ή σκοτεινές περιοχές μπορεί να προκληθούν ατυχήματα.

b) Μην χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε περιβάλλον, στο οποίο μπορεί να προκληθεί έκρηξη, όπως παρουσία εύφλεκτων υγρών, αερίων ή σκόνης.

Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες, οι οποίοι μπορεί να προκαλέσουν ανάφλεξη σκόνης ή του καπνού.

c) Κρατήστε ταπαιδιάκαι τους παρευρισκόμενους μακριά όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο.

Αν κάτι σας αποσπάσει την προσοχή σας, υπάρχει κίνδυνος να χάσετε τον έλεγχο.

2) Διακόπτης ασφαλείας

a) Τα φις των ηλεκτρικών εργαλείων πρέπει να είναι κατάλληλα για τις πρίζες. Μην τροποποιήσετε ποτέ το φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε φις προσαρμογής με γειωμένα ηλεκτρικά εργαλεία. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) Αποφύγετε τη σωματική επαφή με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, ηλεκτρικές κουζίνες και ψυγεία.

Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας όταν το σώμα σας είναι γειωμένο.

c) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Το νερό που εισέρχεται σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d) Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να βγάλετε από την πρίζα το ηλεκτρικό εργαλείο. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές γωνίες και κινούμενα μέρη. Τα κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) Όταν χρησιμοποιείτε το εργαλείο σε εξωτερικό χώρο, χρησιμοποιήστε καλώδιο προέκτασης που προορίζεται για χρήση 4φε εξωτερικό χώρο.

Η χρήση ενός καλωδίου κατάλληλου για εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.

f) Αν είναι αναπόφευκτη η λειτουργία ενός ηλεκτρικού εργαλείου σε χώρο με υγρασία, χρησιμοποιείτε διάταξη προστασίας ρεύματος διαρροής (RCD).

Η χρήση της RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Να είστε σε ετοιμότητα, να έχετε την προσοχή σας στην εργασία που πραγματοποιείτε κο να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο.
Μη χρησιμοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρασμένοι ή υπό την επήρα ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων.
Μια στιγμή απροσεξίας κατά τη χρήση ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

b) Χρησιμοποιείτε προσωπικό προστατευτικό εξοπλισμό. Φοράτε πάντα εξοπλισμό για την προστασία των ματιών.

Ο προστατευτικός εξοπλισμός, όπως μάσκα σκόνης, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή προστατευτικά της ακοής, που χρησιμοποιείται για ανάλογες συνθήκες, μειώνει τους τραυματισμούς.

c) Αποφεύγετε την ακούσια έναρξη. Βεβαιωθείτε ότι ο διακόπτης είναι σε θέι απενεργοποίησης πριν συνδέσετε τη συσκευή με πηγή ρεύματος και/ή τη θήκη της μπαταρίας, σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικού εργαλείου με τα δάχτυλά σας στο διακόπτη ή η ηλεκτροδότηση ηλεκτρικού τηφεργαλείου με ενεργοποιημένο το διακόπτη μπορεί να προκαλέσουν ατυχήματα.

d) Να αφαιρείτε τυχόν κλειδιά ρυθμιζόμενου ανοίγματος ή τα απλά κλειδιά πριν θέσετε σε λειτουργία το ηλεκτρικό εργαλείο.

'Ενα απλό κλειδί ή ένα κλειδί ρυθμιζόμενου ανοίγματος που είναι προσαρτημένο σε περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου μπορεί να προκαλέσει προσωπικό τραυματισμό.

e) Μην τεντώνεστε. Να πατάτε σταθερά και διατηρείτε την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

f) Να είστε ντυμένοι κατάλληλα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατήστε τα μαλλιά σας και τα ρούχα σας μακριά απο κινούμενα μέρη.

Τα φαρδιά ρούχα, τα κοσμήματα και τα μακι μαλλιά μπορεί να πιαστούν σε κινούμενα μέρη.

g) Αν παρέχονται εξαρτήματα για τη σύνδει συσκευών εξαγωγής και συλλογής σκόνης, να βεβαιώνεστε ότι είναι συνδεδεμένα και χρησιμοποιούνται με το σωστό τρόπο.

Η χρήση συλλέκτη σκόνης μειώνει τους κινδύνους που προκαλούνται λόγω σκόνης.

h) Μην αφήσετε την εξοικείωση που έχετε αποκτήσει από τη συχνή χρήση των εργαλείων να σας εφησυχάσει και να αγνοήσετε τις αρχές ασφαλείας του εργαλείου.

Μια απρόσεκτη ενέργεια μπορεί να προκαλέσει σοβαρό τραυματισμό μέσα σε ένα κλάσμα το δευτερολέπτου.

Χρήση και φροντίδα ηλεκτρικών εργαλείων

a) Μην ασκείτε δύναμη στο ηλεκτρικό εργαλείο. Να χρησιμοποιείτε το ηλεκτρικό εργαλείο που είναι κατάλληλο για το είδος της εργασίας που εκτελείτε.

Το κατάλληλο ηλεκτρικό εργαλείο θα εκτελέσει την εργασία καλύτερα και με μεγαλύτερη ασφάλεια με τον τρόπο που σχεδιάστηκε.

b) Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο συνδετήρες που έρχονται σε επαφή με ένα καλώδιο αν ο διακόπτης λειτουργίας δεν ανοίγει κα τάση ενδέχεται να καταστήσουν τα μεταλλικά δεν κλείνει. μέρη του ηλεκτρικού εργαλείου υπό τάση και Ένα ηλεκτρικό εργαλείο που δεν ελέγχεται από το προκαλέσουν ηλεκτροπληξία στον χειριστή. διακόπτη λειτουργίας είναι επικίνδυνο και πρέπει

ΠΡΟΣΘΕΤΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

c) Αποσυνδέστε το βύσμα από την πηγή ισχύος καιή αφαιρέσετε τη θήκη μπαταρίας, εάν είναι αποσπώμενη, από το ηλεκτρικό εργαλείο πριν προβείτε σε ρυθμίσεις, αλλαγή εξαρτημάτων ή αποθήκευση του ηλεκτρικού εργαλείου. Αυτά τα προληπτικά μετρα ασφαλείας μειώνουν τον κίνδυνο λανθασμένης εκκίνησης του ηλεκτρικού.

d) Αποθηκεύετε τα εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά και αφήνετε τα άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή με αυτές τις οδηγίεσ να χρησιμοποιούν το ηλεκτρικό εργαλείο. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων ατόμων.

e) Συντηρείτε τα ηλεκτρικά εργαλεία και εξαρτήματα. Να ελέγχετε για τυχόν λευθυγράμμισή ή μπλοκάρισμα των κινούμενων μερών, τυχόν θραύση των εξαρτημάτω οποιαδήποτε άλλη κατασταση που ενδέχετ να επηρεάσει τη λειτουργία του ηλεκ εργαλείου. Σε περίπτωση βλάβης, το ηλεκτρικό εργαλείο πρέπει να επισκευν πριν χρησιμοποιηθεί.

Πολλά ατυχήματα προκαλούνται από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά.

1. Όταν πραγματοποιείτε εργασίες σε κάποιο συγκεκριμένο ύψος βεβαιωθείτε ότι δεν βρίσκεται κάποιος από κάτω. Σκου Χρησιμοποιείτε ωτοασπίδες αν χρησιμοποιείτε το εργαλείο για μεγάλο χρονικό διάστημα.

2. Γυρίστε τον περιστροφικό διακόπτη μόνο όταν ο μην κινητήρας θα έχει σταματήσει εάν χρειάζεται να αλλάξετε κατεύθυνση περιστροφής.

3. Χρησιμοποιείτε ένα μετασχηματιστή αύξησης τάσης με μακριά καλώδια επέκτασης.

4. Βεβαιθείτε για την ροπή σύσφιξης χρησιμοποιώντας ένα κλειδί ροπής πριν την χρήση προκειμένου να ταδιασφαλίσετε τη σωστή ροπή σύσφιξης που θα χρησιμοποιηθεί.

5. Συναρμολογήστε την υποδοχή με ασφάλεια στο κρουστικό κλειδί με την περόνη υποδοχής και το δακτύλιο.

Ελέγξτε εάν η υποδοχή διαθέτει ρωγμές στο εσωτερικό

f) Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά.

Τα κατάλληλα συντηρημένα εργαλεία κοπής κοφτερές άκρες μπλοκάρουν πιο δύσκολα ελέγχονται πιο εύκολα.

g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, εξαρτήματα και τα μέρη κ.τ.λ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη συνθήκες εργασίας και την εργασία εκτελέσετε.

Η χρήση του ηλεκτρικού εργαλείου για ε πέρα από εκείνες για τις οποίες προορίε ενδέχεται να δημιουργήσει κινδύνους.

h) Κρατήστε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα.

Οι ολισθηρές λαβές και οι επιφάνειες λα επιτρέπουν τον ασφαλή χειρισμό και έλεγ εργαλείου σε απρόοπτες καταστάσεις.

5) Σέρβις

a) Να δίνετε το ηλεκτρικό εργαλείο για σε κατάλληλα εκπαιδευμένα άτομα και χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Με αυτόν τον τρόπο είστε σίγουροι για ασφάλεια του ηλεκτρικού εργαλείου..

ΠΡΟΦΥΛΑΞΗ

Μακριά από τα παιδιά και τους αναπήρους.

'Отαν δεν χρησιμοποιούνται, τα εργαλεία πρέπει να φυλάζονται μακριά από τα παιδιά και τους αναπήρους.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΚΡΟΥΣΤΙΚΟ ΚΛΕΙΔΙ

○ Κρατάτε το ηλεκτρικό εργαλείο μόνο από μονωμένες λαβές όταν εκτελείτε μια ενέρ κατά την οποία το εξάρτημα κοπής μπορεί έρθει σε επαφή με ένα μη εμφανές σύρμα ή με το καλώδιο του.

ΣΥΜΒΟΛΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

καίτα παρακάτω δείχνουν τα σύμβολα που χρησιμοποιούνται στο μηχάνημα. Βεβαιωθείτε ότι τα κατανοείτε τη σημασία τους πριν τη χρήση.

	WR14VE : Μπουλονόκλειδο
	Για τον περιορισμό του κινδύνου τραυματισμού,ο χρήστης πρέπει να διαβάσει το εγχειρίδιοοδηγιών χρήσης.
	Μόνο για τις χώρες της ΕΕΜην πετάτε τα ηλεκτρικά εργαλεία στον κάδοοικιακών απορριμμάτων!Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ περί ηλεκτρικών και ηλεκτρονικών συσκευώνκαι την εφαρμογή της στην εθνική νομοθεσία, ταηλεκτρικά εργαλεία που εχουν φτάσει στο τέλοςτης ζωής τους πρέπει να συλλέγονται ξεχωριστάκαι να επιστρέφονται για ανακύκλωση με τρόποφιλικό προς το περιβάλλον.
____	Ενεργοποίηση
	Απενεργοποίηση
	Δεξιόστροφη περιστροφή
	Αριστερόστροφη περιστροφή
	Διακόπτη Τρόπου Λειτουργίας
	Λαμπτήρας Ένδειξης Τρόπου Λειτουργίας
	Αποσυνδέστε το βασικό φις από την ηλεκτρική έξοδο
	Εργαλείο Κλάσης II

ΒΑΣΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

Εκτός από την κύρια μονάδα (1), η συσκε περιέχει τα εξαρτήματα που αναφέρονται κατωτέρω.

○ Θήκη 1
○ Άγκιστρο ....1

Τα βασικά εξαρτήματα υπόκεινται σε αλλαγή προειδοποίηση.

ΕΦΑΡΜΟΓΕΣ

Ο Σύσφιξη και χαλάρωση διαφόρων ειδών και παξιμαδιών.

TEXNIKA XAPAKTHPIΣTIKA

Τάση (ανά περιοχές)*	(110 V, 120 V, 230 V, 240 V)
Ισχύς εισόδου* 370 W
Ταχύτητα χωρίς φορτίο / ταχύτητα κρούσης (Ο τρόπος Α, Β, Β, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α, Α	A: 0 - 1400 / 0 - 1500 min ^1 B: 0 - 1600 / 0 - 1900 min ^1 C: 0 - 1800 / 0 - 2300 min ^1 D: 0 - 2100 / 0 - 2700 min ^1
Χωρητικότητα (μέγεθος μπουλονιών)	M8 - M14 (Μπουλόνι υψηλής τάσης)M10 - M18 (Κανονικό μπουλόνι)
Ροπή σύσφιξης** Το μέγιστο 250 N·m
Βάρος***	2,1 kg

* Βεβαιωθείτε ότι έχετε ελέγξει τη ετικέτα του προϊόντος καθώς υπάρχουν αλλαγές ανά περιοχές.

** Σύσφιξη του μπουλονιού χωρίς καλώδιο επέκτασης σε ονομαστική τάση.

*** Βάρος: Σύμφωνα με τη Διαδικασία ΕΡΤΑ 01/2014

ΣΗΜΕΙΩΣΗ

Εξαιτίας του συνεχιζόμενου προγράμματος έρευ και ανάπτυξης της ΗιΚΟΚΙ, τα τεχνικά χαρακτηριστικά που αναφέρονται εδώ μπορούν να αλλάξουν προηγούμενη ειδοποίηση.

ΣΤΕΡΕΩΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για την αποφυγή ατυχημάτων βεβαιωθείτε ότι έχ απενεργοποιήσει και αποσυνδέσει το φις από τη υποδοχή.

Ενέργεια	Εικόνα	Σελίδα
Τοποθέτηση υποδοχής (1)	1	88
Αλλαγή ταχύτητας κρούσης	2	88
Αλλαγή κατεύθυνσης περιστροφής	3	88
Λειτουργία διακόπτη θρις	4	88
Αφαίρεση του άγκιστρου (5)	5	88
Επιλογή εξαρτημάτων	—	89

1. Λειτουργία διακόπτη (Εικ. 4)

μπουλονωκινητήρας θα περιστραφεί όταν η σκανδάλη διακόπτη (4) διατηρείται κάτω. Η περιστροφή θα σταματήκ όταν η σκανδάλη αποδεσμευτεί.

Η ταχύτητα περιστροφής κινητήρα διαφέρει ανάλογα με το πόσο μακριά μπορείτε να κρατήσετε την σκανδάλη διακόπτη (4). Κρατώντας την λίγο κάτω θα έχετε ως αποτέλεσμα μια αργή περιστροφή ενώ όσο περισσότερο την τραβάτε προς τα κάτω αυξάνεται η ταχύτητα περιστροφής.

2. Αλλαγή του Τρόπου Σύσφιξης (βλέπε Εικ. 2)

Κάθε επιλογή του διακόπτη τρόπου λειτουργίας ( θα αλλάξει την ταχύτητα κρούσης. Ο διακόπτης θα πρέπει να απενεργοποιείται κατά την διεξαγι της εργασίας αυτής. Χρησιμοποιείτε τους Α ή ελαφριές εργασίες και τους C D για βαριές εργασίες.

3. Η λειτουργία προστασίας

Για να προστατεύσετε το εργαλείο, η λειτουργία προστασίας θα ενεργοποιηθεί αυτόματα κλείνοντας τη μονάδα σε περίπτωση κάποιου προβλήματος. (Πίνακας 1)

Πίνακας 1

Λαμπτήρας Ένδειξης ΤρόπουΛειτουργίας (3)(βλέπε Εικ. 2)		Αιτία Τερματισμού
Αναβοσβήνεινας	ΓρήγορεςεπαναλαμβανόμενεςλάμψειςΑναβοσβήνει σεδιαστήματα 0,1δευτερολέπτου	Αυτόματος τερματισμόςλόγω υπερβολικούφορτίου (*1)
	ΑργέςεπαναλαμβανόμενεςλάμψειςΑναβοσβήνει σεδιαστήματα 1δευτερολέπτου	Αυτόματος τερματισμόςλόγω προβλήματοςανίχνευσης τουαισθητήρα (*2)
Αναβοσβήνει κατά τηνλειτουργία του τρόπου		Αυτόματος τερματισμόςεπειδή η εσωτερικήθερμοκρασία τουεργαλείου υπερέβη τοκαθορισμένο επίπεδοθερμοκρασίας (*3)
		Αυτόματος τερματισμόςλόγω περίπου 5 λεπτώνσυνεχούς λειτουργίαςχωρίς φορτίο (*4)

*1 Λειτουργία προστασίας υπερβολικού φορτίου

Για συνθήκες υπερβολικού φορτίου, το εργαλε κλείσει για να αποφευχθεί κάποια ζημιά.

Σταματήστε την εργασία με το βαρύ φορτίο πατήστε το πλήκτρο διακόπτη τρόπου λειτουργίας (2) για να ρυθμίσετε εκ νέου το εργαλείο.

*2 Λειτουργία παρακολούθησης ελέγχου

Πατήστε το πλήκτρο διακόπτη τρόπου λειτουργίας (2) για να ρυθμίσετε εκ νέου το εργαλείο.

Εάν κάτι τέτοιο συμβαίνει συνεχώς το εργαλείο ενδέχεται να υποστεί βλάβη.

*3 Λειτουργία προστασίας αυξημένης θερμοκρασίας

Ο αυτόματος τερματισμός ενεργοποιείται για αποφευχθεί η βλάβη λόγω υψηλών θερμοκρασιών.

Η εσωτερική θερμοκρασία του εργαλείου θα για εργασίες που περιλαμβάνουν την χρήση μεγάλου ηλεκτρικού ρεύματος ή όταν χρησιμοποιείται περιβάλλον με υψηλή θερμοκρασία.

Παρακαλούμε αφήστε το εργαλείο σε ηρεμία έως 15 λεπτά πριν συνεχίσετε μία εργασία.

*4 Λειτουργία αποφυγής συνεχούς εργασίας

Ο τερματισμός θα πραγματοποιηθεί σε περίπτωση συνεχούς εργασίας όσο ο διακόπτης παραμένει στο ΟΝ.

πληθθφορίες που αφορούν τον εκπεμπόμενο θόρυβο και τη δόνηση

Οκαιτιμές μετρήθηκαν σύμφωνα με το EN62841 και βρέθηκαν σύμφωνες με το ISO 4871.

Μετρηθείσα στάθμη ηχητικής ισχύος Α: 98 dB (Α)

Μετρηθείσα στάθμη ηχητικής πίεσης Α: 111 dB (Α) Αβεβαιότητα Κ: 3 dB (Α).

Λείο Φοράτε προστατευτικά αυτιών.

Συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριαξονικού καλωδίου) που καθορίζονται σύμφωνα με πράτυπο EN62841.

Σύσφιξης κρούσης των συνδετήρων της μέγιστης σε Χωρητικότητας του εργαλείου:

Τγιμή εκτρομπής δόνησης a_h=13,2 m/s^2

Αβεβαιότητα K = 1,5 m/s²

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΛΕΓΧΟΣ

1. Έλεγχος της υποδοχής

Μια φθαρμένη ή παραμορφωμένη εξάγωνη τετράγωνη υποδοχή δεν θα είναι ιδιαίτερα στο σημείο όπου εφαρμόζει το παξιμάδι ή ο οδηγώντας συνεπώς σε απώλεια της ροπής σύσφιξης. Να προσέχετε ιδιαίτερα τις οπές της υπο φθορά κατά διαστήματα και να αντικαθιστάτε νέα όταν χρειάζεται.

1. Έλεγχος των βιδών στερέωσης

Na ελέγχετε τακτικά όλες τις βίδες στερέσ να βεβαιωθείτε ότι έχουν σφίξει καλά. Σε περί που κάποια βίδα είναι χαλαρή, σφίξτε την Διαφορετικά μπορεί να προκύψει σοβαρός κίνδυνος.

1. Συντήρηση του κινητήρα

Η περιέλιξη της μονάδας κινητήρα αποτελεί «βασική λειτουργια» του ηλεκτρικού εργαλείου.

Να φροντίζετε έτσι ώστε η περιέλιξη να μην υφ βλάβες καιή να λερώνεται με λάδι ή να βρέχεται με νερό.

1. Αντικατάσταση του καλωδίου ρεύματος

Εάν είναι απαραίτητη η αντικαστάση του καλ ρεύματος, αυτή θα πρέπει να πραγματοποιηθε τον κατασκευαστή του αντιπρόσωπου προκειμένου να αποφευχθεί κάποιος κίνδυνος.

Η εγκεκριμένη συνολική τιμή των δονήσεων έχει μετρηθεί σύμφωνα με μια σταθερή μέθοδο ελέγχου και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.

Μπορεί επίσης να χρησιμοποιηθεί σε μια προκαταρκ εκτίμηση έκθεσης.

ΦΡΩΕΙΔΟΠΟΙΗΣΗ

άκροναφεκπομπή δονήσεων κατά την πραγματική χρήση του εργαλείου μπορεί να διαφέρει από την εγκεκριμι δοχής συγμαλική τιμή και να εξαρτάται από τους τρόπους με με τωμα οποίους χρησιμοποιείται το εργαλείο.

Ο Καθορίστε μέτρα ασφαλείας για την προστασία χειριστή που βασίζονται σε μία εκτίμηση της έκθεσης σης στκαι πραγματικές συνθήκες χρήσης (λαμβανοντας τωσηπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τον άμεχρόνο που το εργαλείο είναι κλειστό και το διάστημα όπου είναι σε ανενεργό εκτός από τον χρόνο της σκανδάλης).

την

ΣΗΜΕΙΩΣΗ

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της HiKOKI, τα τεχνικά χαρακτηριστική που αναφέρονται εδώ μπορούν να αλλαξουν χωρίς προγνούμενη ειδοποίηση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι κανόνες ασφαλείας και οι κανονισμοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται.

ΕΓΓΥΗΣΗ

Εγγυώμαστε για τα εργαλεία HiKOKI Power Tools σύμφωνα με τον θεσμικό κανονισμό/ειδικό κανονισμό της χώρας. Η παρούσα εγγύηση δεν καλύπτει ελαττώματα ή ζημιές λόγω κακής χρήσης, κακομεταχείρισης ή φυσιολογικής φθοράς. Σε περίπτωση παραπόνων παρακαλούμε αποστείλετε το Power Tool χωρίς να το αποσυναρμολογήσετε μαζί με το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος των εν λόγω οδηγιών χειρισμού, σε Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης της HiKOKI.
