BEDIENUNGSANLEITUNG WR 14VE HiKOKI

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einuss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen. b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm und Gehörschutz senken bei angemessenem Einsatz das Verletzungsrisiko. c) Vermeiden Sie unbeabsichtigtes Einschalten. Achten Sie darauf, dass sich der Schalter in der Aus- (O-) Position bendet, ehe Sie das Gerät mit der Stromversorgung und/ oder Batteriestromversorgung verbinden, es aufheben oder herumtragen. Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an. d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen. e) Überstrecken Sie sich nicht. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Gri. f) Tragen Sie geeignete Kleidung. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Ihr Haar und Ihre Kleidung von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden. g) Wenn Anschlüsse für Staubabsaug- und - sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden. h) Lassen Sie es nicht zu, dass die durch häugen Gebrauch von Werkzeugen erworbene Vertrautheit Sie nachlässig macht und Sie die Sicherheitsrichtlinien für das Werkzeug ignorieren. Eine unvorsichtige Handlung kann in Sekundenbruchteilen zu schweren Verletzungen führen.

4) Einsatz und Pege von Elektrowerkzeugen

a) Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. ALLGEMEINE

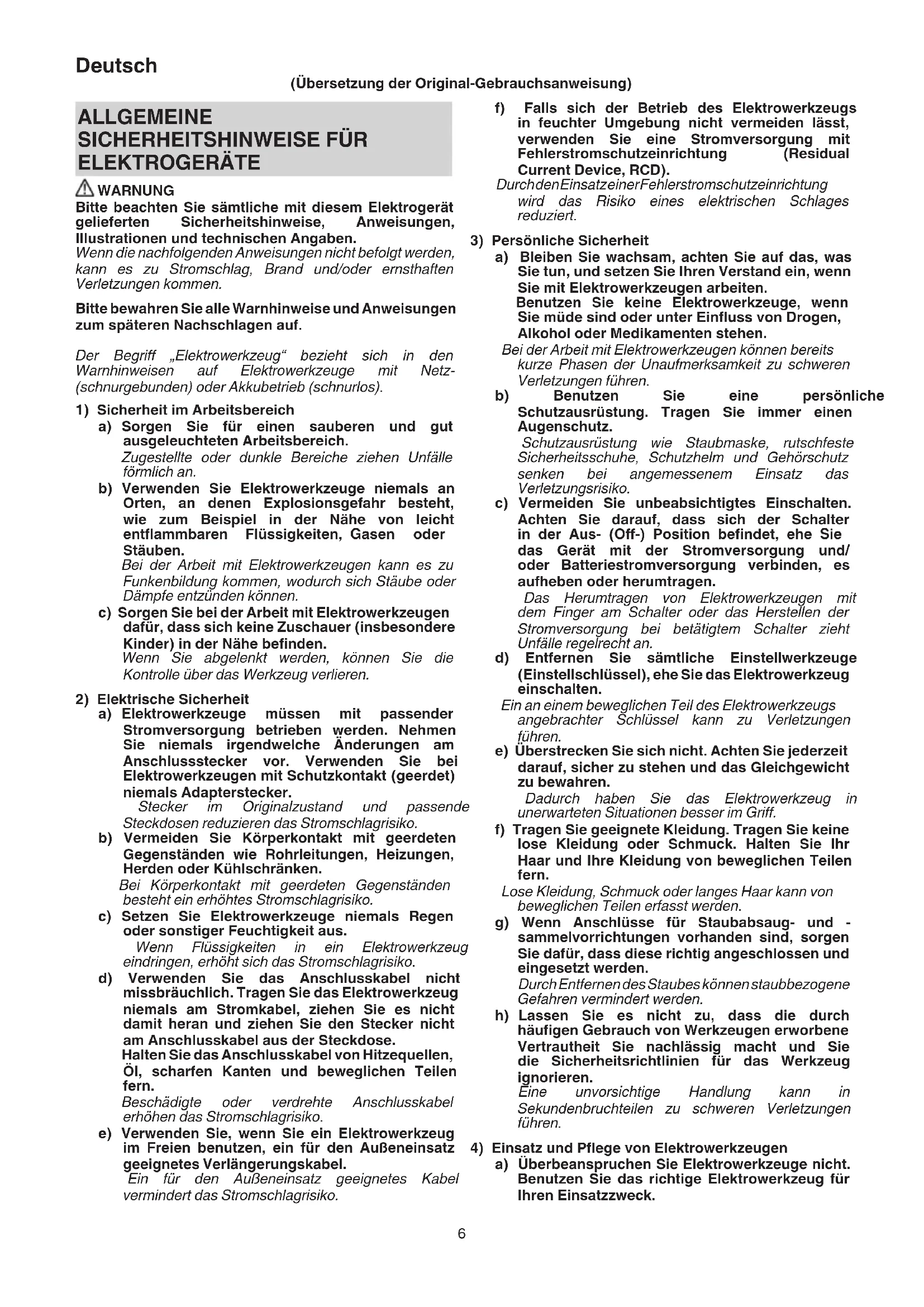

SICHERHEITSHINWEISE FÜR

ELEKTROGERÄTE WARNUNG Bitte beachten Sie sämtliche mit diesem Elektrogerät gelieferten Sicherheitshinweise, Anweisungen, Illustrationen und technischen Angaben. Wenn die nachfolgenden Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. Der Begri „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an. b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, wie zum Beispiel in der Nähe von leicht entammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können. c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe benden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko. c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko. d) Verwenden Sie das Anschlusskabel nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals am Stromkabel, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Anschlusskabel von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko. e) Verwenden Sie, wenn Sie ein Elektrowerkzeug im Freien benutzen, ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko. (Übersetzung der Original-Gebrauchsanweisung) 0000Book_WR14VE.indb 6 2019/03/05 16:45:117 Deutsch Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer. b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden. c) Ziehen Sie den Stecker der Stromversorgung ab und/oder entfernen Sie den Akkupack vom Elektrowerkzeug, falls abnehmbar, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren. d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich. e) Wartung von Elektrowerkzeugen und Zubehör. Prüfen Sie sie auf Fehlausrichtungen, Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf alle anderen Umstände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Lassen Sie das Elektrowerkzeug bei Beschädigungen reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneiden bleiben weniger häug hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Gebrauch des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Handgrie und Greiächen trocken, sauber und frei von Öl und Fett. Rutschige Handgrie und Greiächen lassen keine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen zu.

a) Lassen Sie Elektrowerkzeuge durch qualizierte Fachkräfte und nur unter Einsatz passender Originalersatzteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSWARNUNGEN FÜR

SCHLAGSCHRAUBER ○ Halten Sie das Elektrowerkzeug an den isolierten Griächen, wenn Sie Arbeiten ausführen, bei denen der Schlagschrauber verborgene Leitungen oder sein eigenes Netzkabel berühren könnte. Schlagschrauber, die eine „stromführende“ Leitung berühren, können nackte Metallteile des Elektrogeräts „unter Strom“ setzen und dem Bediener einen Stromschlag versetzen. ZUSÄTZLICHE SICHERHEITSWARNUNGEN

1. Achten Sie bei Benutzung des Werkzeugs in der Höhe

darauf, dass sich niemand darunter bendet.

2. Tragen Sie bei längerer Benutzung des Werkzeugs

3. Schalten Sie den Schalter für Umkehr der Drehrichtung

erst um, wenn der Motor gestoppt hat, falls eine Änderung der Drehrichtung notwendig ist.

4. Benutzen Sie bei Verwendung eines langen

Verlängerungskabels einen Hochrichttransformator.

5. Überprüfen Sie vor Benutzung das Anzugsdrehmoment

mit einem Drehmomentschlüssel, um sicherzustellen, dass das richtige Anzugsdrehmoment angewandt wird.

6. Fügen Sie das Bohrfutter mittels Bohrfutterstift und Ring

sicher an den Schlagschrauber an.

7. Überprüfen Sie das Bohrfutter auf Risse.

8. Halten Sie den Körper und den Gri des

Schlagschraubers immer fest in der Hand. Andernfalls kann die erzeugte Gegenkraft zu einem ungenauen und sogar gefährlichen Schraubvorgang führen. SYMBOLE WARNUNG Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen. WR14VE : Schlagschrauber Der Anwender muss die Bedienungsanleitung lesen, um das Risiko einer Verletzung zu verringern. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2012/19/ EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden.

Ausschalten OFF Drehung im Uhrzeigersinn Drehung gegen den Uhrzeigersinn Modusschalter 0000Book_WR14VE.indb 7 2019/03/05 16:45:118 Deutsch Modusanzeigelämpchen Ziehen Sie den Hauptstecker aus der elektrischen Steckdose ab. Werkzeug der Klasse II STANDARDZUBEHÖR Zusätzlich zum Hauptgerät (1) enthält die Packung das nachfolgend aufgelistete Zubehör. ○ Koer ..........................................................................1 ○ Haken .........................................................................1 Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. VERWENDUNG ○ Anziehen und Lockern verschiedener Arten von Schrauben und Muttern. TECHNISCHE DATEN Spannung (nach Gebieten)* (110 V, 120 V, 230 V, 240 V) Stromaufnahme* 370 W Lastfreie Drehzahl / Schlagrate (die Modi A, B, C, D werden in Abb. 2 gezeigt) A : 0 - 1400 / 0 - 1500 min

Kapazitäten (Schraubengröße) M8 - M14 (Hochspannungsschraube) M10 - M18 (Normalschraube) Anzugsdrehmoment** Maximal 250 N·m Gewicht*** 2,1 kg

• Prüfen Sie unbedingt die Gerätplakette auf dem Produkt, da diese je nach Gebiet verschieden sein kann. ** Anziehen der Schraube ohne Verlängerungskabel bei Nennspannung. *** Gewicht: Gemäß EPTA-Verfahren 01/2014 HINWEIS Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.

VORSICHT Achten Sie zur Vermeidung von Unfällen unbedingt darauf, den Schalter auszuschalten und den Stecker aus der Steckdose zu ziehen. Aktion Abbildung Seite Montieren des Sockels (1) 1

Ändern der Schlagrate 2

Ändern der Drehrichtung 3

Betätigen des Schalters

Abmontieren des Hakens (5) 5

Auswahl von Zubehören ―

1. Funktionsweise des Schalters (Abb. 4)

○ Der Motor dreht sich, wenn der Triggerschalter (4) gedrückt gehalten wird. Die Drehung stoppt, sobald der Trigger ausgelassen wird. ○ Die Motordrehzahl variiert je nach dem, wie stark Sie den Trigger (4) eindrücken. Wird er nur leicht gedrückt gehalten, ergibt dies eine niedrige Drehzahl, je stärker der Trigger gedrückt wird, desto höher steigt die Drehzahl an.

2. Umschalten des Anziehmodus (siehe Abb. 2)

Jedes Betätigen des Modusschalters (2) ändert die Schlagrate. Schalter (4) muss bei Durchführung dieses Vorgangs auf OFF (AUS) geschaltet werden. Benutzen Sie für leichte Aufgaben A oder B und für schwere Aufgaben C oder D.

3. Die Schutzfunktion

Zum Schutz des Werkzeugs wird bei Auftreten von Problemen automatisch die Schutzfunktion aktiviert und das Gerät abgeschaltet. (Tabelle 1) Tabelle 1 Modusanzeigelämpchen (3) (siehe Abb. 2) Ursache der Abschaltung Blinken Rasches Blinken Blinkt an und aus in Abständen von 0,1 Sekunden Automatische Abschaltung durch Überlast (*1) Langsames Blinken Blinkt an und aus in Abständen von 1 Sekunde Automatische Abschaltung, weil der Sensor eine Störung entdeckt hat (*2) Blinken beim Modus-Betrieb Automatische Abschaltung, weil die Innentemperatur die spezizierte Temperatur überstiegen hat (*3) Automatische Abschaltung wegen etwa 5 Minuten dauernden Leerlaufs (*4) *1 Überlastschutzfunktion Bei Überlastbedingungen schaltet sich das Werkzeug ab, um einen Schaden zu vermeiden. Brechen Sie die Schwerlastarbeit ab und drücken Sie den Modusschalter (2), um das Werkzeug zurückzusetzen. *2 Kontrollüberwachungsfunktion Drücken Sie den Modusschalter (2), um das Werkzeug zurückzusetzen. Ein ständiges Auftreten dieser Situation kann zu Schäden am Werkzeug führen. *3 Übertemperaturschutzfunktion Die automatische Abschaltung wird aktiviert, um Schäden durch hohe Temperaturen zu vermeiden. Die Innentemperatur des Werkzeugs steigt bei Aufgaben an, bei denen hohe Ströme verbraucht werden, oder auch bei Verwendung in Umgebungen mit hoher Temperatur. Bitte lassen Sie das Werkzeug sich 10 bis 15 Minuten lang ausruhen, bevor Sie mit der Arbeit fortfahren. *4 Schutzfunktion gegen Dauerbetrieb Die Abschaltung erfolgt bei Dauerbetrieb, bei dem der Schalter auf ON (EIN) bleibt. 0000Book_WR14VE.indb 8 2019/03/05 16:45:129 Deutsch

WARTUNG UND INSPEKTION

1. Inspektion des Sockels

Ein abgenutzes oder verformtes Bohrfutter mit Sechs- oder Vierkantloch bietet für das Anschlussstück zwischen der Mutter oder dem Gegenhalter keine adäquate Dichtigkeit, was dementsprechend zu einem Verlust an Anzugsdrehmoment führt. Achten Sie regelmäßig auf die Abnutzung der Bohrfutterlöcher und tauschen Sie das Bohrfutter bei Bedarf gegen ein neues aus.

2. Inspektion der Befestigungsschrauben

Inspizieren Sie regelmäßig alle Befestigungsschrauben und stellen Sie sicher, dass sie richtig festgezogen sind. Sollte eine der Schrauben locker werden, ziehen Sie sie sofort wieder fest an. Falls dies nicht getan wird, könnte das zu ernsthaften Gefahren führen.

3. Wartung des Motors

Die Wicklung des Motors ist das „Herzstück“ des Elektrowerkzeugs. Wenden Sie die gebotene Sorgfalt auf, um sicherzustellen, dass die Wicklung nicht beschädigt und/oder mit Öl oder Wasser benetzt wird.

4. Auswechseln des Netzkabels

Sollte das Stromkabel ausgetauscht werden müssen, muss das durch den Hersteller dieses Werkzeugs erfolgen, um ein Sicherheitsrisiko zu vermeiden. VORSICHT Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. GARANTIE Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende dieser Bedienungsanleitung nden, an ein von HiKOKI autorisiertes Servicezentrum. Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN62841 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen. Gemessener A-gewichteter Schallpegel: 98 dB (A) Gemessener A-gewichteter Schalldruck: 111 dB (A) Messunsicherheit K: 3 dB (A). Gehörschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN62841. Schlagschrauben von Befestigungsschrauben für die maximale Kapazität des Werkzeugs: Vibrationsemissionswert

Messunsicherheit K = 1,5 m/s

Der angegebene Vibrationsgesamtwert wurde nach einer Standardtestmethode gemessen und kann zum Vergleich zwischen verschiedenen Werkzeugen dienen. Er kann auch für eine Vorbeurteilung der Aussetzung verwendet werden. WARNUNG ○ Der Vibrationsemissionswert während der tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird. ○ Legen Sie Sicherheitsmaßnahmen zum Schutz des Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft). HINWEIS Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten. 0000Book_WR14VE.indb 9 2019/03/05 16:45:1210 Français

EG-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass der durch den Typ und den spezischen Identizierungscode *1) identizierte Schlagschrauber allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3) entspricht. Technische Unterlagenunter*4) – Siehe unten. Die Leitung der repräsentativen Behörde für europäische Normen und Richtlinien ist berechtigt, die technischen Unterlagen zusammenzustellen. Die Erklärung gilt für die an dem Produkt angebrachte CE- Kennzeichnung. DECLARACIÓN DE CONFORMIDAD DE LA CE Declaramos bajo nuestra única responsabilidad que la Llave de impacto,identicadaportipoyporcódigodeidenticaciónespecíco *1),estáenconformidadcontodaslasdisposicionescorrespondientes delasdirectivas*2)ydelasnormas*3).Documentacióntécnicaen *4)–Veracontinuación. ElDirectordeNormasEuropeasenlaocinaderepresentaciónen Europaestáautorizadoparaelaborarelexpedientetécnico. La declaración se aplica al producto con marcas de la CE. Français Português
