BRUKSANVISNING WR 14VE HiKOKI

2. Kontroll av monteringsskruvar

Brug af støvopsamling kan reducere støvrelaterede risici.

For at forhindre ulykker skal du sørge for at slukke kontakten og frakoble stikket fra stikkontakten.

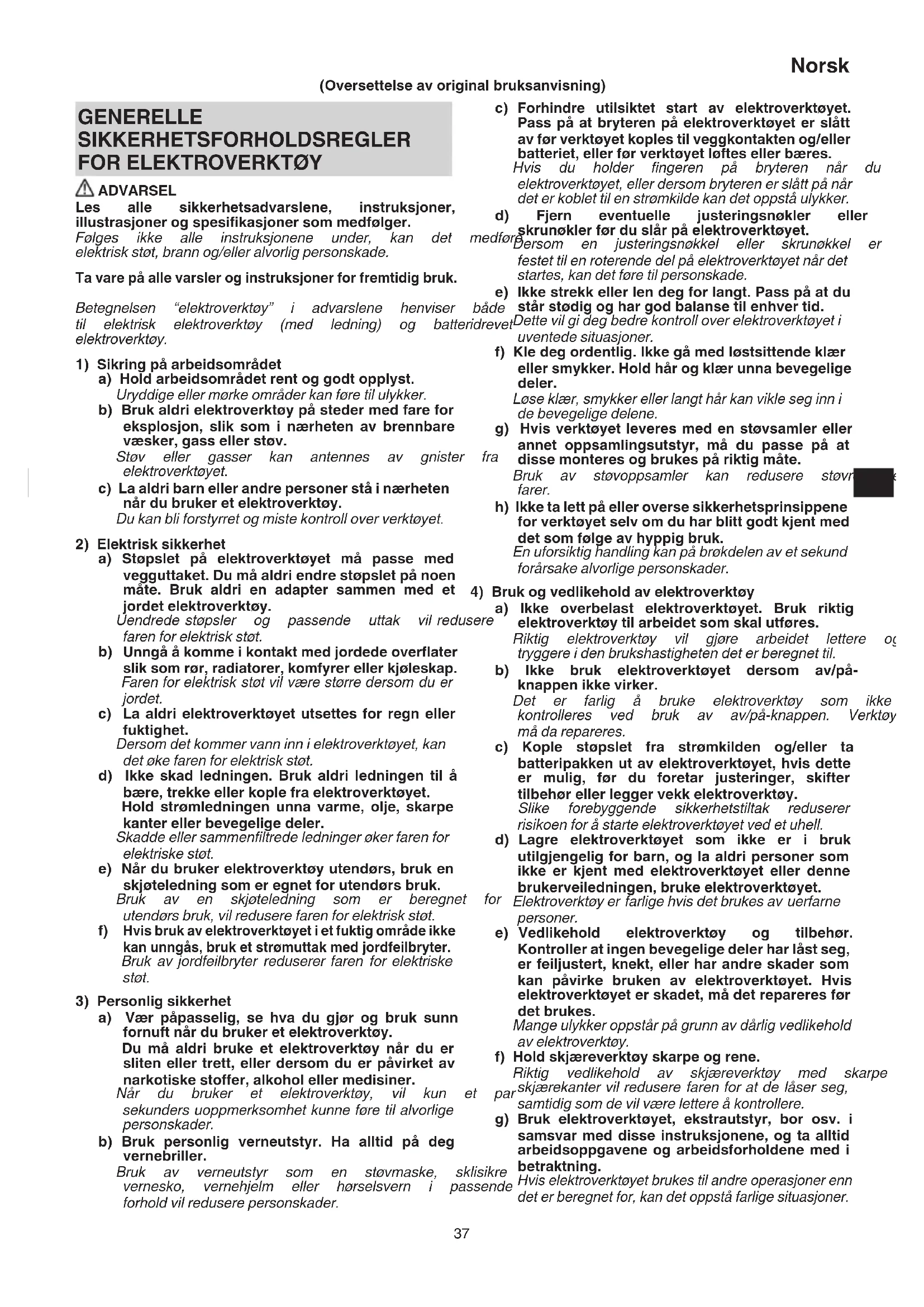

(Oversettelse av original bruksanvisning)

GENERELLE

SIKKERHETSFORHOLDSREGLER

FOR ELEKTROVERKT∅Y

ADVARSEL

Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifikasjoner som medfølger.

Følges ikke alle instruksjonene under, kan det elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen “elektroverktøy” i advarslene henviser til elektrisk elektroverktøy (med ledning) og batt elektroverktøy.

a) Hold arbeidsområdet rent og godt opplyst.

b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.

Støv eller gasser kan antennes av gnister fra elektroverktøyet.

c) La aldri barn eller andre personer stå i nærheten när du bruker et elektroverktøy.

Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy.

Üendrede støpsler og passende uttak vil redusere faren for elektrisk støt.

b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet.

c) La aldri elektroverktøyet utsettes for regn eller fuktighet.

Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.

Skadde eller sammenfiltrede ledninger øker faren for elektriske støt.

e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk.

Bruk av en skjøteledning som er beregnet utendørs bruk, vil redusere faren for elektrisk støt.

f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.

b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller.

Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.

c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres. Hvis du holder fingeren på bryteren när du elektroverktøyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.

d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet.

idrevet Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.

Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.

g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.

Bruk av støvoppsamler kan redusere støvr farer.

h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk.

En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres.

Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.

b) Ikke bruk elektroverktøyet dersom av/påknappen ikke virker.

Det er farlig å bruke elektroverktøy som ikke kontrolleres ved bruk av av/på-knappen. Verktøy må da repareres.

c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy.

Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.

d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet.

Elektroverktøy er farlige hvis det brukes av uerfarne personer.

e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes.

Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.

f) Hold skjæreverktøy skarpe og rene.

Riktig vedlikehold av skjæreverktøy med skarpe r skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner enn ssende det er beregnet for, kan det oppstå farlige situasjoner.

Norsk

h) Hold håndtak og gripeflater tørre, rene og fri for olje og fett. Glatte håndtak og gripeflater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5) Service

a) La kvalifisert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil sikre at sikkerheten på elektrov opprettholdes.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETSADVARSLER FOR SKIFTEN∅KKEL FOR SLAGBOREMASKIN

Hold elektroverktøyet på isolerte gripeoverflater när du utfører en operasjon hvor festetilbehøret kan komme i kontakt med skjulte kabler eller egen kabel. Festeanordninger som kommer i kontakt med en "strømførende" ledning vil gjøre at også eksponerte metalldeler i elektroverktøyet blir "strømførende" og kan gi brukeren elektrisk støt.

FLERE SIKKERHETSADVARSLER

1. Når du bruker verktøyet i høyden, må du sørge for at det ikke er noen under.
2. Bruk øreplugger ved langtidsbruk.
3. Bytt reversbryteren kun etter at motoren har stanset när det er nødvendig å endre rotasjonsretningen.
4. Bruk en trinn opp-transformator när en lang skjøteledning brukes.
5. Bekreft strammemomentet med en momentnøkkel før bruk for å finne ut om det korrekt strammemomentet som skal brukes.
6. Monter kontakten på en sikker måte til skiftenøkkelen for slagboremaskinen med kontaktpinnen og ringen.
7. Bekreft om kontakten har noen sprekker.
8. Hold alltid godt i karosseriet og håndtaket til skiftenøkkelen for slagboremaskinen. Ellers kan motkraften som produseres føre til unøyaktige og selv farlig drift.

SYMBOLER

ADVARSEL

Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

	WR14VE : Skiftenøkkel for slagboremaskin
	For å minske faren for skade må brukeren lese instruksjonsboken.
	Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.

I	Slå PÅ
O	Slå AV
(R)	Medurs rotasjon
ktøyet	Moturs rotasjon
	Modusbryter
	Modusindikatorlampe
	Koble hovedstøpslet fra det elektriske uttaket
	Klasse II verktøy

STANDARD TILBEH∅R

I tillegg til hovedenheten (1) inneholder pakken tilbehør som er listet opp nedenfor.

○ Etui 1

○ Krok ....1

Standard tilbehør kan endres uten varsel.

ANVENDELSE

○ Stramming og løsning av forskjellige slags bolter og mutre.

SPESIFIKASJONER

Spenning (ved områder)*	(110 V, 120 V, 230 V, 240 V)~
Strømbehov* 370 W
Ingen lastehastighet/ slagborehastighet (A, B, C, D modus vises i Fig. 2)	A: 0 - 1400 / 0 - 1500 min ^1 B: 0 - 1600 / 0 - 1900 min ^1 C: 0 - 1800 / 0 - 2300 min ^1 D: 0 - 2100 / 0 - 2700 min ^1
Kapasitet (størrelse på bolter)	M8 - M14 (Høyspenningsbolt)M10 - M18 (Vanlig bolt)
Strammemoment** Maksimum 250 N·m
Vekt***	2,1 kg

* Sørg for at du kontrollerer navneplaten på produktet da det er gjenstand for endring etter områder.
** Stramming av bolten uten skjøteledning ved merkespenning.
*** Vekt: I henhold til EPTA-prosedyren 01/2014

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

MONTERING OG BRUK

FORSIKTIG

Sørg for at du slår av bryteren og kobler støpslet fra stikkontakten for å forhindre ulykker.

Handling Figur Side
Montering av kontakten (1) 1		88
Endre slagborehastigheten 2		88
Endre rotasjonsretning 3		88
Bryterbruk 4		88
Ta av kroken (5) 5		88
Valg av tilbehør —		89

1. Bryterbruk (Fig. 4)

○ Motoren vil rotere när brytertrigger (4) holdes ned. Rotasjonen vil stoppe när avtrekkeren slippes.

○ Motorrotasjonshastigheten varierer med hvor lenge du holder nede brytertrigger (4). Hvis du bare holder den litt nede, vil det føre til langsom rotasjon, mens hvis du trekker ned enda mer ned på avtrekkeren, vil dette øke rotasjonshastigheten.

2. Bytte strammemodus (se Fig. 2)

Hvert trykk på modusbryter (2) vil endre slagborehastigheten. Bryter (4) må slås AV når du utfører denne operasjonen. Bruk A eller B for lette oppgaver, og C eller D for tunge oppgaver.

3. Beskyttelsesfunksjonen

Beskyttelsesfunksjonen vil aktiveres for å beskytte verktøyet og automatisk slå av enheten hvis det oppstår problemer. (Tabell 1)

Tabell 1

Modusindikatorlampe (3)(se Fig. 2)		Årsaken til avslutning
Blinker	Hurtig gjentatte blinkBlinker på og av med intervaller på 0,1 sekund	Automatisk avstengning på grunn av overdreven last (*1)
	Langsomme gjentatte blinkBlinker på og av med intervaller på 1 sekund	Automatisk avstengning på grunn av sensordeteksjonsproblemer (*2)
Blinker under modusdrift		Automatisk avstengning på grunn av at verktøyets innvendige temperatur har oversteget det angitte temperaturnivået (*3)
		Automatisk avstengning på grunn av cirka 5 minutter med kontinuerlig ubelastet drift (*4)

\*1 Overdreven lastebeskyttelsesfunksjon

For overdrevne lasteforhold vil verktøyet slås av for å forhindre skade.

Avbryt den tunge lasteoppgaven og trykk på modusbryterknapp (2) for å nullstille verktøyet.

\*2 Kontrolloverväkningsfunksjon

Trykk på modusbryter (2) for å nullstille verktøyet.

Kontinuerlige forekomster av denne situasjonen kan være et resultat av skader på verktøyet.

\*3 ∅kt temperaturbeskyttelsesfunksjon

Automatisk avstengning aktiveres for å forhindre skader fra høye temperaturer.

Verktøyets innvendige temperatur vil øke for oppgaver som innebærer bruk av store elektrisitetsspenninger eller ved bruk i miljøer med høye temperaturer. La verktøyet hvile i 10 til 15 minutter før du fortsetter på en oppgave.

\*4 Kontinuerlig operasjonsforhindringsfunksjon

Avstengning vil forekomme ved kontinuerlig drift mens bryteren blir værende PÅ.

En slitt eller deformert sekskant eller firkanthullet kontakt vil ikke gi tilstrekkelig stramhet til tilpasningen mellom mutteren eller ambolten og dermed føre til tap av strammemoment. Vær oppmerksom på slitasje på kontakthullene ved jevne mellomrom og bytt med nye ved behov.

2. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er selve "hjertet" til elektroverktøyet.

Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

4. Bytte nettkabel

Hvis det er nødvendig å skifte ut nettkabelen, må dette gjøres av produsenten for å unngå sikkerhetsfarer.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

GARANTI

Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifikke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon om luftbårne lyder eller vibrasjoner

De målte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871.

Usikkerhet K: 3 dB (A).

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841.

Slagborestramming av festeanordninger av verktøyets maksimale kapasitet:

Vibrasjonsemisjonsverdi a_h=13,2 m/s^2

Usikkerhet K = 1,5 m/s²

Norsk

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet.

Den kan også brukes som en foreløpig estimering av eksponering.

ADVARSEL

○ Vibrasjonsemisjonen under bruk av elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.
Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.
