NÁVOD NA OBSLUHU WR 14VE HiKOKI
1. Kontrola nástrčné hlavice

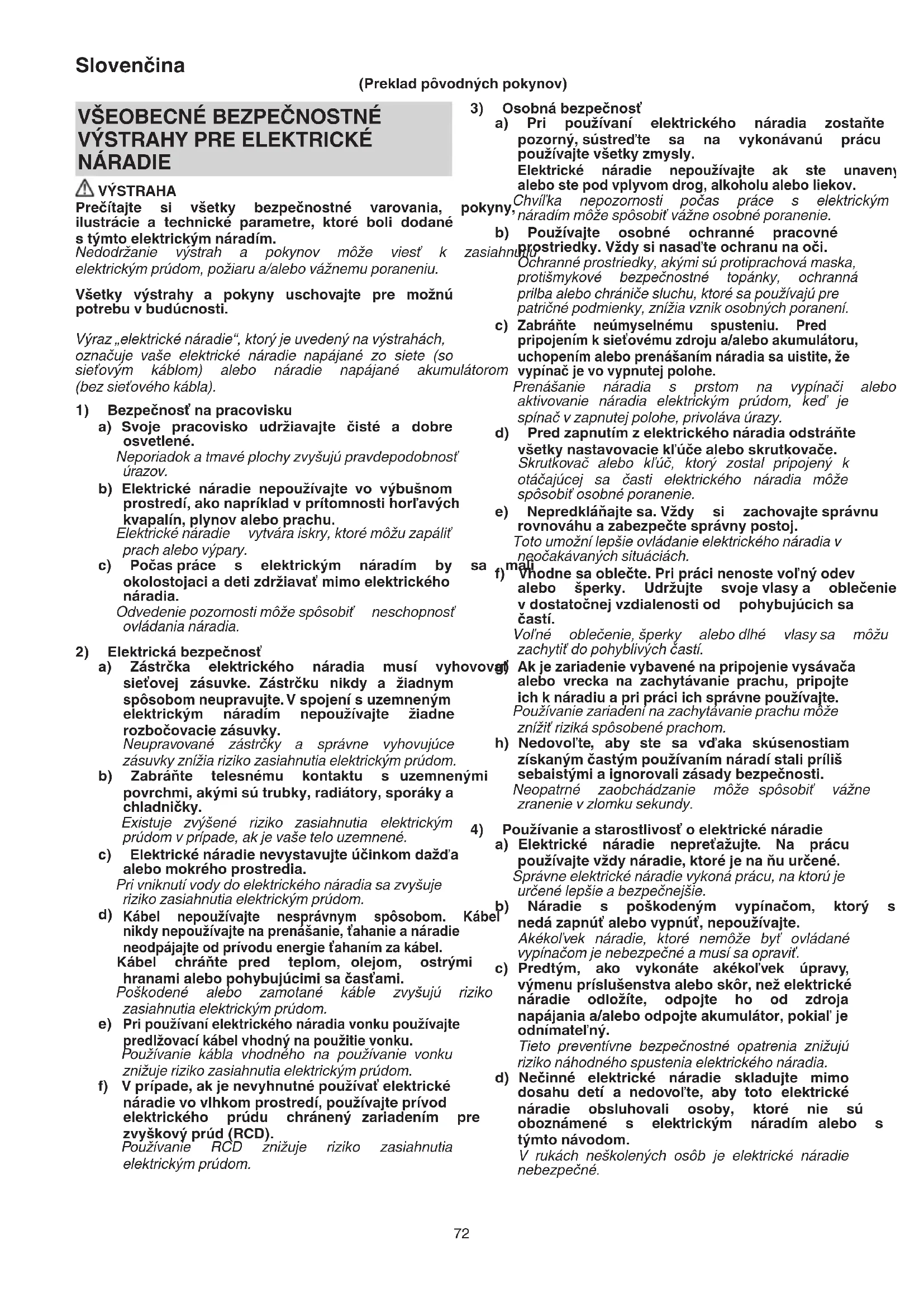

Prečítajte si všetky bezpečnostné varovania, ilustrácie a technické parametre, ktoré boli dodané s týmto elektrickým náradím.
Nedodržanie výstrah a pokynov môže viest' k elektrickým prúdom, požiaru a/alebo vážnemu poraneniu.
Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti.
Výraz „elektrické náradie“, ktorý je uvedený na výstrahách, označuje vaše elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).
a) Svoje pracovisko udržiavajte čisté a dobre osvetlené.
Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov.
b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu.
Elektrické náradie vytvára iskry, ktoré môžu zapálit' prach alebo výpary.
c) Počas práce s elektrickým náradím by okolostojaci a deti zdržiavať mimo elektrického náradia.
Odvedenie pozornosti môže spôsobit' neschopnost' ovládania náradia.
a) Zástrčka elektrického náradia musí vyhovovaj sieťovej zásuvke. Zástrčku nikdy a žiadnym spôsobom neupravujte. V spojení s uzemneným elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky.
Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom.
b) Zabráňte telesnému kontaktu s územnenými povrchmi, akými sú trubky, radiátory, sporáky a chladničky.
Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené.
c) Elektrické náradie nevystavujte účinkom dažd'a alebo mokrého prostredia.
Pri vniknutí vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom.
d) Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenăšanie, tahanie a náradie neodpájajte od prívodu energie tahaním za kábel. Kábel chráně pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami.
Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom.
e) Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku. Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom.
f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD).
Používanie RCD žnižuje riziko zasiahnutia elektrickým prúdom.
a) Pri používaní elektrického náradia zostaněte pozorný, sústred'te sa na vykonávanú prácu používajte všetky zmysly.
Elektrické náradie nepoužívajte ak ste unaveny alebo ste pod vplyvom drog, alkoholu alebo liekov.
pokyny, Chvíl'ka nepozornosti počas práce s elektrickým náradím môže spôsobit vážne osobné poranenie.
b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasad'te ochranu na oči.
Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení.
c) Zabráňte neúmyselnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe.
Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, ked' je spínač v zapnutej polohe, privoláva úrazy.
d) Pred zapnutím z elektrického náradia odstráňte všetky nastavovacie kl'úče alebo skrutkovače. Skrutkovač alebo kl'úč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia môže spôsobit' osobné poranenie.
e) Nepredkláňajte sa. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj. Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách.
sa f) maul Vhodne sa oblečte. Pri práci nenoste volný odev alebo šperky. Udržujte svoje vlasy a oblečenie v dostatočnej vzdialenosti od pohybujúcich sa častí.
Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytit do pohyblivých častí.
Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte. Používanie zariadeni na zachytávanie prachu môže znížit' riziká spôsobené prachom.
h) Nedovol'te, aby ste sa vd'aka skúsenostiam získaným častým používaním náradí stali príliš sebaistými a ignorovali zásady bezpečnosti.
Neopatrné zaobchádzanie môže spôsobit' vážne zranenie v zlomku sekundy.
4) Používanie a starostlivost o elektrické náradie
a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ňu určené. Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie.
b) Náradie s poškodeným vypínačom, ktorý s nedá zapnút alebo vypnút, nepoužívajte.
Akékol'vek náradie, ktoré nemôže byt' ovládané vypínačom je nebezpečné a musí sa opravit'.
c) Predtým, ako vykonáte akékol'vek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo odpojte akumulátor, pokial' je odnímatel'ný.
Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.
d) Nečinné elektrické náradie skladujte mimo dosahu detí a nedovol'te, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom.
e) Vykonávajte údržbu elektrického náradia a príslušenstva. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivý častí, poškodenie častí, alebo akékol'vel okolnosti, ktoré by mohli ovplyvnit čin elektrického náradia. V prípade poškode musíte dat' elektrické náradie pred d'a použitím opravit'.
Mnohé nehody sú spôsobené práve nesprá udržiavaným elektrickým náradím.
f) Rezný nástroj udržiavajte ostrý a čistý.
Správne udržiavaný rezný nástroj s ostrými menej náchylný na zablokovanie a je l'ahšie ovládateľný.
g) Elektrické náradie, príslušenstvo, brity nára atd'. používajte v súlade s týmito pok a berte do úvahy pracovné podmienky charakter vykonávanej práce.
Používanie elektrického náradia na iné, než určené činnosti môže viest' k vzniku nebezpečných situácií.
h) Rukoväte a uchopovacie povrchy uchovávajte v suchu, čistote a neznečistené olejmi a mazivom. Klzké rukoväte a uchopovacie povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.
5) Servis
a) Servis na svojom elektrickom náradí vykonávať len kvalifikovaným personálom a pri použití jedine originálnych náhradných dielov. Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.
Zabráňte prístupu detí a nezainteresovaných osôb. Ked' náradie nepoužívate, mali by ste ho uložit mimo dosahu detí a nezainteresovaných osôb.
BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÝ SKRUTKOVAČ
○ Elektrické náradie držte za izolované povr uchopenie, ak vykonávate činnosti, kedy sa mô dostať rezné príslušenstvo do kontaktu so skrytou kabelážou alebo vlastným káblom.
Pri kontakte príslušenstva na rezanie a upínacích prvkov so živým vodičom môžu byť kovové časti elektrického nástroja vystavené prúdu a mohli by operátorovi spôsobit poranenie elektrickým prúdom.
ĎALŠIE BEZPEČNOSTNÉ VAROVANIA
- Pri používaní náradia vo výškach sa uistite, že pod vami nikto nie je.
- Pri dlhodobom použití si nasad'te upchávky do uší.
- Ak potrebujete zmenit' smer otáčok, spínač pre opačný chod stlačte len po zastavení motora.
- Pri použití dlhého predlžovacieho kábla použite zosilňovací transformátor.
- Pred použitím skontrolujte uťahovací moment momentovým klúčom, aby ste zistili správny uťahovací moment pre použitie.
- Zásuvku pevne pripevnite k elektrickému skrutkovaču pomocou spájacieho kolíka a krúžku.
- Skontrolujte, či nemá spojka na sebe praskliny.
- Telo a rukovat' elektrického skrutkovača vždy pevne držte. V opačnom prípade môže viest reakcia k nepresnej a dokonca nebezpečnej prevádzke.
SYMBOLY
VAROVANIE
Nizšie sú zobrazené symboly, ktoré sa v príp strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov.
 | WR14VE : Uťahovák |
 | Aby sa znížilo riziko zranenia, musí si užívatel' prečítať návod na obsluhu. |
 | Iba pre krajiny EÚElektrické náradie nelikvidujte spolu s domácim odpadom!Aby ste dodržali ustanovenia európskej smernice 2012/19/EÚ o odpadových elektrických a elektronických zariadeniach a jej implementáciu v zmysle národnej legislatívy, je potrebné elektrické náradie po uplynutí jeho doby životnosti separovať a doručit’ na environmentálne prijatel'né miesto recyklovania. |
 | Zapnutie |
 | Vypnutie |
 | Otáčanie v smere hodinových ručičiek |
 | Otáčanie proti smeru hodinových ručičiek |
 | Tlačidla prepnutia režimu |
 | Kontrolka režimu |
 | Odpojte zástrčku od elektrickej zásuvky |
 | |
 | Náradie triedy II |
ŠTANDARDNÉ PRÍSLUŠENSTVO
Okrem hlavnej jednotky (1) obsahuje balenie príslušenstvo, ktoré je uvedené nižšie.
Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia.
POUŽITIE
○ Doťahovanie a uvolňovanie rôznych druhov skrutiek a matíc.
TECHNICKÉ PARAMETRE
| Napätie (podľa oblastí)* | (110 V, 120 V, 230 V, 240 V)~ |
| Príkon* 370 W | |
| Rýchlost bez zaťaženia/Príklepový rozsah (režimy A, B, C, D sú zobrazené na obrázku 2) | A : 0 - 1400 / 0 - 1500 min ^1 B : 0 - 1600 / 0 - 1900 min ^1 C : 0 - 1800 / 0 - 2300 min ^1 D : 0 - 2100 / 0 - 2700 min ^1 |
| Kapacita (vel’kosť skrutiek) | M8 - M14 (skrutky s vysokým napätím)M10 - M18 (bežná skrutka) |
| Uťahovací moment** Max | imálne 250 N·m |
| Hmotnosť*** | 2,1 kg |
* Uistite sa, že ste si prečitali typový štítok na výrobku, pretože tento je predmetom zmeny podľa oblastí.
** Uťahovanie skrutiek bez predlžovacieho kábla pri menovitom napätí.
*** Hmotnost: V súlade s postupom EPTA 01/2014
POZNÁMKA
Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.
MONTÁŽ A OBSLUHA
UPOZORNENIE
| Činnosť Obrázok Strana | ||
| Montáž zásuvky (1) 1 | 88 | |
| Zmena príklepového rozsahu | 2 | 88 |
| Zmena smeru otáčania | 3 | 88 |
| Prevádzka spínača | 4 | 88 |
| Demontáž háku (5) | 5 | 88 |
| Výber príslušenstva | — | 89 |
1. Prevádzka spínača (obr. 4)
○ Motor sa bude otáčat, ked' budete držat' spínač (4). Po uvoľnení spínača sa otáčky zastavia.
Rýchlosť otáčania motora sa liši podľa toho, ako silno držíte spínač (4). Jemné stlačenie bude viest k nízkym otáčkam, zatial čo silnejšie stlačenie rýchlosť otáčok zvýši.
2. Prepnutie režimu uťahovania (pozrite obr. 2)
Každým stlačením spínača režimu (2) zmeníte príklepový rozsah. Pri vykonávaní tejto činnosti musí byť spínač (4) vypnutý. Režim A alebo B používajte na l'ahké práce a režim C alebo D pre t'ažké práce.
3. Funkcia ochrany
Funkcia ochrany slúži na ochranu náradia. V prípade problémov sa táto funkcia aktivuje automaticky a vypne jednotku. (Tabul'ka 1)
Tabul'ka 1
| Kontrolka režimu (3)(pozriteobr. 2) | Príčina vypnutia | |
| Blikanie | Rýchle opakované blikanieZapína a vypína sa v 0,1-sekundových intervaloch | Automatické vypnutie spôsobené nadmerným zaťažením (*1) |
| Pomalé opakované blikanieZapína a vypína sa v 1-sekundových intervaloch | Automatické vypnutie pretože snímač rozpoznal problém (*2) | |
| Blikanie počas režimu prevádzky | Automatické vypnutie spustené nadmernej internej teploty náradia podľa špecifikovanej úrovne teploty (*3) | |
| Automatické vypnutie kvôli pribl. 5-minútovej neustálej prevádzky bez zaťaženia (*4) | ||
*1 Funkcia ochrany proti nadmernému zaťaženiu V podmienkach nadmerného zaťaženia sa náradie vypne, aby predišlo poškodeniu.
*2 Funkcia kontrolného monitorovania
Stlačením tlačidla prepnutia režimu (2) resetujte náradie Neustály výskyt tejto situácie bude viest k poškodeniu náradia.
*3 Funkcia ochrany pred zvýšenou teplotou
Aktivuje sa automatické vypnutie, aby sa predišlo poškodeniu z vysokých teplôt. Interná teplota náradia sa zvýši pri prácach, ktoré si vyžadujú použitie vysokého odberu elektrického prúdu alebo v pripade vysokých okolitých teplôt.
*4 Funkcia ochrany pred neustálou prevádzkou
Vypnutie sa v skytne v prípade neustálej prevádzky so zapnutým spínačom.
ÚDRŽBA A KONTROLA
1. Kontrola zásuvky
Opotrebovaná alebo zdeformovaná šesťhranná alebo štvorcová zásuvka neposkytne adekvátne dotiahnutie pripevnenia medzi maticou alebo držiakom, čo bude následne viest k strate uťahovacieho momentu. Pravidelne kontrolujte opotrebovanie zásuvky a v prípade potreby ju vymeňte.
2. Kontrola montážnych skrutiek
Všetky montážne skrutky pravidelne kontrolujte a uistite sa, že sú riadne dotiahnuté. Ak je ktorákol'vek skrutka uvol'nená, okamžite ju dotiahnite. Nedodržanie tohto pokynu môže viest k vážnemu nebezpečenstvu.
3. Údržba motora
Vinutie motora je jasným „srdcom“ elektrického nástroja. Vykonávajte dôkladnú kontrolu vinutia, či nie je poškodené a/alebo zvlhnuté od oleja alebo vody.
4. Výmena napájacieho kábla
Ak je potrebné vymenit napájací kábel, musí to urobit výrobca alebo jeho zástupca, aby sa predišlo bezpečnostnému riziku.
UPOZORNENIE
V rámci prevádzkovania alebo údržby elektrického náradia je nutné dodržiavať bezpečnostné nariadenia a normy platné v patričnej krajine.
ZÁRUKA
Garantujeme, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevztahuje na poruchy alebo poškodenia, ktoré sú spôsobené nesprávnym používaním, zlým zaobchádzaním alebo štandardným opotrebovaním a odrením. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu, do autorizovaného servisného strediska spoločnosti HiKOKI.
Informácie ohľadne vzduchom prenášaného hluku a vibrácií
Namerané hodnoty boli stanovené podl'a normy EN62841 a deklarované podl'a ISO 4871.
Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podl’a EN62841.
Príklepové dot'ahovanie upínacích prvkov s maximálnou kapacitou náradia:
Hodnota vibračných emisií ah = 13,2 m/s²
Deklarovaná hodnota vibrácií bola nameraná v súlade so štandardnou skúšobnou metódou a môže sa použit na porovnávanie jedného náradia s druhým.
Môže sa taktiež použiť na predbežné posúdenie expozície.
VÝSTRAHA
○ Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej celkovej hodnoty, a to na základe spôsobu, akým sa náradie používa.
○ Vyznačte bezpečnostné opatrenia s ciel'om chránit obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby vol'nobehu náradia, ktoré sú doplnkom doby spustenia náradia).
POZNÁMKA
Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.
