WR 14VE - Sähköpora HiKOKI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähköporakone (iskuväännin)
Merkki	HiKOKI
Malli	WR 14VE
Syöttöjännite	110-240 V alueen mukaan
Ottoteho	370 W
Kuormittamaton nopeus (maks.)	0 - 2100 min⁻¹
Iskutaajuus (maks.)	0 - 2700 min⁻¹
Maks. kiristysmomentti	250 N·m
Porauskapasiteetti	M8-M14 (lujat pultit), M10-M18 (tavalliset)
Paino	2,1 kg (EPTA 01/2014 mukaan)
Iskutila	4 valittavissa olevaa tilaa (A, B, C, D)
Pyörimissuunta	Eteen ja taakse (vaihtokytkin)
Istukan tyyppi	Kuusiokolo- tai neliöholkki
Suojaustoiminnot	Ylikuormitus-, lämpötila-, jatkuva käyttö- ja anturisuojaus
Virtalähde	Verkkovirta virtajohdolla
Mukana tulevat tarvikkeet	Laukku, koukku
Takuu	Valmistajan takuu kansallisten määräysten mukaisesti
Huolto	Kiinnitysten säännöllinen tarkistus, puhdistus, johdon vaihto ammattilaisen toimesta
Turvallisuus	Lue varoitukset, käytä henkilösuojaimia, irrota verkosta ennen huoltoa
Yleiset tiedot	Käyttöohje mukana, varaosat saatavana valtuutetusta huoltopisteestä

Usein kysytyt kysymykset - WR 14VE HiKOKI

Kuinka vaihdan iskutilan WR 14VE:ssä?

Paina tilanvaihtokytkintä (2) kun työkalu on sammutettuna. Jokainen painallus muuttaa iskutaajuutta: tila A/B helppoihin tehtäviin, C/D vaikeisiin tehtäviin.

Kuinka pyörimissuunta vaihdetaan?

Käytä vaihtokytkintä moottorin pysäyttämisen jälkeen. Älä koskaan vaihda pyörimissuuntaa moottorin käydessä.

Mitä tehdä, jos työkalu pysähtyy yhtäkkiä käytön aikana?

Työkalu on varustettu suojaustoiminnoilla (ylikuormitus, lämpötila, jatkuva käyttö). Anna jäähtyä 10-15 minuuttia tai paina tilanvaihtopainiketta nollataksesi. Jos ongelma jatkuu, ota yhteys huoltoon.

Millaista holkkia WR 14VE:n kanssa tulisi käyttää?

Käytä kuusiokolo- tai neliöholkkia hyvässä kunnossa. Kiinnitä se tukevasti mukana tulevalla tapilla ja renkaalla. Tarkista, ettei se ole halkeillut.

Kuinka työkalua huolletaan?

Tarkista säännöllisesti holkkien ja kiinnitysruuvien kunto. Puhdista työkalu ja säilytä se kuivassa. Ota yhteyttä ammattilaiseen virtajohdon vaihtoa varten.

Mitkä ovat tärkeimmät turvatoimet?

Käytä suojalaseja ja kuulosuojaimia. Pidä lapset poissa. Irrota työkalu verkosta ennen säätöjä tai puhdistusta. Vältä kosteita ympäristöjä ilman vikavirtasuojaa.

Mikä on työkalun nimellisteho?

WR 14VE:n ottoteho on 370 W ja jännite alueen mukaan (110-240 V). Kuormittamaton nopeus jopa 2100 min⁻¹ ja maksimimomentti 250 N·m.

Voinko käyttää työkalua ulkona sateessa?

Ei, älä koskaan altista työkalua sateelle tai kosteudelle. Jos ulkokäyttö on välttämätöntä, käytä vikavirtasuojalla suojattua virtalähdettä ja sopivaa jatkojohtoa.

Kuinka virtajohto vaihdetaan?

Virtajohdon vaihto on annettava valmistajan tai valtuutetun huollon tehtäväksi sähköiskuvaaran välttämiseksi.

Mistä löydän varaosia WR 14VE:lle?

Ota yhteyttä valtuutettuun HiKOKI-huoltoon. Käytä vain samanlaisia varaosia turvallisuuden ja suorituskyvyn takaamiseksi.

KÄYTTÖOHJE WR 14VE HiKOKI

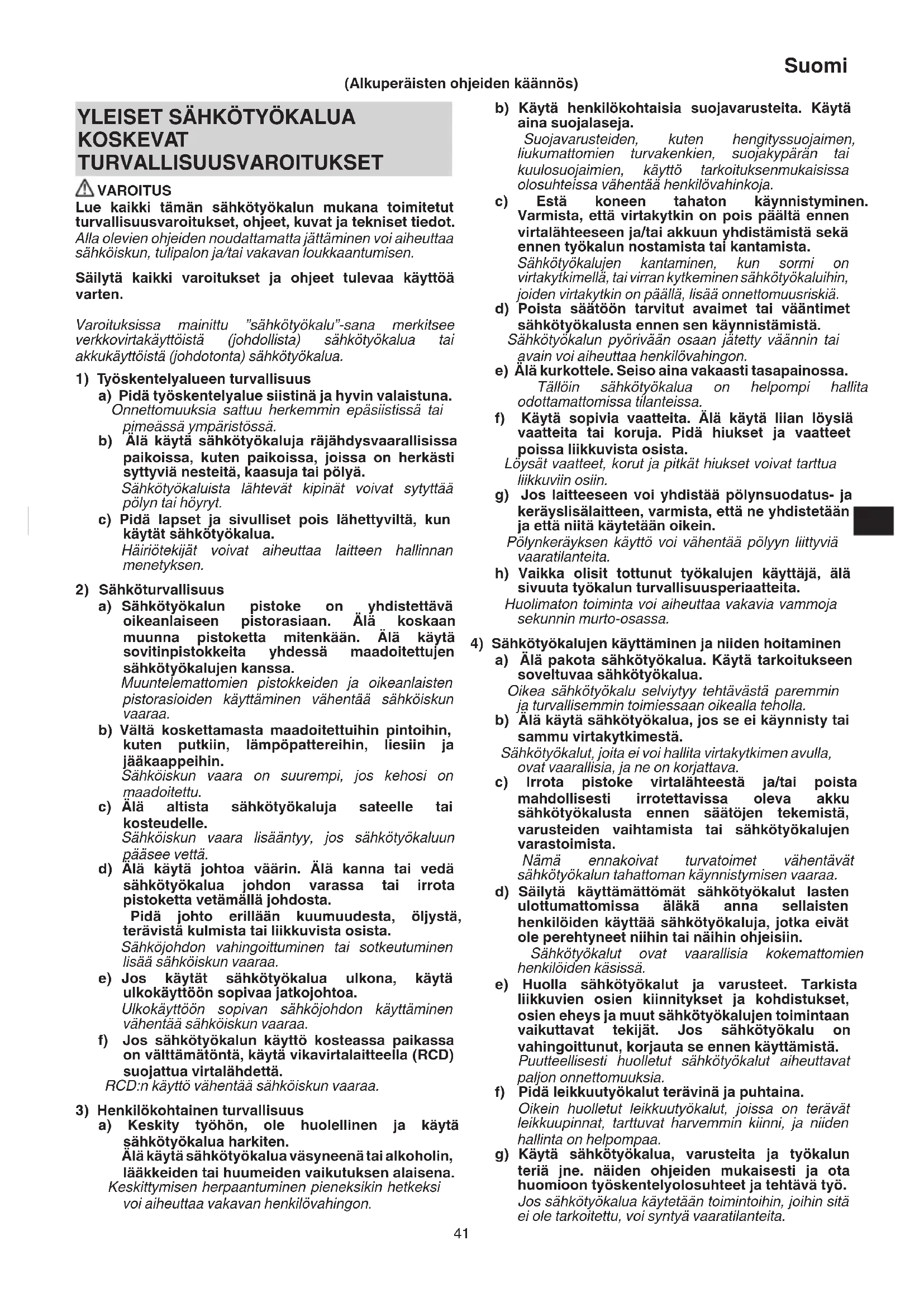

Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa mainittu "sähkötyökalu"-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä.
b) Alä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa.
Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu.
c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä.
d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa.
e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtualähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten.
Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena.
Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja.
Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarkoituksenmukaisissa olosuhteissa vähentää henkilövahinkoja.
c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista.
Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä.
d) Poista säätöön tarvitut avaimet tai vääntimet sähkötyökalusta ennen sen käynnistämistä.
Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa.
f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista.
Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein.
Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.
h) Vaikka olisit tottunut työkalujen käyttäjä, älä sivuuta työkalun turvallisuusperiaatteita.
Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Alä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua.
Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla.

b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä.

Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava.

c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista.

Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa.

d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin.

Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä.

e) Huolla sähkötyökalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut aiheuttavat paljon onnettomuuksia.

f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

Suomi

h) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina öljystä ja rasvasta.

Liukkaat kahvat ja tarttumispinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) Huolto

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia.

Näin sähkötyökalu pysyy turvallisena.

TURVATOIMET

Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä.

Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

ISKUVÄÄNNINTÄ KOSKEVAT TURVALLISUUSVAROITUKSET

○ Pidä kiinni sähkötyökalun eristetyistä tarttumapinnoista, kun teet työtä, jossa kiinnitin voi osua piilossa olevaan sähköjohtoon tai omaan johtoonsa.

"Jännitteiseen" johtoon osuvat kiinnittimet saattavat tehdä sähkötyökalun paljaana olevat metalliosat "jännitteisiksi", mikä voi aiheuttaa sähköiskun käyttäjälle.

LISÄÄ TURVALLISUUTTA KOSKEVIA VAROITUKSIA

1. Kun käytät työkalua korkealla olevassa paikassa, varmista, ettei alapuolella ole ketään.
2. Käytä korvatulppia, jos käytät työkalua pitkään.
3. Kun pyörimissuuntaa on vaihdettava, käännä suunnanvaihtokytkintä vasta sitten, kun moottori on pysähtynyt.
4. Käytä jännitteennostomuuntajaa, kun käytät pitkää jatkojohtoa.
5. Tarkista kiristysmomentti momenttiavaimen ennen käyttöä varmistaaksesi, että käytät oikeaa kiristysmomenttia.
6. Kiinnitä istukka tiukasti iskuvääntimeen hylsytapilla ja renkaalla.
7. Tutki, onko istukassa halkeamia.
8. Pidä aina lujasti kiinni iskuvääntimen rungosta ja kahvasta. Muuten vastavoima saattaa tehdä käytöstä epätarkkaa ja jopa vaarallista.

SYMBOLIT

VAROITUS

Seuraavassa esitellään koneessa käytetyt symbolit.

Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön.

	WR14VE : Iskevä mutterinväännin
—	Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas.
	Koskee vain EU-maitaÄlä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana!Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen.

	Kytkeminen PÄÄLLE
	Kytkeminen POIS PÄÄLTÄ
	Pyöriminen myötäpäivään
	Pyöriminen vastapäivään
	Tilanvaihtopainiketta
	Tilan merkkivalo
	Irrota pistoke pistorasiasta
	Luokan II työkalu

PERUSVARUSTEET

Päälaitteen (1) lisäksi pakkaus sisältää alla luetellut varusteet.

○ Laukku....1
○ Koukku....1

Perusvarusteet voivat muuttua ilman erillistä ilmoitusta.

SOVELLUKSET

- Erilaisten pulttien ja muttereiden kiristäminen ja löysääminen.

TEKNISET TIEDOT

Jännite (alueittain)*	(110 V, 120 V, 230 V, 240 V)~
Ottoteho*	370 W
Tyhjäkäyntinopeus /iskunopeus (tilat A, B, Cja D näkyvät kuvassa 2)	A: 0 - 1400 / 0 - 1500 min ^1 B: 0 - 1600 / 0 - 1900 min ^1 C: 0 - 1800 / 0 - 2300 min ^1 D: 0 - 2100 / 0 - 2700 min ^1
Kapasiteetit (pulttienkoko)	M8 - M14 (Vetopultti)M10 - M18 (Tavallinen pultti)
Kirstysmomentti**	Enintään 250 N·m
Paino***	2,1 kg

* Tarkista jännite tuotteen tyyppikilvestä, koska se vaihtelee alueittain.
** Pultin kiristäminen ilman jatkojohtoa nimellisjännittellä.
*** Paino: EPTA-menettelyn 01/2014 mukaisesti

HUOMAA

Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

KIINNITTÄMINEN JA KÄYTTÖ

HUOMAUTUS

Kytke kytkin pois päältä ja irrota pistoke pistorasiasta välttyäksesi onnettomuuksilta.

Toimenpide	Kuva	Sivu
Istukan kiinnittäminen (1)	1	88
Iskunopeuden muuttaminen 2		88
Pyörimissuunnan muuttaminen 3		88
Kytkimen käyttö 4		88
Koukun irrottaminen (5) 5		88
Varusteiden valitseminen —		89

1. Kytkimen käyttö (kuva 4)

○ Moottori pyörii, kun kytkimen laukaisin (4) pohjassa. Pyöriminen loppuu, kun laukaisin vapautetaan.

○ Moottorin pyörimisnopeus riippuu siitä, miten kytkimen laukaisin (4) painetaan. Jos sitä painetaan kevyesti, moottori pyörii hitaasti nopeuden kasvaessa sitä mukaa, mitä voimakkaammin laukaisinta painetaan.

2. Kiristystilan vaihtaminen (katso kuva 2)

Iskunopeus muuttuu joka kerta kun tiläkytkintä (2) painetaan. Kytkin (4) on kytkettävä POIS PÄÄLTÄ tämän toiminnon ajaksi. Käytä tilaa A tai B kevyeen työhön ja tilaa C tai D vaativaan työhön.

3. Suojatoiminto

Jos ongelmia ilmenee, suojatoiminto aktivoitu ja sammuttaa laitteen automaattisesti työkalun suojaamiseksi. (Taulukko 1)

Taulukko 1

Tilan merkkivalo (3)(katso kuva 2)		Sammutuksen syy
Vilkkuu	Vilkkuu nopeastiVilkkuu päälle ja pois päältä 0,1 sekunnin välein	Ylikuormituksenaiheuttamaautomaattinensammutus (*1)
	Vilkkuu hitaastiVilkkuu päälleja pois päältä 1 sekunnin välein	Anturintunnistusongelmanaiheuttamaautomaattinensammutus (*2)
Vilkkuu käytön aikana		Kone sammutetaanautomaattisesti, koskatyökalun sisäinenlämpötila ylitti määrätynlämpötilatason (*3)
		Kone sammutetaanautomaattisesti, koskase on käynyt jatkuvallatyhjäkäynnillä noin 5 minuuttia (*4)

*1 Ylikuormituksen suojatoiminto

Ylikuormitustilanteissa työkalu sammuu vaurioiden estämiseksi.

Lopeta raskasta kuormitusta aiheuttava työ ja nollaa työkalu painamalla tilanvaihtopainiketta (2).

*2 Seurantatoiminto

Nollaa työkalu painamalla tilanvaihtopainiketta (2). Jos tämä ongelma esiintyy toistuvasti, työkalu saattaa olla vaurioitunut.

*3 Korkean lämpötilan suojatoiminto

Automaattinen sammutus aktivoituu, jotta korkea lämpötila ei vaurioita konetta.

Työkalun sisäinen lämpötila nousee, kun työskentelyyn tarvitaan suuri sähkövirta tai kun sitä käytetään korkeassa lämpötilassa.

Anna työkalun levätä 10–15 minuuttia, ennen kuin jatkat työskentelyä.

*4 Jatkuvan käytön suojatoiminto

Kone sammutetaan, jos käyttö jatkuu ja kytkin pysyy PÄÄLLÄ.

HUOLTO JA TARKASTUS

1. Istukan tarkistaminen

Kulunut tai vääntynyt kuusioliitäntä tai neliöreikäinen istukka ei tuota riittävän tiukkaa kiinnitystä mutterin tai alasimen väliin, mikä heikentää kiristysmomenttia. Tarkista istukan reiät säännöllisesti kulumisen varalta ja vaihda istukka tarvittaessa.

2. Kiinnitysruuvien tarkistaminen

pidetäkkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, alas kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

3. Moottorin huolto

Moottorin käämi on sähkötyökalun "ydin".

Ole varovainen, jotta käämi ei vahingoitu ja/tai altistu öljylle tai vedelle.

4. Sähköjohdon vaihtaminen

Jos sähköjohto täytyy vaihtaa, turvallisuusvaaran välttämiseksi sen voi tehdä vain johdon valmistaja.

HUOMAUTUS

Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

TAKUU

Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen.

Tietoja ilmavälitteisestä melusta ja tärinästä

Mittausarvot on määritetty EN62841-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti.

Mitattu A-painotteinen ääniteho: 98 dB (A)

Mitattu A-painotteinen äänipainearvo: 111 dB (A)

Toleranssi K: 3 dB (A).

Käytä kuulonsuojaimia.

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN62841-standardin mukaisesti määritettynä.

Työkalun maksimikapasiteetin kiinnittimien iskukiinnitys:

Värähtelyemissioarvo a_h = 13,2 m/s^2

Toleranssi K = 1,5 m/s²

Ilmoitettu värähtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sitä voidaan käyttää työkalujen vertaamiseen keskenään.

Sitä voidaan myös käyttää altistumisen alustavaan arviointiin.

VAROITUS

○ Värähtelyemissioarvo voi poiketa annetusta kokonaisarvosta sähkötyökalun varsinaisen käytön aikana työkalun käyttötavasta riippuen.

Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen käyntiajan lisäksi).

HUOMAA

Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
