BRUGSANVISNING WR 14VE HiKOKI
(Oversættelse af original brugervejledning)

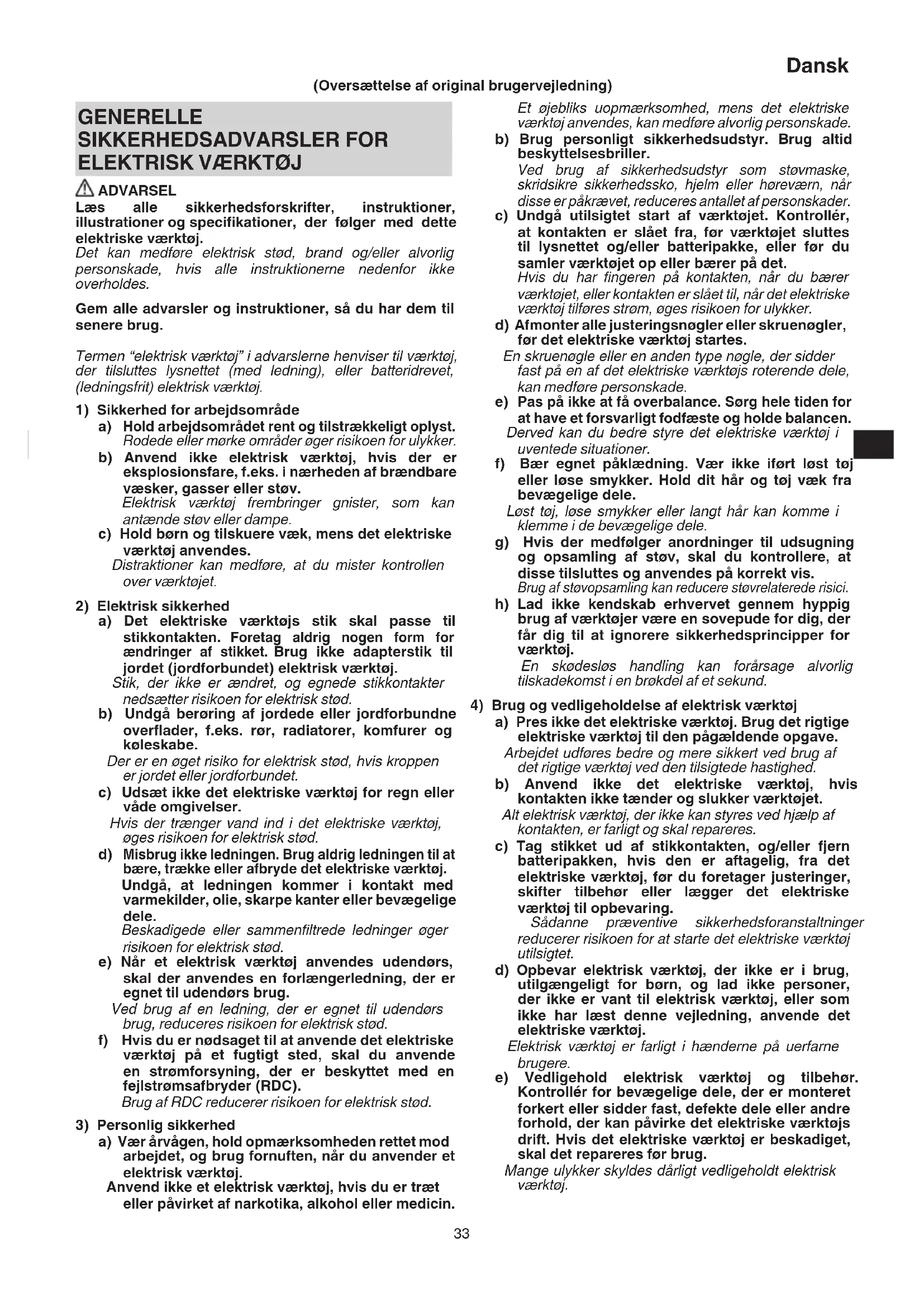

GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÆRKT∅J
ADVARSEL
Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifikationer, der følger med dette elektriske værktøj.
Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes.
Gem alle advarsler og instruktioner, så du har dem til senere brug.
Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.
1) Sikkerhed for arbejdsområde
a) Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv.
Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.
Distraktioner kan medføre, at du mister kontrollen over værktøjet.
2) Elektrisk sikkerhed
a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj.
Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød.
b) Undgå berøring af jordede eller jordforbundne overflader, f.eks. rør, radiatorer, komfurer og køleskabe.
Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.
c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser.
Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.
Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.
Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.
f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).
Brug af RDC reducerer risikoen for elektrisk stød.
3) Personlig sikkerhed
a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj.
Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin.
Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller.
Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, när disse er påkrævet, reduceres antallet af personskader.
c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det.
Hvis du har fingeren på kontakten, när du bærer værktøjet, eller kontakten er slået til, när det elektriske værktøj tilføres strøm, øges risikoen for ulykker.
d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes.
En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.
e) Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen.
Derved kan du bedre styre det elektriske værktøj i uventede situationer.
f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele.
Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele.
g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis.
h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj.
En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.
4) Brug og vedligeholdelse af elektrisk værktøj
a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed.
b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet.
Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.
c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring.
Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utiligtet.
d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj.
Elektrisk værktøj er farligt i hænderne på uerfarne brugere.
e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug.
Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj.
Dansk
f) Sørg for, at skæreværktøj er skarpt og rent.
Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre.
g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres.
Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.
h) Hold håndtag og gribeflader tørre, rene og fri for olie og fedt.
Glatte håndtag og gribeflader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.
5) Service
a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalificeret reparationstekniker, der kun bruger originale reservedele.
Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes.
FORHOLDSREGEL
Hold børn og fysisk svagelige personer på afstand.
Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.
SIKKERHEDSADVARSLER FOR SLAGN∅GLE
○ Hold fast i elektrisk værktøj på de isolerede gribeflader ved udførelse af en handling, hvor beslaget kan komme i kontakt med den skjulte ledningsføring eller dets egen ledning.
Beslag, der kommer i kontakt med en "strømførende" ledning kan også gøre synlige metaldele på det elektriske værktøj "strømførende" og kan give operatøren elektrisk stød.
EKSTRA SIKKERHEDSADVARSLER
- Ved anvendelse af værktøjet højt oppe skal du sørge for, at der ikke befinder sig personer på jorden under dig.
- Anvend øreproper, hvis værktøjet anvendes i længere tid.
- Tryk kun på omskifteren, när motoren er stoppet, i forbindelse med ændring af rotationsretning.
- Anvend en optransformer ved brug af forlængerledning.
- Bekræft tilspændingsmomentet med en momentnøgle før anvendelse for at kunne konstatere det korrekte tilspændingsmoment, der skal anvendes.
- Montér stikket ordentligt i slagnøglen med stikbolten og -ringen.
- Bekræft, hvorvidt der er revner i stikket.
- Hold altid kroppen i ro, og hold ordentligt fast i slagnøglens håndtag. Ellers kan den producerede modkraft medføre i unøjagtig og endda farlig kørsel.
SYMBOLER
ADVARSEL
Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.
 | WR14VE : Slagnøgle |
 | Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. |
 | Kun for EU-landeElektrisk værktøj må ikke bortskaffes som almindeligt husholdningsaffald!I henhold til det europæiske direktiv 2012/19/EU om bortskaffelse af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt. |
 | Slå boremaskine TIL |
 | Slå boremaskine FRA |
 | Rotation med uret |
 | Rotation mod uret |
 | Indstillingskontakt |
 | Indikatorlampe for indstilling |
 | Kobl det primære stik fra stikkontakten |
 | Klasse II værktøj |
STANDARDTILBEH∅R
Udover hovedenheden (1) indeholder pakken det tilbehør, der er opstillet i nedenstående.
○ Kasse....1
○ Krog 1
Der forbeholdes ret til ændringer i standardtilbehør uden varsel.
ANVENDELSE
○ Anvendes til at spænde og løsne forskellige slags bolte og møtrikker.
SPECIFICATIONER
| Spænding (efter områder)* | (110 V, 120 V, 230 V, 240 V)~ |
| Indgangseffekt* 370 W | |
| Hastighed uden belastning/slagrate (indstillingerne A, B, C, D vises i Fig. 2) | A: 0 - 1400 / 0 - 1500 min ^1 B: 0 - 1600 / 0 - 1900 min ^1 C: 0 - 1800 / 0 - 2300 min ^1 D: 0 - 2100 / 0 - 2700 min ^1 |
| Kapaciteter (størrelse på bolte) | M8 - M14 (Højspændingsbolt)M10 - M18 (Almindelig bolt) |
| Tilspændingsmoment** | Maksimalt 250 N·m |
| Vægt*** | 2,1 kg |
* Sørg for at kontrollere typeskiltet på produktet, da det kan ændres efter områder.
** Tilspænding af bolten uden forlængerledning ved nominel spænding.
*** Vægt: I henhold til EPTA-procedure 01/2014
BEMÆRK
Grundet HiKOKI's løbende forskning og udvikling kan specifikationerne heri ændres uden forudgående varsel.
| Handling Figur Side | ||
| Montering af stikket (1) 1 | 88 | |
| Ændring af slagraten 2 | 88 | |
| Ændring af rotationsretningen 3 | 88 | |
| Betjening af kontakt 4 | 88 | |
| Afmontering af krogen (5) 5 | 88 | |
| Valg af tilbehør | — | 89 |
1. Betjening af kontakt (Fig. 4)
○ Motoren vil rotere, när kontakt (4) holdes nede. Rotationen stopper, när udløseren slippes.
○ Motorrotationshastigheden varierer alt efter, hvor langt ned du trykker kontakt (4). Hvis du holder den let nede, vil det resultere i langsom rotation, og holder du den endnu mere nede, vil det sætte rotationsfarten op.
2. Skift af tilspændingsindstilling (se Fig. 2)
For hvert tryk på indstillingskontakt (2) ændres slagraten. Kontakt (4) skal slås FRA, når du udfører denne funktion. Anvend A eller B til lette opgaver, og anvend C eller D til store opgaver.
3. Beskyttelsesfunktionen
For at beskytte værktøjet aktiveres beskyttelsesfunktionen og lukker automatisk enheden ned i tilfælde af problemer. (Tabel 1)
Tabel 1
| Indikatorlampe for indstilling (3) (se Fig. 2) | Årsag til nedlukning | |
| Blinker | Gentagne korte blinkBlinker og holderpause skiftevis i0,1-sekundsintervaller | Automatisk nedlukningstartet af overdrevenbelastning (*1) |
| Gentagne langeblinkBlinker og holderpause skiftevis i1-sekundsintervaller | Automatisk nedlukningstartet som følgeaf problemer medsensorregistrering (*2) | |
| Blinker under funktionsdrift | Automatisk nedlukningstartet som følge afværktøjets indvendigetemperatur, deroverstiger det angivnetemperaturniveau (*3) | |
| Automatisk nedlukningstartet som følge afomtrent 5 minutterskontinuerlig drift udenbelastning (*4) | ||
*1 Beskyttelsesfunktion for overdreven belastning I tilfælde af overdreven belastning lukker værktøjet ned for at undgå beskadigelse.
Stands opgaven med stor belastning, og tryk på indstillingskontakt (2) for at nulstille værktøjet.
*2 Funktion for kontrolovervågning Tryk på indstillingskontakt (2) for at nulstille værktøjet. Gentagne forekomster af denne situation kan være et resultat af beskadigelse på værktøjet.
*3 Beskyttelsesfunktion for forhøjet temperatur Automatisk nedlukning aktiveres for at undgå beskadigelse ved høje temperaturer. Værktøjets indvendige temperatur stiger ved opgaver, der omfatter brug af store spændinger på elektricitet, eller när værktøjet anvendes i omgivelser med høj temperatur. Lad værktøjet ligge i 10 til 15 minutter, før du fortsætter opgaven.
*4 Funktion for forebyggelse af kontinuerlig drift Nedlukning indtræffer i tilfælde af kontinuerlig drift, när kontakten forbliver slået TIL.
Dansk
VEDLIGEHOLDELSE OG EFTERSYN
1. Eftersyn af stikket
Et slidt eller deformt sekskantet stik eller stik med firkantet hul giver ikke en passende tilspænding af beslaget mellem møtrikken eller prægestemplet, hvilket medfører tab af tilspændingsmoment. Vær jævnligt opmærksom på slid af stikkets huller, og udskift stikket med et nyt, hvis det er nødvendigt.
2. Eftersyn af monteringsskruerne
Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.
3. Vedligeholdelse af motoren
Motordelen er selve "hjertet" af det elektriske værktøj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver våd af olie eller vand.
4. Udskiftning af netledning
Hvis det er nødvendigt at udskifte netledningen, skal det gøres af producenten af denne af sikkerhedsmæssige årsager.
FORSIGTIG
Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.
GARANTI
Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefindes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter.
Information om luftbåren støj og vibration
De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871.
Det afmälte A-vægtede lydniveau: 98 dB (A)
Det afmälte A-vægtede lydtryksniveau: 111 dB (A)
Usikkerhed K: 3 dB (A).
Brug høreværn.
De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841.
Slagspænding af beslag ved værktøjets maksimale kapacitet:
Vibrationsudsendelsesværdi a_h = 13,2m / s^2
Usikkerhed K = 1,5 m/s²
Den angivne totale vibrationsværdi er blevet målt i henhold til en standardiseret testmetode og kan anvendes til at sammenligne et værktøj med et andet.
Den kan også anvendes ved en indledningsvis vurdering af eksponeringen.
ADVARSEL
○ Vibrationsudsendelsen under faktisk brug af det elektriske værktøj kan afvige fra den erklærede totalværdi alt efter, hvordan værktøjet anvendes.
For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren).
BEMÆRK
Grundet HiKOKI's løbende forskning og udvikling kan specifikationerne heri ændres uden forudgående varsel.
