| Typ produktu | Wiertarka elektryczna (klucz udarowy) |
| Marka | HiKOKI |
| Model | WR 14VE |
| Napięcie zasilania | 110-240 V w zależności od strefy |
| Moc pobierana | 370 W |
| Prędkość obrotowa na biegu jałowym (maks.) | 0 - 2100 min⁻¹ |
| Częstotliwość udarów (maks.) | 0 - 2700 min⁻¹ |
| Maksymalny moment dokręcania | 250 N·m |
| Zdolność wiercenia | M8-M14 (śruby HR), M10-M18 (zwykłe) |
| Waga | 2,1 kg (zgodnie z EPTA 01/2014) |
| Tryb udaru | 4 tryby do wyboru (A, B, C, D) |
| Kierunek obrotów | Do przodu i do tyłu (przełącznik) |
| Typ uchwytu | Tuleja sześciokątna lub kwadratowa |
| Funkcje ochronne | Ochrona przed przeciążeniem, temperaturą, pracą ciągłą, czujnik |
| Zasilanie | Sieciowe z przewodem zasilającym |
| Dostarczone akcesoria | Walizka, hak |
| Gwarancja | Gwarancja producenta zgodnie z przepisami krajowymi |
| Konserwacja | Regularna kontrola mocowań, czyszczenie, wymiana przewodu przez profesjonalistę |
| Bezpieczeństwo | Przeczytaj ostrzeżenia, noś ŚOI, odłącz przed konserwacją |
| Informacje ogólne | Instrukcja dostarczona, części zamienne dostępne w autoryzowanym serwisie |
Często zadawane pytania - WR 14VE HiKOKI
Pytania użytkowników dotyczące WR 14VE HiKOKI
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wiertarka elektryczna w formacie PDF za darmo! Znajdź swoją instrukcję WR 14VE - HiKOKI i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WR 14VE marki HiKOKI.

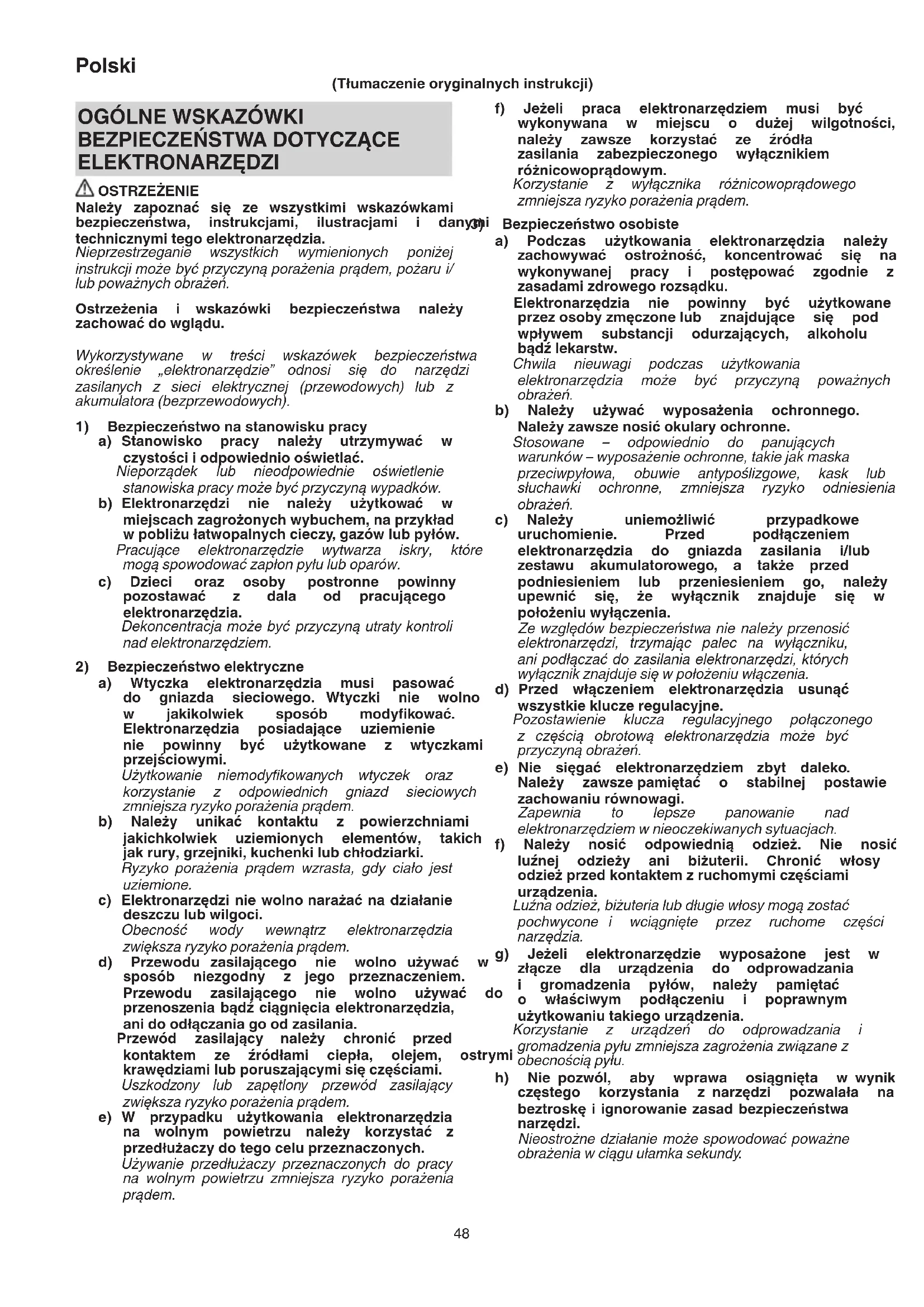

INSTRUKCJA OBSŁUGI WR 14VE HiKOKI
(Tłumaczenie oryginalnych instrukcji)
OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE ELEKTRONARZĘDZI
⚠ OSTRZEŻENIE
Należy zapoznać się ze wszystkimi wskazówkami bezpieczeństwa, instrukcjami, ilustracjami i danymi technicznymi tego elektronarzędzia.
Nieprzestrzeganie wszystkich wymienionych poniżej instrukcji może być przyczyną porażenia prądem, pożaru i/ lub poważnych obrażeń.
Ostrzeżenia i wskazówki bezpieczeństwa należy zachować do wglądu.
Wykorzystywane w treści wskazówek bezpieczeństwa określenie „elektronarzędzie” odnosi się do narzędzi zasilanych z sieci elektrycznej (przewodowych) lub z akumulatora (bezprzewodowych).
1) Bezpieczeństwo na stanowisku pracy
a) Stanowisko pracy należy utrzymywać w czystości i odpowiednio oświetlać.
Nieporządek lub nieodpowiednie oświetlenie stanowiska pracy może być przyczyną wypadków.
b) Elektronarzędzi nie należy użytkować w miejscach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pyłów. Pracujące elektronarzędzie wytwarza iskry, które mogą spowodować zapłon pyłu lub oparów.
c) Dzieci oraz osoby postronne powinny pozostawać z dala od pracującego elektronarzędzia.
Dekoncentracja może być przyczyną utraty kontroli nad elektronarzędziem.
2) Bezpieczeństwo elektryczne
a) Wtyczka elektronarzędzia musi pasować do gniazda sieciowego. Wtyczki nie wolno w jakikołwiek sposób modyfikować.
Elektronarzędzia posiadające uziemienie nie powinny być użytkowane z wtyczkami przejściowymi.
Użytkowanie niemodyfikowanych wtyczek oraz korzystanie z odpowiednich gniazd sieciowych zmniejsza ryzyko porażenia prądem.
b) Należy unikać kontaktu z powierzchniami jakichkolwiek uziemionych elementów, takich jak rury, grzejniki, kuchenki lub chłodziarki.
Ryzyko porażenia prądem wzrasta, gdy ciało jest uziemione.
c) Elektronarzędzi nie wolno narażać na działanie deszczu lub wilgoci.
Obecność wody wewnątrz elektronarzędzia zwiększa ryzyko porażenia prądem.
d) Przewodu zasilającego nie wolno używać sposób niezgodny z jego przeznaczeniem. Przewodu zasilającego nie wolno używać przenoszenia bądź ciągnięcia elektronarzędzia, ani do odłączania go od zasilania.
Przewód zasilający należy chronić przed kontaktem ze źródłami ciepła, olejem, krawędziami lub poruszającymi się częściami.
Uszkodzony lub zapętlony przewód zasilający zwiększa ryzyko porażenia prądem.
e) W przypadku użytkowania elektronarzędzia na wolnym powietrzu należy korzystać z przedłużaczy do tego celu przeznaczonych.
Używanie przedłużaczy przeznaczonych do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem.
f) Jeżeli praca elektronarzędziem musi być wykonywana w miejscu o dużej wilgotności, należy zawsze korzystać ze źródła zasilania zabezpieczonego wyłącznikiem różnicowoprowadowym.
Korzystanie z wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.
Bezpieczeństwo osobiste
a) Podczas użytkowania elektronarzędzia należy zachowywać ostrożność, koncentrować się na wykonywanej pracy i postępować zgodnie z zasadami zdrowego rozsądku.
Elektronarzędzia nie powinny być użytkowane przez osoby zmeczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw.
Chwila nieuwagi podczas użytkowania elektronarzędzia może być przyczyną poważnych obrażeń.
b) Należy używać wyposażenia ochronnego. Należy zawsze nosić okulary ochronne.
Stosowane – odpowiednio do panujących warunków – wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub słuchawki ochronne, zmniejsza ryzyko odniesienia obrażeń.
c) Należy uniemożliwić przypadkowe uruchomienie. Przed podłączeniem elektronarzędzia do gniazda zasilania i/lub zestawu akumulatorowego, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położeniu wyłączenia.
Ze względów bezpieczeństwa nie należy przenosić elektronarzędzi, trzymając palec na wyłączniku, ani podłącać do zasilania elektronarzędzi, których wyłącznik znajduje się w położeniu włączenia.
d) Przed włączeniem elektronarzędzia usunąć wszystkie klucze regulacyjne.
Pozostawienie klucza regulacyjnego połączonego z częścią obrotową elektronarzędzia może być przyczyną obrażeń.
e) Nie sięgać elektronarzędziem zbyt daleko. Należy zawsze pamiętać o stabilnej postawie zachowaniu równowagi.
Zapewnia to lepsze panowanie nad elektronarzędziem w nieoczekiwanych sytuacjach.
f) Należy nosić odpowiednią odzież. Nie nosić luźnej odzieży ani bizuterii. Chronić włosy odzież przed kontaktem z ruchomymi częściami urządzenia.
Luźna odzież, bizuteria lub długie włosy mogą zostać pochwycone i wciągnięte przez ruchome części narzędzia.
g) Jeżeli elektronarzędzie wyposażone jest w złącze dla urządzenia do odprowadzania i gromadzenia pytów, należy pamiętać o właściwym podłączeniu i poprawnym użytkowaniu takiego urządzenia.
Korzystanie z urządzeń do odprowadzania i ostrymi gromadzenia pyłu zmniejsza zagrożenia związane z obecnością pyłu.
h) Nie pozwól, aby wprawa osiągnięta w wynik częstego korzystania z narzędzi pozwalała na beztroskę i ignorowanie zasad bezpieczeństwa narzędzi.
Nieostrożne działanie może spowodować poważne obrażenia w ciągu ułamka sekundy.
4) Obsługa i konserwacja elektronarzędzi
UWAGA
a) Nie używać elektronarzędzia ze zbyt dłużjeci oraz osoby niepełnosprawne powinny siłą. Należy wykorzystywać elektronarzędzię pozostawać z dala od pracującego elektronarzędzia. odpowiednie dla wykonywanej pracy. Nieużywane elektronarzędzia powinny by
Łzajeci oraz osoby niepełnosprawne powinny pozostawać z dala od pracującego elektronarzędzia.
Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci i osób niepełnosprawnych.
Elektronarzędzie przeznaczone do wykonania określonej pracy wypełni swoje zadanie i sposób bardziej bezpieczny, jeżeli praca wykonywana z zalecaną prędkością.
b) Nie należy użytkować elektronarzędzia, którego wyłącznik jest uszkodzony.
Każde elektronarzędzie, które nie może być właściwie włączane ani wyłączane, stanowi zagrożenie i musi zostać naprawione.
c) Przed przystąpieniem do jakichkolwiek regulacji bądź wymiany akcesoriów oraz kiedy elektronarzędzie nie będzie używane przez dłuższy czas, należy odłączyć wtyd elektronarzędzia od źródła zasilania i/ lub odłączyć od elektronarzędzia zestaw akumulatorowy (jeśli jest to możliwe).
Powyższe środki bezpieczeństwa mają na celu wyeliminowanie ryzyka przypadkowego uruchomienia urządzenia.
d) Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym d dzieci; osobom, które nie znają zasad obsługi elektronarzędzi lub niniejszych zaleceń nie wolno udzielać pozwolenia na użytkowanie elektronarzędzia.
Użytkowanie elektronarzędzi przez osoby, które nie 3. zostały właściwie poinstruowane, może stanowić zagrożenie.
e) Elektronarzędzia i akcesoria należy konserwować. Przed rozpoczęciem pracy należy sprawdzić, czy ruchome części są poprawr umieszczone, czy nie są zakleszczone lub uszkodzone i czy nie występują jakiekolwie inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę elektronarzędzia. W razie uszkodzenia przed kolejnym użyciem elektronarzędzie musi zostać naprawione.
Wiele wypadków następuje z powodu nieprawidłowej konserwacji elektronarzędzi.
f) Narzędzia tnące powinny być zawsze czyste. Narzędzia tnące powinny być utrzymywane we właściwym stanie, z odpowiednio ostrymi krawędziami tnącymi – zmniejsza to ryzyko zakleszczenia narzędzia i ułatwia kontrolę nad nim.
g) Elektronarzędzia, akcesoria, wiertła, narzędz tnące itp. należy zawsze obsługiwać w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy.
Używanie elektronarzędzia w celach niezgodnych z jego przeznaczeniem może stanowić zagrożenie.
h) Utrzymywać uchwyty i powierzchnie chwytania suche, czyste i wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytania uniemożliwiają bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych sytuacjach.
5) Serwis
a) Elektronarzędzia mogą być serwisowane wyłącznie przez wykwalifikowanych techników serwisowych, z zastosowaniem oryginalnych części zamiennych.
Jest to gwarancją utrzymania bezpieczeństwa obsługi elektronarzędzia.
WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE KLUCZA UDAROWEGO
Przy pracy, podczas której element łączący może wejść w kontakt z ukrytym okablowaniem lub przewodem zasilającym, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie rękojeści. Elementy łączące, które wejdą w kontakt z przewodem pod napięciem, mogą spowodować, że nieizolowane metalowe części elektronarzędzia znajdują się pod napięciem, co grozi porażeniem operatora prądem.
DODATKOWE WSKAZÓWKI BEZPIECZEŃSTWA
dla Używając elektronarzędzia na stanowisku roboczym, które znajduje się ponad poziomem podłoża, należy się upewnić, że poniżej nie przebywają żadne osoby. e. W czasie długotrwałej pracy należy korzystać z zatyczek do uszu.
-
Jeżeli niezbędna jest zmiana kierunku obrotów, wić przełącznika zmiany należy używać wyłącznie po zatrzymaniu silnika.
-
Jeżeli używany jest długi przedłużacz, należy stosować transformator podwyższający napięcie.
-
Przed użyciem – aby określić moment dokręcania właściwy awnie dla danego zastosowania – należy skorzystać z klucza dynamometrycznego, aby potwierdzić moment dokręcania.
-
Gniazdo należy poprawnie zamontować na kluczu udarowym, korzystając w tym celu ze sworznia gniazda i pierścienia.
-
Skontrolować gniazdo pod kątem pęknięć.
-
Należy utrzymywać pewny chwył korpusu klucza udarowego i rękojeści. W przeciwnym wypadku generowana siła przeciwdziałająca może być przyczyną niedokładnego działania lub nawet sytuacji niebezpiecznych.
SYMBOLE
OSTRZEŻENIE
Następujące oznaczenia są symbolami używanymi w instrukcji elektronarzędzia. Przed rozpoczęciem użytkowania należy się upewnić, że ich znacznie jest zrozumiałe.
 | WR14VE : Klucz udarowy |
 | Aby zmniejszyć ryzyko odniesienia obrażeń, użytkownik powinien przeczytać instrukcję obsługi. |
 | Dotyczy tylko państw UEElektronarzędzi nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego!Zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz wprowadzeniem jej zgodnie z prawem krajowym, zużyte elektronarzędzia należy posegregować i oddać do recyklingu w sposób przyjazny dla środowiska w wyspecjalizowanym zakładzie utylizacji. |
Polski
| I | Włączanie |
 | Wyłączanie |
 | Obroty zgodnie z kierunkiem ruchu wskazówek zegara |
 | Obroty przeciwnie do kierunku ruchu wskazówek zegara |
 | Przełącznika trybu |
 | Lampka kontrolna trybu |
 | Odłączyć wtyczkę od gniazda sieciowego |
 | Elektronarzędzie klasy II |
AKCESORIA STANDARDOWE
Poza elektronarzędziem (1) w opakowaniu znajdują się akcesoria wymienione poniżej.
○ Walizka....1
○ Hak 1
Akcesoria standardowe mogą ulec zmianie bez wcześniejjszego zawiadomienia.
ZASTOSOWANIA
○ Dokręcanie i odkręcanie różnych typów śrub i nakrętek.
SPECYFIKACJE TECHNICZNE
| Napięcie (w zależności od kraju)* | (110 V, 120 V, 230 V, 240 V) |
| Moc wejściowa* 370 W | |
| Prędkość bez obciążenia / częstotliwość uderzeń (tryby A, B, C, D zostały zilustrowane na Rys. 2) | A: 0 - 1400 / 0 - 1500 min ^1 B: 0 - 1600 / 0 - 1900 min ^1 C: 0 - 1800 / 0 - 2300 min ^1 D: 0 - 2100 / 0 - 2700 min ^1 |
| Zakres obsługiwanych śrub (rozmiar śrub) | M8 - M14 (śruba o wysokim momencie dokręcania)M10 - M18 (zwykła śruba) |
| Moment dokręcania** | maksymalnie 250 N·m |
| Masa*** | 2,1 kg |
* Należy zapoznać się z danymi zamieszczonym tabliczce znamionowej, ponieważ mogą się one różnić w zależności od kraju.
** Dokręcanie śruby bez podłączonego przedłużac zasilanie zgodne z danymi znamionowymi.
*** Masa: Zgodnie z procedurą EPTA 01/2014
WSKAZÓWKA
W związku z prowadzonym przez firmę HiKOKI programem badań i rozwoju, niniejsze specyfikacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia.
MONTAŻ I PRACA
UWAGA
Aby zapobiegać wypadkom, należy się upewnić, że przełącznik jest w położeniu wyłączenia, a wtyczka jest odłączona od gniazda sieciowego.
| Działanie | Rysunek | Strona |
| Montaż gniazda (1) | 1 | 88 |
| Zmiana częstotliwości uderzeń | 2 | 88 |
| Zmiana kierunku obrotów | 3 | 88 |
| Obsługa wyłącznika | 4 | 88 |
| Demontaż haka (5) | 5 | 88 |
| Wybór akcesoriów | — | 89 |
1. Obstuga wyłącznika (Rys. 4)
○ Silnik będzie się obracał, gdy przełącznik (4) zostanie wciśnięty i przytrzymany. Obroty zostaną zatrzymane po zwolnieniu przełącznika.
○ Prędkość obrotów silnika różni się w zależności od głębokości wciśnięcia przełącznika (4). Lekkie wciśnięcie spowoduje uruchomienie wolnych obrotów; im mocniejsze wciśnięcie przełącznika, tym większa prędkość obrotów.
2. Przełączanie między trybami dokręcania (patrz Rys. 2)
Każde naciśnięcie przełącznika trybu (2) powoduje zmianę częstotliwości uderzeń. Wyłącznik (4) musi znajdować się w położeniu wyłączenia w czasie przeprowadzania powyższej zmiany. Do wykonywania pracy pod mniejszym obciążeniem należy używać położen A lub B, a pod większym – C lub D.
3. Funkcja ochrony
W celu ochrony elektronarzędzia aktywowana jest funkcja ochrony, która wymusza automatyczne wyłączenie elektronarzędzia w przypadku jakichkolwiek problemów. (Tabela 1)
Tabela 1
| Lampka kontrolna trybu (3)(patrz Rys. 2) | Przyczyna wyłączenia | |
| Miganie[IMAGE] | Miga szybkoMiga co 0,1sekundy | Automatycznewyłączenie z powodunadmiernego obciążenia(*1) |
| Miga powoliMiga co 1sekundę | Automatycznewyłączenie zpowodu problemówz funkcjonowaniemczujnika (*2) | |
| naMiganie w czasie pracy w danym trybieKIjeego | Automatycznewyłączenie z powoduosiągnięcia przezelektronarzędziewewnętrznejtemperatury, któraprzekracza określonydopuszczalny poziom(*3) | |
| Automatycznewyłączenie z powodudziałania przez około 5minut bez obciążenia(*4) | ||
*1 Funkcja ochrony przed nadmiernym obciążeniem W przypadku nadmiernego obciążenia elektronarzędzie wyłączyć się, aby zapobiec uszkodzeniom.
Należy przerwać pracę pod dużym obciążeni przestawić przełącznik zmiany trybu do poło aby zresetować elektronarzędzie.
*2 Funkcja monitorowania stanu
Przestawić przełącznik zmiany trybu do położ aby zresetować elektronarzędzie. Częste występowanie tej sytuacji może być rezultatem uszkodzenia elektronarzędzia.
*3 Funkcja ochrony przed podwyższoną temperaturą
Automatyczne wyłączenie ma na celu ochronę przed uszkodzeniami, których powodem jest v temperatura.
Wewnętrzna temperatura elektronarzędzia zwiększy się w przypadku prac wymagających zastosowania źród prądu o wysokim natężeniu lub prac wykonywanych w otoczeniu, w którym panuje wysoka temperatura.
Przed dalszą pracą należy pozostawić narzędzie do ostygnięcia na 10 - 15 minut.
*4 Funkcja ochrony przed nieprzerwaną pracą
Automatyczne wyłączenie ma na celu ochronę nieprzerwaną pracą – gdy wyłącznik pozostaje stale położeniu włączenia.
KONSERWACJA I KONTROLA
1. Kontrola gniazda
Gniazdo sześciokątne lub kwadratowe, które jest zużyte lub zdeformowane nie zagwarantuje wystarczającego dopasowania między nakrętką lub kowadłem, co rezultacie spowoduje utratę momentu dokręcania. Gniazda należy regularnie kontrolować pod kątem zużycia i – w razie potrzeby – wymieniać je na nowe.
2. Kontrola śrub mocujących
Sruby mocujące należy regularnie kontrolować pod kątem ich poprawnego dokręcenia. Jeżeli tvórakolwiek ze śrub jest poluzowana, należy ją natychmiast dokręcić. Niezastosowanie się do tego zalecenia może stwarzać zagrożenie.
3. Konserwacja silnika
Uzwojenie silnika jest najistotniejszym elementem elektronarzędzia.
Należy zachować szczególną ostrożność, aby uzwojenie nie zostało uszkodzone i/lub nie weszło w kontakt z olejem lub woda.
4. Wymiana przewodu zasilającego
Jeżeli konieczna jest wymiana przewodu zasilającego – aby uniknąć zagrożenia dla bezpieczeństwa – powinna ona być przeprowadzona przez producenta.
UWAGA
Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeństwa.
GWARANCJA
Gwarancja na elektronarzędzia firmy HiKOKI jest udzielana z uwzględnieniem praw statutowych/przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego lub niezgodnego z przeznaczeniem użytkowania, bądź wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do centrum serwisowego autoryzowanego przez firmę HiKOKI wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu instrukcji obsługi.
Informacje dotyczące poziomu hałasu i wibracji
Zmierzone wartości zostały określone zgodnie z EN62841 i
Izadeklarowane zgodnie z ISO 4871. Nia (2),
Zmierzony poziom dźwięku A: 98 dB (A)
Zmierzony poziom ciśnienia akustycznego A: 111 dB (A)
Lieperzyność K: 3 dB (A).
Należy nosić słuchawki ochronne.
Wartość całkowita wibracji (trójosiowa suma wektorowa określona zgodnie z EN62841.
Dokręcanie udarowe elementów łączących z maksymalną mocą elektronarzędzia:
Wartość emisji wibracji a_h = 13,2m / s^2
Niepewność K = 1,5 m/s²
Zadeklarowana wartość całkowita wibracji została zmierzona zgodnie ze standardową metodą testową i może przed być wykorzystana do porównywania elektronarzędzi.
Może być także wykorzystywana do wstępnej oceny ekspozycji.
OSTRZEŻENIE
○ W zależności od sposobu wykorzystywania elektronarzędzia emisja wibracji podczas rzeczywistej pracy elektronarzędzia może różnić się od zadeklarowanej wartości całkowitej.
ego Należy określić środki bezpieczeństwa dla of co operatora zgodnie z szacowaną wartością ek . w zależności od rzeczywistych warunków użytkowania em (uwzględniając wszystkie etapy cyklu roboczego, takie jak przerwy w pracy urządzenia oraz praca na jałowym w stanie gotowości).
pod
WSKAZÓWKA
W związku z prowadzonym przez firmę HiKOKI programem badań i rozwoju, niniejsze specyfikacje techniczne mo ulec zmianie bez wcześniejszego zawiadomienia.
A SZERSZÁMGÉPPEL KAPCSOLATOS ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK
FIGYELEM
BEZPEČNOSTNÉ OPATRENIA
ul. Gierdziejewskiego 1
02-495 Warszawa, Poland
Tel: +48 22 863 33 78
Fax: +48 22 863 33 82
URL: http://www.hikoki-narzedzia.pl
