MT CS 25036 - Πριόνι Kärcher - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Δενδροκομικό πριόνι μπαταρίας (αξεσουάρ)
Μάρκα	Kärcher
Μοντέλο	MT CS 25036
Συμβατότητα	Multi-Tool MT 36 Bp
Τάση λειτουργίας	36 V
Μέγιστη ταχύτητα	10 000 ±10 % /min
Χωρητικότητα δοχείου λαδιού	200 ml
Μέγιστη διάμετρος κοπής	180 mm
Μέγιστη εμβέλεια εργασίας (ύψος)	2,7 m
Διαστάσεις (Μ × Π × Υ)	946 × 117 × 168 mm
Βάρος (μόνο το πριόνι, χωρίς μπαταρία)	2,0 kg
Στάθμη ηχητικής πίεσης (LpA)	92,6 dB(A)
Στάθμη ηχητικής ισχύος (LwA)	100,7 dB(A)
Δονήσεις χέρι-βραχίονας (μπροστινή λαβή)	3,0 m/s²
Δονήσεις χέρι-βραχίονας (πίσω λαβή)	2,9 m/s²
Κύριες λειτουργίες	Κλάδεμα, κοπή κλαδιών έως 180 mm
Συντήρηση και καθαρισμός	Καθαρισμός μετά από χρήση με μαλακό, στεγνό πανί · τάνυση της αλυσίδας πριν από κάθε χρήση · λίπανση της αλυσίδας · αντικατάσταση της αλυσίδας και του οδηγού εάν χρειαστεί
Ασφάλεια	Προφύλαξη αλυσίδας, πέλμα ασφαλείας, διακοπή κινητήρα, αφαίρεση μπαταρίας πριν από συντήρηση, απόσταση ασφαλείας 15 m, υποχρεωτική χρήση ΜΑΠ
Ανταλλακτικά και δυνατότητα επισκευής	Αλυσίδα, οδηγός, κάλυμμα δοχείου, παξιμάδι οδηγού · επισκευές μόνο από εξουσιοδοτημένο κέντρο σέρβις
Γενικές πληροφορίες	Επαγγελματική χρήση σε εξωτερικό χώρο · εγχειρίδιο 200 σελίδων διαθέσιμο σε πολλές γλώσσες · εγγύηση σύμφωνα με τις συνθήκες της χώρας

Συχνές ερωτήσεις - MT CS 25036 Kärcher

Πώς ρυθμίζεται η τάνυση της αλυσίδας στο πριόνι Kärcher MT CS 25036;

Χαλαρώστε το παξιμάδι του οδηγού, στη συνέχεια ρυθμίστε την τάνυση με την προβλεπόμενη βίδα. Η απόσταση μεταξύ του οδηγού και της αλυσίδας πρέπει να είναι 4,0 mm. Σφίξτε στη συνέχεια το παξιμάδι. Φοράτε προστατευτικά γάντια.

Τι είδους λάδι να χρησιμοποιήσω για το δοχείο λαδιού αλυσίδας;

Χρησιμοποιήστε ειδικό λάδι για αλυσίδα αλυσοπρίονου. Η χωρητικότητα του δοχείου είναι 200 ml. Γεμίστε αργά για να αποφύγετε υπερχειλίσεις.

Ποια προστατευτικά εξοπλισμού πρέπει να φοράω κατά τη χρήση;

Φοράτε κράνος (EN 397), ωτοασπίδες (EN 352-1), γυαλιά ή προσωπίδα (EN 166 ή EN 1731), γάντια αντικοπτικά (EN 381-7) και αντιολισθητικά υποδήματα ασφαλείας (EN 20345).

Πώς να αποφύγετε τα λάκτισμα (kickback);

Κρατήστε το πριόνι με δύο χέρια, αποφύγετε την επαφή της άκρης του οδηγού με αντικείμενα, μην εργάζεστε με αμβλεία αλυσίδα και χρησιμοποιείτε μόνο τους οδηγούς και τις αλυσίδες που συνιστώνται από τον κατασκευαστή.

Ποια είναι η απόσταση ασφαλείας που πρέπει να τηρείται;

Απομακρύνετε τους θεατές (παιδιά, ζώα) τουλάχιστον 15 μέτρα από την περιοχή εργασίας. Διατηρείτε απόσταση τουλάχιστον 10 m από εναέριες γραμμές ηλεκτρικού ρεύματος.

Πώς να μεταφέρετε και να αποθηκεύετε το πριόνι με ασφάλεια;

Αφαιρέστε την μπαταρία, αφήστε να κρυώσει, καλύψτε την αλυσίδα με το προστατευτικό αλυσίδας. Αποθηκεύστε σε ξηρό και αεριζόμενο χώρο, μακριά από παιδιά και μακριά από διαβρωτικά προϊόντα. Για μεταφορά, ασφαλίστε τη συσκευή για να αποφύγετε κινήσεις.

Τι να κάνω αν το πριόνι σταματήσει κατά τη λειτουργία;

Ελέγξτε αν η αλυσίδα είναι φραγμένη από υπολείμματα. Εάν ναι, αφαιρέστε το υλικό που έχει σφηνώσει. Εάν ο κινητήρας υπερθερμαίνεται, διακόψτε την εργασία και αφήστε τον να κρυώσει.

Ποια είναι η διαδικασία για αντικατάσταση της αλυσίδας;

Αφαιρέστε το παξιμάδι του οδηγού, χαλαρώστε τη βίδα τάνυσης, αφαιρέστε το κάλυμμα και τον οδηγό. Τοποθετήστε τη νέα αλυσίδα τηρώντας τη φορά περιστροφής και στη συνέχεια τον οδηγό. Ρυθμίστε την τάνυση στα 4,0 mm.

Μπορώ να χρησιμοποιήσω το πριόνι με άλλα εργαλεία εκτός από το Multi-Tool MT 36 Bp;

Όχι, το αξεσουάρ είναι σχεδιασμένο αποκλειστικά για το Multi-Tool MT 36 Bp της Kärcher. Οποιαδήποτε άλλη χρήση απαγορεύεται και μπορεί να προκαλέσει κινδύνους.

Πώς να συντηρήσετε το πριόνι σε περίπτωση παρατεταμένης αποθήκευσης (πάνω από ένα μήνα);

Καθαρίστε το, λιπάνετε ελαφρά την αλυσίδα για να αποφύγετε τη σκουριά (χρησιμοποιήστε αντισκωριακό σπρέυ συνιστώμενο από το σέρβις), και φυλάξτε το σε ξηρό και καλά αεριζόμενο χώρο.

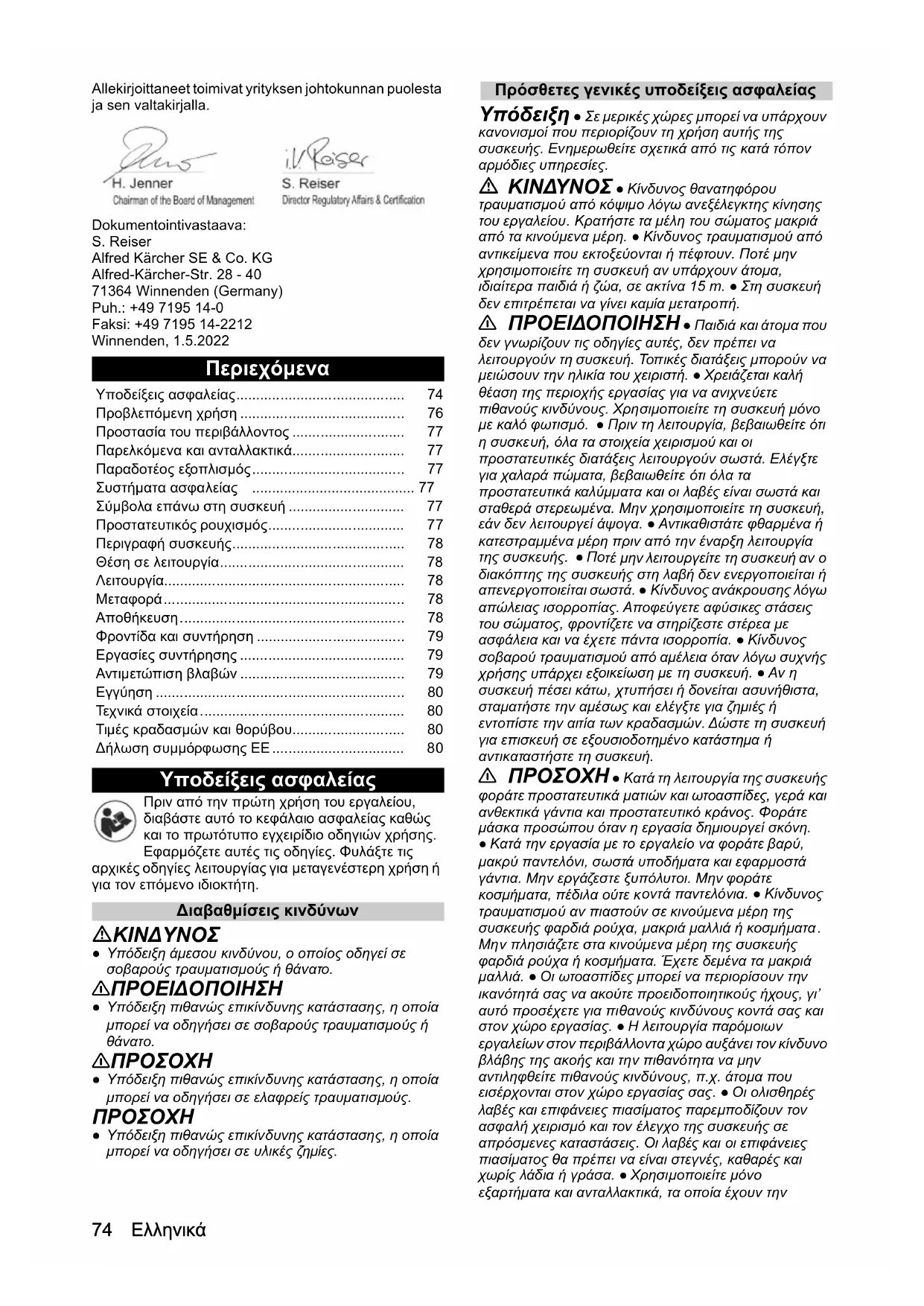

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MT CS 25036 Kärcher

Προβλεπόμενη χρήση 76

Προστασία του Περιβάλλοντος 77

Παρελκόμενα και ανταλλακτικά 77

Παραδόσεις Εστιάδος 77

Συμβολαιογραφική συσκευή 77

Προστατευτικός ρουχισμός 77

Περιγραφή συσκευής 78

Θέση σε λειτουργία 78

Λειτουργία 78

Μεταφορά 78

Αποθήκευση 78

Φροντίδα και συντήρηση 79

Υπόδειξη. Οι εργασίες σέρβις και συντήρησης επιτρέπεται να εκτελούνται μόνο από κατάλληλα εξειδικευμένο και καταρτισμένο προσωπικό. Σας συνιστούμε να παραδίδετε το προϊόν σε εξουσιοδοτημένο κέντρο επισκευών. Επιτρέπεται να εκτελείτε μόνο τις ρυθμίσεις και επισκευές που περιγράφονται σε αυτό το εγχειρίδιο λειτουργίας. Για πρόσθετες επισκευές επικοινωνήστε με τα εξουσιοδοτημένα καταστήματα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ· Κίνδυνος τραυματισμού. Η αλυσίδα κοπής είναι εξαιρετικά κοφτερή. Σε εργασίες συντήρησης της αλυσίδας φοράτε κατάλληλα προστατευτικά γάντια καθώς και όταν καθαρίζετε, συντηρείτε ή αφαιρείτε το προστατευτικό της αλυσίδας. Ακολουθείτε τις οδηγίες για την τάνυση της αλυσίδας, τη ρύθμιση της τάσης και τη λίπανση της αλυσίδας. Σοβαρός τραυματισμός ή ατυχήματα ανακόπτονται σε περίπτωση που η κατεστραμμένη αλυσίδα δεν αντικαθίσταται ή επισκευάζεται. Πριν από τον καθαρισμό ή τη συντήρηση της συσκευής απενεργοποιήστε το ρεύμα και αφαιρέστε τη μπαταρία. Βεβαιωθείτε ότι η συσκευή βρίσκεται σε ασφαλή κατάσταση ελέγχοντας τα τεχνικά χαρακτηριστικά όπως περιέχονται, τα πριόνια και οι οβίδες είναι σφιγμένα. Κίνδυνος τραυματισμού λόγω βίας και χωρίς διακοπή χρήσης της συσκευής. Όταν εργάζεστε με τη συσκευή να κάνετε διαλείμματα τακτικά. ΠΡΟΣΟΧΗ. Χρησιμοποιείτε μόνο ανταλλακτικά, εξαρτήματα και πρόσθετα εξαρτήματα που έχουν την έγκριση του κατασκευαστή. Τα γνήσια ανταλλακτικά, εξαρτήματα και πρόσθετα εξαρτήματα εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. ΠΡΟΣΟΧΗ: Μην καταχραστείτε το προϊόν με ακατάλληλο τρόπο, όταν το χρησιμοποιείτε.

Άλλοι κίνδυνοι

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ακόμη και αν η συσκευή χρησιμοποιείται όπως προβλέπεται, παραμένουν κάποιοι μόνοι κίνδυνοι. Κατά τη χρήση της συσκευής ενδέχεται να εμφανιστούν οι ακόλουθοι κίνδυνοι:

Οι κραδασμοί μπορεί να προκαλέσουν τραυματισμούς. Χρησιμοποιήστε το σωστό εργαλείο για κάθε εργασία, χρησιμοποιήστε τις παρεχόμενες ασφάλειες και φροντίστε για την ασφάλεια της εργασίας και την εκτέλεση. - Ο τροχός μπορεί να προκαλέσει βλάβη στην ακοή. Φοράτε ωτοασπίδες και περιορίστε την κατάσταση. Τραυματισμός από κονιορτό κατά την εισπνοή εξετασθέντων ουσιών ή υλικών κόκκων. - Τραυματισμός από το κόψιμο λόγω αντιδραστικών, απότομων κινήσεων ή ανακατατάξεων. Τραυματισμός από κόψιμο / κεφαλή από τμήματα που πετάγονται από την αλυσοπρίονο. Τραυματισμός από επαφή με κινούμενα μέρη (κόψιμο, θραύση). Τραυματισμός από πίπτοντα αντικείμενα. Κατά τις εργασίες πάνω από κεφάλι να φοράτε πάντα ατομικό προστατευτικό κράνος. Εισπνοή σκόνης και αναθυμιάσεων. - Επαφή του δέρματος με το λιπαντικό / λάδι.

Μείωση του κινδύνου

ΠΡΟΣΟΧΗ

Η χρήση του εργαλείου για μεγάλο χρονικό διάστημα ενδέχεται λόγω των κραδασμών να προκαλέσει στα χέρια διαταραχές κυκλοφορίας του αίματος. Δεν μπορεί να καθοριστεί η διάρκεια χρησιμοποίησης με γενική ισχύ, διότι εξαρτάται από πολλούς παράγοντες. Ατομική προδιάθεση για διαταραχές κυκλοφορίας του αίματος (συχνά κρύα χέρια, μυρμήγκιασμα), χαμηλή θερμοκρασία περιβάλλοντος. Για την προστασία των χεριών φοράτε ζεστά γάντια. Το σύστημα λειτουργίας με διαλείμματα βοηθά στην κυκλοφορία του αίματος. Η διακοπή λειτουργίας έχει πιο βαθιές συνέπειες από ό,τι η λειτουργία με διαλείμματα. Κατά την τακτική, πολύωρη χρήση του εργαλείου και εφόσον εμφανίζονται επίμονα συμπτώματα όπως π.χ. μούδιασμα δακτύλων, κρύα χέρια, συχνά να συμβουλευτείτε έναν γιατρό.

Προβλεπόμενη χρήση

ΚΙΝΔΥΝΟΣ

Μην ενδίδεις σε μη ενδεδειγμένη χρήση

Κίνδυνος θανάτου λόγω κοψίματος

Χρησιμοποιήστε το εργαλείο μόνο για τον σκοπό που προορίζεται.

Το τροφοδοτικό ηλεκτρικό διανομέα είναι κατάλληλο για επαγγελματική χρήση. Το εργαλείο προορίζεται για χρήση στο πολυεργαλείο Multi-Tool MT 36 Bp. Η συσκευή προορίζεται για χρήση σε εσωτερικούς χώρους. Για λόγους ασφαλείας να κρατάτε πάντα σταθερά τη συσκευή και με τα δύο χέρια. Η συσκευή προορίζεται για την κοπή και το καβούρδισμα ινών καλωδίων και καλωδίων υψηλής τάσης. Ταυτόχρονα ο χρήστης πρέπει να στέκεται με ασφάλεια στο έδαφος.

Οποιαδήποτε άλλη χρήση, π.χ. κοπή με αναπτήρα, κλείσιμο σε κοντινό σημείο ή κοπή υλικού στο επίπεδο του εδάφους δεν είναι αποδεκτή. Την ευθύνη για κινδύνους που προκύπτουν από τη μη ενδεδειγμένη χρήση την έχει ο χρήστης.

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα.

Απορρίπτεται οικιακές συσκευές με περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες, επαναφορτιζόμενες ή άλλες, τα οποία σε

περίπτωση λανθασμένης χρήσης ή απόρριψης μπορεί να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, αυτά τα υλικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Παραδοτέος εξοπλισμός

Ο παραδοτέος εξοπλισμός της συσκευής απεικονίζεται επάνω στη συσκευασία. Κατά την αφαίρεση από τη συσκευασία ελέγξτε την προστασία των περιεχομένων. Τα μέρη του που απαιτούν παρέμβαση έχουν προκληθεί ζημιές κατά τη μεταφορά, ενώ προτού χρησιμοποιηθούν

Συστήματα ασφαλείας

ΠΡΟΣΟΧΗ

Ηλεκτρονικά προστατευμένα συστήματα ασφαλείας

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία σας.

Μην παραλείπετε και μην παρακάμπτετε τα συστήματα ασφαλείας

Οδηγός αλυσίδας

Το ενσωματωμένο σύστημα οδηγού αλυσίδας μπορεί να χρησιμοποιηθεί ως άξονας στρέψης ώστε να σταθεροποιείται καλύτερα το πριόνι κατά τη διάρκεια της κοπής.

Κατά την κοπή, πιέστε τη συσκευή προς τα εμπρός μέχρι να εισχωρήσουν τα δόντια της αλυσίδας στην άκρη του ξύλου. Όταν το τεμάχιο μετακινείται προς τα πάνω ή προς τα κάτω στην κατεύθυνση κοπής, μειώνεται η δυναμική καταπόνηση κατά την εργασία με το πριόνι.

Σύμβολα επάνω στη συσκευή

	Γενικό προεῖδοποιπικό σύμβολo
	Πριν ατὸ την ἐναρέηn χρήσης διαβάστε πίς ὅδηγίες χρήσης και ὄλες πίς Αντοδεῖξεις ασφαλείας.

	Kata tnv εργασία με η συοκεύην α φοράτe κατάληλα προστateutiká γuαλία και ωτοασπίδες.
	Kata tnv εργασία με η συοκεύην α φοράτe αντίολισθητικά και ανθεκτικά γάντια.
	Kata tnv εργασία με η συοκεύην φοράτe αντίολισθητικά utτοδήματa ασφαλείας.
	Kivδυνος από ηλεκτρικό ρεύμα. Œtav εργάζεστε με η συοκεύη, διαπρήσε ελάχιστη απόσταση 10 m από Ελεύθερα καλώδία.
	Kivδυνος από εκοφενδούζόμενα αντίκείμενα. Kpatáte tuxóν παρεύρισκόμενους, δίαίτερα παίδία και katoiδία ζωα, σε απόσταση τουλάχιστov 15 m από Νγν περίοχή εργασίας.
	Λίπανοη tns λάμας και Κης αλυσίδας
	Kataúθυνη κίνησης Κης αλυσίδας

Κατά την εργασία με τη συσκευή φοράτε κατάλληλο προστατευτικό κράνος κατά EN 397 και σήμανση CE.

Κατά την πραγματική χρήση, φοράτε προστατευτικά γυαλιά σύμφωνα με το πρότυπο EN 352-1 και με σήμανση CE.

Για προστασία από εκτοξευόμενα θραύσματα, φοράτε κατάλληλα προστατευτικά γυαλιά κατά EN 166 ή με σήμανση CE. Η ορθή προστατευτική σακάνα ματιών κατά EN 1731 και με σήμανση CE.

Μπορείτε να προμηθευτείτε προστατευτικά κράνη, εγκεκριμένα σύμφωνα με τις προδιαγραφές και προστατευτικά γάντια από τα ειδικά εμπορικά καταστήματα.

Προστατευτικά γάντια

Κατά την εργασία με τη συσκευή φοράτε κατάλληλα προστατευτικά γάντια με ειδικό προστατευτικό κάλυμμα κατά EN 381-7 και με σήμανση CE.

Υποδήματα ασφαλείας

Κατά την εργασία με τη συσκευή φοράτε αντιολισθητικά υποδήματα ασφαλείας κατά EN 20345 και με σήμανση CE.

Περιγραφή συσκευής

Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο μέγιστος δυνατός εξοπλισμός. Στο παραδοτέο υλικό υπάρχουν διαφορές ανάλογα με το μοντέλο (ανατρέξτε στη συσκευή).

Εικόνα Α

1 Προστατευτικό κάλυμμα ② Βίδα για τη ρύθμιση της άνω αλυσίδας 3 Αλυσίδα 4 Αλυσοπρίονο ⑤ Καπάκι δοχείου αλυσιδολάδι 6 Αντιαναδίπλωση ⑦ Παξιμάδι ρύθμισης 8 Κάλυμμα 9 Τέρας 10 Πλάκα τύπου

Θέση σε λειτουργία

Εξαρμολόγηση πολυμηχανήματος

1. Συνδέστε το στέλεχος με τον σύνδεσμο του πολυμηχανήματος (βλ. οδηγίες λειτουργίας MultiTool MT 36 Bp).

Εικόνα Β

1. Αν χρειάζεται, καθαρίστε την περιοχή γύρω από το άνοιγμα πλήρωσης από βρομιά και ρύπους.
2. Αφαιρέστε το καπάκι του δοχείου λαδιού αλυσίδας. Εικόνα C
3. Γεμίστε αργά το δοχείο με λάδι αλυσίδας. Εικόνα D
4. Αν χρειάζεται, καθαρίστε τυχόν χυμένο λάδι αλυσίδας με πανί.
5. Κλείστε το δοχείο του λαδιού αλυσίδας με το καπάκι.

Σε όλες τις εργασίες στην αλυσίδα φοράτε προστατευτικά γάντια.

1. Αφαιρέστε το προστατευτικό αλυσίδας. Εικόνα Ε
2. Τραβήξτε προεκτατικά την αλυσίδα.

Εικόνα F

Η απόσταση ελαστικότητας και αλυσίδας πρέπει να είναι 4,0 mm.

1. Αν χρειαστεί, ρυθμίστε την ταχύτητα της αλουσίδας (βλ. Κεφάλαιο Ρύθμιση ταχύτητας αλουσίδας).

Λειτουργία

Βασικός τρόπος χειρισμού

1. Εξετάστε το δέντρο και τα κλαδιά για ζημιές όπως π.χ. για σήψη.
2. Αφαιρέστε το προστατευτικό αλυσίδας.
3. Κρατήστε το κατά τη συσκευή και με τα δύο χέρια.

Τροποποίηση

Κατά το κλάδεμα ενεργήστε ως εξής:

Ενδείκνυται να αφήνετε απόσταση τουλάχιστον 15 cm ανάμεσα στον κορμό του δέντρου και την τομή. Μικρά κλαδιά, τα οποία είναι ξερά και εύθραυστα, κόβονται με μια τομή με το κάτω μέρος της λάμας οδήγησης. Βαριά κλαδιά χρειάζονται διαφορετική μεταχείριση και πρέπει να αξιολογούνται κατά τη διάρκεια της κοπής. Ταυτόχρονα κόψτε τα ευρύτερα κλαδιά:

α) Με το επάνω μέρος της λάμας κάντε μια τομή στην κάτω πλευρά του κλαδιού. Αυτή η τομή θα πρέπει να είναι περίπου το ένα τρίτο της διαμέτρου του κλαδιού.

Εικόνα 6

β) Κάντε μια τομή στην επάνω πλευρά του κλαδιού. γ) Αν χρειάζεται άλλη τομή, μην συνεχίσετε ποτέ την τομή αυτή επάνω από την προηγούμενη, αλλά αλλάξτε τη θέση της.

Κατά την κοπή να προσέχετε τα ακόλουθα

Μην σηκώνετε τη ράβδο περισσότερο από 60° προς το οριζόντιο επίπεδο. Μην ασκείτε μεγάλη δύναμη στην προώθηση. Μην σκύβετε κατά το κλάδεμα ή το καβάλημα του κορμού. Βεβαιωθείτε ότι κλαδί που πέφτει δεν προκαλεί κίνδυνο για τον χρήστη ή για τυχόν παρευρισκόμενο άτομο ή κάτι αντικείμενο. Κατά τη διάρκεια της κοπής, κρατάτε απόσταση ασφαλείας τουλάχιστον διπλάσια από το μήκος του κλαδιού.

Περαιτέρω λειτουργία

1. Αφαιρέστε την μπαταρία από τη συσκευή (βλ. οδηγίες λειτουργίας Multi-Tool MT 36 Bp).
2. Καθαρίστε τη συσκευή (βλ. κεφάλαιο Καθαρισμός συσκευής).

Αποσυναρμολόγηση μηχανήματος

1. Αποσυνδέστε τα εξαρτήματα από το Multi-Tool (βλ. οδηγίες λειτουργίας Multi-Tool MT 36 Bp).

Μεταφορά

Μην πιάνετε το όργανο από το βάρος

Κίνδυνος τραυματισμού και πρόκληση ζημιάς

Κατά την επαναφορά προσέξτε το βάρος του μηχανήματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ανεξέλεγκτη λειτουργία

Τραυματισμός από κύλιση

Πριν από την αποθήκευση, αφαιρέστε τη συσκευασία ή το δοχείο.

Μεταπεπτόνουκεν μόνο υπό τον τείνμενο προαιρετικό αναλυτικό.

• Κατά τη μεταφορά, στερεώστε το μηχάνημα έναντι ολίσθησης και ανατροπής.

ΑΠΟΘΗΚΕΥΣΗ

Πριν από την αποθήκευση καθαρίστε τη συσκευή (βλ. κεφάλαιο καθαρισμού συσκευής).

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού ή πρόκληση ζημιάς

Σε κεκλιμένες επιφάνειες η συσκευή μπορεί να πέσει.

Κατά την οδήγηση προσέξτε τους τροχούς.

ΑΝΑΠΡΟΣΑΡΜΟΓΗ

Ανεβέγκτη λειτουργία

1. Αφαιρέστε τον ιμάντα μεταφοράς
2. Αν χρειαστεί, επαναπροσαρμόστε το πολυεργαλείο (βλ. οδηγίες λειτουργίας Multi-Tool MT 36 Bp).
3. Αν η συσκευή αποθηκεύεται για περισσότερο από ένα μήνα, αφαιρέστε τη μπαταρία για προστασία από την οξείδωση.
4. Φυλάξτε τη συσκευή σε ξηρό και καλά αεριζόμενο χώρο. Κρατήστε την μακριά από διαβρωτικές ουσίες όπως γεωργικά χημικά και αλάτι εκχιονισμού. Μην αποθηκεύετε τη συσκευή στην ύπαιθρο.

Φροντίδα και συντήρηση

ΑΝΑΠΡΟΣΑΡΜΟΓΗ

Ανεβέγκτη λειτουργία

Τραυματισμός από κόψιμο

Πριν από κάθε εργασία στη συσκευή να αφαιρείτε τις μπαταρίες όταν είναι προσαρμοσμένο το πολυεργαλείο.

ΠΡΟΣΟΧΗ

Κοπή αλυσίδας

Τραυματισμός από κόψιμο

Σε όλες τις εργασίες στην αλυσίδα φοράτε προστατευτικά γάντια.

1. Χρησιμοποιήστε βούρτσα για να καθαρίσετε την αλυσίδα από υπολείμματα κότας και βρωμιές. Εικόνα Η
2. Καθαρίστε το στέλεχος με ένα μαλακό, υγρό πανί.

Εργασίες συντήρησης

Πριν από κάθε έναρξη χρήσης

Πριν από κάθε έναρξη χρήσης, πρέπει να κάνετε τα ακόλουθα:

Ελέγξτε την οθόνη και, αν χρειάζεται, συμπληρώστε λαδιού (βλ. Κεφάλαιο Πλήρωση Δοχείου Λαδιού). - Ελέγξτε την τάνυση της αλυσίδας (βλ. Κεφάλαιο Έλεγχος τάνυσης αλυσίδας). - Ελέγξτε αν η αλυσίδα είναι επαρκώς κοφτερή· αν χρειάζεται, αντιστρέψτε τη λάμα ή αντικαταστήστε την αλυσίδα (βλ. Κεφάλαιο Αντικατάσταση αλυσίδας). Ελέγξτε τη σύσφιξη. - Ελέγξτε τις βίδες, παξιμάδια και μπουλόνια για σωστή εφαρμογή.

1. Με τη βίδα ρυθμίστε την τάνυση της αλυσίδας. Εικόνα J
2. Ελέγξτε την τάνυση της αλυσίδας.

Εικόνα F

Η απόσταση μεταξύ των οδηγών πρέπει να είναι 4.0 mm. 5. Σφίξτε το παξιμάδι της ράγας σφιχτά.

Αντικατάσταση αλυσίδας

1. Αφαιρέστε το παξιμάδι της λάμας σθήγησης. Εικόνα Κ
2. Αφαιρέστε τη βίδα για την περιστροφή της τάσης της λάμας.
3. Αφαιρέστε το καπάκι.

Εικόνα L

1. Αφαιρέστε τη λάμα οδήγησης.
2. Απορρίψτε με ορθό τρόπο την παλιά αλυσίδα.
3. Περάστε την καινούργια αλυσίδα στη λάμα σθήγησης. Εικόνα Μ
4. Τοποθετήστε τη λάμα οδήγησης στη θέση της. Προσέξτε την κατεύθυνση κίνησης της αλυσίδας. Εικόνα Ν
5. Τοποθετήστε το καπάκι και στερεώστε το χαλαρά με τα παξιμάδια της λάμας οδήγησης. Εικόνα Ο
6. Ρυθμίστε την τάνυση της αλυσίδας (βλ. Κεφάλαιο Ρύθμιση τάνυσης αλυσίδας).

Αντιμετώπιση βλαβών

Οι βλάβες οφείλονται συχνά σε απλές αιτίες, τις οποίες μπορείτε να αντιμετωπίσετε μόνοι σας με τη βοήθεια του παρακάτω πίνακα. Σε περίπτωση βλάβης που δεν αναγράφεται, μπορείτε να απευθυνθείτε σε εξουσιοδοτημένο κατάστημα.

Με την αύξηση της παλαιότητας, η απόδοση της συσκευής μπορεί να μειωθεί και να χρειαστεί περισσότερη προσοχή, έτσι ώστε, ακόμα και όταν συντηρείται πλήρως, ο πλήρης χρόνος λειτουργίας να μην έχει ακόμα επιτευχθεί. Αυτό δεν αποτελεί έλλειψη.

Σφάλμα Ατία Ανιμετώ	ποη
H συσκεύη σταματά κατά τη διαρκεία της λειτουργίας	H αλυοίδα εἶναι μπλοκαρίαμένη αἰό Αντολείματα κοπής.	● ΑφαρέOTE τα ἀπολείματα κοπής.
	Ο κινητήρας Απερθερμάνθηκε	● Διακόψτε Πήν εργασία και αφήOTE Το μοτέρνα κριώσει.
Προβλήματα κατά τη συναρμολόγηση των τμημάτων του στελέχους	Τα σημεία σύνδεσης εἶναι βρόμικα.	● ΑφαρέOTE τη βρομία αἰό τα ακρα του στελέχους.
		● ΤόποθετείTE τα εξαρτήματα μόνο επάνω σεκαθαρές επιφάνεις.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που ορίζονται από την αρμόδια εταιρεία μας. Τυχόν βλάβες στη συσκευή επιδιορθώνονται από εμάς χωρίς χρέωση, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή στο πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών, προσκομίζοντας την απόδειξη αγοράς. (Για διευθύνσεις βλέπε την πίσω σελίδα)

Τεχνικά στοιχεία

		MT 36Bp	MT CS250/36Bp
Στοιχεία οιχύος συοκεύς
Τάη λεῖουργίας	V	36
Μέγιση ταχύτητα /min 10000 ±10%
Ογκος δοχείου λαδίούαλυσίδας	ml 200
Διάμετρος υλικόύ κοπής (max)	mm 180
Εμβέλεία εργασίας (max.) m 2,7
Διαστάσεις και βάρη
Μήκος x πλάτος x ὄμος	mm	951 x197 x188	946 x117 x168
Βάρος (με μπαταρίες)	kg	2,6
Βάρος	kg	2,0
Στοιχεία οιχύος συοκεύς (μετρούμενα μεMultitool MT 36 Bp)
Στάθμη ηχητικός οιχύος σύμφωνα με οπρότυμEN ISO 11680-1 (μετρούμενη με Multitool MT 36 Bp)
Στάθμη ηχητικός πίεσηςLpA	dB(A)		92,6
Αβεβαίοτητα KpA	dB(A)		3,0
Στάθμη ηχητικός οχύοςLWA	dB(A)		100,7
Αβεβαίοτητα KWA	dB(A)		3,0
Τιμή δονήσεων σύμφωνα με ο πρότυμEN ISO11680-1 (μετρούμενες με Multitool MT 36 Bp)
Τιμή κραδαμών χερίου-βραχίονα εμπρόςχερολαβής	m/s2		3,0
Τιμή κραδαμών χερίου-βραχίονα πίσωχερολαβής	m/s2		2,9
Αβεβαίοτητα K	m/s2		1,5

Με την επιφύλαξη τεχνικών αλλαγών.

Δήλωση συμμόρφωσης ΕΕ

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της, καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά, πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής χωρίς έγκριση από εμάς, αυτή η δήλωση ακυρώνεται. Ροή: Τραπεζοειδές αλυσοπρίονο εμπρός τύπου 1.042-511.0 + 1.042-512.0

Σχετικές Οδηγίες ΕΕ

2014/30/ΕΕ

2006/42/ΕΚ (+2009/127/ΕΚ)

2011/65/ΕΕ

Εφαρμοζόμενα εναρμονισμένα πρότυπα

EN IEC 63000:2018

EN 55014-1:2017+A112020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 62841-1: 2015 +A11 2022

EN ISO 11680-1:2011

EN ISO 11680-1:2021

EN ISO 12100:2010

Εξουσιοδοτημένος φορέας, αριθμός 0197 TUV Rheinland LGA

Products GmbH, Tillystraße 2 D - 90431 Nürnberg, Γερμανία, διενήργησε την εξέταση τύπου ΕΚ, αριθμός καταχώρησης: BM 50545282 0001

Οι υπογράφοντες ενεργούν κατ' εντολή και με εξουσιοδότηση από το διοικητικό συμβούλιο.
