ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LS 150 S STEINEL

GR....60 Τηρείτε γραπτές οδηγίες!

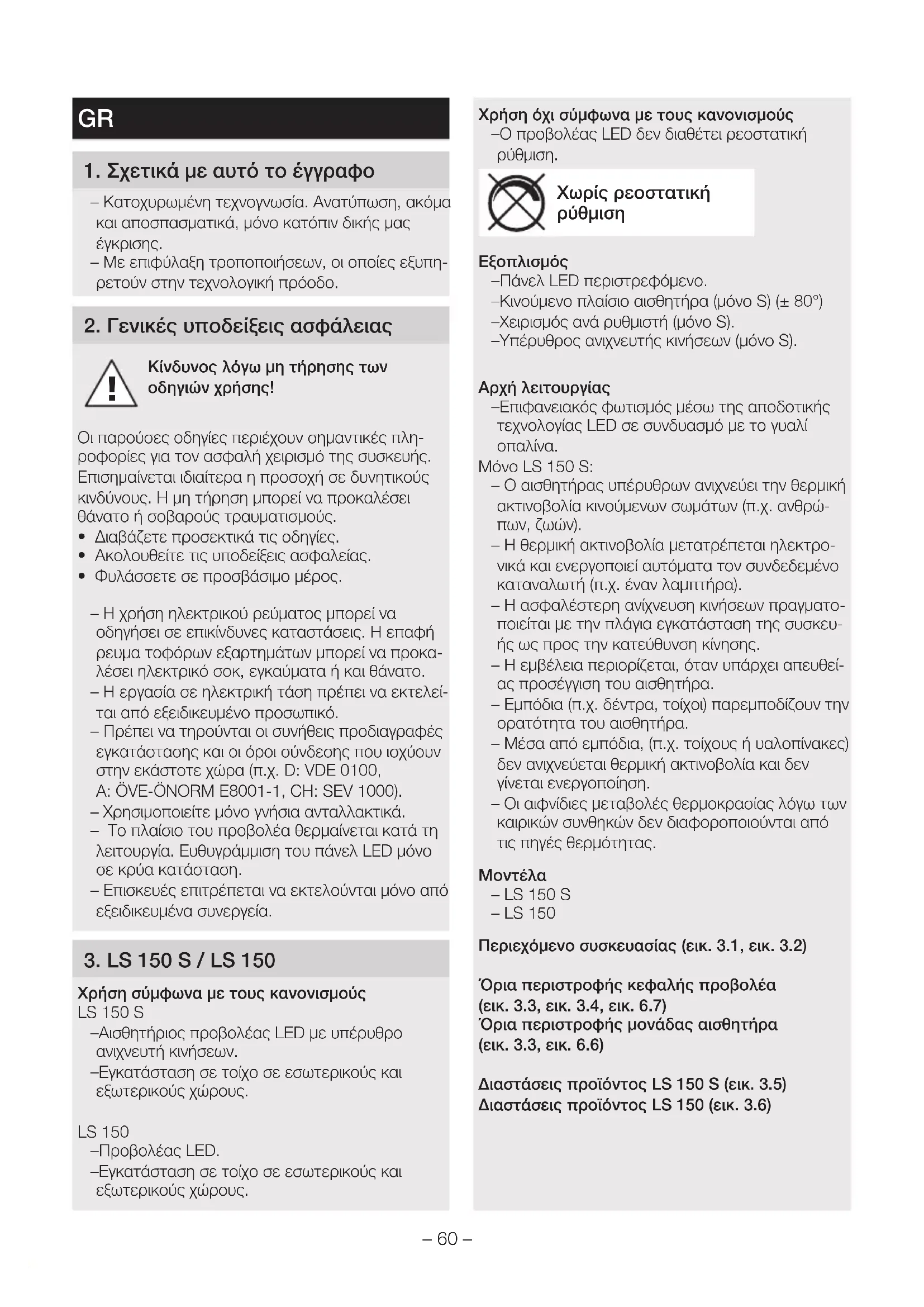

1. Σχετικά με αυτό το έγγραφο

• Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.
  – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος λόγω μη τήρησης των οδηγιών χρήσης!

Οι παρούσες οδηγίες περιέχουν σημαντικές πλη- ροφορίες για τον ασφαλή χειρισμό της συσκευής. Επισημαίνεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.
- Ακολουθείτε τις υποδείξεις ασφαλείας.
• Φυλάσσετε σε προσβάσιμο μέρος.

– Η χρήση ηλεκτρικού ρεύματος μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. Η επαφή ρευμα τοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

– Η εργασία σε ηλεκτρική τάση πρέπει να εκτελεί- ται από εξειδικευμένο προσωπικό.

– Πρέπει να τηρούνται οι συνήθεις προδιαγραφές εγκατάστασης και οι όροι σύνδεσης που ισχύουν στην εκάστοτε χώρα (π.χ. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

- Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

- Το πλαίσιο του προβολέα θερμαίνεται κατά τη λειτουργία. Ευθυγράμμιση του πάνελ LED μόνο σε κρύα κατάσταση.

– Επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένα συνεργεία.

3. LS 150 S / LS 150

Χρήση σύμφωνα με τους κανονισμούς

LS 150 S

-Αισθητήριος προβολέας LED με υπέρυθρο ανιχνευτή κινήσεων.

-Εγκατάσταση σε τοίχο σε εσωτερικούς και εξωτερικούς χώρους.

LS 150

-Προβολέας LED.

-Εγκατάσταση σε τοίχο σε εσωτερικούς και εξωτερικούς χώρους.

Χρήση όχι σύμφωνα με τους κανονισμούς

-Ο προβολέας LED δεν διαθέτει ρεοστατική ρύθμιση.

Χωρίς ρεοστατική ρύθμιση

Εξοπλισμός

-Πάνελ LED περιστρεφόμενο.
-Κινούμενο πλαίσιο αισθητήρα (μόνο S) (± 80°)
-Χειρισμός ανά ρυθμιστή (μόνο S).
-Υπέρυθρος ανιχνευτής κινήσεων (μόνο S).

Αρχή λειτουργίας

-Επιφανειακός φωτισμός μέσω της αποδοτικής τεχνολογίας LED σε συνδυασμό με το γυαλί οπαλίνα.

Móvo LS 150 S:

– Ο αισθητήρας υπέρυθρων ανιχνεύει την θερμική ακτινοβολία κινούμενων σωμάτων (π.χ. ανθρώπων, ζωών).

– Η θερμική ακτινοβολία μετατρέπεται ηλεκτρονικά και ενεργοποιεί αυτόματα τον συνδεδεμένο καταναλωτή (π.χ. έναν λαμπτήρα).

– Η ασφαλέστερη ανίχνευση κινήσεων πραγματοποιείται με την πλάγια εγκατάσταση της συσκευής ως προς την κατεύθυνση κίνησης.

– Η εμβέλεια περιορίζεται, όταν υπάρχει απευθεί- ας προσέγγιση του αισθητήρα.

– Εμπόδια (π.χ. δέντρα, τοίχοι) παρεμποδίζουν την ορατότητα του αισθητήρα.

– Méσα από εμπόδια, (π.χ. τοίχους ή υαλοπίνακες) δεν ανιχνεύεται θερμική ακτινοβολία και δεν γίνεται ενεργοποίηση.

– Οι αφνίδιες μεταβολές θερμοκρασίας λόγω των καιρικών συνθηκών δεν διαφοροποιούνται από τις πηγές θερμότητας.

Μοντέλα

- LS 150 S

- LS 150

Περιεχόμενο συσκευασίας (εικ. 3.1, εικ. 3.2)

Όρια περιστροφής κεφαλής προβολέα (εικ. 3.3, εικ. 3.4, εικ. 6.7)

Όρια περιστροφής μονάδας αισθητήρα (εικ. 3.3, εικ. 6.6)

Διαστάσεις προϊόντος LS 150 S (εικ. 3.5)

Διαστάσεις προϊόντος LS 150 (εικ. 3.6)

Επισκόπηση συσκευής LS 150 S (εικ. 3.7)

Α Πάνελ LED
Β Πλαίσιο
C Στήριγμα τοίχου
D Púθμιση χρόνου
Ε Ρύθμιση ευαισθησίας
F Mováda aiσθητήρα
G Δακτύλιος μάσκας

Επισκόπηση συσκευής LS 150 S (εικ. 3.8)

Α Πάνελ LED
B Πλαίσιο
C Στήριγμα τοίχου

Τεχνικά δεδομένα

-Διαστάσεις (Υ × Π × Β):

$$ L S 1 5 0 S: 2 1 0 \times 1 5 5 \times 1 7 6 m m $$

$$ L S 1 5 0: 1 7 8 \times 1 5 7 \times 1 7 8 m m $$

-Ισχύς εισόδου (P _οη ): 14,70 W
-Φωτεινή ροή (120°): 1.375 lm
-Γωνία ημίσεως τιμής: 51°
-Αποδοτικότητα: 94 lm/W

- Σύνδεση δικτύου: 220–240 V, 50/60 Hz

- Θερμοκρασία χρώματος: 4.000 K (ουδέτερο λευκό)

-Μέση διάρκεια ζωής μέτρησης:

$$ L 7 0 B 5 0 \sigma \varepsilon 2 5 ^ {\circ} C: 3 6. 0 0 0 \text { ὡρες } $$

-Δείκτης χρωματικής απόδοσης: R_a=80

-Χρωματική συνέπεια SDCM: Εισαγόμενη τιμή 6

-Κατανομή φωτεινής έντασης:

-Προβαλλόμενη επιφάνεια εμπρόσθια:

$$ \pi \varepsilon \rho . 2 4 0 c m ^ {2} $$

-Τεχνολογία αισθητήρων (μόνο S):

$$ \text { Παθητικοί υπέρυθροι } $$

-Αναμονή αισθητήρας (P _sb ) (μόνο S): 0,50 W

-Γωνία ανίχνευσης (μόνο S):

$$ 2 4 0 ^ {\circ} \mu \varepsilon 1 8 0 ^ {\circ} \gamma \omega v i a a v o i y m a t o c $$

-Όρια περιστροφής μονάδας αισθητήρα (μόνο S):

$$ \pm 8 0 ^ {\circ} $$

- Όρια περιστροφής προβολέα: οριζοντίως ± 40°

$$ \kappa a \theta \acute {e} \tau w c + 1 1 0 ^ {\circ} \acute {e} w c - 4 0 ^ {\circ} $$

- Ρύθμιση χρόνου (μόνο S): 10 s – 15 min

- Ρύθμιση ευαισθησίας (μόνο S): 2 - 1.000 Lux

- Εμβέλεια (μόνο S): μέγ. 12 m

- Είδος προστασίας: IP 44

- Κλάση προστασίας:

- Αντοχή σε κρούσεις: ΙΚ 03

- Θερμοκρασία περιβάλλοντος: -10 °C έως +30 °C

-Τάξη ενεργειακής απόδοσης:

Το παρόν προϊόν περιέχει

πηγή φωτός τάξης ενεργειακής απόδοσης «Ε»

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο

2 ή 3 συρμάτων:

L = Φάση (συνήθως μαύρο, καφέ ή γκρι)

N = Ουδέτερος αγωγός (συνήθως μπλε)

PE = Αγωγός γείωσης (πράσινο / κίτρινο)

Υπόδειξη:

Ο αγωγός γείωσης δεν πρέπει να συνδεθεί σε αυτό το προϊόν.

Διάγραμμα συνδέσεων (εικ. 4.1)

Η πηγή φωτός αυτού του προβολέα LED δεν είναι αντικαταστάσιμη, σε περίπτωση που πρέπει να αντικατασταθεί η πηγή φωτός (π.χ. με τη λήξη της διάρκειας ζωής της), πρέπει να αντικατασταθεί ολόκληρος ο προβολέας LED.

LED LED

5. Εγκατάσταση

Κίνδυνος λόγω ηλεκτρικού ρεύματος!

Η επαφή ρευματοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Απενεργοποιείτε το ηλεκτρικό ρεύμα και διακό- πτετε την τροφοδοσία τάσης.
• Ελέγχετε με δοκιμαστικό τάσης αν έχει διακοπεί η τροφοδοσία τάσης.
• Βεβαιωθείτε ότι η τροφοδοσία τάσης παραμένει διακεκομμένη.

Κίνδυνος υλικών ζημιών!

Η αντιστροφή των αγωγών σύνδεσης μπορεί να προκαλέσει βραχυκύκλωμα.

• Προσδιορίστε τους αγωγούς σύνδεσης.
- Επανασυνδέστε τους αγωγούς σύνδεσης.

Προετοιμασία εγκατάστασης

- Ελέγχετε όλα τα εξαρτήματα για τυχόν ζημιές. Σε περίπτωση βλαβών δεν επιτρέπεται η λει- τουργία του προϊόντος.

• Επιλέγετε κατάλληλο σημείο εγκατάστασης.
  – Λαμβάνετε υπόψη την εμβέλεια. (εικ. 5.1)
  – Λαμβάνετε υπόψη την ανίχνευση κίνησης. (εικ. 5.2, εικ. 5.3)
  -Χωρίς κραδασμούς.
  – Εύρος ανίχνευσης απαλλαγμένο από εμπόδια.
• Όχι σε περιοχές που παρουσιάζουν κίνδυνο έκρηξης.
• Όχι επάνω σε εύφλεκτες επιφάνειες.
• Μην κοιτάζετε στον λαμπτήρα LED από κοντι- νή απόσταση (< 20 cm).
• Συναρμολόγηση προβολέα LED σε οριζόντια θέση (± 15°).

- Ευθυγραμίζετε σωστά τον προβολέα LED. (εικ. 5.4)

Βήματα εγκατάστασης

- Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη. (εικ. 4.1)

• Λύνετε τη βίδα ασφάλισης. (εικ. 5.5)

- Αποσπάτε πλαίσιο από στήριγμα τοίχου. (εικ. 5.5)

- Αποσπάτε κλέμα εμβυσμάτωσης από το στήριγμα τοίχου. (εικ. 5.6)

- Σημαδεύετε τα σημεία για τρύπες. (εικ. 5.7)

- Ανοίγετε τρύπες και τοποθετείτε ούπατ. (εικ. 5.8)

- Προσαρμόζετε την ενισχυτική ταινία. Τοποθετείτε τη στεγανοποιητική τάπα, οδηγείτε το καλώδιο μέσα από το άνοιγμα (αγωγός τροφοδοσίας ενδοτοίχια). (εικ. 5.9)

- Σπάστε τον έναν από τους δύο αμφιδέτες. Προσαρμόζετε την ενισχυτική ταινία. Οδηγείτε το καλώδιο μέσα από το άνοιγμα (αγωγός τροφοδοσίας ενδοτοίχια). (εικ. 5.10)

• Συνδέετε το καλώδιο σύνδεσης. (εικ. 5.11)

• Συνδέετε κλέμα εμβυσμάτωσης. (εικ. 5.11)

- Προσαρμόζετε πλαίσιο στο στήριγμα τοίχου. (εικ. 5.12)

• Βιδώνετε τη βίδα ασφάλισης. (εικ. 5.13)

- Ενεργοποιείτε την τροφοδοσία ρεύματος. (εικ. 5.13)

- Κάνετε ρυθμίσεις. →«6. Λειτουργία»

6. Λειτουργία

Ρυθμίσεις εργοστασίου (μόνο S)

Ρύθμιση χρόνου (Ε): 10 δευτερόλεπτα Ρύθμιση ευαισθησίας (F): 1.000 Lux, (λειτουργία ημέρας)

Όλες οι λειτουργίες μπορούν να ρυθμιστούν μόνο με τραβηγμένη τη μάσκα δακτυλίου.

Ρύθμιση χρόνου (μόνο S) (εικ. 6.1 / D)

Η επιθυμητή διάρκεια φωτισμού του προβολέα LED μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 10 δευτερόλεπτα έως το ανώτερο 15 λεπτά. Με κάθε ανίχνευση κίνησης πριν από την παρέλευση αυτού του χρόνου γίνεται εκ νέου εκκίνηση του χρονομέτρου.

- Ρυθμιστής + = περ. 15 λεπτά

- Ρυθμιστής - = περ. 10 δευτερόλεπτα

Ρύθμιση ευαισθησίας (μόνο S) (εικ. 6.1 / E)

Το επιθυμητό όριο ευαισθησίας του προβολέα LED μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 έως 1.000 Lux.

- Ρυθμιστής σε θέση = Λειτουργία φωτός ημέρας (εξαρτάται από φωτεινότητα)

- Ρυθμιστής σε θέσηζ = Λειτουργία λυκόφωτος (περ. 2 Lux)

Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι σε θέση 🔊.

Υπόδειξη:

Κατά τη ρύθμιση της περιοχής κάλυψης προτείνεται:

- Επιλογή του βραχύτερου χρόνου.

- Πραγματοποιείτε ρύθμιση λυκόφωτος.

Υπόδειξη:

Μετά από κάθε διαδικασία απενεργοποίησης του προβολέα LED, η εκ νέου ανίχνευση κίνησης διακόπτεται για 1 περίπου δευτερόλεπτο. Μόνο αφού παρέλθει ο χρόνος αυτός μπορεί ο προβολέας LED να ενεργοποιήσει σε κίνηση πάλι το φως.

Αυτοδοκιμή (μόνο S)

Κατά τη θέση σε λειτουργία, το ηλεκτρονικό σύστημα εκτελεί αυτοέλεγχο για περ. 1 λεπτό. Κατόπιν ο αισθητήρας είναι ενεργός.

Ρύθμιση εμβέλειας / ευθυγράμμιση (μόνο S)

Ανάλογα με τις ανάγκες μπορεί να γίνει βέλτιστη ρύθμιση του ορίου ανίχνευσης.

Προστατευτικό φύλλο (μόνο S) (εικ. 6.2)

Η μεμβράνη κάλυψης εξυπηρετεί στην κάλυψη επιθυμητού αριθμού στοιχείων φακού και συνεπώς στον εξατομικευμένο περιορισμό της εμβέλειας. Εσφαλμένες μεταγωγές αποκλείονται ή παρακολουθούνται στοχευμένα επικίνδυνα σημεία.

(εικ. 6.3, εικ. 6.4, εικ. 6.5)

- Οι μάσκες κάλυψης μπορούν να κοπούν κατά μήκος των προαυλακωμένων χωρισμάτων σε κάθετη και σε οριζόντια θέση. (εικ. 6.2).

- Αφαιρείτε το δακτυλιωτό κάλυμμα.

- Οι μάσκες κάλυψης μπορούν να αναρτηθούν στο επάνω μέρος του φακού του αισθητήρα.

- Με προσαρμογή του δακτυλίου μάσκας σταθεροποιούνται οι μάσκες κάλυψης. (εικ. 6.2)

Μονάδα αισθητήρα (μόνο S)

Περιστρέφοντας το πλαίσιο του αισθητήρα κατά ± 80° είναι εφικτή επίσης η ρύθμιση ακριβείας.

- Περιστροφή μονάδας αισθητήρα οριζοντίως ± 80°. (εικ. 6.6)

Διάφορα:

Όρια περιστροφής κεφαλής προβολέα (εικ. 6.7)

7. Λειτουργία

Για ειδικά συστήματα αντιδιαρρηκτικού συναγερμού ο προβολέας LED δεν είναι κατάλληλος, διότι δεν διαθέτει την προδιαγεγραμμένη ασφάλεια έναντι σαμποτάζ. Οι καιρικές συνθήκες μπορεί να επηρεάσουν τη λειτουργία του προβολέα LED. Όταν επικρατεί ισχυρός άνεμος, χιονίζει, βρέχει, ρίχνει χαλάζι μπορεί να προκληθεί λάθος ενεργοποίηση, διότι δεν μπορεί να γίνει διαφοροποίηση μεταξύ ξαφνικών διακυμάνσεων θερμοκρασίας και πηγών θερμότητας.

8. Καθαρισμός και φροντίδα

Κίνδυνος λόγω ηλεκτρικού ρεύματος!

Η επαφή του νερού με ρευματοφόρα εξαρτήματα μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

- Καθαρίστε τη συσκευή σε στεγνή κατάσταση.

Κίνδυνος υλικών ζημιών!

Η χρήση λανθασμένου απορρυπαντικού μπορεί να προκαλέσει ζημιά στη συσκευή.

- Καθαρίστε τη συσκευή με ένα ελαφρά νοτισμένο πανί χωρίς απορρυπαντικό.

Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικατασταθεί.

9. Αποκατάσταση βλάβης

Συσκευή χωρίς τάση

– Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.
• Αντικαταστήστε την ελαττωματική ασφάλεια.

- Διακόπηκε το κύκλωμα.

• Ενεργοποιήστε τον διακόπτη δικτύου.
• Ελέγξτε το κύκλωμα με δοκιμαστικό τάσης.

- Βραχυκύκλωμα στο δίκτυο τροφοδοσίας.

- Ελέγξτε τις συνδέσεις.

Η συσκευή δεν ενεργοποιείται.

- Λανθασμένη επιλογή ρύθμισης ορίου ευαισθησίας.

- Ρυθμίστε εκ νέου τη φωτεινότητα απόκρισης.

- Διακόπτης δικτύου OFF.

- Ενεργοποιήστε τον διακόπτη δικτύου.

- Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.
• Αντικαταστήστε την ελαττωματική ασφάλεια.

– Εύρος ανίχνευσης πολύ μικρό ή εσφαλμένο.

- Εύρος ανίχνευσης πολύ μικρό ή εσφαλμένο.

• Ελέγχετε και ρυθμίζετε το εύρος ανίχνευσης.
• Πηγή φωτός ελαττωματική.
• Η πηγή φωτός δεν μπορεί να αλλαχθεί. Αντικαταστήστε πλήρως τη συσκευή.

Η συσκευή δεν απενεργοποιείται.

- Συνεχής κίνηση στην περιοχή ανίχνευσης.

• Ελέγξτε το εύρος ανίχνευσης.
• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης.

Η συσκευή ενεργοποιείται ανεπιθύμητα.

– Δίαρκής κίνηση εντός ορίων ανίχνευσης π.χ. λόγω ζώων, δέντρων ή αυτοκινήτων.

• Ελέγξτε το εύρος ανίχνευσης.
• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης.

– Συσκευή κινείται εξαιτίας π.χ. ανεμοριππών ή ισχυρής βροχόπτωσης.

- Συναρμολογείτε σε σταθερή επιφάνεια.

10. Απόσυρση

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται.

επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ:

Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

11. Δήλωση συμμόρφωσης

Με την παρούσα, η εταιρεία STEINEL GmbH, δηλώνει ότι το LS 150 S / LS 150 συμμορφώνεται με την Οδηγία 2014/53/ΕΕ.

Το πλήρες κείμενο της Δήλωσης Συμμόρφωσης της ΕΕ είναι διαθέσιμο στην ακόλουθη διεύθυνση Διαδικτύου:

www.steinel.de

12. Εγγύηση κατασκευαστή

Εγγύηση κατασκευαστή STEINEL GmbH,

Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Γερμανία

Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή.

Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται. Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις.

Σέρβις επισκευής: Για επισκευές μετά την πάρο- δο του χρόνου εγγύησης ή επισκευές ελαττωμά- των χωρίς εγγυητική απαίτηση απευθυνθείτε στο πλησιέστερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής.
