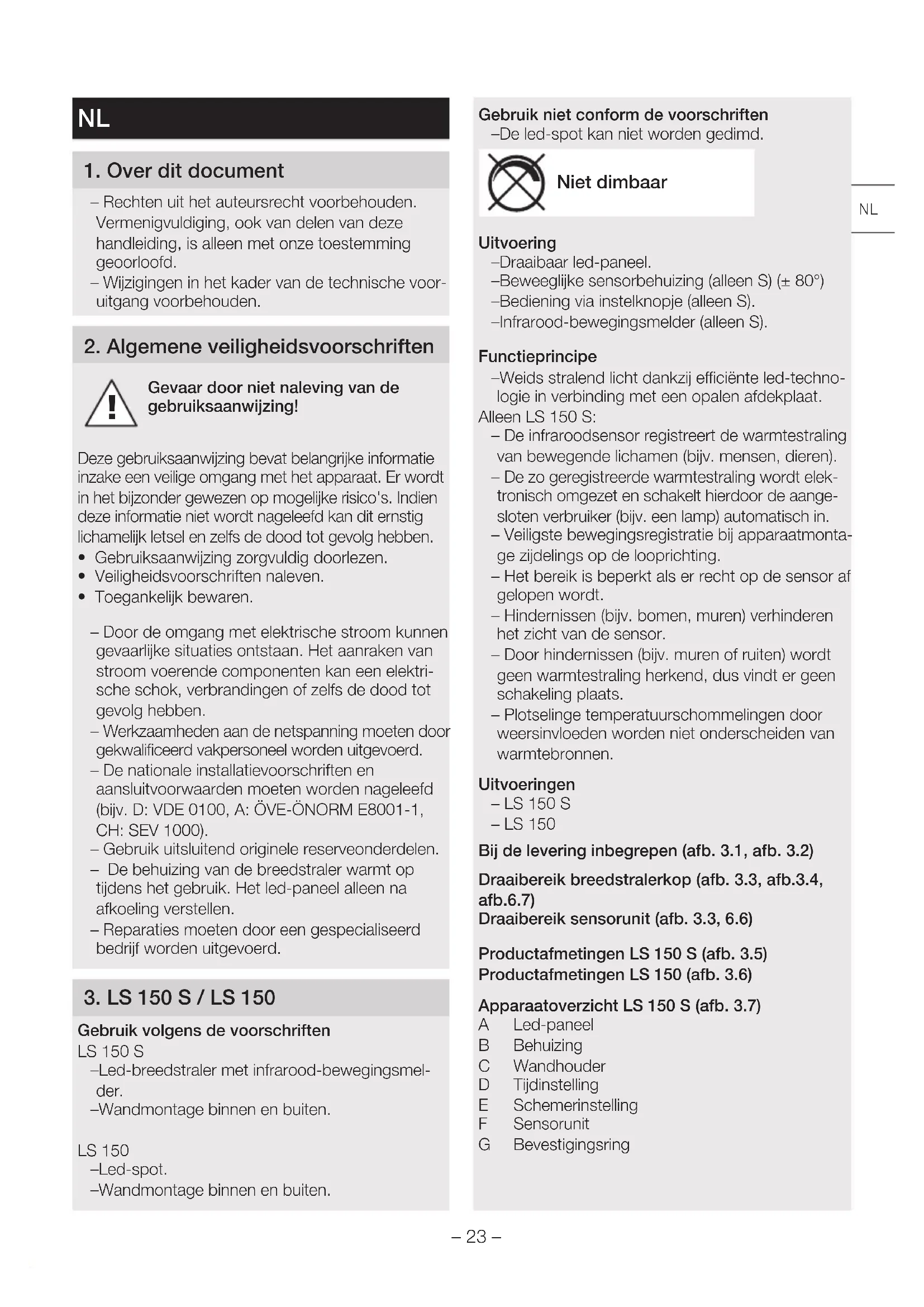

GEBRUIKSAANWIJZING LS 150 S STEINEL
NL.... 23 Instructies opvolgen!
- Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
- Wijzigingen in het kader van de technische vooruitgang voorbehouden.
2. Algemene veiligheidsvoorschriften
Gevaar door niet naleving van de gebruiksaanwijzing!
Deze gebruiksaanwijzing bevat belangrijke informatie inzake een veilige omgang met het apparaat. Er wordt in het bijzonder gewezen op mogelijke risico's. Indien deze informatie niet wordt nageleefd kan dit ernstig lichamelijk letsel en zelfs de dood tot gevolg hebben.
- Gebruiksaanwijzing zorgvuldig doorlezen.
- Veiligheidsvoorschriften naleven.
- Toegankelijk bewaren.
- Door de omgang met elektrische stroom kunnen gevaarlijke situaties ontstaan. Het aanraken van stroom voerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.
- Werkzaamheden aan de netspanning moeten door gekwalificeerd vakpersoneel worden uitgevoerd.
- De nationale installatievoorschriften en aansluitvoorwaarden moeten worden nageleefd (bijv. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
- Gebruik uitsluitend originele reserveonderdelen.
- De behuizing van de breedstraler warmt op tijdens het gebruik. Het led-paneel alleen na afkoeling verstellen.
- Reparaties moeten door een gespecialiseerd bedrijf worden uitgevoerd.
3. LS 150 S / LS 150
Gebruik volgens de voorschriften
LS 150 S
-Led-breedstraler met infrarood-bewegingsmelder.
–Wandmontage binnen en buiten.
LS 150
-Led-spot.
–Wandmontage binnen en buiten.
-De led-spot kan niet worden gedimd.
Niet dimbaar
Uitvoering
-Draaibaar led-paneel.
-Beweeglijke sensorbehuizing (alleen S) ( ± 80°)
-Bediening via instelknopje (alleen S).
-Infrarood-bewegingsmelder (alleen S).
Functieprincipe
-Weids stralend licht dankzij efficiënte led-technologie in verbinding met een opalen afdekplaat.
Alleen LS 150 S:
- De infraroodsensor registreert de warmtestraling van bewegende lichamen (bijv. mensen, dieren).
- De zo geregistreerde warmtestraling wordt elektronisch omgezet en schakelt hierdoor de aangesloten verbruiker (bijv. een lamp) automatisch in.
- Veiligste bewegingsregistratie bij apparaatmontage zijdelings op de looprichting.
- Het bereik is beperkt als er recht op de sensor af gelopen wordt.
- Hindernissen (bijv. bomen, muren) verhinderen het zicht van de sensor.
- Door hindernissen (bijv. muren of ruiten) wordt geen warmtestraling herkend, dus vindt er geen schakeling plaats.
- Plotselinge temperatuurschommelingen door weersinvloeden worden niet onderscheiden van warmtebronnen.
Uitvoeringen
Bij de levering inbegrepen (afb. 3.1, afb. 3.2)
Draaibereik breedstralerkop (afb. 3.3, afb.3.4, afb.6.7)
Draaibereik sensorunit (afb. 3.3, 6.6)
Productafmetingen LS 150 S (afb. 3.5)
Productafmetingen LS 150 (afb. 3.6)
Apparaatoverzicht LS 150 S (afb. 3.7)
A Led-paneel
B Behuizing
C Wandhouder
D Tijdinstelling
E Schemerinstelling
F Sensorunit
G Bevestigingsring
Apparaatoverzicht LS 150 S (afb. 3.8)
A Led-paneel
B Behuizing
C Wandhouder
Technische gegevens
$$
L S 1 5 0 S: 2 1 0 \times 1 5 5 \times 1 7 6 m m
$$
$$
L S 1 5 0: 1 7 8 \times 1 5 7 \times 1 7 8 m m
$$
-Afmetingen (H × B × D):
-Opgenomen vermogen (P _on ): 14,70 W
-Lichtstroom (120°): 1.375 lm
-Halfwaardehoek: 51°
-Efficiëntie: 94 lm/W
- Netaansluiting: 220–240 V, 50/60 Hz
-Kleurtemperatuur: 4.000 K (neutraal wit)
-Gemiddelde levensduur:
$$
L 7 0 B 5 0 \text { bij } 2 5 ^ {\circ} C: 3 6. 0 0 0 \text { uur }
$$
-Index kleurweergave: R_a=80
-Kleurconsistentie SDCM: beginwaarde 6
-Lichtsterkteverdeling:
- Verlicht oppervlak front: ca. 240 cm ^2
- Sensortechniek (alleen S): passief infrarood
-Stand-by sensor ( P_sb ) (alleen S): 0,50 W
-Registratiehoek (alleen S):
240° met 180° openingshoek
- Draaibereik van de sensorunit (alleen S): ± 80°
- Draaibereik van de breedstraler: horizontaal ± 40°
verticaal 110° tot -40°
- Tijdinstelling (alleen S): 10 sec. - 15 min.
- Schemerinstelling (alleen S): 2-1.000 lux
- Reikwijdte (alleen S): max. 12 m
- Bescherming: IP 44
-Veiligheidsklasse: I
- Slagvastheid: IK 03
- Omgevingstemperatuur: -10 °C tot +30 °C
- Energieklasse: dit product heeft
een lichtbron met energieklasse 'E'
4. Elektrische installatie
Aansluiting
De stroomtoevoer bestaat uit een 2- of 3-polige kabel:
L = fase (meestal zwart, bruin of grijs)
N = nuldraad (meestal blauw)
PE = aarde (groen / geel)
Opmerking:
De aardedraad hoeft bij dit product niet te worden aangesloten.
Aansluitingsdiagram (afb. 4.1)
De lichtbron van deze led-breedstraler kan niet worden vervangen. Mocht het noodzakelijk worden om die te vervangen (bijv. aan het einde van zijn levensduur), dan moet de complete led-breedstraler worden vervangen.
5. Montage
Gevaar door elektrische stroom!
Het aanraken van stroom voerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.
- De stroom uitschakelen en de spanningstoevoer onderbreken.
- Controleer m.b.v. een spanningstester dat er geen spanning op staat.
- Zorg ervoor dat de spanningstoevoer onderbroken blijft.
Gevaar voor beschadigingen!
Het verwisselen van de kabels kan kortsluiting tot gevolg hebben.
- Identificeer de aansluitkabels.
- Sluit de aansluitkabels opnieuw aan.
Montagevoorbereiding
- Alle onderdelen controleren op beschadigingen. Neem het product bij beschadigingen niet in gebruik.
- Geschikte montageplaats kiezen.
– Houd rekening met het bereik. (afb. 5.1)
- Houd rekening met de bewegingsregistratie.
(afb. 5.2, afb.5.3)
- Trillingsvrij.
- Registratiebereik vrij van hindernissen.
– Niet in een explosieve omgeving monteren.
- Niet op licht ontvlambare oppervlakken monteren.
- Geen zicht op het led-licht vanaf een korte afstand (< 20 cm).
- Montage led-breedstraler in horizontale positie (± 15°).
- De led-breedstraler correct afstellen. (afb. 5.4)
Montagestappen
6. Werking
Fabrieksinstellingen (alleen S)
Tijdinstelling (E): 10 seconden
Schemerinstelling (F): 1.000 lux, (dagmodus)
Alle functies kunnen alleen worden ingesteld bij verwijderde bevestigingsring.
Tijdinstelling (alleen S) (afb. 6.1 / D)
De gewenste brandduur van de led-breedstraler kan traploos van ca. 10 seconden tot max. 15 minuten worden ingesteld. De tijdklok wordt door iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart.
- Instelknopje + = ca. 15 minuten
- Instelknopje - = ca. 10 seconden
Schemerinstelling (alleen S) (afb. 6.1 / E)
De gewenste drempelwaarde van de led-breedstraler kan traploos van ca. 2 tot 1.000 lux worden ingesteld.
- Instelknopje op = daglichtstand (onafhankelijk van de lichtsterkte)
- Instelknopje op = schemerstand (ca. 2 lux)
Bij de instelling van het registratiebereik en bij de functietest bij daglicht moet het instelknopje op staan.
Opmerking:
Aanbeveling voor het instellen van het registratiebereik:
- kortste tijd kiezen.
- instelling bij schemering uitvoeren.
Opmerking:
Na iedere uitschakeling van de led-breedstraler is een hernieuwde bewegingsregistratie gedurende
ca. 1 seconde niet mogelijk. Pas na afloop van deze tijd kan de led-breedstraler bij beweging weer licht inschakelen.
Zelftest (alleen S)
De elektronica voert bij de ingebruikname gedurende ca. 1 minuut een zelftest uit. Daarna is de sensor actief.
Reikwijdte-instelling / afstelling (alleen S)
Het registratiebereik kan naar wens optimaal worden ingesteld.
Afdekfolie (alleen S) (afb. 6.2)
Met de afdekfolie kunnen zoveel lenssegmenten als gewenst worden afgedekt en kan dus de reikwijdte individueel worden verkleind. Foutieve schakelingen worden uitgesloten of risicoplaatsen worden doelgericht bewaakt. (afb. 6.3, afb.6.4, afb.6.5)
- Afdekplaatjes langs de inkepingen horizontaal of verticaal afknippen. (afb. 6.2).
- Bevestigingsring verwijderen.
- Afdekplaatjes boven in de sensorlens hangen.
- Door de bevestigingsring vast te draaien, worden de afdekplaatjes vast verankerd. (afb. 6.2)
Sensorunit (alleen S)
Door de sensorbehuizing ca. ± 80° te draaien kan bovendien een fijnafstelling worden uitgevoerd.
- Sensorunit ± 80° horizontaal draaien. (afb. 6.6)
Overige:
Draaibereik breedstralerkop (afb. 6.7)
7. Gebruik
Voor speciale inbraakalarminstallaties is de led-breedstraler niet geschikt, omdat de voorgeschreven sabotagebeveiliging hiervoor ontbreekt. Weersinvloeden kunnen de functie van de led-breedstraler beïnvloeden. Bij hevige windvlagen, sneeuw, regen of hagel kan een foutieve schakeling voorkomen, omdat de plotselinge temperatuurverschillen niet van warmtebronnen onderscheiden kunnen worden.
8. Schoonmaken en verzorgen
Gevaar door elektrische stroom!
Het contact van water met stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.
- Reinig het apparaat alleen in droge toestand.
Gevaar voor beschadigingen!
De lamp kan door het gebruiken van verkeerde schoonmaakmiddelen worden beschadigd.
- Reinig het apparaat met een licht bevochtigde doek zonder reinigingsmiddel.
Belangrijk: de regelaar kan niet worden vervangen.
9. Verhelpen van storingen
Apparaat zonder spanning.
– Zekering niet ingeschakeld of defect.
- Zekering inschakelen.
- Defecte zekering vervangen.
- Kabel onderbroken.
• Netschakelaar inschakelen.
- Kabel testen met spanningstester.
- Kortsluiting in de stroomtoevoer.
• Aansluitingen controleren.
De lamp schakelt niet in.
- Schemerinstelling verkeerd gekozen.
- Inschakellichtsterkte opnieuw instellen.
– Netschakelaar uit.
- Netschakelaar inschakelen.
– Zekering niet ingeschakeld of defect.
- Zekering inschakelen.
• Defecte zekering vervangen.
- Registratiebereik te klein of niet correct.
- Registratiebereik controleren en aanpassen.
– Lichtbron defect.
- De lichtbron kan niet worden vervangen. Het complete apparaat vervangen.
De lamp schakelt niet uit.
- Permanente beweging in het registratiebereik.
- Registratiebereik controleren.
- Indien nodig het registratiebereik verkleinen of veranderen.
Het apparaat schakelt ongewenst aan.
- Bewegingen in het registratiebereik, bijv. door dieren, bomen of auto's.
- Registratiebereik controleren.
- Indien nodig het registratiebereik verkleinen of veranderen.
- Het apparaat beweegt door bijv. windvlagen of neerslag.
- Het apparaat op een vaste ondergrond monteren.
10. Verwijderen
Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.
e elektrische apparaten niet bij het huisvuil!
Alleen voor EU-landen:
Conform de geldende Europese richtlijn voor gebruikte elektrische en elektronische appara- tuur en hun implementatie in het nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecy- cled te worden.
Hiermee verklaart de firma STEINEL GmbH, dat de LS 150 S / LS 150 aan richtlijn 2014/53/EU voldoet. De volledige tekst van de EU-conformiteitsver klaring is beschikbaar onder het volgende internet adres: www.steinel.de
12. Fabrieksgarantie
Fabrieksgarantie van de firma STEINEL GmbH, Dieselstraße80-84, DE-33442Herzebrock-Clarholz, Duitsland
Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:
De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten.
U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.
De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar (bij producten uit de XLED home-serie 5 jaar) vanaf de datum van aankoop van het product.
Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.
Wettelijke rechten bij gebreken, kosteloosheid
De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.
Uitzonderingen op de garantie
Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten:
-bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,
-bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd,
-wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn,
-indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,
-wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,
-bij transportschade of -verliezen.
Geldigheid van het Duitse recht
Op deze voorwaarden is Duits recht van toe-passing, het Weens Koopverdrag (CISG) wordt uitgesloten.
Garantie claimen
Indien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen.
