LIETOŠANAS INSTRUKCIJA LS 150 S STEINEL

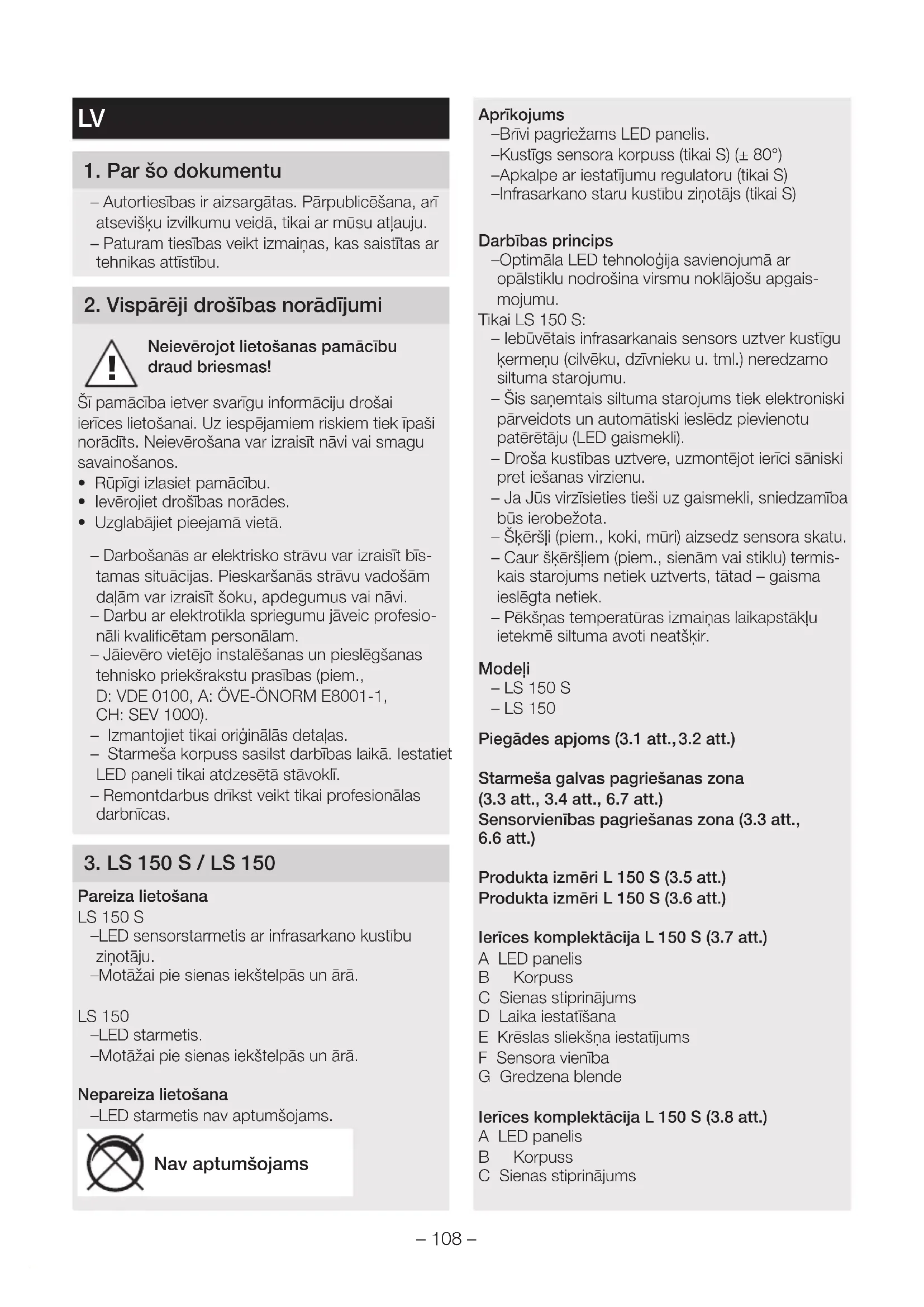

LV ..... 108 Pievērsiet uzmanību teksta daļai!

– Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.
– Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.

2. Vispārēji drošības norādījumi

Neievērojot lietošanas pamācību draud briesmas!

Šī pamācība ietver svarīgu informāciju drošai ierīces lietošanai. Uz iespējamiem riskiem tiek īpaši norādīts. Neievērošana var izraisīt nāvi vai smagu savainošanos.

• Rūpīgi izlasiet pamācību.
- levērojiet drošības norādes.
- Uzglabājiet pieejamā vietā.

– Darbošanās ar elektrisko strāvu var izraisīt bīstamas situācijas. Pieskaršanās strāvu vadošām dalām var izraisīt šoku, apdegumus vai nāvi.
- Darbu ar elektrotīkla spriegumu jāveic profesionāli kvalificētam personālam.
– Jäievēro vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasības (piem.,
D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Izmantojiet tikai oriğinālās detalas.
- Starmeša korpuss sasilst darbības laikā. lestatiet LED paneli tikai atdzesētā stāvoklī.
- Remontdarbus drīkst veikt tikai profesionālas darbnīcas.

3. LS 150 S / LS 150

Pareiza lietošana

LS 150 S

-LED sensorstarmetis ar infrasarkano kustību ziņotāju.

-Motāžai pie sienas iekštelpās un ārā.

LS 150

-LED starmetis.

-Motāžai pie sienas iekštelpās un ārā.

Nepareiza lietošana

-LED starmetis nav aptumšojams.

Nav aptumšojams

Aprikojums

-Brīvi pagriežams LED panelis.
-Kustīgs sensora korpuss (tikai S) (± 80°)
-Apkalpe ar iestatijumu regulatoru (tikai S)
-Infrasarkano staru kustību ziņotājs (tikai S)

Darbības princips

-Optimāla LED tehnoloģija savienojumā ar opālstiklu nodrošina virsmu noklājošu apgaismojumu.

Tikai LS 150 S:

– lebūvētais infrasarkanais sensors uztver kustīgu mermeņu (cilvēku, dzīvnieku u. tml.) neredzamo siltuma starojumu.
- Šis saņemtais siltuma starojums tiek elektroniski pārveidots un automatiski ieslēdz pievienotu patērētāju (LED gaismekli).
– Droša kustības uztvere, uzmontējot ierīci sāniski pret iešanas virzienu.
– Ja Jūs virzīsieties tieši uz gaismekli, sniedzamība būs ierobežota.
– Škēršli (piem., koki, mūri) aizsedz sensora skatu.
– Caur škēršliem (piem., sienām vai stiklu) termiskais starojums netiek uztverts, tātad – gaisma ieslēgta netiek.
– Pēkšnas temperatūras izmainas laikapstāklu ietekmē siltuma avoti neatšķir.

Modeli

- LS 150 S

- LS 150

Piegādes apjoms (3.1 att., 3.2 att.)

Sensorvienības pagriešanas zona (3.3 att., 6.6 att.)

Produkta izmēri L 150 S (3.5 att.)

Produkta izmēri L 150 S (3.6 att.)

Ierīces komplektācija L 150 S (3.7 att.)

A LED panelis
B Korpuss
C Sienas stiprinājums
D Laika iestatīšana
E Krēslas sliekšna iestatījums
F Sensora vieniba
G Gredzena blende

Ierīces komplektācija L 150 S (3.8 att.)

A LED panelis
B Korpuss
C Sienas stiprinājums

Tehniskie dati

$$ \begin{array}{l} - I z m \bar {e} r i (A x P x D z): \ L S 1 5 0 S: 2 1 0 \times 1 5 5 \times 1 7 6 m m \ L S 1 5 0: 1 7 8 \times 1 5 7 \times 1 7 8 m m \ \end{array} $$

$$ - \text { Jaudas patērinš } (P _ {\text { on }}): 1 4, 7 0 W $$

$$ - \text { G a i s m a s p l u s m a } (1 2 0 ^ {\circ}): 1. 3 7 5 \mathrm{lm} $$

$$ - \text { P u s l e n k i s }: 5 1 $$

$$ - \text { Efektivit } \bar {\text { t }} \text { e: } 9 4 \text { lm / W } $$

- Barošanas spriegums: 220–240 V, 50/60 Hz

$$ \begin{array}{l} - \text {Gaismas krāsas temperatūra:} \ 4. 0 0 0 K (\text {neitrāli balta}) \end{array} $$

$$ - \text { Vidējs dzīves ilgums: } $$

$$ L 7 0 B 5 0 \text { pie } 2 5 ^ {\circ} C: 3 6. 0 0 0 \text { stundas } $$

$$ R _ {a} = 8 0 $$

$$ - \text { Krāsas attēlošanas indekss: } $$

- Krāsas konstistence SDCM: Sākuma vērtība 6

$$ - \text { G a i s m a s s t i p r u m a s a d a l i j u m s } $$

- Projicētais laukums priekšā: apm. 240 cm²

- Sensortechnika (tikai S): Pasīvs-infrasarkans

-Standby sensors ( P_sb ) (tikai S): 0,50 W

$$ - U z t v e r e s l e n k i s (t i k a i S): $$

$$ 2 4 0 ^ {\circ} \text { ar } 1 8 0 ^ {\circ} \text { atvēruma lenki } $$

- Sensorvienības pagriešanas zona (tikai S): ± 80°

$$ - \text { Starmeša pagriešanas rādiuss: } $$

$$ h o r i z o n t \bar {a} l i: \pm 4 0 ^ {\circ} $$

$$ + 1 1 0 ^ {\circ} \text { l i d } z - 4 0 ^ {\circ} \text { v e r t i k a l i } $$

- Laika iestatišana (tikai S): 10 s – 15 min

$$ - \text { Krēslas sliekšna iestatijums (tikai S): } $$

$$ 2 - 1. 0 0 0 \mathrm{Lux} $$

- Sniedzamība (tikai S): maks.12 m

- Aizsardzības veids: IP 44

- Aizsardzības klase:

- Apkārtējā temperatūra: -10 °C līdz +30 °C

$$ - E n e r ğ i j a s e f e k t i v i t ā t e s k l a s e: $$

Šai precei ir gaismas avots ar "E" energijas efektivitātes klasi.

4. Elektriskā instalācija

Pieslēgšana

Tikla pievadvadu veido 2 vai 3 dzīslu kabelis:

L = fāze (parasti melns, brūns vai pelēks)

N = nulles vads (parasti zils)

PE = zemējums (zalš / dzeltens)

Norāde!

Šī ierīce nav jāpieslēdz zemējumam.

Pieslēgumu diagramma (4.1 att.)

Šī LED starmeša gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss LED starmetis.

LED LED

5. Montāža

Risks saistībā ar elektrisko strāvu!

Pieskaršanās strāvu vadošām dalām var izraisīt šoku, apdegumus vai nāvi.

• Atslēdziet strāvu un pārtrauciet sprieguma padevi.
• Pârbaudiet ar sprieguma testeri, vai sprieguma vairs nav.
• Pärliecinieties, ka sprieguma padeve paliek pärtraukta.

Bojājumu risks!

Pieslēguma kabeļu sajaukšana var izraisīt īssavie- nojumu.

• Identificējiet pieslēguma kabelus.
• No jauna savienojiet pieslēguma kabelus.

• Sagatavošanās montāžai

• Pārbaudiet visas detalas, vai tās nav bojātas. Bojājumu gadījumā nelietojiet produktu.
• Izvēlieties piemērotu montāžas vietu.

- Nemiet vērā sniedzamību. (5.1 att.)

– Nemiet vērā kustību uztveri. (5.2 att., 5.3 att.)

– Izvairieties no vibrācijas.

– Uztveres laukā nav škēršli.

– Gaismekli nedrīkst montēt sprādzienbīstamās zonās.

– Nemontējiet ierīci pie viegli uzliesmojošām virsmām.

- Neskatieties LED gaismekī no tuva attāluma (< 20 cm).

- LED starmetis ir jāmontē horizontālā stāvokī (± 15°).

- Iestatiet LED starmeti pareizi. (5.4 att.)

Montāžas soli

• Pārbaudiet, lai strāas pievade būtu pārtraukta. (4.1 att.)
• Atskrūvējiet drošības skrūvi. (5.5 att.)
• Atvienojiet korpusu no sienas turētāja. (5.5 att.)
• Atvienojiet iespraužamās spailes no sienas stiprinājuma. (5.6 att.)
• Atzīmējiet urbuma vietas. (5.7 att.)

• Izurbiet caurumus un ievietojiet dībelus. (5.8 att.)

• Izduriet membrānu. Nomainiet blīvbāzni, izvelciet kabeli (virsapmetuma pievads). (5.9 att.)

• Nolociet vienu no abām cilpām. Izduriet membrānu. Izvelciet kabeli (virsapmetuma pievads).(5.10 att.)
• Pievienojiet pieslēguma kabeli. (5.11 att.)
  • Savienojiet kontaktpaili. (5.11 att.)
• Uzspraudiet korpusu uz sienas stiprinājuma. (5.12 att.)
• leskrūvējiet drošības skrūvi. (5.13 att.)
  • leslēdziet elektrības apgādi. (5.13 att.)
• Veiciet iestatišanu. →“6. Funkcijas”

6. Funkcijas

Rūpnīcas iestatījumi (tikai S)

Laika iestatijums (E): 10 sekundes Krēslas sliekšņa iestatijums (F): 1.000 luksi, (dienas režīms)

Visas funkcijas var iestatīt tikai pie nonēmtas gredzena blendes.

Laika iestatijums (tikai S) (6.1 / D att.)

Vēlamo LED starmeša degšanas ilgumu iespējams iestatīt bez pakāpēm no apm. 10 s līdz maks.

15 min. Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna.

• lestatijumu regulators + = apm. 15 minūtes
• lestatijumu regulators - = apm. 10 sekundes

Krēslas sliekšna iestatījums (tikai S) (6.1 / E att.)

Vēlamo LED starmeša reakcijas slieksni iespējams bez pakāpēm iestatīt robežās no 2 – 1.000 luksiem.

- lestatišnas slēdzis iestatīts uz☀ = dienasgaismas režīms (atkarībā no apgaismojuma)

- lestatišanas slēdzis iestatīts uz = krēslas režīms (apm. 2 luksi)

lestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret 🙏.

Norāde!

leteikums uztveres lauka iestatišanai:

• Izvēlieties īsāko laiku.
• lestatiet klēslas laikā.

Norāde!

Pēc katras LED starmeša izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika beigām, uztverot kustību, LED starmetis atkal ieslēgsies.

Pašpārbaude (tikai S)

ledarbinot, elektrotehnika apm. 1 minūti veic paš-pārbaudi. Pēc tam sensors ir aktīvs.

Sniedzamības iestatīšana / justēšana (tikai S)

Uztveres zonu var optimāli iestatīt pēc vajadzības.

Nosegfolija (tikai S) (6.2 att.)

Komplektācijā ietilpstošā nosegfolija kalpo neno-teikta skaita lēcas segmentu nosegšanai, tātad individuālai sniedzamības samazināšanai. Klūdaini slēgumi tiek izslēgti vai bīstamās vietas tiek mērķtie-cīgi pārraudzītas. (6.3 att., 6.4 att., 6.5 att.)

• Nosegblendes iespējams atdalīt pa markētajām horizontalālajām un vertikālajām līnijām vai aī izgriezt ar škērēm. (6.2 att.)
• Nonemtiet gredzena blendi.
• Nosegblendas iekarināmas sensora lēcas augšējā dalā.
• Uzliekot gredzena blendi, nosegblendes ir nostiprinātas. (6.2 att.)

Sensora vienība (tikai S)

Turklāt, pagriežot sensora korpusu par ± 80h, iespējama vēl precīzāka uztveres lauka iestatīšana.

- Sensorvienības pagriešanas zona: horizontāli ± 80°. (6.6 att.)

Cits:

LED starmetis nav piemērots speciālām pretie-laušanās signalizācijām, jo tas nav aprīkots ar priekšrakstos noteikto aizsardzību pret apzinātu bojāšanu. Laika apstāklī var ietekmēt LED starmeša funkcionēšanu. Stipru vēja brāzmu, sniega, lietus un krusas dēļ sensors var patvalīgi ieslēgties, jo tas nevar atšķirt pēkšņas temperatūras svārstības no siltuma avota.

8. Tīrīšana un kopšana

Risks saistībā ar elektrisko strāvu!

Üdens kontakts ar strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Tīriet tikai sausu ierīci.

Bojājumu risks!

lerīci var sabojāt, lietojot nepareizus tīrīšanas līdzeklus.

- Tīriet ierīci ar viegli mitru lupatiņu bez tīrīšanas līdzekla.

Svarīgi! Bateriju ierīce nav nomaināma.

230V LED

9. Traucējumu novēršana

lerīcei netiek pievadīta strāva.

– Drošinātājs nav ieslēgts vai ir bojāts.

• leslēdziet drošinātāju.
• Nomainiet bojāto drošinātāju.

- Bojāts kabelis.

• leslēdziet tīkla slēdzi.
• Pärbaudiet kabeli ar sprieguma testeri.

– Issavienojums tīkla pievadvadā.

• Pārbaudiet pieslēgumus.

lerīce neieslēdzas.

- Krēslas sliekšna iestatījums izvēlēts nepareizi.

- lestatiet reakcijas slieksni no jauna.

- Izslēgts tīkla slēdzis.

- leslēdziet tīkla slēdzi.

– Drošinātājs nav ieslēgts vai ir bojāts.

- leslēdziet drošinātāju.

- Nomainiet bojāto drošinātāju.

– Uztveres lauks ir pārāk mazs vai nav pareizs.

- Pārbaudiet un justējiet uztveršanas zonu.

– Gaismas avots ir bojāts.

- Gaismas avots nav nomaināms. Nomainiet visu ierīci.

lerīce neizslēdzas.

– Nepārtraukta kustība uztveršanas zonā.

• Pārbaudiet uztveršanas zonu.
- Pie vajadzības ierobežojiet vai izmainiet uztveres zonu.

Ierīce ieslēdzas nevajadzīgi.

– Nepārtraukta kustība uztveršanas zonā, piem., dzīvnieki, koki vai automašīnas.

• Pārbaudiet uztveršanas zonu.
• Pie vajadzības ierobežojiet vai izmainiet uztveres zonu.

– Gaismeklis šūpojas, piem., stipra vēja brāzmās vai stipros nokrišnos.

- Lampu piemontët pie stingras pamatnes.

10. Utilizācija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

metiet elektroierīces parastajos atkritumos!

Tikai ES valstm:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionalās tiesībās, nefunkcionējošas ierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

11. Atbilstības deklarācija

Ar šo STEINEL GmbH paziņo, ka radioiekārta LS 150 S / LS 150 atbilst direktīvai 2014/53/ES. Visu ES atbilstības deklarācijas tekstu Jūs varat izlasīt: www.steinel.de

12. Ražotāja garantija

Ražotāja garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Vācija Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pārbaudei.

Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas klūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā arī kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodalai.

Remonta serviss: Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkal-pošanas centrā, lai novērstu bojājumus.
