KASUTUSJUHEND LS 150 S STEINEL

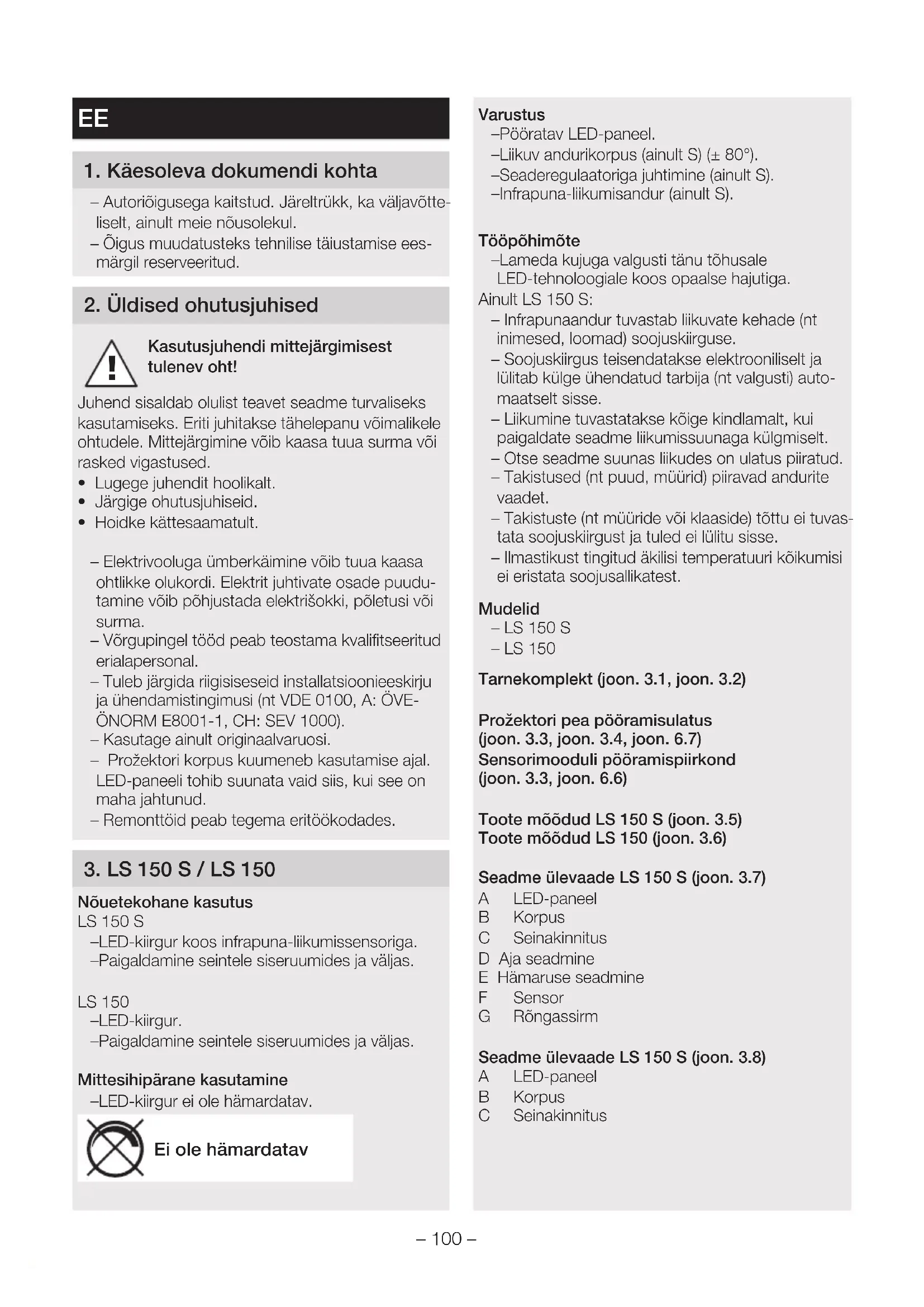

EE ..... 100 Järgige tekstiosa!

1. Käesoleva dokumendi kohta

– Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul.
– Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

2. Üldised ohutusjuhised

Kasutusjuhendi mittejärgimisest tulenev oht!

Juhend sisaldab olulist teavet seadme turvaliseks kasutamiseks. Eriti juhitakse tähelepanu võimalikele ohtudele. Mittejärgimine võib kaasa tuua surma või rasked vigastused.

• Lugege juhendit hoolikalt.
  • Järgige ohutusjuhiseid.
  • Hoidke kättesaamatult.

– Elektrivooluga ümberkäimine võib tuua kaasa ohtlikke olukordi. Elektrit juhtivate osade puudutamine võib põhjustada elektrišokki, põletusi või surma.

– Vörgupingel tööd peab teostama kvalifitseeritud erialapersonal.

– Tuleb järgida riigisiseseid installatsioonieeskirju ja ühendamistingimusi (nt VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Kasutage ainult originaalvaruosi.

- Prožektori korpus kuumeneb kasutamise ajal. LED-paneeli tohib suunata vaid siis, kui see on maha jahtunud.

– Remonttöid peab tegema eritöökodades.

3. LS 150 S / LS 150

Nõuetekohane kasutus

LS 150 S

-LED-kiirgur koos infrapuna-liikumissensoriga.

-Paigaldamine seintele siseruumides ja väljas.

LS 150

-LED-kiirgur.

–Paigaldamine seintele siseruumides ja väljas.

Mittesihipärane kasutamine

-Lameda kujuga valgusti tänu tõhusale LED-tehnoloogiale koos opaalse hajutiga.

Ainult LS 150 S:

• Infrapunaandur tuvastab liikuvate kehade (nt inimesed, loomad) soojuskiirguse.
• Soojuskiirgus teisendatakse elektrooniliselt ja lülitab külge ühendatud tarbija (nt valgusti) automaatselt sisse.
  – Liikumine tuvastatakse köige kindlamalt, kui paigaldate seadme liikumissuunaga külgmiselt.
• Otse seadme suunas liikudes on ulatus piiratud.
• Takistused (nt puud, müürid) piiravad andurite vaadet.
• Takistuste (nt müüride või klaaside) töttu ei tuvas-tata soojuskiirgust ja tuled ei lülitu sisse.
  – Ilmastikust tingitud äkilisi temperatuuri köikumisi ei eristata soojusallikatest.

Mudelid

• LS 150 S
• LS 150

Tarnekomplekt (joon. 3.1, joon. 3.2)

Prožektori pea pööramisulatus (joon. 3.3, joon. 3.4, joon. 6.7)

Sensorimooduli pööramispiirkond (joon. 3.3, joon. 6.6)

Toote mõõdud LS 150 S (joon. 3.5)

Toote mõõdud LS 150 (joon. 3.6)

Seadme ülevaade LS 150 S (joon. 3.7)

A LED-paneel
B Korpus
C Seinakinnitus
D Aja seadmine
E Hämaruse seadmine
F Sensor
G Röngassirm

Seadme ülevaade LS 150 S (joon. 3.8)

A LED-paneel
B Korpus
C Seinakinnitus

Tehnilised andmed

-Mõõtmed (K × L × S):

$$ L S 1 5 0 S: 2 1 0 \times 1 5 5 \times 1 7 6 m m $$

$$ L S 1 5 0: 1 7 8 \times 1 5 7 \times 1 7 8 m m $$

-Võimsustarve (P _on ): 14,70 W

-Valgusvoog (120°): 1.375 lm

-Kiirgusnurk: 51°

-Tōhusus: 94 lm/W

-Võrguühendus: 220-240 V, 50/60 Hz

-Keskmine möötmise tööiga:

$$ L 7 0 B 5 0 \text { temperatuuril } 2 5 ^ {\circ} C; 3 6. 0 0 0 \text { tundi } $$

-Värvuse taasesitusindeks: R _a = 80

-Värvikonsistents SDCM: Algväärtus: 6

-Valgustugevuse jaotus:

- Projitseeritav pindala ees: u 240 cm ^2

- Anduritehnika (ainult S): passiivne infrapuna

-Ooterežiim (sensor) (P_sb) (ainult S): 0,50 W

-Tuvastusnurk (ainult S):

$$ 2 4 0 ^ {\circ} \text { avatusnurgaga } 1 8 0 ^ {\circ} $$

-Sensorimooduli pööramispiirkond (ainult S):

$$ \pm 8 0 ^ {\circ} $$

-Prožektori pööramispiirkond:

$$ h o r i s o n t a a l n e: \pm 4 0 ^ {\circ} $$

$$ \text { vertikaalne } + 1 1 0 ^ {\circ} \text { kuni } - 4 0 ^ {\circ} $$

- Kellaaja seadmine (ainult S): 10 s–15 min

-Hämarusnivoo seadistamine (ainult S):

$$ 2 - 1. 0 0 0 \mathrm{lx} $$

- Tööraadius (ainult S): max 12 m

- Kaitseliik: IP 44

- Kaitseklass:

- Löögikindlus: IK 03

- Keskkonnatemperatuur: -10 °C kuni +30 °C

- Energiatõhususe klass: Selles tootes on

energiatõhususklassi "E" valgusallikas

4. Elektriinstallatsioon

Ühendus

Võrgutoitejuhe koosneb 2- või 3-soonelisest

kaablist:

L = faas (enamasti must, pruun või hall)

N = neutraaljuht (enamasti sinine)

PE = kaitsejuht (roheline / kollane)

Märkus

Kaitsejuht ei pea olema selle tootega ühendatud.

Ühendusskeem (joon. 4.1)

Selle LED-prožektori valgusallikat ei saa vahetada; kui valgusallikas tuleb välja vahetada (nt selle eluea lõppemisel), tuleb asendada kogu valgusti.

Oht elektrilöögi töttu!

Elektrit juhtivate osade puudutamine võib põhjustada elektrišokki, põletusi või surma.

• Lülitage vool välja ja katkestage pingetoide.
• Kontrollige pingetestriga pingevabadust.
• Tehke kindlaks, et pingetoide jääb katkestatuks.

Materiaalsete kahjude oht!

Ühendusjuhtmete omavaheline äravahetamine vöib lühise pöhjustada.

• Identifitseerige ühendusjuhtmed.
• Ühendage ühendusjuhtmed uuesti.

Paigalduse ettevalmistus

• Kontrollige köiki koostedetaile kahjustuste suhtes. Ärge võtke toodet kahjustuste korral käiku.

• Valige sobiv paigalduskoht.

• Arvestage tööraadiust. (joon. 5.1)

• Arvestage liikumise tuvastamist.

(joon. 5.2, joon. 5.3)

• Vibratsioonivaba.
  – Tuvastuspiirkond on takistustest vaba.
  – Ei ole plahvatusohtlik piirkond.
  – Ei ole kergesti süttiv pind.
• LED-valgustisse ei saa lähedalt sisse vaadata (< 20 cm).
• LED-prožektor peab olema paigaldatud horisontaalasendisse (± 15°).

- Suunake LED-prožektorid õigesse suunda. (joon. 5.4)

Montaažisammud

• Kontrollige, et pingetoide on välja lülitatud. (joon. 4.1)
  • Keerake lukustuskruvi lahti (joon. 5.5)
• Keerake korpus seinahoidiku küljest lahti (joon. 5.5)
• Eemaldage pistiku klemm seinahoidiku küljest. (joon. 5.6)
  • Märgistage puurimisavad. (joon. 5.7)

• Puurige avad ja pange tüüblid sisse. (joon. 5.8)

• Torgake veekindel kate läbi. Sisestage tihendkork, juhtige kaabel läbi (toitejuhe süvispaigalduseks). (joon. 5.9)

• Painutage üks katetest maha. Torgake veekindel kate läbi. Juhtige kaabel läbi (toitejuhe pindpai-galduseks). (joon. 5.10)
• Ühendage ühenduskaabel külge. (joon. 5.11)
• Ühendage pistiku klemmid. (joon. 5.11)
• Asetage korpus seinahoidikule. (joon. 5.12)
  • Kinnitage lukustuskruvi (joon. 5.13)
  • Lülitage voolutoide sisse. (joon. 5.13)
• Teostage seaded.
  →“6. Talitlus”

6. Talitlus

Tehaseseadistused (ainult S)

Aja seadmine (E): 10 sekundit

Hämaruse seadmine (F): 1.000 luksi (päevarežiim)

Kõiki funktsioone saab seadistada ainult mahatõmmatud rõngassirmi korral.

Aja seadmine (ainult S) (joon. 6.1 / D)

LED-prožektori soovitud valgustuskestust saab vahemikus u 10 sekundist kuni 15 minutini sujuvalt muuta. Enne selle aja möödumist käivitatakse taimer iga tuvastatud liikumisega uuesti.

- Reguleerseade + = u 15 min

- Reguleerseade - = u 10 sek

Hämaruse seadmine (ainult S) (joon. 6.1 / E)

LED-prožektori soovitud rakendumisläve saab u

2 kuni 1.000 luksi vahemikus sujuvalt seadistada.

- Seadistusregulaatori asend ^☆ = päevavalgusrežiim (valgustusest söltumatu)

- Seaderegulaatori asend peale seatud = hämardusrežiim (u 2 lx.)

Tuvastuspiirkonna seadmisel ja päevavalguses talitlustesti läbiviimisel peab seaderegulaator peal paiknema.

Märkus

Soovitused tuvastuspiirkonna seadistamise kohta.

- Valige lühim aeg.

- Seadistage hämaruses.

Märkus

Uute liikumiste tuvastamine on pärast LED-prožektori igakordset väljalülitustoimingut u 1 sekundiks katkestatud. Alles selle aja möödudes saab LED-prožektor liikumise korral taas valgustust lülitada.

Enesetest (ainult S)

Kasutusele võtmisel teostab elektroonika u 1 minuti jooksul enesetesti. Seejärel on sensor aktiivne.

Mõõtepiirkonna seadistamine / justeerimine (ainult S)

Olenevalt vajadusest saab tuvastuspiirkonda optimaalselt seadistada.

Kattekile (ainult S) (joon. 6.2)

Kattekilega saab katta soovitud hulga läätseelemente ning sellega tuvastuspiirkonda individuaalselt piirata. Valelülitused on välistatud ja jälgitakse vaid ohtlikke kohti. (joon. 6.3, joon. 6.4, joon. 6.5)

• Eraldage katted piki varem punkteeritud jaotuskohti horisontaalselt ja vertikaalselt. (joon. 6.2)
  • Tõmmake rõngaskate maha.
• Riputage katted anduriläätse ülaosale.
• Röngaskatte paigaldamisega kinnitatakse katted oma kohale. (joon. 6.2)

Andur (ainult S)

Peale selle on võimalik peenhäälestus sensori korpuse ± 80° pööramisega.

– Pöörake andurimoodulit horisontaalselt ± 80°.

(joon. 6.6)

Muu:

Prožektori pea pööramisulatus (joon. 6.7)

7. Kasutus

Spetsiaalsete sissemurdmise häiresüsteemide jaoks LED-prožektor ei sobi, kuna sel puudub ettenähtud sabotaažikaitse. Ilmastikutingimused võivad LED-prožektori talitlust mõjutada. Tugevate tuuleiilide, lume, vihma ja rahe korral võib esineda väärlülitusi, sest äkilisi temperatuurimuutusi pole võimalik soojusallikatest eristada.

8. Puhastamine ja hoolitsus

Oht elektrilöögi töttu!

Elektrit juhtivate osade kokkupuude veega võib põhjustada elektrišokki, põletusi või surma.

- Puhastage seadet ainult siis, kui see on kuiv.

Materiaalsete kahjude oht!

Valede puhastusvahendite tõttu võib seade kahjustada saada.

- Puhastage seadet pisut niisutatud lapiga ja ärge kasutage puhastusvahendeid.

Pomembno: Krmilna naprava ni zamenljiva.

230V LED

9. Törgete körvaldamine

Pingeta seade.

– Kaitse ei ole sisse lülitatud või on rikkis.

• Lülitage kaitse sisse.
• Vahetage rikkis kaitse välja.

- Juhe katkenud.

• Lülitage vörgulüliti sisse.
- Kontrollige juhet pingetestriga.

- Kontrollige ühendusi

Seade ei lülitu sisse.

– Hämaruseseadistus valesti valitud.
- Seadistage uuesti rakendumisheledus.

- Kaitse ei ole sisse lülitatud või on rikkis.

• Lülitage kaitse sisse.
  • Vahetage rikkis kaitse välja.

– Tuvastuspiirkond on liiga väike või vale.

- Kontrollige ja justeerige tuvastuspiirkonda.

- Valgusallikas on rikkis.

- Valgusallikas ei ole vahetatav. Vahetage kogu seade välja.

Seade ei lülitu välja.

– Pidev liikumine tuvastuspiirkonnas.

• Kontrollige tuvastuspiirkonda.
• Vajadusel piirake või muutke tuvastuspiirkonda.

Seade lülitub soovimatult sisse.

– Liikumine tuvastuspiirkonnas, nt loomade, puude või autode tõttu.

• Kontrollige tuvastuspiirkonda.
• Vajadusel piirake või muutke tuvastuspiirkonda.

– Seade liigub nt tuuleiilide või tugeva saju tõttu.

• Paigaldage seade tugevale aluspinnale.

10. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

e visake elektriseadmeid olmejäätmetehulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises õiguses tuleb kasutuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

11. Vastavusdeklaratsioon

Siinkohal kinnitab STEINEL GmbH, et LS 150 S / LS 150 vastab direktiivile 2014/53/EL.

ELi ühilduvusdeklaratsiooni täisteksti leiate alljärgnevalt internetiaadressilt:

www.steinel.de

12. Tootja garantii

Steineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel läbinud pistelise kontrolli.

Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast.

Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud.Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.

Remonditeenus: Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta lähimast teenindusjaa-mast järele.

AASTAT

TOOTJA

GARANTIID
