MANUAL DE UTILIZARE LS 150 S STEINEL

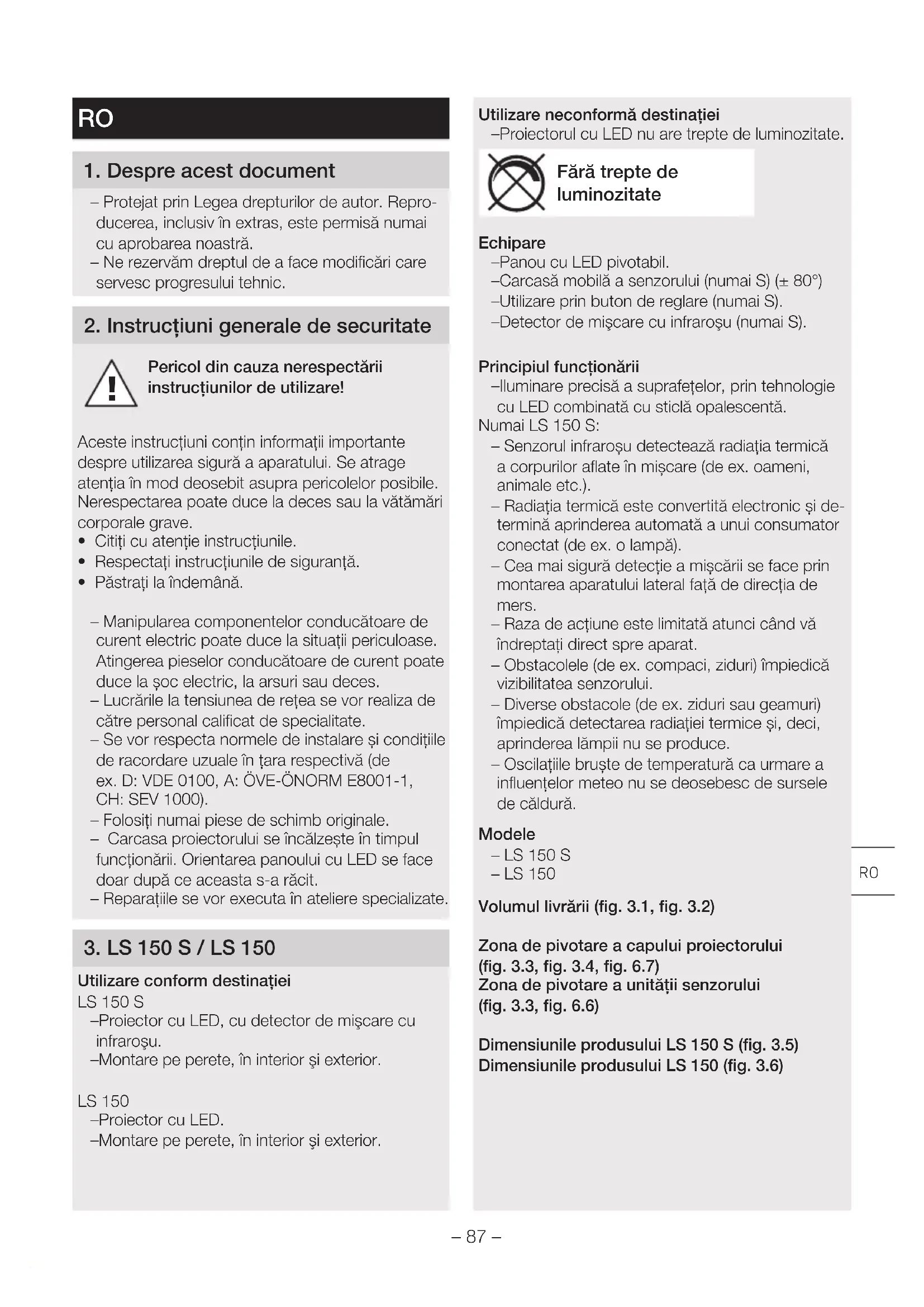

RO ..... 87 Respectați instrucțiunile următoare!

1. Despre acest document

- Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.

- Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.

2. Instructiuni generale de securitate

Pericol din cauza nerespectării instrucțiunilor de utilizare!

Aceste instrucțiuni conțin informații importante despre utilizarea sigură a aparatului. Se atrage atenția în mod deosebit asupra pericolelor posibile. Nerespectarea poate duce la deces sau la vătămări corporale grave.

• Citiți cu atenție instrucțiunile.
• Respectați instrucțiunile de siguranță.
• Păstrați la îndemână.

- Manipularea componentelor conducătoare de curent electric poate duce la situații periculoase. Atingerea pieselor conducătoare de curent poate duce la șoc electric, la arsuri sau deces.

• Lucrările la tensiunea de rețea se vor realiza de către personal calificat de specialitate.
  – Se vor respecta normele de instalare și condițiile de racordare uzuale în țara respectivă (de ex. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
  – Folositi numai piese de schimb originale.
• Carcasa proiectorului se încălzește în timpul funcționării. Orientarea panoului cu LED se face doar după ce aceasta s-a răcit.
• Reparațiile se vor executa în ateliere specializate.

3. LS 150 S / LS 150

Utilizare conform destinatiei

LS 150 S

-Proiector cu LED, cu detector de mișcare cu infraroșu.

-Montare pe perete, în interior și exterior.

LS 150

-Proiector cu LED.
-Montare pe perete, în interior și exterior.

Utilizare neconformă destinației

-Proiectorul cu LED nu are trepte de luminozitate.

Fără trepte de luminozitate

Echipare

-Panou cu LED pivotabil.
-Carcasă mobilă a senzorului (numai S) (± 80°)
-Utilizare prin buton de reglare (numai S).
-Detector de mișcare cu infraroșu (numai S).

Principiul funcționării

–Iluminare precisă a suprafețelor, prin tehnologie cu LED combinată cu sticlă opalescentă.

Numai LS 150 S:

– Senzorul infraroșu detectează radiația termică a corpurilor aflate în mișcare (de ex. oameni, animale etc.).
- Radiația termică este convertită electronic și determină aprinderea automată a unui consumator conectat (de ex. o lampă).
– Cea mai sigură detectie a mișcării se face prin montarea aparatului lateral față de direcția de mers.
- Raza de acțiune este limitată atunci când vă îndreptați direct spre aparat.
- Obstacolele (de ex. compaci, ziduri) împiedică vizibilitatea senzorului.
– Diverse obstacole (de ex. ziduri sau geamuri) împiedică detectarea radiației termice și, deci, aprinderea lămpi i nu se produce.
– Oscilațiile bruște de temperatură ca urmare a influențelor meteo nu se deosebesc de sursele de căldură.

Modele

• LS 150 S
• LS 150

Volumul livrării (fig. 3.1, fig. 3.2)

Zona de pivotare a capului proiectorului (fig. 3.3, fig. 3.4, fig. 6.7)

Zona de pivotare a unității senzorului

(fig. 3.3, fig. 6.6)

Dimensiunile produsului LS 150 S (fig. 3.5)

Dimensiunile produsului LS 150 (fig. 3.6)

Prezentare generală a aparatului LS 150 S (fig. 3.7)

A Panou cu LED-uri

B Carcasă

C Suport de perete

D Temporizare

E Reglarea luminozității de comutare

F Unitate senzor

G Diafragmă inelară

Prezentare generală a aparatului LS 150 S (fig. 3.8)

A Panou cu LED-uri

B Carcasă

C Suport de perete

Date tehnice

-Dimensiuni (înălțime × lățime × adâncime):

$$ L S 1 5 0 S: 2 1 0 \times 1 5 5 \times 1 7 6 m m $$

$$ L S 1 5 0: 1 7 8 \times 1 5 7 \times 1 7 8 m m $$

-Consum de putere (P _on ): 14,70 W

-Flux luminos (120°): 1.375 lm

-Unghi mediu: 51°

-Eficientă: 94 lm/W

- Alimentare de la retea: 220–240 V, 50/60 Hz

- Temperatura culorii: 4.000 K (alb neutru)

-Durată medie de viață nominală:

$$ L 7 0 B 5 0 \text { la } 2 5 ^ {\circ} C: 3 6. 0 0 0 \text { ore } $$

-Indice de redare a culorilor:

$$ R _ {a} = 8 0 $$

- Consistența culorii SDCM:

$$ \text { Valoare inițială 6 } $$

-Distribuirea intensității luminii:

- Suprafata de proiectie frontală: cca. 240 cm²

- Tehnologie senzori (numai S): infraroşu pasiv

-Standby senzor (P _sb ) (numai S): 0,50 W

-Zona de pivotare a unității senzorului (numai S):

$$ \pm 8 0 ^ {\circ} $$

-Zona de pivotare a projectorului:

$$ \text { orizontal } \pm 4 0 ^ {\circ} $$

$$ \text { vertical } + 1 1 0 ^ {\circ} \text { până la } - 4 0 ^ {\circ} $$

- Temporizare (numai S): 10 s - 15 min

-Setarea luminozității de comutare (numai S):

$$ 2 - 1. 0 0 0 \text { lucsi } $$

– Rază de actiune (numai S): max. 12 m

- Rezistența la lovituri: IK 03

- Temperatura ambientală: -10 °C până la +30 °C

-Clasa de eficientă energetică

Acest produs conține o sursă de lumină din clasa de eficiență energetică „E”

4. Instalare electrică

Conectare

Circuitul de alimentare este format dintr-un cablu cu 2, respectiv 3 fire:

L = conductor de fază (de obicei negru, maro sau gri)

N = conductor neutru (de obicei albastru)

Conectarea conductorului de protectie nu este necesară la acest produs.

Schemă de conectare (fig. 4.1)

Sursa de lumină a acestui proiector cu LED nu se poate înlocui; în cazul în care sursa de lumină trebuie înlocuită (de ex. la finalul duratei de viață), trebuie înlocuit întreg proiectorul cu LED.

LED LED

5. Montaj

Pericol din cauza curentului electric!

Atingerea pieselor conducătoare de curent poate duce la șoc electric, la arsuri sau deces.

• Opriti curentul și întrerupeți alimentarea cu tensiune.
• Verificați absența tensiunii cu ajutorul unui creion de tensiune.
• Asigurați-vă că alimentarea cu tensiune rămâne întreruptă.

Pericol de daune materiale!

O eventuală inversare a cablurilor de conexiune poate duce la scurtcircuit.

• Identificati cablurile de conexiune.
• Reconectați cablurile de conexiune.

Pregătirea montajului

- Verificați toate componentele pentru a constata dacă prezintă deteriorări. Nu puneți în funcțiune produsul dacă prezintă deteriorări.

• Alegeti un loc de montaj adecvat.
• Tinând cont de raza de actiune. (fig. 5.1)
  – Tinând cont de raza de detectare a mișcării. (fig. 5.2, fig. 5.3)
• Fără vibrații.

– Zonă de detectie fără obstacole.
– Nu în zone cu pericol de explozie.
– Nu pe suprafete uşor inflamabile.
- Nu priviți în lampa cu LED de la distanță mică (< 20 cm).
- Montarea projectorului cu LED în poziție orizontală (± 15°).

- Orientați corect proiectorul cu LED. (fig. 5.4)

Etapele montării

- Verificați ca alimentarea cu tensiune să fie oprită. (fig. 4.1)

- Desfaceți şurubul de siguranță. (fig. 5.5)

- Desprindeți carcasa din suportul de perete. (fig. 5.5)

- Decuplați clema de legătură din suportul de perete. (fig. 5.6)

- Marcați locul unde vor fi găurile. (fig. 5.7)

- Faceți găurile și introduceți diblurile. (fig. 5.8)

- Străpungeti membrana. Introduceți bușonul de etanșare, treceți cablul prin acesta (cablu sub tencuială). (fig. 5.9)

- Îndoiti una dintre cele două eclise. Străpungeti membrana. Treceți cablul prin aceasta (cablu pe tencuială). (fig. 5.10)

- Racordati cablul de conexiune. (fig. 5.11)

- Conectați clema de legătură. (fig. 5.11)

- Introduceti carcasa pe suportul de perete. (fig. 5.12)

- Înşurubați şurubul de siguranță. (fig. 5.13)

- Porniti alimentarea cu curent. (fig. 5.13)

- Realizati reglajele. →„6. Functionarea”

6. Functionarea

Reglaje din fabrică (numai S)

Temporizare (E): 10 secunde

Setarea luminozității de comutare (F): 1.000 lucși, (regim de zi)

Toate funcțiile pot fi reglate numai cu diafragma inelară demontată.

Temporizare (numai S) (fig. 6.1 / D)

Durata de iluminare a proiectorului cu LED poate fi reglată continuu de la cca. 10 secunde până la maximum 15 minute. La fiecare mișcare detectată înaintea scurgerii acestei durate de timp, temporizatorul repornește de la zero.

- Buton de reglare + = cca. 15 minute

- Buton de reglare - = cca. 10 secunde

Reglarea luminozității de comutare (numai S) (fig. 6.1 / E)

Pragul dorit de comutare al proiectorului cu LED poate fi reglat continuu de la cca. 2 la 1.000 lucsi.

- Buton poziționat pe = regim de lumină naturală (independent de luminozitate)

- Buton de reglaj poziționat pe = regim în funcție de luminozitatea ambientală (cca. 2 lucși)

La reglarea ariei de detectie și pentru verificarea funcțională la lumina zilei butonul de reglare trebuie să fie poziționat pe 🌿.

Notă:

Recomandare pentru reglarea zonei de detectie:

- Selectați timpul cel mai scurt.

- Faceți setarea la lumină crepusculară.

Notă:

După fiecare stingere a proiectorului cu LED, o nouă detectare de mișcare este posibilă doar după o întrerupere de cca. 1 secundă. Numai după tre-cerea acestui interval de timp proiectorul cu LED se poate aprinde din nou la detectarea mișcării.

Autotest (numai S)

La punerea în funcțiune, sistemul electronic efectuează un autotest pentru circa 1 minut. Ulterior senzorul este activ.

Stabilirea razei de actiune / Reglaj (numai S)

În funcție de necesități se poate regla zona optimă de detectie.

Folie de mascare (numai S) (fig. 6.2)

Folia de acoperire are rolul de a acoperi cât mai multe segmente ale lentilei și implicit de a limita raza de acțiune în mod individual. Comutările eronate sunt excluse, iar locurile periculoase sunt supra-vegheate exact acolo unde este necesar. (fig. 6.3, fig. 6.4, fig. 6.5)

• Diafragmele de mascare pot fi separate pe verticală și orizontală de-a lungul canelurilor sub formă de crestătură. (fig. 6.2).
• Scoateți diafragma inelară.
• Suspendați diafragmele de mascare în partea superioară a lentilei senzorului.
• Prin introducerea diafragmei inelare, diafragmele de mascare se fixează rigid. (fig. 6.2)

Unitate senzor (numai S)

In plus, este posibil un reglaj fin prin rotirea carcasei senzorului cu ± 80°.

– Pivotarea unității senzor pe orizontală ± 80°. (fig. 6.6)

Altele:

Zona de pivotare a capului proiectorului (fig. 6.7)

7. Functionare

Proiectorul cu LED nu este recomandat pentru instalațiile de alarmă speciale, deoarece nu este echipat cu sistemul prevăzut în acest sens de siguranță împotriva sabotajului. Influențele meteorologice pot afecta funcționarea proiectorului cu LED. În cazul unor fenomene meteorologice puternice, cum ar fi rafale de vânt, zăpadă, ploaie, grindină, pot apărea acționări accidentale, deoarece variațiile bruște de temperatură nu pot fi deosebite de sursele de căldură.

8. Curățarea și îngrijirea

Pericol din cauza curentului electric!

Contactul apei cu pieselor conducătoare de curent poate duce la șoc electric, la arsuri sau deces.

- Nu curățați aparatul decât în stare uscată.

Pericol de daune materiale!

Folosirea unor detergenti inadecvați poate deteriora aparatul.

- Curățați aparatul cu o lavetă ușor umezită, fără detergent.

Important: Aparatul de comandă nu se poate înlocui.

230V LED

9. Remedierea defectiunilor.

Aparat fără tensiune.

- Siguranță necuplată sau defectă.

• Cuplați siguranța.
• Dacă este defectă, schimbați siguranța.

- Cablu întrerupt.

• Cuplați întrerupătorul de rețea.
• Verificati cablul cu un testor de tensiune.

- Scurtcircuit în cablul de rețea.

Aparatul nu se aprinde.

- Reglarea luminozității de comutare este incorrectă.

- Reglați din nou pragul de comutare.

- Întrerupător de rețea oprit.

• Cuplați întrerupătorul de rețea.

– Siguranță necuplată sau defectă.

• Cuplati siguranța.
• Dacă este defectă, schimbați siguranța.

- Zona de detectie este prea mică sau incorrect reglată.

- Verificati și ajustati zona de detectie.

- Sursa de lumină defectă.

- Sursa de lumină nu se poate schimba. Înlocuiti aparatul în întregime.

Aparatul nu se stinge.

- Mișcare permanentă în zona de detectie.

• Verificați zona de detectie.
• Dacă este necesar, limitați sau modificati zona de detectie.

Aparatul se aprinde necontrolat.

- Mișcare în zona de detectie, de ex. animale, copaci sau autovehicule.

• Verificați zona de detectie.
• Dacă este necesar, limitați sau modificati zona de detectie.

- Aparatul se mișcă de ex. din cauza rafalelor de vânt sau a precipitațiilor.

- Montați aparatul pe un substrat solid.

10. Eliminarea ca deşeu

Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.

aruncați aparatele electrice la gunoiul menajer!

Numai pentru țările UE:

În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei in legislația naională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.

11. Declaratie de conformitate

Prin prezenta STEINEL GmbH declară că LS 150 S / LS 150 corespunde Directivei 2014/53/UE.

Textul complet al Declaratiei de conformitate UE este disponibil la următoarea adresă de internet: www.steinel.de

12. Garantia de producător

Garantia de producător STEINEL GmbH,

Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Germania

Acest produs Steinel a fost fabricat cu maximă atenție, verificat din punctul de vedere al funcționării și al siguranței și supus unor controale aleatorii. Steinel garantează structura și funcționarea ireproșabilă a acestui produs. Termenul de garanție este de 36 de luni și începe de la data vânzării produsului către consumator.

Garantia acoperă deficientele bazate pe defecte de material și fabricație. Îndeplinirea garanției se realizează prin repararea sau înlocuirea pieselor defecte, conform opțiunii noastre. Garantia nu se aplică pieselor de uzură și nici deteriorărilor sau deficientelor cauzate de utilizarea sau întreținerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte. Garantia este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defectiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).

Reparații și postgaranție: După ieșirea din termenul de garanție sau în cazul defectiunilor pentru care nu beneficiati de reparații în garanție, informativă cu privire la posibilitatea reparației la centrul de service cel mai apropiat.
