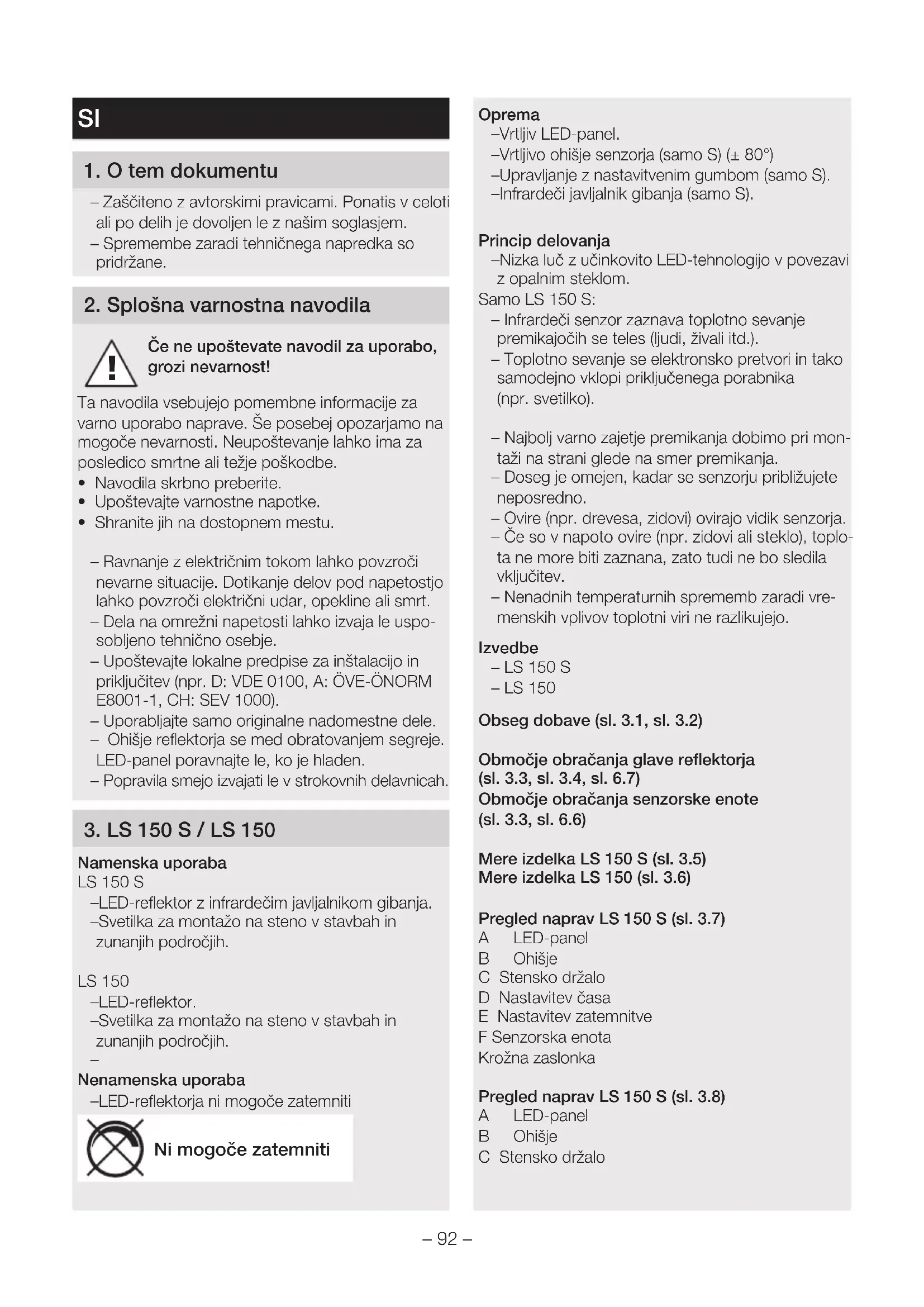

NAVODILA ZA UPORABO LS 150 S STEINEL
Sl ..... 92 Upoštevajte besedilo!
– Zaščiteno z avtorskimi pravicami. Ponatis v celotili po delih je dovoljen le z našim soglasjem.
– Spremembe zaradi tehničnega napredka so pridržane.
2. Splošna varnostna navodila
Če ne upoštevate navodil za uporabo, grozi nevarnost!
Ta navodila vsebujejo pomembne informacije za varno uporabo naprave. Še posebej opozarjamo na mogoče nevarnosti. Neupoštevanje lahko ima za posledico smrtne ali težje poškodbe.
• Navodila skrbno preberite.
- Upoštevajte varnostne napotke.
- Shranite jih na dostopnem mestu.
– Ravnanje z električnim tokom lahko povzroči nevarne situacije. Dotikanje delov pod napetostjo lahko povzroči električni udar, opekline ali smrt.
– Dela na omrežni napetosti lahko izvaja le usposobljeno tehnično osebje.
– Upoštevajte lokalne predpise za inštalacijo in priključitev (npr. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
- Uporabljajte samo originalne nadomestne dele.
- Ohišje reflektorja se med obratovanjem segreje. LED-panel poravnajte le, ko je hladen.
- Popravila smejo izvajati le v strokovnih delavnicah.
3. LS 150 S / LS 150
Namenska uporaba
LS 150 S
-LED-reflektor z infrardečim javljalnikom gibanja.
-Svetilka za montažo na steno v stavbah in zunanjih področjih.
LS 150
-LED-reflektor.
-Svetilka za montažo na steno v stavbah in zunanjih področjih.
Nenamenska uporaba
-LED-reflektorja ni mogoče zatemniti
Ni mogoče zatemniti
Oprema
-Vrtljiv LED-panel.
-Vrtljivo ohišje senzorja (samo S) (± 80°)
-Upravljanje z nastavitvenim gumbom (samo S).
-Infrardeči javljalnik gibanja (samo S).
Princip delovanja
-Nizka luč z učinkovito LED-tehnologijo v povezavi z opalnim steklom.
Samo LS 150 S:
– Infrardeči senzor zaznava toplotno sevanje premikajočih se teles (ljudi, živali itd.).
- Toplotno sevanje se elektronsko pretvori in tako samodejno vklopi priključenega porabnika (npr. svetilko).
– Najbolj varno zajetje premikanja dobimo pri montaži na strani glede na smer premikanja.
– Doseg je omejen, kadar se senzorju približujete neposredno.
– Ovire (npr. drevesa, zidovi) ovirajo vidik senzorja.
– Če so v napoto ovire (npr. zidovi ali steklo), toplota ne more biti zaznana, zato tudi ne bo sledila vključitev.
– Nenadnih temperaturnih sprememb zaradi vremenskih vplivov toplotni viri ne razlikujejo.
Izvedbe
- LS 150 S
- LS 150
Obseg dobave (sl. 3.1, sl. 3.2)
Območje obračanja glave reflektorja (sl. 3.3, sl. 3.4, sl. 6.7)
Območje obračanja senzorske enote (sl. 3.3, sl. 6.6)
Mere izdelka LS 150 S (sl. 3.5)
Mere izdelka LS 150 (sl. 3.6)
Pregled naprav LS 150 S (sl. 3.7)
A LED-panel
B Ohišje
C Stensko držalo
D Nastavitev časa
E Nastavitev zatemnitve
F Senzorska enota
Krožna zaslonka
Pregled naprav LS 150 S (sl. 3.8)
A LED-panel
B Ohišje
C Stensko držalo
Tehnični podatki
-Mere (V × Š × G):
$$
L S 1 5 0 S: 2 1 0 \times 1 5 5 \times 1 7 6 m m
$$
$$
L S 1 5 0: 1 7 8 \times 1 5 7 \times 1 7 8 m m
$$
-Poraba energije (P _on ): 14,70 W
-Svetlobni tok (120°): 1.375 lm
-Kot polovične vrednosti: 51°
-Učinkovitost: 94 lm/W
- Omrežni priključek: 220–240 V, 50/60 Hz
- Temperatura barve: 4.000 K (nevtralno bela)
-Srednja izmerjena življenjska doba:
$$
L 7 0 B 5 0 \text { pri } 2 5 ^ {\circ} C: 3 6. 0 0 0 u r
$$
-Indeks barvne reprodukcije: R_g=80
- Barvna konsistenca SDCM: začetna vrednost 6
-Razdelitev jakostni svetlobe:
- Projicirana površina spredaj: pribl. 240 cm²
- Senzorska tehnika (samo S): Pasivna infrardeča
-Senzor stanja pripravljenosti (P_sh) (samo S):
$$
0, 5 0 W
$$
-Kot zaznavanja (samo S):
$$
2 4 0 ^ {\circ} \text {s} 1 8 0 ^ {\circ} \text {odpiralnim kotom}
$$
-Območje odmika senzorja
$$
\text { pri senzorski enoti (samo S): } \quad \pm 8 0 ^ {\circ}
$$
-Območje obračanja žarometa:
$$
\text { horizontalno } \pm 4 0 ^ {\circ}
$$
$$
+ 1 1 0 ^ {\circ} \text { do } - 4 0 ^ {\circ} \text { vertikalno }
$$
- Nastavitev časa (samo S): 10 s – 15 min
- Nastavitev zatemnitve (samo S): 2-1.000 luksov
- Doseg (samo S): maks. 12 m
- Vrsta zaščite: IP 44
- Razred zaščite:
- Odpornost na udarce: IK 03
- Temperatura okolice: -10 °C do +30 °C
Ta izdelek vsebuje svetlobni vir razreda energijske učinkovitosti »E«
4. Električna inštalacija
Priključek
Električna napeljava je sestavljena iz 2- oz. 3-žilne-ga kabla:
L = fazni vodnik (običajno črn, rjav ali siv)
N = nevtralni vodnik (največkrat moder)
PE = varnostni vodnik (zeleno / rumen)
Napotek:
Zaščitnega vodnika pri tem izdelku ni treba priključiti.
Vira svetlobe v tem LED-reflektorju ne morete zamenjati; će je treba zamenjati vir svetlobe (npr. ob koncu uporabne dobe), morate zamenjati cel LED-reflektor.
5. Montaža
Nevarnost zaradi električnega toka!
Dotikanje delov pod napetostjo lahko povzroči električni udar, opekline ali smrt.
- Izklopite tok in prekinite dovajanje napetosti.
- S faznim preizkuševalcem preverite, da ni napetosti.
- Poskrbite, da ostane dovajanje napetosti prekinjeno.
Nevarnost gmotne škode!
Pri zamenjavi priključnih napeljav lahko pride do kratkega stika.
- Identificirajte priključne napeljave.
- Priključne napeljave na novo zvežite.
Priprave za montažo
• LED-reflektor pravilno usmerite. (sl. 5.4)
Navodila za montažo
- Preverite, ali je dovod napetosti izklopljen. (sl. 4.1)
- Odvijte varnostni vijak. (sl. 5.5)
- Ločite ohišje od stenskega držala. (sl. 5.5)
- Vtično sponko ločite od stenskega držala. (sl. 5.6)
• Zarišite luknje za vrtanje. (SI. 5.7)
- Izvrtajte luknje in vstavite vložke. (sl. 5.8)
- Predrite plavalno kožico. Vstavite tesnilne čepke, speljite kabel (podometna napeljava). (sl. 5.9)
- Eno od vezic zapognite. Predrite plavalno kožico. Speljite kabel (nadometna napeljava). (sl. 5.10)
- Priključite priključni kabel. (sl. 5.11)
• Povežite vtično sponko. (sl. 5.11)
- Ohišje nataknite na stensko držalo. (sl. 5.12)
- Pritrdite varnostni vijak. (sl. 5.13)
• Vklopite oskrbo z energijo. (sl. 5.13)
- Izvedite nastavitve.
→»6. Delovanje«
6. Delovanje
Tovarniške nastavitve (samo S)
Nastavitev časa (E): 10 sekund
Nastavitev zatemnitve (F): 1.000 luksov (delovanje podnevi)
Vse funkcije se da nastaviti le pri snetem spiralnem zaslonu.
Nastavitev časa (samo S) (sl. 6.1 / D)
Želeni čas svetenja LED-reflektorja lahko brezstopenjsko nastavite od pribl. 10 sekund do največ 15 minut. Z vsakim zaznanim gibanjem pred iztekom nastavljenega časa se ura postavi na začetek.
- Nastavitveni gumb na + = pribl. 15 min.
- Nastavitveni gumb na - = pribl. 10 sekund
Nastavitev zatemnitve (samo S) (sl. 6.1 / E)
Želeni odzivni prag LED-reflektorja lahko brezstopenjsko nastavljate od pribl. 2 do 1.000 luksov.
– Nastavitveni gumb nastavljen na ⚙ = svetenje ob dnevni svetlobi (neodvisno od osvetljenosti)
- Nastavitveni gumb nastavljen na delovanje ob mraku (pribl. 2 luksa)
Pri nastavitvi območja zajemanja in za test delovanja pri dnevni svetlobi mora biti nastavitveni gumb nastavljen na 🙏.
Napotek:
Priporočilo za nastavitev območja zaznavanja:
- Izberite najkrajši čas.
• Nastavite zatemnitev.
Napotek:
Po vsakem postopku izklopa LED-reflektorja je ponovno zaznavanje gibanja za pribl. 1 sekundo prekinjeno. Šele po izteku tega časa se lahko LED-reflektor ob premikanju prižge.
Samodejni test (samo S)
Pri zagonu izvede elektronika za pribl. 1 minuto samodejni test. Nato je senzor vklopljen.
Nastavitev dosega / natančno nastavljanje (samo S)
Po potrebi lahko področje zaznavanja optimalno namestite.
Prekrivna folija (samo S) (sl. 6.2)
Prekrivna folija je namenjena prekrivanju poljubnega števila segmentov leče in s tem omejevanja dosega glede na potrebe. Tako se preprečijo napačni vklopi ali ciljno nadzirajo nevarna mesta. (sl. 6.3, sl. 6.4, sl. 6.5)
- Pokrivne ploščice lahko v navpični in vodoravni smeri ločite vzdolž po vnaprej pripravljeni zarezi. (Sl. 6.2).
- Odstranite krožno zaslonko.
- Pokrivne ploščice je treba namestiti na zgornje področje senzorske leče.
- Z namestitvijo krožne zaslonke se pokrivne ploščice trdno zasidrajo. (sl. 6.2)
Senzorska enota (samo S)
Z vrtenjem ohišja senzorja za ± 80° je možna fina nastavitev.
– Obračajte senzorsko enoto vodoravno za ± 80°.
(sl. 6.6)
Ostalo:
Območje obračanja glave reflektorja (sl. 6.7)
7. Delovanje
LED-reflektor ni primeren za uporabo kot posebna protivlomna alarmna naprava, saj nima za to predpisane zaščite pred sabotažo. Vremenske razmere lahko vplivajo na delovanje LED-reflektor-ja. Pri močnem vetru, snegu, dežju ali toči lahko pride do napačnega vključevanja, ker se nenadne temperaturne spremembe ne morejo razlikovati od izvorov toplote.
8. Čiščenje in nega
Nevarnost zaradi električnega toka!
Če deli pod napetostjo pridejo v stik z vodo, lahko to povzroči električni udar, opekline ali smrt.
- Napravo čistite le, ko je suha.
Nevarnost gmotne škode!
Napačno čistilo lahko poškoduje napravo.
- Napravo čistite z nekoliko navlaženo krpo brez čistila.
Pomembno: Krmilna naprava ni zamenljiva.
9. Odprava motenj
Naprava je brez napetosti
– Varovalka ni vklopljena ali je okvarjena.
• Vklopite varovalko.
• Zamenjajte okvarjeno varovalko.
– Prekinjena napeljava.
• Vklopite omrežno stikalo.
- Preverite napeljavo z indikatorjem napetosti.
– Kratek stik v električni napeljavi.
– Nastavitev zatemnitve je napačno izbrana.
- Znova nastavite raven odzivne svetlobe.
– Omrežno stikalo je izklopljeno.
• Vklopite omrežno stikalo.
– Varovalka ni vklopljena ali je okvarjena.
• Vklopite varovalko.
- Zamenjajte okvarjeno varovalko.
– Območje zaznavanja je premajhno ali ni pravilno.
- Preverite in nastavite območje zaznavanja.
- Okvarjeni vir svetlobe.
– Stalno premikanje na območju zaznavanja.
- Preverite območje zaznavanja.
- Po potrebi omejite ali spremenite območje zaznavanja.
Naprava se nezaželeno vklopi.
- Stalno premikanje na območju zaznavanja, npr. zaradi živali, dreves ali avtomobilov.
- Preverite območje zaznavanja.
- Po potrebi omejite ali spremenite območje zaznavanja.
– Naprava se giba npr. zaradi sunkov vetra ali močnih padavin.
- Napravo montirajte na trdo podlago.
10. Odstranjevanje
Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno obdelavo.
ktričnih aparatov ne odstranjujte s hišnimi odpadki!
Samo za države članice EU:
V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno obdelavo.
Celotno besedilo EU-izjave o skladnosti je na voljo na naslednjem spletnem naslovu:
www.steinel.de
12. Garancija proizvajalca
Garancija proizvajalca STEINEL GmbH,
Ta proizvod podjetja je bil izdelan z veliko skrbnost- jo, preverjen glede delovanja in varnosti po veljavnih predpisih ter končno podvržen naključni kontroli.
Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki.
Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poškodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdrževanja. Nadaljnje poškodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da pošljete nerazstavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne službe.
Servis za popravila: Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z našim servisnim obratom glede popravila.
LETNA
PROIZVAJALCA
GARANCIJA
