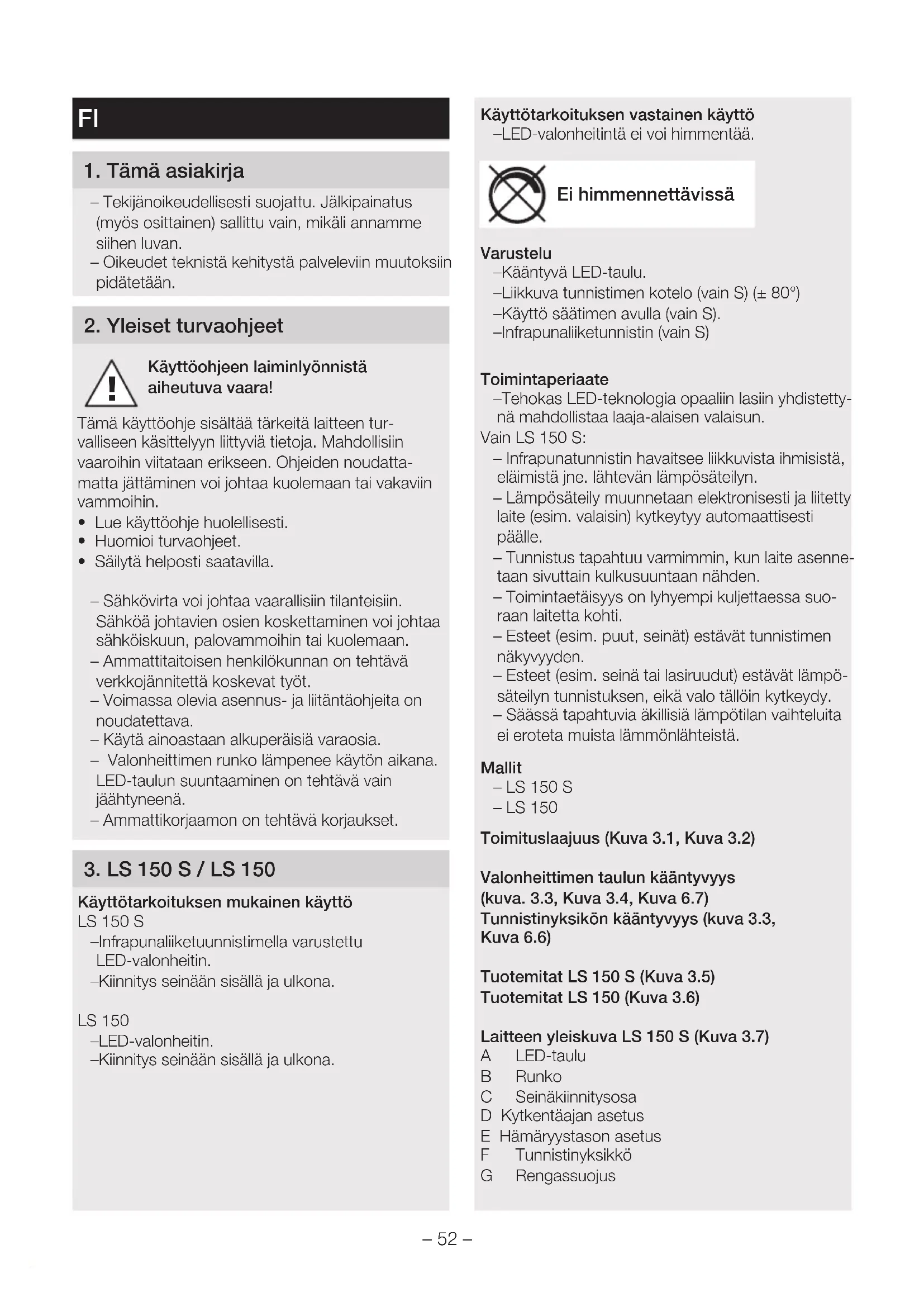

KÄYTTÖOHJE LS 150 S STEINEL

- Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.

- Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

2. Yleiset turvaohjeet

Käyttöohjeen laiminlyönnistä aiheutuva vaara!

Tämä käyttöohje sisältää tärkeitä laitteen turvalliseen käsittelyyn liittyviä tietoja. Mahdollisiin vaaroihin viitataan erikseen. Ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakaviin vammoihin.

• Lue käyttöohje huolellisesti.
• Huomioi turvaohjeet.
• Säilytä helposti saatavilla.

– Sähkövirta voi johtaa vaarallisiin tilanteisiin.

Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

• Ammattitaitoisen henkilökunnan on tehtävä verkkojännitettä koskevat työt.
• Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.
• Käytä ainoastaan alkuperäisiä varaosia.
• Valonheittimen runko lämpenee käytön aikana. LED-taulun suuntaaminen on tehtävä vain jäähtyneenä.
• Ammattikorjaamon on tehtävä korjaukset.

3. LS 150 S / LS 150

Käyttötarkoituksen mukainen käyttö

LS 150 S

-Infrapunaliiketuunnistimella varustettu LED-valonheitin.

-Kiinnitys seinään sisällä ja ulkona.

LS 150

-LED-valonheitin.
-Kiinnitys seinään sisällä ja ulkona.

Käyttötarkoituksen vastainen käyttö

-LED-valonheitintä ei voi himmentää.

Ei himmennettävissä

Varustelu

-Kääntyvä LED-taulu.
–Liikkuva tunnistimen kotelo (vain S) (± 80°)
-Käyttö säätimen avulla (vain S).
-Infrapunaliketunnistin (vain S)

Toimintaperiaate

–Tehokas LED-teknologia opaaliin lasiin yhdistetty-nä mahdollistaa laaja-alaisen valaisun.

Vain LS 150 S:

– Infrapunatunnistin havaitsee liikkuvista ihmisistä, eläimistä jne. lähtevän lämpösäteilyn.
– Lämpösäteily muunnetaan elektronisesti ja liitetty laite (esim. valaisin) kytkeytyy automaattisesti päälle.
– Tunnistus tapahtuu varmimmin, kun laite asennetaan sivuttain kulkusuuntaan nähden.
– Toimintaetäisyys on lyhyempi kuljettaessa suo-raan laitetta kohti.
– Esteet (esim. puut, seinät) estävät tunnistimen näkyvyyden.
– Esteet (esim. seinä tai lasiruudut) estävät lämpö- säteilyn tunnistuksen, eikä valo tällöin kytkeydy.
– Säässä tapahtuvia äkillisiä lämpötilan vaihteluita ei eroteta muista lämmönlähteistä.

Mallit

• LS 150 S
• LS 150

Toimituslaajuus (Kuva 3.1, Kuva 3.2)

Valonheittimen taulun kääntyvyys

(kuva. 3.3, Kuva 3.4, Kuva 6.7)

Tunnistinyksikön kääntyvyys (kuva 3.3, Kuva 6.6)

Tuotemitat LS 150 S (Kuva 3.5)

Tuotemitat LS 150 (Kuva 3.6)

Laitteen yleiskuva LS 150 S (Kuva 3.7)

A LED-taulu
B Runko
C Seinäkiinnitysosa
D Kytkentäajan asetus
E Hämäryystason asetus
F Tunnistinyksikkö
G Rengassuojus

Laitteen yleiskuva LS 150 S (Kuva 3.8)

A LED-taulu
B Runko
C Seinäkiinnitysosa

Tekniset tiedot

-Mitat (K × L × S):

$$ L S 1 5 0 S: 2 1 0 \times 1 5 5 \times 1 7 6 m m $$

$$ L S 1 5 0: 1 7 8 \times 1 5 7 \times 1 7 8 m m $$

-Ottoteho (P _cr ): 14,70 W
-Valovirta (120°): 1.375 lm
-Puoliintumiskulma: 51°
-Hyötysuhde: 94 lm/W

- Verkkoliitäntä: 220–240 V, 50/60 Hz

- Värilämpötila: 4.000 K (neutraali valkoinen)

-Keskimääräinen mitoituselinikä: L70B50, 25 °C: 36.000 tuntia

-Värintoistoindeksi: R_a=80
-Värin konsistenssi SDCM: alkuarvo 6
-Valovoimakkuuden jakautuminen:

• Projisoitu alue edessä: n. 240 cm²
• Tunnistintekniikka (vain S): passiivinen infrapuna

-Standby, tunnistin ( P_sh ) (vain S): 0,50 W

• Toimintakulma (vain S): 240°, avauskulma 180°
• Tunnistinyksikön kääntyvyys (vain S): ± 80°

-Valonheittimen kääntyvyys:

$$ v a a k a s u u n n a s s a \pm 4 0 ^ {\circ} $$

$$ p y s t y s u u n n a s s a + 1 1 0 ^ {\circ} \dots - 4 0 ^ {\circ} $$

• Kytkentäajan asetus (vain S): 10 s – 15 min
• Hämäryystason asetus (vain S): 2–1.000 Lux
• Toimintaetäisyys (vain S): enint. 12 m
• Kotelointiluokka: IP 44
• Suojausluokka:
• Iskunkestävyys: IK 03
• Ympäristölämpötila: -10 °C ... +30 °C
• Energiatehokkuusluokka: Tämä tuote sisältää

valonlähteen, jonka energiatehokkuusluokka

on "E"

4. Sähköasennus

Kytkentä

Verkkojohtona käytetään 2- tai 3-johtimista kaapelia:

L = vaihe (useimmiten musta, ruskea tai harmaa)

N = nollajohdin (useimmiten sininen)

PE = suojamaajohdin (vihreä / keltainen)

Huomautus:

Suojamajohdinta ei tässä tuotteessa tarvitse liittää.

Liitäntäkaavio (Kuva 4.1)

Tämän LED-valonheittimen valonlähdettä ei voi vaihtaa; koko LED-valonheitin joudutaan vaihtamaan uuteen, jos valonlähde ei enää toimi (esim. sen käyttöiän päätyttyä).

LED LED

5. Asennus

Sähkövirran aiheuttama vaara!

Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

• Katkaise virta.
• Tarkista jännitteettömyys jännitteenkoettimella.
  • Varmista, että virta ei palaudu.

Aineellisten vahinkojen vaara!

Liitäntäjohtojen vaihtuminen keskenään voi johtaa oikosulkuun.

• Tunnista liitäntäjohdot.
• Yhdistä liitäntäjohdot uudelleen.

Asennuksen valmistelu

• Tarkista, että missään komponentissa ei ole vaurioita. Älä ota tuotetta käyttöön, jos siinä on vaurioita.
• Valitse sopiva asennuspaikka.

– Huomioi toimintaetäisyys. (Kuva 5.1)
– Huomioi toiminta-alue. (Kuva 5.2, Kuva 5.3)
- Tärinätön paikka.
- Toiminta-alueella ei ole esteitä.
– Ei räjähdysvaarallisille alueille.
– Ei herkästi syttyville pinnoille.
– Ei mahdollisuutta katsoa LED-valaisimeen lyhyeltä etäisyydeltä (< 20 cm).
- LED-valonheittimen asennus vaakasuoraan asentoon (± 15°).

• Suuntaa LED-valonheitin oikein. (Kuva 5.4)

Asennuksen vaiheet

• Tarkista, että virta on katkaistu. (Kuva 4.1)
• Avaa lukitusruuvi. (Kuva 5.5)
- Irrota kotelo seinäkiinnitysosasta. (Kuva 5.5)
- Irrota jousiliitin seinäkiinnitysosasta. (Kuva 5.6)
- Merkitse reiät. (Kuva 5.7)
- Poraa reiät ja aseta tulpat. (Kuva 5.8)
- Lävistä kalvo. Aseta tiivistystulppa, työnnä johto sen läpi (johdon uppoasennus). (Kuva 5.9)

• Taita toinen läpivientiaihioista irti. Lävistä kalvo. Työnnä johto sisään (johdon pinta-asennus). (Kuva 5.10)
  • Liitä liitäntäkaapeli. (Kuva 5.11)
  • Yhdistä pistoliitin. (Kuva 5.11)
• Liitä kotelo seinäkiinnitysosaan. (Kuva 5.12)
• Kierrä lukitusruuvi paikoilleen. (Kuva 5.13)
  • Kytke virta päälle. (Kuva 5.13)
• Suorita asetukset.
  →"6. Toiminta"

6. Toiminta

Tehdasasetukset (vain S)

Kytkentäajan asetus (E): 10 sekuntia

Hämäryystason asetus (F): 1.000 luksia (päiväkäyttö)

Kaikki toiminnot voidaan säätää vain, kun rengassuojus otetaan pois.

Kytkentäajan asetus (vain S) (Kuva 6.1 / D)

LED-valonheittimen kytkentäaika (päävalaistus) voidaan asettaa portaattomasti noin 10 sekunnin ja enintään 15 minuutin välille. Jokainen tämän ajan kuluessa havaittu liike käynnistää kytkentäajan uudelleen.

- Säädin + = n. 15 minuuttia

- Säädin - = n. 10 sekuntia

Hämäryystason asetus (vain S) (Kuva 6.1 / E)

LED-valonheittimen haluttu kytkeytymiskynnys voidaan asettaa portaattomasti n. 2–1.000 luksin välille.

- Säädin asetettu kohtaan = päiväkäyttö (valoisuudesta riippumatta)

- Säädin asetettu kohtaan = hämäräkäyttö (noin 2 luksia)

Toiminta-alueen asettamisen ja toimintatestin suo- rittamisen ajaksi säädin on käännettävä asentoon

Huomautus:

Toiminta-alueen säätämiseen liittyvä suositus:

- Valitse lyhin aika.

- Tee säätö hämärässä.

Huomautus:

LED-valonheittimen sammuttua kestää aina noin yhden sekunnin, kunnes tunnistin reagoi liikkeeseen toiminta-alueella. LED-valonheitin syttyy liikkeen yhteydessä uudelleen vasta tämän ajan kuluttua.

Itsetesti (vain S)

Käyttöönoton yhteydessä elektroniikka suorittaa noin minuutin kestävän itsetestin. Tunnistin on sen jälkeen aktiivinen.

Toiminta-alueen rajaus / säätö (vain S)

Toiminta-aluetta voidaan tarvittaessa rajata.

Suojakalvo (vain S) (Kuva 6.2)

Linssin suojuksella voidaan peittää haluttu määrä linssin lohkoja eli rajata toimintaetäisyyttä yksilöllisesti. Näin voidaan estää virhekytkennät tai rajata tietyt alueet pois. (Kuva 6.3, Kuva 6.4, Kuva 6.5)

- Voit erottaa suojukset toisistaan pystysuunnassa ja vaalasuunnassa valmiita uria pitkin taittamalla. (Kuva 6.2)

- Irrota rengassuojus.

- Ripusta linssin suojukset tunnistimen linssin yläosaan.

- Kun rengassuojus pistetään takaisin paikoilleen, linssin suojukset kiinnittyvät. (Kuva 6.2)

Tunnistinyksikkö (vain S)

Hienosäätö on mahdollista kiertämällä tunnistimen runkoa ± 80°.

– Tunnistinyksikön kääntäminen vaakatasossa ± 80°. (Kuva 6.6)

Muuta:

Valonheittimen taulun kääntyvyys. (Kuva 6.7)

7. Käyttö

LED-valonheitin ei sovellu käytettäväksi osana erityisiä murtohälytysjärjestelmiä, sillä siitä puuttuu määräysten mukainen suojaus sabotaasin varalta. Sääolosuhteet saattavat vaikuttaa LED-valonheit- timen toimintaan. Voimakkaat tuulenpuuskat sekä lumi-, vesi- ja raesateet saattavat aiheuttaa virhetoimintoja, koska tunnistin ei erota äkillisiä lämpötilan vaihteluita lämmönlähteistä.

8. Puhdistus ja hoito

Sähkövirran aiheuttama vaara!

Veden pääseminen kosketuksiin sähköä johtavien osien kanssa voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

- Puhdista laite vain kuivana.

Aineellisten vahinkojen vaara!

Väärien puhdistusaineiden käyttö voi vioittaa laitetta.

- Puhdista laite vain hieman kostutetulla liinalla ilman puhdistusaineita.

Tärkeää: Käyttölaitetta ei voi vaihtaa uuteen.

230V LED

9. Viankorjaus

Laitteessa ei ole jännitettä.

– Sulaketta ei ole kytketty tai se on viallinen.

• Kytke sulake päälle.
  • Vaihda viallinen sulake.

- Katkos johdossa.

• Kytke verkkokytkin päälle.
• Tarkasta johto jännitteenkoettimella.

– Oikosulku verkkojohdossa.

• Tarkasta liitännät.

Laite ei kytkeydy.

– Väärä hämäryystason asetus.

- Aseta hämäryystaso uudelleen.

- Verkkokytkin pois päältä.

- Kytke verkkokytkin päälle.

– Sulaketta ei ole kytketty tai se on viallinen.

• Kytke sulake päälle.
  • Vaihda viallinen sulake.

- Toiminta-alue liian pieni tai ei oikea.

• Tarkista ja säädä toiminta-alue.
• Valonlähde viallinen.
• Valonlähdettä ei voi vaihtaa. Vaihda laite kokonaan uuteen.

Laite ei kytkeydy pois.

– Jatkuvaa liikettä toiminta-alueella.

• Tarkista toiminta-alue.
• Rajaa tai muuta toiminta-aluetta tarvittaessa.

Laite kytkeytyy ei-toivotusti päälle.

- Liikettä toiminta-alueella (esim. eläimiä, puita tai autoja).

• Tarkista toiminta-alue.
• Rajaa tai muuta toiminta-aluetta tarvittaessa.

– Laite heiluu (liikkuu) esim. tuulenpuuskien tai voimakkaan sateen takia.

- Kiinnitä laite tukevalle alustalle.

10. Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

heitä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyt-tökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

11. Selvitys yhdenmukaisuudesta

STEINEL GmbH vakuuttaa täten, että LS 150 S / LS 150 on direktiivin 2014/53/EU asettamien vaati-musten mukainen.

EU-vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaan seuraavassa osoitteessa: www.stinel.de

12. Valmistajan takuu

Valmistajan takuu STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Saksa

Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien määräysten mukaisesti. Tuotantoa valvotaan pistokokein. STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat.

Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja. Viallinen laite toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjälikkeen leima) hyvin pakattuna lähimpään huoltopisteseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.

Korjauspalvelu: Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluumme ja pyydä tietoja korjausmahdollisuuksista.

3 VUODEN VALMISTAJAN TAKUU
