HASZNÁLATI ÚTMUTATÓ LS 150 S STEINEL

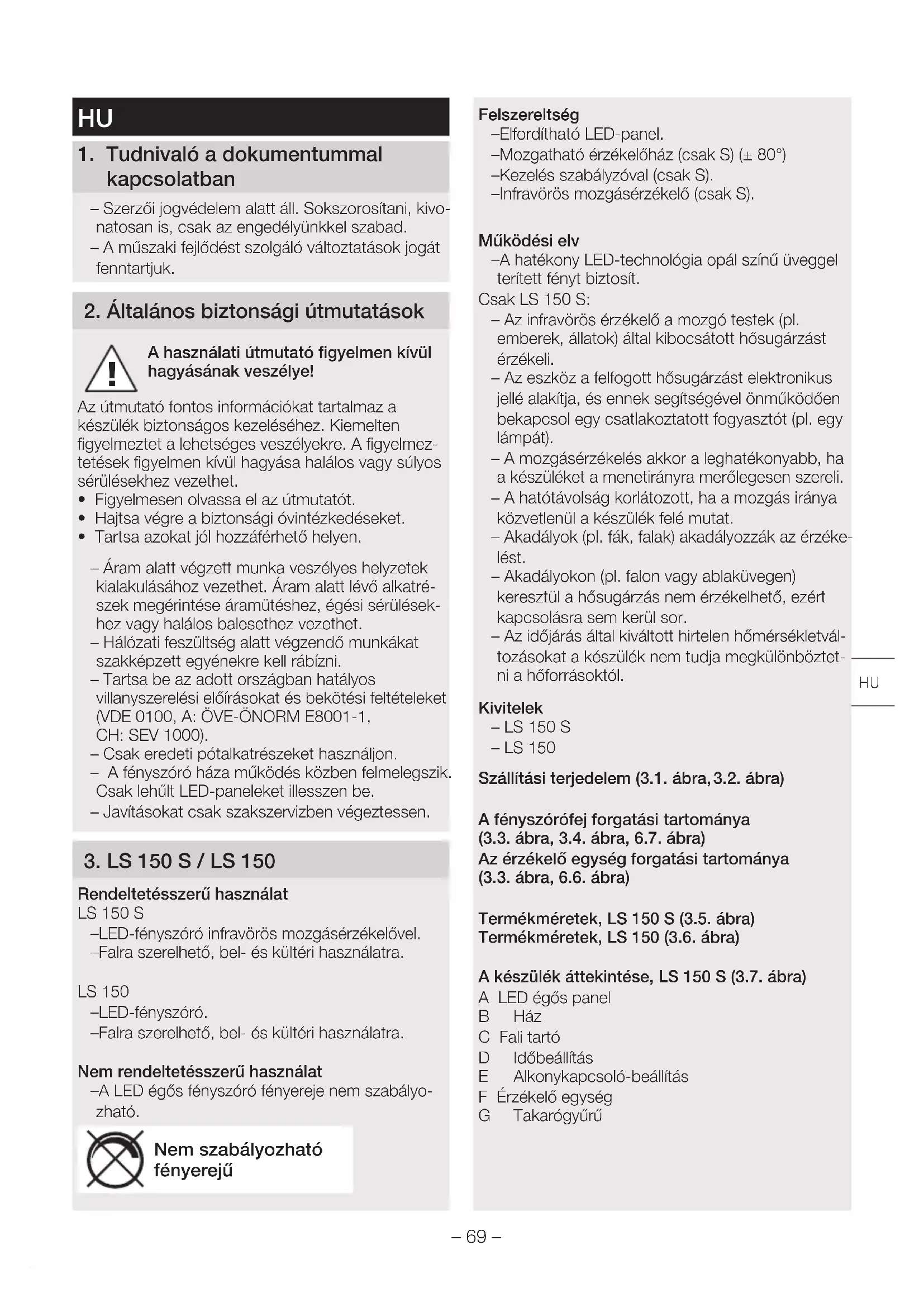

HU ..... 69 A szöveges utasításokat tartsa meg!

1. Tudnivaló a dokumentummal kapcsolatban

– Szerzői jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad.
– A müszaki fejlődést szolgáló változtatások jogát fenntartjuk.

2. Általános biztonsági útmutatások

A használati útmutató figyelmen kívül hagyásának veszélye!

Az útmutató fontos információkat tartalmaz a készülék biztonságos kezeléséhez. Kiemelten figyelmeztet a lehetséges veszélyekre. A figyelmeztetések figyelmen kívül hagyása halálos vagy súlyos sérülésekhez vezethet.

• Figyelmesen olvassa el az útmutatót.
• Hajtsa végre a biztonsági óvintézkedéseket.
• Tartsa azokat jól hozzáférhető helyen.

– Áram alatt végzett munka veszélyes helyzetek kialakulásához vezethet. Áram alatt lévő alkatrészek megérintése áramütéshez, égési sérülések-hez vagy halálos balesethez vezethet.

– Hálózati feszültség alatt végzendő munkákat szakképzett egyénekre kell rábízni.

– Tartsa be az adott országban hatályos villanyszerelési előírásokat és bekötési feltételeket (VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Csak eredeti pótalkatrészeket használjon.

– A fényszóró háza működés közben felmelegszik. Csak lehült LED-paneleket illesszen be.

– Javításokat csak szakszervizben végeztessen.

3. LS 150 S / LS 150

Rendeltetésszerű használat

LS 150 S

-LED-fényszóró infravörös mozgásérzékelővel.

-Falra szerelhető, bel- és kültéri használatra.

LS 150

-LED-fényszóró.

-Falra szerelhető, bel- és kültéri használatra.

Nem rendeltetésszerű használat

-A LED égős fényszóró fényereje nem szabályozható.

Nem szabályozható fényerejű

Felszereltség

-Elfordítható LED-panel.
-Mozgatható érzékelőház (csak S) (± 80°)
–Kezelés szabályzóval (csak S).
-Infravörös mozgásérzékelő (csak S).

Működési elv

-A hatékony LED-technológia opál színű üveggel terített fényt biztosít.

Csak LS 150 S:

– Az infravörös érzékelő a mozgó testek (pl. emberek, állatok) által kibocsátott hősugárzást érzékeli.
– Az eszköz a felfogott hősugárzást elektronikus jellé alakítja, és ennek segítségével önműködően bekapcsol egy csatlakoztatott fogyasztót (pl. egy lámpát).
– A mozgásérzékelés akkor a leghatékonyabb, ha a készüléket a menetirányra merőlegesen szereli.
– A hatótávolság korlátozott, ha a mozgás iránya közvetlenül a készülék felé mutat.
– Akadályok (pl. fák, falak) akadályozzák az érzékelést.
– Akadályokon (pl. falon vagy ablaküvegen) keresztül a hősugárzás nem érzékelhető, ezért kapcsolásra sem kerül sor.
– Az időjárás által kiváltott hirtelen hőmérsékletváltozásokat a készülék nem tudja megkülönböztetni a hőforrásoktól.

Kivitelek

- LS 150 S

- LS 150

Szállítási terjedelem (3.1. ábra, 3.2. ábra)

A fényszórófej forgatási tartománya

(3.3. ábra, 3.4. ábra, 6.7. ábra)

Az érzékelő egység forgatási tartománya

(3.3. ábra, 6.6. ábra)

Termékméretek, LS 150 S (3.5. ábra)

Termékméretek, LS 150 (3.6. ábra)

A készülék áttekintése, LS 150 S (3.7. ábra)

A LED égős panel
B Ház
C Fali tartó
D Időbeállítás
E Alkonykapcsoló-beállítás
F Érzékelő egység
G Takarógyűrű

A készülék áttekintése, LS 150 S (3.8. ábra)

A LED égős panel

B Ház

C Fali tartó

Műszaki adatok

-Teljesítményfelvétel (P.): 14,70 W

-Fényáram (120°): 1.375 lm

-Félérték-szög: 51°

-Hatásfok: 94 lm/W

- Hálózati csatlakozó: 220–240 V, 50/60 Hz

- Színhőmérséklet: 4.000 K (semleges fehér)

-Közepes mérési élettartam:

$$ L 7 0 B 5 0 2 5 ^ {\circ} C e s e t é n: 3 6. 0 0 0 ó r a $$

-Színvisszaadási index: R_a=80

- Színkonzisztencia SDCM: Kiindulási érték 6

-Fényerőeloszlás:

- Besugárzott felület front: kb. 240 cm²

- Érzékeléstechnika (csak S): passzív infravörös

-Standby érzékelő (P _sb ) (csak S): 0,50 W

-Érzékelési szög (csak S):

$$ 2 4 0 ^ {\circ} 1 8 0 ^ {\circ} - o s n y i t á s i s z ö g g e l $$

-Az érzékelő egység forgatási tartománya (csak S):

$$ \pm 8 0 ^ {\circ} $$

-A fényszóró forgatási tartománya:

$$ \text { vízszintesen } \pm 4 0 ^ {\circ} $$

$$ f u g g o l e g e s 1 1 0 ^ {\circ} \text { és } - 4 0 ^ {\circ} k o z o t t $$

- Időbeállítás (csak S): 10 mp - 15 perc

- Alkonykapcsoló-beállítás (csak S): 2-1.000 lux

- Hatótávolság (csak S): max. 12 m

- Védettségi mód: IP 44

- Védelmi osztály:

- Ütésállóság: IK 03

- Környezeti hőmérséklet: -10 °C és +30 °C között

– Energiahatékonysági osztály: Ez a termék

fényforrást tartalmaz

4. Elektromos bekötés

Csatlakoztatás

A hálózati vezeték egy 2- ill. 3-erű kábelből áll:

L = fázis (többnyire fekete, barna vagy szürke)

N = nulla vezető (többnyire kék)

PE = védővezető (zöld / sárga)

Megjegyzés:

Ennél a terméknél nem kell csatlakoztatni a védő-földelést.

Bekötési rajz (4.1. ábra)

A LED-fényszóró fényforrását nem lehet cserélni; amennyiben a fényforrást cserélni kell (pl. ha élettartamának végére ért), a teljes LED-fényszórót le kell cserélni.

LED LED

5. Szerelés

Áramütés veszélye!

Áram alatt lévő alkatrészek megérintése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet.

• Kapcsolja le az áramot és szakítsa meg a ráadott feszültséget.
• Feszültségjelzővel ellenőrizze, hogy a készüléken tényleg nincs feszültség.
• Gondoskodjon róla, hogy ne kapcsolhassák vissza a feszültségellátást.

Anyagi károk veszélye!

A csatlakozóvezetékek felcserélése zárlathoz vezethet.

• Azonosítsa be a csatlakozóvezetékeket.
• Kösse újra a csatlakozóvezetékeket.

Előkészületek a szerelés megkezdése előtt

• Minden alkatrészt ellenőrizzen sérülés szempontjából. Sérülések esetén ne vegye használatba a terméket.
• Válasszon ki egy alkalmas felszerelési helyet.

- A hatótávolság figyelembevételével. (5.1. ábra)

– A mozgásérzékelés figyelembevételével.

(5.2. ábra, 5.3. ábra)

– Rázkódásmentes.
– Az érzékelési tartomány akadálymentes.
– Ne szerelje fel robbanásveszélyes területre.
- Ne helyezze gyúlékony felületekre.
- Ne nézzen a LED-fénybe közelröl (< 20 cm).
– A LED-es fényszóró szerelése vízszintes helyzetben (± 15°).

• LED-fényszórók helyes beállítása. (5.4. ábra)

A szerelés lépései

• Ellenőrizze, hogy kikapcsolták-e a tápfeszültséget. (4.1. ábra)
• Lazítsa meg a biztosíték csavarját. (5.5. ábra)
  • Vegye le a házat a fali tartóról. (5.5. ábra)
• A bedugós kapcsot válassza le a fali tartóról. (5.6. ábra)
  • Jelölje be a furat helyét. (5.7. ábra)

• Fúrja ki a furatokat és rakja be a tipliket. (5.8. ábra)

• Szúrja át a membránt. Helyezze be a tömítődugót, vezesse át a kábelt (süllyesztett vezetékezés). (5.9. ábra)

• Törje ki az egyik fület. Szúrja át a membránt. Vezesse át a kábelt (falon kívüli vezetékezés) (5.10. ábra)
  • A csatlakozókábelt csatlakoztassa rá. (5.11. ábra)
  • A bedugós kapcsot kösse össze. (5.11. ábra)
  • A házat húzza rá a fali tartóra. (5.12. ábra)
• Csavarja be a rögzítócsavart. (5.13. ábra)
• Kapcsolja be az áramellátást. (5.13. ábra)
  • Végezze el a beállításokat.
  → „6. Működés”

6. Működés

Gyári beállítások (csak S)

Időbeállítás (E): 10 másodperc

Alkonykapcsoló-beállítás (F): 1.000 lux,

Minden funkció csak a takarógyűrű lehúzása után állítható be.

Időbeállítás (csak S) (6.1 / D. ábra)

A LED-fényszóró megfelelő világítási időtartamát kb. 10 mp és 15 perc között fokozatmentesen lehet beállítani. A beállított idő letelte előtt érzékelt mozgás hatására az idő mérése újrakezdődik.

– Szabályozó gomb + állásban = kb. 15 perc

- Állítócsavar - = kb. 10 másodperc

Alkonykapcsoló-beállítás (csak S) (6.1 / E. ábra)

A fényszóró kívánt megszólalási küszöb értéke kb.

2 lux-tól 1.000 lux-ig fokozatmentesen állítható.

– Szabályzó gomb☒ állásra állítva = nappali üzem (világosságtól függetlenül)

- Beállítás szabályzó állásra állítva = szürkületi üzem (kb. 2 lux)

Az érzékelési terület beállításakor és a nappali fénynél végzett működéspróbánál a szabályozó gombnak opción kell állnia.

Megjegyzés:

Ajánlás az érzékelési tartomány beállításához:

• A legrövidebb idő kiválasztása.
• Beállítás végrehajtása szürkületkor.

Megjegyzés:

A LED-fényszóró kikapcsolása után a mozgásérzékelés mindig kb. 1 mp időtartamra szünetel.

A LED-fényszóró csak ennek az időnek a letelte után képes újból bekapcsolni a világítást mozgás érzékelésekor.

Önteszt (csak S)

Üzembe helyezéskor az elektronika végrehajt egy kb. 1 perces öntesztet. Ezután az érzékelő aktív.

Hatótávolság beállítás / finombeállítás (csak S)

Az érzékelési tartomány igény szerint optimálisan beállítható.

Takaró fólia (csak S) (6.2. ábra)

A takarófólia arra szolgál, hogy a lencse tetszőleges számú szegmensét le lehessen takarni vele, és így a hatótávolságot egyéni igény szerint be lehessen határolni. A téves kapcsolások lehetősége kizárható, vagy a veszélyes helyeken a mozgások célzottan figyelemmel kísérhetők. (6.3. ábra, 6.4. ábra, 6.5. ábra)

• A takaróbetétek a bemélyített rovátkák mentén függőleges és vízszintes irányban szétválaszthatók. (6.2. ábra)
• Húzza le a takarógyűrűt.
• Akassza be a takaróbetéteket az érzékelő lencse felső részén.
• A takarógyűrű behelyezésével rögzíti a takaróbetéteket. (6.2. ábra) opali uzemmód)

Mozgásérzékelő (csak S) egység

Az érzékelő házának ± 80°-os elforgatásával a beállított értékeket tovább lehet finomítani.

– Az érzékelő egység vízszintes elfordítása ± 80°-kal. (6.6. ábra)

Egyéb tudnivalók:

A fényszórófej forgatási tartománya (6.7. ábra)

7. Üzemeltetés

Speciális riasztóberendezésekben nem használható a LED-fényszóró, mivel nem rendelkezik az ilyen berendezésekre előírt szabotázsvédelemmel. Az időjárási körülmények hatással lehetnek a LED-fényszóró működésére. Erős széllökések, hóesés, eső, jégeső helytelen működést eredményezhet, mivel a hőmérséklet hirtelen ingadozásait a készülék nem tudja megkülönböztetni a hőforrá-soktól.

8. Tisztítás és ápolás

Áramütés veszélye!

Áram alatt lévő alkatrészek vízzel való megérintése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet.

- A berendezést csak száraz állapotában tisztítsa.

Anyagi károk veszélye!

A rosszul megválasztott tisztítószer megrongálhatja a készüléket.

- A berendezést egy gyengén benedvesített ruhával, tisztítószer használata nélkül tisztítsa.

Fontos: A vezérlőmű nem cserélhető.

230V LED

9. Hibaelhárítás

A berendezés nem kap feszültséget

– A biztosíték nincs bekapcsolva vagy hibás.

• Kapcsolja be a biztosítékot.
  • Cserélje ki a hibás biztosítékot.

- A vezeték megszakadt.

• Kapcsolja be a hálózati kapcsolót.
• Ellenőrizze a vezetéket feszültségvizsgálóval.

– Rövidzárlat a hálózati betápvezetékben.

- Ellenőrizzük a csatlakozásokat.

Nem kapcsol be a készülék.

– Az alkonykapcsoló beállítása hibás.
- Állítsa be újra a megszólalási küszöböt.
- Kapcsolja ki a hálózati kapcsolót.
- Kapcsolja be a hálózati kapcsolót.
– A biztosíték nincs bekapcsolva vagy hibás.
- Kapcsolja be a biztosítékot.
• Cserélje ki a hibás biztosítékot.

– Az érzékelési tartomány túl kicsi vagy nem megfelelő.

- Ellenőrizze, és állítsa be az érzékelési területet.

– Hibás a fényforrás.

- Nem cserélhető a fényforrás. Cserélje ki a komplett készüléket.

Nem kapcsol ki a készülék.

- Folyamatos mozgás az érzékelési területen.

• Ellenőrizze az érzékelési területet.
• Szükség esetén korlátozza vagy módosítsa az érzékelési tartományt.

A berendezés szükségtelenül bekapcsol.

– Mozgás az érzékelési területen pl. állatok, fák vagy autók mozgása miatt.

• Ellenőrizze az érzékelési területet.
• Szükség esetén korlátozza vagy módosítsa az érzékelési tartományt.

- A berendezés pl. széllökések, vagy erős csapadék miatt inog (mozog).

- Szerelje a berendezést szilárd alapra.

10. Ártalmatlanítás

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újra hasznosításáról.

dobjon elektromos készülékeket a háztartási szemétbe!

Csak az EU-országok esetében:

A használt elektromos és elektronikus berendezésekre vonatkozó hatályos európai irányelvek értelmében és azok nemzeti jogrendszerbe történt átültetése szerint a már nem működképes elektromos berendezéseket külön kell gyűjteni és környezetbarát újrahasznosításukról kell gondoskodni.

11. Megfelelőségi nyilatkozat

A STEINEL GmbH ezennel kijelenti, hogy az LS 150 S / LS 150 megfelel a 2014/53/EU irányelvnek.

Az EU megfelelőségi nyilatkozat teljes szövege a következő internetcímen található: www.stinel.de

12. Gyártói garancia

Gyártói garancia STEINEL GmbH,

Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Németország

Ezt a Steinel-terméket a legnagyobb gondossággal gyártották, működését és biztonságosságát az érvényes előírások szerint bevizsgálták, majd szúrópróba szerüen ellenőrizték. A Steinel garanciát vállal a kifogástalan minőségre és működésre. A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyagvagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése. A garancia nem vonatkozik a kopóalkatrészek en bekövetkező károkra, valamint az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből.

Garanciát csak akkor vállalunk, ha a készüléket szétszereletlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztárblokkot vagy számlát, és ezeket elküldik az illetékes szerviznek.

Javító szolgálat: A garanciaidő lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok esetén tudakolja meg az Önhöz legközelebb eső szervizünkben, hogy milyen lehetőségei vannak a helyreállításra.

3 ÉV GYÁRTÓI GARANCIA
