ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ME 545 C VIKING

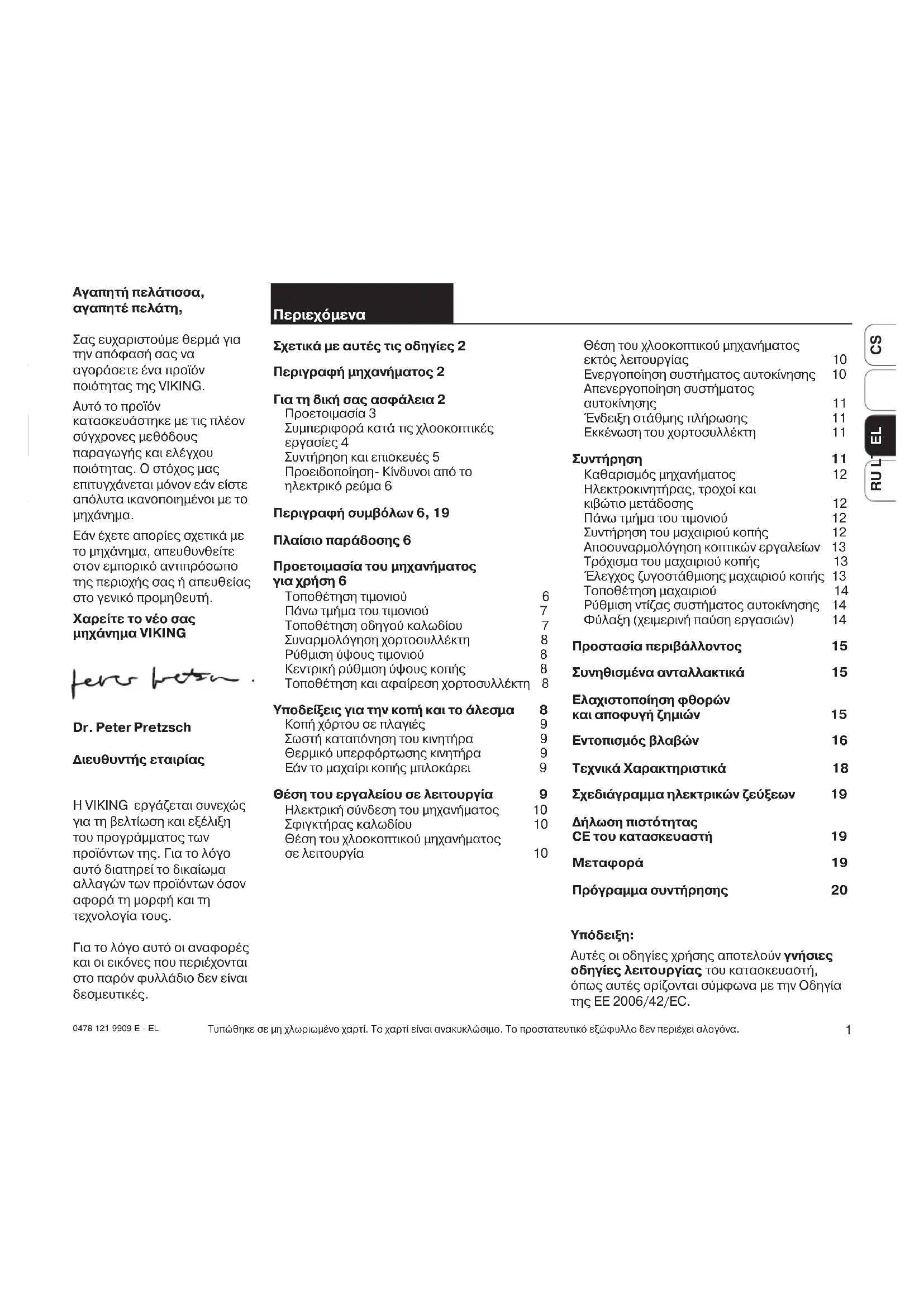

Αγαπητή πελάτισσα, αγαπητέ πελάτη,

Σας ευχαριστούμε θερμά για την απόφασή σας να αγοράσετε ένα προϊόν ποιότητας της VIKING.

Αυτό το προϊόν κατασκευάστηκε με τις πλέον σύγχρονες μεθόδους παραγωγής και ελέγχου ποιότητας. Ο στόχος μας επιτυγχάνεται μόνον εάν είστε απόλυτα ικανοποιημένοι με το μηχάνημα.

Εάν έχετε απορίες σχετικά με το μηχάνημα, απευθυνθείτε στον εμπορικό αντιπρόσωπο της περιοχής σας ή απευθείας στο γενικό προμηθευτή.

Χαρείτε το νέο σας μηχάνημα VIKING

Dr. Peter Pretzsch

Διευθυντής εταιρίας

Η ΙΚΙΝΟΣ εργάζεται συνεχώς για τη βελτίωση και εξέλιξη του προγράμματος των προϊόντων της. Για το λόγο αυτό διατηρεί το δικαίωμα αλλαγών των προϊόντων όσον αφορά τη μορφή και τη τεχνολογία τους.

Για το λόγο αυτό οι αναφορές και οι εικόνες που περιέχονται στο παρόν φυλλάδιο δεν είναι δεσμευτικές.

Περιεχόμενα

Σχετικά με αυτές τις οδηγίες 2

Περιγραφή μηχανήματος 2

Για τη δική σας ασφάλεια 2

Προετοιμασία 3

Συμπεριφορά κατά τις χλοοκοπτικές εργασίες 4

Συντήρηση και επισκευές 5

Προειδοποίηση- Κίνδυνοι από το ηλεκτρικό ρεύμα 6

Περιγραφή συμβόλων 6, 19

Πλαίσιο παράδοσης 6

Προετοιμασία του μηχανήματος για χρήση 6

Τοποθέτηση τιμονιού	6
Πάνω τιμήμα του τιμονιού	7
Τοποθέτηση οδηγού καλωδίου	7
Συναρμολόγηση χορτοσυλλέκτη	8
Ρύθμιση ύψους τιμονιού	8
Κεντρική ρύθμιση ύψους κοπής	8
Τοποθέτηση και αφαίρεση χορτοσυλλέκτη	8

Υποδείξεις για την κοπή και το άλεσμα	8
Κοπή χόρτου σε πλαγιές	9
Σωστή καταπόνηση του κινητήρα	9
Θερμικό υπερφόρτωσης κινητήρα	9
Εάν το μαχαίρι κοπής μπλοκάρει	9

Θέση του εργαλείου σε λειτουργία	9
Ηλεκτρική σύνδεση του μηχανήματος	10
Σφιγκτήρας καλωδίου	10
Θέση του χλοοκοπτικού μηχανήματος
σε λειτουργία	10

Θέση του χλοοκοπτικού μηχανήματος
εκτός λειτουργίας	10
Ενεργοποίηση συστήματος αυτοκίνησης	10
Απενεργοποίηση συστήματος
αυτοκίνησης	11
Ένδειξη στάθμης πλήρωσης	11
Εκκένωση του χορτοσυλλέκτη	11

Συντήρηση	11
Καθαρισμός μηχανήματος	12
Ηλεκτροκινητήρας, τροχοί και κιβώτιο μετάδοσης	12
Πάνω τμήμα του τιμονιού	12
Συντήρηση του μαχαιριού κοπής	12
Αποσυναρμολόγηση κοπτικών εργαλείων	13
Τρόχισμα του μαχαιριού κοπής	13
Έλεγχος ζυγοστάθμισης μαχαιριού κοπής	13
Τοποθέτηση μαχαιριού	14
Ρύθμιση ντίζας συστήματος αυτοκίνησης	14
Φύλαξη (χειμερινή παύση εργασιών)	14

Προστασία περιβάλλοντος	15
Συνηθισμένα ανταλλακτικά	15

Ελαχιστοποίηση φθορώνκαι αποφυγή ζημιών

15

Εντοπισμός βλαβών

16

Τεχνικά Χαρακτηριστικά

18

Σχεδιάγραμμα ηλεκτρικών ζεύξεων

19

Δήλωση πιστότητας
CE του κατασκευαστή	19

Μεταφορά

19

Πρόγραμμα συντήρησης

20

Υπόδειξη:

Αυτές οι οδηγίες χρήσης αποτελούν γνήσιες οδηγίες λειτουργίας του κατασκευαστή, όπως αυτές ορίζονται σύμφωνα με την Οδηγία της ΕΕ 2006/42/EC.

Σχετικά με αυτές τις οδηγίες χρήσης

Σύμβολα εικόνων

Αυτό το σύμβολο χρησιμοποιείται για το συσχετισμό των εικόνων των σελίδων με το αντίστοιχο κείμενο στις οδηγίες χρήσης.

Τις εικόνες θα τις βρείτε στην αρχή αυτών των οδηγιών χρήσης.

Χαρακτηρισμός των αποσπασμάτων των κειμένων

Τα βήματα χειρισμού που περιγράφονται μπορούν να έχουν διαφορετικούς χαρακτηρισμούς.

Βήμα χειρισμού χωρίς άμεσο συσχετισμό με κάποια εικόνα. Για παράδειγμα:

- Τροχίστε ομοιόμορφα το μαχαίρι, προκειμένου να αποφύγετε τους κραδασμούς.

Βήμα χειρισμού με άμεσο συσχετισμό στην αντίστοιχη εικόνα, η οποία βρίσκεται στις σελίδες εικόνων (στην αρχή των οδηγιών χρήσης), με αντίστοιχη παραπομπή στον αριθμό θέσης της εικόνας.

Για παράδειγμα:

1= Λύστε τη βίδα

2=Μοχλός ...

Γενικές περιγραφές, για τις οποίες δεν υπάρχουν απεικονίσεις.

Για παράδειγμα:

3 Χρήση του προϊόντος σε αθλητικές δραστηριότητες ή διαγωνισμούς

Εκτός από την περιγραφή των βημάτων χειρισμού, ενδέχεται σε αυτές τις οδηγίες χρήσης να περιλαμβάνονται κείμενα με πρόσθετη σημασία. Αυτά τα αποσπάσματα επισημαίνονται με τα σύμβολα που περιγράφονται στη συνέχεια, για να τονιστούν ιδιαίτερα σε αυτές τις οδηγίες χρήσης:

Προειδοποίηση για κίνδυνο ατυχήματος ή τραυματισμού ατόμων, καθώς και για σοβαρές υλικές ζημιές.

Πληροφορία για την καλύτερη χρήση του μηχανήματος και για την αποφυγή λανθασμένων χειρισμών που θα μπορούσαν να οδηγήσουν σε φθορές στο μηχάνημα ή στα εξαρτήματά του.

Κατεύθυνση παρατήρησης

“αριστερά” και “δεξιά” στις οδηγίες χρήσης:

Ο χρήστης βρίσκεται πίσω από το μηχάνημα (θέση εργασίας) και κοιτά εμπρός, προς την κατεύθυνοη κίνησης.

Περιγραφή μηχανήματος

Α Πάνω τμήμα τιμονιού με εξαρτήματα ρύθμισης

C Περιστρεφόμενη λαβή

D Κάλυμμα κινητήρα

Ε Χειρολαβή μεταφοράς

F Επάνω τμήμα πλαισίου

G Λωρίδα τριβής

Η Ένδειξη ύψους κοπής

Ι Κεντρική ρύθμιση του ύψους κοπής

J Περιστρεφόμενη λαβή ρύθμισης του ύψους τιμονιού

Κ Χορτοσυλλέκτης

L Προστασία καλωδίου

Μ Στόμιο εκτόξευσης

N 'Ενδειξη στάθμης πλήρωσης

Για τη δική σας ασφάλεια

Κατά τις εργασίες με το χλοοκοπτικό μηχάνημα θα πρέπει να τηρηθούν οπωσδήποτε οι παρόντες κανονισμοί πρόληψης ατυχημάτων.

Διαβάστε προσεκτικά όλες τις οδηγίες χρήσης πριν θέσετε το μηχάνημα σε

λειτουργία για πρώτη φορά και φυλάξτε τις σε ασφαλές μέρος.

Εξοικειωθείτε με τα στοιχεία ελέγχου και ρύθμισης του μηχανήματος πριν το χρησιμοποιήσετε. Μην επιτρέπετε τη χρήση του χλοοκοπτικού μηχανήματος σε παιδιά ή σε άτομα που δεν γνωρίζουν τις οδηγίες χρήσης. Απαγορεύεται η χρήση του χλοοκοπτικού μηχανήματος σε άτομα κάτω των 16 ετών. Οι τοπικοί κανονισμοί ενδέχεται να ορίζουν το κατώτατο όριο ηλικίας για τους χειριστές του μηχανήματος. Μη χρησιμοποιείτε ποτέ το χλοοκοπτικό μηχάνημα όταν βρίσκονται κοντά σας ζώα ή άλλα άτομα, και ειδικά παιδιά.

'Εχετε πάντοτε υπ' όψιν σας ότι ο χειριστής του χλοοκοπτικού μηχανήματος ευθύνεται για τυχόν ατυχήματα ή πρόκληση ζημιών σε ξένη ιδιοκτησία.

3 Autó to μηχάνημα δεν προορίζεται για τη χρήση από άτομα (συμπεριλαμβανομένων και των παιδιών) με περιοριομένη αντιληπτικότητα ή περιορισμένες φυσικές και πνευματικές ικανότητες ή με ελλιπή πείρα ή/και εμπειρία, εκτός κι αν επιβλέπονται από ένα άλλο άτομο που φέρει την ευθύνη για την ασφάλειά τους ή αν έχουν λάβει από αυτό υποδείξεις για τη χρήση της συσκευής. Τα παιδιά θα πρέπει να επιβλέπονται για να διασφαλιστεί ότι δεν θα παιζουν με το μηχάνημα.

Δεν επιτρέπεται να εργάζεσθε με το χλοοκοπτικό μηχάνημα υπό την επήρεια αλκούλ, ναρκωτικών ουσιών ή φαρμάκων που μειώνουν την ικανότητα αντίδρασης. Πριν από την πρώτη χρήση του μηχανήματος θα πρέπει να γίνει παρουσίαση της λειτουργίας του από τον πωλητή ή κάποιο άλλο κατάλληλα εκπαιδευμένο άτομο.

Προσοχή!

Το χλοοκοπτικό μηχάνημα προορίζεται αποκλειστικά και μόνο για την κοπή του χόρτου. Δεν επιτρέπεται οποιαδήποτε άλλη χρήση του μηχανήματος, η οποία μπορεί να αποβεί επικίνδυνη ή να οδηγήσει σε φθορές του μηχανήματος. Κίνδυνος ατυχήματος!

Λόγω του κινδύνου σωματικών βλαβών του χρήστη το χλοοκοπτικό μηχάνημα δεν επιτρέπεται να χρησιμοποιηθεί μεταξύ άλλων: (αποσπασματική αναφορά): για την κοπή θάμνων και θαμνοφρακτών, για την κοπή χόρτου κοντά σε κράσπεδα, για τη φροντίδα του χλοοτάπητα επάνω σε στέγες και σε ζαρντινιέρες, για τον καθαρισμό πεζοδρομίων (απορρόφηση 3 σάρωση 3 εκχιονισμός), για τον τεμαχισμό κλαδιών δέντρων και θαμνοφρακτών,

για το στρώσιμο των ανωμαλιών του εδάφους, όπως για παράδειγμα σε φωλιές τυφλοπόντικα, για τη μεταφορά του κομμένου χόρτου, εκτός φυσικά από τον προβλεπόμενο για αυτή τη χρήση χορτοσυλλέκτη.

Προετοιμασία

3 Κατά την κοπή του χόρτου φοράτε κλειστά ματα και μακριά όνια. βετε το χόρτο α φοράτε ματα ή όταν φοράτε

3 Ελέγξτε προσεκτικά την περιοχή όπου θα χρησιμοποιήσετε το μηχάνημα και απομακρύνετε τις πέτρες, τα κλαδιά, τα σύρματα και τα άλλα αντικείμενα που μπορεί να εκοφενδονιστούν από το μηχάνημα.

3 Πριν τη χρήση του χλοοκοπτικού μηχανήματος θα πρέπει να κάνετε έναν οπτικό έλεγχο για να βεβαιωθείτε για την άριστη κατάσταση των μαχαιριών, των βιδών στερέωσης και ολόκληρου του συγκροτήματος κοπής.

3 Προσοχή! Κίνδυνος ηλεκτρο πλη R ξίας!

Ιδιαίτερα σημαντικά για την ηλεκτρική ασφάλεια είναι το καλώδιο ρεύματος, το φις, οι διακόπτες ενεργοποίησης/ απενεργοποίησης και οι αγωγοί σύνδεσης. Δεν επιτρέπεται να χρησιμοποιηθούν φθαρμένα καλώδια, φις ή σύνδεσμοι, καθώς και αγωγοί σύνδεσης που δεν ανταποκρίνονται στις προδιαγραφές, προκειμένου να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας. Ελέγχετε τακτικά τον αγωγό σύνδεσης για σημάδια φθοράς ή γήρανσης (ρωγμές).

3 Μη χρησιμοποιείτε ποτέ το χλοοκοπτικό μηχάνημα εάν έχουν υποστεί ζημιά οι προφυλακτήρες, οι σχάρες προστασίας, εάν δεν λειτουργεί το φρένο του μαχαιριού ή εάν λείπουν οι διατάξεις προφύλαξης, π.χ. χωρίς το στόμιο εκτόξευσης χόρτου ή χωρίς το χορτοσυλλέκτη.

3 Χρησιμοποιείτε πάντοτε για λόγους ασφαλείας έναν χορτοσυλλέκτη που δεν έχει υποστεί φθορές ή ζημιές.

3 Δεν επιτρέπεται η αφαίρεση ή η απομόνωση των χειριστηρίων του χλοοκοπτικού μηχανήματος, π.χ. με την προσάρτηση ενός μοχλού στην μπάρα τιμονιού.
3 Δώστε (δανείστε) το μηχάνημα μόνο σε ότομα που γνωρίζουν το συγκεκριμένο μοντέλο και τα οποία έχουν εξοικειωθεί με τη χρήση του. Δίνετε πάντα μαζί με το μηχάνημα και τις οδηγίες λειτουργίας.
3 Παρακαλούμε δώστε προσοχή στους τοπικούς κανονισμούς που αφορούν τους χρόνους λειτουργίας και χρήσης μηχανοκίνητων εργαλείων κήπου.

Συμπεριφορά κατά τις χλοοκοπτικές εργασίες

3 Κρατήστε τα άτομα μακριά από την η περιοχή.

3 Για να θέσετε σε λειτουργία το μηχάνημα τοποθετήστε το σε μία επίπεδη επιφάνεια. Κατά την εκκίνηση του κινητήρα δεν επιτρέπεται να ανατραπεί το μηχάνημα.
3 Θέστε τον κινητήρα σε λειτουργία σύμφωνα πάντα με τις οδηγίες και μόνο εάν τα πόδια σας βρίσκονται σε απόσταση ασφαλείας από τα κοπτικά εξαρτήματα.

3 Μην κόβετε το χλωρό χορτάρι και μην εκτελείτε χλοοκοπτικές εργασίες όταν βρέχει! Με το υγρό χόρτο αυξάνεται ο κίνδυνος ατυχήματος (Κίνδυνος ολίσθησης).
3 Να εργάζεστε πάντοτε σε συνθήκες καλού φωτισμού (τεχνητού ή φυσικού)
3 Na odηγείτε πάντα το μηχάνημα με ταχύτητα βάδην. Οδηγώντας γρήγορα το μηχάνημα αιξάνεται ο κίνδυνος τραυματισμών π.χ. από γλίστρημα κλπ.
3 Φροντίστε ώστε να στέκεστε σταθερά στο έδαφος όταν εργάζεστε σε πλαγιές. Αποφύγετε την κοπή του χόρτου σε απότομες πλαγιές για να μη χάσετε τον έλεγχο του μηχανήματος.
3 Κόβετε το χόρτο με κάθετη κατεύθυνση προς την πλαγιά, ποτέ κατά μήκος της πλαγιάς, ώστε σε περίπτωση απώλειας του ελέγχου ή πτώσης του μηχανήματος να μη χτυπηθείτε από αυτό.
3 Na είστε ιδιαίτερα προσεκτικοί όταν αλλάζετε πορεία σε πλαγιές και εδάφη με κλίση για να μη χάσετε τον έλεγχο του μηχανήματος.

3 Για λόγους ασφαλείας το μηχάνημα δεν επιτρέπεται να χρησιμοποιηθεί σε πλαγιές με κλίση μεγαλύτερη από 25° (46,6 %).

Κίνδυνος τραυματισμών!

Μία κλίση 25° αντιστοιχεί σε 46,6 cm κάθετη υψομετρική διαφορά σε οριζόντια επιφάνεια 100 cm.

μεγ. 25° 100 46,6

3 Προσοχή!

Δώστε μεγάλη προσοχή όταν κινείστε όπισθεν με το μηχάνημα ή όταν το έλκετε.

Υπάρχει μεγάλος κίνδυνος να σκοντάψετε!

3 Na είστε ιδιαίτερα προσεκτικοί όταν κάνετε ελιγμούς με το μηχάνημα ή όταν το τραβάτε προς το μέρος σας.
3 Θέτετε τον κινητήρα εκτός λειτουργίας όταν μεταφέρετε το μηχάνημα από και προς την περιοχή εργασιών ή όταν κινείστε με αυτό πάνω από επιφάνειες χωρίς χόρτο.

3 Mην ανοίγετε ποτέ το στόμιο εκτόξευσης

χόρτου και/ή μην αφαιρείτε το χορτοσυλλέκτη όσο το μαχαίρι κοπής βρίσκεται σε λειτουργία. Το περιστρεφόμενο μαχαίρι μπορεί να προκαλέσει τραυματισμούς.

3 Θα πρέπει να αποφεύγονται οι συχνές ενεργοποιήσεις εντός μικρού χρονικού διαστήματος. Ειδικά θα πρέπει να αποφεύγεται το “παιχνίδι” με τον διακόπτη εκκίνησης. Κίνδυνος υπερθέρμανσης του κινητήρα.
3 Λόγω των διακυμάνσεων της τάσης που οφείλονται στη λειτουργία αυτού του μηχανήματος, ενδέχεται, να προκληθούν προβλήματα σε άλλες συσκευές που έχουν συνδεθεί στο ίδιο δίκτυο. Αυτό μπορεί να αντιμετωπιστεί με κατάλληλα μέτρα (π.χ. σύνδεση σε άλλο κύκλωμα από τις εν λόγω συσκευές, λειτουργία της μηχανής σε ηλεκτρικό κύκλωμα με μικρότερη αντίσταση).
3 Μη στερεώνετε ποτέ αντικείμενα στο τιμόνι (π.χ. ρουχισμό εργασίας). Τα καλώδια προέκτασης δεν πρέπει να τυλίγονται γύρω από το τιμόνι.

3 Προσοχή!

Μην πλησιάζετε ποτέ τα χέρια ή

τα πόδια σας κοντά ή κάτω από τα περιστρεφόμενα μέρη. Μην έρχεστε ποτέ σε επαφή με το περιστρεφόμενο μαχαίρι. Κρατάτε πάντοτε απόσταση από το στόμιο εκτόξευσης. Θα πρέπει να διατηρείτε την οριζόμενη απόσταση ασφαλείας από τις μπάρες του τιμονιού.

Κίνδυνος τραυματισμού!

3 Μην ανασηκώνετε και μη μεταφέρετε ποτέ το χλοοκοπτικό μηχάνημα όσο ο κινητήρας βρίσκεται σε λειτουργία ή όταν το καλώδιο ρεύματος είναι συνδεδεμένο.
3 Θέστε τον κινητήρα εκτός λειτουργίας και αφαιρέστε το καλώδιο από το ρεύμα:
3 Πριν προβείτε στην απομάκρυνση αντικειμένων που έχουν φρακάρει στο κανάλι εκτόξευσης:
3 Όταν το κοπτικό εξάρτημα έρθει σε επαφή με ένα ξένο σώμα. Το κοπτικό εξάρτημα θα πρέπει να ελεγχθεί για τυχόν ζημιές.

3 Πριν ελέγξετε, καθαρίσετε ή χρησιμοποιήσετε το χλοοκοπτικό μηχάνημα.
3 Σε περίπτωση που το χλοοκοπτικό μηχάνημα αρχίσει να δονείται έντονα. Απαιτείται άμεσος έλεγχος του κοπτικού εξαρτήματος.
3 Πριν απομακρυνθείτε από το μηχάνημα ή εάν το μηχάνημα δεν επιτηρείται.
3 Πριν ανασηκώσετε ή μεταφέρετε το μηχάνημα.
3 Πριν από τη μεταφορά.

3 Δώστε προσοχή στην περιστρο φή του κοπτικού εργαλείου, θα

χρειαστούν μερικά δευτερόλεπτα για την πλήρη ακινητοποίησή του.

Συντήρηση και επισκευές

Priv apó káθε εργασία στο χλοοκοπτικό μηχάνημα, πριν

τις ρυθμίσεις και τον καθαρισμό, αλλά και πριν ελέγξετε εάν το καλώδιο σύνδεσης έχει υποστεί φθορές ή έχει μπλεχτεί κάπου, θα πρέπει να θέσετε το μηχάνημα εκτός λειτουργίας και να τραβήξετε το καλώδιο από την πρίζα.

Εκτελείτε μόνον τις εργασίες συντήρησης που αναφέρονται σε αυτές τις οδηγίες λειτουργίας.

'Ολες οι υπόλοιπες εργασίες συντήρησης θα πρέπει να πραγματοποιηθούν από έναν εξειδικευμένο έμπορο.

Η ΙΚΙΝΟΝ προτείνει, οι εργασίες συντήρησης και οι επισκευές να πραγματοποιούνται μόνον από έναν εμπορικό αντιπρόσωπο ΙΚΙΝΟΝ.

Οι εμπορικοί αντιπρόσωποι VIKING παρακολουθούν τακτικά εκπαιδευτικά σεμινάρια και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες.

Χρησιμοποιήστε μόνο ποιοτικά εργαλεία, ανταλλακτικά και πρόσθετα εξαρτήματα. Διαφορετικά υπάρχει κίνδυνος να προκληθούν ατυχήματα με σωματικές βλάβες και ζημιές στο μηχάνημα.

Η VIKING προτείνει τη χρήση γνήσιων εργαλείων, ανταλλακτικών και εξαρτημάτων VIKING. Τα χαρακτηριστικά αυτών των υλικών έχουν προσαρμοστεί στο μηχάνημα και στις απαιτήσεις του χρήστη. Θα αναγνωρίσετε τα γνήσια ανταλλακτικά VIKING από τον κωδικό ανταλλακτικού VIKING, στην επιγραφή VIKING και από το σύμβολο ανταλλακτικού VIKING. Στα μικρά εξαρτήματα ενδέχεται να υπάρχει μόνο το σύμβολο.

3 Διατηρείτε πάντοτε καλά σφιγμένα όλα τα παξιμάδια και τις βίδες. Έτοι θα διατηρείτε πάντα το μηχάνημά σας σε άριστη κατάσταση.
3 Σε περίπτωση που το κοπτικό εξάρτημα ή το χλοοκοπτικό μηχάνημα έρθει σε επαφή με κάποιο εμπόδιο ή ξένο σώμα, θα πρέπει να θέσετε τον κινητήρα εκτός λειτουργίας, να αποσυνδέσετε το καλώδιο ρεύματος και να πραγματοποιήσετε έναν εκτεταμένο έλεγχο.
3 Το χλοοκοπτικό δεν επιτρέπεται να τεθεί σε λεπουργία εάν ο στροφαλοφόρος άξονας έχει στραβώσει ή έχει υποστεί φθορές. Κίνδυνος τραυματισμού από ελαττωματικά εξαρτήματα!
3 Ελέγχετε τακτικά το χορτοσυλλέκτη για τυχόν φθορές, βλάβες και για τη λειτουργικότητά του.
3 Αντικαταστήστε, για λόγους ασφαλείας, όλα τα μέρη που έχουν φθαρεί ή υποστεί ζημιά.
3 Οι δυσανάγνωστες πινακίδες υποδείξεων και προειδοποιήσεων θα πρέπει να αντικαθίστανται άμεσα. Ο εμπορικός αντιπρόσωπος της VIKING θέτει στη διάθεσή σας εφεδρικές αυτοκόλλητες πινακίδες.

Προειδοποίηση - Κίνδυνοι από το ηλεκτρικό ρεύμα

• Κατά τις χλοοκοπτικές εργασίες κρατάτε το καλώδιο μακριά από το μαχαίρι.
• Χρησιμοποιείτε αποκλειστικά και μόνο καλώδιο προέκτασης που είναι καλά μονωμένο έναντι της υγρασίας και προορίζεται για χρήση σε εξωτερικούς χώρους (βλέπε σημείο: Θέση του μηχανήματος σε λειτουργία)

- Αν και ο κινητή- ρας είναι προ- στατευμένος από τις σταγόνες

νερού, το μηχάνημα δεν επιτρέπεται να χρησιμοποιείται σε υγρά περιβάλλοντα ή όταν βρέχει.

• Μην αφήνετε το μηχάνημα σε εξωτερικούς χώρους όταν βρέχει.
• Αποσυνδέστε το καλώδιο σύνδεσης τραβώντας το φις και όχι τον κορμό του καλωδίου.
• Κατά τη χρήση του χλοο- κοπτικού μηχανήματος σε εξωτερικούς χώρους, η πρίζα θα πρέπει να προστα- τεύεται με ρελέ διαφυγής ρεύματος (μέγιστο ρεύμα ενεργοποίησης 30 mA) ή να παρεμβάλλεται ένα τέτοιο ρελέ στο καλώδιο τροφο- δοσίας. Απευθυνθείτε σε έναν ηλεκτρολόγο για πε- ρισσότερες πληροφορίες.

Περιγραφή συμβόλων (1)

Προσοχή!

Πριν από την πρώτη θέση σε λειτουργία διαβάστε προσεκτικά τις οδηγίες χρήσης.

Κίνδυνος

τραυματισμών!

Κρατήστε τα άτομα μακριά από την επικίνδυνη περιοχή.

Κίνδυνος

τραυματισμών!

Προσέξτε το κοφτερό μαχαίρι κοπής. Το κοπτικό εξάρτημα συνεχίζει να περιστρέφεται για μερικά δευτερόλεπτα μετά την απενεργοποίηση (φρένο κινητήρα/ μαχαιριού). Πριν από κάθε εργασία στο κοπτικό εξάρτημα, πριν από τις εργασίες συντήρησης και καθαρισμού, πριν από τον έλεγχο εάν το καλώδιο σύνδεσης έχει υποστεί φθορές ή έχει μπλεχτεί κάπου και πριν απομακρυνθείτε από το μηχάνημα, θα πρέπει να θέσετε τον κινητήρα εκτός λειπουργίας και να τραβήξετε το καλώδιο από την πρίζα.

Κίνδυνος

ηλεκτροπληξίας!

Κρατάτε το καλώδιο σύνδεσης μακριά από το κοπτικό εξάρτημα.

Πλαίσιο παράδοσης

Αρ. Περιγραφή Τεμ.

1 Βασικό εργαλείο 1
2 Προστασία τσακίσματος καλωδίου ΜΕ 545, ΜΕ 545 C 1 ΜΕ 545 V 2
3 Bída με επίπεδη στρογγυλή κεφαλή 2
4 Περιστρεφόμενη λαβή 2
5 Οδηγός καλωδίου 1
6 Καπάκι χορτοσυλλέκτη 1
7 Báση χορτοσυλλέκτη 1
8 Πείρος 2
9 Kλιπ καλωδίου 2 (ME 545)
10 Ροδέλα 2 (ME 545)
• Οδηγίες χρήσης 1

Προετοιμασία του μηχανήματος για χρήση

ΥΠΟΔΕΙΞΗ

Για την εκτέλεση αυτών των εργασιών τοποθετήστε το μηχάνημα σε ένα επίπεδο και σταθερό υπόστρωμα.

Τοποθέτηση τιμονιού

Τοποθέτηση τιμονιού:

A= Περάστε το τιμόνι στα δύο κάτω τμήματα τιμονιού.
3= Περάστε τις στρογγυλές επίπεδες βίδες από μέσα προς τα έξω στις οπές και σφίξτε με τις
4= περιστρεφόμενες λαβές.

ΥΠΟΔΕΙΞΗ

Τα ατέρμονα σπειρώματα εμποδίζουν το ακούσιο λύσιμο των περιστρεφόμενων λαβών από τις βίδες (ασφάλεια).

① Συναρμολόγηση προστασίας τσακίσματος καλωδίου αριστερά:

ΥΠΟΔΕΙΞΗ

Τοποθετήστε την προστασία τσακίσματος καλωδίου (2) μόνο με τον τρόπο που απεικονίζεται. Οι ντίζες και τα καλώδια θα πρέπει να περαστούν κάτω από το τιμόνι.

Εάν χρειαστεί χαλαρώστε την περιστρεφόμενη λαβή

(4) πριν από τη συναρμολόγηση.

Περάστε όλες τις ντίζες και τα καλώδια στην

2= προστασία τσακίσματος καλωδίου. Περάστε την προστασία τσακίσματος καλωδίου πρώτα στην

11= επάνω οπή του κάτω τμήματος τιμονιού. Στη συνέχεια κουμπώστε την προστασία τσακίσματος καλωδίου στην

12= κάτω οβάλ οπή του κάτω τμήματος του τιμονιού.

② Συναρμολόγηση προστασίας τσακίσματος καλωδίου δεξιά:

ΥΠΟΔΕΙΞΗ

Στο μοντέλο ME 545 δεν περνούν ντίζες στη δεξιά πλευρά του τιμονιού. Για το λόγο αυτό θα πρέπει σ' αυτό το χλοοκοπτικό να τοποθετηθεί μόνο η αριστερή προστασία τοακίσματος καλωδίου (2).

Η συναρμολόγηση της

2= προστασίας τσακίσματος καλωδίου δεξιά γίνεται με τον ίδιο τρόπο όπως και στην αριστερή πλευρά.

Διπλώστε το τιμόνι:

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμών!

Κατεβάστε το μηχάνημα πριν την αναδίπλωση και αποσυνδέστε το ηλεκτρικό καλώδιο. Στο πάνω τμήμα του τιμονιού δεν επιτρέπεται να ασκείται βάρος (π.χ. κρεμώντας σ' autó τα ρούχα εργασίας).

Κίνδυνος σύνθλιψης!

Διπλώστε το επάνω τμήμα του τιμονιού λύνοντας τις περιστρεφόμενες λαβές. Κρατήστε το επάνω τμήμα του τιμονιού (Α) στο ψηλότερο σημείο με το ένα χέρι, ενώ βιδώνετε τις περιστρεφόμενες λαβές.

Αναδιπλώστε το επάνω τμήμα του τιμονιού για να μειώσετε τον απαιτούμενο χώρο κατά τη μεταφορά και την αποθήκευση, αλλά και για τον καθαρισμό του μηχανήματος:

4= Ξεβιδώστε τις περιστρεφόμενες λαβές τόσο, ώστε αυτές να μετακινούνται εύκολα πέρα3δώθε στα ατέρμονα σπειρώματα.

• Αναδιπλώστε το επάνω μέρος του τιμονιού και ακουμπήστε το στο κάτω μέρος του περιβλήματος.

Πάνω τμήμα του τιμονιού

R=Μοχλός διακόπτη ασφαλείας κινητήρα

S=Κουμπί εκκίνησης

T= Μοχλός συστήματος αυτοκίνησης ME 545 V

U= Μοχλός μετάδοσης κίνησης Vario ME 545 V

V= καλωδίου σύνδεσης

W=Ηλεκτρική σύνδεση

Τοποθέτηση οδηγού καλωδίου

ME 545 C, ME 545 V:

Περάστε τον

5= οδηγό καλωδίου στις υποδοχές του

X= πλαισίου και γυρίστε τον προς το επάνω τμήμα του τιμονιού.

Φροντίστε ώστε όλα τα καλώδια να βρίσκονται μέσα στον οδηγό του καλωδίου.

Κουμπώστε τον οδηγό καλωδίου στις δύο προβλεπόμενες οπές πιέζοντας τον ελαφρά.

ME 545

Στερεώστε το καλώδιο με τα

9= κλιπ καλωδίων στο επάνω τμήμα του τιμονιού.

Συναρμολόγηση χορτοσυλλέκτη

Τοποθετήστε το

6= επάνω τμήμα του χορτοσυλλέκτη στο
7= κάτω τμήμα του χορτοσυλλέκτη. Πιέστε τους
8= πείρους στις προβλεπόμενες οπές από μέσα προς τα έξω. Κουμπώστε το καπάκι του χορτοσυλλέκτη πιέζοντας το ελαφρά στη βάση χορτοσυλλέκτη.

Ρύθμιση ύψους τιμονιού

Το ύψος εργασίας του τιμονιού μπορεί να ρυθμιστεί στις θέσεις
I (χαμηλή),
II (μεσαία) και
III (ψηλή): Λύστε
J= περιστρεφόμενη λαβή για τη ρύθμιση του ύψους του τιμονιού γυρίζοντας αριστερόστροφα (περ. πέντε περιστροφές). Κρατήστε το
A= τιμόνι με τα δύο χέρια και φέρτε το στη θέση που επιθυμείτε κινώντας το επάνω3κάτω.

ΥΠΟΔΕΙΞΗ

Φροντίστε ώστε το τιμόνι να έχει την ίδια ρύθμιση δεξιά και αριστερά.

Σφίξτε πάλι την

J= περιστρεφόμενη λαβή γυρίζοντας δεξιόστροφα.

Κεντρική ρύθμιση ύψους κοπής

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμών!

Πριν ρυθμίσετε το ύψος κοπής θα πρέπει να θέσετε τον κινητήρα εκτός λειτουργίας. Προσέξτε, θα πρέπει τα πόδια σας να απέχουν αρκετά από τα κοπτικά εργαλεία.

Μπορείτε να επιλέξετε μεταξύ επτά διαφορετικών υψών κοπής από 25 mm έως 80 mm.

Σκάλα 1 = χαμηλότερο ύψος κοπής Σκάλα 7 = μεγαλύτερο ύψος κοπής Ο

I= μοχλός για την κεντρική ρύθμιση του ύψους κοπής βρίσκεται στην αριστερή πλευρά του μηχανήματος (δείτε την εικόνα). Πιάστε το μηχάνημα από την
Υ= λαβή και τραβήξτε το
I= μοχλό ρύθμισης προς τα πάνω και κρατήστε τον σ' αυτή τη θέση για να λύσετε το μηχανισμό ασφάλισης.
- Ρυθμίστε το επιθυμητό ύψος κοπής μετακινώντας το μηχάνημα προς τα επάνω ή κάτω.

Μπορείτε να δείτε το ύψος κοπής στην

Η= ένδειξη ύψους κοπής. Απελευθερώστε τον
I= μοχλό ρύθμισης και ασφαλίστε το ρυθμιστή ύψους.

Τοποθέτηση και αφαίρεση χορτοσυλλέκτη

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμών!

Πριν την τοποθέτηση και την αφαίρεση του χορτοσυλλέκτη θα πρέπει να θέσετε εκτός λειτουργίας τον κινητήρα.

Τοποθέτηση:

Ανοίξτε και κρατήστε ανοικτό το

Μ= στόμιο εκτόξευσης. Περάστε το χορτοσυλλέκτη με τις
8= προεξοχές του στις
9= υποδοχές του μηχανήματος. Κλείστε πάλι τ
Μ= στόμιο εκτόξευσης με το χέρι.

Αφαίρεση:

Ανοίξτε και κρατήστε ανοικτό το

Μ= στόμιο εκτόξευσης. Ανασηκώστε το χορτοσυλλέκτη, ξεκρεμάστε τον από τις
9= υποδοχές και αφαιρέστε τον. Κλείστε πάλι το
Μ= στόμιο εκτόξευσης με το χέρι.

Υποδείξεις σχετικά με την κοπή του χόρτου

ΥΠΟΔΕΙΞΗ

'Ενα όμορφο και πυκνό γκαζόν επιτυγχάνεται με συχνή κοπή και με τη διατήρηση του ύψους σε χαμηλό επίπεδο. Μην κόβετε το χόρτο πολύ κοντό όταν το κλίμα είναι ιδιαίτερα ζεστό και ξηρό. Το χόρτο θα καεί από τον ήλιο! Η εικόνα κοπής είναι ιδανική όταν χρησιμοποιείτε ένα κοφτερό μαχαίρι. Τροχίζετε τακτικά το μαχαίρι (εμπορικός αντιπρόσωπος).

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμών!

Ξετυλίξτε το καλώδιο αμέσως σε περίπτωση που μπλεχτεί.

Εάν χρησιμοποιείτε καλώδιο προέκτασης σε καρούλι θα πρέπει να ξετυλίξετε πλήρως το καλώδιο, σε διαφορετική περίπτωση μπορεί να διαπιστωθεί μείωση της απόδοσης και υπερθέρμανοη λόγω ηλεκτρικής αντίστασης.

Κατά την κοπή του χόρτου φέρετε το ηλεκτρικό καλώδιο σύνδεσης πίσω σας. Τα καλώδια μπορεί να κοπούν λόγω κάποιας απροσεξίας κατά την εργασία. Υπάρχει αυξημένος κίνδυνος ατυχήματος. Για το λόγο αυτό εκτελείτε τις εργασίες με τέτοιο τρόπο ώστε το καλώδιο να βρίσκεται πάντοτε στην ήδη κομμένη επιφάνεια.

Κοπή χόρτου σε πλαγιές

Για λόγους ασφαλείας, το χλοοκοπτικό μηχάνημα θα πρέπει να χρησιμοποιείται σε εδάφη με κλίση έως 25°. Μία κλίση 25° (46,6 %) αντιστοιχεί σε 46,6 cm κάθετη υψομετρική διαφορά σε οριζόντια επιφάνεια 100 cm.

Σωστή καταπόνηση του κινητήρα

Μην θέτετε το χλοοκοπτικό μηχάνημα σε λειτουργία σε περιοχές όπου το χόρτο έχει μεγάλο ύψος ή όταν έχετε επιλέξει τη χαμηλότερη σκάλα ύψους κοπής.

Το μηχάνημα επιτρέπεται να καταπονηθεί τόσο ώστε να μη μειώνονται αισθητά οι στροφές του κινητήρα. Εάν οι στροφές αρχίζουν να μειώνονται αισθητά θα πρέπει να επιλέξετε ένα μεγαλύτερο ύψος κοπής και/ή να μειώσετε την ταχύτητα πρόωσης.

Θερμικό υπερφόρτωσης κινητήρα

Αν ο κινητήρας για οποιονδήποτε λόγο υπερθερμανθεί κατά την εργασία, ένα θερμικό υπερφόρτωσης θα σβήσει αυτόματα τον κινητήρα. Πιθανές αιτίες υπερθέρμανσης:

3 κοπή πολύ υψηλού γρασιδιού ή με πολύ χαμηλή σκάλα
3 πολύ μεγάλη ταχύτητα προώθησης
3 akatállηλο ή πολύ μακρύ καλώδιο τροφοδοσίας (πτώση τάσης) (βλέπε κεφάλαιο "Ηλεκτρική σύνδεση της μηχανής")
3 ανεπαρκές καθάρισμα της παροχής αέρα ψύξης (σχισμές αναρρόφησης)

Επανεκκίνηση:

Μετά από σύντομο χρόνο ψύξης περίπου 10 λεπτά, (ανάλογα με τη θερμοκρασία περιβάλλοντος), ξεκινήστε πάλι κανονικά το μηχάνημα (βλέπε κεφάλαιο “Θέση σε λειτουργία”).

Εάν το μαχαίρι κοπής μπλοκάρει

Θέστε αμέσως τον κινητήρα εκτός λειτουργίας και τραβήξτε το καλώδιο από τη πρίζα. Στη συνέχεια αντιμετωπίστε τη βλάβη με τον ενδεικνυόμενο τρόπο.

Θέση του εργαλείου σε λειτουργία

ΠΡΟΣΟΧΗ

3 Ελέγξε προσεκτικά την περιοχή όπου θα χρησιμοποιήσετε το μηχάνημα και απομακρύνετε τις πέτρες, τα κλαδιά, τα σύρματα, τα κόκαλα και τα άλλα αντικείμενα που τυχόν βρίσκονται εκεί
3 Θέστε τον κινητήρα σε λειτουργία σύμφωνα με τις υποδείξεις.
3 Na είστε ιδιαίτερα προσεκτικοί όταν κάνετε ελιγμούς με το μηχάνημα ή όταν το τραβάτε προς το μέρος σας.
3 Κίνδυνος τραυματισμών! Μην πλησιάζετε ποτέ τα χέρια και τα πόδια σας κοντά ή κάτω από τα περιστρεφόμενα μέρη.
3 Κατά τις εργασίες με το χλοοκοπτικό μηχάνημα φοράτε κλειστά υποδήματα και μακριά παντελόνια. Μην κόβετε το χόρτο χωρίς να φοράτε υποδήματα ή όταν φοράτε πέδιλα.
3 Μη χρησιμοποιείτε ποτέ το χλοοκοπτικό μηχάνημα όταν βρίσκονται κοντά σας ζώα ή άλλα άτομα, και ειδικά παιδιά.

Ηλεκτρική σύνδεση του μηχανήματος

Η τάση δικτύου και η τάση λειτουργίας πρέπει να συμφωνούν (βλέπε πινακίδα τύπου).

Η τάση του δικτύου θα πρέπει να είναι ίδια με την ονομαστική τάση που αναγράφεται επάνω στο μηχάνημα.

Το ηλεκτρικό καλώδιο πρέπει να προστατεύεται με κατάλληλη ασφάλεια (βλέπε “Τεχνικά στοιχεία”).

Επιτρέπεται να χρησιμοποιηθούν μόνον ηλεκτρικά καλώδια τα οποία δεν είναι ελαφρύτερα από τους εύκαμπτους αγωγούς τύπου H07 RN-F DIN/VDE 0282 με ελάχιστη διατομή 3 x 1,5 mm² και μήκος έως 25 m ή με διατομή 3 x 2,5 mm² και μήκος έως 50 m.

Οι ακροδέκτες των καλωδίων θα πρέπει να αποτελούνται από ελαστικό υλικό ή να διαθέτουν επένδυση από ελαστικό υλικό και να ανταποκρίνονται στο πρότυπο DIN/VDE 0620.

Αυτό το μηχάνημα προβλέπεται για τη λειτουργία σε ένα δίκτυο ηλεκτρικής τροφοδοσίας με αντίσταση Z_max στο σημείο μετάβασης (οικιακή σύνδεση) το πολύ ως 0,47 Ohm (στα 50Hz).

Ο χρήστης θα πρέπει να βεβαιωθεί ότι το μηχάνημα λειτουργεί μόνο σε ένα δίκτυο ηλεκτρικής τροφοδοσίας που πληροί αυτές τις προδιαγραφές. Εάν χρειαστεί μπορείτε να ενημερωθείτε από την εταιρία ηλεκτροδότησης της περιοχής σας για την αντίσταση του συστήματος.

Σφιγκτήρας καλωδίου

Ο σφιγκτήρας καλωδίου εμποδίζει κατά τη διάρκεια των εργασιών την ακούσια αποσύνδεση του καλωδίου και την πρόκληση βλάβης στο μηχάνημα.

Το καλώδιο σύνδεσης θα πρέπει για το λόγο αυτό να είναι πάντα περασμένο στο σφιγκτήρα καλωδίου.

Με τον

10= καλώδιο σύνδεσης, σχηματίστε μία θηλιά και περάστε την από το

11=άνοιγμα.

Περάστε τη θηλιά επάνω από τον

12= γάντζο και σφίξτε τη.

Θέση του χλοοκοπτι - κού μηχανήματος σε λειτουργία

ΥΠΟΔΕΙΞΗ

Μη θέτετε τον κινητήρα σε λειτουργία όταν το μηχάνημα βρίσκεται σε περιοχή με ψηλό χόρτο ή όταν έχει επιλεγεί το χαμηλότερο ύψος κοπής αφού έτσι δυσκολεύει η εκκίνηση.

Βήμα ①

Πιέστε και κρατήστε πατημένο το

S= κουμπί εκκίνησης.

Βήμα ②

Πιέστε και κρατήστε πιεσμένο τον

R= μοχλό διακοπής ασφαλείας του κινητήρα.

- Μπορείτε να αφήσετε το κουμπί εκκίνησης μετά το πάτημα του μοχλού διακόπτη ασφαλείας του κινητήρα.

Θέση του χλοοκοπτι - κού μηχανήματος εκτός λειτουργίας

R= Απελευθερώστε το μοχλό διακόπτη ασφαλείας του κινητήρα. Το μαχαίρι και ο κινητήρας ακινητοποιούνται μετά από λίγο.

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμών!

Αποσυνδέστε το καλώδιο από τη πρίζα όταν απομακρύνεστε από το χλοοκοπτικό μηχάνημα!

Ενεργοποίηση συστήματος αυτο - κίνησης ME 545 V

УПОДЕЕН

Η μετάδοση κίνησης λειτουργεί μόνον όταν ο κινητήρας βρίσκεται σε λειτουργία.

Ο μοχλός μετάδοσης της κίνησης Vario (U) δεν επιτρέπεται να πατηθεί όταν ο κινητήρας είναι απενεργοποιημένος, αφού κάτι τέτοιο μπορεί να οδηγήσει σε ζημιές του μηχανισμού μετάδοσης (ο μοχλός είναι μπλοκαρισμένος).

Βήμα ①

Τραβήξτε το

T= μοχλό του συστήματος αυτοκίνησης και κρατήστε τον σ' αυτή τη θέση. Ενεργοποιείται η μετάδοση του μηχανήματος.

Βήμα②

Για την αδιαβάθμητη αύξηση της ταχύτητας τραβήξτε προς τα πίσω τον

U= μοχλό μετάδοσης κίνησης Vario, για να μειώσετε την ταχύτητα πιέστε το μοχλό προς τα εμπρός.

Ταχύτητα κίνησης: Αδιαβάθμητη από 2,4 km/h έως 4,0 km/h

ΥΠΟΔΕΙΞΗ

Η ταχύτητα στη μετάδοση Vario μπορεί να ρυθμιστεί κατά βούληση, κατά τη διάρκεια autokίνησης, χωρίς να χρειαστεί να απενεργοποιήσετε το σύστημα autokίνησης.

Απενεργοποίηση συστήματος αυτοκίνησης

Για να θέσετε εκτός λειτουργίας το σύστημα αυτοκίνησης απελευθερώστε τον

T= μοχλό συστήματος αυτοκίνησης.

'Ενδειξη στάθμης πλήρωσης

Ο χορτοσυλλέκτης διαθέτει μία

N= ένδειξη στάθμης πλήρωσης στο καπάκι του χορτοσυλλέκτη.

Το ρεύμα αέρα, που δημιουργείται από την περιστροφή του μαχαιριού και το οποίο είναι υπεύθυνο για την πλήρωση του χορτοσυλλέκτη, ανασηκώνει την ένδειξη στάθμης πλήρωσης: Ο χορτοσυλλέκτης γεμίζει με κομμένο χόρτο.

Όταν ο χορτοσυλλέκτης γεμίζει με χόρτο μειώνεται η ροή αέρα και η ένδειξη της στάθμης πλήρωσης πέφτει:

Ο χορτοσυλλέκτης έχει γεμίσει και θα πρέπει να αδειάσει (βλέπε κεφάλαιο "Εκκένωση χορτοσυλλέκτη").

Εκκένωση του χορτοσυλλέκτη

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμών!

Πριν από την εκκένωση του χορτοσυλλέκτη θα πρέπει οπωσδήποτε να απενεργοποιήσετε τον κινητήρα.

ΥΠΟΔΕΙΞΗ

'Ενας γεμάτος χορτοσυλλέκτης μπορεί να ζυγίζει έως και 16 kg.

• Ξεκρεμάστε το χορτοσυλλέκτη από το μηχάνημα (βλέπε κεφάλαιο "Τοποθέτηση και αφαίρεση χορτοσυλλέκτη"). Ανοίξτε το χορτοσυλλέκτη με την
  13= ασφάλεια και διπλώστε προς τα επάνω το
  5= καπάκι του χορτοσυλλέκτη.

Γυρίστε προς τα πίσω τον

K= γεμάτο χορτοσυλλέκτη. Με τη

14= λαβή (καπάκι χορτοσυλλέκτη) και τη
15= λαβή (βάση χορτοσυλλέκτη) μπορείτε να κρατήσετε καλά το χορτοσυλλέκτη και να τον αδειάσετε εύκολα.

Συντήρηση

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμών!

Για να εμποδίσετε

την αθέλητη ενεργοποίηση του κινητήρα, θα πρέπει οπωοδήποτε να αποσυνδέσετε το ηλεκτρικό καλώδιο πριν από όλες τις εργασίες συντήρησης και καθαρισμού, καθώς και πριν από τις εργασίες στο μαχαίρι.

Κίνδυνος τραυματισμών! Εργάζεστε πάντοτε

φορώντας γάντια.

Σε καμία περίπτωση μην έρθετε σε επαφή με το μαχαίρι κοπής εάν αυτό δεν έχει ακινητοποιηθεί τελείως. Εάν δεν έχετε τις απαιτούμενες γνώσεις ή χρειάζεστε κάποια βοήθεια, θα πρέπει να απευθύνεστε πάντα σε έναν εμπορικό αντιπρόσωπο. Η ΖΙΚΙΝΓ προτείνει να αναθέσετε την εκτέλεση των εργασιών συντήρησης και επισκευής στον εμπορικό αντιπρόσωπο ΖΙΚΙΝΓ. Η ΖΙΚΙΝΓ προτείνει τη χρήση γνήσιων ανταλλακτικών ΖΙΚΙΝΤΟ.

Καθαρισμός μηχανήματος

Χρονικό διάστημα συντήρησης: Μετά από κάθε χρήση

Καθαρίζετε οχολαστικά το μηχάνημα μετά από κάθε χρήση. Η σωστή φροντίδα προστατεύει το μηχάνημα σας από ζημιές και επιμηκύνει τη διάρκεια ζωής του.

Καθαρίστε καλά την εισαγωγή αέρα ψύξης (σχισμές αναρρόφησης) μεταξύ του καλύμματος του κινητήρα και του κάτω μέρους του πλαισίου από τις ακαθαρσίες για να εξασφαλίσετε τη σωστή ψύξη του κινητήρα.

Καθαρίστε το μαχαίρι κοπής.

Καθαρίστε το κάτω μέρος του χλοοκοπτικού μηχανήματος με βούρτσα και νερό.

Αφαιρέστε προηγουμένως τα κατάλοιπα χόρτου που έχουν προσκολληθεί στο άνοιγμα εκτόξευσης με μία βέργα.

Μη ρίχνετε ποτέ νερό στα μηχανικά μέρη, τις μονώσεις, τα σημεία έδρασης και τα ηλεκτρικά μέρη του μηχανήματος, όπως είναι οι διακόπτες. Σε διαφορετική περίπτωση το επακόλουθο θα είναι μία ακριβή επισκευή.

Μη χρησιμοποιείτε σκληρά καθαριστικά μέσα. Αυτά τα καθαριστικά μπορούν να προκαλέσουν φθορές στα πλαστικά και τα μέταλλα, κάτι που περιορίζει την ασφαλή λειτουργία του εργαλείου VIKING.

Εάν οι βρωμίες δεν μπορούν να αφαιρεθούν με νερό, με βούρτσα ή με ένα πανί, η VIKING προτείνει τη χρήση ενός ειδικού καθαριστικού (π.χ. ειδικό καθαριστικό STIHL).

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματιομών!

Πριν ανασηκώσετε το χλοοκοπτικό τοποθετήσε το επάνω σε μία επίπεδη και σταθερή επιφάνεια και επιλέξετε τη μεγαλύτερη σκάλα κοπής (σκάλα 7), αφού υπάρχει πιθανότητα το χλοοκοπτικό να γυρίσει προς τα εμπρός.

ΥΠΟΔΕΙΞΗ

Για τις εργασίες καθαρισμού και συντήρησης, ανασηκώστε το μηχάνημα από την εμπρός πλευρά. Πριν ανασηκώσετε το μηχάνημα ξεκρεμάστε το χορτοσυλλέκτη, αναδιπλώστε το πάνω τμήμα του τιμονιού (δείτε το κεφάλαιο "Τοποθέτηση τιμονιού ") και ανασηκώστε το στόμιο εκτόξευσης.

Ηλεκτροκινητήρας, τροχοί και κιβώτιο μετάδοσης

Ο ηλεκτροκινητήρας δεν απαιτεί συντήρηση.

Τα ρουλεμάν των τροχών δεν χρειάζονται συντήρηση.

Το κιβώτιο μετάδοσης Vario (ΜΕ 545 Τ) δε χρειάζεται συντήρηση.

Πάνω τμήμα του τιμονιού

Χρονικό διάστημα συντήρησης:

Πριν από κάθε χρήση

Το επάνω τμήμα του τιμονιού έχει επενδυθεί με μονωτικό υλικό. Σε περίπτωση που αυτή η επένδυση υποστεί φθορές θα πρέπει να αντικαταστήσετε το επάνω μέρος του τιμονιού.

Κίνδυνος τραυματισμού από ηλεκτροπληξία!

Συντήρηση κοπτικών εργαλείων

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμών!

Εάν δεν έχετε τις απαιτούμενες γνώσεις ή χρειάζεστε κάποια βοήθεια, θα πρέπει να απευθύνεστε πάντα σε έναν εμπορικό αντιπρόσωπο (Η VIKING протείνει τον εμπορικό αντιπρόσωπο VIKING). Η VIKING προτείνει τη χρήση γνήσιων ανταλλακτικών VIKING.

Χρονικό διάστημα συντήρησης: Πριν από κάθε χρήση

Γυρίστε το χλοοκοπτικό στη θέση καθαρισμού

• Καθαρίστε το μαχαίρι κοπής και ελέγξτε το για ζημιές (ρωγμές ή αυλακώσεις) και φθορές, εάν χρειαστεί, αντικαταστήστε το.

Όρια φθοράς:

Το πάχος του μαχαιριού θα πρέπει σε κάθε σημείο να είναι τουλάχιστον 2 m m. (έλεγχος με παχύμετρο).

Οι λάμες επιτρέπεται να τροχιστούν το πολύ μέχρι

5 mm.

Για τον έλεγχο χρησιμοποιήστε ένα

22= χάρακα στην μπροστινή ακμή του μαχαιριού και ελέγξτε τη φθορά.

ΠΡΟΣΟΧΗ

Εάν στο χλοοκοπτικό δεν έχει τοποθετηθεί το συνοδευτικό μαχαίρι, αλλά π.χ. το αλεστικό μαχαίρι του προαιρετικού εξοπλισμού, ισχύουν άλλα όρια φθοράς.

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμών!

'Ενα φθαρμένο μαχαίρι μπορεί να σπάσει και να προκαλέσει σοβαρούς τραυματισμούς. Για το λόγο αυτό θα πρέπει να τηρούνται οι υποδείξεις για τη συντήρηση του μαχαιριού.

Τα μαχαίρι φθείρεται με διαφορετικό τρόπο ανάλογα με τον τόπο και τον τρόπο χρήσης. Εάν χρησιμοποιείτε το μηχάνημα σε αμμώδες έδαφος ή συχνά υπό συνθήκες ξηρασίας, το μαχαίρι καταπονείται περισσότερο και φθείρεται γρηγορότερα.

'Отан αλλάζετε το μαχαιρι κοπής, θα πρέπει να αλλάζετε πάντοτε τη(τις) βίδα(ες) του μαχαιριού (18).

Αποσυναρμολόγηση μαχαιριού

Κίνδυνος τραυματισμών! Εργάζεστε πάντοτε

φορώντας γάντια.

Για την αποσυναρμολόγηση χρησιμοποιήστε

16= έναν ξύλινο τάκο (περ. 60 x 60 mm) για να κρατήσετε κόντρα το

17= το μαχαίρι κοπής. Ξεβιδώστε τη

18= βίδα στερέωσης του μαχαιριού με ένα κλειδί SW 24.

Αφαιρέστε το

17= μαχαιρι κοπής.

Τρόχισμα του μαχαιριού κοπής

Το μαχαίρι θα πρέπει να τροχιστεί τηρώντας τις παρακάτω προϋποθέσεις:

• Ψύχετε το μαχαίρι κατά το τρόχισμα, π.χ. με
νερό. Δεν πρέπει να εμφανιστεί μια μπλε απόχρωση. Σε αυτή την περίπτωση μειώνεται σημαντικά η κοπτική ικανότητα του μαχαιριού
• Τροχίστε ομοιόμορφα το μαχαίρι, προκειμένου να αποφύγετε τους κραδασμούς.

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμών!

Ελέγξτε το μαχαίρι για τυχόν φθορές πριν την τοποθέτησή του.

Το μαχαίρι πρέπει να αντικατασταθεί εάν φέρει αυλακώσεις και ρωγμές, εάν οι λάμες έχουν τροχιστεί περισσότερο από 5 mm ή εάν το μαχαίρι είναι σε κάποιο σημείο λεπτότερο από 2 mm (όρια φθοράς).

Η γωνία τροχίσματος της λάμας γίνεται στις 30°.

'Ελεγχος

ζυγοστάθμισης μαχαιριού κοπής

Перáστε το

19= κατσαβίδι στην
20= κεντρική οπή του
17= μαχαιριού κοπής και ευθυγραμμίστε οριζόντια το μαχαίρι κοπής. Εάν το μαχαίρι κοπής είναι σωστά ζυγοσταθμισμένο θα παραμείνει σε οριζόντια θέση.
- Εάν το μαχαίρι κοπής κλίνει προς μία πλευρά, τροχίστε αυτή την πλευρά μέχρι να αποκατασταθεί η ισορροπία.

Τοποθέτηση μαχαιριού

Ρύθμιση ντίζας συστήματος αυτοκίνησης

Κίνδυνος τραυματισμών! Εργάζεστε πάντοτε

φορώντας γάντια.

Τοποθετήστε το

17= μαχαίρι με τις κυρτές ακμές προς τα επάνω. Για τη συναρμολόγηση χρησιμοποιήστε έναν
16= ξύλινο τάκο (περ. 60 x 60 mm) για να κρατήσετε κόντρα όταν σφίγγετε τη
18= βίδα στερέωσης μαχαιριού με ροπή 10 R 15 Nm.

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμών!

Η προβλεπόμενη ροπή σύσφιξης της βίδας του μαχαιριού των 10 Ρ 15 Nm θα πρέπει να τηρηθεί με μεγάλη προσοχή αφού από αυτήν εξαρτάται η ασφαλής στερέωση του κοπτικού εργαλείου.

Ασφαλίστε την(τις) βίδα του μαχαιριού (18) επιπλέον και με Loctite 243.

Χρονικό διάστημα συντήρησης: Κατ' ανάγκη (το μηχάνημα δεν κινείται ακόμη και εάν έχει πατηθεί ο μοχλός του συστήματος αυτοκίνησης)

Η τάση της ντίζας έχει ρυθμιστεί σωστά από τον κατασκευαστή. Ωστόσο, μπορεί να χρειαστεί ρύθμιση της ντίζας μετά από μεγάλη διάρκεια χρήσης.

Η ρύθμιση

πραγματοποιείται μέσω της βίδας ρύθμισης που βρίσκεται στο επάνω

21=τμήμα του τιμονιού.

Σωστή ρύθμιση:

Πατήστε το μοχλό κίνησης και ταυτόχρονα τραβήξτε το χλοοκοπτικό μηχάνημα προς τα πίσω.

Οι κινητήριοι τροχοί θα πρέπει να μπλοκάρουν στο ένα τρίτο της διαδρομής του μοχλού.

Περιστρέφοντας την

21= βίδα ρύθμισης προς την κατεύθυνση “+” αυξάνετε την τάση της ντίζας, περιστρέφοντας προς την κατεύθυνση “R” τη μειώνετε.

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμών!

Εάν κατά την έλξη του μηχανήματος προς τα πίσω, οι κινητήριοι τροχοί μπλοκάρουν ενώ δεν είναι πατημένος ο μοχλός μετάδοσης της κίνησης, τότε η ντίζα είναι λάθος ρυθμισμένη και το κιβώτιο του κινητήρα μόνιμα ενεργοποιημένο. Το χλοοκοπτικό μηχάνημα μπορεί να μετακινηθεί κατά την εκκίνηση προκαλώντας υλικές ζημιές και τραυματισμούς.

Η ρύθμιση θα πρέπει να επαναληφθεί (αναζητήστε έναν εμπορικό αντιπρόσωπο, η VIKING προτείνει τον εμπορικό αντιπρόσωπο VIKING).

Φύλαξη

(χειμερινή παύση εργασιών)

Ο χώρος φύλαξης του μηχανήματος θα πρέπει να είναι στεγνός και καθαρός από σκόνες. Επιπλέον το χλοοκοπτικό μηχάνημα θα πρέπει να φυλάσσεται μακριά από παιδιά.

Οι πιθανές βλάβες στο μηχάνημα θα πρέπει να αποκαθίστανται πριν από τη φύλαξή του. Έτοι θα διατηρήσετε το μηχάνημα σας σε μία διαρκή κατάσταση ασφαλούς λειτουργίας.

Σε περίπτωση ακινητοποίησης του χλοοκοπτικού μηχανήματος για μεγαλύτερο χρονικό διάστημα (χειμερινή παύση εργασιών) θα πρέπει να δοθεί σημασία στα παρακάτω σημεία:

• Καθαρίστε σχολαστικά óλα τα εξωτερικά μέρη του μηχανήματος.
• Λίπανοη ή γρασάρισμα όλων των κινητών μερών.

Προστασία περιβάλλοντος Ελαχιστοι

Το κομμένο χόρτο δεν πρέπει να απορρίπτεται αλλά να διατίθεται για χώνευση.

Οι συσκευασίες, το μηχάνημα και τα πρόσθετα εξαρτήματα κατασκευάζονται από ανακυκλώσιμα υλικά και θα πρέπει να απορρίπτονται ανάλογα.

Η φιλική προς το περιβάλλον απόρριψη και ο διαχωρισμός των απορριμμάτων βοηθάει στην επαναχρησιμοποίηση πολύτιμων υλικών. Για το λόγο αυτό, μετά την πάροδο της συνηθισμένης διάρκειας χρήσης, το μηχάνημα θα πρέπει να παραδίδεται σε κάποιο κέντρο συλλογής υλικών.

Συνηθισμένα ανταλλακτικά

Μαχαίρι κοπής 6340 702 0100

ΥΠΟΔΕΙΞΗ

Τα εξαρτήματα στερέωσης του μαχαιριού κοπής (π.χ. βίδα μαχαιριού, ροδέλα ασφάλισης) θα πρέπει να αλλαχθούν κατά την αντικατάσταση του μαχαιριού ή τη συναρμολόγηση του μαχαιριού. Τα ανταλλακτικά διατίθενται από τους εμπορικούς αντιπροσώπους της VIKING.

0478 121 9909 E - EL

ίηση φθορών και αποφυγή βλαβών

Σημαντικές υποδείξεις σχετικά με τη φροντίδα και τη συντήρηση της ομάδας προϊόντων

Ηλεκτρικά χλοοκοπτικά

Παρακαλούμε τηρήστε οπωσδήποτε τις υποδείξεις που ακολουθούν, προκειμένου να αποτρέψετε τις βλάβες και την υπερβολική φθορά του μηχανήματος VIKING:

1. Αναλώσιμα υλικά

Όλα τα μέρη και εξαρτήματα του μηχανήματος VIKING, ακόμη και μετά από προβλεπόμενη χρήση, παρουσιάζουν φυσιολογική φθορά και θα πρέπει να αντικατασταθούν εγκαίρως, ανάλογα με τον τρόπο και τη διάρκεια χρήσης. Εδώ συμπεριλαμβάνονται εκτός των άλλων:

• Maxaípi
  -Χορτοσυλλέκτης
• Λωρίδες τριβής
• Ιμάντες (ΜΕ 545 V)

2. Τήρηση των υποδείξεων των οδηγιών χρήσης

Η χρήση, η συντήρηση και η αποθήκευση του μηχανήματος VIKING θα πρέπει να πραγματοποιείται με τον τρόπο που αναφέρεται σε αυτές τις οδηγίες λειτουργίας. Ολες οι βλάβες και οι ζημιές που προκλήθηκαν από τη μη τήρηση των υποδείξεων ασφαλείας, χειρισμού και συντήρησης, βαρύνουν αποκλειστικά και μόνο το χρήση.

Αυτό ισχύει ειδικά για:

• ακατάλληλο καλώδιο προέκτασης (διατομή)
• λανθασμένη ηλεκτρική σύνδεση (τάση)
• μη εγκεκριμένες από τη VIKING μετατροπές του προϊόντος
• Η χρήση εργαλείων ή εξαρτημάτων που είναι χαμηλής ποιότητας, ακατάλληλα ή μη εγκεκριμένα για το μηχάνημα.
• μη προβλεπόμενη χρήση του προϊόντος
• Χρήση του προϊόντος σε αθλητικές δραστηριότητες ή διαγωνισμούς
• Έμμεσες ζημιές που προκαλούνται από συνεχιζόμενη χρήση του προϊόντος με ελαττωματικά εξαρτήματα

3. Εργασίες συντήρησης

Όλες οι εργασίες που αναφέρονται στην παράγραφο "Συντήρηση" θα πρέπει να διεξάγονται σε τακτά χρονικά διαστήματα. Σε περίπτωση που αυτές οι εργασίες δεν μπορούν να πραγματοποιηθούν από το χρήση, θα πρέπει να δοθεί σχετική εντολή εργασιών σε έναν εμπορικό αντιπρόσωπο.

Η VIKING προτείνει, οι εργασίες συντήρησης και οι επισκευές να πραγματοποιούνται μόνον από έναν εμπορικό αντιπρόσωπο VIKING.

Οι εμπορικοί αντιπρόσωποι VIKING παρακολουθούν τακτικά εκπαιδευτικά σεμινάρια και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες.

Εάν δεν πραγματοποιηθούν αυτές οι εργασίες, μπορεί να προκλη θούν ζημιές, για τις οποίες ευθύνεται αποκλειστικά και μόνο ο χρήστης.

Ειδικά εδώ ανήκουν:

• Ζημιές στον κινητήρα λόγω ανεπαρκούς καθαρισμού της εισαγωγής αέρα ψύξης (εγκοπές αναρρόφησης)
• Διαβρώσεις και άλλες επακόλουθες ζημιές από τη μη προβλεπόμενη σωστή αποθήκευση και φύλαξη
• Βλάβες στο μηχάνημα από τη χρήση ανταλλακτικών χαμηλής ποιότητας.
• Ζημιές λόγω μη έγκαιρης ή ανεπαρκούς συντήρησης ή ζημιές από εργασίες συντήρησης και επισκευής που δεν πραγματοποιήθηκαν στα συνεργεία των εμπορικών αντιπροσώπων.

Εντοπισμός βλαβών

Βλάβη	Πιθανή αιτία Αντιμετώπιση Σελίδα Εικόνα
- Ο κινητήρας δεν μπορεί να τεθεί σε λειτουργία	- Δεν υπάρχει τροφοδοσία τάσης- Βλάβη στην πρίζα/καλώδιο σύνδεσης ή το διακόπη- Δεν έχει πατηθεί το κουμπί εκκίνησης- Έχει ενεργοποιηθεί το θερμικό κινητήρα- Το περίβλημα του συγκροτήματος κοπής έχει βουλώσει	- Ελέγξτε τις ασφάλειες- Ελέγξτε ή αντικαταστήστε τα- Πιέστε το κουμπί εκκίνησης- Περιμένετε το χρόνο ψύξης και προσπαθήστε πάλι να επανεκκινήσετε- Καθαρίστε το περίβλημα (πριν τον καθαρισμό τραβήξτε το καλώδιο από τη πρίζα)	9×108, 9, ×1116
- Ενεργοποίηση ασφάλειας δικτύου	- ακατάλληλο καλώδιο ηλεκτρικής σύνδεσης- Υπερφόρτωση δικτύου- Το μηχάνημα καταπονείται υπερβολικά κατά την κοπή ψηλού ή βρεγμένου χόρτου	- Χρησιμοποιήστε κατάλληλο καλώδιο σύνδεσης- Συνδέστε το μηχάνημα σε άλλο ηλεκτρικό κύκλωμα- Προσαρμόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες	997, 97
- Εντονοι κραδασμοί κατά τη διάρκεια λειτουργίας	- Έχει χαλαρώσει η βίδα του μαχαιριού- Έχει χαλαρώσει η έδραση του κινητήρα- Το μαχαίρι δεν είναι σωστά ζυγισμένο λόγω λανθασμένου τροχίσματος ή θραύσης	- Σφίξτε τη βίδα του μαχαιριού- Σφίξτε όλες τις βίδες στερέωσης του κινητήρα.- Τροχίστε (ζυγοσταθμίστε) το μαχαίρι ή αντικαταστήστε το	12, ××12, ×18, 19
- Δεν μεταδίδεται κίνηση με το τράβηγμα του μοχλού του συστήματος αυτοκίνησης (στο ME 545 V)	- Λανθασμένη ρύθμιση της ντίζας- Φθορά ιμάντα- Βλάβη ντίζας (π.χ. έχει τοακίσει)- Βλάβη στο κιβώτιο μετάδοσης	- Ρύθμιση της ντίζας μετάδοσης κίνησης- Αντικατάσταση ιμάντα- Αντικατάσταση της ντίζας μετάδοσης κίνησης- Αντικατάσταση κιβωτίου	13×××

□δείτε Οδηγίες Χρήσης του κινητήρα
Αναζητήστε ενδεχομένως έναν εμπορικό αντιπρόσωπο, η VIKING προτείνει τον εμπορικό αντιπρόσωπο VIKING.

Βλάβη	Πιθανή αιτία	Αντιμετώπιση Σελίδα Εικόνα
- Η ρύθμιση ταχύτητας στο κιβώτιο Vario δε λειτουργεί (στο ME 545 V)	- Ο μοχλός έχει μετακινηθεί σε λάθος θέση- Η ντίζα του κιβωτίου Vario έχει φύγει από τη θέσης της ή έχει υποστεί ζημιά	- Μετακινήστε το μοχλό στη σωστή θέση- Περάστε πάλι ή αντικαταστήστε τη ντίζα του κιβωτίου Vario	10 ✘	13
- Προβληματική κοπή, το χόρτο κιτρινίζει	- Φθαρμένο ή στομωμένο μαχαίρι- Η ταχύτητα προώθησης είναι μεγάλη σε σχέση με το ύψος κοπής	- Αντικαταστήστε ή τροχίστε το μαχαίρι- Μειώστε την ταχύτητα προώθησης και/ή επιλέξτε το σωστό ύψος κοπής	12, ✘7	197
- Δυσκολία στη θέση του κινητήρα σε λειτουργία ή μειωμένη απόδοση κινητήρα	- Κοπή πολύ ψηλού ή βρεγμένου χόρτου- Το περίβλημα του συγκροτήματος κοπής έχει βουλώσει	- Προσαρμόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες- Καθαρίστε το περίβλημα (πριν τον καθαρισμό τραβήξτε το καλώδιο από τη πρίζα)	711	716
- Το κανάλι εκτόξευσης έχει βουλώσει	- Το μαχαίρι έχει φθαρεί- Κοπή ψηλού ή βρεγμένου χόρτου	- Αντικαταστήστε το μαχαίρι- Προσαρμόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες	12, ✘7	197

δείτε Οδηγίες Χρήσης του κινητήρα
Αναζητήστε ενδεχομένως έναν εμπορικό αντιπρόσωπο, η VIKING προτείνει τον εμπορικό αντιπρόσωπο VIKING.

Τεχνικά Χαρακτηριοτικά

Mováδα ME 545.1 ME 545.0 V
ME 545.0 C

Αναγνώριση σειράς 6340 6340Κινητήρας, τύπος κατασκευής Ηλεκτροκινητήρας ΗλεκτροκινητήραςΚατασκευαστής ATB ATBTύπος BSRBF 0,75/2-C74 BSRBF 0,75/2-C74
Τάση Volt [V~] 230	230
Λήψη ισχύος	Watt [W]	1600 1600
Ασφάλεια	Ampere [A]	10	10
Συχνότητα	Hertz [Hz]	50	50
Κατηγορία προστασίας		II	II
Βαθμός προστασίας		IPX 4	IPX 4
Κοπτικό εργαλείο		Μαχαίρι	Μαχαίρι
Πλάτος κοπής	cm	43	43
Αριθμός στροφών του συγκροτήματος κοπής	στροφές/λεπτό	2800 2800
Κίνηση μαχαιριού		μόνιμη	μόνιμη
Σύμφωνα με την Οδηγία 2000/14/EC:
Εγγυημένη στάθμη θορύβου L_WAd	dB(A)	94	94
Σύμφωνα με την Οδηγία 2006/42/EC:
Στάθμη θορύβου στη θέση εργασίας L_pA	dB(A)	78	78
Ανασφάλεια K_pA	dB(A)	1	1
Αναφερόμενη χαρακτηριστική τιμή ταλαντώσεωνκατά EN 12096:
Μετρημένη τιμή a_hw	m/sec ^2	5,20	5,20
Ανασφάλεια K_hw	m/sec ^2	2,08	2,08
Μέτρηση σύμφωνα με την Οδηγία EN 20 643
Ροπή σύσφιξης βίδας στερέωσης μαχαιριού	Nm	10 - 15	10 - 15
Μετάδοση στον πίσω τροχό		-	Vario
∅ τροχού εμπρός	mm	180	180
∅ τροχού πίσω	mm	200	200
Ύψος κοπής	mm	25 - 80	25 - 80
Χορτοσυλλέκτης	l	60	60
M/Π/Y	cm	147x48x102	147x48x102
Βάρος	kg	26 / 30	32

Σχεδιάγραμμα ηλεκτρικών ζεύξεων

22 Нлектрикή σύνδεση
23 Διακόπτης θέσης εντός/εκτός λειτουργίας
24 Κινητήρας
25 Πυκνωτής
26 μπλε
27 kaφέ
28 μαύρο

Περιγραφή συμβόλων (2)

Εκκινήστε τον κινητήρα

Θέστε τον κινητήρα εκτός λειτουργίας

ME 545 V

Ενεργοποίηση συστήματος αυτοκίνησης

Δήλωση πιστότητας CE του κατασκευαστή

Εμείς,

πιστοποιούμε ότι το μηχάνημα

Χλοοκοπτικό, χειροκίνητο και ηλεκτρικό

Εταιρεία κατασκευής: VIKING Τύπος: ME 545.1

ME 545.0 C

ME 545.0 V

Αναγνωριοτικό σειράς: 6340

είναι εναρμονισμένο με τις παρακάτω Ευρωπαϊκές Οδηγίες:

2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC

Το προϊόν έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τα ακόλουθα πρότυπα:

EN 60335-1, EN 60335-2-77

Εφαρμοζόμενη διαδικασία αξιολόγησης συμβατότητας:

Παράρτημα VIII (2000/14/EC)

'Ονομα και διεύθυνση της προαναφερόμενης αρχής: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg

Σύνταξη και φύλαξη των τεχνικών εγγράφων: Johann Weiglhofer VIKING GmbH

Μετρημένη στάθμη ηχητικής απόδοσης: 92 dB(A)

Εγγυημένη στάθμη ηχητικής απόδοσης 94 dB(A)

Το έτος κατασκευής και ο αριθμός σειράς αναγράφονται στην πινακίδα τύπου του μηχανήματος.

Langkampfen, 02.01.2013

VIKING GmbH

Weiglhofer Διευθυντής Έρευνας και Εξέλιξης Προϊόντων

Μεταφορά

Εργάζεστε μόνο με γάντια προκειμένου να αποφύγετε τους

τραυματισμούς από τα αιχμηρά ή θερμά μέρη του μηχανήματος.

• Πριν από τη μεταφορά απενεργοποιήστε το μηχάνημα, το ηλεκτρικό καλώδιο και περιμένετε να ακινητοποιθεί το μαχαίρι.
- Μεταφέρετε το μηχάνημα μόνο εάν έχει κρυώσει ο κινητήρας καυσίμου.
- Μεταφέρετε το μηχάνημα με τη βοήθεια δεύτερου ατόμου.
• Χρησιμοποιήστε κατάλληλα βοηθήματα φόρτωσης (ράμπα φόρτωσης, ανυψωτικά).
- Ασφαλίστε το μηχάνημα επάνω στην επιφάνεια φόρτωσης με υλικά στερέωσης κατάλληλων διαστάσεων (ιμάντες, οχοινιά κλπ.).
• Τηρείτε τους τοπικούς κανονισμούς που ορίζονται από τη νομοθεσία για τη μεταφορά του μηχανήματος και ειδικότερα αυτούς που αφορούν την ασφάλεια φορτίου και τη μεταφορά αντικειμένων επάνω σε επιφάνειες φόρτωσης.

Πρόγραμμα συντήρησης

Όταν θέλετε να πραγματοποιήσετε εργασίες συντήρησης του προϊόντος VIKING που έχετε στην κατοχή σας, παραδώστε το παρόν φυλλάδιο οδηγιών χρήσης στον ειδικευμένο έμπορο VIKING.

Ο ειδικευμένος έμπορος VIKING επίβεβαιώνει με βάση το κεφάλαιο “Πρόγραμμα συντήρησης” τη σωστή διενέργεια των προβλεπόμενων εργασιών Service.

Μοντέλο: ΜΕ ____ ____ ____

Αριθμός σειράς:

Παράδοση

Ημερ/vía: ____ ____ ____ ____

Σφραγίδα του εμπορικού αντιπροσώπου VIKING

Επόμενη συντήρηση

Ημερ/νία: ____ ____ ____ ____

Hμερ/vía:____ ____ ____ ____

Σφραγίδα του εμπορικού αντιπροσώπου VIKING

Επόμενη συντήρηση

Hμερ/vía:____ ____ ____ ____

Ημερ/vía: ____ ____ ____ ____

Σφραγίδα του εμπορικού αντιπροσώπου VIKING

Επόμενη συντήρηση

Ημερ/νία: ____ ____ ____ ____

Hμερ/vía:____ ____ ____ ____

Σφραγίδα του εμπορικού αντιπροσώπου VIKING

Επόμενη συντήρηση

Ημερ/νία: ____ ____ ____ ____

Ημερ/vía:____ ____ ____ ____ ____

Σφραγίδα του εμπορικού αντιπροσώπου VIKING

Επόμενη συντήρηση

Hμερ/vía:____ ____ ____ ____

Ημερ/νία: ____ ____ ____ ____

Σφραγίδα του εμπορικού αντιπροσώπου VIKING

Επόμενη συντήρηση

Ημερ/vía1____ ____ ____ ____ ____

Ημερ/vía:____ ____ ____ ____

Σφραγίδα του εμπορικού αντιπροσώπου VIKING

Επόμενη συντήρηση

Hμερ/vía:____ ____ ____ ____
