BRUGSANVISNING ME 545 C VIKING

Hvis du har spørsmål om produktet, kan du henvende deg til din STIHL-forhandler eller direkte til vårt salgskontor.

Vi ønsker deg lykke til med VIKING-produktet!

Dr. Peter Pretzsch

Ledelsen

Koble gressklipperen til strømuttaket 10

Strekkavlastning 10

Følg med slik at ikke barn kan leke med produktet.

- Av sikkerhetsgrunner må oppsamleren alltid være feilfri og uskadd.

• Sett gressklipperen på et jevnt, flatt underlag när den skal startes.
  Gressklipperen må ikke vippes när motoren startes.

- Slå på motoren i henhold til anvisningen, og bare när du har föttene i trygg avstand fra klippeenheten.

må gressklipperen ikke brukes när det regner eller i väte omgivelser.

Kabelknekkbeskyttelsen (2) må kun monteres som vist på bildet. Vaierne og ledningene må føres under styret.

Løsne eventuelt på dreiehåndtaket (4) før monteringen.

Legg alle vaierne og ledningene i

V= Strekkavlastning for tilkoblingskabel

W= Strømtilkobling

Montere kabelstyringen

ME 545 C, ME 545 V:

Ved tørt og varmt vær bør ikke gresset klippes for kort.

Hvis ledningen har snodd seg, må den straks rettes ut.

Gressklipperen må bare belastes så mye at motorturtallet ikke synker vesentlig.

Koble maskinen til strømuttaket

Spenningen i ledningsnettet må være den samme som gressklipperens merkespenning.

Tilkoblingsledningen må være tilstrekkelig sikret (se Tekniske data).

Tilkoblingskabelen må ikke være lettere enn en gummikledd kabel H07 RN-F DIN/VDE 0282, og den må ha et tverrsnitt på minst 3 x 1,5 mm² opptil 25 m hhv. 3 x 2,5 mm² opptil 50 m.

Koblingene på tilkoblingsledningene må være i gummi eller være gummikledd, og de må være i overensstemmelse med standarden DIN/VDE 0620.

Denne enheten er konstruert for drift via strømnett med systemimpedans Z_max på overføringspunktet (hustilkoblingen) på maksimalt 0,47 ohm (ved 50 Hz).

Fremdriften fungerer bare när motoren er i gang. Spaken til Vario-driften (V) får ikke betjenes när motoren står stille, ettersom dette kan føre til skade på drivmekanismen (spaken er blokkert).

Trinn 1 :

T= Trekk fremdriftshendelen mot styret, og hold den der.

Du må aldri berøre klippekniven før den har stanset helt.

Elektrisk motor, hjul og girkasse

Knivtykkelsen må være minst 2 m m på alle stedene. (Kontroll med skyvelære)

Knivene må maksimalt slopes 5 m m.

Legg en

22= linjal langs den fremre målekanten, og kontroller slitasjen.

OBS!

Andre slitasjegrenser gjelder hvis det f.eks. monteres biokniver (tilbehør) på gressklipperen istedenfor kniven som fulgte med klipperen ved levering.

OBS!

Fare for personskade!

Merk følgende när kniven skal slipes:

Når du har trykt hendelen ned ca. en tredel, må hjulene blokkere.

Ved å dreie

Gressavklippet skal ikke kastes sammen med husholdnings - avfall. Det skal komposteres.

Viktige henvisninger vedrørende vedlikehold for produktgruppen

elektrisk drevne gressklippere

Gi denne bruksanvisningen til VIKING-forhandleren når du skal få utført vedlikehold på ditt VIKING-produkt.

V= Dragavlastning anslutningskabel

W= Nätanslutning

19= skruvmejseln genom

20= mitthålet i

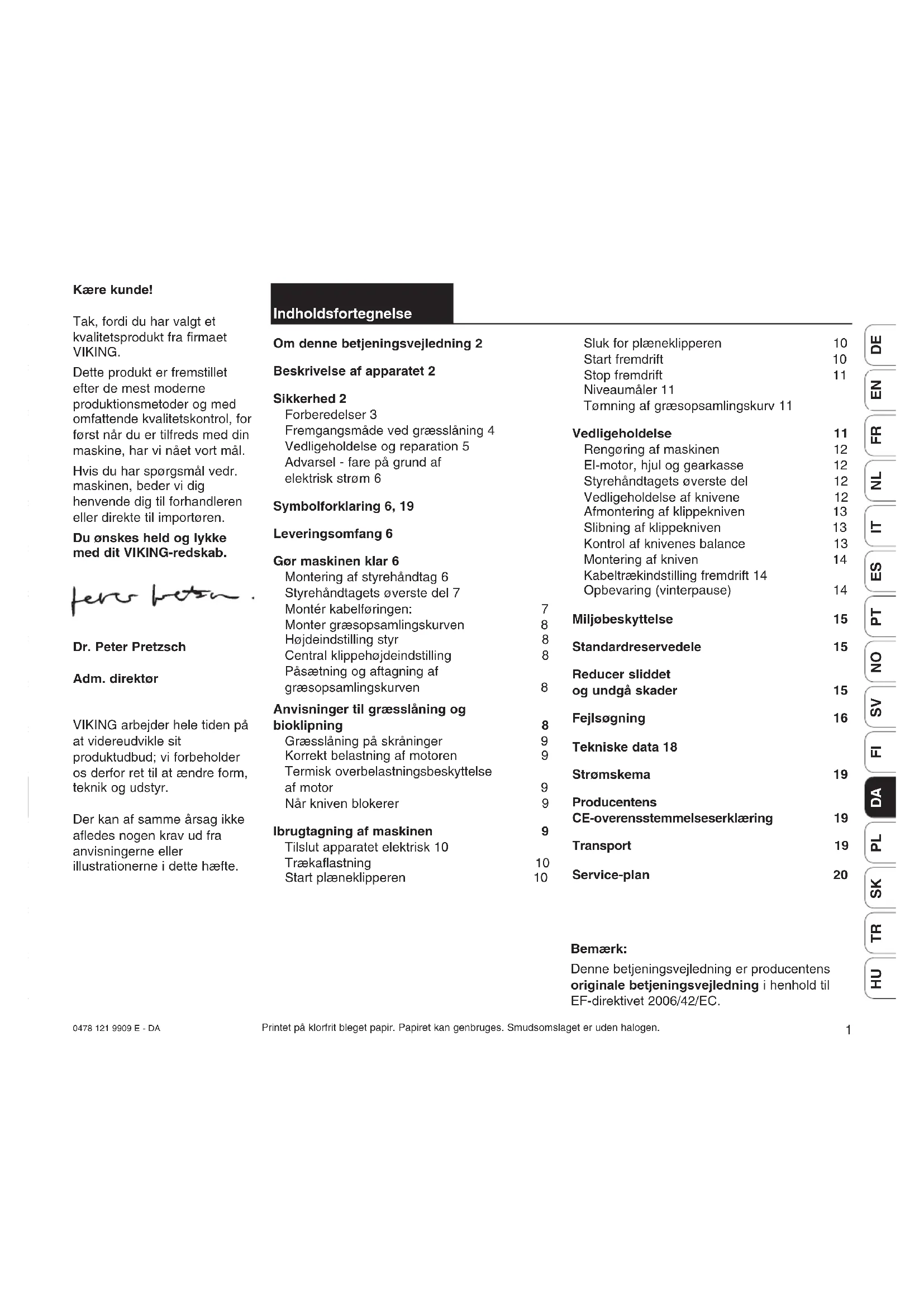

Tak, fordi du har valgt et kvalitetsprodukt fra firmaet VIKING.

Dette produkt er fremstillet efter de mest moderne produktionsmetoder og med omfattende kvalitetskontrol, for først når du er tilfreds med din maskine, har vi nået vort mål. Hvis du har spørgsmål vedr. maskinen, beder vi dig henvende dig til forhandleren eller direkte til importøren.

Du ønskes held og lykke med dit VIKING-redskab.

Dr. Peter Pretzsch

Adm. direktør

VIKING arbejder hele tiden på at videreudvikle sit produktudbud; vi forbeholder os derfor ret til at ændre form, teknik og udstyr.

Der kan af samme årsag ikke afledes nogen krav ud fra anvisningerne eller illustrationerne i dette hæfte.

Indholdsfortegnelse

Om denne betjeningsvejledning 2

Beskrivelse af apparatet 2

Sikkerhed 2

Forberedelser 3

Fremgangsmåde ved græsslåning 4

Montering af styrehåndtag 6

Styrehåndtagets øverste del 7

Montér kabelføringen: 7

Monter græsopsamlingskurven 8

Højdeindstilling styr 8

Central klippehøjdeindstilling 8

Påsætning og aftagning af græsopsamlingskurven 8

Anvisninger til græsslåning og bioklipning

Korrekt belastning af motoren 9

Termisk overbelastningsbeskyttelse af motor 9

Ibrugtagning af maskinen

Tilslut apparatet elektrisk 10

Trækaflastning 10

Start plæneklipperen 10

Sluk for plæneklipperen 10

Start fremdrift 10

Stop fremdrift 11

Niveaumåler 11 Tømning af græsopsamlingskurv 11

Vedligeholdelse 11

Rengøring af maskinen 12

El-motor, hjul og gearkasse 12

Styrehåndtagets øverste del 12

Vedligeholdelse af knivene 12

Afmontering af klippekniven 13

Slibning af klippekniven 13

Kontrol af knivenes balance 13

Montering af kniven 14

Kabeltrækindstilling fremdrift 14

Opbevaring (vinterpause) 14

Miljøbeskyttelse 15

Standardreservedele 15

Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EF-direktivet 2006/42/EC.

Om denne betjeningsvejledning

Billedsymboler

Dette symbol anvendes til at forbinde billederne på billedsiderne med det pågældende tekstafsnit i betjeningsvejledningen.

Billederne findes foran i betjeningsvejledningen.

Markering af tekstafsnit

De beskrevne betjeningstrin kan have forskellige markeringer.

Betjeningstrin uden direkte henvisning til et billede.

Eksempel:

- Slib kniven ensartet for at undgå vibrationer pga. ubalance.

Betjeningstrin med direkte henvisning til et billede, som findes på en af billedsiderne (forrest i betjeningsvejledningen), med henvisning til positionstallet på billedet.

Eksempel:

1= Løsn bolten

2= Grebet ...

Generelle opremsninger, som der ikke er noget billede til. Eksempel:

- Anvendelse af produktet ved sportsarrangementer eller i konkurrencer

Ud over beskrivelsen af de forskellige betjeningstrin kan der i denne betjeningsvejledning være tekstafsnit med indhold, der ikke umiddelbart vedrører brugen. Disse afsnit er markeret med et af de følgende symboler for at fremhæve dem i betjeningsvejledningen:

Advarer mod risiko for ulykker og kvæstelser samt mod alvorlige tingskader.

Informationer for at sikre at apparatet udnyttes bedre og for at undgå mulige fejlbetjeninger, som kan medføre beskadigelser på apparatet eller enkelte komponenter.

Synsretning under anvendelse "venstre" og "højre" i betjeningsvejledningen: Brugeren står bag maskinen (arbejdsposition) og ser fremad i køreretningen.

Beskrivelse af apparatet

A Styrebøjlens øverste del med betjeningselementer

C Drejegreb

D Motorhjelm

E Bærehåndtag

F Kabinetoverdel

G Beskyttelsesliste

H Visning klippehøjde

I Central klippehøjdeindstilling

J Drejegreb styrhøjdeindstilling

K Græsopsamlingskurv

L Ledningsbøjnings - beskyttelse

M Udkastningsspjæld

N Niveaumåler

For din sikkerheds skyld

Forholdsregler til forebyggelse af ulykker skal følges under arbejdet med plæneklipperen.

Hele betjenings - vejled ningen bør læses grundigt igennem før den

förste ibrugtagning og opbevares til senere brug. Bliv fortrolig med betjenings - elementerne og brugen af maskinen. Giv aldrig børn eller personer, som ikke har læst betjeningsvejledningen, lov til at benytte plæneklipperen. Børn under 16 år må ikke benytte maskinen. Lokale forskrifter fastlægger som regel brugerens minimumsalder. Plæneklipperen må heller ikke benyttes, når der er personer, specielt børn, eller dyr i nærheden.

Tænk på, at brugeren af maskinen er ansvarlig for skader på andre personer eller disses ejendom.

- Dette apparat er ikke dimensioneret til personer (inklusiv børn) med begrænsede fysiske, følelsesmæssige eller åndelige evner eller som mangler erfaring og/eller viden, medmindre de ledsages af en anden person, som sørger for sikkerhed eller som giver anvisninger om hvorledes apparatet skal anvendes. Børn skal være under opsyn for at sikre at de ikke leger med apparatet.

Undlad at arbejde med plæneklipperen, hvis du har indtaget alkohol, medikamenter eller medicin, der nedsætter reaktionsevnen.

Det er en god ide at lade forhandleren eller en anden fagkyndig sætte dig ind i brugen af den nye maskine, før den tages i brug første gang.

NB!

Plæneklipperen må kun bruges til græsslåning; den må ikke anvendes til andre formål, da det kan være farligt og medføre skader på maskinen.

Risiko for ulykker!

Plæneklipperen må pga. risiko for kvæstelser bl.a. ikke anvendes til (ikke komplet opstilling):

Til trimning af buske, hække og planter, til beskæring af slyngplanter, til plejning af græsplæner på tage eller i altankasser, til rengøring af fortove (sugning – blæsning – snerydning),

til findeling og granulering af grene og hækkeafklip, til udjævning af jordbunker, som f.eks. muldvarpeskud, til transport af afklippet affald, undtagen i den dertil beregnede græsopsamlingskurv.

Forberedelser

- Under

græsslåningen skal man altid

bære solide sko og lange bukser. Brug aldrig plæneklipperen barfodet eller iført sandaler.

- Undersøg hele det areal, hvor maskinen skal anvendes, og fjern sten, kæppe, ståltråd, kødben og andre fremmedlegemer, som kan blive slynget væk af maskinen.

- Før brugen bør man altid efterse, om klippeværktøjet, fastspændingsboltene og hele klippeenheden er i orden.

- Vigtigt! Fare for elektrisk stød!

Specielt vigtigt for den elektriske sikkerhed er apparatledningen, stikket, kontakten og forbindelseskablet. Beskadigede kabler, koblinger og stik eller tilslutningsledninger, der ikke opfylder forskrifterne, må ikke anvendes, da man kan risikere at blive udsat for elektriske stød. Kontroller regelmæssigt tilslutningsledningen med hensyn til skader eller slid (skørhed).

- Brug aldrig plæneklipperen med beskadigede beskyttelsesanordninger eller -gitre eller uden fungerende motorbremse eller uden påmonterede beskyttelsesanordninger, f.eks. uden udkastnings -spjæld eller uden græs -opsamlingsanordning. - Brug af sikkerheds -mæssige grunde altid en intakt græsopsamlings kurv.

• Kontaktanordningerne på maskinen må ikke fjernes eller ændres, f.eks. fastbinding af et styrehåndtag på styret.
• Udlån kun maskinen til personer, der er fortrolige med betjeningen af det. Lad altid betjenings - vejledningen følge med.
• Vær opmærksom på kommunale forskrifter for motordrevne havemaskiners anvendelsestider.

Fremgangsmåde ved græsslåning

- Der må ikke være uved - kommende i fareområdet.

• For at kunne starte apparatet, skal det stilles på et plant underlag. Når motoren starter op må apparatet ikke vippes.

• Når motoren tændes, skal anvisningerne følges, og den må kun tændes, när dine fødder er i sikker afstand fra klippeværktøjet.

• Slå ikke vådt græs, og slå ikke græs i regnvejr. Ved vådt græs er der større risiko for ulykker (Risiko for udskridning).

• Slå kun græs i dagslys eller på godt oplyste steder.
• Kør kun med maskinen i skridttempo. Ved at køre hurtigt øges risikoen for at komme til skade ved at snuble, skride ud osv.
• Sørg altid for at stå godt fast på skråninger. Undgå at slå græs på meget stejle skråninger, da der er risiko for at miste kontrollen over maskinen.
• Slå altid græsset på tværs af skråninger og aldrig op og ned, idet der da er risiko for at blive kørt over af plæneklipperen, hvis man mister kontrollen over den.
• Vær særlig forsigtig, når du ændrer kørselsretning på en skråning, så du ikke mister herredømmet.

- Af sikkerhedsmæssige årsager må maskinen ikke anvendes på skråninger med en stigning på over 25° (46,6 %).

Risiko for kvæstelser!

Udvis særlig forsigtighed ved baglæns bevægelser, og når plæneklipperen trækkes.

• Vær ekstra forsigtig, när du vender plæneklipperen om eller trækker den hen mod dig selv.
• Sluk for motoren, när plæneklipperen skal vippes over andre flader end græs, og när den skal skubbes til og fra arbejdsområdet.

- Lad være med at åbne udkastnings-

spjældet og/eller tømme græsopsamlingskurven, så længe klippekniven drejer rundt. Den roterende kniv kan medføre kvæstelser.

• Undgå at slukke og tænde apparatet hyppigt inden for et kort tidsrum, og "leg" ikke med startknappen. Risiko pga. motoroverophedning.
• Apparatet forårsager spændingssvingninger, när det kører på højtryk. Ved dårlige netforhold kan det have indflydelse på andre apparater eller anordninger, der er tilsluttet samme kredsløb. I dette tilfælde skal der træffes tilstrækkelige foranstaltninger (f.eks. apparatet kan tilsluttes et andet kredsløb, eller det kan tilsluttes et kredsløb med lavere impedans).
• Fastgør aldrig ting til styret (f.eks. arbejdstøj). Forlængerledninger må ikke vikles om styret.

- NB!

Hænder og fødder skal

holdes væk fra roterende dele. Rør aldrig en roterende kniv. Stå aldrig i nærheden af udkastningsåbningen. Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholdes.

Risiko for kvæstelser!

- Undlad at løfte eller bære en plæneklipper med kørende motor eller med tilsluttet ledning.

- Stands motoren, og træk stikket ud:

• Før du afhjælper blokeringer eller fjerner tilstoppelser i udkastningskanalen;

• Når klippeværktøjet er stødt på et fremmedlegeme. Klippeværktøjet skal i så fald kontrolleres for eventuelle beskadigelser;

• Før plæneklipperen kontrolleres, rengøres eller der udføres arbejde på den;

• Hvis den begynder at vibrere usædvanlig voldsomt. Klippeværktøjet skal kontrolleres med det samme.
• Før maskinen forlades eller står uden opsyn;
• Før du løfter eller bærer plæneklipperen.
• Før transporten.

- Vær opmærk - som på at klippeværktøjet har efterløb,

som udgør nogle sekunder før det står stille.

Plæneklipperen skal slukkes og netstikket trækkes ud, før der udføres arbejde på maskinen, før indstilling eller rengøring af maskinen, eller før det kontrolleres, om tilslutningsledningen er snoet eller beskadiget.

Der må kun udføres vedligeholdelsesarbejde, som er beskrevet i denne betjeningsvejledning.

Alt andet arbejde skal udføres af en forhandler.

VIKING anbefaler at alle vedligeholdelsesarbejder og reparationer kun udføres af en VIKING forhandler.

VIKING forhandlerne tilbydes regelmæssigt seminarer og tekniske informationer.

Anvend kun værktøj, tilbehør og reservedele af høj kvalitet. I modsat fald er der risiko for ulykker med personskader eller skader på apparatet til følge.

VIKING anbefaler originale VIKING værktøj, tilbehør og reservedele. Disse er konstrueret til apparatet og er tilpasset brugerens krav. Originale VIKING reservedele ses af VIKING reservedelsnummeret, på påtrykt VIKING og evt. på VIKING reservedelssymbol. På mindre komponenter kan symbolet også stå alene.

• Sørg for at alle møtrikker, bolte og skruer er fast tilspændte, så det er sikkert at bruge maskinen.
• Hvis klippeværktøjet eller plæneklipperen støder på en forhindring eller et fremmedlegeme, skal motoren slås fra, stikket trækkes ud og undersøges af en fagmand.
• Plæneklipperen må ikke bruges med en beskadiget eller bøjet krumtapaksel. Risiko for kvæstelser pga. defekte dele!
• Kontroller regelmæssigt, om græsopsamlings - anordningen er slidt, beskadiget eller ikke længere fungerer.
• Udskift slidte eller beskadigede dele af hensyn til sikkerheden.
• Ulæselige fare- og advarselsanvisninger på maskinen skal udskiftes. Din VIKING-forhandler har reserveskilte.

• Under græsslåningen skal kablet holdes langt væk fra kniven.
• Brug kun fugtigheds - isolerede forlængerkabler til udendørs brug. (Se punktet: Ibrugtagning).

- Selv om drivmotoren er beskyttet mod stænkvand, ikke arbejdes med ipperen i regnvejr de omgivelser.

• Lad ikke maskinen stå ubeskyttet i regnen.
• Adskil tilslutningsledningen fra stikket og stikdåsen.
• Ved brug af plæne - klipperen i det fri skal stikdåsen være forsynet med et fejlstrømsrelæ (brydestrøm maks. 30 mA). Yderligere oplysninger fås hos elinstallatøren.

Symbolforklaring (1)

NB! Læs betjenings - vejledningen inden ibrugtagning.

Risiko for kvæstelser! Der må ikke være uvedkommende i fareområdet.

Risiko for kvæstelser! Pas på; skarp klippekniv. Klippe - kniven har et par sekunders efterløb (motor/knivbremse). Før vedligeholdelse og rensning af apparatet, før kontrol af tilslutningsslangen o.lign. samt før apparatet forlades, skal motoren slukkes og stikket trækkes ud.

Fare for elektrisk stød! Hold tilslutnings - kablet langt væk fr klippeværktøjet.

Leveringsomfang

Pos. Betegnelse Stk.

1 Basismaskine 1
2 Ledningsbøjnings - beskyttelse ME 545, ME 545 C 1 ME 545 V 2

3 Fladrundbolt 2

4 Drejegreb 2

5 Kabelføring 1

6 Græsopsamlings - kurvens øverste del 1

7 Græsopsamlings - kurvens nederste del 1

8 Bolt 2

• Betjeningsvejledning 1

Klargøring af maskinen

BEMÆRK

Hertil stilles maskinen på et plant, fast underlag.

Montering af styrehåndtag

Montering af styrehåndtag:

A= Sæt styrehåndtaget på begge underdele på styrehåndtaget.
3= Stik fladrundboltene gennem hullerne indefra og spænd til med
4= drejegrebene.

BEMÆRK

① Monter venstre lednings bøjningsbeskyttelse:

BEMÆRK

Monter ledningsbøjnings - beskyttelsen (2) som vist på billedet. Kabeltræk og kabler skal føres under styret. Løsn evt. drejegrebet (4) før monteringen.

Læg kabeltræk og kabler ind i

2= ledningsbøjnings- beskyttelsen. Læg først ledningsbøjnings- beskyttelsen ind i

11= det øverste hul på styrunderdelen. Lad derefter ledningsbøjnings - beskyttelsen gå i hak

② Monter højre lednings - bøjnings beskyttelse:

BEMAERK

På model ME 545 er der intet kabeltræk på styre - håndtagets højre side. Derfor skal der kun monteres en ledningsbøjningsbeskyttelse (2) på venstre side på denne plæneklipper.

Monteringen af

2= højre ledningsbøjnings - beskyttelse sker på samme måde som for venstre side.

Klap styrehåndtaget om:

OBS

Risiko for kvæstelser!

Stands apparatet, før det klappes sammen, og træk tilslutningsledningen ud. Styrehåndtagets øverste del må ikke belastes (f.eks. med arbejdstøj, der er hængt på styrehåndtaget).

Risiko for klemning!

Når drejegrebene løsnes kan styrets øverste del klappe sammen. Hold derfor om styrets øverste del (A) på det højeste sted med den ene hånd, mens drejegrebene skrues af.

Styrehåndtagets øverste del klappes sammen ved rengøring af maskinen samt i forbindelse med plads - besparende transport og opbevaring:

4= Løsn drejegrebene indtil disse let kan bevæges frem og tilbage.

- Klap styrehåndtagets øverste del ned og læg den på kabinettets nederste del.

Styrehåndtagets øverste del

R= Motorstoparm

S= Startknap

T= Håndtag til fremdrift ME 545 V

V= Trækaflastning forbindelseskabel

W= Strømtislutning

Montér kabelføringen:

ME 545 C, ME 545 V:

5= Stik kabelføringen ind i udskæringen på

X= kabinettet og drej mod styrehåndtagets øverste del.

Sørg for, at alle kabler ligger i kabelføringen.

Lad kabelføringen gå i hak i de to huller med et let tryk.

ME 545:

Fastgør ledningen på styrehåndtagets øverste del vha.

9= ledningsklipsene.

Monter græsop - samlings kurven

6= Sæt græsopsamlings - kurvens øverste del på 7= græsopsamlingskurvens nederste del.
8= Tryk boltene gennem de tilhørende åbninger indefra. Lad græsopsamlings - kurvens overdel gå i hak i kurvens underdel med et let tryk.

Højdeindstilling styr

Styrets arbejdshøjde kan indstilles i positionerne I (lav), II (mellem) og III (høj):
J= Løsn styrhøjde - indstillingens drejegreb mod uret (ca. fem omdrejninger).
A= Tag om styrets øverste del med begge hænder og placer det med op- og nedadgående tryk i den ønskede position.

BEMÆRK

Sørg for at styret har samme højde til højre og venstre.

J= Spænd derefter drejegrebet til med uret.

Central klippehøjdeindstilling

OBS

Risiko for kvæstelser!

Motoren skal standses, før klippehøjden indstilles.

Sørg for at der er rigelig afstand mellem fødder og klippeværktøj.

Der kan indstilles syv forskellige klippehøjder mellem 25 mm og 80 mm.

Trin 1 = laveste klippehøjde

Trin 7 = højeste klippehøjde.

I= Justeringsgrebet til den centrale højdeindstilling sidder på venstre side (se illustration). Tag om apparatet på
Y= grebet og
I= træk justeringsgrebet opefter, for at løsne stopmekanismen.
- Indstil den ønskede klippehøjde ved at bevæge maskinen op eller ned.

Denne kan aflæses på H= klippehøjdeskalaen.
I= Slip derefter justeringsgrebet igen og lad højdeindstillingen gå i hak.

Påsætning og aftagning af græs - opsamlingskurven

OBS

Risiko for kvæstelser!

Ved på- og afhægtning af græsopsamlingskurven skal motoren være slukket.

Påhægtning:

M= Åben og hold udkastningsklappen. Hægt græsopsamlings - kurven med
8= udskæringerne i græs - opsamlingskurven på 9= apparatets holder.
M= Luk igen udkastnings - spjældet med hånden.

Afhægtning:

M= Åben og hold udkastningsklappen. Løft græsopsamlings - kurven opefter, hægt den ud
9= af holderen og tag den af.
M= Luk igen udkastnings - spjældet med hånden.

Anvisninger om græsslåning

BEMÆRK

Plænen bliver smuk og tæt, hvis den slås ofte og holdes kort.

Slå ikke plænen for kort i varme og tørre klimaer, da den ellers tørrer ud eller svides af solen og kommer til at se grim ud!

Resultatet bliver bedre med en skarp kniv end med en sløv. Derfor bør kniven slibes regelmæssigt (VIKING-forhandler).

OBS

Risiko for kvæstelser!

Bliver ledningen viklet sammen, skal den omgående rettes ud. Ved anvendelse af en kabeltromle skal tilslutningsledningen være rullet helt ud, da der ellers kan opstå effekttab og overophedning på grund af elektrisk modstand.

Hold tilslutningsledningen bag dig under græsslåningen. Den kan let blive klippet over, hvilket indebærer en stor risiko for ulykker. Sørg derfor altid for, at ledningen ligger på det område, hvor der allerede er slået græs.

Af sikkerhedsmæssige grunde bør plæneklipperen ikke anvendes på en hældning på mere end 25°. En hældning på 25° svarer til en lodret stigning på 46,6 cm over en vandret strækning på 100 cm.

Korrekt belastning af motoren

Tænd aldrig for plæne - klipperen i højt græs eller i den laveste klippehøjde. Plæneklipperen må kun belastes så meget, at motorens omdrejningstal ikke synker væsentligt. Hvis omdrejningstallet falder, vælges en højere indstilling af klippehøjden og/eller fremføringshastigheden reduceres.

Termisk overbelastnings - beskyttelse af motor

Hvis der under arbejdet opstår en overbelastning af motoren, kobler den indbyggede termiske overbelastningsbeskyttelse automatisk motoren fra. Årsager til overbelastning:

• Græsslåning i for højt græs eller ved for lavt indstillet klippehøjde
• For høj fremførings - hastighed
• Ikke egnet eller for lang forbindelseskabel (spændingsfald) (se kapitel "Tilslut apparatet elektrisk")
• Utilstrækkelig rensning af køleluftføringen (luftudtagene)

Ibrugtagning efter pause: Efter en afkølingstid på ca. 10 min. (afhængigt af omgivelsestemperaturen), genstartes apparatet (se kapitlet "Ibrugtagning").

Når kniven blokerer

Stands straks motoren, og træk netstikket ud. Find derefter årsagen, og sørg for at udbedre fejlen.

Ibrugtagning af maskinen

OBS

• Undersøg hele det areal, hvor maskinen skal anvendes, og fjern sten, kæppe, ståltråd, kødben og øvrige fremmedlegemer
• Start motoren som beskrevet.
• Vær ekstra forsigtig, när du vender plæneklipperen om eller trækker den hen mod dig selv.
• Risiko for kvæstelser! Hænder og fødder skal holdes væk fra roterende dele.
• Under græsslåningen skal man altid bære solide sko og lange bukser. Brug aldrig plæneklipperen barfodet eller iført sandaler.
• Maskinen må aldrig benyttes, når der er personer, specielt børn, eller dyr i nærheden.

Tilslut apparatet elektrisk

Netspænding skal stemme overens med drifts - spændingen (se typeskiltet).

Netspændingen skal stemme overens med maskinens mærkespænding.

Ledningen skal være tilstrækkeligt sikret (se kapitlet "Tekniske data").

Der må kun anvendes ledninger, som ikke er lettere end gummiledninger af typen H07 RN-F DIN/VDE 0282, og som har et min. tværsnit 3 x 1,5 mm² op til 25 m eller 3 x 2,5 mm² op til 50 m.

Forbindelseskablernes koblinger skal være af gummi eller gummibetrukne og opfylde normen DIN/VDE 0620.

Dette redskab skal tilsluttes en strømforsyning med en systemimpedans Z_maks. ved leveringspunktet (hovedtilslutningen) på maksimalt 0,47 ohm (ved 50 Hz).

Brugeren skal sikre, at redskabet kun tilsluttes en strømforsyning, der overholder disse krav. Hvis det er nødvendigt, kan systemimpedansen oplyses af det lokale elselskab.

Trækaflastning

11

Under arbejdet forhindrer trækaflastningen at forbindelseskablet trækkes utilsigtet af og derved beskadiger strømtilslutningen på apparatet.

Derfor skal forbindelseskablet føres gennem trækaflastningen.

Med

10= forbindelseskablet dannes en løkke, som føres gennem

11= åbningen.

Bøj løkken over

12= krogen og spænd til.

Start plæneklipperen

12

BEMÆRK

Start ikke motoren i højt græs eller i laveste klippehøjde, da dette gør opstarten vanskelig.

Trin① :

S= Tryk på startknappen og hold den inde.

Trin② :

Tryk

Motoren og kniven standser indenfor kort tid.

OBS

Risiko for kvæstelser!

Træk netstikket ud, när plæneklipperen forlades!

Tænd for fremdriften ME 545 V

BEMÆRK

Fremdriften virker kun, när motoren kører.

Håndtaget til Vario-drevet (U) må ikke aktiveres när motoren står stille, da dette kan medføre at drevets mekanisme beskadiges (håndtaget er blokeret).

Trin ① :

T= Tryk fremdriftshåndtaget mod styret og hold fast. Maskinens drev kobler ind.

Trin② :

Til en trinløs øgning af hastigheden trækkes

for at reducere hastigheden trykkes håndtaget fremefter.

Kørehastighed:

Vario-drevets hastighed kan reguleres efter ønske under kørslen uden at fremdriften kobles ud.

Stop fremdrift

15

Græsopsamlingskurven er udstyret med

N= en niveaumåler på opsamlingskurvens øverste del.

Luftstrømmen, der opstår ved klippeknivens rotation, og som sørger for opfyldningen af græsopsamlingskurven, løfter niveaumåleren:

Græsopsamlingskurven fyldes med afskåret græs.

Efterhånden som græsop - samlingskurven fyldes med græs, reduceres denne luftstrøm, og niveaumåleren synker ned:

Græsopsamlingskurven er fuld og skal tømmes (se afsnittet "Tømning af græsopsamlingskurv").

Tømning af

græsopsamlingskurv

18

OBS

Risiko for kvæstelser!

Før tømningen af græs - opsamlingskurven skal motoren være slukket.

BEMAERK

En komplet fyldt græsopsamlingskurv kan veje op til 16 kg.

- Hægt græsopsamlings - kurven af maskinen (se kapitlet "Påsætning og aftagning af græsop - samlings kurven"). Åben græsopsamlings - kurven ved

13= låselasken og

5= klap opsamlingskurvens øverste del op.

Klap den fyldte

K= græsopsamlingskurv bagud.

Med

14= holdegrebet (græsop - samlingskurvens øverste del) og

15= holdegrebet (græsop - samlingskurvens nederste del) kan der holdes godt fast om græsopsamlingskurven, som så nemt kan tømmes.

Vedligeholdelse

OBS

Risiko for kvæstelser!

For at undgå at

motoren starter utilsigtet, trækkes kablet altid ud, før alle vedligeholdelses- og rengøringsarbejder og før arbejder på klippekniven.

Risiko for kvæstelser! Arbejd altid med handsker.

Rør aldrig klippekniven, før den står stille.

Har du ikke nok kendskaber eller hjælpemidler til rådighed, bedes du altid henvende dig til en forhandler.

VIKING anbefaler at vedligeholdelsesarbejder og reparationer kun udføres hos en VIKING forhandler.

VIKING anbefaler originale VIKING reservedele.

Rengøring af maskinen

Vedligeholdelsesinterval: After hver brug

Rengør omhyggeligt maskinen efter anvendelse. Omhyggelig behandling beskytter din maskine mod skader og forlænger levetiden.

Rens afkølingstilførslen (indsugningsåbningen) mellem motorhjelmen og kabinettets nederste del for at opnå tilstrækkelig motorkøling.

Rengør kniven.

Eventuelle græsrester i kabinettet og udkastnings - kanalen løsnes først med en pind.

Ret aldrig en vandstråle mod motordele, pakninger, lejesøler og elektriske komponenter såsom kontakter. Det kan medføre dyre reparationer.

Brug ikke aggressive rengøringsmidler. Sådanne rengøringsmidler kan beskadige kunststof- og metaldele, hvilket forringer VIKING-apparatets drift.

Kan snavs ikke fjernes med vand, med en børste eller med en klud, anbefaler VIKING anvendelsen af et specialrensemiddel (f.eks. STIHL specialrensemiddel).

OBS

Risiko for kvæstelser!

Før den vippes op skal plæneklipperen stilles på et fast, vandret og plant underlag og indstil det højeste skæreniveau (trin 7), da plæneklipperen ellers vipper frem igen.

BEMÆRK

Vip plæneklipperen op på forenden ved rengørings- og vedligeholdelsesarbejde. Hægt græsopsamlings - kurven af og løft styrehånd - tagets øverste del af, før du vipper plæneklipperen op (se kapitlet "montering af styrehåndtag") og løft derefter udkastnings - spjældet.

El-motor, hjul og gearkasse

Hjulenes kuglelejer er vedligeholdelsesfrie.

Vario-gearkassen (ME 545 V) skal ikke vedligeholdes.

Styrehåndtagets øverste del

Vedligeholdelsesinterval: Før hver brug

Styrehåndtagets øverste del er beklædt med et isoleringslag. Hvis dette beskadiges, skal styrehåndtagets øverste del udskiftes.

Risiko for kvæstelser pga. elektrisk stød!

Vedligeholdelse af knivene

OBS

Risiko for kvæstelser!

Har du ikke nok kendskaber eller hjælpemidler til rådighed, bedes du altid henvende dig til en forhandler (VIKING anbefaler VIKING forhandleren).

VIKING anbefaler originale VIKING reservedele.

Vedligeholdelsesinterval: Før hver brug

Vip plæneklipperen til rengøringspositionen.

- Rens knivene og kontroller for beskadigelser (hakker eller ridser) og slid og udskift efter behov.

Slidgrænser:

Knivtykkelsen skal være mindst 2 m m over det hele. (Kontroller med en skydelære).

Skærene kan maksimalt slibes 5 m m ned under en efterslibning.

Læg en

Er den medfølgende kniv ikke monteret på plæneklipperen, men f.eks. den ekstra granuleringskniv som specialtilbehør, så gælder andre slidgrænser.

OBS

Risiko for kvæstelser!

En slidt kniv kan knække og forårsage alvorlige kvæstelser. Følg derfor altid anvisningerne om knivens vedligeholdelse.

Knivenes slid afhænger af anvendelsesstedet og varigheden. Anvendes apparatet på en sandet bund eller ofte under tørre betingelser, slides kniven meget og meget hurtigt.

Når skærekniven udskiftes skal knivebolt (18) også udskiftes.

Afmontering af klippekniven

Risiko for kvæstelser! Arbejd altid med handsker.

16= træklods (ca. 60 x 60 mm) for at holde imod på

17= kniven.

18= Skru knivens skrue ud med en skruenøgle SW 24.

17= Tag kniven af.

Slibning af klippekniven

Kniven skal slibes under hensyntagen til nedenstående punkter:

- Afkøl kniven under slibningen, f.eks. med vand. Den må ikke blive blå, da skæreevnen i så fald forringes.

- Slib kniven ensartet for at undgå vibrationer pga. ubalance.

OBS

Risiko for kvæstelser!

Kontroller kniven for beskadigelser inden monteringen. Kniven skal udskiftes, hvis der er synlige hakker eller ridser, når skærene er slebet ned til 5 mm's tykkelse eller når kniven er tyndere end 2 mm et sted (slidgrænse).

Knivsæggens slibevinkel udgør 30°.

Kontrol af knivenes balance

19= Før skruetrækkeren gennem

20= midterhullerne på

17= kniven og juster kniven vandret.

Er kniven korrekt afbalanceret, forbliver den i den vandrette position.

- Hælder kniven mod den ene side, skal denne side efterslibes, indtil der er balance.

Montering af kniven

21

Kabeltrækindstilling, fremdrift

22

Risiko for kvæstelser! Arbejd altid med handsker.

17= Monter kniven med de ombukkede vinger opad. Brug en
16= træklods (ca. 60 x 60 mm) for at holde imod på kniven.
18= Spænd knivboltene til med et drejningsmoment på 10 - 15 Nm.

OBS

Risiko for kvæstelser!

Det foreskrevne tilspændingsmoment for knivboltene på 10 - 15 Nm skal overholdes nøje, da den sikre fastgøring af klippeværktøjet afhænger af dette.

Fastgør også knivbolten (18) med Loctite 243.

Vedligeholdelsesinterval: Efter behov (drevet starter ikke, selvom håndtaget til fremdrift er trukket)

Kabeltrækkets spænding er korrekt indstillet på fabrikken. Det kan dog ske, at kabeltrækket skal efterjusteres efter længere tids anvendelse.

På styrehåndtagets øverste venstre del sidder der en

21= justeringsskrue.

Aktivér køregrebet, og træk samtidig plæneklipperen bagud.

Efter ca. en tredjedel af håndtagets vandring skal drivhjulene blokere.

Ved at dreje

21= justeringsskruen mod “+” øges spændingen på kabeltrækket, drejes der mod “-” reduceres spændingen.

OBS

Risiko for kvæstelser!

Hvis drivhjulene blokerer når der trækkes tilbage, selv om håndtaget ikke er aktiveret, er kabeltrækket indstillet forkert, og plæneklipperens drev er koblet til permanent. Plæneklipperen kan utilsigtet sætte sig i gang under starten og således medføre person- eller tingskader.

Indstillingen skal gentages (kontakt evt. en forhandler, VIKING anbefaler VIKING forhandlere).

Opbevaring (vinterpause)

Opbevaringsrummet skal være tørt og støvfrit. Desuden skal plæneklipperen opbevares uden for børns rækkevidde.

Eventuelle fejl på maskinen skal altid afhjælpes før opbevaringen, så den altid er klar til drift.

Ved længere tids driftspause (vinterpause) skal følgende punkter udføres:

• Rens alle ydre dele omhyggeligt.
• Smør samtlige bevægelige dele godt ind i olie/fedt.

Miljøbeskyttelse

Det afskårne græs hører ikke til i skraldespanden, men bør derimod komposteres.

Emballager, maskine og tilbehør er fremstillet af materialer, der kan genbruges, og som skal bortskaffes i overens - stemmelse hermed. Miljørigtig bortskaffelse, hvor materialerester sorteres, fremmer muligheden for at genanvende brugbare materialer. Af denne grund skal maskinen afleveres i et affaldsdepot når den er opslidt.

Standardreservedele

Klippekniv

6340 702 0100

BEMÆRK

i

Fastgøringsdelene på kniven (f.eks. knivbolt, låseskive) skal udskiftes, när kniven udskiftes eller monteres. Reservedele fås som tilbehør hos en VIKING forhandler.

Sådan minimerer du slid og undgår skader

Vigtige bemærkninger til vedligeholdelsen for produktgruppen

Elektriske plæneklippere

Dele af VIKING-produktet udsættes også selv ved korrekt brug for normal slitage og skal alt efter art og varighed af brugen udskiftes i rette tid.

Hertil hører bl.a.:

• Kniv
• Opsamlingskurv
• Beskyttelseslister
• Kilerem (ME 545 V)

2. Overholdelse af betjeningsvejledningens anvisninger

Benyttelse, vedligeholdelse og opbevaring af VIKINGmaskinen skal ske lige så omhyggeligt, som det er foreskrevet i denne betjenings - vejledning. Brugeren hæfter selv for alle skader, der måtte opstå som følge af tilsidesættelse af sikkerheds-, betjenings- og vedlige - holdelses anvisningerne.

Dette gælder især:

• Ikke tilstrækkelig dimensioneret tilførsel (tværsnit)
• Ukorrekt elektrisk tilslutning (spænding)
• Produktændringer, der ikke er godkendt af VIKING,
• Anvendelse af værktøj eller tilbehør, som ikke er godkendt eller egnet til apparatet eller ikke er af høj kvalitet.
• Brug af produktet til andet end det af producenten foreskrevne formål,
• Anvendelse af produktet ved sportsarrangementer eller i konkurrencer
• Følgeskader som følge af fortsat brug af produktet med defekte komponenter

3. Vedligeholdelsesarbejde

Alt arbejde, der er beskrevet i afsnittet "Vedligeholdelse", skal udføres regelmæssigt. Hvis disse vedligeholdelsesarbejder ikke kan udføres af brugeren selv, skal en forhandler tilkaldes.

VIKING anbefaler at alle vedligeholdelsesarbejder og reparationer kun udføres af en VIKING forhandler.

VIKING forhandlerne tilbydes regelmæssigt seminarer og tekniske informationer.

Såfremt dette arbejde ikke bliver udført, kan der forekomme skader, som brugeren hæfter for.

Herunder hører bl.a.:

• Skader på drivmotoren på grund af utilstrækkelig rensning af køleluftføringen (luftudtagene)
• Korrosionsskader eller følgeskader på grund af uhensigtsmæssig opbevaring
• Skader på apparatet på grund af anvendelse af andre reservedele af mindre god kvalitet
• Skader pga. ikke udført eller utilstrækkelig vedligeholdelse eller skader pga. vedligeholdelses- eller reparationsarbejder, som ikke udføres på forhandlernes værksted.

Fejlfinding

Fejl Mulig årsag		Afhjælpning Side Billede
- Motoren starter ikke	- Ingen netspænding- El-ledning/stik, stikforbindelse eller kontakt defekt- Startknappen er ikke trykket ind- Den termisk motoroverbelast - nings beskyttelse er udløst- Plæneklipperens kabinet er tilstoppet	- Kontroller sikringen- Kontroller, udskift efter behov.- Tryk på startknappen- Afvent afkølingen og prøv at starte igen- Rens plæneklipperkabinettet (træk netstikket ud under rensningen)	9108, 9, 11	1116
- Sikringen udløses ofte	- Ikke egnet forbindelseskabel- Nettet overbelastet- Apparatet er overbelastet pga. græsslåning i for højt eller for fugtigt græs	- Anvend egnet forbindelseskabel- Tilslut apparatet til en anden strømkreds- Tilpas klippehøjden og klippehastigheden til forholdene	997, 9	7
- Kraftige vibrationer under driften	- Knivbolten er løs.- Motorfastgørelsen er løs- Kniven er ikke i balance pga. forkert efterslibning eller brud	- Fastspænd knivbolten- Spænd skruerne til motorfastgørelsen- Efterslib kniven (afbalancer) eller udskift den	12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12,12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12,	1918, 19
- Maskinen kører ikke, når fremdriftsgrebet trækkes (ved ME 545 V)	- Kabeltræk til fremdrift er forkert indstillet- Kileremmen er slidt- Kabeltrækket til fremdriften er defekt (f.eks. knækket)- Gearkassen er defekt	- Efterjuster kabeltræk til fremdrift- Udskift kilerem- Udskift kabeltræk til fremdrift- Udskift gearkasse	13131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131	20

Se betjeningsvejledningen til motoren

*Kontakt evt. en forhandler, VIKING anbefaler VIKING forhandlere

Fejl Mulig årsag		Afhjælpning Side Billede
- Vario-drevets hastighedsregulering fungerer ikke (ved ME 545 V)	- Håndtaget er trykket i den forkerte retning- Kabeltræk til vario-drevet er sprunget af eller defekt	- Tryk håndtaget i den rigtige retning- Hægt kabeltræk til vario-drevet i eller udskift det	10	13
- Ujævn klipning, plænen bliver gul	- Kniven er sløv eller slidt- Fremføringshastigheden er i forhold til klippehøjden for stor	- Efterslib eller udskift kniven- Reducer fremføringshastig - heden, og/eller vælg den rigtige klippehøjde	12,7	197
- Startbesvær eller faldende motorydelse	- Græsslåning i for højt eller for fugtigt græs- Plæneklipperens kabinet er tilstoppet	- Tilpas klippehøjden og klippehastigheden til forholdene- Rens plæneklipperkabinettet (træk netstikket ud under rensningen)	711	716
- Udkastningskanalen er tilstoppet	- Kniven er slidt- Græsslåning i for højt eller for fugtigt græs	- Udskift kniven- Tilpas klippehøjden og klippehastigheden til forholdene	12,7	197

Se betjeningsvejledningen til motoren

*Kontakt evt. en forhandler, VIKING anbefaler VIKING forhandlere

Tekniske data

	Enhed ME 545.1 ME 545.0 V	ME 545.0 C
Serienummer 6340 6340
Motor, type Elmotor Elmotor
Producent ATB ATB
TypeBSRBF 0,75/2-C74 BSRBF 0,75/2-C74
Spænding Volt [V~] 230 230
Forbrugseffekt	Watt [W] 1600 1600
Sikring	Ampere [A]	10	10
Frekvens	Hertz [Hz]	50	50
Beskyttelsesklasse		II	II
Kapslingsklasse		IPX 4	IPX 4
Klippeanordning		Knivbjælke	Knivbjælke
Klippediameter	cm	43	43
Klippeanordningens omdrejningstal	Omdr./min.	2800 2800
Drev knife		permanent	permanent
I henhold til direktiv 2000/14/EC:
Garanteret lydeffektniveau L_WAd	dB(A)	94	94
I henhold til direktiv 2006/42/EC:
Lydtryksniveau på arbejdspladsen L_pA	dB(A)	78	78
Usikkerhed K_pA	dB(A)	1	1
Anført vibrationskarakteristik
iht. EN 12096:
Målt værdi a_hw	m/s^2	5,20	5,20
Usikkerhed K_hw	m/s^2	2,08	2,08
Måling iht. EN 20 643
Tilspændingsmoment, knivbolt	Nm	10 - 15	10 - 15
Hjuldrev baghjul		-	Vario
Hjul-∅ foran	mm 180 180
Hjul-∅ bagtil	mm 200 200
Klippehøjde	mm 25 - 80	25 - 80
Græsopsamlingsboks	l	60	60
l/b/h	cm	147x48x102	147x48x102
Vægt	kg	26 / 30	32

Strømskema

22 Nettislutning

23 Tænd- og slukkekontakt

24 Motor

25 Kondensator

26 blå

27 brun

28 sort

Symbolforklaring (2)

Start af motoren

Stop motoren

ME 545 V Start fremdrift

Producentens CE-konformitetserklæring

Vi,

VIKING GmbH

er i overensstemmelse med følgende EU-direktiver:

2000/14/EC, 2002/95/EC,

Produktet er udviklet i overensstemmelse med følgende normer:

EN 60335-1,

EN 60335-2-77

Anvendt procedure for overensstemmelsesvurdering:

Bilag VIII (2000/14/EC)

Navn og adresse på pågældende myndig

TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Sammensætning og opbevaring af teknisk dokumentation:

Johann Weiglhofer VIKING GmbH

Målt lydtryksniveau: 92 dB(A)

Garanteret lydtryksniveau: 94 dB(A)

Konstruktionsåret og serienummeret står på apparatets typeskilt.

Sektionsleder forskning og produktudvikling

Transport

Anvend altid handsker under arbejdet for at

undgå at komme til skade pga. varme maskindele eller skarpe kanter.

- Sluk for apparatet før en transport, træk netkabel af og vent til kniven er standset.

- Apparatet må kun transporteres når motoren er afkølet.

- Anvend egnede hjælpemidler til læsning (læsseramper eller løfteanordninger).

- Fastgør apparatet under transport vha. tilstrækkeligt dimensionerede hjælpemidler (seler, reb osv.).

- Under en transport af apparatet skal regionalt gældende forskrifter overholdes, især hvad angår ladningens sikkerhed samt transport af ting på lastarealet.

Service-plan

Giv denne betjeningsvejledning til din VIKING-forhandler, når der skal udføres vedligeholdelsesarbejde på dit VIKING-produkt.

I kapitlet "Serviceplan" bekræfter din VIKING-forhandler, at servicearbejdet er udført i overensstemmelse med forskrifterne.

Model: ME

Serienummer:

Levering

Dato: ____ ____ ____ ____

VIKING-forhandlerens stempel

Næste service

Dato:

Dato: ____ ____ ____ ____

VIKING-forhandlerens stempel

Næste service

Dato: ____ ____ ____ ____

Dato:

VIKING-forhandlerens stempel

Næste service

Dato: ____ ____ ____ ____

Dato: ____ ____ ____ ____

VIKING-forhandlerens stempel

Næste service

Dato: ____ ____ ____ ____

Dato:

VIKING-forhandlerens stempel

Næste service

Dato: ____ ____ ____ ____ ____

Dato: ____ ____ ____ ____

VIKING-forhandlerens stempel

Næste service

Dato: ____ ____ ____ ____ ____

Dato: ____ ____ ____ ____

VIKING-forhandlerens stempel

Næste service

Dato:

Szanowni Państwo,
