HASZNÁLATI ÚTMUTATÓ ME 545 C VIKING

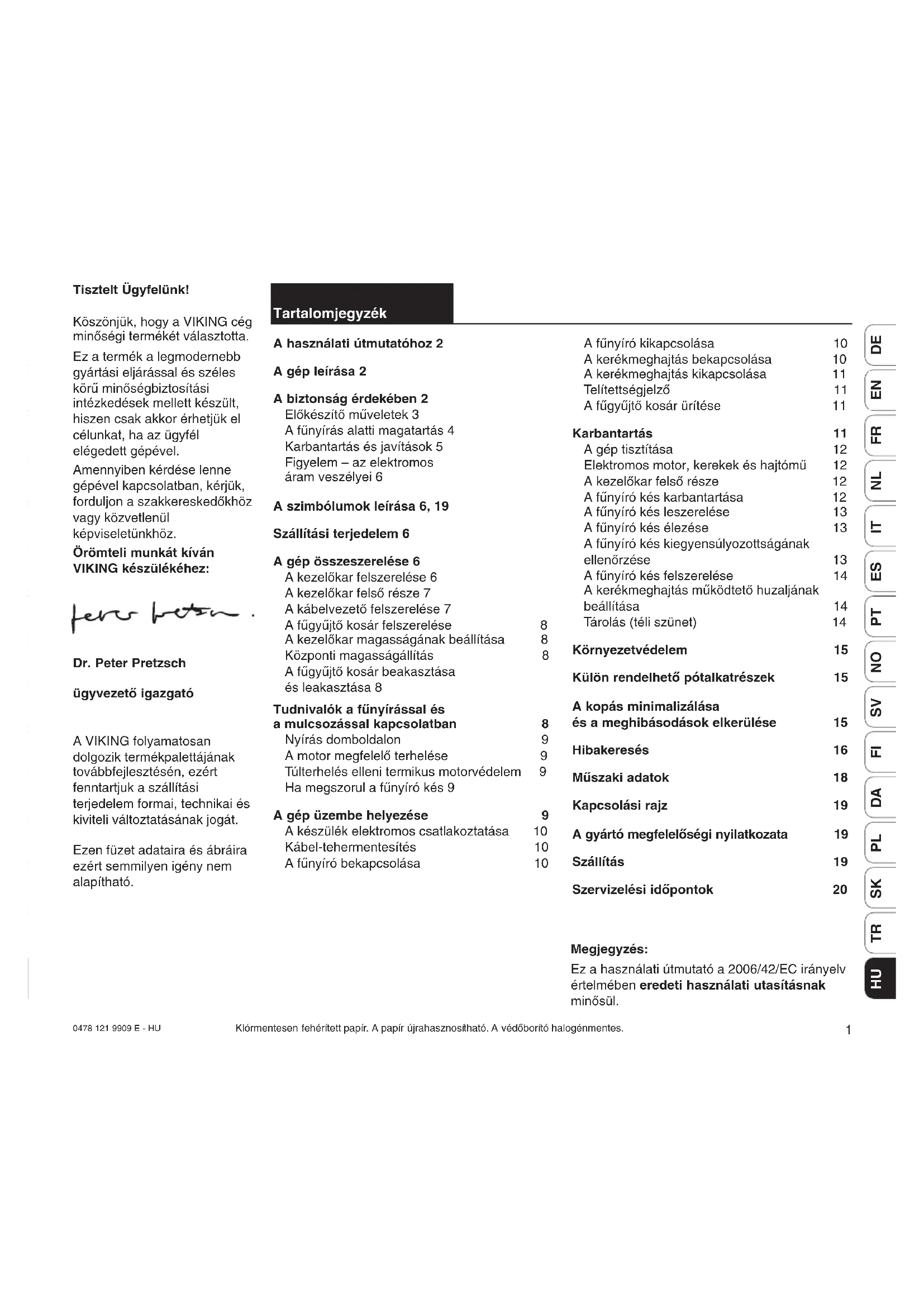

Köszönjük, hogy a VIKING cég minőségi termékét választotta.

Ez a termék a legmodernebb gyártási eljárással és széles körü minőségbiztosítási intézkedések mellett készült, hiszen csak akkor érhetjük el célunkat, ha az ügyfél elégedett gépével.

Amennyiben kérdése lenne gépével kapcsolatban, kérjük, forduljon a szakkereskedőkhöz vagy közvetlenül képviseletünkhoz.

Örömteli munkát kíván VIKING készülékéhez:

Dr. Peter Pretzsch

ügyvezető igazgató

A VIKING folyamatosan dolgozik termékpalettájának továbbfejlesztésén, ezért fenntartjuk a szállítási terjedelem formai, technikai és kiviteli változtatásának jogát.

Ezen füzet adataira és ábráira ezért semmilyen igény nem alapítható.

Tartalomjegyzék

A használati útmutatóhoz 2

A gép leírása 2

A biztonság érdekében 2

Előkészítő műveletek 3

A fünyírás alatti magatartás 4

Karbantartás és javítások 5

Figyelem – az elektromos

áram veszélyei 6

A szimbólumok leírása 6, 19

Szállítási terjedelem 6

A gép összeszerelése 6

A kezelőkar felszerelése 6

A kezelőkar felső része 7

A kábelvezető felszerelése 7

A fügyüjtő kosár felszerelése 8

A kezelőkar magasságának beállítása 8

Központi magasságállítás

A fügyüjtő kosár beakasztása

és leakasztása 8

Tudnivalók a fűnyírással és

a mulcsozással kapcsolatban 8

Nyírás domboldalon 9

A motor megfelelő terhelése 9

Túlterhelés elleni termikus motorvédelem 9

Ha megszorul a fünyíró kés 9

A gép üzembe helyezése 9

A készülék elektromos csatlakoztatása 10

Kábel-tehermentesítés 10

A fünyíró bekapcsolása 10

A fünyíró kikapcsolása 10

A kerékmeghajtás bekapcsolása 10

A kerékmeghajtás kikapcsolása 11

Telítettségjelző 11

A fügyüjtö kosár ürítése 11

Karbantartás 11

A gép tisztítása 12

Elektromos motor, kerekek és hajtómű 12

A kezelőkar felső része 12

A fünyíró kés karbantartása 12

A fünyíró kés leszerelése 13

A fünyíró kés élezése 13

A fünyíró kés kiegyensúlyozottságának ellenőrzése 13

A fünyíró kés felszerelése 14

A kerékmeghajtás működtető huzaljának beállítása 14

Tárolás (téli szünet) 14

Környezetvédelem 15

Külön rendelhető pótalkatrészek 15

A kopás minimalizálása

és a meghibásodások elkerülése 15

Hibakeresés 16

Műszaki adatok 18

Kapcsolási rajz 19

A gyártó megfelelőségi nyilatkozata 19

Szállítás 19

Szervizelési időpontok 20

Megjegyzés:

Ez a használati útmutató a 2006/42/EC irányelv értelmében eredeti használati utasításnak minősül.

A használati útmutatóhoz

Ábrajelölő szimbólum

Ez a szimbólum kapcsolja össze az ábrákat tartalmazó oldalakon található ábrát a használati útmutató megfelelő szövegrészével.

Az ábrák a használati útmutató elején találhatók.

Szövegrészek jelölése

A leírt kezelési lépések különbözőképpen lehetnek jelölve:

Kezelési művelet ábrára történő közvetlen hivatkozás nélkül.

Példa:

- Egyenletesen élezzük a késeket, hogy elkerüljük a kiegyensúlyozatlanság miatti vibrációkat.

Kezelési müvelet közvetlen hivatkozással a képes oldalakon (a használati útmutató elején) található megfelelő képre, a képen lévő megfelelő pozíciószám feltüntetésével.

Példa:

1= Lazítsuk meg a csavart

2= A kart ...

Általános felsorolások, amelyekhez nem tartozik ábra. Példa:

- a termék sportrendezvényeken vagy egyéb versenyeken történő használata

A kezelési műveletek leírása mellett a használati útmutató kiegészítő tartalommal bíró szövegrészeket is tartalmazhat. Annak érdekében, hogy ezeket a részeket a használati útmutatóban még jobban kiemeljük, az alábbiakban leírt szimbólumok valamelyikével jelöltük őket:

⚠️ Figyelmeztetés baleset és személyi sérülések, valamint jelentős anyagi károk veszélyére.

Információ, amely megkönnyíti az eszköz használatát, illetve amellyel elkerülhető az esetleges hibás kezelés, ami kárt okozna a készülékben vagy egyes részeiben.

A "bal" és a "jobb" értelmezése a használati útmutatóban: A kezelő a gép mögött áll (munkahelyzet), és a haladási irányban előrefelé tekint.

A gép leírása

A A kezelőkar felső része a kezelőelemekkel

C Szorító csavargomb

D Motorfedél

E Hordfogantyú

F Készülékház felső része

G Védöléc

H Vágásmagasság-kijelző

I Központi vágásmagasság-állítás

J Szorító csavargomb a kezelőkar magasságállításához

K Fúgyűjtő kosár

L Kábeltörés-védő

M Ürítőnyílás fedele

N Telítettségjelző

A biztonság érdekében

A fünyíróval végzett munka során az alábbi baleset-megelőzési előírásokat feltétlenül be kell tartani.

Az első üzembe helyezés előtt figyelmesen olvassuk el a teljes használati

útmutatót, amelyet gondosan őrizzünk meg a későbbi használat érdekében.

Ismerkedjünk meg a gép kezelőszerveivel és használatával. Soha ne engedjük meg gyermekeknek vagy más, a használati útmutatót nem ismerő személyeknek, hogy a fünyíróval dolgozzanak. 16 éven aluli fiatalok nem használhatják a fünyírót. Helyi rendelkezések korhatárhoz köthetik a fünyíró használatát. Soha ne dolgozzunk a fünyíróval, ha mások – főleg gyermekek – vagy állatok vannak a közelben.

Tartsuk szem előtt, hogy a gép kezelője a felelős a más személyeket ért balesetekért vagy azok tulajdonának károsodásáért.

- A gépet nem használhatják korlátozott fizikai, érzékelési vagy szellemi képességekkel rendelkező vagy tapasztalat és/vagy tudás híján lévő személyek (beleértve a gyerekeket is), kivéve, ha a biztonságukért felelős személy felügyeli őket, vagy tőle a gép használatára vonatkozó utasításokat kaptak. Ügyelni kell arra, hogy a gyerekek ne játsszanak a géppel.

Alkoholfogyasztás, a reakcióképességet hátrányosan befolyásoló gyógyszerek szedése vagy kábítószer fogyasztása után tilos a fűnyíróval dolgozni.

Az első használat előtt vegyük igénybe az eladó vagy más szakember segítségét a kezelés elsajátításában.

Figyelem!

A fünyíró csakis fünyírásra szolgál, más alkalmazás nem megengedett, mert veszélyes lehet, és a berendezés károsodásához vezethet.

Balesetveszély!

A kezelő testi épsegének veszélyeztetése miatt a fűnyírót - többek között - nem szabad az alábbiakra használni (nem teljes körű felsorolás): bokrok és sövények nyírására, futónövények nyírására, fűápolásra zöldetőkön és virágládákban, gyalogutak tisztítására (felszívás - lefújás - hóeltakarítás),

fa- és sövénynyesedék aprítására és szecskázására, talajegyenetlenségek, pl. vakondtúrások elegyengetésére, a lenyírt fű szállítására, kivéve az arra szolgáló fűgyűjtő kosárban.

Előkészítő műveletek

- Fünyírás közben

mindig erős

lábbelit és

hosszúnadrágot viseljünk. Ne nyírjunk füvet mezítláb vagy szandálban.

- Alaposan vizsgáljuk át a terepet, ahol a készüléket használni fogjuk, és távolítsunk el minden követ, botot, drótot, csontot és más kemény tárgyat, amelyet a gép a magasba pörgethet.

- Használat előtt minden alkalommal ellenőrizzük szemrevételezéssel, hogy a vágószerszám, a rögzítő csavarok és az egész vágószerkezet kifogástalan állapotban van-e.

- Figyelem! Áramütés veszélye!

Érintésvédelmi szempontból különösen fontos a hálózati vezeték, a hálózati csatlakozódugó, a be-/kikapcsoló és a hosszabbító vezeték. Az elektromos áramütés veszélyének elkerülése érdekében tilos sérült vezetékeket, aljzatokat és dugókat, vagy nem előírásszerű hosszabbító vezetékeket használni. Ezért rendszeresen ellenőrizzük a csatlakozókábelt, különös tekintettel a sérülésekre és az öregedés jeleire (töredezés).

- Soha ne használjuk a fúnyírót sérült védőberendezésekkel, védőrácsokkal, nem működő motorfékkel, vagy a felszerelt védőberendezések nélkül, pl. kidobófedél, ill. fúgyűjtő szerkezet nélkül.

- Biztonsági okokból mindig sérülésmentes fügyűjtő kosarat használjunk.

• Tilos a gépre felszerelt kapcsolóberendezéseket eltávolítani vagy áthidalni, pl. valamelyik kapcsolókart a kezelőkarhoz lekötni.
• Csak olyan személyeknek adjuk át (kölcsön) a gépet, akik alapvetően ismerik e géptípust és kezelését. Mindig mellékeljük a használati útmutatót is.
• Vegyük figyelembe a motoros kerti gépek használati idejére (napszak) vonatkozó helyi rendeleteket.

A fünyírás alatti magatartás

- Tartsunk távol másokat a veszélyes területtől.

• A gép beindításához állítsuk a berendezést sík felületre. A motor indításakor tilos a gépet megdönteni.

• Előírás szerint kapcsoljuk be a motort, de csak akkor, ha a lábunk biztonságos távolságban van a vágószerszámoktól.

• Ne nyírjunk nedves füvet, és ne nyírjunk füvet esőben. A nedves fú miatt megnő a balesetveszély (Csúszásveszély).

• Csak napfénynél vagy jó megvilágítás mellett dolgozzunk.
• Csak lépéstempóban toljuk a készüléket. A gyors haladás növeli a megbotlás, elcsúszás stb. okozta sérülések veszélyét.
• Lejtős terepen ügyeljünk a stabil testtartásra. Kerüljük a túl meredek domboldalakon történő nyírást, nehogy elveszítsük az uralmat a berendezés felett.
• A lejtő irányára keresztben nyírjunk, sohase fel- vagy lefelé, mert ha esetleg elvesztjük az ellenőrzést a berendezés felett, vagy elesünk, még az elszabadult fünyíró is elgázolhat bennünket.
• Legyünk különösen óvatosak, amikor domboldalon irányt változtatunk, nehogy elveszítsük az ellenőrzést a fünyíró felett.

- A berendezést biztonsági okokból nem szabad 25°-nál (46,6%) meredekebb domboldalakon használni. Sérülésveszély!

25° lejtés 100 cm-es vízszintes távolságra vetítve 46,6 cm-es függőleges emelkedésnek felel meg.

max. 25° 100 46,6

- Figyelem!

Legyünk rendkívül figyelmesek, amikor hátrafelé haladunk, vagy a fünyírót húzzuk. Megbotlásveszély!

• Rendkívül óvatosan járjunk el, ha a fúnyírót megfordítjuk, vagy magunk felé húzzuk.
• Állítsuk le a motort, ha a fúnyírót a nem füves területeken történő haladás közben meg kell emelni, vagy ha a nyírási területre, ill. vissza szállítjuk.

- Soha ne nyissuk ki az ürítőnyílás fedelét, és ne

ürítsük ki a fügyűjtő kosarat, amíg a kés még forog. A forgó kés sérüléseket okozhat.

• A rövid időn belüli gyakori bekapcsolás, különösen a kapcsolóval való "játszadozás" kerülendő. Túlmelegedhet a motor.
• A készülék által indítás közben okozott feszültségingadozás miatt kedvezőtlen hálózati viszonyok mellett zavar keletkezhet az ugyanarra az áramkörre kapcsolt más berendezésekben. Ebben az esetben meg kell tenni a megfelelő intézkedéseket (pl. más áramkörre csatlakozni, mint az érintett berendezés, vagy a készüléket alacsonyabb ellenállású áramkörön üzemeltetni).
• Soha ne rögzítsünk tárgyakat (pl. munkaruhát) a tolókarhoz. Tilos a hosszabbító kábelt a tolókar köré csavarni.

- Figyelem!

Soha ne tegyük a kezünket vagy

lábunkat a forgó alkatrészekre vagy azok alá. Soha ne érjünk a forgó késhez. Mindig maradjunk távol az ürítőnyílástól. A kezelőkar által adott biztonsági távolságot mindig be kell tartani. Sérülésveszély!

- Soha ne emeljük fel és ne vigyük arrébb a fünyírót járó motorral vagy csatlakoztatott hálózati kábellel.

- Ki kell kapcsolni a motort, és ki kell húzni a csatlakozódugót:

- mielött a szorulások vagy az üritőcsatornában keletkezett eltömódések megszüntetéséhez kezdünk; - ha a vágószerszám idegen testbe ütközött. Meg kell vizsgálni, nem sérült-e meg a vágószerszám;

• a fünyíró ellenőrzése, tisztítása vagy a rajta végzendő bármilyen munkálat előtt;
• ha szokatlanul erős vibrációk lépnek fel a fúnyírón. A vágószerszám azonnali ellenőrzésére van szükség;
• ha magára hagyjuk a fúnyírót, ill. a gép felügyelet nélkül marad;
• a készülék felemelése vagy hordozása előtt;
• szállítás előtt.
• Ügyeljünk arra, hogy a vágószerszám a teljes leállásig y másodpercig prog.

Karbantartás és javítások

A készüléken végzendő minden munka, a fűnyíró beállítása vagy

tisztítása, ill. a hosszabító vezeték összehurkolódásának és épségének ellenőrzése előtt kapcsoljuk ki a fúnyírót, és húzzuk ki a hálózati csatlakozódugót.

Csak a használati útmutatóban leírt karbantartási műveleteket végezzük el.

Minden egyéb munkát szakszervizzel végeztessünk el.

A VIKING azt javasolja, hogy a karbantartási és javítási munkákat csak VIKING szakszervizzel végeztessük.

A VIKING szakszerviz munkatársai oktatásokon vesznek részt, és rendelkezésükre állnak a cég által kiadott műszaki információk is.

Csak minőségi szerszámok, tartozékok és pótalkatrészek használhatók. Eltérő esetben személyi sérüléssel vagy a berendezés károsodásával járó baleset veszélye állhat fenn. A VIKING azt javasolja, hogy eredeti VIKING szerszámokat, tartozékokat és pótalkatrészeket használjunk. Ezek tulajdonságai optimálisan a gépre és annak követelményeire vannak szabva.

A VIKING eredeti pótalkatrészei a VIKING pótalkatrész-számról, a VIKING feliratról és adott esetben a VIKING pótalkatrész-jelölésről ismerhetők fel. Kisméretű alkatrészeken a jelölés magában is állhat.

• A gép biztonságos üzemállapota érdekében valamennyi anyacsavar, csapszeg és csavar mindig erősen legyen meghúzva.
• Ha a vágószerszám vagy a fúnyíró akadályba, ill. kemény tárgyba ütközött, le kell állítani a motort, ki kell húzni a hálózati csatlakozódugót, és szakszerűen át kell vizsgálni a gépet.
• A fünyíró gépet tilos sérült vagy elhajlítódott forgattyús tengellyel üzemeltetni. A hibás alkatrészek sérülésveszélyt jelentenek!
• Rendszeresen ellenőrizzük a fügyűjtő berendezés kopottságát, sérülésmentességét és működőképességét.
• Az elhasználódott vagy sérült alkatrészeket biztonsági okokból ki kell cserélni.
• A gép olvashatatlanná vált figyelmeztető és veszélyjelzéseit ki kell cserélni. A VIKING szakkereskedőknél kaphatók tartalék matricák.

Figyelem - az elektromos áram veszélyei

• A vezetéket nyírás közben távol kell tartani a fúnyíró késtől.
• Csak kültéri használatra készült hosszabbítót használjunk, mert ezek vízvédettek (lásd az "Üzembehelyezés" fejezetet).

- Annak ellenére, hogy a meghajtó motor a freccsenő víz ellen

védve van, nem szabad a fúnyíróval sem esőben, sem nedves környezetben dolgozni.

• Ne hagyjuk az esön a gépet letakarás nélkül.
• A csatlakozóvezetéket nem a vezeték húzásával, hanem a dugó és az aljzat szétválasztásával kell kihúzni.
• Ha a fünyírót a szabadban használjuk, a hálózati aljzatnak hibaáram-megszakítóval kell felszereltnek lennie (kioldási áram max. 30 mA), ill. egy ilyet kell közbeiktatni. Ezzel kapcsolatos bővebb információkért forduljunk villanyszerelőhöz.

A szimbólumok leírása (1)

Figyelem!

Üzembe helyezés előtt olvassuk el a használati útmutatót.

Sérülésveszély!

Tartsunk távol másokat a veszélyes területtől.

Sérülésveszély!

Vigyázzunk az éles fünyíró késsel. A fünyíró kés a leállítás után még néhány másodpercig forog (motor-/késfék). A vágószerszámon végzett munkák, karbantartási és tisztítási munkák, a csatlakozóvezeték összehurkolódásának és épsegének ellenőrzése és a gép felügyelet nélkül hagyása előtt kapcsoljuk ki a motort, és húzzuk ki a hálózati dugót.

Áramütés veszélye!

Tartsuk távol a csatlakozóvezetéket a vágószerszámtól.

Szállítási terjedelem

Poz. Megnevezés db

1 Alapgép 1
2 Kábeltörés elleni védelem ME 545, ME 545 C 1 ME 545 V 2
3 Félgömbfejű csavar 2
4 Szorító csavargomb 2
5 Kábelcsatorna 1
6 Fügyűjtő kosár felső része 1
7 Fügyüjtő kosár alsó része 1
8 Csapszeg 2
9 Kábelkapocs 2 (ME 545)
10 Alátét 2 (ME 545)
- Használati útmutató 1

A gép összeszerelése

MEGJEGYZÉS

A következő munkálatok elvégzéséhez a gépet sík, szilárd talajra kell helyezni.

A kezelőkar felszerelése

A tolókar felszerelése :

A= Helyezzük a tolókart a tolókar mindkét alsó részére.
3= Helyezzük át a félgömbfejű csavarokat belülről kifelé a furatokon, és
4= húzzuk meg öket erősen a szorító csavargombokkal.

MEGJEGYZÉS

A csavarok végén lévő szabadforgás mega-kadályozza, hogy a szorító csavargombok maguktól teljesen lecsavarodjanak a csavarokról (elvesztés elleni biztosítás).

① A bal oldali kábel - törésvédő felszerelése:

MEGJEGYZÉS

A kábeltörésvédőt (2) csak az ábra szerint szabad felszerelni. A működtető huzalokat és a kábeleket a tolókar alatt kell elvezetni. Szükség esetén lazítsuk meg a szerelés előtt a szorító csavargombot (4).

Helyezzünk minden huzalt és kábelt a

2= kábeltörésvédőbe. Először füzzük a kábeltörésvédőt

11= a felső furatba a tolókar alsó részén. Ezután pattintsuk a kábeltörésvédőt

12= a tolókar alsó részének ovális furatába.

② A jobb oldali kábel - törésvédő felszerelése:

MEGJEGYZÉS

Az ME 545 modellnél a tolókar jobb oldalán nem találhatók működtető huzalok. Ezért ennél a fünyírónál csak a bal oldali kábeltörésvédőt (2) kell felszerelni.

A

2= jobb oldali kábeltörésvédő felszerelése ugyanúgy történik, mint a bal oldalon.

A tolókar átfordítása:

FIGYELEM

Sérülésveszély!

A gépet a tolókar lehajtása előtt le kell állítani, és ki kell húzni a hálózati csatlakozóvezetéket. A tolókar felső részét nem szabad megterhelni (pl. a tolókarra akasztott munkaruhával).

Becsípődés veszélye!

A szorítócsavarok meglazulásával a tolókar felső része előreborulhat. Ezért a szorítócsavarok becsavarásakor tartsuk egy kézzel a tolókar felső részét (A) a legfelső pontjánál.

A berendezés tisztításához, helytakarékos szállításához és tárolásához hajtsuk le a tolófogantyú felső részét:

4= A szorító csavargombokat annyira csavarjuk fel, amíg a szabadforgási részen könnyedén nem járnak.

- Hajtsuk le a tolófogantyú felső részét, és fektessük a készülékház alsó részére.

A kezelőkar felső része

R= Motorleállító kar

S= Indítógomb

T= Kerékmeghajtás karja ME 545 V

U= Vario-meghajtás karja ME 545 V

V= Csatlakozókábel tehermentesítése

W= Hálózati csatlakozás

A kábelvezető felszerelése

ME 545 C, ME 545 V:

5= Helyezzük a kábelvezetőt

X= a készülékház kikönnyítésébe, és forgassuk a kezelőkar felső része felé. Ügyeljünk arra, hogy valamennyi kábel a kábelvezetőben legyen. Pattintsuk vissza a kábelvezetőt enyhe nyomással a megfelelő két furatba.

ME 545:

Rögzítsük a kábelt

9= kábelkapcsokkal a kezelőkar felső részéhez.

A fúgyűjtő kosár felszerelése

6= Helyezzük a fügyűjtő kosár felső részét

7= a gyűjtőkosár alsó részére.

8= Nyomjuk keresztül a csapszegeket belülröl a megfelelő nyilásokon. A fügyűjtő kosár felső részét enyhe nyomással pattintsuk be a fügyűjtő kosár alsó részébe.

A kezelőkar magasságának beállítása

A kezelőkar munkamagassága a következő helyzetekbe állítható be:

I (alacsony),

II (közepes) és

III (magas):

J= Lazítsuk meg a kezelőkar magasságállítására szolgáló szorító csavargombot az óramutató járásával megegyező irányban (kb. öt fordulatnyit).

A= Fogjuk meg a kezelőkar felső részét két kézzel, és állítsuk fel- vagy lefelé mozgatva a kívánt helyzetbe.

MEGJEGYZÉS

Ügyeljünk arra, hogy a kezelőkar bal- és jobboldalt egyformán legyen beállítva.

J= Húzzuk meg a szorító csavargombot erősen az óramutató járásával ellentétes irányban.

Központi magasságállítás

FIGYELEM

Sérülésveszély!

A vágási magasság állítása elött a motort le kell állítani. Ügyeljünk arra, hogy a lábunk elég távol legyen a vágószerszámtól.

Hét különböző vágásmagasság állítható be 25 mm és 80 mm között.

1. fokozat = legalacsonyabb vágási magasság

2. fokozat = legnagyobb vágási magasság

I= A központi vágásmagasság állítására szolgáló kar a gép bal oldalán található (lásd az ábrát). Fogjuk meg

Y= a gépet a fogantyúnál, I= húzzuk felfelé az állítókart, és tartsuk így a rögzítő mechanizmus kioldásához.

- Állítsuk be a kívánt vágási magasságot a berendezés föl-alá mozgatásával.

A magasság mértéke

H= a vágásmagasság- kijelzőről olvasható le.

I= Engedjük el a beállító kart, és győződjünk meg arról, hogy a mechaniz - mus a helyére kattant.

A fügyüjtő kosár be- és leakasztása

FIGYELEM

Sérülésveszély!

A fügyűjtő kosár levétele és felrakása előtt a motort le kell állítani.

Beakasztás:

M= Nyissuk ki az ürítőnyílás fedelét, és tartsuk nyitva. Akasszuk a fügyűjtő kosarat

8= a kosáron lévő kikönnyítésekkel

9= a gépen található tartókra.

M= Zárjuk vissza kézzel az ürítőnyílás fedelét.

Leakasztás:

M= Nyissuk ki az ürítőnyílás fedelét, és tartsuk nyitva. Emeljük le felfelé a fügyűjtő kosarat, akasszuk le

9= a tartóról, és vegyük le.

M= Zárjuk vissza kézzel az ürítőnyílás fedelét.

Fúnyírási tanácsok

MEGJEGYZÉS

A szép és tömör pázsit receptje a gyakori nyírás és a fü röviden tartása.

Forró és száraz időben ne nyírjuk túl rövidre a füvet, mert a naptól kiég, és csúnya lesz!

Éles késsel szebb vágási kép érhető el, mint tompával.

Ezért rendszeresen éleztessük meg a kést (VIKING szakkereskedők).

FIGYELEM

Sérülésveszély!

A vezetéken esetlegesen keletkező csomókat azonnal bontsuk ki.

Kábeldob használata esetén a hosszabbító vezetéket teljesen le kell tekerni, különben az elektromos ellenállás következtében

teljesítményveszteség és túlmelegedés léphet fel.

Fünyírás közben magunk mögött vezessük a hosszabbító vezetéket. A készülék használata közben véletlenül megvághatjuk a hosszabbítót, ami fokozottan balesetveszélyes lehet. Ezért csak úgy végezzünk fünyírást, hogy a csatlakozóvezeték mindig látható módon, a már lenyírt felületen legyen.

Nyírás domboldalon

10

Biztonságtechnikai okokból ne használjuk a fünyírógépet 25°-nál meredekebb lejtön. 25° (46,6%) lejtés 100 cm-es vízszintes távolságon 46,6 cm-es függőleges emelkedésének felel meg.

A motor megfelelő terhelése

Ne indítsuk be a fünyírót magas füben, ill. ne kapcsoljuk be a legalacsonyabb vágási magasságra állítva.

Csak annyira vegyük igénybe a fünyírót, hogy a motor fordulatszáma ne csökkenjen jelentösen. Ha csökken a fordulatszám, állítsunk be nagyobb vágási magasságot, és/vagy csökkentsük a haladási sebességet.

Túlterhelés elleni termikus motorvédelem

Amennyiben munka közben túlterhelés fordulna elő, a beépített termikus túlterhelésvédő automatikusan kikapcsolja a motort.

A túlterhelés okai a következők lehetnek:

• túl magas fü nyírása vagy túl alacsony vágási magasság
• túl gyorsan toljuk a fünyírót
• nem megfelelő vagy túl hosszú a csatlakozóvezeték (feszültségcsökkenés) (lásd "A készülék elektromos csatlakoztatása" fejezetet)
• a hűtés légcsatornája nincs megfelelően kitisztítva (beszívó rések)

Ismételt üzembe helyezés:

Kb. 10 perces lehülési idő után (a környezeti hőmérséklettől függően) helyezzük a gépet ismét üzembe normál módon (lásd "A gép üzembe helyezése" fejezetet)

Ha megszorul a fünyíró kés

Azonnal kapcsoljuk ki a motort, és húzzuk ki a hálózati csatlakozót. Ezután szüntessük meg a hiba okát.

A gép üzembe helyezése

FIGYELEM

- Alaposan vizsgáljuk át a terepet, ahol a készüléket használni fogjuk, és távolítsunk el minden követ, botot, drótot, csontot és más kemény tárgyat.

- Előírás szerint indítsuk be a motort.

- Rendkívül óvatosan járjunk el, ha a fünyírót megfordítjuk, vagy magunk felé húzzuk.

- Sérülésveszély! Soha ne tegyük a kezünket vagy a lábunkat a forgó alkatrészekre vagy azok alá.

- Fünyírás közben mindig erős lábbelit és hosszú-nadrágot viseljünk. Ne nyírjunk füvet mezítláb vagy szandálban.

- Ne dolgozzunk a fúnyíróval, ha mások – főleg gyermekek – vagy állatok vannak a közelben.

A készülék elektromos csatlakoztatása

A hálózati feszültségnek egyeznie kell az üzemi feszültséggel (lásd az adattáblát).

A hálózat feszültségének meg kell egyeznie a gép megadott névleges feszültségével. A hálózati csatlakozásnak megfelelően biztosítva kell lennie (lásd a "Műszaki adatok" fejezetet).

Csatlakozóvezetékként csak olyan vezetékek használhatók, amelyek nem könnyebbek a H07 RN-F DIN/VDE 0282 gumitömlős vezetéknél, és 25 m-ig legalább 3 x 1,5 mm², ill. 50 m-ig legalább 3 x 2,5 mm² keresztmetszetűek.

A csatlakozóvezeték csatlakozóinak gumiból vagy gumibevonatúnak kell lenniük, és meg kell felelniük a DIN/VDE 0620 szabványnak.

Ez a gép az alábbi rendszerimpedanciával működő áramellátó hálózaton történő üzemeltetésre van tervezve: Z_max az átadási ponton (házcsatlakozás) max. 0,47 Ohm (50 Hz).

A felhasználó köteles biztosítani, hogy a gép csak a fenti követelményeket teljesítő áramellátó hálózaton kerüljön üzembe helyezésre. Szükség esetén a rendszerimpedanciára vonatkozó információk a helyi áramszolgáltató vállalattól kérhetők.

Kábel-tehermentesítés

A munkavégzés közben a kábel-tehermentesítő megakadályozza a csatlakozóvezeték véletlen kihúzását és ezáltal a gép hálózati csatlakozójának esetleges sérülését. Ezért a csatlakozóvezetéket a kábel-tehermentesítőn keresztül kell vezetni. Képezzünk 10= hurkot a csatlakozókábelből, és 11= vezessük át a nyíláson. Akasszuk a hurkot a 12= kampóra, és húzzuk meg erősen.

A fúnyíró

bekapcsolása

12

MEGJEGYZÉS

Ne indítsuk be a motort magas füben, ill. a legkisebb vágási magassággal, mivel ez megnehezíti a beindítást.

Lépés ① :

S= Nyomjuk meg és tartsuk lenyomva az indítógombot.

Lépés ② :

R= Húzzuk a motorleállító kart a kezelőkar felé, és tartsuk lenyomva.

- Az indítógomb a motorleállító kar működtetése után elengedhető.

A fúnyíró

kikapcsolása

R= Engedjük el a motorleállító kart.

A motor és a fünyíró kés rövid idön belül megáll.

FIGYELEM

Sérülésveszély!

Ha magára hagyjuk a fünyírót, mindig húzzuk ki a hálózati csatlakozót!

A kerékmeghajtás bekapcsolása, ME 545 V

14

MEGJEGYZÉS

A kerékmeghajtás járó motor mellett működik.

A Vario-meghajtás karját (U) álló motor mellett tilos működtetni, mivel ez a kerékmeghajtó mechanizmus meghibásodását okozhatja (a kar blokkolva van).

Lépés 1 :

T= Húzzuk a

kerékmeghajtás karját a kezelőkarhoz, és tartsuk meghúzva.

A gép meghajtása bekapcsol.

Lépés ② :

A sebesség fokozat nélküli növeléséhez

U= húzzuk hátra Vario- meghajtás karját; a sebesség csökkentéséhez toljuk a kart előre.

A meghajtás sebessége: fokozat nélkül 2,4 km/h-tól

4,0 km/h-ig

MEGJEGYZÉS

A Vario-meghajtás sebessége menet közben, a kerékmeghajtás kikapcsolása nélkül tetszőlegesen szabályozható.

A kerékmeghajtás kikapcsolása

A kerékmeghajtás kikapcsolásához

T= engedjük el a kerékmeghajtás működtető karját.

Telítettségjelző

16

A fügyüjtő kosár felső részén

N= telítettségjelző található. A fűnyíró kés forgása révén keletkező, egyben a fügyűjtő kosár megtöltéséről gondoskodó légáram megemeli a telítettségjelzőt: a fügyűjtő kosár megtelik a levágott fúvel.

Amikor a fügyűjtő kosár megtelt fűvel, lecsökken a légáram, és a telítettségjelző lesüllyed: a fügyűjtő kosár tele van, és ki kell üríteni (lásd "A fügyűjtő kosár ürítese" fejezetet).

A fügyűjtő kosár ürítése

18

FIGYELEM

Sérülésveszély!

A fügyűjtő kosár kiürítése előtt a motort feltétlenül ki kell kapcsolni.

MEGJEGYZÉS

A teljesen megtelt fügyüjtő kosár súlya a 16 kg-ot is elérheti.

- Akasszuk le a fügyűjtő kosarat a gépről (lásd "A fügyűjtő kosár be- és leakasztása" fejezetet). Nyissuk ki a fügyűjtő kosarat

13= a zárófülnél fogva, és 5= hajtsuk fel a kosár felső részét.

A megtelt

K= fügyüjtö kosarat billentsük hátra.

A beépített

14= tartófogantyúval (a fügyűjtő kosár felső részén) és a

15= tartófogantyúval (a fügyűjtő kosár alsó részén) a fügyűjtő kosár jól megfogható és kényelmesen kiüríthető.

Karbantartás

FIGYELEM

Sérülésveszély!

Minden karbantartási és

tisztítási munka, valamint a fűnyíró késen végzett munkák elött feltétlenül húzzuk ki a csatlakozókábelt, hogy elkerüljük a motor véletlen elindulását.

Sérülésveszély! Csak kesztyűben dolgozzunk!

Soha ne érjünk a fünyíró késhez, amíg az teljesen meg nem állt.

Ha nem vagyunk a szükséges ismeretek vagy segédeszközök birtokában, mindig forduljunk szakszervizhez.

A VIKING azt javasolja, hogy a karbantartási és javítási munkákat csak VIKING szakszervizzel végeztessük.

A VIKING azt javasolja, hogy eredeti VIKING pótalkatrészeket használjunk.

A gép tisztítása

Karbantartás gyakorisága: minden használat után

Minden használat után alaposan tisztítsuk meg a gépet. A gondos kezelés megóvja gépét a károsodástól, és meghosszabbítja élettartamát.

A motor megfelelő hűtése érdekében tisztítsuk meg a hűtőlevegő útját (beszívó rés) a motorfedél és készülékház alsó része között a szennyeződésektől.

Tisztítsuk meg a nyírókést.

A fünyíró alsó részét kefével és vízzel tisztítsuk. A házra és az ürítőcsatornára rakódott fúmaradványokat először egy fadarabbal szedjük le.

Soha ne irányítsunk

vízsugarat a motor részeire, a tömítésekre, a csapágyakra és az elektromos alkatrészekre, pl. a kapcsolóra. Ez költséges javításokat eredményezhet.

Ne használjunk agresszív tisztítószereket. Az ilyen tisztítószerek a műanyag és fém alkatrészek sérülését okozhatják, ami hátrányosan befolyásolhatja a VIKING berendezés biztonságos működését.

Ha a szennyeződések vízzel, kefe vagy rongy segítségével nem távolíthatók el, a VIKING speciális tisztítószer használatát javasolja (pl. STIHL speciális tisztítószer).

FIGYELEM

Sérülésveszély!

A hátrabillentés előtt állítsuk a fünyírót szilárd, vízszintes és sima aljzatra, és állítsuk be a legmagasabb vágási fokozatot (7. fokozat), mivel különben a fünyíró ismét előrebillenhetne.

MEGJEGYZÉS

Tisztítási és karbantartási munkákhoz a fünyírót az elülső oldalánál fogva döntsük hátra. A felbillentés előtt akasszuk le a fügyűjtő kosarat, hajtsuk le a kezelőkar felső részét (lásd "A kezelőkar felszerelése" fejezetet), majd emeljük meg az ürítőnyílás fedelét.

Elektromos motor, kerekek és hajtómű

Az elektromos motor nem igényel karbantartást.

A kerekek golyóscsapágyai nem igényelnek karbantartást.

A Vario-meghajtás (ME 545 V) nem igényel karbantartást.

A kezelőkar felső része

Karbantartás gyakorisága: minden használat előtt

A kezelőkar felső része szigetelő bevonattal van ellátva. Ha ez megsérül, a kezelőkar felső részét ki kell cserélni.

Sérülésveszély elektromos áramütés miatt!

A fünyíró kés karbantartása

FIGYELEM

Sérülésveszély!

Ha nem vagyunk a szükséges ismeretek vagy segédeszközök birtokában, mindig forduljunk szakszervizhez (lehetőleg VIKING szakszervizhez).

A VIKING azt javasolja, hogy eredeti VIKING pótalkatrészeket használjunk.

Karbantartás gyakorisága: minden használat előtt

Billentsük a fünyíró gépet tisztítási helyzetbe.

- Tisztítsuk meg a fünyíró kést, és ellenőrizzük épségét (barázdák, repedések), valamint kopását, és szükség esetén cseréljük ki.

Kopáshatárok:

A késvastagságnak minden ponton legalább 2 m m -nek kell lennie. (Tolómérővel ellenőrizendő.)

Az élek az élezés során max. 5 m m -nyit köszörülhetők vissza.

Ennek ellenőrzéséhez helyezzünk

22= vonalzót a kés elülső peremére, és ellenőrizzük a kopás mértéket.

FIGYELEM

Ha a fünyíró gépre nem a mellékelt kés van felszerelve, hanem pl. a külön tartozékként rendelhető mulcsozó kés, ennek megfelelően más kopáshatárok érvényesek.

FIGYELEM

Sérülésveszély!

A kopott kés eltörhet és súlyos sérüléseket okozhat. Ezért minden esetben be kell tartani a kés karbantartására vonatkozó utasításokat.

A kések a használat helyétől és időtartamától függően különböző mértékben használódnak el. Ha a gépet homokos talajon, illetve gyakran száraz körülmények között használjuk, a kés nagyobb igénybevételnek van kitéve, és az átlagnál gyorsabban kopik.

A fünyíró kés cseréje során rendszeresen mindig cseréljük ki a késtartó csavart (18).

A fünyíró kés leszerelése

Sérülésveszély! Csak kesztyüben dolgozzunk!

A kiszerelésnél szükség van egy

16= fadarabra (kb. 60 x 60 mm) a

17= a fünyíró kés ellentartásához.

18= Csavarjuk ki a késtartó csavart 24-es csillagkulccsal.

17= Vegyük le a fúnyíró kést.

A fünyíró kés élezése

A fünyíró kés élezésekor tartsuk be az alábbi pontokat:

- A fünyíró kést köszörülés közben hűteni kell, pl. vízzel. Az acélnak nem szabad elkékülni, különben csökken az éltartóssága.

- Egyenletesen élezzük a késeket, hogy elkerüljük a kiegyensúlyozatlanság miatti vibrációkat.

FIGYELEM

Sérülésveszély!

Beszerelés előtt ellenőrizzük a kés sértetlenségét.

A kést ki kell cserélni, ha barázdák vagy repedések észlelhetők, ha az éleket több mint 5 mm-nyit visszaköszörülték, vagy ha a kés bármely pontján vékonyabb 2 mm-nél (kopáshatárok).

A kés élének élezési szöge 30°.

A fünyíró kés kiegyensúlyozottságá - nak ellenőrzése

19= Helyezzünk egy csavarhúzót

20= a kés középső furatába,

17= és állítsuk be vízszintesen a fűnyíró kést.

A fünyíró kés akkor van megfelelően kiegyensúlyozva, ha vízszintes helyzetben marad.

- Ha a fúnyíró kés valamelyik oldalra dől, köszörüljük meg azt az oldalt, amíg helyre nem áll az egyensúly.

A fünyíró kés felszerelése

A kerékmeghajtás működtető huzaljának beállítása

Sérülésveszély! Csak kesztyüben dolgozzunk!

17= A fünyíró kést a felhajtott lapátokkal felfelé szereljük vissza. A beszereléshez használjunk egy
16= fadarabot (kb. 60 x 60 mm) a fúnyíró kés ellentartásához.
18= Húzzuk meg a késtartó csavart 10 - 15 Nm-es forgatónyomatékkal.

FIGYELEM

Sérülésveszély!

A késtartó csavarok előírt 10 - 15 Nm-es meghúzási nyomatékát pontosan be kell tartani, mert ettől függ a vágószerszám biztonságos rögzítése.

Ezenkívül a késtartó csavart (18) Loctite 243 anyaggal is rögzíteni kell.

Karbantartás gyakorisága: szükség szerint (a kerékmeghajtás a kar meghúzása esetén nem lép működésbe)

A működtető huzal feszessége gyárilag helyesen van beállítva. Ennek ellenére előfordulhat, hogy hosszabb üzemidő után be kell állítani a működtető huzal feszességét.

A beállítás a kezelőkar felső részén található

21= beállító csavarral végezhető el.

Megfelelő beállítás:

Működtessük a kerékmeghajtó kart, egyidejűleg húzzuk hátrafelé a fűnyírót.

A kar útjának kb. harmadától a hajtott kerekeknek blokkolniuk kell.

21= A beállító csavar “+” irányba forgatásával a működtető huzal feszessége növelhető, a “-” irányba forgatással csökkenthető.

FIGYELEM

Sérülésveszély!

Amennyiben a gép hátrafelé húzásakor a hajtott kerekek már nem működtetett kerékmeghajtó kar mellett is blokkolnak, a működtető huzal rosszul van beállítva, és a fűnyíró gép kerékmeghajtása folyamatosan bekapcsolt állapotban van.

A fünyíró gép ezáltal már a beindításkor is véletlenül megindulhat, és személyi sérüléseket vagy anyagi károkat okozhat.

A beállítást meg kell ismételni (esetleg szakszervizhez kell fordulni, lehetőleg VIKING szakszervizhez).

Tárolás (téli szünet)

A tároló helyiség legyen száraz és pormentes. Ezenkívül gyermekek ne férhessenek hozzá a fünyíróhoz.

A berendezés esetleges hibáit még a tárolás előtt javítsuk ki, hogy a gép mindig üzemkész állapotban legyen.

A fünyíró hosszabb üzemen kívül helyezése (téli szünet) esetén vegyük figyelembe az alábbi pontokat:

• Gondosan tisztítsuk meg a gép külső részeit.
• Minden mozgó alkatrészt jól olajozzunk, ill. zsírozzunk meg.

Környezetvédelem

A lenyírt fű nem a szemétbe való, hanem komposztálni kell.

A csomagolások, a

gép és a tartozékok újrahasznosítható anyagból készültek, és ennek megfelelően kell az ártalmatlanításukat megoldani.

A hulladékok szelektív, környezetbarát gyűjtése elősegíti a nyersanyagok újrahasznosíthatóságát. Ezért a berendezés szokásos használati időtartamának leteltével a gépet a hulladékhasznosító gyűjtőhelyre kell szállítani.

Külön rendelhető pótalkatrészek

Fúnyíró kés

6340 702 0100

MEGJEGYZÉS

A rögzítőelemeket a fünyíró kés esetében (pl. késrögzítő csavar, biztosító alátét) a kés cseréje, ill. felszerelése során mindig ki kell cserélni. Pótalkatrészek a VIKING szakkereskedőknél kaphatók.

A kopás minimalizálása és a meghibásodások elkerülése

Fontos tanácsok az elektromos fünyírók árucsoport ápolásához és karbantartásához

VIKING gépünk sérülésének, ill. túlzott kopásának elkerülése érdekében feltétlenül tartsuk be az alábbi fontos tudnivalókat.

1. Kopó alkatrészek

A VIKING gépek egyes alkatrészei rendeltetésszerű használat mellett is normális kopásnak vannak kitéve, ezért a használat módjától és időtartamától függően időben ki kell cserélni őket.

Ilyen alkatrészek pl.:

• a k é s
• a fügyüjtő kosár
• a védőlécek
• az ékszíj (ME 545 V)

2. A jelen használati útmutató előírásainak betartása

A VIKING gép használata, karbantartása és tárolása olyan gondosan történjen, amint az a jelen használati útmutatóban szerepel. A biztonsági, kezelési és karbantartási utasítások be nem tartásából származó minden kárért a kezelőt terheli a felelősség.

Ez különösen érvényes az alábbi esetekre:

• nem megfelelően méretezett vezetékek (keresztmetszet)
• hibás elektromos csatlakoztatás (feszültség)
• a terméken a VIKING jóváhagyása nélkül végrehajtott változtatások
• olyan szerszámok vagy tartozékok használata, amelyek a berendezés vonatkozásában nem megengedettek, nem alkalmasak vagy minőségileg nem megfelelőek.,
• a termék nem rendeltetésszerű használata,
• a termék sportrendezvényeken vagy egyéb versenyeken történő használata,
• a termék hibás alkatrészekkel történő további használata miatt bekövetkező károk.

3. Karbantartási munkák

A "Karbantartás" fejezetben leírt összes munkát rendszeresen el kell végezni. Amennyiben ezeket a karbantartási munkálatokat a kezelő nem tudja maga elvégezni, a munkákat szakszervizzel kell elvégeztetni.

A VIKING azt javasolja, hogy a karbantartási és javítási munkákat csak VIKING szakszervizzel végeztessük el. A VIKING szakszervizek munkatársai oktatásokon vehetnek részt, és rendelkezésükre állnak a cég által kiadott műszaki információk is.

Ezeknek a munkáknak az elmulasztása következtében olyan károk keletkezhetnek, amelyekért a kezelő a felelős. Ide tartoznak a többi között:

• a hűtőlevegő-vezetés (szívonyílások) nem megfelelő tisztítása miatt a hajtómotorban keletkezett károk
• a szakszerűtlen tárolás következtében fellépő korróziós és egyéb károk,
• a berendezés sérülései minőségileg nem megfelelő pótalkatrészek használata miatt.,
• a nem megfelelő időben vagy módon elvégzett, ill. olyan karbantartási vagy javítási munkákból adódó károk, amelyeket nem szakszervizben végeztek el.

Hibakeresés

Hiba Lehetséges ok		Megoldás Oldal Ábra
- Nem indul a motor.	- Nincs hálózati feszültség.- Hibás a hosszabbítóvezeték/ dugó, ill. az aljzat vagy a kapcsoló.- Az indítógomb nincs megnyomva.- A túlterhelés elleni termikus motorvédelem kioldott.- A fűnyíró készülékháza eltömődött.	- Ellenőrizzük a biztosítékot.- Ellenőrizzük, szükség esetén cseréljük ki.- Nyomjuk meg az indítógombot.- Várjuk meg a lehülési időt, majd próbáljuk ismét beindítani.- Tisztítsuk meg a fűnyíróházat (előtte húzzuk ki a hálózati dugót).	9✗108, 9, ✗11	1116
- Gyakran kiold a hálózati biztosíték.	- Nem megfelelő a hosszabbító vezeték.- Hálózati túlterhelés.- Túl magas vagy túl nedves fű nyírásával túlterheltük a gépet.	- Használjunk megfelelő hosszabbítót.- Kapcsoljuk a készüléket egy másik fázisra.- Igazítsuk a vágási magasságot és a sebességet a nyírás körülményeihez.	997, 9	7
- Erős vibrációk üzem közben. - Laza a késtartó csavar.- Laza a motor rögzítése.- A kés rossz élezés vagy törés miatt nincs kiegyensúlyozva.	- Húzzuk meg a késtartó csavart.- Húzzuk meg a motor rögzítő csavarjait.- Köszörüljük meg (kiegyensúlyozás) vagy cseréljük ki a fűnyíró kést.	12, ✗✗12, ✗	1918, 19
- A kerékmeghajtó kar behúzásakor nincs meghajtás (ME 545 V).	- A kerékmeghajtás működtető huzalja rosszul van beállítva.- Elkopott az ékszíj.- A kerékmeghajtás működtető huzalja megsérült (pl. megtört).- Meghibásodott a hajtómű.	- Állítsuk be a kerékmeghajtás működtető huzalját.- Cseréljük ki az ékszíjat.- Cseréljük ki a kerékmeghajtás működtető huzalját.- Cseréljük ki a hajtóművet.	13✗✗✗	20

Lásd a motor használati útmutatóját.
✗ Szükség esetén forduljunk szakszervizhez, lehetőleg VIKING szakszervizhez.

Hiba Lehetséges ok		Megoldás Oldal Ábra
- A Vario-meghajtás sebességszabályozása nem működik (ME 545 V).	- A kart rossz irányba mozgatjuk.- A Vario-meghajtást működtető huzal kiugrott a helyéről, vagy megsérült.	- Mozgassuk a kart a megfelelő irányba.- Akasszuk vissza vagy cseréljük ki a Vario-meghajtás működtető huzalját.	10 ✗	13
- Egyenetlen vágás, a fű megsárgul.	- Tompa vagy kopott a fűnyíró kés.- A haladási sebesség túl nagy a vágásmagassághoz képest.	- Köszörüljük meg vagy cseréljük ki a fűnyíró kést.- Csökkentsük a haladási sebességet, és/vagy válasszunk megfelelő vágási magasságot.	12, ✗7	197
- Nehézkes indítás vagy csökkenő motorteljesítmény.	- Túl magas vagy túl nedves füvet nyírunk.- A fűnyíró készülékháza eltömődött.	- Igazítsuk a vágási magasságot és a sebességet a nyírás körülményeihez.- Tisztítsuk meg a fűnyíróházat (előtte húzzuk ki a hálózati dugót).	711	716
- Eltömődött az ürítőcsatorna.	- Elkopott a fűnyíró kés.- Túl magas vagy túl nedves füvet nyírunk.	- Cseréljük ki a fűnyíró kést.- Igazítsuk a vágási magasságot és a sebességet a nyírás körülményeihez.	12, ✗7	197

Lásd a motor használati útmutatóját.

✗ Szükség esetén forduljunk szakszervizhez, lehetőleg VIKING szakszervizhez.

Műszaki adatok
Mértékegység ME 545.1 ME 545.0 V
ME 545.0 C

Sorozatazonosító 6340 6340
Motor, típus Elektromos motor Elektromos motor Gyártó ATBATB
Típus BSRBF 0,75/2-C74 BSRBF 0,75/2-C74
Feszültség Volt [V~] 230	230
Teljesítmény	Watt [W]	1600 1600
Biztosíték	Amper [A]	10	10
Frekvencia	Hertz [Hz]	50	50
Védelmi osztály		II	II
Védettségi osztály		IPX 4	IPX 4
Vágószerkezet típusa		késgerendely	késgerendely
Munkaszélesség	cm	43	43
Vágószerkezet fordulatszáma	1/perc	2800 2800
Késgerendely meghajtása		állandó	állandó
2000/14/EC irányelv szerint:
Garantált zajteljesítményszint L_WAd	dB(A)	94	94
2006/42/EC irányelv szerint:
Munkahelyi hangnyomásszint L_pA	dB(A)	78	78
Mérési bizonytalanság K_pA	dB(A)	1	1
EN 12096 szerinti mechanikai rezgés:
Mért érték _w	m/ s^2	5,20	5,20
Mérési bizonytalanság K_hw	m/ s^2	2,08	2,08
EN 20 643 szerinti mérés
Késtartó csavar meghúzási nyomatéka	Nm	10 - 15	10 - 15
Hátsó kerék meghajtása		-	Vario
Kerék-∅ elöl	mm	180	180
Kerék-∅ hátul	mm	200	200
Vágási magasság	mm	25 - 80	25 - 80
Fügyűjtő kosár	l	60	60
H/Sz/M	cm	147x48x102	147x48x102
Súly	kg	26 / 30	32

Kapcsolási rajz

22 Hálózati csatlakozás

23 Be- és kikapcsoló

24 Motor

25 Kondenzátor

26 kék

27 barna

28 fekete

A szimbólumok leírása (2)

Indítsuk be a motort

Állítsuk le a motort

ME 545 V Kapcsoljuk be a kerékmeghajtást

A gyártó megfelelőségi nyilatkozata

Alulírott,

VIKING GmbH

kijelentjük, hogy az alábbi adatokkal rendelkező gép:

Elektromos, kézi irányítású fünyíró

Gyártó neve: VIKING

Típus: ME 545.1

ME 545.0 C

ME 545.0 V

Sorozat-

azonosító: 6340

megfelel a következő

EK-irányelveknek:

2000/14/EC, 2002/95/EC,

A termék a következő szabványokkal összhangban került kifejlesztésre és

gyártásra:

EN 60335-1,

EN 60335-2-77

Alkalmazott megfelelőség- minősítési eljárás:

VIII. függelék (2000/14/EC)

A tanúsító szervezet neve és címe:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

A műszaki dokumentáció

összeállításának és őrzésének helye:

Johann Weiglhofer

VIKING GmbH

Mért zajteljesítményszint: 92 dB(A)

Garantált zajteljesítményszint: 94 dB(A)

A gyártás éve és a

sorozatszám a gép

adattábláján található.

Langkampfen,

02.01.2013

VIKING GmbH

Weiglhofer

kutatási és termékfejlesztési igazgató

Szállítás

Az éles peremű

vagy forró

alkatrészek okozta

sérülések elkerülése

érdekében csak kesztyüben dolgozzunk.

- Szállítás előtt kapcsoljuk ki a gépet, húzzuk ki a hálózati kábelt és várjuk meg, amíg a kések teljesen megállnak.

- A gépet csak kihült motorralszállítani.

- A gép megemeléséhez két ember szükséges.

- Járműre helyezéshez használjunk megfelelő rakodási segédeszközt (rakodórámpát, emelőszerkezetet)

- A gépet a jármű rakfelületén megfelelően méretezett rögzítőeszközökkel (hevederek, kötelek stb.) kell biztosítani.

- A gép szállításakor be kell tartani a helyi jogszabályi előírásokat, különösen a rakományok biztonságára és a tárgyak rakodófelületeken történő szállítására vonatkozó előírásokat.

Szervizelési időpontok

Ha a VIKING berendezésen karbantartási munkát kell végrehajtani, kérjük, adja át ezt a kezelési és karbantartási útmutatót a VIKING szakszerviznek.

A VIKING szakszerviz a "Szervizelési időpontok" fejezetben igazolni fogja az előírt szervizmunkák szabályszerű elvégzését.

Modell: ME ____ ____ ____

Sorozatszám:

Átadás

Dátum: ____ ____ ____ ____

VIKING szakkereskedő bélyegzője

Következő szervizidőpont

Dátum: ____ ____ ____ ____

Dátum: ____ ____ ____ ____

VIKING szakkereskedő bélyegzője

Következő szervizidőpont

Dátum: ____ ____ ____ ____

Dátum: ____ ____ ____ ____

VIKING szakkereskedő bélyegzője

Következő szervizidőpont

Dátum: ____ ____ ____ ____

Dátum: ____ ____ ____ ____

VIKING szakkereskedő bélyegzője

Következő szervizidőpont

Dátum: ____ ____ ____ ____

Dátum: ____ ____ ____ ____

VIKING szakkereskedő bélyegzője

Következő szervizidőpont

Dátum: ____ ____ ____ ____

Dátum: ____ ____ ____ ____

VIKING szakkereskedő bélyegzője

Következő szervizidőpont

Dátum: ____ ____ ____ ____

Dátum: ____ ____ ____ ____

VIKING szakkereskedő bélyegzője

Következő szervizidőpont

Dátum: ____ ____ ____ ____
