GEBRUIKSAANWIJZING ME 545 C VIKING

Grasfangkorb entleeren 11

Wartung 11

Gerät reinigen 12

Grasfangkorb entleeren

ACHTUNG

Verletzungsgefahr!

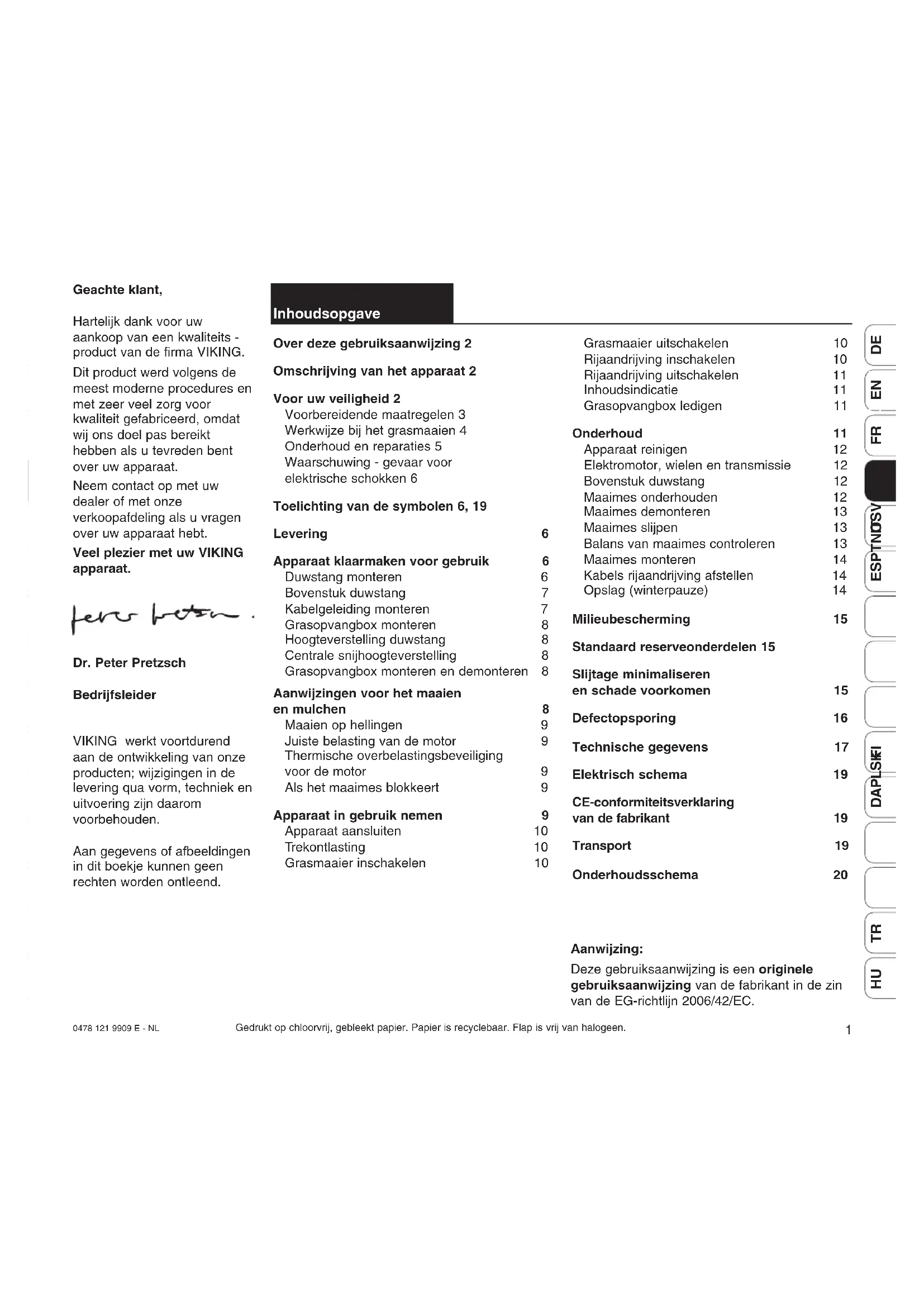

Hartelijk dank voor uw aankoop van een kwaliteits - product van de firma VIKING.

Dit product werd volgens de meest moderne procedures en met zeer veel zorg voor kwaliteit gefabriceerd, omdat wij ons doel pas bereikt hebben als u tevreden bent over uw apparaat.

Neem contact op met uw dealer of met onze verkoopafdeling als u vragen over uw apparaat hebt.

Veel plezier met uw VIKING apparaat.

Dr. Peter Pretzsch

Bedrijfsleider

VIKING werkt voortdurend aan de ontwikkeling van onze producten; wijzigingen in de levering qua vorm, techniek en uitvoering zijn daarom voorbehouden.

Aan gegevens of afbeeldingen in dit boekje kunnen geen rechten worden ontleend.

Inhoudsopgave

Over deze gebruiksaanwijzing 2

Omschrijving van het apparaat 2

Voor uw veiligheid 2

Voorbereidende maatregelen 3

Werkwijze bij het grasmaaien 4

Onderhoud en reparaties 5

Waarschuwing - gevaar voor

elektrische schokken 6

Toelichting van de symbolen 6, 19

Levering 6

Apparaat klaarmaken voor gebruik 6

Duwstang monteren 6

Bovenstuk duwstang 7

Kabelgeleiding monteren 7

Grasopvangbox monteren 8

Hoogteverstelling duwstang 8

Centrale snijhoogteverstelling 8

Grasopvangbox monteren en demonteren 8

Aanwijzingen voor het maaien en mulchen

Maaien op hellingen 9

Juiste belasting van de motor 9

Thermische overbelastingsbeveiliging

voor de motor 9

Als het maaiimes blokkeert 9

Apparaat in gebruik nemen 9

Apparaat aansluiten 10

Trekontlasting 10

Grasmaaier inschakelen 10

Grasmaaier uitschakelen 10

Rijaandrijving inschakelen 10

Rijaandrijving uitschakelen 11

Inhoudsindicatie 11

Grasopvangbox ledigen 11

Onderhoud 11

Apparaat reinigen 12

Elektromotor, wielen en transmissie 12

Bovenstuk duwstang 12

Maaimes onderhouden 12

Maaimes demonteren 13

Maaimes slijpen 13

Balans van maairnes controleren 13

Maaimes monteren 14

Kabels rijaandrijving afstellen 14

Opslag (winterpauze) 14

Milieubescherming 15

Standaard reserveonderdelen 15

Slijtage minimaliseren en schade voorkomen 15

Defectopsporing 16

CE-conformiteitsverklaring van de fabrikant 19

Transport 19

Onderhoudsschema 20

Aanwijzing:

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.

Over deze gebruiksaanwijzing

Afbeeldingssymbolen

Dit symbool koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.

De afbeeldingen vindt u helemaal aan het begin van deze gebruiksaanwijzing.

Markeringen van tekstpassages

De beschreven bedienings - stappen kunnen verschillende markeringen hebben.

Bedieningsstap zonder directe verwijzing naar een afbeelding.

Voorbeeld:

- Slijp het mes gelijkmatig om trillingen door onbalans te voorkomen.

Bedieningsstap met directe verwijzing naar de desbetreffende afbeelding op de pagina's met afbeeldingen (aan het begin van de gebruiksaanwijzing), met bijbehorende verwijzing naar het positienummer op de afbeelding.

Voorbeeld:

Algemene opsommingen waarbij geen afbeelding aanwezig is.

Voorbeeld:

- gebruik van het product bij sport- of wedstrijdevenementen

Naast de beschrijving van de bedieningsstappen kan deze gebruiksaanwijzing tekstpassages met een andere betekenis bevatten. Deze passages zijn met één van de onderstaand beschreven symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.

Waarschuwing voor kans op ongevallen en persoonlijk letsel en voor ernstige materiële schade.

Informatie voor een beter gebruik van het apparaat en ter voorkoming van storingen waardoor het apparaat of specifieke onderdelen ervan zouden kunnen worden beschadigd.

Kijkrichting bij gebruik "links" en "rechts" in de gebruiksaanwijzing: de gebruiker staat achter het apparaat (werkstand) en kijkt in de rijrichting naar voren.

Omschrijving van het apparaat

A Bovenstuk van duwstang met verstelbare onderdelen

C Draaiknop

D Motorkap

E Handgreep

F Bovenstuk behuizing

G Stootstrip

H Aanduiding snijhoogte

I Centrale snijhoogteverstelling

J Draaiknop hoogteverstelling duwstang

K Grasopvangbox

L Kabelbreukbescherming

M Uitwerpklep

N Inhoudsindicatie

Voor uw veiligheid

Tijdens de werk - zaam heden met deze grasmaaier moeten de voorschriften ter preventie van onge - vallen beslist in acht worden genomen.

Lees de gehele gebruiksaanwijzing zorgvuldig door alvorens het apparaat

in gebruik te nemen. Bewaar de gebruiksaanwijzing goed.

Maak u met de verstelbare onderdelen en het gebruik van het apparaat vertrouwd. Sta kinderen of andere personen die de gebruiksaanwijzing niet kennen, niet toe om de grasmaaier te gebruiken. Jongeren onder de 16 jaar mogen de grasmaaier niet gebruiken. De minimumleeftijd van de gebruiker kan vastgelegd zijn in plaatselijke bepalingen.

Maai nooit als er personen, in het bijzonder kinderen of dieren, in de buurt zijn.

Denk eraan, dat de gebruiker aansprakelijk wordt gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen.

- Dit apparaat mag niet door personen (waaronder kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of zonder ervaring en/of zonder kennis worden gebruikt, tenzij deze personen onder toezicht staan van iemand anders die voor hun veiligheid verantwoordelijk is of van wie men instructies m.b.t. het gebruik heeft ontvangen.

Houd kinderen onder toezicht om te voorkomen dat ze met het apparaat spelen.

Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beïnvloeden mag niet met de grasmaaier worden gewerkt.

Voor de eerste ingebruikneming moeten instructies door de verkoper of een andere vakkundige worden gegeven.

Let op!

De grasmaaier is alleen voor het maaien van gras bedoeld. Een andere toepassing is niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot gevolg hebben.

Gevaar voor ongevallen!

Om persoonlijk letsel van de gebruiker te vermijden, mag de grasmaaier niet worden toegepast, bijv. o.a. voor (onvolledige opsomming): het trimmen van bosjes, heggen en struiken, het snoeien van rankgewassen, het gazononderhoud op dakbeplantingen en in bloembakken, het schoonmaken van voetpaden (opzuigen - wegblazen - sneeuwruimen), het hakselen en verkleinen van boom- en struikafval, het egaliseren van oneffenheden in de bodem, zoals bijv. molshopen, het transporteren van maaigoed, behalve in de daarvoor bedoelde grasopvangbox.

Voorbereidende maatregelen

- Draag tijdens het maaien altijd vaste schoenen

en een lange broek. Maai nooit op blote voeten of op sandalen.

• Controleer het complete terrein waarop het apparaat wordt gebruikt en verwijder alle stenen, stokken, kabels, botten en andere verontreinigingen die door het apparaat omhoog kunnen worden geslingerd.
• Kijk vóór het gebruik altijd of het snijgereedschap, de bevestigingsbouten en de complete snijeenheid zich in perfecte staat bevinden.

- Attentie! Gevaar voor stroom stoten!

Voor de elektrische veiligheid zijn de voedingskabel, stekker, aan/uit-knop en de aansluitkabel erg belangrijk. Beschadigde kabels, koppelingen en stekkers of aansluitkabels die niet aan de voorschriften voldoen, mogen niet gebruikt worden, zodat gevaar voor elektrische schokken kan worden voorkomen. Controleer de aansluitkabel regelmatig op beschadigingen of veroudering (breuken).

• Gebruik de grasmaaier nooit met beschadigde veiligheidsvoorzieningen, beschermroosters, zonder werkende motorrem of zonder aangebouwde veiligheidsvoorzieningen, bijv. zonder uitwerpklep of zonder grasopvanginrichting.

• Gebruik om veiligheidsredenen altijd een onbeschadigde grasopvangbox.

• De op het apparaat geïnstalleerde schakelin - rich tingen mogen niet worden verwijderd of overbrugd, zoals bijv. een schakelhefboom aan de duwstang vastbinden.

• Leen het apparaat alleen uit aan personen die met dit model en de bediening ervan vertrouwd zijn. Geef altijd de gebruiks aan - wijzing mee.
• Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met motoraandrijving in acht.

Werkwijze bij het grasmaaien

- Houd andere personen uit de gevarenzone.

• Om te starten het apparaat op een vlakke ondergrond zetten.
  Bij het starten van de motor mag het apparaat niet worden gekanteld.

• Schakel de motor volgens de voorschriften in en doe dit alleen als uw voeten zich op een veilige afstand van het snijgereedschap bevinden.

• Maai niet als het gras nat is en als het regent. Door nat gras is er een verhoogde kans op ongevallen (Kans op uitgliiden).

• Maai alleen bij daglicht of bij goede verlichting.
• Maai altijd stapvoets. Door snel te lopen met het apparaat is er meer kans op letsel door struikelen, uitglijden enz.
• Zorg altijd voor een goede stand op hellingen. Maai niet op zeer steile hellingen om te voorkomen dat u de controle over het apparaat verliest.
• Maai dwars op de helling, nooit naar boven of naar beneden om bij het eventueel verliezen van de controle over het apparaat niet nog eens door de draaiende grasmaaier te worden geraakt.
• Wees bijzonder voorzichtig als u op een helling van richting verandert om te voorkomen dat u de controle over het apparaat verliest.

- Om veiligheidsredenen mag het apparaat niet op hellingen met een stijging van meer dan 25° (46,6 %) worden gebruikt.

Kans op letsel!

Een stijging van de helling van 25° betekent een verticale stijging van 46,6 cm bij een horizontale lengte van 100 cm.

max. 25° 100 46,6

- Let op!

Wees bijzonder voorzichtig bij het achteruitrijden en bij het trekken van de grasmaaier.

Struikelgevaar!

• Wees bijzonder voorzichtig als u de grasmaaier omdraait of naar u toe trekt.
• Zet de motor af, als de grasmaaier bij het transport over andere ondergronden dan gras moet worden opgetild en als u de grasmaaier van en naar het maaivlak verplaatst.

Zolang het maaimes loopt, mag de uitwerp worden geopend ag de grasopvang - worden verwijderd. draaiende mes l veroorzaken.

• Herhaaldelijke inschakelingen binnen korte tijd, in het bijzonder "spelen" met de schakelaar, dienen te worden vermeden. Gevaar voor oververhitting van de motor.
• De door dit apparaat veroorzaakte spannings - schommelingen bij het starten kunnen bij ongunstige omstandig - heden op het net storingen veroorzaken bij andere inrichtingen die op dezelfde groep zijn aangesloten. In dit geval moeten passende maatregelen worden genomen (bijv. aansluiting op een andere groep dan de betroffen inrichting, gebruik van het apparaat op een stroomkring met een lagere impedantie).
• Bevestig nooit voorwerpen aan de duwstang (bijv. werkkleding). Wikkel geen verlengsnoeren om de duwstang.

- Let op!

Houd handen of voeten nooit tegen of onder

draaiende onderdelen. Raak het ronddraaiende mes nooit aan. Blijf altijd uit de buurt van de uitwerpopening. Neem steeds de door de duwstang bepaalde veiligheidsafstand in acht. Kans op letsel!

• Een maaier met draaiende motor of aangesloten voedingskabel mag nooit worden opgetild of gedragen.
• Schakel de motor uit en verwijder de voedingsstekker:
• voordat u blokkades opheft of verstoppingen in het uitwerpkanaal verwijdert;

• als het snijgereedschap een vreemd voorwerp heeft geraakt. Het snijgereedschap moet op eventuele beschadigingen worden gecontroleerd;

• voordat u de grasmaaier controleert, reinigt of werkzaamheden aan de maaier uitvoert;

• als de grasmaaier ongebruikelijk sterk begint te trillen. Het snijgereedschap moet onmiddellijk worden gecontroleerd;
• voordat u het apparaat verlaat of als het apparaat zonder toezicht is;
• voordat u het apparaat optilt of draagt;
• vóór het transport.

- Neem de naloop van het snijgereedschap in acht. Het duurt

enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.

Onderhoud en reparaties

Schakel de motor uit en trek de netstekker eruit voordat u werkzaamheden aan

het apparaat verricht, voordat u de grasmaaier afstelt of schoonmaakt of voordat u controleert of de voedingskabel verstrengeld of beschadigd is.

Verricht alleen onderhouds - werkzaamheden die in de gebruiksaanwijzing worden beschreven.

Laat alle andere werkzaam - heden door een dealer uitvoeren.

VIKING raadt aan onder - houds werkzaamheden en reparaties uitsluitend bij de VIKING dealer te laten uitvoeren.

VIKING dealers worden regelmatig bijgeschoold en van de laatste technische informatie voorzien.

Gebruik uitsluitend hoogwaardige gereed - schappen, accessoires en vervangingsonderdelen. In andere gevallen is er altijd een kans op persoonlijk letsel of schade aan het apparaat. VIKING raadt aan originele gereedschappen, accessoires en vervangingsonderdelen van VIKING te gebruiken. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.

Originele vervangings - onderdelen van VIKING zijn herkenbaar aan het VIKING vervangings onderdeelnummer, aan het opschrift VIKING en eventueel aan het VIKING vervangings onderdeelteken. Op kleine onderdelen kan het teken ook alleen staan.

• Zorg voor een veilig gebruik van het apparaat doordat alle moeren, bouten en schroeven goed zijn aangehaald.
• Als het snijgereedschap of de grasmaaier op een hindernis of een vreemd voorwerp stuit, moet de motor worden uitgeschakeld, de stekker uit het stopcontact worden getrokken en door een deskundige worden gecontroleerd.
• De grasmaaier mag niet worden gebruikt als de krukas beschadigd of verbogen is. Kans op letsel door defecte onderdelen!
• Controleer regelmatig of de grasopvangbox versleten of beschadigd is of niet goed meer werkt.
• Om veiligheidsredenen moeten versleten of beschadigde onderdelen worden vervangen.
• Onleesbaar geworden waarschuwingsaanwijzin - gen op het apparaat moeten worden vervangen. Ga hiervoor naar uw VIKING dealer.

Waarschuwing - gevaar voor elektrische schokken

• De kabel moet tijdens het maaien op afstand van het mes worden gehouden.
• Gebruik uitsluitend vochtwerende verlengingskabels voor het buitenbereik (zie punt: In gebruik nemen).

- Ofschoon de aandrijfmotor tegen spatwater

beschermd is, mag de grasmaaier niet bij regen en ook niet in een natte omgeving worden gebruikt.

• Laat het apparaat niet zonder bescherming in de regen staan.
• Verwijder de aansluitkabel aan de stekker en de stekkerbus. Trek hierbij niet aan de aansluitkabels zelf.
• Als de maaier in de open lucht wordt gebruikt, moet het stopcontact voorzien zijn van een aardlekschakelaar (afschakelstroom max. 30 mA) of moet er bij de aansluiting een dergelijke schakelaar worden tussengevoegd. Voor nadere informatie kunt u terecht bij de elektricien.

Toelichting van de symbolen (1)

Let op!

Lees vóór inbedrijfstelling de gebruiksaanwijzing.

Kans op letsel! Houd andere personen uit de gevarenzone.

Kans op letsel!

Pas op voor scherp maaimes. Het maaimes loopt na het uitschakelen een aantal seconden uit (motor-/ messenrem). Schakel de motor uit en trek de netstekker eruit, voordat u werkzaamheden aan het snijgereedschap verricht, voordat u onderhouds- en reinigingswerkzaam- heden verricht, voordat u controleert of de voedingskabel verstrengeld of beschadigd is en voordat u het apparaat onbeheerd achterlaat.

Gevaar voor stroomstoten!

Houd de aansluit-kabel op afstand van het snijgereedschap.

Levering

Pos. Omschrijving Aant.

1 Basisapparaat 1
2 Kabelbreukbescherming ME 545, ME 545 C 1 ME 545 V 2

3 Platkopschroef 2
4 Draaiknop 2
5 Kabelgeleiding 1
6 Bovenstuk grasopvangbox 1
7 Onderstuk grasopvangbox 1
8 Pen 2
9 Kabelclip 2 (ME 545)
10 Ring 2 (ME 545)
- Gebruiksaanwijzing 1

Het apparaat klaarmaken voor gebruik

AANWIJZING

Zet voor het uitvoeren van deze werkzaamheden het apparaat op een vlakke en stevige ondergrond

Duwstang monteren

Duwstang monteren:

A= Duwstang op beide onderstukken van de duwstang schuiven.
3= Platkopbout van binnen naar buiten door de boringen steken en met
4= draaiknoppen vastschroeven.

AANWIJZING

De speciale constructie van de schroefdraden voorkomt dat de draaiknoppen vanzelf helemaal van de bouten kunnen draaien (bescherming tegen verlies).

① Kabelbreukbescherming links monteren:

AANWIJZING

Kabelbreukbescherming (2) alleen zoals afgebeeld monteren. Geleid kabels onder de duwstang. Draai zo nodig de draaikno (4) vóór de montage los.

Alle kabels in de

2= kabelbreukbescherming leggen Kabelbreukbescherming in de

11= bovenste boring van het onderstuk van de duwstang steken. Daarna kabelbreukbescherming in het

12= onderste sleufgat van het onderstuk van de duwstang laten vastklikken.

Bij het model ME 545 ver- lopen aan de rechterkant van de duwstang geen kabels. Daarom moet bij deze grasmaaier alleen de linker kabelbreukbescherming (2) worden gemonteerd.

De montage van de 2= kabelbreukbescherming rechts gebeurt op dezelfde manier als aan de linkerkant.

Duwstang omklappen:

ATTENTIE

Gevaar voor letsel!

Het apparaat uitschakelen, voordat u dit omklapt en de stekker uit de voeding verwijderen; Het bovenstuk van de duwstang mag niet worden belast (bijv. met over de duwstang gehangen werkkleding).

Gevaar voor beknellen!

Door het losdraaien van de draaiknoppen kan het bovenstuk van de duwstang omklappen. Houd het bovenstuk van de duwstang (A) daarom op het hoogste punt met één hand vast, terwijl u de draaiknop losdraait.

Klap de duwstang voor het reinigen van het apparaat en voor ruimtebesparend transporteren en opslaan om:

4= Draai de draaiknoppen zo ver los dat deze gemakkelijk in de speciale constructie heen en weer kunnen worden bewogen.

- Klap het bovenstuk van de duwstang om en laat dit op het onderstuk van de behuizing rusten.

Bovenstuk duwstang

4

R= hendel motorstop

S= startknop

T= hendel rij-aandrijving ME 545 V

U= hendel vario-aandrijving ME 545 V

V= trekontlasting aansluitkabel

W= voedingsaansluiting

Kabelgeleiding monteren

5

ME 545 C, ME 545 V:

5= Kabelgeleiding in de uitsparing op de

X= behuizing schuiven en naar het bovenstuk van de duwstang draaien. Ervoor zorgen dat alle kabels in de kabelgeleiding liggen. Kabelgeleiding met lichte druk in de beide daarvoor bedoelde boringen laten vastklikken.

ME 545:

Kabel met

9= kabelclips aan onderstuk duwstang bevestigen.

Grasopvangbox monteren

6= Bovenstuk

grasopvangbox op

7= onderstuk opvangbox monteren.

8= Bouten van binnen door de betreffende openingen drukken. Laat het bovenstuk van de grasopvangbox in h onderstuk van de grasopvangbox klikken door hier licht op te drukken.

J= Draaiknop weer rechtsom vastdraaien.

Centrale snijhoogteverstelling

ATTENTIE

Kans op letsel!

Vóór het verstellen van de snijhoogte moet de motor worden uitgeschakeld. Houd uw voeten op voldoende afstand van het snijgereedschap.

Hoogteverstelling duwstang

De werkhoogte van de duwstang kan op de standen I (laag),

II (middel) en

III (hoog) worden afgesteld:

J= Draaiknop

hoogteverstelling duwstang linksom (ca. vijf slagen) losdraaien.

A= Bovenstuk duwstang met beide handen vastpakken en omhoog of omlaag in de gewenste positie zetten.

Er kunnen zeven verschillende snijhoogtes tussen 25 mm en 80 mm worden afgesteld.

Stand 1 = laagste snijhoogte

Stand 7 = hoogste snijhoogte

I= De hendel voor de centrale hoogteverstelling bevindt zich aan de linkerkant van het apparaat (zie afbeelding). Apparaat bij de

Y= greep vastpakken en de

I= verstelhendel naar boven trekken en vasthouden om het klikmechanisme te ontgrendelen.

- Stel de gewenste snijhoogte in door het apparaat omhoog of omlaag te bewegen.

Deze kan op de

H= snijhoogte-aanduiding worden afgelezen.
I= Verstelhendel weer loslaten en hoogteverstelling laten vastklikken.

Grasopvangbox monteren en demonteren

ATTENTIE

Kans op letsel!

Vóór het monteren en demonteren van de grasop - vangbox moet de motor worden uitgeschakeld.

Monteren:

M= Uitwerpklep openen en vasthouden.
De grasopvangbox wordt met de
8= uitsparingen in de grasopvangbox aan de
9= bevestiging op het apparaat gemonteerd.
M= Uitwerpklep weer met de hand sluiten.

Demonteren:

M= Uitwerpklep openen en vasthouden. Grasopvangbox optillen, uit de
9= bevestiging loshaken en verwijderen.
M= Uitwerpklep weer met de hand sluiten.

Aanwijzingen m.b.t. het grasmaaien

AANWIJZING

Door regelmatig te maaien en het gras kort te houden, krijgt u een mooi en dicht gazon.

Maai het gras bij warm en droog weer niet te kort, omdat anders het gras door de zon verbrandt en er lelijk uit gaat zien!

Met een scherp mes is het maaibeeld mooier dan met een bot mes. Laat het mes daarom regelmatig slijpen (VIKING dealer).

ATTENTIE

Kans op letsel!

Eventuele knopen in de kabel meteen ontwarren. Bij gebruik van een kabel - haspel moet de aansluit - kabel volledig zijn afgewikkeld, anders kan door elektrische weer - standen verlies van het vermogen en oververhitting ontstaan.

Voer de aansluitkabel bij het maaien achter u aan mee. Aansluitkabels kunnen per abuis bij het maaien worden doorgesneden en houden ook een groot gevaar voor ongevallen in. Maai daarom alleen zo, dat de aansluit - kabel altijd goed zichtbaar in het reeds gemaaide gazongedeelte ligt.

Maaien op hellingen

Om veiligheidsredenen mag de grasmaaier uitsluitend bij hellingen tot max. 25° worden gebruikt. Een stijging van de helling van 25° (46,6°) betekent een verticale stijging van 46,6 cm bij een horizontaal traject van 100 cm.

Juiste belasting van de motor

Schakel de grasmaaier niet in hoog gras of met de laagste snijhoogte in.

De grasmaaier mag slechts zo sterk worden belast, dat het motortoerental daarbij niet aanzienlijk daalt. Stel bij een dalend toerental een hogere snijhoogte in en/of reducer de snelheid vooruit.

Thermische over belastings beveiliging voor de motor

Treedt tijdens de werkzaamheden een overbelasting op, dan schakelt de thermische overbelastingsbeveiliging de motor automatisch uit. Oorzaken van overbelasting:

• maaien van te hoog gras of bij te laag ingestelde snijhoogte
• te grote snelheid vooruit
• niet geschikte of te lange aansluitkabel (spanningsverlies) (zie hoofdstuk "Apparaat aansluiten")
• slechte reiniging van de koelluchttoevoer (ventilatiesleuven)

Opnieuw in gebruik nemen: Na een afkoelingsperiode van ca. 10 minuten (afhankelijk van de omgevings - temperatuur) kan het apparaat weer worden ingeschakeld (zie hoofdstuk "In gebruik nemen")

Als het maairnes blokkeert

Zet onmiddellijk de motor af en trek de netstekker eruit. Hef vervolgens de oorzaak van de storing op.

Apparaat in gebruik nemen

ATTENTIE

• Controleer het complete terrein waarop het apparaat wordt gebruikt en verwijder alle stenen, stokken, kabels, botten en andere verontreinigingen.
• Start de motor volgens de instructies.
• Wees bijzonder voorzichtig als u de grasmaaier omdraait of naar u toe trekt.
• Kans op letsel! Houd handen of voeten nooit tegen of onder draaiende onderdelen.
• Draag tijdens het maaien altijd vaste schoenen en een lange broek. Maai nooit op blote voeten of op sandalen.
• Maai nooit als er personen, in het bijzonder kinderen of dieren, in de buurt zijn.

Apparaat aansluiten

De netspanning en de bedrijfsspanning moeten overeenkomen (zie typeplaatje).

De spanning in het voedingsnet moet met de aangegeven nominale spanning van het apparaat overeenkomen.

De voedingskabel moet goed afgeschermd zijn (zie hoofdstuk "Technische gegevens").

Als aansluitkabels mogen alleen kabels worden gebruikt die niet lichter zijn dan de rubberen kabels H07 RN-F DIN/VDE 0282 en een minimale diameter van 3 x 1,5 mm² tot 25 m of 3 x 2,5 mm² tot 50 m hebben.

De koppelingen van de aansluitkabel moeten van rubber zijn of met rubber bekleed zijn en moeten voldoen aan de norm DIN/VDE 0620.

Dit apparaat is geschikt voor gebruik op een voedingsnet met een systeemimpedantie Z_max op het afnamepunt (huisaansluiting) van maximaal 0,47 ohm (bij 50Hz).

De gebruiker moet controleren of het apparaat alleen wordt gebruikt op een voedingsnet dat aan deze vereisten voldoet. Vraag zo nodig bij de plaatselijke energiebedrijven naar de betreffende systeemimpedantie.

Trekontlasting

Tijdens het werken voorkomt de trekontlasting het onbedoeld lostrekken van de aansluitkabel en daardoor mogelijke schade aan de voedingsaansluiting op het apparaat.

Hiertoe moet de aansluitkabel door de trekontlasting worden geleid.

Met de

10= aansluitkabel een lus vormen en door de

11= opening geleiden. De lus over de

12= haak leggen en aantrekken.

Grasmaaier

inschakelen

AANWIJZING

Start de motor niet in hoog gras of op de laagste snijhoogte, om moeilijk starten te voorkomen.

Stap 1 :

S= Druk de startknop in en houd deze ingedrukt.

Stap ② :

R= Hendel motorstop naar de duwstang drukken en vasthouden.

- Startknop kan na het bedienen van de hendel motorstop weer worden losgelaten.

Grasmaaier

uitschakelen

R= Laat de hendel motorstop los.

De motor en het maaimes komen na een korte uitlooptijd tot stilstand.

12

ATTENTIE

Kans op letsel!

Verwijder bij het achterlaten van de grasmaaier altijd de netstekker.

Rijaandrijving in - schakelen ME 545 V

14

AANWIJZING

De rijaandrijving werkt alleen bij een draaiende motor.

De hendel vario-aandrijving (U) mag bij een stilstaande motor niet worden bediend om schade aan het aandrijfmechanisme te voorkomen.

Stap 1 :

T= Hendel rijaandrijving naar de duwstang trekken en vasthouden. De aandrijving van het apparaat wordt ingeschakeld.

Stap ② :

Om de snelheid traploos te verhogen de

U= hendel vario-aandrijving naar achteren trekken; om de snelheid te verlagen de hendel naar voren drukken.

Aandrijfsnelheid:

Traploos van 2,4 km/uur tot

4,0 km/uur

AANWIJZING

De snelheid van de vario- aandrijving kan tijdens het rijden, zonder de rijaandrijving uit te schakelen, naar willekeur worden ingeschakeld.

Rijaandrijving uitschakelen

Voor het uitschakelen van de rijaandrijving de T= hendel rijaandrijving loslaten.

Inhoudsindicatie

16

De grasopvangbox is met een

N= inhoudsindicatie op het bovenstuk van de opvangbox uitgevoerd.

De luchtstroom die door het draaien van het maairnes wordt veroorzaakt en waardoor de grasopvangbox wordt gevuld, tilt de inhoudsindicatie op: de grasopvangbox wordt gevuld met maaigoed.

Naarmate er meer gras in de grasopvangbox komt, wordt deze luchtstroom minder krachtig en zakt de inhoudsindicatie:

de grasopvangbox is vol en moet wordt geledigd (zie hoofdstuk "Grasopvangbox ledigen").

Grasopvangbox ledigen

18

ATTENTIE

Kans op letsel!

Vóór het ledigen van de grasopvangbox moet de motor altijd worden uitgeschakeld.

AANWIJZING

Een volle grasopvangbox kan wel 16 kg zwaar zijn.

- Grasopvangbox van het apparaat demonteren (zie paragraaf "Grasopvangbox monteren en demonteren").

De grasopvangbox bij de

13= afsluitlip openen en het 5= bovenstuk van de opvangbox naar boven openklappen.

De gevulde

K= grasopvangbox naar achter klappen.

Door de

14= handgreep (bovenstuk grasopvangbox) en de

15= handgreep (onderstuk grasopvangbox) kan de grasopvangbox goed worden vastgehouden en gemakkelijk worden leeggemaakt.

Onderhoud

ATTENTIE

Kans op letsel!

Trek vóór alle onderhouds- en

reinigingswerkzaamheden en vóór werkzaamheden aan het maaimes altijd de voedingskabel eruit om te voorkomen dat de motor ongewild start.

Kans op letsel! Werk uitsluitend met hand schoenen.

Raak het maaimes nooit aan voordat het stilstaat.

Als u niet over de vereiste kennis of gereedschappen beschikt, moet u altijd contact opnemen met een dealer. VIKING raadt aan onder - houdswerkzaamheden en reparaties uitsluitend bij de VIKING dealer te laten uitvoeren.

VIKING raadt aan originele vervangingsonderdelen van VIKING te gebruiken.

Apparaat reinigen

Onderhoudsinterval: na elk gebruik

Reinig het apparaat na elk gebruik grondig. Een zorgvuldige behandeling beschermt uw apparaat tegen beschadigingen en verlengt de levensduur.

Verwijder verontreinigingen van de koelluchttoevoer (ventilatiesleuf) tussen de motorkap en het onderstuk van de behuizing om voldoende koeling van de motor te kunnen garanderen.

Reinig het maaiimes.

Reinig de onderkant van de grasmaaier met een borstel en water. Maak eerst de aangekoekte grasresten in de behuizing en in het uitwerpkanaal met een houten staaf los.

Richt waterstralen nooit op motoronderdelen, pakkingen, lagers en elektrische onderdelen zoals schakelaars. Dit kan leiden tot dure reparaties.

Gebruik geen agressieve reinigingsmiddelen. Dergelijke reinigingsmiddelen kunnen kunststoffen en metalen zodanig beschadigen dat de veiligheid van uw VIKING apparaat wellicht in het geding komt.

Als u vuil niet met water, met een borstel of met een doek kunt verwijderen, raadt VIKING aan een speciaal reinigingsmiddel te gebruiken (b.v. STIHL speciale reiniger).

ATTENTIE

Kans op letsel!

Stel vóór het omhoog klappen de maaierop een stevige, vlakke en effen ondergrond en stel de hoogste snijstand (stand 7) in om te voorkomen dat de maaier weer naar voren kantelt.

AANWIJZING

Klap de maaier bij reinigings- en onderhouds - werkzaamheden aan de voorkant omhoog. Vóór het omhoog klappen de gras - opvangbox demonteren, het bovenstuk van de duwstang omklappen (zie paragraaf "Duwstang monteren") en de uitwerpklep optillen.

Elektromotor, wielen en transmissie

De elektromotor is onderhoudsvrij.

De kogellagers van de wielen zijn onderhoudsvrij.

Ook de vario-transmissie (ME 545 V) is onderhoudsvrij.

Bovenstuk duwstang

Onderhoudsinterval: voor elk gebruik

Het bovenstuk van de duwstang is voorzien van een isolatielaag. Bij beschadiging van deze isolatielaag moet het bovenstuk van de duwstang worden vervangen.

Kans op letsel door elektrische schokken!

Maaimes onderhouden

ATTENTIE

Kans op letsel!

Als u niet over de vereiste kennis of gereedschappen beschikt, moet u altijd contact opnemen met een dealer (VIKING raadt de VIKING dealer aan).

VIKING raadt aan originele vervangingsonderdelen van VIKING te gebruiken.

Onderhoudsinterval:

Voor elk gebruik

Klap de grasmaaier omhoog in de reinigingspositie.

- Reinig de maaimessen en controleer deze op beschadigingen (inkepingen of scheuren) en slijtage. Vervang de maaimessen indien nodig.

Slijtagegrenzen:

De dikte van het mes moet overal ten minste 2 m m zijn. (controle met schuifmaat).

Het snijgereedschap mag bij het slijpen maximaal 5 m m worden afgeslepen.

Leg ter controle een

22= liniaal tegen de voorste mesrand en controleer de slijtage.

ATTENTIE

Als niet het meegeleverde mes, maar bijv. het als accessoire verkrijgbare mulchmes op de grasmaaier gemonteerd is, gelden er navenant andere slijtagelimieten.

ATTENTIE

Kans op letsell!

Een versleten mes kan afbreken en ernstig letsel veroorzaken. Neem daarom altijd de onderhouds - instructies voor het mes in acht.

Afhankelijk van de toepassing en de gebruiksduur zijn de messen in meer of mindere mate aan slijtage onderhevig. Als u het apparaat op een zandige ondergrond in droge omstandigheden gebruikt, slijt het mes door een sterkere belasting sneller dan gemiddeld.

Vervang bij het vervangen van het maairnes ook altijd de mesbout (18).

Maaiimes demonteren

Kans op letsel! Werk uitsluitend met handschoenen.

Om te demonteren een

16= houten blok (ca. 60 x 60 mm) gebruiken om het

17= maairmes tegen te houden.

18= Mesbout met een schroevendraaier SW 24 losdraaien.

17= Maaimes verwijderen.

Maaiimes slijpen

Het maairmes moet met inachtneming van de volgende punten worden bijgeslepen:

- koel het maairnes tijdens het slijpen, bijv. met water. Het mes mag niet blauw worden, omdat anders de snijresultaten minder worden.

- slijp het mes gelijkmatig om trillingen door onbalans te voorkomen.

ATTENTIE

Kans op letsel!

Controleer het mes vóór het inbouwen op beschadigingen.

Het mes moet worden vervangen zodra inkepingen of scheuren te zien zijn, als het snijgereedschap meer dan 5 mm afgesleten is, of als het mes ergens dunner is dan 2 mm (slijtagegrenzen).

De slijphoek van het lemmet bedraagt 30°.

Balans van maaiimes controleren

19= Schroevendraaier door 20= middelste boring van het 17= maairmes geleiden en maairmes horizontaal uitlijnen.

Als het maaiimes goed in balans is, blijft het horizontaal staan.

- Als het maaimes naar een kant overhelt, deze kant slijpen totdat het maaimes weer in balans is.

Maaiimes monteren

Kabels rijaandrijving afstellen

Kans op letsel! Werk uitsluitend met handschoenen.

17= Monteer het maairmes met de omhooggebogen randen naar boven. Om te monteren een
16= houten blok (ca. 60 x 60 mm) gebruiken om het maaimes tegen te houden.
18= Mesbout met een aanhaalkoppel van 10 - 15 Nm vastdraaien.

ATTENTIE

Kans op letsel!

Het voorgeschreven aandraaimoment van de mesbouten van 10 - 15 Nm moet precies worden aangehouden, omdat een veilige bevestiging van het snijgereedschap daarvan afhankelijk is.

Borg de mesbout(en) (18) extra met Loctite 243.

Onderhoudsinterval: indien nodig (aandrijving wordt niet ingeschakeld bij aangetrokken hendel van de rijaandrijving)

De spanning van de kabel is af fabriek goed afgesteld. Het kan echter voorkomen dat de kabel na lang gebruik moet worden bijgesteld.

Het bijstellen gebeurt links op het bovenstuk van de duwstang met een

21= verstelbout.

De juiste afstelling:

Druk de aandrijfhendel in en trek gelijktijdig de grasmaaier naar achter.

Vanaf ongeveer een derde van de hendelbeweging moeten de aandrijfwielen blokkeren.

Door het draaien van de 21= verstelbout in de richting “+” verhoogt u de spanning van de kabel, door het draaien in de richting “-” brengt u de spanning van de kabel terug.

ATTENTIE

Kans op letsel!

Als de aandrijfwielen al blokkeren bij het niet indrukken van de aandrijfhendel, is de kabel onjuist afgesteld en is de aandrijving van de maaier voortdurend ingeschakeld. De maaier kan daardoor al bij het starten onbedoeld in beweging komen en als gevolg daarvan persoonlijk letsel of materiële schade veroorzaken.

De afstelling moet opnieuw worden uitgevoerd (neem evt. contact op met een dealer, VIKING raadt de VIKING dealer aan).

Opslag (winterpauze)

De bergplaats moet droog en stofvrij zijn. Bovendien moet de maaier buiten handbereik van kinderen worden opgeborgen.

Eventuele storingen aan het apparaat moeten in de regel voor het opbergen worden verholpen, zodat het apparaat altijd veilig kan worden gebruikt.

Neem bij een langere stilstand van de maaier (winterpauze) de volgende punten in acht:

• Reinig alle buitenste onderdelen van het apparaat zorgvuldig
• Smeer alle beweeglijke onderdelen goed met vet in.

Milieubescherming

Grasresten horen niet in de vuilnisbak, maar moeten worden gecomposteerd.

De verpakkingen, het apparaat en de accessoires zijn met recycleerbaar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt.

Door resten materiaal afzonderlijk en milieubewust te verwerken, ondersteunt u de recycling van waardevolle stoffen. Daarom moet het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden afgevoerd.

Standaard reserveonderdelen

Maaiimes

6340 702 0100

AANWIJZING

De bevestigingselementen van het maairnes (bijv. mesbout, borgring) moeten bij het verwisselen of monteren van het mes worden vervangen. Reserveonderdelen zijn verkrijgbaar bij de VIKING dealer.

Slijtage minimaliseren en schade voorkomen

Belangrijke aanwijzingen voor het onderhoud, in dit geval voor de productgroep

Grasmaaiers met elektromotor

Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw VIKING apparaat te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING apparaat zijn ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduur tijdig worden vervangen.

2. Inachtneming van de voorschriften in deze gebruiksaanwijzing

Het VIKING apparaat moet zo zorgvuldig mogelijk gebruikt, onderhouden en opgeslagen worden, zoals omschreven in deze gebruiksaanwijzing. Voor alle beschadigingen die door niet inachtneming van veiligheids-, bedienings- en onderhoudsaanwijzingen worden veroorzaakt, is de gebruiker zelf verantwoordelijk.

Dit geldt met name voor:

• te dunne voedingskabel (diameter)
• foutieve aansluiting (spanning)
• niet door VIKING toegelaten wijzigingen aan het product
• het gebruik van gereed - schappen of accessoires die niet voor het apparaat toegestaan, geschikt of kwalitatief minderwaardig zijn.
• niet reglementair gebruik van het product
• gebruik van het product bij sport- of wedstrijdevenementen
• gevolgschade door een product met defecte onderdelen verder te gebruiken

3. Onderhoudswerkzaam - heden

Alle in het hoofdstuk

"Onderhoud" vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voor zover deze onderhouds - werkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze aan een dealer worden overgedragen.

VIKING raadt aan onderhouds - werkzaamheden en reparaties uitsluitend bij de VIKING dealer te laten uitvoeren.

VIKING dealers worden voortdurend bijgeschoold en van de laatste technische informatie voorzien.

Worden deze werkzaamheden verzuimd, dan kan schade ontstaan waarvoor de gebruiker verant woordelijk is. Hiertoe behoren onder andere:

• beschadigingen aan de aandrijfmotor door onvoldoende reiniging van de koelluchttoevoer (ventilatiesleuven)
• corrosie- en andere gevolgschade door ondeskundige opslag
• schade aan het apparaat door het gebruik van kwalitatief minderwaardige vervangingsonderdelen.
• Schade als gevolg van niet tijdig of ondeskundig uitgevoerd onderhoud of schade door onderhouds- en reparatie werkzaamheden die niet in werkplaatsen van dealers zijn uitgevoerd.

Defectopsporing

Storing Mogelijke oorzaak		Oplossing Pagina Afbeelding
- De motor start niet	- Geen spanning- Aansluitkabel/stekker of stekkerkoppeling of schakelaar defect- Startknop niet ingedrukt- Thermische overbelastings - beveiliging voor de motor is geactiveerd- Maaidek is verstopt	- Zekering controleren- Controleren evt. vervangen- Startknop indrukken- Afkoelperiode laten verstrijken en opnieuw proberen te starten- Maaidek reinigen (voor het reinigen netstekker eruit trekken)	9×108, 9, ×11	1116
- Vaak activeren van de netzekering	- Niet-geschikte aansluitkabel- Overbelasting van het net- Apparaat is overbelast door het maaien van te hoog of te vochtig gras	- Geschikte aansluitkabel gebruiken- Apparaat op een andere stroomkring aansluiten- De snijhoogte en de maaisnel - heid aan de te maaien oppervlakte aanpassen	997, 9	7
- Sterke trillingen tijdens gebruik	- De mesbout is los- De motorbevestiging zit los- Het mes is ongebalanceerd door verkeerd slijpen of breuk	- Mesbout aanhalen- Bouten motorbevestiging aanhalen- Mes slijpen (balanceren) of vervangen	12, ××12, ×	1918, 19
- Geen aandrijving bij het bedienen van de hendel rijaandrijving (bij ME 545 V)	- Kabel rijaandrijving verkeerd afgesteld- V-riem versleten- Kabel van de rijaandrijving defect (bijv. geknikt)- Transmissie is defect	- Kabel van de rijaandrijving bijstellen- V-riem vervangen- Kabel rijaandrijving vervangen- Transmissie vervangen	13×××	20

Zie gebruiksaanwijzing motor

*neem evt. contact op met een dealer, VIKING raadt de VIKING dealer aan.

Storing Mogelijke oorzaak		Oplossing Pagina Afbeelding
- Snelheidsregeling vario-aandrijving werkt niet (bij ME 545 V)	- Hendel in de verkeerde richting gedrukt- Kabel vario-aandrijving losgesprongen of defect	- Hendel in de juiste richting drukken- Kabel vario-aandrijving monteren of vervangen	10✘	13
- Slecht gemaaid, gras wordt geel	- Maaimes is bot of versleten- De snelheid vooruit is in verhouding tot de snijhoogte te hoog	- Maaimes slijpen of vervangen- Snelheid vooruit verminderen en/of juiste snijhoogte kiezen	12,✘7	197
- Start slecht of het vermogen van de motor wordt minder	- Maaien van te hoog of te vochtig gras- Maaidek is verstopt	- De snijhoogte en de maaisnel - heid aan de te maaien oppervlakte aanpassen- Maaidek reinigen (voor het reinigen netstekker eruit trekken)	711	716
- Uitwerpkanaal verstopt	- Maaimes is versleten- Maaien van te hoog of te vochtig gras	- Maaimes vervangen- De snijhoogte en de maaisnel - heid aan de te maaien oppervlakte aanpassen	12,✘7	197

□□zie gebruiksaanwijzing motor

*neem evt. contact op met een dealer, VIKING raadt de VIKING dealer aan.

Technische gegevens

	Eenheid ME 545.1 ME 545.0 V
		ME 545.0 C
Productiecode 6340 6340
Motor, type elektromotor elektromotor
Fabrikant ATBATB
TypeBSRBF 0,75/2-C74 BSRBF 0,75/2-C74
Spanning Volt [V~] 230	230
Vermogen	Watt [W] 1600 1600
Zekering	Ampère [A]	10	10
Frequentie	Hertz [Hz]	50	50
Beschermingsklasse		II	II
Soort bescherming		IPX 4	IPX 4
Snijvoorziening		Mesbalk	Mesbalk
Snijbreedte	cm	43	43
Toerental snijvoorziening	Omw/min	2800	2800
Aandrijving mesbalk		voortdurend	voortdurend
Conform Richtlijn 2000/14/EC:
Gegarandeerd geluidsniveau L_WAd	dB(A)	94	94
Conform Richtlijn 2006/42/EC:
Geluidsniveau op werkplek L_pA	dB(A)	78	78
Onzekerheid K_pA	dB(A)	1	1
Opgegeven trillingskarakteristiek cf. EN 12096:
Gemeten waarde a_hw	m/sec ^2	5,20	5,20
Onzekerheid K_hw	m/sec ^2	2,08	2,08
Meting conform EN 20 643
Aandraaimoment mesbout Nm	10 - 15	10 - 15
Wielaandrijving achterwiel		-	Vario
Wiel-∅ voor	mm	180	180
Wiel-∅ achter	mm	200	200
Snijhoogte	mm 25 - 80	25 - 80
Grasopvangbox	l	60	60
L/ B/ H	cm	147x48x102	147x48x102
Gewicht	kg	26 / 30	32

Elektrisch schema

22 Voedingsaansluiting
23 Aan-/uitschakelaar
24 Motor
25 Condensator
26 blauw
27 bruin
28 zwart

Toelichting van de symbolen

Motor starten

Motor uitschakelen

ME 545 V Rijaandrijving inschakelen

CE-conformiteits ver - klaring van de fabrikant

Wij,

VIKING GmbH

Grasmaaier, handgestuurd en met netvoeding

Fabrieksmerk: VIKING

type: ME 545.1

ME 545.0 C

ME 545.0 V

productie-

code: 6340

overeenstemt met de volgende EG-Richtlijnen:

2000/14/EC, 2002/95/EC,

overeenstemming met de

volgende normen ontwikkeld:

EN 60335-1,

EN 60335-2-77

Toegepaste

conformiteitsbeoordelings- procedure:

Appendix VIII (2000/14/EC)

Naam en adres van de bevoegde instantie:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Samenstelling en klassement van de Technische

Documentatie:

Johann Weiglhofer VIKING GmbH

Gemeten geluidsniveau:

92 dB(A)

Gegarandeerd geluidsniveau: 94 dB(A)

Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparaat.

Langkampfen,

02.01.2013

VIKING GmbH

Weiglhofer

Hoofd Onderzoek en

Productontwikkeling

Transport

Werk uitsluitend met handschoenen aan om letsel door

scherpe randen en hete onderdelen van de

apparatuur te voorkomen.

• Schakel het apparaat vóór het transport uit, trek de voedingskabel los en laat het mes tot stilstand komen.
• Transporteer het apparaat alleen met afgekoelde motor.
• Draag het apparaat alleen met zijn tweeën.
• Gebruik voor het laden geschikte hulmiddelen (takel of laadhelling).
• Maak het apparaat op het laadoppervlak vast met hiervoor geschikte bevestigingsmaterialen (gordels, kabels, enz.).
• Houd u bij het transport van het apparaat aan de regionale wettelijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken.

Onderhoudsschema

Overhandig deze

gebruiksaanwijzing aan uw VIKING dealer wanneer u onderhoudswerkzaamheden aan uw VIKING product laat uitvoeren.

Uw VIKING dealer bevestigt in het hoofdstuk „Onderhoudsschema“ dat de voorgeschreven onderhoudswerkzaam heden correct zijn uitgevoerd.

Model: ME

Serienummer:

Overhandigd op

Datum:

Stempel van de VIKING dealer

Volgende onderhoudsbeurt

Datum:

Datum:

Stempel van de VIKING dealer

Volgende onderhoudsbeurt

Datum:

Datum:

Stempel van de VIKING dealer

Volgende onderhoudsbeurt

Datum:

Datum:

Stempel van de VIKING dealer

Volgende onderhoudsbeurt

Datum:

Datum:

Datum:

Datum:

Stempel van de VIKING dealer

Volgende onderhoudsbeurt

Datum:

Volgende onderhoudsbeurt

Datum:

Volgende onderhoudsbeurt

Datum:

Gentili Clienti,
