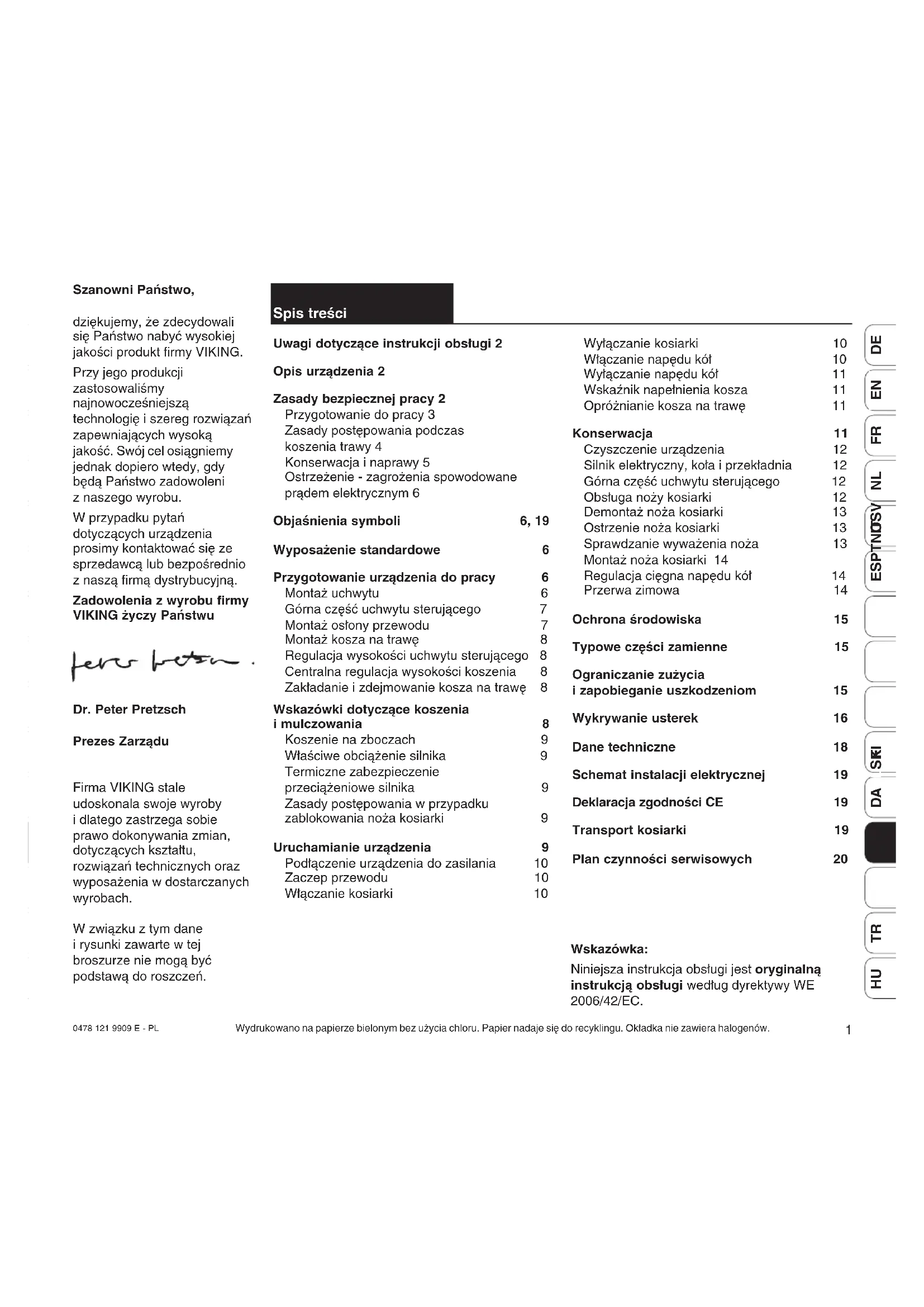

INSTRUKCJA OBSŁUGI ME 545 C VIKING

Szanowni Państwo, dziękujemy, że zdecydowali się Państwo nabyć wysokiej jakości produkt firmy VIKING. Przy jego produkcji zastosowaliśmy najnowocześniejszą technologię i szereg rozwiązań zapewniających wysoką jakość. Swój cel osiągniemy jednak dopiero wtedy, gdy będą Państwo zadowoleni z naszego wyrobu. W przypadku pytań dotyczących urządzenia prosimy kontaktować się ze sprzedawcą lub bezpośrednio z naszą firmą dystrybucyjną. Zadowolenia z wyrobu firmy VIKING życzy Państwu Dr. Peter Pretzsch Prezes Zarządu Firma VIKING stale udoskonala swoje wyroby i dlatego zastrzega sobie prawo dokonywania zmian, dotyczących kształtu, rozwiązań technicznych oraz wyposażenia w dostarczanych wyrobach. W związku z tym dane i rysunki zawarte w tej broszurze nie mogą być podstawą do roszczeń. Spis treści Uwagi dotyczące instrukcji obsługi 2 Opis urządzenia 2 Zasady bezpiecznej pracy 2 Przygotowanie do pracy 3 Zasady postępowania podczas koszenia trawy 4 Konserwacja i naprawy 5 Ostrzeżenie - zagrożenia spowodowane prądem elektrycznym 6 Objaśnienia symboli 6, 19 Wyposażenie standardowe 6 Przygotowanie urządzenia do pracy 6 Montaż uchwytu 6 Górna część uchwytu sterującego 7 Montaż osłony przewodu 7 Montaż kosza na trawę 8 Regulacja wysokości uchwytu sterującego 8 Centralna regulacja wysokości koszenia 8 Zakładanie i zdejmowanie kosza na trawę 8 Wskazówki dotyczące koszenia i mulczowania 8 Koszenie na zboczach 9 Właściwe obciążenie silnika 9 Termiczne zabezpieczenie przeciążeniowe silnika 9 Zasady postępowania w przypadku zablokowania noża kosiarki 9 Uruchamianie urządzenia 9 Podłączenie urządzenia do zasilania 10 Zaczep przewodu 10 Włączanie kosiarki 10 Wyłączanie kosiarki 10 Włączanie napędu kół 10 Wyłączanie napędu kół 11 Wskaźnik napełnienia kosza 11 Opróżnianie kosza na trawę 11 Konserwacja 11 Czyszczenie urządzenia 12 Silnik elektryczny, koła i przekładnia 12 Górna część uchwytu sterującego 12 Obsługa noży kosiarki 12 Demontaż noża kosiarki 13 Ostrzenie noża kosiarki 13 Sprawdzanie wyważenia noża 13 Montaż noża kosiarki 14 Regulacja cięgna napędu kół 14 Przerwa zimowa 14 Ochrona środowiska 15 Typowe części zamienne 15 Ograniczanie zużycia i zapobieganie uszkodzeniom 15 Wykrywanie usterek 16 Dane techniczne 18 Schemat instalacji elektrycznej 19 Deklaracja zgodności CE 19 Transport kosiarki 19 Plan czynności serwisowych 20 Wskazówka: Niniejsza instrukcja obsługi jest oryginalną instrukcją obsługi według dyrektywy WE 2006/42/EC. Wydrukowano na papierze bielonym bez użycia chloru. Papier nadaje się do recyklingu. Okładka nie zawiera halogenów. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 12 0478 121 9909 E - PL Symbol ten ułatwia połączenie rysunków do określonych części tekstu w instrukcji obsługi. Symbole graficzne Uwagi dotyczące instrukcji obsługi

Oznaczenie fragmentów tekstu Opisane czynności mogą posiadać różne oznaczenia. Czynność obsługowa, która nie została przedstawiona na rysunku. Przykład:

• Nóż ostrzyć równomiernie, aby zapobiec drganiom wynikającym z niewyważenia. Czynność, która została przedstawiona na odpowiednim rysunku znajdującym się na stronach z rysunkami (na początku instrukcji obsługi), jest oznaczona cyfrą taką samą jak na rysunku. Przykład: 1= Odkręcić śrubę 2= Dźwignia ... Ogólne zestawienie czynności, dla których nie ma rysunku. Przykład: - wykorzystywanie urządzenia podczas imprez sportowych lub w zawodach Obok opisu czynności związanych z obsługą, w instrukcji obsługi mogą występować fragmenty tekstu, które posiadają specjalne znaczenie. Te fragmenty tekstu oznaczone są opisanymi poniżej symbolami w celu ich dodatkowego wyróżnienia. Podczas pracy z kosiarką trawnikową, należy przestrzegać zasad bezpieczeńst wa pracy. Przed pierwszym uruchomieniem urządzenia konieczne jest zapoznanie się z instrukcją obsługi, którą należy przechowywać tak, aby móc korzystać z niej w przyszłości. Prosimy też o dokładne zapoz - na nie się z mechanizmami regulacji i sposobem eksploatacji urządzenia. Nie należy udostępniać kosiarki dzieciom lub osobom, które nie znają instrukcji obsługi. Niedozwolona jest obsługa kosiarki przez osoby poniżej 16 roku życia. Lokalne przepisy mogą definiować dozwolony wiek użytkownika. Nie należy kosić trawy, jeżeli w pobliżu znajdują się osoby postronne (zwłaszcza dzieci) lub zwierzęta. Prosimy pamiętać o tym, że osoba obsługująca urządzenie jest odpowiedzialna za wypadki z udziałem osób trzecich i ich mienia. Ostrzeżenia o niebezpieczeństwie wypadku, zranienia osób lub znacznych strat materialnych. Informacja dotycząca lepszego wykorzystania urządzenia i uniknięcia ewentualnych nieprawidłowości podczas jego użytkowania, które mogą prowadzić do uszkodzenia urządzenia lub jego poszczególnych części składowych. Rysunki znajdują się na początku instrukcji obsługi Opis urządzenia A Górna część uchwytu sterującego z elementami regulacyjnymi C Pokrętło D Pokrywa silnika E Uchwyt transportowy F Górna część obudowy G Listwa ochronna H Wskaźnik wysokości koszenia I Centralna regulacja wysokości koszenia J Pokrętło regulacji wysokości uchwytu K Kosz na trawę L Ochrona przed zgięciem przewodu M Osłona wyrzutu N Wskaźnik napełnienia kosza

Zasady bezpiecznej pracy Przyporządkowanie pojęć “w lewą stronę” i “w prawą stronę” w niniejszej instrukcji obsługi: Użytkownik stoi z tyłu za urządzeniem (pozycja pracy), ze wzrokiem skierowanym w kierunku jazdy do przodu. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 20478 121 9909 E - PL

Praca z kosiarką po spożyciu alkoholu, zażyciu lekarstw, opóźniających reakcję lub narkotyków jest niedozwolona. Przed pierwszym uruchomieniem urządzenia użytkownik powinien być poinstruowany o obsłudze przez sprzedawcę lub specjalistę. Uwaga! Kosiarka trawnikowa jest przeznaczona do koszenia trawy - zastosowanie kosiarki do innych celów jest niedozwolone i może być niebezpieczne i prowadzić do uszkodzenia urządzenia. Niebezpieczeństwo wypadku! Ze względu na niebezpieczeństwa zranienia użytkownika urządzenia nie należy używać na przykład do: przycinania zarośli, żywopłotów i krzewów, do obcinania pędów czepnych, do pielęgnacji trawy rosnącej na dachu oraz w skrzynkach balkonowych, do oczyszczania ścieżek (odsysanie, przedmuchiwanie, odśnieżanie), - Urządzenie nie jest przeznaczone do wykorzystania przez osoby (także dzieci) z ograniczoną zdolnością fizycznej, sensorycznej lub psychicznej oceny zjawisk, lub z powodu braku doświadczenia i/lub wiedzy, chyba że osoby te będą nadzorowane przez osobę odpowiedzialną za bezpieczeństwo lub otrzymają od tej osoby wskazówki dotyczące obsługi urządzenia. Dzieci powinny znajdować się pod opieką, w celu zapobieżenia próbom wykorzystania urządzenia do zabawy. do rozdrabniania fragmentów drzew i żywopłotów, do wyrównywania nierówności powierzchni, np. kretowisk, do transportu skoszonego materiału, poza przewidzianym do tego celu koszem na trawę. Przygotowanie do pracy - W trakcie koszenia należy zawsze nosić pełne obuwie i długie spodnie. Trawy nie kosić boso lub w sandałach. - Należy dokładnie przeszukać teren, na którym urządzenie będzie użytkowane i usunąć wszystkie kamienie, patyki, druty, kości i inne przedmioty, które mogą spowodować uszkodzenie kosiarki. - Przed użyciem kosiarki należy sprawdzić, czy narzędzia tnące, śruby mocujące i cały zespół tnący są w dobrym stanie. - Uwaga! Niebezpie - czeństwo porażenia prądem! Szczególne znaczenie dla bezpieczeństwa pracy urządzeń elektrycznych mają: przewód zasilający, wtyczka przewodu zasilającego, przełącznik i przewód przyłączeniowy. Aby nie narazić się na niebezpieczeństwo porażenia prądem elektrycznym, nie wolno używać uszkodzonych lub niezgodnych z przepisami przewodów, złączy i wtyków. Należy regularnie sprawdzać, czy przewód zasilający nie ma oznak uszkodzenia lub starzenia się materiału (łamliwości). - Kosiarki nie należy używać, jeżeli uszkodzone są elementy ochronne, nie działa hamulec noża, nie są zamontowane elementy ochronne (np. osłona wyrzutu) lub jeżeli nie jest założony kosz na trawę. - Ze względów bezpieczeństwa stosować zawsze nieuszkodzony kosz na trawę. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 34 0478 121 9909 E - PL - Nie należy kosić podczas deszczu i w przypadku, gdy trawa jest mokra. Mokra trawa zwiększa niebezpie - czeństwo wypadku (niebezpieczeństwo poślizgnięcia się). - Koszenie należy przeprowa - dzać tylko przy świetle dziennym lub przy dobrym oświetleniu. - Urządzenie należy prowa - dzić tylko w wolnym tempie. Zbyt szybkie prowadzenie urządzenia może prowadzić do zranienia, spowodo wa - nego potknięciem się, poślizgnięciem itp. - Należy uważać na zacho - wanie właściwej pozycji podczas pracy na zboczu. Należy unikać koszenia na zbyt stromych zboczach, ze względu na niebezpie - czeńst wo utraty kontroli nad urządzeniem. - Kosić należy w poprzek zbocza, a nie - w górę lub w dół tak, aby w przypadku utraty panowania nad urządzeniem lub potknięcia kosiarka nie zsunęła się na operatora lub inne osoby postronne. - Należy zachować szczegól - ną ostrożność w przypadku zmiany kierunku jazdy na zboczu, aby nie stracić kontroli nad urządzeniem. - Ze względów bezpieczeń st - wa kosiarek trawnikowych VIKING nie można używać na zboczach o nachyleniu przekraczającym 25° (46,6 %). Niebezpieczeństwo zranienia! 25° nachylenia zbocza odpowiada 46,6 cm wzniesienia pionowego, które przypada na 100 cm odległości w poziomie. - Uwaga! Szczególną ostrożność należy zachować również podczas poruszania się do tyłu oraz ciągnięcia kosiarki. Niebezpieczeństwo potknięcia się! - W przypadku zawracania kosiarką lub przyciągania jej do siebie należy zachować szczególną ostrożność. - Podczas transportu przechylonej kosiarki przez powierzchnie, które nie są porośnięte trawą, oraz w czasie transportu na miejsce koszenia i z powrotem, należy wyłączyć silnik. - Nie otwierać osłony wyrzutu trawy i nie zdejmować kosza na trawę, jeżeli nóż jest jeszcze w ruchu. Obracający się nóż może spowodować obrażenia. - Należy unikać częstego włączania w ciągu krótkiego czasu, w szczególności “zabaw” z włącznikiem. Niebezpieczeństwo przegrzania silnika. - Wahania napięcia, wywołane eksploatacją tego urządzenia przy niekorzystnych warunkach panujących w sieci, mogą spowodować zakłócenie pracy innych urządzeń podłączonych do tej samej instalacji elektrycznej. W takim przypadku należy podjąć odpowiednie działanie (np. podłączyć urządzenia do innego obwodu zasilającego lub do obwodu o mniejszej impedancji). - W żadnym wypadku nie należy zamocowywać jakichkolwiek przedmiotów na uchwycie kierującym (np. odzież robocza). Przewód przedłużacza nie może zostać owinięty na uchwycie kierującym. maks. 25°

46,6 - Nie wolno usuwać lub zmieniać działania zamontowanych w kosiarce urządzeń przełączających, np. przez przywiązanie dźwigni przełączającej do uchwytu. - Urządzenie można udostępniać (wypożyczać) tylko osobom znającym obsługę danego modelu. Wraz z urządzeniem należy przekazać instrukcję obsługi. - Należy przestrzegać lokalnych przepisów dotyczących czasu pracy kosiarek trawnikowych. Zasady postępowania podczas koszenia trawy - Osoby trzecie powinny przebywać w bezpiecznej odległości od obszaru zagrożenia. - Przed uruchomieniem należy urządzenie ustawić na równej powierzchni. Podczas uruchamiania nie należy urządzenia przechylać. - Silnik należy włączać zgodnie z instrukcją tylko wtedy, gdy stopy znajdują się w bezpiecznej odległości od noży. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 40478 121 9909 E - PL

Wykonanie innych czynności należy zlecić dealerowi. Firma VIKING zaleca wykonanie prac konserwacyjnych oraz napraw wyłącznie przez dealera firmy VIKING. Dla dealerów firmy VIKING organizowane są regularne szkolenia oferowana jest też informacja techniczna. Należy wykorzystywać tylko narzędzia, akcesoria oraz części zamienne wysokiej jakości. W przeciwnym razie może zaistnieć niebezpieczeństwo zranienia osób lub uszkodzenia urządzenia. Firma VIKING zaleca wykorzystanie oryginalnych narzędzi, akcesoriów i części zamiennych firmy VIKING. Posiadają one cechy optymalnie dobrane do danego urządzenia, które odpowiadają wymaganiom użytkownika . Oryginalne części zamienne VIKING można rozpoznać po numerze części zamiennej VIKING, po napisie VIKING oraz ewentualnie po oznakowaniu części zamiennych VIKING. W przypadku małych części może wystąpić tylko oznakowanie. - Zanim kosiarka poddana zostanie kontroli, czyszczeniu lub przeprowadzone zostaną przy niej jakiekolwiek prace. - Jeżeli kosiarka zacznie mocno wibrować, konieczna jest natychmiastowa kontrola. - Przed oddaleniem się od urządzenia wzgl. jeżeli urządzenie pozostawione jest bez nadzoru. - Przed podnoszeniem lub przenoszeniem urządzenia. - Przed transportowaniem urządzenia. - Należy pamiętać o bezwładnym ruchu narzędzia tnącego, trwającym kilka sekund. Konserwacja i naprawy Przed wszystkimi pracami przy kosiarce, jej regulacją, czyszczeniem, przed sprawdzaniem, czy przewód podłączeniowy nie jest zaplątany lub uszkodzony, należy wyłączyć kosiarkę i wyjąć wtyczkę przewodu zasilającego. Przeprowadzać tylko czynności przedstawione w tej instrukcji obsługi. - Wszystkie nakrętki, trzpienie i śruby powinny być dobrze dokręcone, dla zachowania gotowości eksploatacyjnej urządzenia. - Jeżeli narzędzie tnące lub sama kosiarka natrafiły na przeszkodę lub jakieś ciało obce, to należy wyłączyć silnik, wyjąć wtyczkę i przeprowadzić dokładną kontrolę. - Nie wolno uruchamiać kosiarki trawnikowej z uszkodzonym lub zgiętym wałem korbowym. Uszkodzone części mogą spowodować obrażenia ciała! - Należy regularnie sprawdzać zespół gromadzenia trawy pod kątem zużycia, uszkodzeń i prawidłowego działania. - Ze względów bezpieczeństwa należy wymieniać zużyte i uszkodzone części. - Wskazówki i ostrzeżenia na urządzeniu, które stały się nieczytelne, należy wymienić. Dealerzy firmy VIKING oferują etykiety zamienne. - Uwaga! Nie zbliżać rąk ani stóp do wirujących elementów. Nie dotykać obracających się noży. Zachować właściwą odległość od otworu wyrzutowego. Należy zawsze zachowywać bezpieczny odstęp ustalony przez uchwyt sterujący. Niebezpieczeństwo zranienia! - Nie należy nigdy podnosić lub przenosić kosiarki z pracującym silnikiem lub z podłączonym przewodem elektrycznym. - Wyłączyć silnik i odłączyć wtyczkę przewodu zasilającego: - Przed usunięciem przyczyny zablokowania lub niedrożności kanału wyrzutowego. - Jeżeli narzędzie tnące natrafiło na ciało obce: kamień, krawężnik, korzeń itp. Jeżeli istnieje konieczność skontrolowania narzędzia tnącego ze względu na ewentualne uszkodzenia. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 56 0478 121 9909 E - PL Wyposażenie standardowe Poz. Oznakowanie Szt. 1 Urządzenie zasadnicze 1 2 Ochrona przed zgięciem przewodu ME 545, ME 545 C 1 ME 545 V 2 3 Śruba 2 4 Pokrętło 2 5 Osłona przewodów 1 6 Górna część kosza na trawę 1 7 Dolna część kosza na trawę 1 8 Sworzeń 2 9 Uchwyt cięgna 2 (ME 545) 10 Podkładka 2 (ME 545)

• Instrukcja obsługi 1

Przygotowanie urządzenia do pracy Montaż uchwytu

Przed rozpoczęciem prac urządzenie należy ustawić w sposób stabilny na twardym podłożu. WSKAZÓWKA Objaśnienia symboli (1) Niebezpieczeństwo zranienia! Osoby trzecie powinny przebywać w bezpiecznej odległości od obszaru zagrożenia. Uwaga! Przed pierwszym uruchomieniem należy koniecznie przeczytać instrukcję obsługi. Niebezpieczeństwo zranienia! Uważać na ostry nóż. Nóż obraca się przez kilka minut po wyłą cze niu (uakty - w nieniu hamulca silnika/noża). Przed rozpoczęciem czynności przy narzędziu tnącym, przed konserwacją lub czyszczeniem, przed sprawdzaniem, czy przewód przyłącze - niowy jest poplątany lub uszkodzony oraz przed pozostawie niem urządzenia należy wyłączyć silnik i odłączyć wtyczkę przewodu zasilającego. Niebezpieczeństwo porażenia prądem! Przewód zasilający powinien znajdować się z dala od narzędzia tnącego. Ostrzeżenie - zagrożenia spowodowane prądem elektrycznym - Podczas koszenia przewód zasilający powinien znajdo - wać się z dala od noża. - Do użytku na terenie otwartym należy używać wyłącznie przedłużaczy izolowanych przed wilgocią (zob. punkt: Uruchamianie). - Chociaż silnik urządzenia jest zabezpieczony przed wodą rozpryskową, kosiarki trawnikowej nie wolno używać podczas deszczu ani w warunkach dużej wilgotności terenu. - Urządzenie należy odpowiednio zabezpieczyć przed deszczem. - Przewody zasilające należy rozłączać poprzez wyjęcie wtyczki z gniazdka elektrycznego; nie ciągnąć za przewód. - W przypadku pracy kosiarki na otwartej przestrzeni gniazdko powinno być wyposażone w bezpiecznik przeciwporażeniowy (prąd zadziałania maks. 30 mA) lub należy podłączyć taki bezpiecznik między gniazdkiem a kosiarką. Szczegółowych informacji udzieli elektryk. Zamontowanie uchwytu kierującego A= Założyć uchwyt kierujący na obie dolne części uchwytu. 3= Śruby z łbem grzybkowym przełożyć przez otwory od środka na zewnątrz 4= i nakręcić pokrętła obrotowe. WSKAZÓWKA Specjalne przerwy w gwin - tach zapobiegają zagubieniu poluzowanych pokręteł z gwintu śrub uchwytu sterującego. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 60478 121 9909 E - PL

Górna część uchwytu sterującego

R= dźwignia hamulca silnika S= Przycisk uruchamiania T= dźwignia włączania napędu ME 545 V U= dźwignia napędu Vario ME 545 V V= Zaczep przewodu W= Gniazdo elektryczne Montaż osłony przewodu

ME 545 C, ME 545 V: 5= Umieścić osłonę przewodów w wybraniu X= obudowy i obrócić w kierunku górnej części uchwytu sterującego. Zwrócić uwagę, aby wszystkie przewody znalazły się w osłonie przewodów. Lekko naciskając, zablokować osłonę przewodów w obu otworach przewidzianych do tego celu. ME 545: Zamocować cięgno do górnej części uchwytu kierującego za pomocą 9= uchwytów cięgna. W celu czyszczenia oraz łatwiejszego transportu i przechowywania urządzenia, górną część uchwytu można złożyć: UWAGA Niebezpieczeństwo zranienia! Przed przechyleniem urządzenia należy je wyłączyć i odłączyć przewód sieciowy. Nie można obciążać górnej części uchwytu kierującego (np. przez wieszanie odzieży roboczej na uchwycie). Niebezpieczeństwo zgniecenia! Poprzez poluzowanie pokręteł można złożyć górną część uchwytu. W tym celu należy trzymać górną część uchwytu (A) w najwyższym położeniu jedną ręką, podczas odkręcania pokręteł. 4= Wkręcić pokrętła w taki sposób, aby można było nimi łatwo poruszać w obu kierunkach.

• Złożyć górną część uchwytu i położyć na dolnej części uchwytu. WSKAZÓWKA W modelu ME 545 po prawej części uchwytu kierującego nie przebiegają żadne cięgna. Dlatego w tej kosiarce trawnikowej należy zamontować tylko lewą ochronę przed zgięciem przewodu (2). Zamontowanie prawej ochrony przed zgięciem przewodu

Montaż 2= prawej ochrony przed zgięciem przewodu wykonuje się w taki sam sposób jak po stronie lewej. Składanie uchwytu sterującego: WSKAZÓWKA Ochronę przed zgięciem przewodu (2) zamontować w sposób pokazany na rysunku. Cięgna i przewody należy poprowadzić pod uchwytem kierującym. Ewentualnie poluzować przed montażem pokrętło (4). Zamontowanie lewej ochrony przed zgięciem przewodu

Wszystkie cięgna i przewody 2= włożyć do ochrony przed zgięciem przewodu. Ochronę przed zgięciem przewodu 11= włożyć najpierw w górny otwór dolnej części uchwytu kierującego. Następnie zatrzasnąć ochronę przed zgięciem przewodu 12= w dolnym otworze wzdłużnym dolnej części uchwytu kierującego. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 78 0478 121 9909 E - PL Zamocowanie: M= Osłonę kanału wyrzutowego otworzyć i przytrzymać. Kosz na trawę jest 8= mocowany przez umieszczenie wybrań kosza na 9= uchwytach urządzenia. M= Zamknąć ręcznie osłonę wyrzutu trawy. Zdejmowanie: M= Otworzyć i przytrzymać osłonę kanału wyrzutowego. Podnieść do góry kosz na trawę, odczepić 9= z uchwytów i odłożyć. M= Zamknąć ręcznie osłonę wyrzutu trawy. UWAGA Niebezpieczeństwo zranienia! Przed zamocowaniem lub zdjęciem kosza na trawę należy wyłączyć silnik. Zakładanie i zdejmo - wanie kosza na trawę

Wskazówki dotyczące koszenia trawy WSKAZÓWKA Ładny, gęsty trawnik można uzyskać dzięki częstemu koszeniu i utrzymywaniu krótkiej trawy. W klimacie gorącym i suchym nie należy ścinać trawy zbyt krótko, ponieważ powoduje to wysychanie trawnika i jego wypalanie przez słońce, traci on przez to na wyglądzie! Koszenie przy zastosowaniu ostrego noża daje lepsze efekty wizualne, niż koszenie tępym nożem. Dlatego też nóż należy regularnie ostrzyć, zlecając ostrzenie i wyważanie (autoryzowanemu serwisowi firmy VIKING). UWAGA Niebezpieczeństwo zranienia! Splątany przewód należy natychmiast rozwinąć. W przypadku wykorzystania bębna do zwijania przewodu przewód przyłączeniowy należy również całkowicie rozwinąć. W przeciwnym razie może dojść do utraty mocy i przegrzania, spowodowanych opornością elektryczną. Centralna regulacja wysokości koszenia

UWAGA Niebezpieczeństwo zranienia! Przed regulacją wysokości koszenia silnik musi być wyłączony. Zwrócić uwagę na odpowiednią odległość stóp od narzędzia tnącego. Można ją H= odczytać na wskaźniku wysokości koszenia. I= Dźwignię regulacyjną ponownie zwolnić, następnie zablokować na wybranej wysokości koszenia. WSKAZÓWKA Zwrócić uwagę na identyczne ustawienie uchwytu sterującego po lewej i prawej stronie. Regulacja wysokości uchwytu sterującego

Uchwyt sterujący można ustawić w położeniach roboczych I (nisko), II (średnio) i III (wysoko): J= Pokrętło regulacji wysokości uchwytu poluzować, obracając w kierunku przeciwnym do ruchu zegara (ok. pięciu obrotów). A= Górną część uchwytu chwycić obiema rękami i ustawić w określonym położeniu, podnosząc i opuszczając. J= Pokrętło dokręcić zgodnie z ruchem wskazówek zegara. Montaż kosza na trawę

6= Nałożyć górną część kosza na 7= dolną część kosza na trawę. 8= Sworznie wcisnąć od wewnątrz do przygotowanych otworów. Lekko naciskając, zablokować górną część kosza w części dolnej. Można ustawić siedem różnych wysokości koszenia w zakresie od 25 mm do 80 mm. Stopień 1 = minimalna wysokość koszenia Stopień 7 = maksymalna wysokość koszenia I= Dźwignia centralnej regulacji wysokości znajduje się obok lewego tylnego koła (zob. rysunek). Trzymać urządzenie Y= za uchwyt i I= pociągnąć do góry i przytrzymać dźwignię regulacyjną, aby zwolnić mechanizm blokujący.

• Ustawić wybraną wysokość koszenia poprzez podnoszenie i opuszczanie urządzenia. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 80478 121 9909 E - PL

Uruchamianie urządzenia UWAGA - Przeszukać dokładnie teren, na którym użytkowane będzie urządzenie i usunąć wszystkie kamienie, patyki, druty, kości i inne przedmioty. - Kosiarkę należy uruchamiać z zachowa - niem ostrożności. - W przypadku zawracania kosiarką lub przyciągania jej do siebie należy zachować szczególną ostrożność. - Niebezpieczeństwo zranienia! Nie zbliżać rąk lub stóp do obracających się elementów. - W trakcie koszenia należy zawsze nosić pełne obuwie i długie spodnie. Trawy nie kosić boso lub w sandałach. - Nie należy kosić trawy, jeżeli w pobliżu znajdują się inne osoby, w szczególności dzieci, lub zwierzęta. Zasady postępowania w przypadku zablokowania noża kosiarki Natychmiast wyłączyć silnik i wyciągnąć wtyczkę przewodu zasilającego. Następnie usunąć przyczynę usterki. - koszenie zbyt wysokiej trawy lub zbyt nisko ustawiona wysokość koszenia - zbyt duża prędkość koszenia - niewłaściwy lub zbyt długi przewód zasilający (spadek napięcia) (zob. rozdział “Podłączenie urządzenia do zasilania”) - niedostateczne oczyszczenie kanałów powietrza chłodzącego (szczeliny wentylacyjne) Ponowne uruchomienie Po ochłodzeniu urządzenia przez ok. 10 min. (w zależności od temperatury otoczenia), możliwe jest ponowne uruchomienie urządzenia (zob. rozdział “Uruchamianie urządzenia”). Koszenie na zboczach Ze względów bezpieczeństwa kosiarkę wolno stosować tylko na stokach o nachyleniu do 25°. 25° nachylenia zbocza odpowiada 46,6 cm wzniesienia pionowego, które przypada na 100 cm odległości w poziomie. Właściwe obciążenie silnika Kosiarki nie włączać w wysokiej trawie lub przy najniższej wysokości koszenia. Kosiarkę można obciążać tylko w takim stopniu, który nie powoduje znacznego zmniejszenia prędkości obrotowej silnika. W przypadku zmniejszania się prędkości obrotowej należy wybrać większą wysokość koszenia i/lub zmniejszyć prędkość posuwu. Termiczne zabezpieczenie przeciążeniowe silnika W przypadku wystąpienia przeciążenia silnika w czasie pracy, wbudowane zabezpieczenie termiczne wyłącza samoczynnie silnik. Przyczyny przeciążenia:

Podczas koszenia przewód przyłączeniowy należy prowadzić z tyłu. Przewody przyłączeniowe mogą ulec przecięciu w trakcie koszenia i dlatego stanowią one potencjalne zagrożenie. Koszenie należy przeprowadzać w taki sposób, aby przewód przyłączeniowy zawsze znajdował się na skoszonej już powierzchni trawnika. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 910 0478 121 9909 E - PL

Włączanie kosiarki Krok : S= Nacisnąć dłużej przycisk uruchamiania. Krok : R= Dźwignię hamulca silnika przyciągnąć do uchwytu i przytrzymać.

• Po przyciągnięciu dźwigni hamulca silnika można zwolnić przycisk uruchamiania.

Wyłączanie kosiarki R= Zwolnić dźwignię hamulca silnika. Silnik i nóż kosiarki zatrzymują się całkowicie po krótkim czasie wybiegu. WSKAZÓWKA Silnika nie należy uruchamiać w wysokiej trawie lub przy najniższej wysokości koszenia, ponieważ w ten sposób uruchomienie silnika jest utrudnione.

UWAGA Niebezpieczeństwo zranienia! Po zakończeniu koszenia należy zawsze wyciągnąć wtyczkę przewodu zasilającego. Włączanie napędu kół ME 545 V

WSKAZÓWKA Napęd kół działa tylko przy pracującym silniku. Dźwigni napędu Vario (U) nie wolno włączać podczas postoju silnika, ponieważ może to spowodować uszkodzenie mechanizmu napędowego (dźwignia jest zablokowana). Krok : T= Dźwignię napędu kół pociągnąć do uchwytu i przytrzymać. Napęd kół urządzenia zostaje uruchomiony.

Podłączenie urządzenia do zasilania Napięcie sieciowe musi być takie samo jak napięcie robocze (zob. tabliczka znamionowa). Napięcie sieciowe musi być zgodne z podanym napięciem znamionowym urządzenia. Przewód elektryczny musi być dostatecznie zabezpieczony (zob. rozdział “Dane techniczne”). Dopuszczone do stosowania są wyłącznie przewody o klasie nie niższej niż przewody w osłonie gumowej

H07 RN-F DIN/VDE 0282

o minimalnym przekroju 3 x 1,5 mm

przy długości do 25 m lub 3 x 2,5 mm

przy długości do 50 m. Złącza kabli muszą być wykonane z gumy lub powleczone gumą i odpowiadać normie DIN/VDE 0620. Urządzenie to zostało zaprojektowane do pracy przy zasilaniu z sieci o impedancji Z maks w punkcie przyłączenia (podłączenia instalacji domowej) wynoszącej maksymalnie 0,47 oma (przy 50 Hz). Podczas eksploatacji urządzenia użytkownik powinien zasilać je tylko z sieci elektrycznej, która spełnia te wymagania. W razie potrzeby informacje dotyczące impedancji sieci można uzyskać od lokalnego dostawcy energii elektrycznej. Zaczep przewodu Podczas pracy zaczep przewodu zapobiega niezamierzonemu wyciągnięciu wtyku przewodu elektrycznego z gniazda i ewentualnemu uszkodzeniu gniazda urządzenia. Dlatego przewód elektryczny powinien być poprowadzony przez zaczep przewodu. Wykonać 10= pętlę przewodu elektrycznego i przełożyć ją przez 11= otwór. Nałożyć pętlę 12= na zaczep i zacisnąć.

Napełniony K= kosz odchylić do tyłu. Uchwyty na 14= górnej części kosza i na 15= dolnej części kosza umożliwiają właściwe trzymanie kosza i jego wygodne opróżnienie. Opróżnianie kosza na trawę

• Odczepić kosz na trawę od urządzenia (zob. rozdz. “Zakładanie i zdejmowanie kosza na trawę”). Otworzyć kosz na trawę 13= przez odczepienie zaczepu i 5= odchylić górną część kosza do góry. UWAGA Niebezpieczeństwo zranienia! Przed opróżnianiem kosza na trawę należy koniecznie wyłączyć silnik. WSKAZÓWKA Napełniony kosz na trawę może ważyć nawet 16 kg. Konserwacja UWAGA Niebezpieczeńst - wo zranienia! W celu uniknięcia samoczynnego uruchomienia silnika przed konserwacją i czyszczeniem urządzenia oraz przed czynnościami wykonywanymi w pobliżu noża należy koniecznie odłączyć kabel sieciowy. Krok : W celu bezstopniowego zwiększenia prędkości U= pociągnąć dźwignię napędu Vario do tyłu; w celu zmniejszenia prędkości należy przestawić dźwignię do przodu.

Prędkość jezdna: Bezstopniowo od 2,4 km/h do 4,0 km/h Wyłączanie napędu kół

Aby wyłączyć napęd kół, T= należy zwolnić dźwignię napędu kół. Kosz na trawę posiada N= w swojej górnej części wskaźnik poziomu napełnienia. Strumień powietrza, powstający w wyniku wirowania noża i umożliwiający napełnienie kosza, podnosi wskaźnik napełnienia: Kosz na trawę służy do gromadzenia ściętej trawy. Przy napełnionym koszu strumień powietrza jest mniejszy, a wskaźnik napełnienia obniża się. Kosz na trawę jest napełniony i należy go opróżnić (zob. rozdz. “Opróżnianie kosza na trawę”). Wskaźnik napełnienia kosza

WSKAZÓWKA Prędkość w napędzie Vario można dowolnie ustawiać podczas jazdy bez potrzeby wyłączania napędu kół. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 1112 0478 121 9909 E - PL Silnik elektryczny, koła i przekładnia Silnik elektryczny nie wymaga obsługi. Łożyska kulkowe nie wymagają konserwacji. W przypadku wątpliwości autoryzowany serwis będzie służył chętnie pomocą. Przekładnia Vario (ME 545 V) nie wymaga obsługi. Górna część uchwytu sterującego Konserwacja: przed każdym użyciem Górna część uchwytu jest powleczona warstwą izolacyjną. W razie jej uszkodzenia należy wymienić górną część uchwytu. Niebezpieczeństwo obrażeń spowodowanych prądem elektrycznym! Obsługa noży kosiarki UWAGA Niebezpieczeństwo zranienia! Z pytaniami dotyczącymi urządzenia lub środków pomocniczych, prosimy zawsze zwracać się do autoryzowanego dealera (firmy VIKING). Firma VIKING zaleca korzystanie z oryginalnych części zamiennych firmy VIKING.

WSKAZÓWKA Podczas czyszczenia i konserwacji przednią część kosiarki należy przechylić do góry. Przed przechyle - niem kosiarki zdjąć kosz na trawę i złożyć górną część uchwytu (zob. rozdział “Montaż uchwytu”), podnieść osłonę wyrzutu. UWAGA Niebezpieczeństwo zranienia! Przed przechyleniem do góry należy kosiarkę ustawić na twardej, poziomej powierzchni i nastawić najwyższą wysokość koszenia (stopień 7), ponieważ kosiarka mogłaby przewrócić się do przodu. Niebezpieczeństwo zranienia! Pracować wyłącznie w rękawicach ochronnych. Nigdy nie dotykać noża kosiarki, przed jego całkowitym zatrzymaniem się. Z pytaniami dotyczącymi urządzenia lub środków pomocniczych, prosimy zawsze zwracać się do autoryzowanego dealera. Firma VIKING zaleca wykonanie prac konserwacyjnych oraz napraw wyłącznie przez dealera firmy VIKING. Firma VIKING zaleca korzystanie z oryginalnych części zamiennych firmy VIKING. Konserwacja: Po każdym użyciu Po zakończeniu pracy urządzenie należy gruntownie oczyścić. Staranne obchodze - nie się z urządzeniem chroni je i wydłuża czas jego eksploatacji. Czyszczenie urządzenia

Należy oczyścić kanały powietrza chłodzącego (szczeliny wentylacyjne) między pokrywą silnika a dolną częścią obudowy, aby umożliwić odpowiednie chłodzenie silnika. Wyczyścić noże. Dolną część kosiarki oczyścić przy użyciu szczotki i wody. Przedtem usunąć przy pomocy patyka resztki trawy osadzone w obudowie i w kanale wyrzutowym. Nie kierować strumienia wody na części silnika, uszczelki, miejsca ułożyskowania i elektryczne elementy montażowe. Może to spowodować konieczność przeprowadzenia drogich napraw. Nie wolno używać agresywnych środków czyszczących. Mogą one uszkodzić tworzywa sztuczne i metale, co może pogorszyć bezpieczeństwo pracy z urządzeniem VIKING. Do usuwania zanieczyszczeń, których nie można usunąć za pomocą wody i szczotki lub szmatki, firma VIKING zaleca stosowanie specjalnego środka czyszczącego (np. specjalnego środka czyszczącego STIHL). 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 120478 121 9909 E - PL

Podczas demontażu noża kosiarki 16= wykorzystać kloc drewniany (ok. 60 x 60 mm) 17= do przytrzymania noża. 18= Kluczem do śrub 24 wykręcić śrubę noża. 17= Zdjąć nóż kosiarki. Niebezpieczeństwo zranienia! Pracować wyłącznie w rękawicach ochronnych. UWAGA Niebezpieczeństwo zranienia! Przed zamontowaniem noża należy sprawdzić, czy nie jest on uszkodzony. Nóż powinien zostać wymienio ny, jeżeli widoczne są zagłębienia i rysy lub jeżeli ostrze zostało zeszlifowane powyżej maksymalnej granicy zużycia wynoszącej 5 mm, lub jeżeli w pewnym miejscu nóż jest cieńszy niż 2 mm (granica zużycia). Kąt ostrzenia ostrza noża wynosi 30°. Nóż należy ostrzyć, uwzględniając następujące wskazówki:

• Schładzać nóż podczas ostrzenia, np. wodą. Nie wolno dopuścić do wystąpienia niebieska - wego zabarwienia, ponieważ oznaczałoby to obniżenie zdolności tnących ostrza.

• Nóż ostrzyć równomier - nie, aby zapobiec drganiom wynikającym z niewyważenia.

Ostrzenie noża kosiarki

Demontaż noża kosiarki 19= Wprowadzić śrubokręt przez 20= środkowy otwór 17= noża i ustawić go w położeniu poziomym. Jeżeli nóż jest prawidłowo wyważony, pozostanie w położeniu poziomym.

• Jeżeli nóż przechyla się w jedną stronę, należy ją przeszlifować aż do uzyskania równowagi.

Sprawdzanie wyważenia noża UWAGA Niebezpieczeństwo zranienia! Zużyty nóż może odłamać się i spowodować bardzo poważne obrażenia. W związku z tym należy przestrzegać przepisów dotyczących konserwacji noża. Noże mogą ulegać zróżnicowanemu zużyciu, w zależności od miejsca i długości zastosowania. Jeżeli urządzenie używane jest na piaszczystym podłożu lub w suchym otoczeniu, to nóż ulega dużo szybszemu zużyciu. Podczas wymiany noża tnącego, należy zawsze wymienić śrubę noża (18). Konserwacja: Przed każdym użyciem Odwrócić kosiarkę w położenie umożliwiające czyszenie.

• Oczyścić noże tnące i sprawdzić uszkodzenia (karby lub pęknięcia) i stopień zużycia, w razie potrzeby wymienić. Granice zużycia: Grubość powinna w każdym miejscu wynosić minimum 2mm. (Sprawdzanie odbywa się przy użyciu suwmiarki). Podczas ostrzenia narzędzi tnących należy przestrzegać maksymalnej głębokości szlifowania wynoszącej 5mm. W celu sprawdzenia należy przyłożyć 22= linijkę do przedniej krawędzi noża, i w ten sposób sprawdzić stopień zużycia noża. UWAGA Jeżeli w kosiarce trawnikowej nie został zamontowany załączony nóż, tylko np. dostępny jako wyposażenie dodatkowe nóż do rozdrabniania, to obowiązuje odpowiednia granica zużycia. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 1314 0478 121 9909 E - PL Dlatego regulację należy powtórzyć (ewent. zwrócić się do dealera firmy VIKING). UWAGA Niebezpieczeństwo zranienia! Jeżeli koła napędowe blokują się, a dźwignia napędu nie została jeszcze przyciągnięta, oznacza to, że cięgno jest nieprawidło - wo wyregulowane, a napęd kosiarki jest stale włączony. Kosiarka może ruszyć tuż po uruchomieniu silnika i spowodować obrażenia ciała oraz szkody materialne. Konserwacja: W razie potrzeby (napęd nie włącza się po przyciągnięciu dźwigni włączania napędu) Naprężenie cięgna jest fabrycznie właściwie wyregulowane. Jednak po dłuższym okresie eksploatacji cięgno może wymagać regulacji. Na górnej części uchwytu po lewej stronie znajduje się 21= śruba regulacyjna.

Regulacja cięgna napędu kół Obrót 21= śruby regulacyjnej w kierunku “+” powoduje wzrost naprężenia cięgna, a w kierunku “-” spadek naprężenia cięgna. Prawidłowe ustawienie: Nacisnąć dźwignię napędu i jednocześnie pociągnąć kosiarkę do tyłu. Od momentu, gdy dźwignia zostanie przesunięta o ok. jedną trzecią swojego skoku, koła muszą się blokować. Przechowywanie (przerwa zimowa) Pomieszczenie do przechowywania urządzenia powinno być suche i wolne od kurzu. Poza tym kosiarka powinna być zabezpieczona przed dostępem dzieci. Ewentualne usterki urządzenia usunąć przed umieszczeniem go w magazynie, aby zawsze było sprawne. W przypadku dłuższego przestoju kosiarki (przerwa zimowa) należy uwzględnić następujące punkty: - Starannie oczyścić wszystkie zewnętrzne części urządzenia. - Dobrze nasmarować lub naoliwić wszystkie części ruchome. UWAGA Niebezpieczeństwo zranienia! Śrubę noża należy dokręcić odpowiednim momentem

10 - 15 Nm - gwarantuje to

niezawodne zamocowanie narzędzia tnącego. Śrub(y) noża (18) zabezpieczać dodatkowo przy użyciu Loctite 243. 17= Nóż kosiarki należy zamontować w taki sposób, aby jego odgięte krawędzie były skierowane do góry. Podczas montażu użyć 16= Wykorzystać kloc drewniany (ok. 60 x 60 mm) do zablokowania noża. 18= Dokręcić śrubę noża przy użyciu odpowiedniej siły (wymagany moment dokręcania 10 - 15 Nm. Niebezpieczeństwo zranienia! Pracować wyłącznie w rękawicach ochronnych.

Montaż noża kosiarki 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 140478 121 9909 E - PL

Skoszonej trawy nie należy wyrzucać do śmieci - należy ją kompostować. Opakowanie, urządzenie i akcesoria są wyprodukowane z materiałów nadających się do recyklingu, w związku z czym należy je odpowiednio złomować. Sortowanie i utylizacja odpadów są korzystne dla środowiska i umożliwiają ponowne wykorzystanie surowców. Z tego powodu, po upływie typowego okresu eksploatacji należy urządzenie przekazać do punktu skupu surowców wtórnych. Ochrona środowiska Ograniczanie zużycia i zapobieganie uszkodzeniom Wskazówki dotyczące konserwacji i pielęgnacji, dla następującej grupy produktów elektryczne kosiarki trawnikowe Aby zapobiec uszkodzeniu lub nadmiernemu zużyciu urządzenia VIKING, należy przestrzegać następujących wskazówek.

1. Części ulegające zużyciu

Nawet w przypadku właściwej eksploatacji urządzeń VIKING niektóre części ulegają normalnemu zużyciu i powinny być wymieniane w zależności od rodzaju i czasu pracy. Należą do nich m.in.: - nóż - kosz na trawę - listwy ochronne - pasek klinowy (ME 545 V)

2. Przestrzeganie zaleceń

instrukcji obsługi Urządzenie VIKING powinno być używane, konserwowane i składowane w sposób przedstawiony w instrukcji obsługi. Użytkownik odpowiada za wszystkie uszkodzenia wynikające z nieprzestrzegania przepisów bezpieczeństwa oraz wskazówek dotyczących obsługi i konserwacji urządzenia. Dotyczy to przede wszystkim: - nieodpowiedniego przewodu elektrycznego (przekrój), - niewłaściwego podłączenia elektrycznego (napięcie), - dokonywania zmian w urządzeniu bez zgody firmy VIKING, - wykorzystanie narzędzia lub akcesoriów, które nie zostały dopuszczone dla danego urządzenia, nie są odpowiednie lub są niskiej jakości. - niezgodnej z przeznacze - niem eksploatacji urządzenia, - wykorzystywania urządze - nia podczas imprez sporto - wych lub w zawodach - szkód wynikłych z eksploa - tacji urządzenia z uszko - dzo nymi częściami

3. Czynności konserwacyjne

Należy regularnie wykonywać wszystkie czynności podane w rozdziale “Konserwacja”. Jeżeli użytkownik nie może sam wykonać czynności związanych z konserwacją, powinien zlecić ich wykonanie dealerowi. Firma VIKING zaleca wykonanie prac konserwacyjnych oraz napraw wyłącznie przez dealera firmy VIKING. Dla dealerów firmy VIKING organizowane są regularne szkolenia, oferowana jest też informacja techniczna. W wyniku niewykonania tych czynności mogą powstać uszkodzenia, za które odpo - wiada użytkownik. Zalicza się do nich m.in.: - uszkodzenia silnika w następstwie niedokładnego oczyszczenia kanałów powietrza chłodzącego (szczeliny wentylacyjne) - korozję i inne uszkodzenia wynikłe z niewłaściwego składowania, - uszkodzenie urządzenia wynikłe z używania części zamiennych niskiej jakości - Uszkodzenia w następstwie nieterminowo lub niewłaściwie wykonanej konserwacji lub napraw wykonywanych w warsztatach nie należących do dealera. Nóż

Typowe części zamienne WSKAZÓWKA Elementy mocujące nóż kosiarki (np. śrubę noża, podkładkę zabezpieczającą) należy wymienić podczas wymiany lub montażu noża. Części zamienne są dostępne w autoryzowanym serwisie firmy VIKING. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 1516 0478 121 9909 E - PL Wykrywanie usterek - Nie można uruchomić silnika - Częste włączanie się bezpieczników sieciowych - Brak napięcia w sieci - Uszkodzony przewód zasilający / wtyczka / złącze wtykowe lub wyłącznik - Przycisk uruchamiania nie został naciśnięty - Zadziałało termiczne zabezpieczenie przeciążeniowe silnika - Kanał pracy noża jest niedrożny - Niewłaściwy przewód zasilający - Przeciążenie instalacji elektrycznej - Urządzenie uległo przeciążeniu z powodu koszenia zbyt wysokiej lub zbyt wilgotnej trawy - Zastosować odpowiedni przewód zasilający - Urządzenie podłączyć do innego rozgałęzienia. - Dopasować wysokość cięcia i prędkość koszenia do warunków koszenia - Sprawdzić bezpiecznik - Sprawdzić względnie wymienić. - Nacisnąć przycisk uruchamiania - Odczekać do ochłodzenia i ponownie spróbować uruchomić - Oczyścić obudowę kosiarki (na okres czyszczenia wyciągnąć wtyczkę przewodu zasilającego)

- Mocne drgania podczas pracy - Poluzowana śruba noża - Poluzowane mocowanie silnika - Nóż jest niewyważony z powodu niewłaściwego ostrzenia lub pęknięcia - Dokręcić śrubę noża - Dokręcić śruby mocowania silnika - Przeszlifować nóż (wyważyć) lub wymienić 12,

18, 19 Usterka Możliwe przyczyny Usunięcie usterki Strona Rys. - Brak napędu po pociągnięciu dźwigni napędu (przy ME 545 V) - Źle wyregulowane cięgno napędu kół - Zużyty pasek klinowy - Poluzowane lub uszkodzone (np. pęknięte) cięgno napędu kół - Uszkodzona przekładnia - Wyregulować cięgno napędu kół - Wymienić pasek klinowy - Wymienić cięgno napędu kół - Wymienić przekładnię

zob. Instrukcja obsługi silnika ewent. zwrócić się do dealera, firma VIKING poleci odpowiedniego dealera. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 160478 121 9909 E - PL

Usterka Możliwe przyczyny Usunięcie usterki Strona Rys. zob. Instrukcja obsługi silnika ewent. zwrócić się do dealera, firma VIKING poleci odpowiedniego dealera. - Nie działa regulacja prędkości napędu Vario (przy ME 545 V) - Dźwignia została przesunięta w niewłaściwym kierunku - Poluzowane lub uszkodzone cięgno napędu Vario - Przestawić dźwignię we właściwym kierunku - Zaczepić lub wymienić cięgno napędu Vario

- Niestaranne koszenie, trawnik żółknie - Utrudnione uruchamianie silnika lub spadek jego mocy - Kanał wyrzutowy jest niedrożny - Nóż kosiarki jest stępiony lub zużyty - Prędkość posuwu jest za duża w stosunku do wysokości cięcia - Koszenie zbyt wysokiej lub zbyt wilgotnej trawy - Kanał pracy noża jest niedrożny - Nóż kosiarki jest zużyty - Koszenie zbyt wysokiej lub zbyt wilgotnej trawy - Naostrzyć lub wymienić nóż kosiarki - Zmniejszyć prędkość posuwu i/ lub wybrać właściwą wysokość cięcia - Dopasować wysokość cięcia i prędkość koszenia do warunków koszenia - Oczyścić obudowę kosiarki (na okres czyszczenia wyciągnąć wtyczkę przewodu zasilającego) - Wymienić nóż kosiarki - Dopasować wysokość cięcia i prędkość koszenia do warunków koszenia 12,

0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 1718 0478 121 9909 E - PL Dane techniczne Jednostka ME 545.1 ME 545.0 V ME 545.0 C Nr serii 6340 6340 Silnik, rodzaj konstrukcji silnik elektryczny silnik elektryczny Producent ATB ATB Typ BSRBF 0,75/2-C74 BSRBF 0,75/2-C74 Napięcie zasilające [V ~] 230 230 Pobór mocy [W] 1600 1600 Bezpiecznik [A] 10 10 Częstotliwość [Hz] 50 50 Klasa zabezpieczenia II II Stopień ochrony IPX 4 IPX 4 Typ zespołu tnącego nóż listwowy nóż listwowy Szerokość koszenia cm 43 43 Prędkość obrotowa narzędzia tnącego obr/min 2800 2800 Napęd noża listwowego stały stały Zgodnie z dyrektywą 2000/14/EC: Gwarantowany poziom hałasu L WAd dB(A) 94 94 Zgodnie z dyrektywą 2006/42/EC: Poziom ciśnienia akustycznego na stanowisku pracy L

dB(A) 78 78 Niepewność K

dB(A) 1 1 Podana wartość przyspieszenia drgań według EN 12096: Zmierzona wartość a

5,20 5,20 Niepewność K

2,08 2,08 Pomiar zgodnie z EN 20 643 Moment dokręcania śruby noża Nm 10 - 15 10 - 15 Napęd kół tylnych - Vario Średn. kół przednich mm 180 180 Średn. kół tylnych mm 200 200 Wysokość koszenia mm 25 - 80 25 - 80 Pojemność kosza na trawę l 60 60 Wymiary dł./szer./wys. cm 147x48x102 147x48x102 Ciężar kg 26 / 30 32 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 180478 121 9909 E - PL

Deklaracja zgodności CE Firma VIKING GmbH Hans Peter Stihl-Straße 5 A-6336 Langkampfen / Kufstein oświadcza, że następujące urządzenie kosiarka ręczna, elektryczna Producent: VIKING Typ: ME 545.1 ME 545.0 C ME 545.0 V numer seryjny: 6340 odpowiada następującym dyrektywom WE: 2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC Urządzenie to zostało skonstruowane i wyprodukowane zgodnie z następującymi normami: EN 60335-1, EN 60335-2-77 Zastosowana procedura oceny zgodności: Załącznik VIII (2000/14/EC) Nazwa i adres jednostki certyfikującej: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Kompletowanie i przechowywanie danych technicznych: Johann Weiglhofer VIKING GmbH Zmierzony poziom mocy akustycznej: 92 dB(A) Gwarantowany poziom mocy akustycznej: 94 dB(A) Rok produkcji i numer serii są podane na tabliczce znamionowej urządzenia. Langkampfen,

VIKING GmbH Weiglhofer Kierownik Działu Badawczo- Rozwojowego Schemat instalacji elektrycznej 22 Gniazdo elektryczne 23 Włącznik i wyłącznik 24 Silnik 25 Kondensator 26 niebieski 27 brązowy 28 czarny

Objaśnienia symboli (2) ME 545 V Włączanie napędu kół Uruchamianie silnika Wyłączanie silnika Transport kosiarki Zawsze należy pracować w rękawicach, aby zapobiec obrażeniom ciała w następstwie dotknięcia ostrych i gorących części urządzenia.

• Przed transportem należy urządzenie wyłączyć, przewód zasilający i odczekać do całkowitego zatrzymania się noża tnącego.

• Urządzenie należy transportować ze schłodzonym silnikiem.

• Urządzenie należy przenosić, korzystając z pomocy drugiej osoby.

• Użyć odpowiedniego urządzenia załadowczego (podnoszącego lub rampy załadowczej).

• Urządzenie należy zabezpieczyć za pomocą odpowiednio dobranych elementów mocujących (pasów, lin itp.).

• Podczas transportu urządzenia należy przestrzegać krajowych przepisów prawnych, a zwłaszcza przepisów dotyczących bezpieczeństwa ładunków i transportu przedmiotów na powierzchniach ładunkowych. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 1920 0478 121 9909 E - PL Plan czynności serwisowych Model: ME Numer seryjny: Następny przegląd Data: Przekazanie Data: Pieczątka dealera firmy VIKING Data: Pieczątka dealera firmy VIKING Następny przegląd Data: Data: Pieczątka dealera firmy VIKING Następny przegląd Data: Data: Pieczątka dealera firmy VIKING Następny przegląd Data: Data: Pieczątka dealera firmy VIKING Następny przegląd Data: Data: Pieczątka dealera firmy VIKING Następny przegląd Data: Data: Pieczątka dealera firmy VIKING Następny przegląd Data: Niniejszą instrukcję obsługi należy przekazać Dealerowi firmy VIKING wykonującemu konserwację urządzenia VIKING. Prawidłowe wykonanie wymaganych czynności serwisowych Dealer firmy VIKING potwierdza w rozdziale “Plan czynności serwisowych”. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 200478 121 9909 E - SK
