BRUKSANVISNING ME 545 C VIKING

Takk for at du valgte et kvalitetsprodukt fra VIKING. Dette produktet er et resultat av moderne produksjons - metoder og omfattende kvalitetssikring. Det er imidlertid først når du som kunde er fornøyd med produktet at også vi kan si oss fornøyde.

VIKING arbeider kontinuerlig med å videreutvikle produktspekteret, og vi må av den grunn forbeholde oss retten til forandringer ved produktenes form, teknikk og utstyr.

Det kan derfor ikke fremmes krav på grunnlag av informasjon og bilder i denne brosjyren.

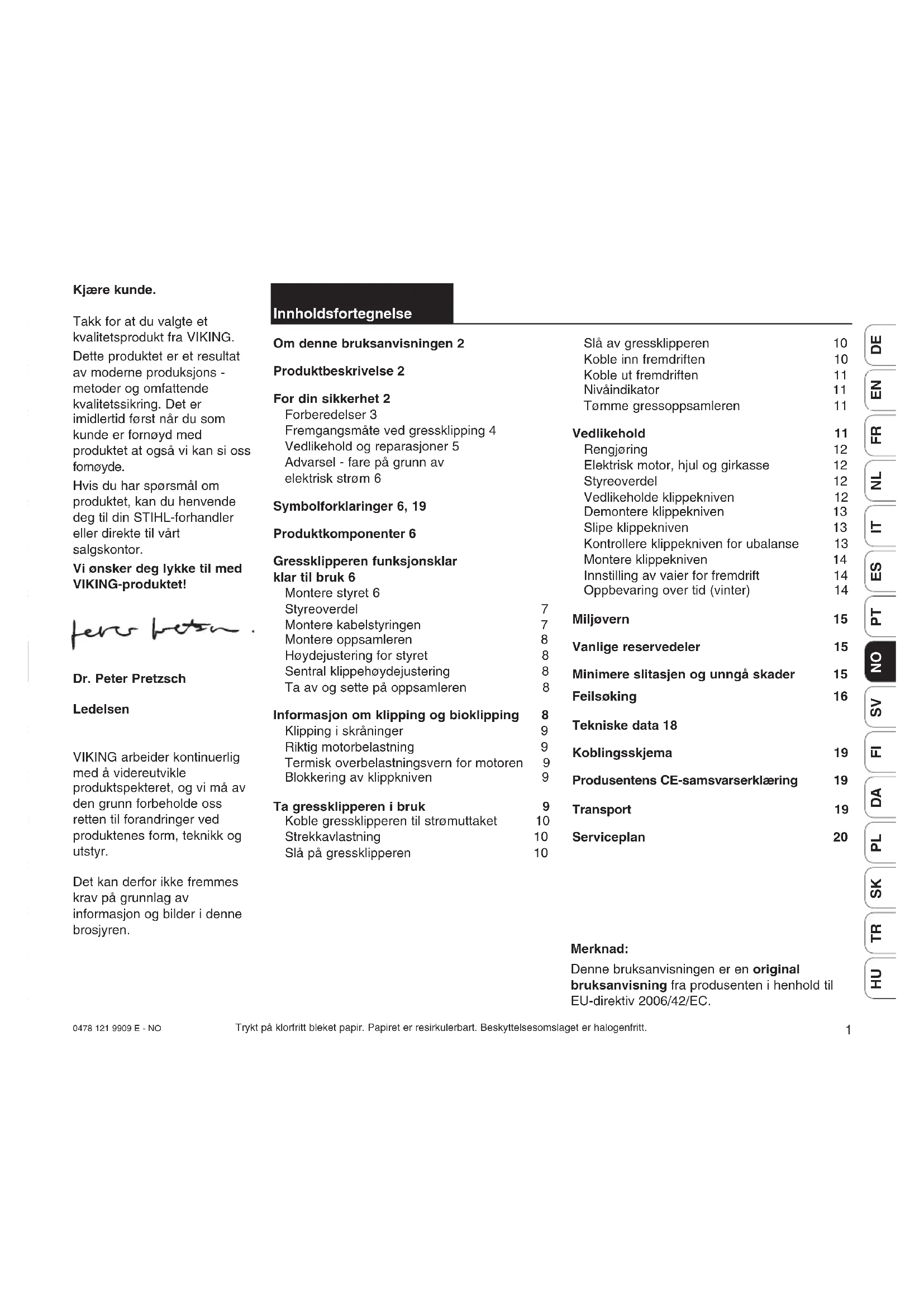

Innholdsfortegnelse

Om denne bruksanvisningen 2

Produktbeskrivelse 2

For din sikkerhet 2

Forberedelser 3

Fremgangsmåte ved gressklipping 4

Vedlikehold og reparasjoner 5

Advarsel - fare på grunn av

elektrisk strøm 6

Symbolforklaringer 6, 19

Gressklipperen funksjonsklar

klar til bruk 6

Montere styret 6

Styreoverdel 7

Montere kabelstyringen 7

Montere oppsamleren 8

Høydejustering for styret 8

Sentral klippehøydejustering 8

Ta av og sette på oppsamleren 8

Informasjon om klipping og bioklipping 8

Klipping i skråninger 9

Riktig motorbelastning 9

Termisk overbelastningsvern for motoren 9

Tømme gressoppsamleren 11

Vedlikehold 11

Rengjøring 12

Elektrisk motor, hjul og girkasse 12

Styreoverdel 12

Vedlikeholde klippekniven 12

Demontere klippekniven 13

Slipe klippekniven 13

Kontrollere klippekniven for ubalanse 13

Montere klippekniven 14

Innstilling av vaier for fremdrift 14

Oppbevaring over tid (vinter) 14

Miljøvern 15

Vanlige reservedeler 15

Minimere slitasjen og unngå skader 15

Feilsøking 16

Tekniske data 18

Koblingsskjema 19

Produsentens CE-samsvarserklæring 19

Transport 19

Serviceplan 20

Merknad:

Denne bruksanvisningen er en original bruksanvisning fra produsenten i henhold til EU-direktiv 2006/42/EC.

Om denne bruksanvisningen

Symboler

Dette symbolet knytter bilder på illustrasjons - sidene sammen med tilhørende tekst i bruksanvisningen.

Bilder finner du helt i begynnelsen av bruksanvisningen.

Merking av tekstavsnittene

Fremgangsmåtene som er beskrevet, kan være merket på forskjellige måter.

Del av arbeidsbeskrivelse uten direkte referanse til et bilde.

Eksempel:

- Kniven må slipes jevnt for å unngå vibrasjoner forårsaket av ubalanse.

Del av arbeidsbeskrivelse med direkte referanse til bilde som du finner på illustrasjons - sidene (i begynnelsen av bruksanvisningen), med henvisning til nummerering på selve bildet.

Eksempel:

1= Løsne skruen

2= Spak ...

Generelle opplistinger uten bilde.

Eksempel:

- Bruk av produktet ved sportsarrangementer eller andre konkurranser

I tillegg til beskrivelsen av fremgangsmåtene, kan det i denne bruksanvisningen finnes tekstavsnitt med ekstra betydning. Disse avsnittene er merket med et av symbolene som beskrives nedenfor, slik at avsnittene fremheves spesielt:

Advarsel om fare for uhell og personskader samt store materielle skader.

Informasjon for bedre utnyttelse av gressklipperen og for å unngå feil bruk av gressklipperen, som kan føre til skader på klipperen eller enkeltkomponenter.

Synsretning ved bruk av "venstre" og "høyre" i bruksanvisningen: Brukeren står bak gress - klipperen (arbeidsstilling) og ser forover i kjøreretningen.

Produktbeskrivelse

A Styreoverdel med reguleringsdeler

C Dreiehåndtak

D Motordeksel

E Bærehåndtak

F Husoverdel

G Beskyttelseslist

H Klippehøydeindikator

I Sentral klippehøydejustering

J Dreiehåndtak for styrehøydejustering

K Oppsamler

L Kabelknekkbeskyttelse

M Utkastdeksel

N Nivåindikator

For din sikkerhet

Under arbeidet med gressklipperen må forholdsreglene som skal forhindre ulykker, alltid overholdes.

Før maskinen tas i bruk, skal bruks - anvisningen leses i sin helhet og

oppbevares tilgjengelig for senere bruk.

Gjør deg kjent med innstillingene på og bruken av gressklipperen. La aldri barn eller andre som ikke vet hvordan den skal betjenes, bruke gressklipperen. Minstealderen for bruk av denne gressklipperen er 16 år. Det kan finnes lokale eller nasjonale bestemmelser for nedre aldersgrense for bruk av gressklipperen. Gressklipperen må aldri brukes når det er andre personer, spesielt barn, eller dyr i nærheten.

Tenk på at det er brukeren av gressklipperen som er ansvarlig hvis det oppstår ulykker som involverer andre personer eller andres eiendom.

- Dette produktet er ikke ment for bruk av personer med fysiske, følelsesmessige eller psykiske funksjonshemminger eller manglende erfaring og/eller kunnskaper (inkludert barn), så fremt ikke personer som er ansvarlige for vedkommendes sikkerhet har tilsyn med bruken eller har instruert vedkommende i hvordan produktet skal brukes.

Etter inntak av alkohol eller medikamenter som fører til nedsatt reaksjonsevne, er det ikke tillatt å bruke gressklipperen.

Før gressklipperen brukes første gang, skal forhandleren eller annen fagkyndig person gi brukeren en innføring i hvordan gressklipperen fungerer.

Obs!

Gressklipperen skal kun brukes til å klippe gress. Annen bruk er ikke tillatt og kan være farlig eller føre til skader på gressklipperen.

Fare for personskade!

På grunn av faren for personskade får gressklipperen blant annet ikke brukes til (ufullstendig opplisting): klipping av busker og hekker, beskjæring av klatreplanter, klipping av gress på takbeplantninger og i balkongkasser, rengjøring av gangstier (oppsamling, blåsing, snørydding),

kverning og finkutting av tre- og hekkavklipp, utjevning av bakken, transport av avklipt gress, unntatt i oppsamleren som er beregnet for det.

Forberedelser

- Bruk alltid kraftige, solide sko og

- Se over hele området som skal klippes, og fjern steiner, pinner, metalltråder og andre gjenstander som kan slynges opp foran gressklipperen.

- Før gressklipperen tas i bruk, skal den alltid sees over for å kontrollere at det ikke er feil på klippeenheten, festeskruene og delene i klippeenheten.

- Obs! Fare for elektrisk støt!

Spesielt viktige for sikkerheten når det gjelder det elektriske er strøm - kabelen, støpselet, bryteren og tilkoblings - ledningen. Skadede kabler, koblinger og støpsler eller tilkoblingskabler som ikke er i overensstemmelse med forskriftene, må ikke brukes. Dette for å unngå faren for elektrisk støt. Se over tilkoblingsledningen med jevne mellomrom, og kontroller at den ikke er skadet eller er for gammel (sprø).

- Bruk aldri gressklipperen hvis beskyttelses - innretninger eller beskyttelsesgitter er skadet, hvis motorbremsen ikke fungerer, eller uten at beskyttelsesinnretningene er montert, for eksempel uten utkastdeksel eller oppsamler.

• Bryterne på maskinen må ikke fjernes eller overstyres, for eksempel ved å binde girspaken fast i styret.
• Gressklipperen må bare lånes eller gis bort til personer som er godt kjent med hvordan den fungerer og brukes. Pass på at bruksanvisningen følger med hvis du låner bort gressklipperen.
• Overhold de lokale forskriftene for när på døgnet motoriserte hageredskaper kan brukes.

Fremgangsmåte ved gressklipping

- Se til at ingen oppholder seg i fareområdet.

• Ikke klipp när gresset er vätt eller när det regner. Faren for ulykker øker när gresset er vätt (Sklifare).
• Bruk gressklipperen bare ved dagslys eller ved god belysning.
• Gå langsomt när du bruker gressklipperen. Ved høy hastighet under arbeidet, øker faren for skade ved at du snubler, glir osv.
• Pass på at du alltid står stødig i skråninger. Unngå å klippe i svært bratte skråninger, ettersom du kan miste kontrollen over gressklipperen.
• Klipp på tvers i skråninger, aldri opp- eller nedover. Hvis du skulle miste kontrollen over gressklipperen, kan du risikere å få gressklipperen over deg.

• Vær spesielt forsiktig ved endring av arbeidsretning i skråninger, slik at du ikke mister kontrollen.

• Av sikkerhetsgrunner må ikke gressklipperen brukes i skråninger med stigning på mer enn 25° (46,6 %).
  25° helning på skråning tilsvarer en vertikal stigning på 46,6 cm ved 100 cm horizontal lengde.

Fare for personskade!

maks. 25° 100 46,6

- Obs!

Vær spesielt forsiktig når du går bakover og når du drar gressklipperen.

Det er lett å snuble!

- Vær forsiktig når du snur gressklipperen eller drar den mot deg.

- Slå av motoren när gressklipperen kjøres på annet underlag enn gress, og när den transporteres til og fra området som skal klippes.

Du må aldri åpne utkast-dekselet og/eller

- Unngå hyppige innkoblinger i løpet av kort tid, spesielt bør man unngå stadig å berøre bryteren unødvendig. Fare for overoppheting av motoren.

- Annet utstyr som er koblet til samme strømkrets, kan ved ugunstige nettforhold ødelegges på grunn av spenningssvingninger som forårsakes av denne maskinen ved oppstart. Egnede tiltak må iverksettes (for eksempel tilkobling til en annen strømkrets enn den til den aktuelle innretningen, koble maskinen til en strømkrets med lavere impedans).

- Ingen gjenstander må festes på styret (arbeidsklær, f.eks.). Skjøteledninger må ikke tvinnes rundt styret.

- Obs!

Pass på at ikke hender eller

føtter kommer i kontakt med roterende deler. Ta aldri i kniven mens den roterer. Ikke stå foran åpningen på utkastsjakten. Sikkerhetsavstanden mellom styret og maskinen må alltid overholdes.

Fare for personskade!

• Ikke løft eller bær gressklipperen mens motoren er i gang eller mens strømkabelen er koblet til.
• Slå av motoren, og trekk ut støpslet:
• Før du fjerner blokkeringer eller tilstoppinger i utkastsjakten.

• Hvis kniven har kommet borti en gjenstand. Kontroller at klippeenheten ikke er skadet.

• Før du ser over, rengjør eller utfører arbeider på gressklipperen.

• Hvis gressklipperen begynner å vibrere mer enn vanlig. Se straks over klippeenheten.
• Før du setter fra deg gressklipperen, eller när den skal stå uten tilsyn.
• Før du løfter eller bærer gressklipperen.
• Før transport.

- Vær oppmerk - som på at klippeenheten fortsetter å gå i sekunder før den er.

Vedlikehold og reparasjoner

Før du utfører arbeid på gressklipperen, for eksempel gjør justeringer, rengjør

klipperen eller kontrollerer om tilkoblingsledningen er snodd eller skadet, må du alltid slå av motoren og trekke ut støpslet.

Utfør bare vedlikeholdsarbeider som er beskrevet i denne bruksanvisningen.

Alt annet arbeid skal utføres av en forhandler.

VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner bare utføres hos VIKING-forhandlere.

VIKING-forhandlerne får jevnlig tilbud om opplæring, og de får regelmessig tilsendt teknisk informasjon.

Bruk bare verktøy, tilbehør og reservedeler av høy kvalitet, ellers kan det oppstå fare for uhell med personskader eller skader på maskinen.

VIKING anbefaler bruk av originale VIKING-reservedeler, -tilbehør og -verktøy.

Egenskapene til disse er optimalt tilpasset maskinen og kravene som brukeren stiller. Originale VIKING-reservedeler gjenkjennes ved at de har VIKING-reservedelsnummer og VIKING-logo samt VIKING-reservedelssymbol.

På små deler kan dette symbolet også stå alene.

• Sørg for at alle muttere, bolter og skruer sitter godt, slik at gressklipperen er i driftsmessig sikker stand.
• Hvis klippeenheten eller gressklipperen støter mot hindringer eller fremmedlegemer, må motoren slås av, støpselet tas ut og gressklipperen kontrolleres nøye.
• Gressklipperen må ikke brukes med skadet eller bøyd veivaksel. Fare for personskade på grunn av defekte deler!
• Kontroller med jevne mellomrom om oppsamleren er slitt, skadet eller har funksjonsfeil.
• Av sikkerhetshensyn skal slitte og skadede deler skiftes ut.
• Informasjon om farer og advarsler som er blitt uleselig på maskinen, må skiftes ut. Du får nye klistremerker hos din VIKING-forhandler.

Advarsel - fare på grunn av elektrisk strøm

• Hold kabelen borte fra kniven under klipping.
• Bruk bare fuktighets-isolerte skjøteledninger for utendørsbruk (se: Ta gressklipperen i bruk).

- Selv om startmotoren er beskyttet mot vannsprut,

• Ikke la maskinen stå ute i regn uten at den er dekket til.
• Skill støpslet fra stikkontakten uten å dra i tilkoblingsledningene.
• Ved bruk av gressklipperen utendørs, må stikkontakten være utstyrt med en jordfeilbryter på maks. 30 mA, eller en slik bryter må kobles til. Ta kontakt med en elektriker hvis du ønsker mer informasjon.

Symbolforklaring (1)

Obs! Les bruksanvis- ningen før bruk.

Fare for personskade! Se til at ingen oppholder seg i fareområdet.

Fare for personskade! Klippekniven er skarp. Klippekniven fortsetter å gå i noen sekunder etter at gressklipperen er slått av (motor-/knivbrems). Slå alltid av motoren og trekk ut støpslet før du utfører arbeider på klippe- verktøyet, før vedlikeholds- og rengjøringsarbeider, før du kontrollerer om tilkoblings- ledningen er snodd eller skadet, og før du forlater gressklipperen.

Fare for elektrisk støt!

Hold tilkoblings-kabelen borte fra klippeenheten.

Produktkomponenter

Nr. Betegnelse stk.

1 Basisenhet 1
2 Kabelknekkbeskyttelse ME 545, ME 545 C 1 ME 545 V 2

3 Flathodet skrue 2
4 Dreiehåndtak 2
5 Kabelstyring 1
6 Oppsamleroverdel 1
7 Oppsamlerunderdel 1
8 Bolt 2
9 Ledningsklips 2 (ME 545)
10 Underlagsskive 2 (ME 545)
• Bruksanvisning 1

Gjøre gressklipperen klar til bruk

MERK

For disse arbeidene skal gressklipperen stå på et jevnt og fast underlag.

Montere styret

Montere styret:

A= Sett styret på begge styreunderdelene.
3= Stikk de flathodede runde skruene gjennom hullene innenfra og utover, og skru dem fast med
4= dreiehåndtakene.

MERK

Fri rotering i gjengene hindrer at dreiehåndtakene løsner helt fra skruene (unngår at de blir borte).

① Montere kabelknekk - beskyttelsen på venstre side:

MERK

② Montere kabelknekk - beskyttelsen på høyre side:

MERK

På modell ME 545 er det ingen vaiere på den høyre siden av styret. På denne modellen skal derfor bare den venstre kabelknekkbeskyttelsen (2) monteres.

Monteringen av 2= kabelknekkbeskyttelsen på høyre side skjer på samme måte som på venstre side.

Felle ned styret:

OBS!

Fare for personskader!

Slå av gressklipperen før du snur den, og trekk ut nettilkoblingsledningen. Styreoverdelen må ikke belastes (for eksempel ved at arbeidsklær henges over styret).

Klemfare!

Styreoverdelen kan falle ned när dreiehåndtakene løsnes. Hold deretter med en hånd på det høyeste stedet på styreoverdelen (A) mens du skur på dreiehåntakene.

Fell sammen styreunderdelen ved rengjøring av gress klip - peren, og slik at gressklip - peren krever mindre plass ved transport og oppbevaring:

4= Skru opp dreiehånd - takene til de beveges lett i frem og tilbake i den frie roteringen.

- Fell sammen styreover - delen og la den ligge på husunderdelen.

Styreoverdel

5= Stikk kabelstyringen i utsparingen på

X= huset, og drei den mot styreoverdelen.

Pass på at alle kablene ligger i kabelstyringen.

Hekt fast kabelstyringen i de to hullene for denne ved å trykke lett.

ME 545:

Fest ledningen på styreoverdelen med

9= ledningsklips.

Montere oppsamleren

6= Sett oppsamleroverdelen på
7=-underdelen.
8= Trykk boltene inn i åpningene for disse innenfra. Fest oppsamleroverdelen i -underdelen ved å trykke lett.

Høydejustering for styret

Arbeidshøyden på styret kan justeres i posisjonene
I (lavt),
II (middels) og III (høyt):
J= Løsne dreiehåndtaket for høydejustering av styret ved å dreie mot venstre (ca. fem omdreininger).
A= Hold styret med begge hendene, og sett det i ønsket stilling ved å bevege det opp eller ned.

MERK

Pass på at innstillingen av styret blir identisk på venstre og høyre side.

J= Skru fast dreiehåndtaket mot høyre.

Sentral klippehøydejustering

OBS!

Fare for personskade!

Pass på at du har hendene og føttene i trygg avstand fra klippeenheten.

7 forskjellige klippehøyder mellom 25 mm og 80 mm kan stilles inn.

Trinn 1 = minste klippehøyde
Trinn 7 = største klipehøyde
I= Reguleringshendelen for den sentrale høydejusteringen er plassert på venstre side av gressklipperen (se bildet). Hold gressklipperen med
Y= håndtaket,
I= trekk justeringshendelen opp og hold den der for å frigjøre sperre - mekanismen.
- Still inn ønsket klippehøyde ved å bevege gressklipperen opp eller ned.

Denne vises på

H= klippehøydeindikatoren.
I= Slipp regulerings - hendelen, og la høydereguleringen gå i inngrep.

Ta av og sette på oppsamleren

OBS!

Fare for personskade!

Sette på oppsamleren:

M= Åpne utkastdekselet, og hold det oppe.

Oppsamleren festes med

8= utsparingene på oppsamleren
9= festet på gressklipperen.
M= Lukk utkastdekselet igjen for hånd.

Ta av oppsamleren:

M= Åpne utkastdekselet, og hold det oppe.
Løft oppsamleren opp, løsne den fra
9= festet og ta den av.
M= Lukk utkastdekselet igjen for hånd.

Informasjon om gressklipping

MERK

En jevn og fin plen får man ved å klippe ofte og holde gresset kort.

Plenen kan bli svidd av solen og bli stygg!

For at klipperesultatet skal bli så bra som mulig, bør kniven være skarp. Derfor må kniven slopes regelmessig (VIKING-forhandler).

OBS!

Fare for personskade!

Hvis du bruker kabel - trommel, må du rulle tilkoblingsledningen helt av trommelen, ellers kan den elektriske motstanden føre til redusert ytelse og overoppheting.

Trekk tilkoblingsledningen bak deg mens du klipper. Tilkoblingsledningen kan skjæres over ved et uhell, og utgjør derfor en stor sikkerhetsrisiko. Klipp alltid slik at tilkoblingsledningen ligger godt synlig på den gressflaten som allerede er klipt.

Klipping i skråninger

Av sikkerhetsgrunner må gressklipperen ikke brukes i skråninger som heller mer enn 25°. 25° (46,6 %) helning på skråning tilsvarer en vertikal stigning på 46,6 cm ved 100 cm horizontal lengde.

Riktig motorbelastning

Hvis turtallet synker, må du bruke høyere klippehøyde og/eller øke kjørehastigheten.

Termisk overbelastnings - vern for motoren

Hvis motoren overbelastes under arbeidet, slår det innebygde termiske overbelastningsvernet automatisk av motoren.

Årsaker til overbelastning:

• klipping av for høyt gress eller med for lav klippehøyde
• for høy fremdriftshastighet
• uegnet eller for lang tilkoblingsledning (spenningsfall) (se kapitlet "Koble maskinen til strømuttaket")
• utilstrekkelig rengjøring av kjøleribbene (sugeslisse)

Ta gressklipperen i bruk igjen:

Gressklipperen kan tas i bruk igjen etter avkjølingstid på ca. 10 min. (avhengig av omgivelsestemperaturen) (se kapitlet "Ta gressklipperen i bruk")

Blokkering av klippekniven

Slå straks av motoren, og ta ut støpslet. Fjern deretter årsaken til feilen.

Ta gressklipperen i bruk

OBS!

• Se over hele området som skal klippes, og fjern steiner, pinner, metallträder og andre fremmedlegemer.
• Start motoren som beskrevet i instruksjonene.
• Vær forsiktig når du snur gressklipperen eller drar den mot deg.
• Fare for personskade! Pass på at ikke hender og føtter kan komme i kontakt med roterende deler.
• Bruk alltid kraftige, solide sko og langbukser når du klipper gresset. Gå aldri barbent eller med sandaler.
• Gressklipperen må ikke brukes när det er andre personer, spesielt barn, eller dyr i nærheten.

Spenningen til det elektriske anlegget og driftsspenningen må stemme overens (se fabrikasjonsplaten).

Brukeren må forvisse seg om at enheten bare drives via et strømnett som oppfyller disse kravene. Kontakt om nødvendig den lokale strømleverandøren for informasjon om systemimpedansen.

Strekkavlastning

Under arbeidet forhindrer strekkavlastningen at tilkoblingsledningen utilsiktet trekkes ut av kontakten og dermed kan føre til skade på gressklipperens strømtilkobling.

10= Legg tilkoblings - ledningen i en løkke, og før den gjennom

11= åpningen. Legg løkken over

12= kroken, og stram.

Start ikke motoren i høyt gress eller med laveste klippehøyde, ettersom den da er vanskeligere å starte.

Trinn 1 :

S= Trykk på startknappen, og hold den inne.

Trinn② :

R= Trykk motorstopp - hendelen mot styret, og hold den der.

- Du kan slippe start - knappen igjen etter at du har betjent motorstopp - hendelen.

R= Slipp motorstopp - hendelen. Motoren og klippekniven stanser etter kort tid.

OBS!

Fare for personskade!

Ta alltid ut støpslet før du forlater gressklipperen!

Koble inn fremdriften ME 545 V

MERK

Fremdriften av gress - klipperen kobles inn.

Trinn② :

Hastigheten økes trinnløst ved å

U= trekke hendelen for Vario-driften bakover. Hastigheten reduseres ved å trykke hendelen forever.

Fremdriftshastighet: Trinnløs fra 2,4 km/t til 4,0 km/t

MERK

Hastigheten til Vario-driften kan justeres etter ønske under kjøring, uten å slå av fremdriften.

Koble ut fremdriften

Slipp T= fremdriftshendelen for å koble ut fremdriften.

Nivåindikator

16

Oppsamleren er utstyrt med en

N= nivåindikator på oppsamleroverdelen.

Luftstrømmen som oppstår når klippekniven roterer, og som sørger for fyllingen av oppsamleren, hever nivåindikatoren:

Oppsamleren fylles med avklipt gress.

Når oppsamleren fylles med gress, reduseres denne luftstrømmen, og nivåindikatoren senkes:

Oppsamleren er full og må tømmes (se kapitlet "Tømme oppsamleren").

Tømme

gressoppsamleren

18

OBS!

En oppsamler som er helt full kan veie opptil 16 kg.

- Løsne oppsamleren fra gressklipperen (se kapitlet "Ta av og sette på oppsamleren"). Åpne oppsamleren med 13= låseklaffen, og vipp 5= oppsamlerunderdelen opp.

Sett den fulle

K= oppsamleren opp-ned. Med
14= håndtaket (oppsamler - overdelen) og
15= håndtaket (oppsamler - underdelen) er det lett å holde oppsamleren og tømme den.

Vedlikehold

OBS!

Fare for personskade!

For å hindre at

motoren startes utilsiktet, må strømkabelen alltid trekkes ut før vedlikeholds- og rengjøringsarbeider på klippekniven.

Fare for personskade! Bruk alltid hansker.

Kontakt alltid en forhandler hvis du mangler nødvendig informasjon eller hjelpemidler. VIKING anbefaler at vedlikeholdsarbeider og reparasjoner bare utføres hos VIKING-forhandlere.

VIKING anbefaler bruk av originale VIKING-reservedeler.

Rengjøring

Vedlikeholdsintervall: Alltid etter bruk

Rengjør maskinen grundig etter hver bruk. Godt vedlikehold beskytter maskinen mot skader og forlenger levetiden.

Kjøleribbene (sugeslissene) mellom motordekselet og husunderdelen må rengjøres for å sikre tilstrekkelig motorkjøling.

Rengjør klippekniven.

Rengjør undersiden av gressklipperen med børste og vann. Ta bort gressrester som har satt seg fast i huset og i utkastsjakten, med en trepinne.

Rett aldri vannstråler mot motordeler, tetninger, lagerpunkter og elektriske komponenter som f eks brytere. Dette kan føre til ekstra reparasjonskostnader.

Bruk aldri sterke rengjøringsmidler. Slike rengjøringsmidler kan skade plast og metall og dermed redusere sikkerheten til ditt VIKING-produkt.

Hvis skitt ikke lar seg fjerne med vann, børste eller klut, anbefaler VIKING bruk av spesialrens (for eksempel STIHL spesialrens).

OBS!

Fare for personskade!

Før gressklipperen tippes opp, skal den stå på et fast, horisontalt og jevnt underlag. Still inn høyeste klippetrinn (trinn 7), ellers kan gressklipperen tippe forover igjen.

MERK

Tipp klipperen opp foran ved rengjørings- og vedlikeholdsarbeider. Før klipperen tippes opp, tas oppsamleren ut, styreoverdelen felles ned (se kapitlet "Montere styret") og utkastdekselet løftes.

Den elektriske motoren er vedlikeholdsfri.

Hjulene har vedlikeholdsfrie kulelagre.

Vario-giret (ME 545 V) er vedlikeholdsfritt.

Styreoverdel

Vedlikeholdsintervall: Alltid før gressklipperen skal brukes

Styreoverdelen er overtrukket med et isoleringssjikt. Hvis dette sjiktet får skader, må styreoverdelen skiftes ut.

Fare for personskade grunnet elektrisk støt!

Vedlikeholde klippekniven

OBS!

Fare for personskade!

Kontakt alltid en forhandler (VIKING anbefaler VIKING-forhandleren) hvis du mangler nødvendig informasjon eller hjelpemidler.

VIKING anbefaler bruk av originale VIKING-reservedeler.

Vedlikeholdsintervall: Før hver bruk

Slå opp gressklipperen i rengjøringsposisjon.

- Rengjør klippeknivene, kontroller dem for skader (hakk eller riper) og slitasje og skift ut om nødvendig.

Slitegrenser:

En slitt kniv kan brekke og forårsake alvorlige personskader. Anvisningene for vedlikehold av knivene må derfor alltid følger.

Kniver slites forskjellig avhengig av bruksområdet og -tiden. Hvis maskinen ofte brukes på underlag med mye sand eller på steder der det er tørt, utsettes kniven for større belastning og slites unormalt raskt.

Skift også ut knivskruen (18) når klippekniven skiftes ut.

Demontere

klippekniven

Fare for

personskade!

Bruk alltid hansker.

Bruk en

16= trekloss (ca. 60 x 60 mm) til mothold av
17= klippekniven ved demontering.
18= Skru ut knivskruen med en skrunøkkel med vidde på 24.
17= Ta av klippekniven.

Slipe klippekniven

19

• Klippekniven må avkjøles under sliping, for eksempel med vann. Kniven må ikke bli blå, fordi dette reduserer holdbarheten.
• Kniven må slipes jevnt for å unngå vibrasjoner forårsaket av ubalanse.

OBS!

Fare for personskade!

Kontroller at kniven ikke er skadet før den monteres igjen.

Kniven må skiftes ut hvis den har synlige hakk eller risser eller eggene er slipt mer enn 5 mm ned eller kniven på ett sted er tynnere enn 2 mm (slitegrenser).

Slipevinkelen til kniveggene er 30°.

Kontrollere klippe - kniven for ubalanse

20

19= Stikk en skrutrekker gjennom
20= det midtre hullet til
17= klippekniven, og still klippekniven vannrett. Hvis klippekniven er riktig balansert, forblir den i denne vannrette stillingen.
- Hvis klippekniven heller mot en side, skal denne siden etterslipes slik at det blir likevekt.

Montere klippekniven

Vaierinnstilling for fremdrift

Fare for personskade! Bruk alltid hansker.

17= Monter klippekniven slik at de oppoverbøyde kantene vender opp. Bruk en trekloss
16= Bruk en trekloss (ca. 60 x 60 mm) til mothold av klippekniven.
18= Stram knivskruen med et moment på 10 - 15 Nm.

OBS!

Fare for personskade!

Det foreskrevne tiltrekkingsmomentet for knivskruene på 10 - 15 Nm må overholdes nøye for at klippeenheten skal sitte sikkert.

Sikre i tillegg knivskruen

(18) med Loctite 243.

Vedlikeholdsintervall: Ved behov (ingen fremdrift når fremdriftshendelen er trykt ned)

Strammingen til vaieren er riktig innstilt fra fabrikken. Det kan imidlertid forekomme at vaieren må etterjusteres etter lengre tids bruk.

Justeringen gjøres med en

21= justeringsskrue til venstre på styreoverdelen.

Riktig innstilling:

Trykk ned fremdriftshendelen, og dra samtidig gressklipperen bakover.

5= justeringsskruen i retning “+” økes

vaierstrammingen, og ved å dreie i retning “-” reduseres vaierstrammingen.

OBS!

Fare for personskade!

Hvis drivhjulene blokkeres ved trekking tilbake når fremdriftshendelen ikke har blitt betjent ennå, er vaieren feil innstilt, og klipperens fremdrift er permanent innkoblet.

Da kan gressklipperen sette seg i bevegelse allerede ved start, og dette kan føre til personskader eller materielle skader.

Justeringen må gjøres om igjen (kontakt eventuelt forhandler. VIKING anbefaler VIKING-forhandleren).

Oppbevaring (vinteropplag)

Oppbevaringsstedet må være tørt og så godt som støvfritt. Gressklipperen skal oppbevares utilgjengelig for barn.

Eventuelle feil skal alltid repareres før maskinen settes bort for lengre tid, slik at den alltid er i driftssikker stand.

Husk følgende hvis gressklipperen skal settes bort i lengre tid (vinter):

• Rengjør alle delene grundig.
• Smør alle bevegelige deler godt med olje eller fett.

Miljøvern

Emballasjen, gressklipperen og tilbehøret er produsert av gjenvinnbare materialer og må kasseres i samsvar med dette.

Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdistoffer. Av den grunn skal gressklipperen leveres til gjenvinning etter at klipperens normale levetid er nådd.

Vanlige reservedeler

Klippekniv

6340 702 0100

MERK

Festeelementene til kniven (for eksempel knivskruen og låseskiven) må skiftes ut ved utskifting og montering av kniven. Reservedeler føres av VIKING-forhandlerne.

Minimere slitasjen og unngå skader

Følg disse henvisningene for å unngå skader eller unormal slitasje på ditt VIKING-produkt:

1. Slitedeler

Enkelte av komponentene på VIKING-produktet utsettes for normal slitasje også når produktet brukes i henhold til bestemmelsene. Disse må skiftes ut i tide, avhengig av hvordan og hvor mye produktet brukes.

Det gjelder blant annet:

• Kniv
• Oppsamler
• Beskyttelseslister
• Kilerem (ME 545 V)

2. Følg informasjonen i denne bruksanvisningen

Bruk, vedlikehold og lagring av VIKING-produktet må skje med forsiktighet, som beskrevet i denne bruksanvisningen. Brukeren selv er ansvarlig for alle skader som oppstår fordi sikkerhets-, bruks- og vedlikeholdsforskriftene ikke er fulgt.

Dette gjelder spesielt for:

• Ikke tilstrekkelig dimensjonert ledning (diameter)
• Feil elektrisk tilkobling (spenning)
• Endringer på produktet som ikke er godkjent av VIKING
• Bruk av verktøy eller tilbehør som ikke er tillatt eller egnet for maskinen, eller som har dårlig kvalitet.
• Ikke forskriftsmessig bruk av produktet
• Bruk ved sportsarrange - menter eller andre konkurranser
• Skader som følge av at produktet er brukt med defekte komponenter

3. Vedlikeholdsarbeider

Alt vedlikehold som er nevnt under "Vedlikehold" må utføres regelmessig. Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler.

VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner bare utføres hos VIKING-forhandlere.

VIKING-forhandlerne får jevnlig tilbud om opplæring, og de får regelmessig tilsendt teknisk informasjon.

Hvis disse arbeidene forsømmes, kan det oppstå skader som brukeren er ansvarlig for.

Slike skader er blant annet:

• Skader på drivmotoren som er forårsaket av mangelfull rengjøring av kjøleribbene (sugeslissene)
• Korrosjonsskader og andre skader som oppstår som følge av uegnet lagringssted
• Skader på maskinen grunnet bruk av reservedeler med dårlig kvalitet.
• Skader som skyldes at vedlikehold ikke er utført i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos forhandlere.

Feilsøking

Feil/problem Mulig årsak		Tiltak Side Bilde
- Motoren starter ikke	- Ingen nettspenning- Tilkoblingskabel/støpsel, støpselkobling eller bryter er defekt- Startknappen er ikke trykt inn- Det termiske overbelastnings - vernet for motoren er utløst- Klipperhuset er blokkert	- Undersøk sikringen- Kontroller, skift eventuelt ut- Trykk på startknappen- Vent til avkjølingstiden er gått, og forsøk på nytt- Rengjør klipperhuset (trekk ut støpslet før rengjøring)	9×108, 9, ×11	1116
- Nettsikringen utloses ofte	- Ikke egnet tilkoblingsledning- Overbelastning av nettet- Overbelastning av gressklipperen på grunn av for høyt eller for fuktig gress	- Bruk egnet tilkoblingsledning- Koble gressklipperen til en annen strømkrets- Tilpass klippehøyden og - hastigheten etter klippeforholdene	997, 9	7
- Sterke vibrasjoner under drift - Knivskruen er løs- Motorfestet er løst- Ubalanse på grunn av feil ettersliping av eller brist i kniven	- Stram knivskruen- Stram skruene for motorfestet- Etterslip (avbalanser) eller skift ut kniven	12, ××12, ×	1918, 19
- Ingen fremdrift når du trekker i fremdriftshendelen (ved ME 545 V)	- Vaieren for fremdriften er feiljustert- Kileremmen er slitt- Vaieren for fremdriften er defekt (f.eks. brukket)- Giret er defekt	- Juster vaieren for fremdriften- Skift ut kileremmen- Skift ut vaieren for fremdriften- Skift ut giret	13×××	20

Se motorhåndboken

*Kontakt eventuelt forhandler. VIKING anbefaler VIKING-forhandleren.

Feil/problem Mulig årsak		Tiltak Side Bilde
- Hastighetsreguleringen til Vario-driften fungerer ikke (ved ME 545 V)	- Hendelen har blitt flyttet i feil retning- Vaieren til Vario-driften er løsnet eller defekt	- Flytt hendelen i riktig retning- Fest eller skift ut vaieren for Vario-driften	10	13
- Ujevnt klipperesultat, gressplenen blir gul	- Klippekniven er sløv eller slitt- Hastigheten er for stor i forhold til klippehøyden	- Etterslip eller skift ut klippekniven- Reduser hastigheten og/eller still inn riktig klippehøyde	12,	19
			7	7
- Vanskelig å starte, eller motoreffekten avtar	- Klipping av for høyt eller for fuktig gress- Klipperhuset er blokkert	- Tilpass klippehøyden og - hastigheten etter klippeforholdene- Rengjør klippehuset (trekk ut støpslet før rengjøring)	7	7
			11	16
- Utkastsjakten er tilstoppet	- Klippekniven er slitt- Klipping av for høyt eller for fuktig gress	- Skift ut klippekniven- Tilpass klippehøyden og - hastigheten etter klippeforholdene	12,	19
			7	7

Se motorhåndboken

*Kontakt eventuelt forhandler. VIKING anbefaler VIKING-forhandleren.

Tekniske data

	Produkt ME 545.1 ME 545.0 V
		ME 545.0 C
Serienummer 6340 6340
Motortype Elektrisk motor Elektrisk motor
Produsent ATB ATB
TypeBSRBF 0,75/2-C74 BSRBF 0,75/2-C74
Spenning volt [V~] 230	230
Effekt	watt [W]	1600 1600
Sikring	ampere [A]	10	10
Frekvens	hertz [Hz]	50	50
Beskyttelsesklasse		II	II
Beskyttelsestype		IPX 4	IPX 4
Klippeverktøy		Knivbjelke	Knivbjelke
Klippebredde	cm	43	43
Turtall for klippeenheten	o/min	2800	2800
Drift knivbjelke		Permanent	Permanent
I henhold til retningslinje 2000/14/EC:
Garantert lydeffektnivå L_WAd	dB(A)	94	94
I henhold til retningslinje 2006/42/EC:
Lydtrykknivå på arbeidsplassen L_pA	dB(A)	78	78
Usikkerhet K_pA	dB(A)	1	1
Angitt vibrasjonskarakteristikkiht. EN 12096:
Målt verdi a_hw	m/ sek^2	5,20	5,20
Usikkerhet K_hw	m/ sek^2	2,08	2,08
Måling i henhold til EN 20 643
Tiltrekkingsmoment knivskrue	Nm	10 - 15	10 - 15
Hjuldrift bakhjul		-	Vario
Hjul-∅ foran	mm	180	180
Hjul-∅ bak	mm	200	200
Klippehøyde	mm	25 - 80	25 - 80
Oppsamler	l	60	60
L/B/H	cm	147x48x102	147x48x102
Vekt	kg	26 / 30	32

Koblingsskjema

22 Strømtilkobling
23 På/av-bryter
24 Motor
25 Kondensator
26 blå
27 brun
28 svart

Produsentens CE-samsvarserklæring

VIKING GmbH

Produktet er utviklet og produsert i overensstemmelse med følgende normer:

EN 60335-1,

EN 60335-2-77

Metode som er benyttet for å bedømme overensstemmelsen:

Vedlegg VIII (2000/14/EC)

Navn og adresse til medvirkende oppnevnt instans:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Innsamling og oppbevaring av teknisk dokumentasjon:

Johann Weiglhofer VIKING GmbH

Målt lydeffektnivå:

92 dB(A)

Garantert lydeffektnivå: 94 dB(A)

Produksjonsåret og serienummeret er oppgitt på enhetens typeskilt.

Langkampfen

02.01.2013

VIKING GmbH

Weiglhofer

Leder for forskning og

produktutvikling

Transport

Bruk alltid hansker under arbeidet, slik at du unngår å

skade deg på skarpe kanter og varme deler.

• Før transport slår du maskinen av, trekker ut strømkabelen og venter til kniven har stanset.
• Maskinen må bare transporteres med avkjølt motor.
• Det trengs to personer när maskinen skal løftes.
• Bruk egnet lasteutstyr (lasterampe, løfteanordninger).
• Sikre maskinen med tilstrekkelig dimensjonerte festemidler (stropper, tau osv.) på lasteflaten.
• Følg regionale forskrifter ved transport av utstyret, spesielt med hensyn til lastsikring og transport av gjenstander på lasteflater.

Serviceplan

I kapitlet "Serviceplan" bekrefter VIKING-forhandleren at de foreskrevne servicearbeidene er forskriftsmessig utført.

Modell: ME ____ ____ ____

Serienummer:

Overlevering

Dato: ____ ____ ____ ____

VIKING-forhandlerens stempel

Neste service

Dato: ____ ____ ____ ____

Dato: ____ ____ ____ ____

VIKING-forhandlerens stempel

Neste service

Dato: ____ ____ ____ ____

Dato:

VIKING-forhandlerens stempel

Neste service

Dato: ____ ____ ____ ____

Dato: ____ ____ ____ ____

VIKING-forhandlerens stempel

Neste service

Dato:

Dato:

VIKING-forhandlerens stempel

Neste service

Dato: ____ ____ ____ ____ ____

Dato: ____ ____ ____ ____ ____

VIKING-forhandlerens stempel

Neste service

Dato: ____ ____ ____ ____ ____

Dato: ____ ____ ____ ____

VIKING-forhandlerens stempel

Neste service

Dato:

Bästa kund

Elanslutning av maskinen

Demontering av kniven

Justering av drivwire Ge

se motorns bruksanvisning

Vedligeholdelse og reparation 5

Advarsel - fare på grund af elektrisk strøm 6

Symbolforklaring 6, 19

Leveringsomfang 6

Gør maskinen klar 6

Når kniven blokerer 9

Reducer sliddet og undgå skader 15

Fejlsøgning 16

Tekniske data 18

Strømskema 19

Producentens CE-overensstemmelseserklæring 19

Transport 19

Service-plan 20

Bemærk:

Vedligeholdelse og reparationer

Advarsel – risici som følge af strøm

Frigangen i gevindene forhindrer, at drejegrebene af sig selv løsnes fra boltene.

U= Håndtag til Vario-drev ME 545 V

R= motorstoparmen mod styret, og hold fast.

- Startknappen kan slippes igen efter at motorstoparmen er trykket op.

Sluk for

plæneklipperen

13

R= Slip motorstoparmen.

U= håndtaget til Vario-drevet bagud;

Trinløs fra 2,4 km/h til 4,0 km/h

BEMÆRK

Stands fremdriften ved at slippe

T= fremdriftshåndtaget.

Niveaumåler

16

Maskinens underside renses med børste og vand.

El-motoren er vedligeholdelsesfri.

22= lineal mod den forreste knivkant og kontroller sliddet.

VIGTIGT

For at undgå skader og unodig slitage på din VIKING-maskine skal du overholde følgende anvisninger:

1. Sliddele

erklærer, at maskinen

plæneklipper, håndbetjent og strømdrevet

Fabrikat: VIKING

Type: ME 545.1

ME 545.0 C

ME 545.0 V

Serie-

nummer: 6340

- Apparatet skal bæres af to personer.
