BRUKSANVISNING ME 545 C VIKING

Blokkering av klippkniven 9

Ta gressklipperen i bruk 9

Slå på gressklipperen 10

Slå av gressklipperen 10

langbukser när du bruker gressklipperen. Gå aldri barbent eller med sandaler.

ta av oppsamleren mens klippekniven går. Den roterende kniven kan forårsake personskader.

2= kabelknekkbeskyttelsen. Trekk kabelknekk - beskyttelsen först inn i det

11= øvre hullet styreunderdelen. Fest deretter kabelknekkbeskyttelsen i

12= den nedre slissen i styreunderdelen.

Motoren må slås av när klippehøyden skal justeres.

Motoren må slås av när du skal ta ut eller sette på plass oppsamleren.

Ikke slå på gressklipperen när den står i høyt gress eller när den er stilt inn på laveste klippehøyde.

Slå på gressklipperen

MERK

Slå av gressklipperen

Fare for personskade! Motoren må slås av för oppsamleren tömmes.

MERK

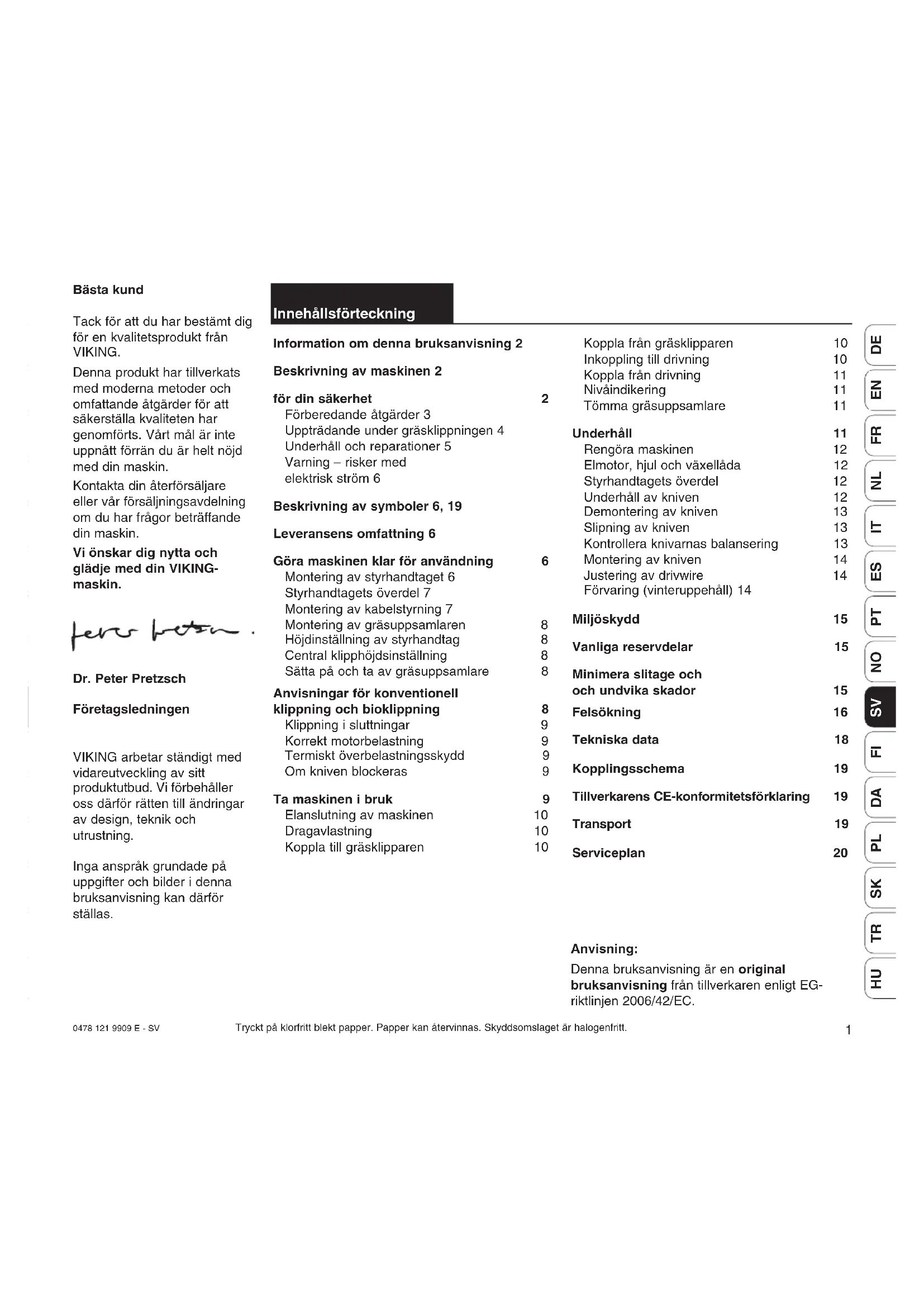

Tack för att du har bestämt dig för en kvalitetsprodukt från VIKING.

Denna produkt har tillverkats med moderna metoder och omfattande åtgärder för att säkerställa kvaliteten har genomförts. Vårt mål är inte uppnått förrän du är helt nöjd med din maskin.

Kontakta din återförsäljare eller vår försäljningsavdelning om du har frågor beträffande din maskin.

Vi önskar dig nytta och glädje med din VIKINGmaskin.

Dr. Peter Pretzsch

Företagsledningen

VIKING arbetar ständigt med vidareutveckling av sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning.

Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas.

Innehållsförteckning

Information om denna bruksanvisning 2

Beskrivning av maskinen 2

för din säkerhet

Förberedande åtgärder 3 Uppträdande under gräsklippningen 4 Underhåll och reparationer 5 Varning – risker med elektrisk ström 6

Beskrivning av symboler 6, 19

Leveransens omfattning 6

Göra maskinen klar för användning

Montering av styrhandtaget 6 Styrhandtagets överdel 7 Montering av kabelstyrning 7 Montering av gräsuppsamlaren Höjdinställning av styrhandtag Central klipphöjdsinställning Sätta på och ta av gräsuppsamlare

Anvisningar för konventionell

klippning och bioklippning

Klippning i sluttningar 9 Korrekt motorbelastning 9 Termiskt överbelastningsskydd 9 Om kniven blockeras 9

Ta maskinen i bruk

Elanslutning av maskinen 10 Dragavlastning 10 Koppla till gräsklipparen 10

Koppla från gräsklipparen 10

Inkoppling till drivning 10 Koppla från drivning 11 Nivåindikering 11 Tömma gräsuppsamlare 11

Underhåll

Rengöra maskinen 12 Elmotor, hjul och växellåda 12 Styrhandtagets överdel 12 Underhåll av kniven 12 Demontering av kniven 13 Slipning av kniven 13 Kontrollera knivarnas balansering 13 Montering av kniven 14 Justering av drivwire 14 Förvaring (vinteruppehåll) 14

Miljöskydd

Vanliga reservdelar 15

Minimera slitage och och undvika skador 15

Felsökning 16

Tekniska data 18

Kopplingsschema 19

Tillverkarens CE-konformitetsförklaring 19

Transport 19

Serviceplan 20

Anvisning:

Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC.

Information om denna bruksanvisning

Bildsymboler

Denna symbolen kopplar samman bilderna på bildsidorna med motsvarande text i bruksanvisningen.

Bilderna finns i början av bruksanvisningen.

Identifiering av textavsnitt

De beskrivna arbetsmomenten kan ha olika kännetecken.

Arbetsmoment utan direkt referens till en bild.

Exempel:

- Slipa skären likformigt för att förhindra vibrationer genom obalans.

Arbetsmoment med direkt referens till motsvarande bild som finns på bildsidorna (i bruksanvisningens början), med motsvarande hänvisning till positionssiffran på bilden.

Exempel:

1= Lossa skruv

2= Spak ...

Allmänna uppräkningar som det inte finns någon bild till. Exempel:

- användning av produkten för sport- eller tävlingsändamål

Vid sidan av beskrivning av arbetsmomenten kan det finnas textavsnitt med annan innebörd i bruksanvisningen. Dessa avsnitt betecknas med en av de följande symbolerna för att ytterligare framhäva dem i bruksanvisningen:

Varning för risk för olycksfall och skador av personer och allvarliga sakskador.

Information om bättre användning av maskinerna och åtgärder för att undvika felhantering, vilket kan medföra skador på maskin eller enskilda maskinkomponenter.

Ögonriktning under användning "vänster" och "höger" i bruksanvisningen: Användaren står bakom maskinen (arbetsläge) och ser framåt i färdriktningen.

Beskrivning av maskinen

A Styrhandtagets överdel med reglage

C Vridbart handtag

D Motorkåpa

E Bärhandtag

F Chassiöverdel

G Skyddslist

H Indikering klipphöjd

I Central klipphöjdsinställning

J Vred för höjdinställning av handtaget

K Uppsamlare

L Kabelknäckskydd

M Utkastlucka

N Nivåindikering

För din säkerhet

Föreskrifterna för undvikande av olycksfall måste ovillkorligen följas under arbetet med gräsklipparen.

Läs hela bruks - anvisningen noggrant innan du använder gräsklipparen första

gången och förvara den på ett säkert ställe för senare referens.

Bekanta dig med reglagen och maskinens användning. Låt aldrig barn eller andra personer som inte känner till bruksanvisningarna använda gräsklipparen. Ungdomar under 16 år får inte använda gräsklipparen. Lokala bestämmelser kan bestämma användarens lägsta ålder. Arbeta aldrig när det finns personer, särskilt barn, eller djur i närheten.

Tänk på att den som använder maskinen är ansvarig för olyckshändelser som drabbar andra personer eller deras egendom.

- Denna maskin ska inte användas av personer (inklusive barn) som har nedsatt fysisk, sensorisk eller mental förmåga. Inte heller av personer med bristande erfarenhet och kunskap, såvida inte de övervakas av en person som ansvarar för deras säkerhet eller informeras av denne om hur maskinen används.

Barn ska hållas under uppsikt och förhindras att leka med maskinen.

Arbeta inte med maskinen efter förtäring av alkohol, medicin eller droger som kan påverka reaktionsförmågan.

Innan ett nytt redskap tas i bruk ska försäljaren eller annan fackkunnig person instruera användaren.

Observera!

Gräsklipparen är endast avsedd för gräsklippning, annan användning är inte tillåten och kan vara farlig eller orsaka maskinskador.

Olycksfallsrisk!

På grund av risken för att användaren skadas får gräsklipparen bland annat inte användas för t ex (ofullständing uppräkning): trimning av buskar, häckar och snår klippning av slingerväxter, grässkötsel på takplanteringar och i balkonglädor, rengöring av gångar (uppsugning - bortblåsning – snöröjning),

hackning och sönderbrytning av träd- och häckklipp, utjämning av jordhögar, t ex mullvadshögar, transport av gräsklipp utom i den därför avsedda gräsuppsamlaren.

Förberedande åtgärder

- Använd alltid stadiga skor och långa byxor

under klippningen. Arbeta inte barfota eller med sandaler.

- Kontrollera området där maskinen ska användas grundligt och avlägsna alla stenar, stockar, ståltrådar, ben och andra främmande föremål som kan kastas upp av maskinen.

- Kontrollera alltid att klippverktyg, fastsättnings - skruvar och att hela klippmekanismen är felfri innan du använder gräsklipparen.

- Varning! Risk för elektrisk stöt!

Speciellt viktiga för den elektriska säkerheten är elkabel, elkontakt, omkopplare och förlängningskabel. Skadade kablar, anslutningar och stickkontakter eller anslutningskablar som inte motsvarar föreskrifterna får inte användas för att undvika risken för elstötar. Kontrollera därför anslutningskabeln regelbundet för tecken på skador eller åldring (sprödhet).

- Använd aldrig gräsklipparen med skadade eller felande skyddsanordningar, skyddsgaller, utan fungerande knivbroms eller utan monterade skyddsanordningar, t ex utan utkastlucka resp. utan gräsuppsamlare.

- Använd av säkerhetsskäl alltid en oskadad gräsuppsamlare.

• De inkopplingsanordningar som installerats på maskinen får inte avlägsnas eller överbryggas, t ex genom att binda fast inkopplingsbygeln på handtaget.
• Låt bara personer som känner till denna modellen och hur den hanteras använda maskinen. Lämna alltid med bruksanvisningen.
• Observera lokala föreskrifter för driftstider för motordrivna trädgårdsmaskiner.

Uppträdande under gräsklippningen

- Håll tredje person borta från det farliga området.

• Placera maskinen på jämnt underlag innan start. Maskinen får inte tippas när motorn startas.

• Starta motorn enligt anvisningarna och bara när fötterna är på säkert avständ från skärverktyg.

• Klipp inte vätt gräs och inte när det regnar! Vått gräs ökar olycksfallsrisken (Halkrisk).

• Klipp bara i dagsljus eller bra articifiellt ljus.
• Klipp bara i gångtempo. Om gräsklipparen körs med för hög fart ökar risken för skador genom snubbling, halkning etc.
• Se alltid till att du står stadigt i sluttningar. Undvik arbete i alltför branta sluttningar för att inte förlora kontrollen över maskinen.
• Klipp längs med sluttningar, aldrig upp- eller nedför, för att inte vid en eventuell förlust av kontrollen över maskinen också få den igångvarande maskinen över sig.
• Var särskilt försiktig när du ändrar riktning i sluttningar för att inte förlora kontrollen.

- Av säkerhetsskäl får maskinen inte användas i sluttningar med en lutning som överstiger 25° (42,3 %).

Risk för skador!

25° lutning motsvarar en vertikal stigning på 42,3 cm per 100 cm plan yta.

max. 25° 100 46,6

- Observera!

Var särskilt försiktigt när du rör dig bakåt och när du drar gräsklipparen.

Risk för att snubbla!

• Var särskilt försiktig när du vänder gräsklipparen eller drar den mot dig.
• Stanna motorn när gräsklipparen transporteras över andra ytor än gräs och när den transporteras till och från gräsytan.

Öppna aldrig utkastluckan eller ta av

gräsuppsamlaren med roterande kniv. Roterande kniv kan orsaka skador.

• Tätt förekommande tillkopplingar inom en kort tid, speciellt "lek", med tillkopplingskontakten, ska undvikas. Risk för överhettad motor.
• På grund av de spänningsvariationer som maskinen orsakar vid start kan under ogynnsamma omständigheter andra apparater, som är inkopplade på samma strömkrets, störas. Om detta inträffar måste lämpliga åtgärder vidtagas (t ex anslutning till en annan strömkrets än den som den störda apparaten är ansluten till, driva maskinen via en strömkrets med lägre impedans).
• Fäst aldrig några föremål på styrhandtaget (t.ex. arbetskläder). Förlängningskabeln får aldrig vindas upp på styrhandtaget.

- Observera!

Håll händer och fötter borta från

roterande delar. Rör aldrig vid den roterande kniven. Häll dig alltid borta från utkastöppningen. Säkerhetsavständet som skapas av styrhandtaget måste alltid hållas.

Risk för skada!

- Lyft eller bär aldrig en gräsklippare med motorn gående eller med ansluten nätkabel.

- Slå av motorn och dra ut nätkontakten:

• innan du avlägsnar blockeringar eller igenstoppningar i utkastkanalen.

• när klippverktyget har träffat ett främmande föremål. Klippverktyget måste kontrolleras för eventuella skador.

• Innan du kontrollerar gräsklipparen, rengör, eller utför arbeten på den.

• om gräsklipparen börjar vibrera kraftigt. Kontroll av klippverktyget måste omedelbart genomföras.
• innan du lämnar maskinen eller när maskinen inte står under uppsikt
• innan du lyfter eller bär maskinen
• före transport.

- Tänk på att klippverktyget fortsätter att rotera

några sekunder efter att motorn har stannats.

Underhåll och reparationer

Innan du genomför arbeten på maskinen, för inställning eller rengöring av

gräsklipparen eller kontrollerar om anslutningsladden har snott sig eller är skadad måste maskinen stängas av och stickkontakten dras ur.

Genomför bara de underhållsarbeten som beskrivs i bruksanvisningen.

Låt Servande fackhandel utföra alla andra arbeten.

VIKING rekommenderar att underhållsarbeten och reparationer endast utförs av VIKING Servande fackhandel. VIKING Servande fackhandel erbjuds ständigt vidareutbildning och innehar teknisk information.

Använd endast kvalitetsverktyg, tillbehör och reservdelar.

I annat fall föreligger risk för olyckor med personskador eller maskinskador.

VIKING rekommenderar att använda original VIKING verktyg, tillbehör och reservdelar. Dessa verktyg är optimalt anpassade till maskinen och användarens krav.

VIKING original reservdelar är försedda med VIKING reservdelsnummer, etikett VIKING och ev. en markering på själva VIKING reservdelen. På mindre delar kan endast markering förekomma.

• Kontrollera att alla muttrar, bultar och skruvar är säkert åtdragna så att gräsklipparen är i säkert bruksskick.
• Om klippverktyg eller gräsklippare stöter emot ett främmande föremål måste motorn stannas, dra ut nätkontakten och en fackmässig undersökning genomföras.
• Gräsklipparen får inte användas med skadad eller knäckt motoraxel. Risk för skador till följd av defekta delar!
• Kontrollera regelbundet att gräsuppsamlaren inte är sliten eller skadad och att den fungerar korrekt.
• Byt av säkerhetsskäl ut utslitna eller skadade delar.
• Riskhänvisningar och varningar på maskinen som blivit oläsliga måste bytas ut. Din Viking-återförsäljare har nya etiketter i lager.

Varning - Risker i förbindelse med elström

• Se till att kabeln inte fastnar i klippverktyget under arbetet.
• Använd bara fuktisolerad förlängningssladd avsedd för utomhusbruk (se punkt: ldrifttagande).

- Även om drivmotorn är skyddad mot stänkvatten

får du inte arbeta med gräsklipparen i regn eller våt omgivning.

• Ställ inte gräsklipparen utan skydd i regnväder.
• Dra ut anslutningskabelns stickkontakt från uttaget och dra inte i kabeln.
• Vid användning av gräsklipparen utomhus måste eluttaget vara utrustat med en jordfelsbrytare (utlösningsström max. 30 mA) eller en dylik kopplas mellan uttag och maskin. En elektriker kan ge ytterligare information.

Beskrivning av symboler (1)

Observera!

Läs bruksanvisningen innan du använder gräsklipparen.

Risk för skada!

Håll tredje person borta från det farliga området.

Risk för skada!

Var försiktig, kniven är vass. Kniven fortsätter att rotera några sekunder efter frånkoppling (motor-/knivbroms). Innan du genomför arbeten med skärverktyg, underhållsarbeten och reparationer eller kontrollerar om anslutningskabeln har snott sig eller är skadad måste maskinen stängas av och stickkontakten dras ur.

Risk för elektrisk stöt!

Se till att anslutningskabeln inte fastnar i klippverktyget.

Leveransens omfattning

Pos. Beteckning Antal

1 Grundmaskin 1
2 Kabelknäcksydd ME 545, ME 545 C 1 ME 545 V 2

3 Platt rundskruv 2

4 Vred 2
5 Kabelstyrning 1
6 Gräsuppsamlarens överdel 1
7 Gräsuppsamlarens underdel 1

8 Bult 2

9 Kabelclip 2 (ME 545)
10 Bricka 2 (ME 545)
• Bruksanvisning 1

Göra maskinen klar för användning

ANVISNING

Ställ maskinen på ett plant och hårt underlag för genomförande av dessa arbeten.

Montering av styrhandtaget

A= Fäst styrhandtaget på båda underdelarna.
3= Sätt in skruvarna inifrån och utåt genom hålen, och skruva fast dem med
4= vreden.

ANVISNING

Att vridgreppen rör sig fritt i gängorna förhindrar självlossning från skruvarna (gångsäkring).

① Montera vänster kabelknäckskydd:

OBS!

Montera kabelknäckskyddet (2) endast som bilden visar. Wirar och kablar måste gå under styrhandtaget. Lossa vredet (4) före monteringen vid behov.

Lägg in alla wirar och kablar i

2= kabelknäckskyddet. För först in kabelknäckskyddet i

11= det övre hålet på styrhandtagets underdel. Snäpp sedan in kabelknäckskyddet i

12= det nedre avlånga hålet på styrhandtagets underdel.

② Montera höger kabelknäckskydd:

OBS!

På modell ME 545 går inga wirar på styrhandtagets högra sida. Därför ska endast det vänstra kabelknäck skyddet (2) monteras på denna gräsklippare.

Monteringen av

2= det högra kabelknäckskyddet sker på samma sätt som på den vänstra sidan.

Fälla ned styrhandtag:

WARNING

Risk för personskador!

Stäng av maskinen innan den tippas och koppla bort nätanslutningskabeln. Styrhandtagets överdel får inte belastas (t.ex. med arbetskläder som hänger på styrhandtaget).

Risk för klämskador!

Genom att lossa vredet kan styrhandtagets överdel fällas ner. Håll högst upp på styrhandtagets överdel (A) med en hand, och skruva samtidigt på vredet.

Fäll ner handtagets överdel för rengöring, platsspararande transport och förvaring

4= Skruva på vridgreppen så långt att de rör sig fritt fram och tillbaka i gångorna.

- Fäll ner handtagets överdel och låt det vila mot chassits underdel.

Styrhandtagets överdel

R= Spak för motorstopp

S= Startknapp

T= Spak för drivning ME 545 V

U= Spak Vario-drivning ME 545 V

Montering av kabelstyrning

ME 545 C, ME 545 V:

5= Stick in kabelstyrningen i uttaget på

X= chassit och vrid mot styrhandtagets överdel. Kontrollera att samtliga kablar ligger i kabelstyrningen.

Tryck fast kabel - styrningen i de därför båda avsedda borrhålen med ett lätt tryck.

ME 545:

Sätt fast kabeln med

9= kabelclips på styrhand - tagets övre del.

gräsuppsamlaren

6= Sätt på gräsuppsam - larens överdel på
7= gräsuppsamlarens underdel.
8= Tryck i bultarna inifrån genom de därför avsedda öppningarna. Tryck fast gräsuppsam - larens överdel i under - delen med ett lätt tryck.

Höjdinställning av styrhandtag

Handtagets arbetshöjd kan ställas in i lägena
I (lågt),
II (mellan) och
III (hög):
J= Lossa vredet för inställning av handtags - höjden genom att vrida moturs (ca fem varv).
A= Fatta styrhandtagets överdel med båda händerna och ställ in önskat läge genom att flytta det upp eller ner.

ANVISNING

Kontrollera att handtaget ställs in identiskt på höger och vänster sida.

J= Dra fast vredet medurs.Montering aDenna kan avläsas på

H= klipphöjdsindikeringen.
Central klipphöjdsinställning 8 I= Släpp justerspaken igen och låt höjdinställningen spärras.

Central klipphöjdsinställning

WARNING

Risk för skador!

Vid inställning av klipphöjden måste motorn vara avstängd.

Se till att fötterna befinner sig på ett säkert avstånd från klippverktyg.

Sju olika klipphöjder mellan 25 mm und 80 mm kan ställas in

Steg 1 = lägsta klipphöjd

Steg 7 = högsta klipphöjd.

I= Inställningsspaken för den centrala höjdinställningen finns på maskinens vänstra sida (se bild).

Fatta maskinen på

Y= greppet och dra
I= justerspaken uppåt och håll fast för att lossa spärrmekanismen.
- Ställ in önskad klipphöjd genom att flytta maskinen upp eller ner.

Sätta på och ta av gräsuppsamlaren

WARNING

Risk för skador!

Vid montering och avtagning av gräsuppsam - laren måste motorn vara avstängd.

Montering:

M= Öppna utkastluckan och håll den öppen. Gräsuppsamlaren hakas i
8= urtagen i gräsuppsamlaren i
9= fästet på maskinen.
M= Stäng utkastluckan med handen igen.

Avtagning:

M= Öppna utkastluckan och håll den öppen. Lyft grässamlaren uppåt från
9= fästet och ta bort den.
M= Stäng utkastluckan med handen igen.

Anvisningar för gräsklippning

ANVISNING

En vacker och tät gräsmatta får man genom att klippa ofta och hålla gräset kort.

Klipp inte gräset för kort i varmt och torrt klimat, då gräsmattan annars bränns sönder av solen och ser mindre tilltalande ut!

En vass kniv ger en bättre klippbild än en slö. Slipa därför kniven regelbundet (VIKING-återförsäljare).

WARNING

Risk för skada!

Red ut eventuellt intrasslade kablar på en gång.

Om en kabeltrumma används, rulla ut hela kabeln. I annat fall kan effektförlust och överhettning, till följd av elektriskt motständ uppstå.

Se till att anslutningskabeln alltid ligger bakom dig under klippningen. Anslutningskablar kan av misstag fastna i klippverktyget och skäras av under klippningen. Kablarna utgör därför en hög olycksrisk. Se därför till att anslutningskablarna löper bakom dig, i det området som redan är klippt.

Korrekt motorbelastning

Starta inte gräsklipparen i högt gräs eller i lägsta klipphöjdsinställningen! Gräsklipparen får inte belastas så att motorvarvtalet sjunker väsentligt. Välj en högre klipphöjds - inställning om varvtalet sjunker och/ eller reduceras framskjutningshastigheten.

Klippning i sluttningar

10

Av säkerhetsskäl ska gräsklipparen inte användas i sluttningar där lutningen överstiger 25°. 25° (46,6 %) lutning motsvarar en vertikal stigning på 46,6 cm per 100 cm plan yta.

Termiskt överbelastningsskydd

Om motorn överbelastas under arbetet kopplar det termiska överbelastnings - skyddet automatiskt från motorn. Orsaker för överbelastning:

• Klippning i för högt gräs eller för lågt inställd klipphöjd.
• För hög framskjutnings - hastighet
• Icke lämplig eller för lång anslutningskabel (spänningsfall) (se kapitel "Elanslutning av maskinen")
• Otilfredsställande rengöring av kylluftskanalen (insugsöppning)

Omstart

Efter en avkylningsperiod på ca 10 minuter (beroende på omgivande temperatur) kan maskinen tas i bruk igen som vanligt (se kapitel "Idrifttagande").

Om kniven blockeras

Stanna genast motorn och dra ur elkontakten. Åtgärda sedan orsaken till störningen.

Ta maskinen i bruk

WARNING

• Kontrollera området där maskinen ska användas grundligt och avlägsna alla stenar, stockar, stältrådar, ben och andra främmande föremål.
• Starta motorn enligt anvisningarna.
• Var särskilt försiktig när du vänder gräsklipparen eller drar den mot dig.
• Risk för skadal Håll händer och fötter borta från roterande delar.
• Använd alltid stadiga skor och långa byxor under klippningen. Arbeta inte barfota eller med sandaler.
• Arbeta aldrig när det finns personer, särskilt barn, eller djur i närheten.

Nätspänning och driftspänning måste stämma överens (typskylt).

Elnätets spänning måste stämma överens med klipparens angivna märkspänning.

Anslutningskabeln till elnätet måste vara tillräckligt säkrad (se kapitel Tekniska data).

Som anslutningskabel får bara kabel som inte är lättare än gummislangkabel H07 RN-F DIN/VDE 0282 och har ett minsta tvärsnitt på 3 x 1,5 mm² upp till 25 m resp. 3 x 2,5 mm² upp till 50 m användas.

Anslutningskabelns kontakter måste vara av gummi eller gummiöverdragna och motsvara normen DIN/VDE 0620.

Denna apparat är avsedd för anslutning till en huvudledning med en systemimpedans Z_max på anslutningspunkten (servisledning) på maximalt 0,47 Ohm (vid 50 Hz).

Användaren måste se till att apparaten endast anslutes till en huvudledning som uppfyller dessa krav. Vid behov kan den lokala elleverantören svara på frågor om systemimpedansen.

Dragavlastning

Dragavlastningen förhindrar ofrivillig urdragning av anslutningskabeln under arbetet och förhindrar även därmed eventuell skada i maskinens nätanslutning.

Anslutningskabeln skall därför placeras i dragavlastningen.

Bilda en ögla med 10= anslutningskabeln och för öglan genom 11= öppningen.

Dra öglan över 12= haken och dra fast.

Koppla till gräsklipparen

ANVISNING

Starta inte motorn i högt gräs eller i lägsta klipp - höjdsinställningen, detta försvårar startförloppet.

Steg 1 : S= Tryck startknappen och håll den intryckt.

Steg ② : R= Tryck motorstopps - spaken mot styrhand - taget och håll den tryckt.

- Du kan släppa start - knappen när du tryckt motorstoppsbygeln.

Koppla från gräsklipparen

Släpp R= motorstoppspaken. Motorn och kniven stannar efter en kort stund.

WARNING

Risk för skada! Dra ut elkontakten när gräsklipparen lämnas!

Starta drivning ME 545 V

ANVISNING

Drivningen fungerar bara när motorn går. Spaken Vario-drivning (U) får inte användas när motorn inte är igång, det kan orsaka skador på drivmekanismen (spaken är blockerad).

Steg 1 : Dra

T= drivspaken mot hand - taget och håll kvar den. Gräsklipparens drivning kopplas till.

Steg② :

För att öka hastigheten steglöst:

U= Dra spaken för Vario- drivning bakåt, tryck spaken framåt för att sänka hastigheten.

Drivhastighet: Steglöst från 2,4 km/h till 4,0 km/h

ANVISNING

Vario-drivningens hastighet kan regleras efter behov under körning, utan att koppla från drivningen.

Koppla från drivning

För att stanna drivningen, Släpp T= drivningsspaken.

Nivåindikering

Gräsuppsamlaren är utrustad med

N= Nivåindikering på gräsuppsamlarens överdel.

Luftströmmen som skapas av knivens rotation och samtidigt ventilerar gräsuppsamlaren, reglerar nivåindikeringen.

Gräsuppsamlaren fylls med gräsklipp.

När gräsuppsamlaren fylls avtar luftströmmen och nivåindikeringen sjunker.

Gräsuppsamlaren är full och måste tömmas (se kapitel "Tömma gräsuppsamlare").

Tömma

gräsuppsamlare

18

WARNING

Risk för skada!

Motorn måste absolut vara avstängd när gräsupp - samlaren töms.

ANVISNING

En helt fylld uppsamlare kan väga upp till 16 kg.

- Ta av gräsuppsamlaren från maskinen (se kapitel "Sätta på och ta av gräsuppsamlare").

Öppna gräsuppsamlaren med

13= låspärren och fäll upp

5= gräsuppsamlarens överdel.

Tippa den fulla

K= gräsuppsamlaren bakåt. Med

14= handtaget på gräsupp - samlarens överdel och

15= handtaget (gräsuppsam - larens underdel) kan gräsuppsamlaren bekvämt lyftas och tömmas.

Underhåll

WARNING

Risk för skada!

Dra ovillkorligen ur nätkabeln före alla

underhålls- och rengörings - arbeten och före arbeten på kniven, för att förhindra oavsiktlig start av motorn.

Risk för skada! Använd alltid handskar.

Rör aldrig vid kniven innan den står helt stilla.

Om du saknar de nödvändiga kunskaperna eller hjälpmedlen vänder du dig alltid till en återförsäljare. VIKING rekommenderar att underhållsarbeten och reparationer alltid utförs hos VIKING Servande fackhandel. VIKING rekommenderar att använda original VIKING reservdelar.

Rengöra maskinen

Underhållsintervall: Efter varje användning

Rengör klipparen grundligt efter varje gång du har använt den. Aktsam behandling skyddar klipparen mot skador och förlänger livslängden.

Rengör kylluftskanalen (insugsöppning) mellan motorkåpa och chassits underdel ordentligt för att säkerställa tillräcklig motorkylning.

Rengör kniven.

Rengör gräsklipparens undersida med borste och vatten. Lossa först fastsittande gräsrester i huset och utkastkanalen med en träpinne.

Rikta aldrig vattenstråle mot motordelar, tätningar, lagerställen och elektriska komponenter som t ex kontakter. Det orsakar dyrbara reparationer.

Använd inga aggressiva rengöringsmedel. Aggressiva rengöringsmedel kan angripa plast och metall och kan påverka användningen av din VIKING-maskin negativt.

Vi rekommenderar att använda specialrengöringsmedel, t.ex. STIHL specialrengöringsmedel för smuts som inte går att ta bort med vatten, borste eller duk.

WARNING

Risk för skada!

Placera gräsklipparen på fast, horisontell och jämn mark innan den tippas och ställ in högsta klipplängd (steg 7), i annat fall tippar gräsklipparen framåt igen.

ANVISNING

Tippa upp gräsklipparen på bak-kant vid rengöring och underhållsarbeten. Ta av gräsuppsamlaren och fäll ned handtagets överdel (se kapitel "Montera styrhandtag") och lyft upp utkastluckan innan maskinen tippas upp.

Elmotor, hjul och växellåda

Elmotorn är underhållsfri.

Hjulens kullager är underhållsfria.

Vario-växellådan (ME 545 V) är underhållsfri.

Styrhandtagets överdel

Underhållsintervall: Före varje användning

Styrhandtagets överdel är överdraget med ett isolerande skikt. Om detta skadas måste styrhandtagets överdel bytas ut.

Risk för skada genom elektriska stötar!

Underhåll av kniven

WARNING

Risk för skada!

Om du saknar de nödvändiga kunskaperna eller hjälpmedlen vänder du dig alltid till en återförsäljare (VIKING rekommenderar VIKING Servande fackhandel).

VIKING rekommenderar att använda original VIKING reservdelar.

Underhållsintervall: Före varje användning

Fäll upp gräsklipparen i rengöringsläge.

- Rengör knivarna och kontrollera om de är skadade (hack eller sprickor) eller slitna och byt vid behov.

Slitagegränser:

Knivens tjocklek får på inga ställen understiga 2 m m. (Kontrollera med skjutmätt).

Skären får maximalt slipas ner 5 m m .

Lägg en

22= linjal mot främre knivkanten och kontrollera slitaget.

OBSERVERA

Om gräsklipparen inte monteras med den medföljande kniven, utan t.ex. med specialtillbehöret bioklippkniv, gäller andra slitagegränser.

WARNING

Risk för skador!

En kniv som är sliten kan lätt brytas av och vålla svåra skador. Därför måste man alltid följa anvisningarna om knivens underhåll.

Knivarna slits olika mycket beroende på hur de används och under hur lång tid. Om maskinen används på sandiga marker eller i torra miljöer, slits kniven fortare än genomsnittet. När kniven byts ut, ska även knivskruvarna (18) bytas.

Risk för skada! Använd alltid handskar.

Använd en

16= träkloss (ca 60 × 60 mm) för att hålla mot kniven vid demontering

17= kniven.

Skruva loss

18= knivskruven med en skruvnyckel, NV 24. Ta av

17= kniven.

Slipning av kniven

Kniven måste slipas med beaktande av följande punkter:

- Kyl kniven under slipningen, t ex med vatten. Blåfärgning får inte uppträda, detta påverkar knivens hållfasthet negativt.

- Slipa skären likformigt för att förhindra vibrationer genom obalans.

WARNING

Risk för skada!

Kontrollera kniven för skador före montering.

Kniven måste bytas om hack eller sprickor är synliga eller när skären slipats ner mer än 5 mm, eller om kniven på något ställe är tunnare än 2 mm (slitagegräns).

Kniveggens slipvinkel är 30°.

Kontrollera knivarnas balansering

Skjut in

17= kniven och rikta kniven horisontalt.

Om kniven är korrekt balanserad, ligger den horistontalt.

- Om kniven lutar åt ena sidan, slipa eggen på denna sidan tills kniven är balanserad.

Montering av kniven

Risk för skada! Använd alltid handskar.

17= Kniven monteras med de uppböjda vingarna uppåt.

Använd en

16= träkloss (ca 60 × 60 mm) för att hålla mot kniven vid demontering.

Dra fast

18= knivskruvarna med ett åtdragningsmoment på 10 - 15 Nm.

WARNING

Risk för skada!

Det föreskrivna åtdragnings momentet för knivskruven på 10 - 15 Nm måste hållas exakt eftersom klippverktygets säkra fastsättning är beroende av detta.

Säkra knivskruvarna (18) med Loctite 243.

Underhållsintervall: Efter behov (drivningen kopplas inte till med indragen drivspak)

Wiren är rätt inställd från fabrik. Det kan inträffa att wiren måste justeras efter längre tids användning.

Inställningen görs med en

21= justerskruv på styrhandtagets överdel.

Rätt inställning:

Rör på drivreglaget och dra samtidigt gräsklipparen bakåt.

Från ca en tredjedel av reglagevägen måste drivhjulen blockeras.

att vrida på

18= justerskruven i riktning "+" ökas wires spänning, vridning i riktning "-" minskar spänningen.

WARNING

Risk för skada!

Om drivhjulen blockeras vid tillbakadragning även om drivspaken inte hanterats så är wiren feljusterad och gräsklipparens drivning permanent inkopplad. Gräsklipparen kan starta ofrvilligt och börja rulla. Risk för person- och materialskador.

Inställningen måste upprepas (kontakta eventuellt en återförsäljare, VIKING rekommenderar VIKING Servande fackhandel).

Förvaring (vinteruppehåll)

Förvaringsutrymmet ska vara torrt och dammfritt. Dessutom ska gräsklipparen förvaras utom räckhåll för barn.

Eventuella fel på maskinen ska i princip åtgärdas innan den ställs undan så att den alltid är i driftsäkert skick.

Beakta följande punkter vid längre stilleståndsperioder (vinteruppehåll):

- Rengör maskinens yttre delar ordentligt.

- Olja resp. fetta in alla rörliga delar.

Miljöskydd

Gräsklipp hör inte hemma på soptippen, det skall komposteras.

Förpackningar,

apparat och tillbehör är tillverkade av återvinningsbart material och skall sluthanteras därefter.

Sorterad, miljövänlig sluthantering av materialrester befordrar återanvändnings - möjligheterna av värdefullt material. Av det skälet ska maskinen tillföras återvinningen efter att dess normala livslängd uppnåtts.

Vanliga reservdelar

Kniv

6340 702 0100

ANVISNING

i

Fästena för kniven (t.ex. knivskruv, låsbricka) måste bytas ut vid knivbyte resp. knivmontering. Reservdelar finns att få via en VIKING servande fackhandel.

Minimera slitage och förhindra skador

Viktiga anvisningar för underhåll och skötsel, här för produktgruppen

Elektrogräsklippare

Observera följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din VIKING-maskin.

1. Förslitningsdelar

Många delar av VIKINGmaskinen är utsatta för normalt slitage även om den används i enlighet med anvisningarna och dessa delar måste bytas ut i rätt tid.

Dit hör bl. a.:

• Kniv
• Gräsuppsamlare
• Avvisarlister
• Drivrem (ME 545 V)

2. lakttagande av bruksanvisningens anvisningar

Användning, underhåll och förvaring av VIKING-maskinen måste genomföras omsorgs - fullt på det sätt som beskrivs i bruksanvisningen. Användaren är själv ansvarig för alla skador som orsakats av underlåtenhet att beakta säkerhets-, användnings- och underhållsanvisningar.

Detta gäller speciellt för:

• underdimensionerad anslutningskabel (tvärsnittsyta)
• felaktig elanslutning (spänning)
• förändringar av produkten som inte godkänts av VIKING
• användning av verktyg eller tillbehör som inte är tillåtna, lämpliga eller kvalitativt avsedda för maskinen.
• användning av produkten som inte motsvarar föreskrifterna.
• användning av produkten för sport- eller tävlingsändamål
• följdskador som orsakas av fortsatt användning av produkten med defekta komponenter

3. Underhåll

Alla arbeten som angetts i avsnitt "Underhåll" måste utföras regelmässigt. Om användaren själv inte kan genomföra dessa arbeten själv ska de utföras av en återförsäljare.

VIKING rekommenderar att underhållsarbeten och reparationer endast utförs av VIKING Servande fackhandel.

VIKING Servande fackhandel erbjuds ständigt vidareutbildning och innehar teknisk information.

Om dessa arbeten inte utförs kan skador, som användaren är ansvarig för, uppträda.

Hit räknas bland annat:

• Skador på drivmotorn orsakade av otillfreds - ställande rengöring av kylluftskanalen (insugsöppning)
• Korrosions- och andra följdskador orsakade av felaktig förvaring.
• Maskinskador orsakade av användning av kvalitativt icke avsedda reservdelar.
• Skador till följd av icke tidsmässigt eller otillräckligt utfört underhåll resp. skador till följd av underhåll- eller reparationsarbeten vilka inte utförts hos återförsäljare.

Felsökning

Störning	Möjlig orsak	Åtgård Sida Bild
- Motorn startar inte	- Ingen nätspänning- Anslutningskabel resp. anslutningskontakt eller brytare defekt- Startknappen är inte intryckt- Termiskt överbelastningsskydd har aktiverats- Klipphuset är igensatt	- Kontrollera säkring- Kontrollera, byt vid behov- Tryck in startknappen- Vänta tills motorn har svalnat och försök igen.- Rengör klipphuset (dra ut nätkontakten vid rengöring)	9×108, 9, ×11	1116
- Proppen går ofta	- Icke lämplig anslutningskabel- Elnätet överbelastat- Klippning av för högt eller för fuktigt gräs	- Använd lämplig anslutningsledning- Anslut maskinen till en annan strömkrets- Anpassa klipphöjd och klipphastighet till rädande klippförhållanden	997, 9	7
- Kraftiga vibrationer under drift -	Knivskruven har lossnat- Motorfästena har lossnat- Kniven är i obalans genom felaktig slipning eller brott	- Dra åt knivskruven- Dra åt skruvarna för motorfästena- Slipa (balansera) eller byt kniven	12, ××12, ×	1918, 19
- Ingen drivning när man drar i drivspaken (för ME 545 V)	- Drivwiren är feljusterad- Slitna drivremmar- Drivwiren är defekt (t ex knäckt)- Växellådan är defekt	- Justera drivwiren- Byt drivremmar- Byt drivwiren- Byt växellåda	13×××	20

se motorns bruksanvisning
* kontakta eventuellt en återförsäljare, VIKING rekommenderar VIKING Servande fackhandel.

Störning	Möjlig orsak	Åtgärd Sida Bild
- Hastighetsregleringen för Vario-drivningen fungerar inte (för ME 545 V)	- Spaken flyttad åt fel håll- Wiren för Vario-drivning har hoppat ur eller är defekt	- Flytta spaken åt rätt håll- Haka i wiren för Vario-drivning eller byt den	10 ✗	13
- Orent klipp, gräsmattan gulnar	- Kniven är slö eller sliten- Klipphastigheten är för hög i förhållande till klipphöjden	- Slipa eller byt ut kniven- Klipp långsammare och/eller välj rätt klipphöjd	12, ✗7	197
- Svårstartad eller motoreffekten för svag	- Klippning av för högt eller för fuktigt gräs- Klipphuset är igensatt	- Anpassa klipphöjd och klipphastighet till rådande klippförhållanden- Rengör klipphuset (dra ut nätkontakten vid rengöring)	711	716
- Utkastkanalen igensatt	- Kniven är utsliten- Klippning av för högt eller för fuktigt gräs	- Byt kniven- Anpassa klipphöjd och klipphastighet till rådande klippförhållanden	12, ✗7	197

* kontakta eventuellt en återförsäljare, VIKING rekommenderar VIKING Servande fackhandel.

Tekniska data

	Enhet ME 545.1 ME 545.0 V
		ME 545.0 C
Serieidentifiering 6340 6340
Motor, typ Elmotor Elmotor
Tillverkare ATB ATB
TypBSRBF 0,75/2-C74 BSRBF 0,75/2-C74
Spänning Volt [V~] 230	230
Effekt	Watt [W] 1600 1600
Säkring	Ampere [A]	10	10
Frekvens	Hertz [Hz]	50	50
Skyddsklass		II	II
Skyddstyp IPX 4	IPX 4
Klippanordning		Knivbalk Knivbalk
Klippbredd	cm	43	43
Klippanordningens varvtal	v/min	2800 2800
Drivning knivbalk		permanent	permanent
Enligt riktlinje 2000/14/EC:
Garanterad ljudnivå L_WAd	dB(A)	94	94
Enligt riktlinje 2006/42/EC:
Ljudnivå på arbetsplats L_pA	dB(A)	78	78
Osäkerhet K_pA	dB(A)	1	1
Angivet vibrationsvärdeenligt EN 12096:
Uppmätt värde a_hw	m/sek^2	5,20	5,20
Osäkerhet K_hw	m/sek^2	2,08	2,08
Mätning enligt EN 20 643
Åtdragningsmoment knivskruv	Nm	10 - 15	10 - 15
Hjuldrivning bakhjul.		-	Vario
Hjul-∅ fram	mm	180	180
Hjul-∅ bak	mm	200	200
Klipphöjd	mm	25 - 80	25 - 80
Grässamlare	I	60	60
L/B/H	cm	147x48x102	147x48x102
Vikt	Vikt kg	26 / 30	32

Kopplingsschema

22 Nätanslutning

23 Kontakt för till- och frånkoppling

24 Motor

25 Kondensator

26 blå

27 brun

28 svart

Beskrivning av symboler (2)

Starta motorn

Stanna motorn

ME 545 V Inkoppling till drivning

Tillverkarens CE-konformitetsförklaring

Vi,

VIKING GmbH

förklarar att maskinen

Gräsklippare, handstyrd med eldrivning

Fabrikat: VIKING

Typ: ME 545.1

ME 545.0 C

ME 545.0 V

Serie-

identifiering: 6340

överensstämmer med följande EG-riktlinjer:

2000/14/EC, 2002/95/EC,

Produkten är utvecklad enligt följande normer:

EN 60335-1,

EN 60335-2-77

Förfarande för

konformitetsbedömning:

Bilaga VIII (2000/14/EC)

Deltagandes namn och adress:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Sammanställning och förvaring av tekniska dokument:

Johann Weiglhofer VIKING GmbH

Uppmätt ljudnivå:

92 dB(A)

Garanterad ljudnivå: 94 dB(A)

Tillverkningsår och serienummer finns på maskinens typskylt.

Områdeschef inom forskning och produktutveckling

Transport

Använd skyddshandskar för att förhindra

skador från skarpa kanter eller heta komponentdelar.

- Stäng av maskinen före transport, dra ur nätkabeln och låt kniven stanna helt.

- Transportera endast maskinen med avkyld motor.

- Var två när ni bär maskinen.

- Använd lämpliga lastningshjälpmedel (lastramp, lyftdon).

- Säkra maskinen på transportytan med tillräckligt dimensionerade surrningshjälpmedel (spännband, lina).

- Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak.

Serviceplan

Ta med denna bruksanvisning till VIKING Servande Fackhandel när underhållsarbeten skall utföras på din VIKING-produkt.

VIKING Servande Fackhandel bekräftar att servicearbetena har utförts korrekt och fyller i uppgifterna i kapitlet Serviceschema.

Modell: ME ____ ____ ____

Serienummer:

Leverans

Datum: ____ ____ ____ ____

VIKING-återförsäljarens stämpel

Nästa service

Datum: ____ ____ ____ ____

Datum: ____ ____ ____ ____

VIKING-återförsäljarens stämpel

Nästa service

Datum: ____ ____ ____ ____

Datum: ____ ____ ____ ____

VIKING-återförsäljarens stämpel

Nästa service

Datum: ____ ____ ____ ____

Datum: ____ ____ ____ ____

VIKING-återförsäljarens stämpel

Nästa service

Datum: ____ ____ ____ ____

Datum: ____ ____ ____ ____ ____

VIKING-återförsäljarens stämpel

Nästa service

Datum: ____ ____ ____ ____ ____

Datum: ____ ____ ____ ____

VIKING-återförsäljarens stämpel

Nästa service

Datum: ____ ____ ____ ____ ____

Datum: ____ ____ ____ ____ ____

VIKING-återförsäljarens stämpel

Nästa service

Datum: ____ ____ ____ ____ ____

Arvoisa asiakas

Græsslåning på skråninger 9

En hældning på 25° svarer til en lodret stigning på 46,6 cm over en vandret afstand på 100 cm.

maks. 25° 100 46,6

- NB!

9 Ledningsklips 2 (ME 545)

10 Skive 2 (ME 545)

12= i det nederste langhul på styrunderdelen.

Græsslåning på skråninger
