BEDIENUNGSANLEITUNG ME 545 C VIKING

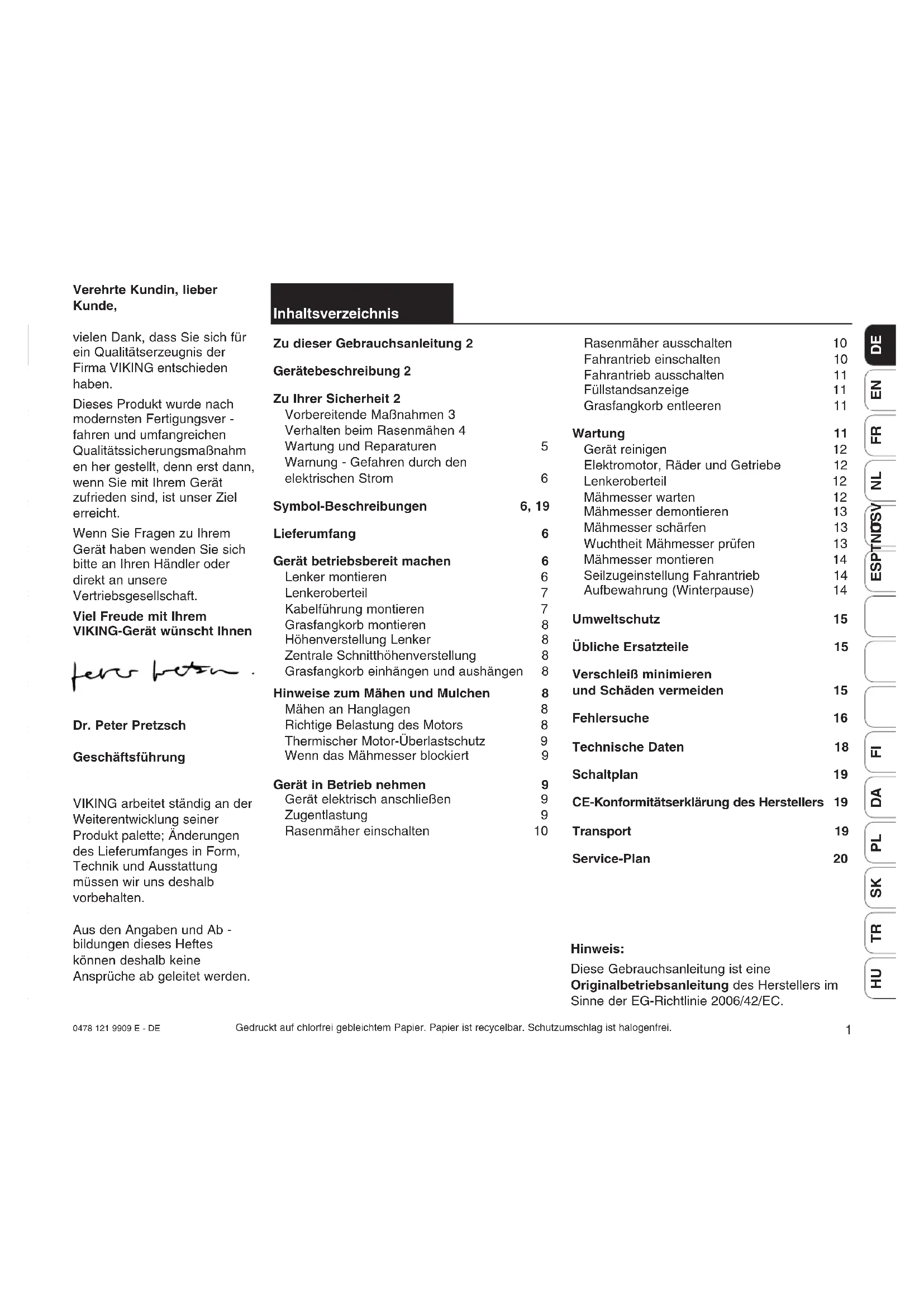

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma VIKING entschieden haben.

Dieses Produkt wurde nach modernsten Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen her gestellt, denn erst dann, wenn Sie mit Ihrem Gerät zufrieden sind, ist unser Ziel erreicht.

Wenn Sie Fragen zu Ihrem Gerät haben wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Viel Freude mit Ihrem VIKING-Gerät wünscht Ihnen

Dr. Peter Pretzsch

Geschäftsführung

VIKING arbeitet ständig an der Weiterentwicklung seiner Produkt palette; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus den Angaben und Ab - bildungen dieses Heftes können deshalb keine Ansprüche ab geleitet werden.

Inhaltsverzeichnis

Zu dieser Gebrauchsanleitung 2

Gerätebeschreibung 2

Zu Ihrer Sicherheit 2

Vorbereitende Maßnahmen 3 Verhalten beim Rasenmähen 4 Wartung und Reparaturen 5 Warnung - Gefahren durch den elektrischen Strom 6

Symbol-Beschreibungen 6,19

Lieferumfang 6

Gerät betriebsbereit machen 6

Lenker montieren 6 Lenkeroberteil 7 Kabelführung montieren 7 Grasfangkorb montieren 8 Höhenverstellung Lenker 8 Zentrale Schnitthöhenverstellung 8 Grasfangkorb einhängen und aushängen 8

Hinweise zum Mähen und Mulchen 8

Mähen an Hanglagen 8 Richtige Belastung des Motors 8 Thermischer Motor-Überlastschutz 9 Wenn das Mähmesser blockiert 9

Gerät in Betrieb nehmen 9

Gerät elektrisch anschließen 9 Zugentlastung 9 Rasenmäher einschalten 10

Rasenmäher ausschalten 10

Fahrantrieb einschalten 10

Fahrantrieb ausschalten 11

Füllstandsanzeige 11

Elektromotor, Räder und Getriebe 12

Lenkeroberteil 12

Mähmesser warten 12

Mähmesser demontieren 13

Mähmesser schärfen 13

Wuchtheit Mähmesser prüfen 13

Mähmesser montieren 14

Seilzugeinstellung Fahrantrieb 14

Aufbewahrung (Winterpause) 14

Umweltschutz 15

Übliche Ersatzteile 15

Verschleiß minimieren und Schäden vermeiden 15

Fehlersuche 16

Technische Daten 18

Schaltplan 19

CE-Konformitätserklärung des Herstellers 19

Transport 19

Service-Plan 20

Hinweis:

Diese Gebrauchsanleitung ist eine Originalbetriebsanleitung des Herstellers im Sinne der EG-Richtlinie 2006/42/EC.

Zu dieser Gebrauchsanleitung

Bildsymbole

Dieses Symbol dient zur Verknüpfung der Bilder auf den Bildseiten mit dem entsprechenden Textteil in der Gebrauchsanleitung.

Bilder finden Sie ganz am Anfang der Gebrauchsan -leitung

Kennzeichnung von Textabschnitten

Die beschriebenen Handhabungsschritte können unterschiedliche Kennzeichnungen haben.

Handhabungsschritt ohne direkten Bezug auf ein Bild. Beispiel:

- Messer gleichmäßig schärfen, um Vibrationen durch Unwucht zu vermeiden.

Handhabungsschritt mit direktem Bezug auf das entsprechende Bild, welches sich in den Bildseiten (am Anfang der Gebrauchsanleitung) befindet, mit entsprechendem Verweis auf die Positionsziffer im Bild.

Beispiel:

1= Schraube lösen

2= Hebel ...

Generelle Aufzählungen, zu denen keine Abbildung vorhanden ist.

Beispiel:

- Einsatz des Produktes bei Sport- oder Wettbewerbs-Veranstaltungen

Neben der Beschreibung der Handhabungsschritte können in dieser Gebrauchsanleitung Textabschnitte mit zusätzlicher Bedeutung enthalten sein. Diese Abschnitte sind mit einem der nachfolgend beschriebenen Symbole gekennzeichnet, um diese in der Gebrauchsanleitung zusätzlich hervor zu heben:

⚠️ Warning vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.

Information für eine bessere Nutzung des Gerätes und um mögliche Fehlbedienungen zu vermeiden, welche zu Beschädigungen am Gerät oder einzelnen Bauteilen führen könnten.

Blickrichtung bei Verwendung „links“ und „rechts“ in der Ge brauchs anleitung: Der Benutzer steht hinter dem Gerät (Arbeitsposition) und blickt in Fahrtrichtung vorwärts.

Gerätebeschreibung

A Lenkeroberteil mit Stellteilen

C Drehgriff

D Motorhaube

E Tragegriff

F Gehäuseoberteil

G Scheuerleiste

H Anzeige Schnitthöhe

I Zentrale Schnitthöhenverstellung

J Drehgriff Lenkerhöhenverstellung

K Grasfangkorb

L Kabelknickschutz

M Auswurfklappe

N Füllstandsanzeige

Zu Ihrer Sicherheit

Bei der Arbeit mit dem Rasenmäher sind diese Unfall-Verhütungsvor - schriften unbedingt zu befolgen.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme

aufmerksam lesen und für späteren Gebrauch sicher aufbewahren.

Machen Sie sich mit den Stellteilen und dem Gebrauch des Gerätes vertraut. Erlauben Sie niemals Kindern oder anderen Personen, die die Gebrauchsanleitung nicht kennen, den Mäher zu benutzen. Jugendliche unter 16 Jahren dürfen den Rasenmäher nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen. Mähen Sie niemals während Personen, insbesonders Kinder, oder Tiere in der Nähe sind.

Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Nach der Einnahme von Alkohol, von Medikamenten, die das Reaktionsvermögen beeinträchtigen oder von Drogen darf nicht mit dem Rasenmäher gearbeitet werden.

Vor der erstmaligen Benutzung soll die Einweisung durch den Verkäufer oder einen anderen Fachkundigen erfolgen.

Achtung!

Der Rasenmäher ist nur zum Rasenmähen bestimmt, anderweitige Anwendung ist nicht gestattet und kann gefährlich sein oder zu Schäden am Gerät führen.

Unfallgefahr!

Wegen körperlicher Gefährdung des Benutzers darf der Rasenmäher unter anderem nicht eingesetzt werden, wie zum Beispiel (unvollständige Aufzählung): zum Trimmen von Büschen, Hecken und Sträuchern, zum Schneiden von Rankgewächsen, zur Rasenpflege auf Dachbepflanzungen und in Balkonkästen, zum Reinigen von Gehwegen (Absaugen - Fortblasen - Schneeräumen),

zum Häckseln und Zerkleinern von Baum- und Heckenabschnitten, zum Einebnen von Bodenerhebungen wie z.B. Maulwurfshügel, zum Transportieren von Schnittgut, außer im dafür vorgesehenen Grasfangkorb.

Vorbereitende Maßnahmen

- Während des Mähens sind immer festes

Schuhwerk und lange Hosen zu tragen. Mähen Sie nicht barfüßig oder in Sandalen.

- Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und sonstige Fremdkörper, die von dem Gerät hochgeschleudert werden können. - Vor dem Gebrauch ist immer durch Sichtkontrolle zu überprüfen, ob sich Schneidwerkzeug, Befestigungsschrauben und die gesamte Schneideinheit in einwandfreiem Zustand befinden.

- Achtung! Stromschlag - gefahr!

Besonders wichtig für die elektrische Sicherheit sind Netzkabel, Netzstecker, Ein/Ausschalter und Anschlussleitung. Beschädigte Kabel, Kupplungen und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden, um sich nicht der Gefahr eines elektrischen Schlages auszusetzen. Daher Anschlussleitung regelmäßig auf Anzeichen einer Beschädigung oder Alterung (Brüchigkeit) überprüfen.

- Benutzen Sie niemals den Mäher mit beschädigten Schutzeinrichtungen, Schutzgittern, ohne funktionierende Motor -bremse oder ohne angebaute Schutzein -richtungen, z. B. ohne Auswurfklappe bzw. ohne Grasfangeinrichtung. - Verwenden Sie aus Sicherheitsgründen immer einen unbeschädigten Grasfangkorb.

• Die am Gerät installierten Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden, z.B. Anbinden eines Schalthebels am Lenkholm.
• Das Gerät nur an Personen weitergeben (verleihen), die mit diesem Modell und seiner Handhabung grundsätzlich vertraut sind. Stets die Gebrauchsanleitung mitgeben.
• Bitte beachten Sie die kommunalen Vorschriften für die Betriebszeiten von motorbetriebenen Gartengeräten.

Verhalten beim Rasenmähen

- Dritte aus dem Gefahrenbereich fernhalten.

• Zum Starten das Gerät auf eine ebene Fläche stellen. Beim Starten des Motors darf das Gerät nicht gekippt werden.

• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.

• Mähen Sie kein nasses Gras und nicht bei Regen. Durch nasses Gras erhöht sich die Unfallgefahr (verminderte Standhaftung des Bedieners).

• Mähen Sie nur bei Tageslicht oder bei guter Beleuchtung.
• Führen Sie das Gerät nur im Schritttempo. Durch schnelles Führen des Gerätes steigt die Verletzungsgefahr durch Stolpern, Ausrutschen usw.
• Achten Sie immer auf einen guten Stand an Hängen. Vermeiden Sie das Mähen an übermäßig steilen Hängen, um den Verlust der Kontrolle über das Gerät zu vermeiden.
• Mähen Sie quer zum Hang, niemals auf- oder abwärts, um bei eventuellem Verlust der Kontrolle über das Gerät nicht zusätzlich vom laufendem Rasenmäher überrollt zu werden.
• Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern, um den Verlust der Kontrolle zu vermeiden.

- Aus Sicherheitsgründen darf das Gerät nicht an Hängen mit einer Steigung über 25° (46,6 %) eingesetzt werden. Verletzungsgefahr! 25° Hangneigung ent - sprechen einem vertikalen Anstieg von 46,6 cm bei 100 cm horizontaler Länge.

max. 25° 100 46,6

- Achtung!

Üben Sie besondere Vorsicht beim Rückwärtsbewegen und beim Ziehen des Rasenmähers. Stolpergefahr!

• Seien Sie besonders vorsichtig, wenn Sie den Mäher umkehren oder ihn zu sich heranziehen.
• Stellen Sie den Motor ab, wenn der Mäher beim Transport über andere Flächen als Gras anzukippen ist, und wenn Sie den Mäher zur Mähfläche hin- und wieder wegschieben.

- Öffnen Sie nie die Auswurfklappe und/

oder nehmen Sie nie den Grasfangkorb ab, solange das Mähmes ser läuft. Umlaufendes Messer kann zu Verletzungen führen.

• Häufige Einschaltvorgänge innerhalb kurzer Zeit, insbesondere ein „Spielen“ am Einschalter sind zu vermeiden. Gefahr der Motorüberhitzung.
• Aufgrund der von diesem Gerät verursachten Spannungsschwankungen beim Hochlauf können bei ungünstigen Netzverhältnissen andere am gleichen Stromkreis angeschlossene Einrichtungen gestört werden. In diesem Fall sind angemessene Maßnahmen durchzuführen (z. B. Anschluss an einen anderen Stromkreis als die betroffene Einrichtung, Betrieb des Gerätes an einem Stromkreis mit einer niedrigeren Impedanz).
• Befestigen Sie niemals Gegenstände am Lenker (z.B Arbeitskleidung). Verlängerungskabel dürfen nicht um den Lenker gewickelt werden.

- Achtung!

Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Berühren Sie niemals das umlaufende Messer. Halten Sie sich immer entfernt von der Auswurföffnung. Der durch die Führungsholme gegebene Sicher - heitsabstand ist stets einzuhalten.

Verletzungsgefahr!

• Heben Sie oder tragen Sie niemals einen Mäher mit laufendem Motor oder mit angeschlossener Netzleitung.
• Schalten Sie den Motor aus und ziehen Sie den Netzstecker ab:
• Bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen;

• Wenn das Schneid - werkzeug auf einen Fremd körper getroffen ist. Das Schneid - werkzeug muss auf eventuelle Beschädigungen überprüft werden;

• bevor Sie den Mäher überprüfen, reinigen oder Arbeiten an ihm durchführen;

• falls der Mäher anfängt, ungewöhnlich stark zu vibrieren. Eine sofortige Überprüfung des Schneidwerkzeuges ist erforderlich;
• bevor Sie das Gerät verlassen bzw. wenn das Gerät unbeaufsichtigt ist;
• bevor Sie das Gerät anheben oder tragen;
• vor dem Transport.

- Achten Sie auf den Nachlauf des Scheidwerk - zeuges, der bis zum Stillstand wenige Sekunden beträgt.

Wartung und Reparaturen

Vor allen Arbeiten am Gerät, vor dem Einstellen oder Säubern des Mähers oder vor dem Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist, den Mäher ausschalten und den Netzstecker ziehen.

Nur Wartungsarbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind.

Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

VIKING empfiehlt

Wartungsarbeiten und Reparaturen nur beim VIKING Fachhändler durchführen zu lassen.

VIKING Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Nur hochwertige Werkzeuge, Zubehöre und Ersatzteile verwenden.

Ansonsten kann die Gefahr von Unfällen mit

Personenschäden oder Schäden am Gerät bestehen.

VIKING empfiehlt VIKING Original Werkzeuge, Zubehöre und Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

VIKING Original Ersatzteile erkennt man an der VIKING Ersatzteilnummer, am Schriftzug VIKING und gegebenenfalls am VIKING Ersatzteilkennzeichen.

Auf kleinen Teilen kann das Zeichen auch allein stehen.

• Halten Sie alle Muttern, Bolzen und Schrauben fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet.
• Sollte das Schneidwerk -zeug oder der Rasen -mäher auf ein Hindernis bzw. einen Fremdkörper gestoßen sein, ist der Motor abzustellen, der Netzstecker zu ziehen und eine sachkundige Untersuchung durchzuführen.
• Der Rasenmäher darf mit beschädigter oder verbogener Kurbelwelle nicht in Betrieb genommen werden.

Verletzungsgefahr durch defekte Teile!

• Prüfen Sie regelmäßig die Gras fang einrichtung auf Verschleiß, Beschädigung oder Verlust der Funktionsfähigkeit.
• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.
• Unleserlich gewordene Gefahren- und Warnhinweise am Gerät sind zu erneuern. Ihr VIKING-Fachhändler hält Ersatzklebeschilder bereit.

Warnung - Gefahren durch den elektrischen Strom

• Das Kabel ist beim Mähen vom Messer fernzuhalten.
• Ausschließlich feuchtigkeitsisiolierte Verlängerungskabel für den Außenbereich benutzen (siehe Punkt: In Betrieb nehmen).

- Obwohl der Antriebsmotor gegen Spritzwasser

geschützt ist, darf mit dem Rasenmäher nicht bei Regen und auch nicht bei nasser Umgebung gearbeitet werden.

• Gerät nicht ungeschützt im Regen stehen lassen.
• Anschlussleitung an Stecker und Steckbuchsetrennen und nicht an den Anschlussleitungen ziehen.
• Beim Betrieb des Mähers im Freien muss die Steckdose mit einem Fehlerstrom-Schutzschalter (Auslösestrom max. 30 mA) ausgerüstet sein bzw. beim Anschluss ein solcher zwischengeschaltet werden. Nähere Auskünfte gibt der Elektroinstallateur.

Symbol-Beschreibung (1)

Achtung!

Vor Inbetriebnahme Gebrauchsanleitung lesen.

Verletzungsgefahr! Dritte aus dem Gefahrenbereich fernhalten.

Verletzungsgefahr! Vorsicht vor scharfem Mähmesser. Das Mähmesser läuft nach dem Ausschalten wenige Sekunden nach (Motor-/Messerbremse). Vor Arbeiten am Schneidwerkzeug, vor Wartungs- und Reinigungsarbeiten, vor dem Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist und vor dem Verlassen des Geräts den Motor ausschalten und Netzstecker ziehen.

Stromschlaggefahr! Anschlusskabel von Schneidwerkzeug fernhalten.

Lieferumfang

Pos. Bezeichnung Stk.

1 Grundgerät 1
2 Kabelknickschutz ME 545, ME 545 C 1 ME 545 V 2

3 Flachrundschraube 2
4 Drehgriff 2
5 Kabelführung 2 (ME 545 C, ME 545 V)
6 Grasfangkorboberteil 1
7 Grasfangkorbunterteil 1
8 Bolzen 2
9 Kabelclip 2 (ME 545)
10 Scheibe 2 (ME 545)
• Gebrauchsanleitung 1

Gerät betriebsbereit machen

HINWEIS

Zur Ausführung dieser Arbeiten das Gerät auf einen ebenen und festen Untergrund stellen.

Lenker montieren

Lenker montieren:

A= Lenker auf beide Lenkerunterteile aufstecken.
3= Flachrundschrauben von innen nach außen durch Bohrungen stecken und mit
4= Drehgriffen festschrauben.

HINWEIS

Die Freidrehungen in den Gewinden verhindern ein selbständiges, gänzliches Abschrauben der Drehgriffe von den Schrauben (Verliersicherung).

① Kabelknickschutz links montieren:

HINWEIS

Kabelknickschutz (2) nur wie abgebildet montieren.

Seilzüge und Kabel müssen unter dem Lenker geführt werden.

Gegebenenfalls Drehgriff

(4) vor der Montage lockern.

Alle Seilzüge und Kabel in

2= Kabelknickschutz einlegen. Kabelknickschutz zuerst in die

11= obere Bohrung des Lenkerunterteils einfädeln. Anschließend Kabelknickschutz im

12= unteren Langloch des Lenkerunterteils einrasten lassen.

② Kabelknickschutz rechts montieren:

HINWEIS

Beim Modell ME 545 verlaufen auf der rechten Lenkerseite keine Seilzüge. Deshalb ist bei diesem Rasenmäher nur der linke Kabelknickschutz (2) zu montieren.

Die Montage des

2= Kabelknickschutzes rechts erfolgt auf die gleiche Weise wie auf der linken Seite.

Lenker umklappen:

ACHTUNG

Verletzungsgefahr!

Gerät vor dem Umklappen abstellen und Netzanschlussleitung abziehen;

Der Lenkeroberteil darf nicht belastet werden (z.B. mit über den Lenker gehängter Arbeitskleidung).

Klemmgefahr!

Durch das Lösen der Drehgriffe kann der Lenkeroberteil umklappen. Halten Sie deshalb den Lenkeroberteil (A) an der höchsten Stelle mit einer Hand, während Sie die Drehgiffe aufschrauben.

Zum Reinigen des Gerätes, zum platzsparenden Transportieren und Aufbewahren den Lenkeroberteil umklappen:

4= Drehgiffe so weit auf- schrauben, bis sich diese in den Freidrehungen leicht hin und her bewe- gen.

- Lenkeroberteil umklappen und auf dem Gehäuseunterteil aufliegen lassen.

Lenkeroberteil

R= Hebel Motorstopp

S= Startknopf

T= Hebel Fahrantrieb ME 545 V

U= Hebel Vario-Antrieb ME 545 V

V= Zugentlastung Anschlusskabel

W= Netzanschluss

Kabelführung montieren

ME 545 C, ME 545 V:

5= Kabelführung in die Ausnehmung am

X= Gehäuse stecken und zum Lenkeroberteil drehen.

Darauf achten, dass alle Kabel in der Kabelführung liegen.

Kabelführung mit leichtem Druck in den beiden vorge sehenen Bohrungen einrasten lassen.

ME 545:

Kabel mit

9= Kabelclips am Lenkeroberteil befestigen.

Grasfangkorb montieren

6= Grasfangkorboberteil auf

7= Grasfangkorbunterteil aufsetzen.

8= Bolzen von innen durch die vorgesehenen Öffnungen drücken. Das Grasfangkorb - oberteil durch leichten Druck im Grasfangkorb - unterteil einrasten lassen.

Höhenverstellung Lenker

Die Arbeitshöhe des Lenkers kann in den Positionen I (nieder),

II (mittel) und

III (hoch) eingestellt werden:

J= Drehgriff

Lenkerhöhenverstellung durch Drehen im Gegenuhrzeigersinn (ca. fünf Um drehungen) lösen.

A= Lenkeroberteil mit beiden Händen fassen und durch Auf- oder Abbewegen in die gewünschte Position bringen.

HINWEIS

Auf eine identische Einstellung des Lenkers links und rechts achten.

J= Drehgriff im Uhrzeigersinn wieder festdrehen.

Zentrale Schnitt - höhenverstellung

ACHTUNG

Verletzungsgefahr!

Vor dem Verstellen der Schnitthöhe muss der Motor abgestellt werden. Auf ausreichend Abstand der Füße zum Schneid -werk zeug achten.

Es können sieben verschiedene Schnitthöhen zwischen 25 mm und 80 mm eingestellt werden.

Stufe 1 = niedrigste Schnitthöhe

Stufe 7 = höchste Schnitthöhe

I= Verstellhebel für die zentrale Höhenverstellung befindet sich an der linken Seite des Gerätes (siehe Abbildung).

Gerät am

Y= Griff fassen und den

I= Verstellhebel nach oben ziehen und halten, um den Rastmechanismus zu lösen.

- Gewünschte Schnitthöhe durch Auf- oder Abbe wegen des Gerätes einstellen.

Diese kann an der

H= Schnitthöhenanzeige abgelesen werden.
I= Verstellhebel wieder loslassen und Höhen - verstellung einrasten lassen.

Grasfangkorb ein- und aushängen

ACHTUNG

Verletzungsgefahr!

Vor dem Einhängen und Aushängen des Grasfangkorbes muss der Motor abgestellt werden.

Einhängen:

M= Auswurfklappe öffnen und halten.

Der Grasfangkorb wird mit den

8= Ausnehmungen im Grasfangkorb an der
9= Aufnahme am Gerät eingehängt.
M= Auswurfklappe von Hand wieder schließen.

Aushängen:

M= Auswurfklappe öffnen und halten.
Grasfangkorb nach oben anheben, von der
9= Aufnahme aushängen und entfernen.
M= Auswurfklappe von Hand wieder schließen.

Hinweise zum Rasenmähen

HINWEIS

Einen schönen und dichten Rasen erhält man durch häufiges Mähen und Kurzhalten des Rasens.

Nicht zu kurz mähen bei heißem und trockenem Klima, da der Rasen ansonsten von der Sonne verbrannt und unansehnlich wird!

Mit einem scharfen Messer ist das Schnittbild schöner als mit einem abgestumpften. Daher regelmäßig schärfen (VIKING-Fachhändler).

ACHTUNG

Verletzungsgefahr!

Eventuelle Kabelknäuel sofort entwirren.

Bei Verwendung einer Kabeltrommel muss die Anschlussleitung ganz abgerollt sein, sonst kann durch elektrischen

Widerstand Leistungs verlust und Überhitzung entstehen.

Führen Sie die

Anschlussleitung beim Mähen hinter sich.

Anschlussleitungen können versehentlich beim Mähen abgeschnitten werden und bergen deshalb ein hohes Unfallrisiko. Daher nur so mähen, dass die Anschlussleitung immer sichtbar in der bereits gemähten Rasenfläche liegt.

Mähen an Hanglagen

10

Aus Sicherheitsgründen soll der Rasenmäher nur bis zu einer Hangneigung von 25° eingesetzt werden. 25° (46,6%) Hangneigung entsprechen einem vertikalen Anstieg von 46,6 cm bei 100 cm horizontaler Strecke.

Richtige Belastung des Motors

Den Rasenmäher nicht in hohem Gras bzw. nicht in niedrigster Schnitthöhe einschalten.

Der Rasenmäher darf nur so stark beansprucht werden, dass die Motordrehzahl dabei nicht wesentlich absinkt. Bei absinkender Drehzahl höhere Schnitthöhen-Einstellung wählen und/oder die Vorschubgeschwindigkeit reduzieren.

Thermischer Motor- Überlastschutz

Tritt beim Arbeiten eine Überlastung des Motors auf, schaltet der eingebaute thermische Überlastschutz den Motor selbständig ab. Ursachen für eine Überlastung:

• mähen von zu hohem Gras oder bei zu tief eingestellter Schnitthöhe
• zu hohe Vorschubgeschwindigkeit
• nicht geeignete oder zu lange Anschlußleitung (Spannungsabfall) (siehe Kapitel „Gerät elektrisch anschließen“)
• unzureichende Reinigung der Kühlluftführung (Ansaugschlitze)

Wiederinbetriebnahme:

Nach einer Abkühlzeit von ca. 10 min. (abhängig von der Umgebungstemperatur) das Gerät wieder normal in Betrieb nehmen (siehe Kapitel „In Betrieb nehmen“)

Wenn das Mähmesser blockiert

Sofort Motor abstellen und Netzstecker ziehen. Danach die Ursache der Störung beseitigen.

Gerät in Betrieb nehmen

ACHTUNG

• Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und sonstige Fremdkörper
• Starten Sie den Motor nach Anweisung.
• Seien Sie besonders vorsichtig, wenn Sie den Mäher umkehren oder ihn zu sich heranziehen.
• Verletzungsgefahr! Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile.
• Während des Mähens sind immer festes Schuhwerk und lange Hosen zu tragen. Mähen Sie nicht barfüßig oder in Sandalen.
• Mähen Sie nicht während Personen, insbesonders Kinder, oder Tiere in der Nähe sind.

Gerät elektrisch anschließen

Netzspannung und Betriebsspannung müssen übereinstimmen (siehe Typenschild).

Die Spannung im Leitungsnetz muss mit der angegebenen Nennspannung des Gerätes übereinstimmen. Die Netzanschlussleitung muss ausreichend abgesichert sein (siehe Kapitel „Technische Daten“).

Als Anschlussleitungen dürfen nur Leitungen verwendet werden, die nicht leichter sind als Gummi - schlauchleitungen H07 RN-F DIN/VDE 0282 und einen Mindestquerschnitt von 3 x 1,5 mm² bis zu 25 m bzw. 3 x 2,5 mm² bis 50 m aufweisen.

Die Kupplungen der Anschlusskabel müssen aus Gummi oder gummiüberzo-gen sein und der Norm DIN/VDE 0620 entsprechen.

Dieses Gerät ist für den Betrieb an einem Stromversorgungsnetz mit einer Systemimpedanz Z_max am Übergabepunkt (Hausanschluss) von maximal 0,47 Ohm (bei 50Hz) vorgesehen.

Der Anwender hat sicherzustellen, dass das Gerät nur an einem Stromversorgungsnetz betrieben wird, das diese Anforderungen erfüllt. Wenn nötig, kann die Systemimpedanz beim lokalen Energieversorgungsunter - nehmen erfragt werden.

Zugentlastung

Während der Arbeit verhin - dert die Zugentlastung ein ungewolltes Abziehen der Anschlussleitung und dadurch eine mögliche Beschädigung des Netzanschlusses am Gerät. Daher muss das An schluss - kabel durch die Zugent - lastung geführt werden.

Mit dem

10= Anschlusskabel eine Schlaufe bilden und durch die

11= Öffnung führen. Die Schlaufe über den

12= Haken stülpen und festziehen.

Rasenmäher einschalten

HINWEIS

Den Motor nicht in hohem Gras bzw. in tiefster Schnitt -höhe starten, da dies ein er schwertes Starten bedeutet.

Schritt 1:

S= Startknopf drücken und halten.

Schritt ②:

R= Hebel Motorstopp zum Lenker drücken und halten.

- Startknopf kann nach Betätigen des Hebels Motorstopp wieder losgelassen werden.

Rasenmäher ausschalten

R= Hebel Motorstopp loslassen. Motor und Mähmesser kommen innerhalb kurzer Auslaufzeit zum Stillstand.

ACHTUNG

Verletzungsgefahr!

Bei Verlassen des Rasenmähers immer den Netzstecker ziehen!

Fahrantrieb ein - schalten ME 545 V

HINWEIS

Der Fahrantrieb funktioniert nur bei laufendem Motor. Der Hebel Vario-Antrieb (U) darf bei stillstehendem Motor nicht betätigt werden, da dies zu einer Beschädigung des Antriebsmechanismus führen kann (Hebel ist blockiert).

Schritt ①:

T= Hebel Fahrantrieb zum Lenker ziehen und halten. Der Antrieb des Gerä setzt ein.

Schritt ②:

Zum stufenlosen

Erhöhen der Geschwin - digkeit den

U= Hebel Vario-Antrieb nach hinten ziehen; zum Verringern der Geschwindigkeit den Hebel nach vorne drücken.

Antriebsgeschwindigkeit: Stufenlos von 2,4 km/h bis 4,0 km/h

HINWEIS

Die Geschwindigkeit des Vario-Antriebs kann während der Fahrt, ohne den Fahrantrieb auszu - schalten, beliebig geregelt werden.

Fahrantrieb ausschalten

Zum Ausschalten des Fahrantriebes den

T= Hebel Fahrantrieb loslassen.

Füllstandsanzeige

16

Der Grasfangkorb ist mit einer

N= Füllstandsanzeige am Fangkorboberteil ausgestattet.

Der Luftstrom, der durch die Rotation des Mähmessers entsteht und für die Befüllung des Grasfan korbes sorgt, hebt die Füllstandsanzeige an:

Der Grasfangkorb wird mit Schnittgut befüllt.

Füllt sich der Grasfangkorb mit Gras verringert sich dieser Luftstrom und die Füllstands - an zeige senkt sich:

Der Grasfangkorb ist voll und muss entleert werden (siehe Kapitel „Grasfangkorb entleeren“).

Vor dem Entleeren des Grasfangkorbes muss unbedingt der Motor ausgeschaltet werden.

HINWEIS

Ein vollständig gefüllter Grasfangkorb kann bis zu 16 kg wiegen.

- Grasfangkorb vom Gerät aushängen (siehe Kapitel „Grasfangkorb ein- und aushängen“).

Den Grasfangkorb an der

13= Verschlusslasche öffnen und das

5= Grasfangkorboberteil nach oben aufklappen.

18

Den gefüllten

K= Grasfangkorb nach hinten umklappen. Durch den

14= Haltegriff (Grasfang korb oberteil) und den

15= Haltegriff (Grasfangkorb - unterteil) kann der Grasfangkorb gut festgehalten und bequem entleert werden.

Wartung

ACHTUNG

Verletzungs - gefahr!

Um ein unbeab -sichtigtes Starten des Motors zu verhin dern, vor allen Wartungs- und Reinigungsarbeiten und vor Arbeiten am Mähmesser unbedingt das Netzkabel abziehen.

Verletzungsgefahr! Nur mit Hand- schuhen arbeiten.

Berühren Sie das Mähmesser nie, ehe es nicht stillsteht.

Sollten Ihnen notwendige Kenntnisse oder Hilfsmittel fehlen, wenden Sie sich immer an einen Fach händler.

VIKING empfiehlt Wartungsarbeiten und Reparaturen nur beim VIKING Fachhändler durchführen zu lassen.

VIKING empfiehlt VIKING Original-Ersatzteile zu verwenden.

Gerät reinigen

Wartungsintervall: Nach jedem Einsatz

Gerät nach jedem Einsatz gründlich reinigen. Eine pflegliche Behandlung schützt das Gerät vor Schäden und verlängert die Nutzungsdauer.

Die Kühlluftführung (Ansaugschlitz) zwischen Motorhaube und Gehäuseunterteil von Verschmutzungen reinigen um ausreichende Motor kühlung zu gewährleisten.

Das Mähmesser reinigen.

Mäherunterseite mit Bürste und Wasser säubern. Angesetzte Grasrückstände im Gehäuse und im Auswurfschacht vorab mit einem Holzstab lösen.

Niemals Strahlwasser auf Motorteile, Dichtungen, Lagerstellen und elektrische Bauteile wie Schalter richten. Teure Reparaturen wären hier die Folge.

Benutzen Sie keine aggressiven Reinigungsmittel. Solche Reiniger können Kunststoffe und Metalle beschädigen, was den sicheren Betrieb Ihres VIKING-Geräts beeinträchtigen kann.

Sollten Sie Verschmutzungen nicht mit Wasser, mit einer Bürste oder mit einem Tuch entfernen können, empfiehlt VIKING die Verwendung eines Spezialreinigers (z.B. STIHL Spezialreiniger).

ACHTUNG

Verletzungsgefahr!

Vor dem Hochkippen den Mäher auf einen festen, waagrechten und ebenen Untergrund stellen und die höchste Schnittstufe (Stufe 7) einstellen, da der Mäher sonst wieder nach vorne kippen könnte.

HINWEIS

Bei Reinigungs- und Wartungsarbeiten Mäher an der Vorderseite hochkippen. Vor dem Hochkippen den Grasfangkorb aushängen, den Lenkeroberteil umklappen (siehe Kapitel „Lenker montieren“) und die Auswurfklappe anheben.

Elektromotor, Räder und Getriebe

Der Elektromotor ist wartungsfrei.

Die Kugellager der Räder sind wartungsfrei.

Das Vario-Getriebe (ME 545 V) ist wartungsfrei.

Lenkeroberteil

Wartungsintervall: Vor jedem Einsatz

Der Lenkeroberteil ist mit einer Isolierschicht überzogen. Falls diese beschädigt werden sollte, muss der Lenkeroberteil ausgetauscht werden.

Verletzungsgefahr durch elektrischen Schlag!

Mähmesser warten

ACHTUNG

Verletzungsgefahr!

Sollten Ihnen notwendige Kenntnisse oder Hilfsmittel fehlen, wenden Sie sich immer an einen Fach - händler (VIKING empfiehlt den VIKING Fachhändler). VIKING empfiehlt VIKING Original-Ersatzteile zu verwenden.

Wartungsintervall: Vor jedem Einsatz

Rasenmäher in Reinigungsposition hochkippen.

- Mähmesser reinigen und auf Beschädigungen (Kerben oder Risse) und Verschleiß kontrollieren und gegebenenfalls tauschen.

Verschleißgrenzen:

Die Messerstärke muss an jeder Stelle zumindest 2 m m betragen. (Überprüfung mittels Messschieber).

Die Schneiden dürfen beim Schärfen maximal um 5 m m zurück geschliffen werden. Zur Überprüfung ein

22= Lineal an die vordere Messerkante anlegen und den Verschleiß kontrollieren.

ACHTUNG

Ist am Rasenmäher nicht das mitgelieferte Messer montiert, sondern z.B. das als Sonderzubehör erhältliche Mulchmesser, gelten dementsprechend andere Verschleißgrenzen.

ACHTUNG

Verletzungsgefahr!

Ein verschlissenes Messer kann abbrechen und schwere Verletzungen verursachen. Die Anweisungen zur Messerwartung sind deshalb jedenfalls einzuhalten.

Messer werden je nach Einsatzort und Einsatzdauer unterschiedlich stark abgenutzt. Wenn Sie das Gerät auf sandigem Untergrund bzw. häufig unter trockenen Bedingungen einsetzen, wird das Messer stärker beansprucht und verschleißt überdurch -schnittlich schnell.

Beim Tausch des Mähmessers immer auch Messerschraube (18) erneuern.

Mähmesser demontieren

Verletzungsgefahr! Nur mit Hand - schuhen arbeiten.

Zur Demontage einen

16= Holzklotz (ca. 60x60mm) zum Gegenhalten des
17= Mähmessers verwenden.
18= Messerschraube mit einem Schrauben - schlüssel SW 24 aus - schrauben.
17= Mähmesser abnehmen.

Mähmesser schärfen

Das Mähmesser muss unter Beachtung folgender Punkte nachgeschärft werden:

• Mähmesser beim Schleifen kühlen, z. B. mit Wasser. Eine Blaufärbung darf nicht auftreten, da sonst die Schneidhaltigkeit vermindert wird.
• Messer gleichmäßig schärfen, um Vibrationen durch Unwucht zu vermeiden.

ACHTUNG

Verletzungsgefahr!

Messer vor dem Einbau auf Be schädigungen kontrollieren.

Das Messer muss erneuert werden, wenn Kerben oder Risse erkennbar sind, wenn die Schneiden mehr als 5 mm zurückgeschärft sind oder wenn das Messer an einer Stelle dünner als 2 mm ist (Verschleißgrenzen).

Der Schärfwinkel der Messerschneide beträgt 30°.

Wuchtheit Mähmesser prüfen

19= Schraubenzieher durch
20= Mittelbohrung des
17= Mähmessers führen und Mähmesser waagerecht ausrichten.

Wenn das Mähmesser richtig ausgewuchtet ist, bleibt es in der waagerechten Lage.

- Wenn sich das Mähmesser nach einer Seite neigt, diese Seite nachschleifen, bis das Gleichgewicht hergestellt ist.

Mähmesser montieren

Seilzugeinstellung Fahrantrieb

Verletzungsgefahr! Nur mit Hand - schuhen arbeiten.

17= Mähmesser mit den hochgebogenen Flügeln nach oben montieren.
Zur Montage einen
16= Holzklotz (ca. 60x60mm) zum Gegenhalten des Mähmessers verwenden.
18= Messerschraube mit einem Drehmoment von 10 - 15 Nm festziehen.

ACHTUNG

Verletzungsgefahr!

Das vorgeschriebene Anziehmoment der Messerschrauben von 10 - 15 Nm ist genau einzuhalten, da die sichere Befestigung des Schneidwerkzeuges davon abhängt.

Messerschraube (18) zusätzlich mit Loctite 243 sichern.

Wartungsintervall: Nach Bedarf (Antrieb setzt bei gezogenem Hebel Fahrantrieb nicht ein)

Die Spannung des Seilzuges ist werkseitig richtig eingestellt. Es kann jedoch vorkommen, dass der Seilzug nach längerer Nutzungsdauer nachgestellt werden muss.

Die Einstellung erfolgt mittels einer links am Lenkeroberteil befindlichen

21= Verstellschraube.

Richtige Einstellung:

Den Antriebshebel betätigen und den Rasenmäher gleichzeitig nach hinten ziehen.

Ab ca. einem Drittel des He - belweges müssen die An - triebsräder blockieren.

Durch Drehen der

21= Verstellschraube in Richtung “+” wird die Spannung des Seilzuges erhöht, Drehen in Richtung “-” verringert die Spannung.

ACHTUNG

Verletzungsgefahr!

Blockieren beim Zurück - ziehen die Antriebsräder bereits bei nicht betätigtem Antriebs hebel ist der Seilzug falsch eingestellt und der Antrieb des Mähers permanent eingeschaltet. Der Mäher kann sich dadurch bereits beim Starten ungewollt in Bewegung setzen und es kann zu Personen- oder Sachschäden kommen.

Die Einstellung muss wieder - holt werden (evtl. einen Fach - händler aufsuchen, VIKING empfiehlt den VIKING Fachhändler).

Aufbewahrung (Winterpause)

Der Raum zur Aufbewahrung soll trocken und staubarm sein. Außerdem soll der Mäher außer Reichweite von Kindern aufbewahrt werden.

Eventuelle Störungen am Gerät sind grundsätzlich vor der Einlagerung zu beheben, damit sich dieses stets in einem betriebssicheren Zustand befindet.

Bei längerer Stilllegung des Mähers (Winterpause) die nachfolgenden Punkte beachten:

• Alle äußeren Teile des Gerätes sorgfältig reinigen.
• Sämtliche beweglichen Teile gut einölen bzw. einfetten.

Umweltschutz

Rasenschnitt gehört nicht in den Müll, sondern soll kompostiert werden. Verpackungen,

Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Die getrennte, umweltgerechte Entsorgung von Materialresten fördert die Wiederverwendbarkeit von Wertstoffen. Aus diesem Grund ist nach Ablauf der gewöhnlichen Gebrauchs - dauer das Gerät der Wert - stoff sammlung zuzuführen.

Übliche Ersatzteile

Mähmesser

6340 702 0100

HINWEIS

Die Befestigungselemente des Mähmessers (z.B. Messerschraube, Sicherungsscheibe) müssen beim Messertausch bzw. bei der Messermontage ersetzt werden. Ersatzteile sind beim VIKING Fachhändler erhältlich.

Verschleiß minimieren und Schäden vermeiden

Wichtige Hinweise zur Wartung und Pflege, hier für die Produktgruppe

Rasenmäher Elektro

Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schäden oder übermäßigem Verschleiß an Ihrem VIKING-Gerät:

1. Verschleißteile

Manche Teile des VIKING-Gerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden.

Dazu gehören u.a.:

• Messer
• Fangkorb
• Scheuerleisten
• Keilriemen (ME 545 V)

2. Einhaltung der Vorgaben dieser

Gebrauchsanleitung

Benutzung, Wartung und Lagerung des VIKING-Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten.

Dies gilt insbesondere für:

• nicht ausreichend dimensionierte Zuleitung (Querschnitt)
• falscher elektrischer Anschluss (Spannung)
• nicht von VIKING freigegebene Veränderungen am Produkt
• Die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind.
• nicht bestimmungsgemäße Verwendung des Produktes
• Einsatz des Produktes bei Sport- oder Wettbewerbs-Veranstaltungen
• Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen

3. Wartungsarbeiten

Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen. VIKING empfiehlt Wartungs - arbeiten und Reparaturen nur beim VIKING Fachhändler durchführen zu lassen.

VIKING Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt, können Schäden auftreten, die der Benutzer zu verantworten hat.

Dazu zählen unter anderem:

• Schäden am Antriebsmotor infolge unzureichender Reinigung der Kühlluftführung (Ansaugschlitze)
• Korrosions- und andere Folgeschäden durch unsachgemäße Lagerung
• Schäden am Gerät durch die Verwendung von qualitativ minderwertigen Ersatzteilen.
• Schäden infolge nicht rechtzeitig oder unzu - reichend durchgeführter Wartung bzw. Schäden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhändlern durchgeführt wurden.

Fehlersuche

Störung	Mögliche Ursache	Abhilfe Seite Bild
- Motor läuft nicht an	- Keine Netzspannung- Anschlusskabel/ Stecker bzw. Steckerkupplung oder Schalter defekt- Startknopf nicht gedrückt- Thermischer Motor-Überlastschutz hat ausgelöst- Mähergehäuse ist verstopft	- Absicherung überprüfen- Überprüfen, ggf. auswechseln- Startknopf drücken- Abkühlzeit abwarten und erneut versuchen zu starten- Mähergehäuse reinigen (zum Reinigen Netzstecker ziehen)	9×108, 9, ×11	1116
- Häufig auslösende Netzsicherung	- nicht geeignete Anschlussleitung- Netzüberlastung- Gerät ist überlastet durch Mähen von zu hohem oder zu feuchtem Gras	- Geeignete Anschlussleitung verwenden- Gerät an einen anderen Stromkreis anschließen- Die Schnitthöhe und die Mähgeschwindigkeit den Mähbedingungen anpassen	997, 9	7
- Starke Vibrationen während des Betriebes	- Die Messerschraube ist lose- Die Motorbefestigung ist lose- Das Messer ist durch falsches Nachschleifen oder Bruch unwucht	- Messerschraube anziehen- Schrauben Motorbefestigung anziehen- Messer nachschleifen (wuchten) oder ersetzen	12, ✗×12, ✗	1918, 19
- Kein Antrieb beim Ziehen des Hebel Fahrantrieb (bei ME 545 V)	- Seilzug Fahrantrieb falsch eingestellt- Keilriemen verschlissen- Seilzug Fahrantrieb defekt (z.B. geknickt)- Getriebe ist defekt	- Seilzug Fahrantrieb nachstellen- Keilriemen ersetzen- Seilzug Fahrantrieb ersetzen- Getriebe ersetzen	13×××	20

siehe Gebrauchsanleitung-Motor
✗ evtl. einen Fachhändler aufsuchen, VIKING empfiehlt den VIKING Fachhändler.

Störung	Mögliche Ursache	Abhilfe Seite Bild
- Geschwindigkeitsregelung Vario-Antrieb funktioniert nicht (bei ME 545 V)	- Hebel in falsche Richtung bewegt- Seilzug Vario-Antrieb ausgesprungen oder defekt	- Hebel in richtige Richtung bewegen- Seilzug Vario-Antrieb einhängen oder ersetzen	10	13
- Unsauberer Schnitt, Rasen wird gelb	- Mähmesser ist abgestumpft oder verschlissen- Die Vorschubgeschwindigkeit ist im Verhältnis zur Schnitthöhe zu groß	- Mähmesser nachschleifen oder ersetzen- Vorschubgeschwindigkeit verringen und/oder richtige Schnitthöhe wählen	12,7	197
- Erschwertes Starten oder die Motorleistung lässt nach	- Mähen von zu hohem oder zu feuchtem Gras- Mähergehäuse ist verstopft	- Die Schnitthöhe und die Mähgeschwindigkeit den Mähbedingungen anpassen- Mähergehäuse reinigen (zum Reinigen Netzstecker ziehen)	711	716
- Auswurfkanal verstopft	- Mähmesser ist verschlissen- Mähen von zu hohem oder zu feuchtem Gras	- Mähmesser ersetzen- Die Schnitthöhe und die Mähgeschwindigkeit den Mähbedingungen anpassen	12,7	197

siehe Gebrauchsanleitung-Motor
✗ evtl. einen Fachhändler aufsuchen, VIKING empfiehlt den VIKING Fachhändler.

Technische Daten

	Einheit ME 545.1 ME 545.0 V		ME 545.0 C
Serienidentifizierung 6340 6340
Motor, Bauart Elektromotor Elektromotor Hersteller ATB ATB
TypBSRBF 0,75/2-C74 BSRBF 0,75/2-C74
Spannung Volt [V~]	230	230
Aufnahmeleistung		Watt [W]	1600 1600
Absicherung		Ampere [A]	10	10
Frequenz		Hertz [Hz]	50	50
Schutzklasse			II	II
Schutzart IPX 4	IPX 4
Schneidvorrichtung			Messerbalken	Messerbalken
Schnittbreite		cm	43	43
Drehzahl der Schneidvorrichtung		U/min	2800 2800
Antrieb Messerbalken			permanent	permanent
Gemäß Richtlinie 2000/14/EC:
Garantierter Schalleistungspegel L_WAd		dB(A)	94	94
Gemäß Richtlinie 2006/42/EC:
Schalldruckpegel am Arbeitsplatz L_pA		dB(A)	78	78
Unsicherheit K_pA		dB(A)	1	1
Angegebener Schwingungskennwert nach EN 12096:
Gemessener Wert a_hw		m/sec ^2	5,20	5,20
Unsicherheit K_hw		m/sec ^2	2,08	2,08
Messung gemäß EN 20 643
Anziehmoment Messerschraube		Nm	10 - 15	10 - 15
Radantrieb Hinterrad			-	Vario
Rad-∅ vorne		mm	180	180
Rad-∅ hinten		mm	200	200
Schnitthöhe		mm	25 - 80	25 - 80
Grasfangbox		l	60	60
L/ B/ H		cm	147x48x102	147x48x102
Gewicht		kg	26 / 30	32

Schaltplan

22 Netzanschluss

23 Ein- und Ausschalter

24 Motor

25 Kondensator

26 blau

27 braun

28 schwarz

Symbol-Beschreibung (2)

Motor starten

Motor abstellen

ME 545 V Fahrantrieb einschalten

CE-Konformitäts - erklärung des Herstellers

Wir,

VIKING GmbH

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

erklären, dass die Maschine

Rasenmäher, handgeführt und netzbetrieben

Fabrikmarke: VIKING

Typ: ME 545.1

ME 545.0 C

ME 545.0 V

Serien -

identifizierung: 6340

mit folgenden EG-Richtlinien übereinstimmt:

2000/14/EC, 2002/95/EC,

Das Erzeugnis ist in

Übereinstimmung mit

folgenden Normen entwickelt worden:

EN 60335-1,

EN 60335-2-77

Angewandtes

Konformitätsbewertungsverfahren:

Anhang VIII (2000/14/EC)

Name und Anschrift der

beteiligten benannten Stelle:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Zusammenstellung und

Aufbewahrung der

Technischen Unterlagen:

Johann Weiglhofer VIKING GmbH

Gemessener

Schallleistungspegel:

92 dB(A)

Garantierter

Schallleistungspegel:

94 dB(A)

Das Baujahr und die

Serialnummer sind auf dem

Typenschild des Geräts angegeben.

Langkampfen,

den 02.01.2013

VIKING GmbH

Weiglhofer

Bereichsleiter Forschung und

Produktentwicklung

Transport

Nur mit Hand - schuhen arbeiten, um Ver letzungen an

scharfkantigen und heißen Geräte teilen zu verhindern.

- Vor dem Transport das Gerät ausschalten, Netzkabel abziehen und Messer zum Stillstand kommen lassen.

• Das Gerät nur mit ausgekühltem Motor transportieren.

- Tragen Sie das Gerät nur zu zweit.

- Benutzen Sie geeignete Verladehilfen (Laderampen, Hebevorrichtungen).

- Gerät auf der Ladefläche mit ausreichend dimensionierten Befestigungsmitteln (Gurte, Seile usw.) sichern.

- Beachten Sie beim Transport des Geräts regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betrifft.

Service-Plan

Geben Sie diese

Gebrauchsanleitung Ihrem

VIKING-Fachhändler, wenn Sie an Ihrem VIKING-Produkt

Wartungsarbeiten durchführen lassen.

Ihr VIKING-Fachhändler bestätigt im Kapitel „Service-Plan“ die ordnungsgemäße Durchführung der vorgeschriebenen

Servicearbeiten.

Modell: ME ____ ____ ____

Serialnummer:

Übergabe

Datum: ____ ____ ____ ____

Stempel des VIKING-Fachhändlers

Nächster Service

Datum: ____ ____ ____ ____

Datum: ____ ____ ____ ____

Stempel des VIKING-Fachhändlers

Nächster Service

Datum: ____ ____ ____ ____

Datum: ____ ____ ____ ____ ____

Stempel des VIKING-Fachhändlers

Nächster Service

Datum: ____ ____ ____ ____

Datum: ____ ____ ____ ____ ____

Stempel des VIKING-Fachhändlers

Nächster Service

Datum: ____ ____ ____ ____

Datum: ____ ____ ____ ____ ____

Stempel des VIKING-Fachhändlers

Nächster Service

Datum: ____ ____ ____ ____ ____

Datum: ____ ____ ____ ____

Stempel des VIKING-Fachhändlers

Nächster Service

Datum: ____ ____ ____ ____ ____

Datum: ____ ____ ____ ____ ____

Stempel des VIKING-Fachhändlers

Nächster Service

Datum: ____ ____ ____ ____ ____

Dear Customer,

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Hans Peter Stihl-Straße 5 6336 Langkampfen/Kufstein (Autriche)

déclarons que les

Langkampfen, le 02.01.2013

VIKING GmbH

Weiglhofer

Technische gegevens 17

Elektrisch schema 19

② Kabelbreukbescherming rechts monteren:

AANWIJZING

Hiertoe behoren o.a.:

• mes
• opvangbox
• stootstrippen
• V-riem (ME 545 V)

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

verklaren, dat de

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

dichiara che il

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

declara que a máquina

Tillystraße 2 D-90431 Nürnberg

Produktkomponenter 6

Hans Peter Stihl-Straße 5

A-6336 Langkampfen/Kufstein

bekrefter at maskinen

Gressklipper, elektrisk drevet

Merke: VIKING

Type: ME 545.1

ME 545.0 C

ME 545.0 V

serie-

identifisering: 6340

Symbolforklaring (2)

Starte motoren

Slå av motoren

ME 545 V
Koble inn
fremdriften

er i overensstemmelse med følgende EU-retningslinjer: 2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC

Montera styrhandtag:

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Langkampfen, den 02.01.2013

VIKING GmbH

Weiglhofer

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Korrekt indstilling:

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Langkampfen, den 02.01.2013

VIKING GmbH

Weiglhofer

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Hans Peter Stihl-Straße 5 A-6336 Langkampfen / Kufstein

Hans Peter Stihl-Straße 5.

A-6336 Langkampfen /

Kufstein

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Tillystraße 2 D-90431 Nürnberg

Hans Peter Stihl-Straße 5

A - 6336 Langkampfen/

Kufstein,

η VIKING GmbH Hans Peter Stihl-Strasse 5 A-6336 Langkampfen / Kufstein
