KÄYTTÖOHJE ME 545 C VIKING

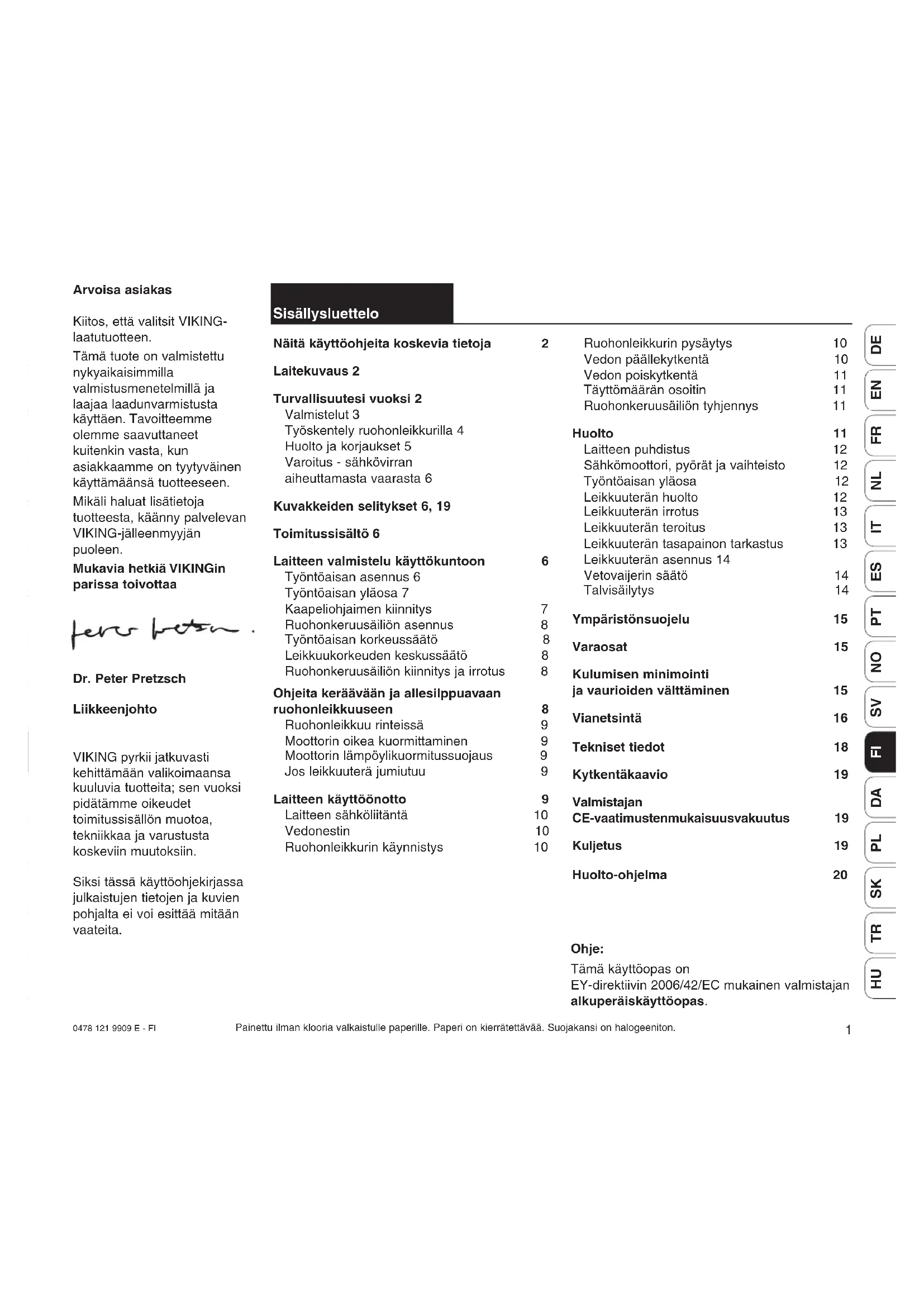

Arvoisa asiakas Kiitos, että valitsit VIKING- laatutuotteen. Tämä tuote on valmistettu nykyaikaisimmilla valmistusmenetelmillä ja laajaa laadunvarmistusta käyttäen. Tavoitteemme olemme saavuttaneet kuitenkin vasta, kun asiakkaamme on tyytyväinen käyttämäänsä tuotteeseen. Mikäli haluat lisätietoja tuotteesta, käänny palvelevan VIKING-jälleenmyyjän puoleen. Mukavia hetkiä VIKINGin parissa toivottaa Dr. Peter Pretzsch Liikkeenjohto VIKING pyrkii jatkuvasti kehittämään valikoimaansa kuuluvia tuotteita; sen vuoksi pidätämme oikeudet toimitussisällön muotoa, tekniikkaa ja varustusta koskeviin muutoksiin. Siksi tässä käyttöohjekirjassa julkaistujen tietojen ja kuvien pohjalta ei voi esittää mitään vaateita. Sisällysluettelo Näitä käyttöohjeita koskevia tietoja 2 Laitekuvaus 2 Turvallisuutesi vuoksi 2 Valmistelut 3 Työskentely ruohonleikkurilla 4 Huolto ja korjaukset 5 Varoitus - sähkövirran aiheuttamasta vaarasta 6 Kuvakkeiden selitykset 6, 19 Toimitussisältö 6 Laitteen valmistelu käyttökuntoon 6 Työntöaisan asennus 6 Työntöaisan yläosa 7 Kaapeliohjaimen kiinnitys 7 Ruohonkeruusäiliön asennus 8 Työntöaisan korkeussäätö 8 Leikkuukorkeuden keskussäätö 8 Ruohonkeruusäiliön kiinnitys ja irrotus 8 Ohjeita keräävään ja allesilppuavaan ruohonleikkuuseen 8 Ruohonleikkuu rinteissä 9 Moottorin oikea kuormittaminen 9 Moottorin lämpöylikuormitussuojaus 9 Jos leikkuuterä jumiutuu 9 Laitteen käyttöönotto 9 Laitteen sähköliitäntä 10 Vedonestin 10 Ruohonleikkurin käynnistys 10 Ruohonleikkurin pysäytys 10 Vedon päällekytkentä 10 Vedon poiskytkentä 11 Täyttömäärän osoitin 11 Ruohonkeruusäiliön tyhjennys 11 Huolto 11 Laitteen puhdistus 12 Sähkömoottori, pyörät ja vaihteisto 12 Työntöaisan yläosa 12 Leikkuuterän huolto 12 Leikkuuterän irrotus 13 Leikkuuterän teroitus 13 Leikkuuterän tasapainon tarkastus 13 Leikkuuterän asennus 14 Vetovaijerin säätö 14 Talvisäilytys 14 Ympäristönsuojelu 15 Varaosat 15 Kulumisen minimointi ja vaurioiden välttäminen 15 Vianetsintä 16 Tekniset tiedot 18 Kytkentäkaavio 19 Valmistajan CE-vaatimustenmukaisuusvakuutus 19 Kuljetus 19 Huolto-ohjelma 20

Ohje: Tämä käyttöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas. Painettu ilman klooria valkaistulle paperille. Paperi on kierrätettävää. Suojakansi on halogeeniton. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 12 0478 121 9909 E - FI Tämä kuvake toimii linkkinä kuvasivuilla olevien kuvien ja niitä vastaavan tekstikohdan välillä. Kuvakkeet Näitä käyttöohjeita koskevia tietoja

Tekstilohkojen merkintä Kuvatuissa käsittelyvaiheissa voi olla erilaisia merkintätapoja. Käsittelyvaihe ilman viitettä kuvaan. Esimerkki:

• Teroita terä tasaisesti, jotta epätasapaino ei aiheuta tärinää. Käsittelyvaihe jossa viite vastaavaan kuvasivun kuvaan ja lisäksi alaviite kuvassa merkittyyn kohtaan. Esimerkki: 1= Ruuvi avataan 2= Vipu ... Yleiset luettelot, joihin ei liity kuvaa. Esimerkki: - Tuotteen käyttö urheilutilaisuuksissa tai kilpailuissa Lue erityisen huolella alla kuvattujen symbolien osoittama teksti. Tekstikohdat sisältävät huomion arvoisia lisätietoja. Nämä lohkot on merkitty seuraavana kuvatuilla symboleilla, jotta ne erottuvat selkeästi käyttöohjeista. Noudata ehdottomasti näitä turvamääräyksiä ruohonleikkurilla työskenneltäessä. Lue käyttöohjeet kokonaisuudessaan läpi ennen ensimmäistä käyttökertaa ja säilytä ne hyvässä tallessa myöhempää käyttöä varten. Perehdy laitteen säätötoimintoihin ja oikeaan käyttöön. Älä anna lasten tai henkilöiden, jotka eivät ole tutustuneet käyttöohjeisiin, käyttää ruohonleikkuria. Alle 16-vuotiaat eivät saa käyttää ruohonleikkuria. Käyttäjän alaikäraja voi olla säädetty paikallisissa määräyksissä. Älä käytä ruohonleikkuria, kun ihmisiä (erityisesti lapsia) tai eläimiä on lähietäisyydellä. Muista, että laitteen käyttäjä on vastuussa sivullisille tai heidän omaisuudelleen aiheutetuista vahingoista. Onnettomuusvaara, josta voi aiheutua henkilövammoja ja vakavia esinevahinkoja. Tietoja laitteen oikeasta käyttötavasta ja ehkäisemään virheellinen käyttö, joka voi aiheuttaa vaurioita laitteeseen tai sen yksittäisiin osiin. Kuvasivut ovat aivan käyttöohjeiden alussa Laitekuvaus A Työntöaisan yläosa ja säätöosat C Kiristyskahva D Moottorikoppa E Kantokahva F Kotelon yläosa G Hankauslista H Leikkuukorkeuden osoitin I Leikkuukorkeuden keskussäätö J Työntöaisan korkeussäädön kiristyskahva K Ruohonkeruusäiliö L Kaapelin taittumissuoja M Poistoluukku N Täyttömäärän osoitin

Turvallisuutesi vuoksi Käyttöohjeissa käytetyn suunnan “vasen” ja “oikea” merkitys: Käyttäjä seisoo koneen takana (työasennossa) ja katsoo eteenpäin kulkusuuntaan. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 20478 121 9909 E - FI

Ruohonleikkurin käyttö on kielletty alkoholin, reaktiokykyä rajoittavien lääkkeiden tai huumaavien aineiden vaikutuksen alaisena. Pyydä myyjää tai asiantuntijaa opastamaan laitteen käyttöön ennen ensimmäistä leikkuukertaa. Huomio! Ruohonleikkuri on tarkoitettu vain ruohonleikkuuseen, muunlainen käyttö on kielletty ja voi olla vaarallista tai johtaa laitteen vaurioitumiseen. Onnettomuusvaara! Ruohonleikkuria ei saa käyttää käyttäjän loukkaantumisvaaran takia esim. (luettelo ei ole täydellinen): pensaiden ja pensasaitojen viimeistelyyn, köynnöskasvien leikkuuseen, katolla tai kukka-altaissa kasvavan ruohon leikkuuseen, kävelyteiden puhdistamiseen (roskien imeminen tai puhaltaminen, lumen linkoaminen), - Tätä laitetta ei ole tarkoitettu fyysisesti, aistimellisesti tai henkisesti rajoitettujen tai puutteellisen kokemuksen ja/tai tiedon omaavien henkilöiden (ei myöskään lasten) käyttöön, mikäli he eivät työskentele heidän turvallisuudestaan vastaavan henkilön valvonnassa tai saatuaan tältä ohjeet laitteen käytöstä. Lapsia on valvottava, jotta varmistetaan, että he eivät leiki laitteella. puiden ja pensaiden leikkuujätteiden silppuamiseen tai hakettamiseen, maapohjan tasoittamiseen (esim. myyränkäytävät), leikkuujätteen kuljettamiseen, paitsi omassa ruohonkeruusäiliössä. Valmistelut - Ruohoa leikattaessa on aina käytettävä tukevia jalkineita ja pitkiä housuja. Älä leikkaa ruohonleikkurilla paljain jaloin tai sandaaleissa. - Tarkasta koko alue, jolla laitetta käytetään, ja poista kaikki kivet, kepit, rautalangat, luut ja muut esineet, jotka laite voisi singota ympäriinsä. - Ennen käyttöä tulee tarkastaa silmämääräisesti, että terä, kiinnitysruuvit ja koko leikkuukoneisto ovat moitteettomassa kunnossa. - Huomio! Sähköiskun vaara! Sähköturvallisuuden kannalta erityisen tärkeitä ovat verkkojohto, verkkopistoke, käyttökatkaisin ja liitäntäjohto. Vaurioituneita johtoja, pistorasioita ja pistokkeita tai määräysten vastaisia liitäntäjohtoja ei saa käyttää sähköiskun vaaran takia. Tarkasta liitäntäjohto säännöllisesti vaurioiden tai vanhenemisen (haurastumien) varalta. - Älä milloinkaan käytä ruohonleikkuria, jos sen turvalaitteet tai suojaritilät ovat epäkunnossa, moottorijarru ei toimi tai jos turvalaitteet eivät ole paikoillaan, esim. ilman poistoluukkua tai ruohonkeruuvarustusta. - Käytä turvallisuussyistä aina ehjää ruohonkeruusäiliötä.

0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 34 0478 121 9909 E - FI - Älä leikkaa märkää ruohoa eikä sateella. Kostea ruoho lisää tapaturmariskiä (Liukastumisvaara). - Leikkaa vain päivänvalossa tai hyvässä valaistuksessa. - Kuljeta laitetta vain kävelyvauhtia. Laitteen nopea ajaminen lisää loukkaantumisvaaraa esim. kompastumisen tai liukastumisen takia. - Ota tukeva asento rinteissä. Vältä leikkuuta liian jyrkissä rinteissä, jotta laite pysyy aina hallinnassa. - Leikkaa rinnettä poikittaissuuntaan, ei missään tapauksessa ylös- tai alaspäin ajaen. Näin ruohonleikkuri ei vieri päällesi, jos menetät sen hallinnan. - Ole erityisen varovainen muuttaessasi ajosuuntaa rinteessä, jotta et menetä ruohonleikkurin hallintaa. - Turvallisuussyistä laitetta ei saa käyttää sellaisissa rinteissä, joiden kaltevuus on yli 25° (46,6 %). Loukkaantumisvaara! Rinteen 25° kaltevuus vastaa 46,6 cm:n nousua vaakapinnasta 100 cm:n matkalla. - Huomio! Varo, kun kuljet taaksepäin ruohonleikkuria vetäen. Kompastumisvaara! - Ole erityisen varovainen, kun käännät ruohonleikkurin tai vedät sitä itseäsi kohti. - Pysäytä moottori, kun kallistat ruohonleikkuria siirtäessäsi sitä muiden kuin ruohopintojen yli ja kun kuljetat ruohonleikkuria nurmikolle tai sieltä pois. - Älä koskaan avaa poisto- luukkua äläkä irrota ruohonkeruusäiliötä silloin kun leikkuuterä pyörii. Pyörivä terä voi aiheuttaa vammoja. - Vältä toistuvaa käynnistämistä lyhyen ajan sisällä ja erityisesti kytkimellä ”leikkimistä”. Moottori voi ylikuumeta. - Tämän laitteen käynnin aikana tapahtuvat jännitevaihtelut voivat epäedullisissa verkko- olosuhteissa aiheuttaa häiriöitä toisille samaan virtapiiriin kytketyille laitteille. Tässä tapauksessa on ryhdyttävä asiaankuuluviin toimenpiteisiin (esim. tehtävä liitäntä toiseen virtapiiriin, käytettävä laitetta alhaisemman impedansssin virtapiirissä). - Älä koskaan kiinnitä mitään työntöaisaan (esim. työvaatteita). Jatkojohtoja ei saa kääriä työntöaisan ympärille. enint. 25°

46,6 - Laitteeseen asennettuja kytkentälaitteita ei saa poistaa tai ohittaa, esim. sitoa kytkentävipua kiinni työntöaisaan. - Anna vain sellaisten henkilöiden käyttää tai lainata laitetta, jotka osaavat varmasti käyttää kyseistä mallia. Muista aina antaa käyttöohjeet mukaan. - Noudata moottorikäyttöisten puutarhakoneiden käyttöaikoja koskevia yleisiä järjestyssääntöjä. Työskentely ruohonleikkurilla - Pidä sivulliset poissa vaara- alueelta. - Aseta laite tasaiselle alustalle käynnistystä varten. Moottoria käynnistettäessä laitetta ei saa kallistaa. - Käynnistä moottori ohjeiden mukaan ja varmista, että jalkasi ovat riittävän etäällä leikkuuteristä. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 40478 121 9909 E - FI

Jätä kaikki muut työt ammattiliikkeen tehtäväksi. VIKING suosittelee teettämään huoltotyöt ja korjaukset VIKING-liikkeessä. VIKING-liikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun. Käytä vain laadukkaita työkaluja, tarvikkeita ja varaosia. Muuten seurauksena voi olla laitteen vauriot ja tapaturmat henkilövahinkoineen. VIKING suosittelee käyttämään alkuperäisiä VIKING-työkaluja, tarvikkeita ja varaosia. Näiden ominaisuudet vastaavat laitteen ja käyttäjien vaatimuksia. Alkuperäiset VIKING-varaosat tunnistaa VIKING- varaosanumerosta, -tekstistä sekä -varaosamerkistä. Pienissä osissa voi olla pelkkä merkki. - ennen ruohonleikkurin tarkastamista, puhdistamista tai huoltamista; - jos ruohonleikkuri alkaa täristä epätavallisen voimakkaasti. Terän välitön tarkastus on tarpeen; - ennen kuin poistut laitteen luota tai kun kone jätetään ilman valvontaa; - ennen kuin nostat tai kannat laitetta; - ennen kuljetusta. - Varo pyörimään jäävää leikkuutetää, mikä voi kestää muutamia sekunteja ennen pysähtymistä. Huolto ja korjaukset Pysäytä ruohonleikkuri ja vedä verkkopistoke irti ennen kuin aloitat mitään töitä, ennen ruohonleikkurin säätämistä tai puhdistamista tai ennen kuin tarkastat, onko liitäntäjohto kiertynyt terän ympärille tai vaurioitunut. Suorita vain huoltotöitä, jotka on kuvattu näissä käyttöohjeissa. - Huolehdi siitä, että mutterit, pultit ja ruuvit on kiristetty tiukalle, jotta laite on aina käyttöturvallinen. - Jos terä tai ruohonleikkuri on törmännyt esteeseen tai vieraaseen esineeseen, moottori on pysäytettävä, verkkopistoke irrotettava ja laite tarkastettava asiantuntevasti. - Ruohonleikkuria ei saa ottaa käyttöön, jos kampiakseli on vaurioitunut tai vääntynyt. Vialliset osat voivat aiheuttaa vammoja! - Tarkasta ruohonkeruuvarustuksen kuluneisuus, vauriot ja toimivuus säännöllisin välein. - Korvaa kuluneet tai vaurioituneet osat turvallisuussyistä uusilla osilla. - Vaihda epäselviksi kuluneiden varoitustarrojen ja turvaohjeiden tilalle uudet. Uusia tarroja on saatavana valtuutetusta VIKING-liikkeestä.

- Huomio! Älä koskaan vie käsiä tai jalkoja pyörivien osien lähelle. Älä missään tapauksessa kosketa pyörivää terää. Pysy etäällä poistoaukosta. Pidä koneeseen aina työntöaisan etäisyyden mukainen turvaväli. Loukkaantumisvaara! - Älä nosta tai kanna ruohonleikkuria moottorin käydessä tai verkkojohto liitettynä. - Pysäytä moottori ja vedä verkkopistoke irti: - Ennen kuin korjaat jumiutumiseen johtaneet viat tai poistat tukokset poistokanavasta. - Kun terä on osunut vieraaseen esineeseen. Terä täytyy tarkastaa mahdollisten vaurioiden varalta; 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 56 0478 121 9909 E - FI Toimitussisältö Kohta Nimike Kpl 1 Peruslaite 1 2 Johdon taittumissuoja ME 545, ME 545 C 1 ME 545 V 2 3 Matala kupukantaruuvi 2 4 Kiristyskahva 2 5 Kaapeliohjain 1 6 Ruohonkeruusäiliön yläosa 1 7 Ruohonkeruusäiliön alaosa 1 8 Pultti 2 9 Kaapelipidike 2 (ME 545) 10 Aluslevy 2 (ME 545)

Laitteen valmistelu käyttöä varten Työntöaisan asennus

Aseta laite tasaiselle ja tukevalle alustalle käyttöön valmistelua varten. OHJE Kuvakkeiden selitykset (1) Huomio! Lue käyttöohjeet ennen käyttöönottoa. Loukkaantumis - vaara! Varo terävää leikkuuterää. Leikkuuterä jää pyörimään muutaman sekunnin ajaksi moottorin pysäyttämisen jälkeen (moottori-/ teräjarru). Pysäytä moottori ja vedä verkkopistoke irti ennen leikkuu- terän käsittelyä, ennen huolto- ja puhdistustöitä ja ennen kuin tarkastat, onko liitäntäjohto päässyt kiertymään terän ympärille tai vaurioitunut sekä ennen kuin poistut laitteen luota. Loukkaantumis - vaara! Pidä sivulliset poissa vaara- alueelta. Sähköiskun vaara! Älä vie liitäntäjohtoa leikkuuterän lähelle. Varoitus - sähkövirran aiheuttamista vaaroista - Pidä johto etäällä terästä ruohoa leikattaessa. - Käytä ainoastaan ulkokäyttöön tarkoitettuja, kosteuseristettyjä jatkojohtoja (ks. kohta: Käyttöönotto). - Vaikka käyttö - moottori on roiskevesisuo - jattu, ei ruohonleikkuria saa käyttää sateessa eikä märässä ympäristössä. - Älä jätä laitetta suojaamattomana sateeseen. - Irrota liitäntäjohto pitämällä pistokkeesta ja pistorasiasta kiinni; älä vedä johdoista. - Käyttäessäsi ruohonleikkuria ulkona pistorasian tulee olla varustettu vikavirta- kytkimellä (laukaisuvirta enint. 30 mA) tai sellainen tulee kytkeä väliin. Lisätietoja saat sähköasentajalta. Työntöaisan asennus: A= Työntöaisa painetaan työntöaisan alaosiin kiinni. 3= Kupukantaruuvit työnnetään sisältä ulospäin reikien läpi ja kiristetään 4= kääntökahvoilla kiinni. OHJE Sorvattu kohta kierteissä estää kiristyskahvoja irtoamasta kokonaan ruuveista (katoamissuoja). 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 60478 121 9909 E - FI

R= Moottorin pysäytysvipu S= Käynnistysnuppi T= Vedon kytkentävipu ME 545 V U= Vario-voimansiirtovipu ME 545 V V= Kaapelin vedonestin W= Verkkoliitäntä Kaapeliohjaimen kiinnitys

ME 545 C, ME 545 V: 5= Kaapeliohjain painetaan X= kotelossa olevaan aukkoon ja käännetään työntöaisan yläosaan päin. Varmista, että kaikki kaapelit ovat ohjaimessa. Lukitse kaapeliohjain molempiin reikiinsä kevyesti painamalla.

ME 545: Kiinnitä kaapeli 9= kaapelipidikkeillä työntöaisan yläosaan. Laitteen puhdistus sekä tilaa säästävä kuljetus ja säilytys sujuu helposti, kun työntö - aisan yläosa käännetään eteen: HUOMIO Loukkaantumisvaara! Pysäytä laite ennen kokoontaittamista ja vedä verkkoliitäntäjohto irti; Työntöaisan yläosaa ei saa kuormittaa (esim. työntöaisaan ripustetulla työvaatteella). Puristumisvaara! Kiertokahvoja avattaessa työntöaisan yläosa voi taittua. Pitele työntöaisan yläosaa (A) toisella kädellä yläasennossa, kun avaat kiertokahvoja. 4= Kiristyskahvoja avataan niin paljon, kunnes niitä voidaan liikuttaa kevyesti edestakaisin sorvatuissa kohdissa.

• Työntöaisan yläosa käännetään eteen ja jätetään rungon alaosan päälle. OHJE Mallissa ME 545 ei ole vaijereita työntöaisan oikealla puolella. Siksi tähän ruohonleikkuriin on kiinnitettävä vain johdon vasen taittumissuoja (2). OHJE Kiinnitä johdon taittumissuoja (2) aina kuvan mukaisesti. Vaijerit ja kaapeli vedetään työntöaisan alapuolelle. Kääntökahvaa (4) hellitetään tarvittaessa ennen asennusta. Johdon vasemman taittumissuojan kiinnitys:

Johdon oikean taittumissuojan kiinnitys:

2= Oikeanpuoleinen taittumissuoja kiinnitetään samalla tavalla kuin vasemmalla puolella. Työntöaisan kääntäminen: Aseta kaikki vaijerit ja kaapeli 2= taittumissuojaan. Aseta taittumissuoja ensin 11= ylempään reikään työntöaisan alaosaan. Lukitse taittumissuoja sitten 12= alempaan reikään työntöaisan alaosaan. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 78 0478 121 9909 E - FI Kiinnitys: M= Poistoluukku avataan. Ruohonkeruusäiliö kiinnitetään 8= aukoistaan laitteessa olevaan 9= kannattimeen. M= Poistoluukku suljetaan käsin. Irrotus: M= Poistoluukku avataan. Ruohonkeruusäiliö nostetaan irti 9= kannattimesta ja poistetaan. M= Poistoluukku suljetaan käsin. HUOMIO Loukkaantumisvaara! Moottori pitää pysäyttää ennen kuin ruohonkeruusäiliö kiinnitetään tai irrotetaan. Ruohonkeruusäiliön kiinnitys ja irrotus

Ohjeita ruohonleikkuuta varten OHJE Nurmikosta tulee kaunis ja tuuhea, kun se leikataan usein ja pidetään lyhyenä. Älä leikkaa liian lyhyeksi kuumalla ja kuivalla ilmalla, koska nurmikko kuivuu ja kulottuu auringon vaikutuksesta! Leikkuujälki on sitä kauniimpi, mitä terävämpää terää käytetään. Teroita terä säännöllisesti (VIKING-huoltokorjaamo). HUOMIO Loukkaantumisvaara! Selvitä sotkeutunut johtovyyhti välittömästi. Jos käytät johtokelaa, vedä liitäntäjohto kokonaan pois kelalta, jotta sähkövastus ei aiheuta tehohävikkiä ja ylikuumenemista. Leikkuukorkeuden keskussäätö

HUOMIO Loukkaantumisvaara! Ennen leikkuukorkeuden säätöä moottori pitää pysäyttää. Pidä huoli jalkojen riittävästä etäisyydestä leikkuuterään. Säätö on luettavissa H= leikkauskorkeuden osoittimesta. I= Säätövipu päästetään irti ja korkeudensäädin lukkiutuu. Valittavissa on seitsemän eri leikkuukorkeutta väliltä 25 mm ja 80 mm. Taso 1 = matalin leikkuukorkeus Taso 7 = suurin leikkuukorkeus I= Leikkuukorkeuden keskussäädön säätövipu sijaitsee laitteen vasemmalla puolella (ks. kuva). Tartu laitteeseen Y= kahvasta ja vedä I= säätövipu ylös ja pidä ylhäällä lukkomekanismin avaamiseksi.

• Säädä haluamasi leikkuukorkeus laitetta nostamalla tai laskemalla. OHJE Varmista, että työntöaisa on säädetty samalle korkeudelle vasemmalta ja oikealta puolelta. Työntöaisan korkeussäätö

Työntöaisan korkeudeksi voidaan säätää I (matala), II (keskikorkea) ja III (korkea) asento: J= Työntöaisan korkeussäädön kiristyskahva löysätään kiertämällä sitä vastapäivään (n. 5 kierrosta). A= Työntöaisaan tartutaan molemmin käsin ja se asetetaan nostamalla tai laskemalla halutulle korkeudelle. J= Kiristyskahva kiristetään myötäpäivään. Ruohonkeruusäiliön asennus

6= Ruohonkeruusäiliön yläosa asetetaan 7= ruohonkeruusäiliön alaosalle. 8= Tapit painetaan sisäkautta niiden aukkojen läpi. Lukitse ruohonkeruusäiliön yläosa alaosaan kevyesti painamalla. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 80478 121 9909 E - FI

Laitteen käyttöönotto HUOMIO - Tarkasta koko alue, jolla laitetta käytetään, ja poista kaikki kivet, kepit, rautalangat, luut ja muut vieraat esineet. - Käynnistä moottori ohjeiden mukaan. - Ole erityisen varovainen, kun käännät ruohonleikkurin tai vedät sitä itseäsi kohti. - Loukkaantumisvaara! Älä vie käsiä tai jalkoja pyörivien osien lähelle! - Ruohoa leikattaessa on aina käytettävä tukevia jalkineita ja pitkiä housuja. Älä leikkaa ruohonleikkurilla paljain jaloin tai sandaaleissa. - Älä käytä ruohonleikkuria, kun muita henkilöitä (erityisesti lapsia) tai eläimiä oleskelee lähietäisyydellä. Jos leikkuuterä jumiutuu Pysäytä moottori välittömästi ja vedä verkkopistoke irti. Korjaa sen jälkeen häiriön aiheuttaja. - liian pitkän ruohon leikkuu tai liian matalalle asetettu leikkuukorkeus - liian suuri etenemisnopeus - vääränlainen tai liian pitkä liitäntäjohto (jännitelasku) (ks. kappale “Laitteen sähköliitäntä”) - jäähdytysilman ohjaimen (imuaukot) riittämätön puhdistus Uudelleenkäyttöönotto: Laite voidaan ottaa jälleen normaaliin käyttöön n. 10 minuutin jäähtymisajan jälkeen (ympäristön lämpötilasta riippuen), (ks. kappale “Käyttöönotto”).

Ruohonleikkuu rinteissä Turvallisuussyistä ruohonleikkuria saa käyttää ainoastaan sellaisissa rinteissä, joiden kaltevuus on korkeintaan 25°. 25°:n (46,6 %) kaltevuus vastaa 46,6 cm:n nousua vaakapinnasta 100 cm:n matkalla. Moottorin oikea kuormittaminen Älä käynnistä ruohonleikkuria korkeassa ruohikossa tai matalimmalla leikkuukorkeudella. Ruohonleikkuria saa kuormittaa vain sen verran, että moottorin kierrosluku ei laske olennaisesti. Kierrosluvun laskiessa valitse korkeampi leikkuukorkeus - asento ja/tai vähennä etenemisnopeutta. Moottorin lämpöylikuormitussuojaus Laitteeseen asennettu lämpöylikuormitussuoja katkaisee moottorin automaattisesti, jos moottori ylikuormittuu käytön yhteydessä. Ylikuormituksen syitä:

Ohjaa liitäntäjohtoa takanasi ruohonleikkuun aikana. Liitäntäjohdot voivat leikkautua vahingossa poikki ruohoa leikattaessa ja aiheuttavat suuren onnettomuusvaaran. Leikkaa tästä syystä aina siten, että liitäntäjohto on koko ajan näkyvissä jo leikatulla nurmikolla. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 910 0478 121 9909 E - FI

Ruohonleikkurin käynnistys Vaihe : S= Käynnistysnuppia pidetään painettuna. Vaihe : R= Moottorin pysäytysvipua painetaan työntöaisaan ja pidetään kiinni.

• Käynnistysnuppi voidaan päästää irti kun moottorin pysäytysvipu on painettuna.

Ruohonleikkurin pysäytys R= Moottorin pysäytysvipu päästetään vapaaksi. Moottori ja leikkuuterä pysähtyvät muutamassa sekunnissa. OHJE Älä käynnistä moottoria pitkässä ruohikossa eikä matalimmalla leikkuukor - keu della, koska se vaikeuttaa käynnistämistä.

HUOMIO Loukkaantumisvaara! Vedä verkkopistoke irti aina kun poistut ruohonleikkurin luota! Vedon kytkeminen ME 545 V

OHJE Veto toimii vain moottorin käydessä. Vario-voimansiirtovipua (U) ei saa käyttää moottorin seisoessa, koska se voi aiheuttaa voimansiirto - mekanismin vaurioitumisen (vipu on lukittuna). Vaihe : T= Vedon kytkentävipu vedetään työntöaisaan kiinni. Ruohonleikkurin veto kytkeytyy päälle.

Laitteen sähköliitäntä Verkkojännitteen tulee vastata käyttöjännitettä (ks. tyyppikilpi). Sähköverkon jännitteen tulee vastata laitteen ilmoitettua nimellisjännitettä. Verkkoliitäntäjohdon suojauksen on oltava riittävä (ks. luku ”Tekniset tiedot”). Liitäntäjohtoina saa käyttää vain johtoja, jotka ovat vähintään kumivaippaisten johtojen H07 RN-F DIN/VDE 0282 vahvuisia ja poikkipinnaltaan vähintään 3 x 1,5 mm

(alle 50 m). Liitäntäjohtojen pistorasioiden täytyy olla kumia tai kumipäällysteisiä ja vastata normin DIN/VDE 0620 vaatimuksia. Tämä laite on tarkoitettu käytettäväksi virtaverkossa, jonka järjestelmäimpedanssi

max on siirtokohdassa (taloliitäntä) enintään 0,47 ohmia (50Hz:llä). Käyttäjän tulee varmistaa, että laitetta käytetään vain virtaverkossa, joka täyttää nämä vaatimukset. Tarvittaessa järjestelmäimpedanssia voi tiedustella paikalliselta voimayhtiöltä. Vedonestin Vedonestin estää työskentelyn aikana liitäntäjohdon irtoamisen vahingossa ja siten laitteen verkkoliitännän mahdollisen vaurion. Liitäntäjohto on aina vedettävä vedonestimen kautta. Tee 10= liitäntäkaapeliin silmukka ja vie se 11= aukon läpi. Aseta silmukka 12= koukkuun ja vedä kireälle.

Käännä täyttynyt K= ruohonkeruusäiliö taaksepäin. Ruohonkeruusäiliön yläosan 14= kahvasta ja ruohonkeruusäiliön alaosan 15= kahvasta saadaan hyvä ote ja ruohonkeruusäiliö on helppo tyhjentää. Ruohonkeruusäiliön tyhjennys

• Irrota ruohonkeruusäiliö laitteesta (ks. kappale “Ruohonkeruusäiliön kiinnitys ja irrotus”). Avaa ruohonkeruusäiliö 13= Avaa lukkovipu ja käännä 5= ruohonkeruusäiliön yläosa ylöspäin auki. HUOMIO Loukkaantumisvaara! Ennen ruohonkeruusäiliön tyhjennystä moottori pitää ehdottomasti pysäyttää. OHJE Täysinäinen ruohonkeruusäiliö voi painaa jopa 16 kg. Huolto HUOMIO Loukkaantumis - vaara! Vedä verkkopistoke ehdottomasti irti ennen huolto- ja puhdistustöiden tai leikkuuterän töiden aloittamista.

Vaihe : Nopeutta lisätään portaattomasti vetämällä U= Vario-voimansiirtovipua taaksepäin; nopeutta vähennetään painamalla vipua eteenpäin.

Etenemisnopeus: Portaattomasti välillä 2,4 km/h ja 4,0 km/h Vedon poiskytkentä

Veto kytketään pois päästämällä irti T= vedon kytkentävipu. Ruohonkeruusäiliö on varustettu N= täyttömäärän osoittimella (säiliön yläosassa). Ilmavirta, joka syntyy leikkuuterän pyörimisestä ja saa aikaan ruohonkeruusäiliön täyttymisen, nostaa täyttömäärän osoitinta: Ruohonkeruusäiliö täyttyy ruohosilpulla. Ruohonkeruusäiliön täyttyessä ruohosilpulla ilmavirta vähenee ja täyttömäärän osoitin laskeutuu alas: Ruohonkeruusäiliö on täynnä ja täytyy tyhjentää (ks. kappale ”Ruohonkeruusäiliön tyhjennys”). Täyttömäärän osoitin

OHJE Vario-voimansiirron nopeutta voidaan säädellä ajon aikana, ilman vedon poiskytkemistä. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 1112 0478 121 9909 E - FI Sähkömoottori, pyörät ja vaihteisto Sähkömoottori ei vaadi huoltoa. Pyörien kuulalaakerit eivät kaipaa huoltoa. Vario-vaihteisto (ME 545 V) ei vaadi huoltoa. Työntöaisan yläosa Huoltoväli: Ennen jokaista käyttökertaa Työntöaisan yläosa on pinnoitettu eristekerroksella. Mikäli se pääsee vaurioitumaan, työntöaisan yläosa on vaihdettava uuteen. Onnettomuusvaara sähköiskun vuoksi! Leikkuuterän huolto HUOMIO Loukkaantumisvaara! Jos tarvitset lisätietoja tai apuvälineitä, käänny aina ammattiliikkeen puoleen. VIKING suosittelee käyttämään alkuperäisiä VIKING-varaosia.

OHJE Kallista ruohonleikkurin etuosa ylös puhdistus- ja huoltotöitä varten. Ennen kuin kallistat laitteen, irrota ruohonkeruusäiliö ja käännä työntöaisan yläosa eteen (ks. kappale “Työntöaisan asennus”) ja nosta poistoluukku ylös. HUOMIO Loukkaantumisvaara! Ennen kuin leikkuri käännetään pystyyn se pitää asettaa tukevalle ja tasaiselle alustalle ja säätää korkeimmalle leikkuutasolle (taso 7), koska muuten leikkuri voi kallistua takaisin eteenpäin. Loukkaantumis - vaara! Käytä töiden aikana aina käsineitä. Älä kosketa leikkuuterää, ennen kuin se on pysähtynyt kokonaan. Jos tarvitset lisätietoja tai apuvälineitä, käänny aina ammattiliikkeen puoleen. VIKING suosittelee teettämään huoltotyöt ja korjaukset aina VIKING- liikkeessä. VIKING suosittelee käyttämään alkuperäisiä VIKING-varaosia. Huoltoväli: Jokaisen käyttökerran jälkeen Puhdista laite perusteellisesti jokaisen käyttökerran jälkeen. Huolellinen hoito ja käsittely suojaa laitetta vaurioilta ja pidentää sen käyttöikää. Laitteen puhdistus

Puhdista epäpuhtaudet moottorikopan ja kotelon yläosan välissä olevasta jäähdytysilman ohjaimesta (imuaukko) moottorin riittävän jäähdytyksen turvaamiseksi. Puhdista leikkuuterä. Puhdista leikkurin alapuoli harjalla ja vedellä. Irrota ensin tarttuneet ruohojäänteet kotelosta ja poistokanavasta puutikulla. Älä suuntaa vesisuihkua moottorin osiin, tiivisteisiin, laakerikohtiin tai sähköosiin (esim. kytkimet). Tästä voi aiheutua vikoja, joiden korjaaminen tulee kalliiksi. Älä käytä syövyttäviä puhdistusaineita. Tällaiset puhdistusaineet voivat vioittaa muoveja ja metalleja, ja heikentää siten VIKING- laitteesi turvallista toimintaa. Jos lika ei irtoa vedellä, harjalla tai liinalla, VIKING suosittelee erikoispuh - distusaineen (esim. STIHL- erikoispuhdistusaineen) käyttöä. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 120478 121 9909 E - FI

Käytä irrotukseen 16= puupalikkaa (ca. 60 x 60 mm), jolla pidät 17= leikkuuterästä vastaan. 18= Teräruuvi kierretään irti ruuviavaimella (avainväli 24). 17= Leikkuuterä irrotetaan. Loukkaantumis - vaara! Käytä töiden aikana aina käsineitä. HUOMIO Loukkaantumisvaara! Tarkasta terän vauriot ennen asennusta. Terä pitää vaihtaa uuteen, jos havaitaan uria tai säröjä, jos leikkuusärmiä on teroitettu yli 5 mm tai jos terä on jostain kohdasta ohuempi kuin 2 mm (kulumisrajat). Terän teroituskulma on 30°. Leikkuuterä on teroitettava seuraavia ohjeita noudattaen:

• Jäähdytä leikkuuterää teroituksen aikana esim. vedellä. Terä ei saa sinistyä, koska muutoin sen leikkuukestävyys vähenee.

• Teroita terä tasaisesti, jotta epätasapaino ei aiheuta tärinää.

Leikkuuterän teroitus

Leikkuuterän irrotus 19= Ruuvitaltta työnnetään 20= keskireiän läpi 17= leikkuuterään ja leikkuuterä asetetaan vaakasuoraan. Jos terän tasapaino on kunnossa, se pysyy vaakasuorassa.

• Jos terä kallistuu toiseen suuntaan, tätä puolta on hiottava, kunnes tasapaino saavutetaan.

Leikkuuterän tasapainon tarkastus HUOMIO Loukkaantumisvaara! Kulunut terä voi katketa ja aiheuttaa vakavia vammoja. Terän huoltoa koskevia ohjeita on siksi aina noudatettava. Terät kuluvat eri lailla niiden käyttöpaikan ja käytön keston mukaan. Jos laitetta käytetään hiekkapohjalla tai usein kuivissa olosuhteissa, terä rasittuu enemmän ja kuluu keskimääräistä nopeammin. Vaihda leikkuuterän vaihdon yhteydessä aina myös teräruuvi (18). Huoltoväli: Ennen jokaista käyttökertaa Kallista ruohonleikkuri puhdistusasentoon.

• Tarkasta leikkuuterän vauriot (urat tai säröt) ja kuluneisuus ja vaihda tarvittaessa. Kulumisrajat: Terän paksuuden tulee olla joka kohdasta vähintään 2mm. (Tarkastetaan työntömitalla). Teroitettaessa leikkuusärmiä saa hioa enintään 5mm. Aseta tarkistusta varten 22= viivain terän etureunalle ja tarkasta kuluneisuus. HUOMIO Jos ruohonleikkuriin ei ole asennettu mukana toimitettua terää, vaan esim. lisävarusteena saatava allesilppuava terä, noudatetaan tätä koskevia eri kulumisrajoja. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 1314 0478 121 9909 E - FI Säätö pitää suorittaa uudelleen (käänny tarvittaessa ammattiliikkeen puoleen, VIKING suosittelee VIKING-huoltokorjaamoa). HUOMIO Loukkaantumisvaara! Jos vetävät pyörät lukkiutuvat taaksepäin vedettäessä jo silloin, kun vedon kytkentävipua ei paineta, vaijeri on väärin säädetty ja ruohonleikkurin veto on jatkuvasti päällä. Ruohonleikkuri voi lähteä tahattomasti liikkeelle jo käynnistyksen yhteydessä ja aiheuttaa henkilö- ja esinevahinkoja. Huoltoväli: Tarvittaessa (veto ei kytkeydy päälle vedon kytkentävivusta vedettäessä) Vaijerin kireys on säädetty tehtaalla oikeaksi. Joskus voi olla kuitenkin tarpeen säätää vaijeria pitkän käyttöajan jälkeen. Säätö tehdään työntöaisan yläosassa vasemmalla olevalla 21= säätöruuvilla.

Vedon kytkentävaijerin säätö Kiertämällä 21= säätöruuvia suuntaan “+” vaijeri kiristyy, kiertämällä suuntaan “-” se löystyy. Oikea säätö: Paina vedon kytkentävipua ja vedä ruohonleikkuria samalla taaksepäin. Vetävien pyörien täytyy lukkiutua suunnilleen vivun liikeradan ensimmäisen kolmanneksen jälkeen. Varastointi (talvisäilytys) Säilytystilan tulee olla kuiva ja pölytön. Ruohonleikkuri tulee säilyttää lasten ulottumattomissa. Mahdolliset toimintahäiriöt tulee korjata aina ennen varastointia, jotta laite pysyy aina käyttövarmassa kunnossa. Huolehdi seuraavista kohteista ennen pitempää varastointia (talvisäilytys): - Puhdista huolellisesti kaikki laitteen ulkopuoliset osat. - Öljyä tai rasvaa hyvin kaikki liikkuvat osat. HUOMIO Loukkaantumisvaara! Noudata tarkasti teräruuvien ohjeenmukaista

10 - 15 Nm kiristystiuk -

kuutta, jotta leikkuuterä tulee varmasti kunnolla kiinni. Teräruuvi (18) lukitaan lisäksi Loctite 243:lla. 17= Asenna leikkuuterä paikalleen ylöstaivutetut reunat ylöspäin. Käytä asennukseen 16= puupalikkaa (ca. 60 x 60 mm), jolla pidät vastaan leikkuuterästä. 18= Teräruuvi kiristetään

10 - 15 Nm tiukkuuteen.

Loukkaantumis - vaara! Käytä töiden aikana aina käsineitä.

Leikkuuterän asennus 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 140478 121 9909 E - FI

Ruohojäte ei kuulu jätteiden joukkoon, vaan se tulee kompostoida. Pakkaukset, laite ja lisätarvikkeet on valmistettu kierrätettävistä materiaaleista ja ne tulee hävittää asianmukaisesti. Materiaalijätteiden lajittelu säästää ympäristöä ja edistää kierrätettävien aineiden uudelleenkäyttöä. Tästä syystä loppuunkäytetty laite tulee toimittaa kierrätyskeskukseen. Ympäristönsuojelu Kulumisen minimointi ja vaurioiden välttäminen Tärkeitä huolto- ja hoito- ohjeita koskien sähkökäyttöisiä ruohonleikkureita Noudata ehdottomasti seuraavia ohjeita välttääksesi laitteen vauriot ja liiallisen kulumisen:

Laitteen jotkut osat altistuvat luonnolliselle kulumiselle myös ohjeenmukaisessa käytössä ja on vaihdettava ajoissa käyttötavan ja -ajan mukaan. Näitä osia ovat mm.: -terä - ruohonkeruusäiliö - suojalistat - kiilahihna (ME 545 V)

2. Näiden käyttöohjeiden

määräysten noudattaminen VIKING-laitetta tulee käyttää, huoltaa ja säilyttää näitä käyttöohjeita huolella noudattaen. Käyttäjä vastaa itse kaikista vahingoista, jotka ovat aiheutuneet turvallisuus-, käyttö- ja huolto-ohjeiden laiminlyönnistä. Tämä koskee erityisesti seuraavia kohtia: - riittämättömästi mitoitettu virtajohto (vähimmäisläpimitta) - väärä sähköliitäntä (jännite) - tuotteeseen ilman VIKINGin hyväksyntää tehdyt muutokset - työkalujen ja tarvikkeiden käyttö, jotka eivät ole laitteelle hyväksyttyjä, sopivia tai jotka ovat laadultaan heikkoja. - tuotteen määräystenvastainen käyttö - tuotteen käyttö urheilutilaisuuksissa tai kilpailuissa - tuotteen viallisten rakenneosien jatketun käytön aiheuttamat seurausvauriot

Kappaleessa ”Huolto” selostetut työt tulee tehdä säännöllisesti. Ne huoltotyöt, joita käyttäjä ei voi itse suorittaa, tulee jättää ammattiliikkeen tehtäväksi. VIKING suosittelee teettämään huoltotyöt ja korjaukset VIKING-liikkeessä. VIKING-liikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun. Jos nämä työt jätetään tekemättä, seurauksena voi ilmetä vau rioita, joista käyttäjä vastaa itse. Näitä ovat esimerkiksi: - käyttömoottorin vauriot, jotka johtuvat jäähdytysilman ohjaimen (imuaukot) puutteellisesta puhdistuksesta - epäasianmukaisesta säilytyksestä johtuvat korroosio- tai muut seurannaisvauriot - heikkolaatuisten varaosien käytöstä aiheutuneet laitevauriot. - vauriot, jotka johtuvat väärään aikaan tai puutteellisesti suoritetusta huollosta tai vauriot, jotka johtuvat huolto- tai korjaustöistä, joita ei ole suoritettu ammattiliikkeiden korjaamoissa. Leikkuuterä

Varaosat OHJE Kiinnityselementit leikkuuterää varten (esim. teräruuvi, lukkolevy) pitää uusia terää vaihdettaessa tai asennettaessa. Varaosia on saatavissa VIKING myyjältä. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 1516 0478 121 9909 E - FI Vianetsintä - Moottori ei käynnisty - Toistuvasti laukeava verkkosulake - Ei verkkojännitettä - Liitäntäjohto/ pistoke, pistorasia tai kytkin viallinen - Käynnistysnuppia ei painettu - Moottorin ylikuormitussuojaus on lauennut - Ruohonleikkurin kotelo on tukkeutunut - epäasianmukainen liitäntäjohto - verkon ylikuormitus - Laite on ylikuormittunut, koska leikattu liian pitkää tai liian märkää ruohoa - Käytä asianmukaista liitäntäjohtoa - Liitä laite toiseen virtapiiriin - Sovita leikkuukorkeus ja leikkuunopeus leikkuuolosuhteita vastaaviksi - Tarkasta sulake - Tarkasta, vaihda tarvittaessa uuteen - Paina käynnistysnuppia - Anna jäähtyä ja yritä käynnistää uudelleen - Puhdista ruohonleikkurin kotelo (vedä puhdistusta varten verkkopistoke irti)

- Voimakas tärinä käytön aikana - Teräruuvi on löystynyt - Moottorin kiinnitys on löystynyt - Terä on epätasapainossa virheellisen teroituksen tai murtuman vuoksi - Kiristä teräruuvi - Kiristä moottorin kiinnitysruuvit - Teroita (tasapainota) tai vaihda terä 12,

18, 19 Häiriö Mahdollinen syy Korjaus Sivu Kuva - Veto ei toimi vedon kytkentävipua vedettäessä (ME 545 V) - Vetovaijeri säädetty väärin - Kiilahihna kulunut - Vedon kytkentävaijeri viallinen (esim. taittunut) - Vaihteisto on viallinen - Säädä vetovaijeri - Vaihda kiilahihna uuteen - Vaihda vedon kytkentävaijeri - Vaihda vaihteisto

ks. moottorin käyttöohjeet käänny tarvittaessa ammattiliikkeen puoleen, VIKING suosittelee VIKING-huoltoliikettä. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 160478 121 9909 E - FI

Häiriö Mahdollinen syy Korjaus Sivu Kuva ks. moottorin käyttöohjeet käänny tarvittaessa ammattiliikkeen puoleen, VIKING suosittelee VIKING-huoltoliikettä. - Vario-voimansiirron nopeussäätö ei toimi (ME 545 V) - Vipua siirretty väärään suuntaan - Vario-voimansiirron vaijeri irronnut paikaltaan tai viallinen - Siirä vipu oikeaan suuntaan - Kiinnitä Vario-voimansiirron vaijeri paikalleen tai vaihda se uuteen

- Epätasainen leikkuujälki, ruoho kellastuu - Käynnistys vaikeaa tai moottorin teho heikkenee - Poistokanava tukossa - Leikkuuterä on tylsä tai kulunut - Etenemisnopeus leikkuukor - keuden suhteen on liian suuri - Leikattava ruoho liian pitkää tai märkää - Ruohonleikkurin kotelo on tukkeutunut - Leikkuuterä kulunut - Leikattava ruoho liian pitkää tai märkää - Teroita tai vaihda leikkuuterä uuteen - Vähennä etenemisnopeutta ja/tai valitse oikea leikkuukorkeus - Sovita leikkuukorkeus ja leikkuunopeus leikkuuolosuhteita vastaaviksi - Puhdista ruohonleikkurin kotelo (vedä puhdistusta varten verkkopistoke irti) - Vaihda leikkuuterä - Sovita leikkuukorkeus ja leikkuunopeus leikkuuolosuhteita vastaaviksi 12,

0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 1718 0478 121 9909 E - FI Tekniset tiedot Yksikkö ME 545.1 ME 545.0 V ME 545.0 C Sarjatunnus 6340 6340 Moottorin rakenne Sähkömoottori Sähkömoottori Valmistaja ATB ATB Tyyppi BSRBF 0,75/2-C74 BSRBF 0,75/2-C74 Jännite Voltti [V~] 230 230 Ottoteho Watti [W] 1600 1600 Sulake Ampeeri [A] 10 10 Taajuus Hertsi [Hz] 50 50 Suojausluokka II II Suojauslaji IPX 4 IPX 4 Leikkuukoneisto Teräpalkki Teräpalkki Leikkuuleveys cm 43 43 Leikkuukoneiston kierrosluku 1/min 2800 2800 Teräpalkin käyttö Jatkuva Jatkuva Direktiivin 2000/14/EC mukainen: Taattu äänentehotaso L WAd dB(A) 94 94 Direktiivin 2006/42/EC mukainen: Äänenpainetaso työpaikalla L

dB(A) 78 78 Epävarmuus K

dB(A) 1 1 Ilmoitettu tärinäarvo EN 12096 mukaan: Mitattu arvo a

2,08 2,08 Mittaus EN 20 643 mukaan Teräruuvin kiristystiukkuus Nm 10 - 15 10 - 15 Takapyörien veto - Vario Etupyörien Ø mm 180 180 Takapyörien Ø mm 200 200 Leikkuukorkeus mm 25 - 80 25 - 80 Ruohonkeruusäiliö l 60 60 P/ L/ K cm 147x48x102 147x48x102 Paino kg 26 / 30 32 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 180478 121 9909 E - FI

Valmistajan CE-vaatimustenmukaisuusvakuutus Valmistaja, VIKING GmbH Hans Peter Stihl-Straße 5 A-6336 Langkampfen / Kufstein vakuuttaa, että tässä mainittu kone Sähkökäyttöinen, käsinohjattava ruohonleikkuri Tuotemerkki: VIKING Tyyppi: ME 545.1 ME 545.0 C ME 545.0 V Sarjatunnus: 6340 täyttää seuraavien EY-direktiivien vaatimukset: 2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC Tuote on kehitetty seuraavien normien mukaisesti: EN 60335-1, EN 60335-2-77 Vaatimustenmukaisuuden arviointimenetelmä: Liite VIII (2000/14/EC) Tarkastuspaikan nimi ja osoite: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Teknisten asiakirjojen laatimis- ja säilytyspaikka: Johann Weiglhofer VIKING GmbH Mitattu äänentehotaso: 92 dB(A) Taattu äänentehotaso: 94 dB(A) Valmistusvuosi ja sarjanumero on merkitty laitteen tyyppikilpeen. Langkampfen,

VIKING GmbH Weiglhofer Tutkimus- ja tuotekehitysjohtaja Kytkentäkaavio 22 Verkkoliitäntä 23 Käyttökatkaisin 24 Moottori 25 Kondensaattori 26 sininen 27 ruskea 28 musta

Kuvakkeiden selitykset (2) ME 545 V Vedon kytkentä Moottorin käynnistys Moottorin pysäytys Kuljetus Työskentele aina käsineitä käyttäen, jotta laitteen teräväreunaiset ja kuumat osat eivät aiheuta vammoja.

• Ennen kuljetusta pysäytä laite, verkkojohto irti ja odota terien pysähtymistä.

• Kuljeta laitetta vain moottori jäähtyneenä.

• Kanna laitetta vain toisen henkilön kanssa.

• Käytä sopivia apuvälineitä lastaamiseen (lastausramppeja, nostolaitteita).

• Varmista laite kuljetusalustalle riittävän vahvoilla kiinnitysvälineillä (hihnoilla, vaijereilla tms.).

• Noudata alueellisia määräyksiä laitetta kuljetettaessa, ennen kaikkea niitä jotka koskevat kuorman turvallisuutta ja esineiden kuljettamista lavoilla. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 1920 0478 121 9909 E - FI Huolto-ohjelma Malli: ME Sarjanumero: Seuraava huolto Päiväys: Luovutus Päiväys: VIKING-liikkeen leima Päiväys: VIKING-liikkeen leima Seuraava huolto Päiväys: Päiväys: VIKING-liikkeen leima Seuraava huolto Päiväys: Päiväys: VIKING-liikkeen leima Seuraava huolto Päiväys: Päiväys: VIKING-liikkeen leima Seuraava huolto Päiväys: Päiväys: VIKING-liikkeen leima Seuraava huolto Päiväys: Päiväys: VIKING-liikkeen leima Seuraava huolto Päiväys: Anna tämä käyttöopas VIKING- liikkeeseen, kun teetät VIKING- tuotteesi huoltotöitä. VIKING-liike vahvistaa kohtaan “Huolto-ohjelma”, että ohjeenmukaiset huoltotyöt on suoritettu asianmukaisesti. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 200478 121 9909 E - DA
