MANUAL DE UTILIZADOR ME 545 C VIKING

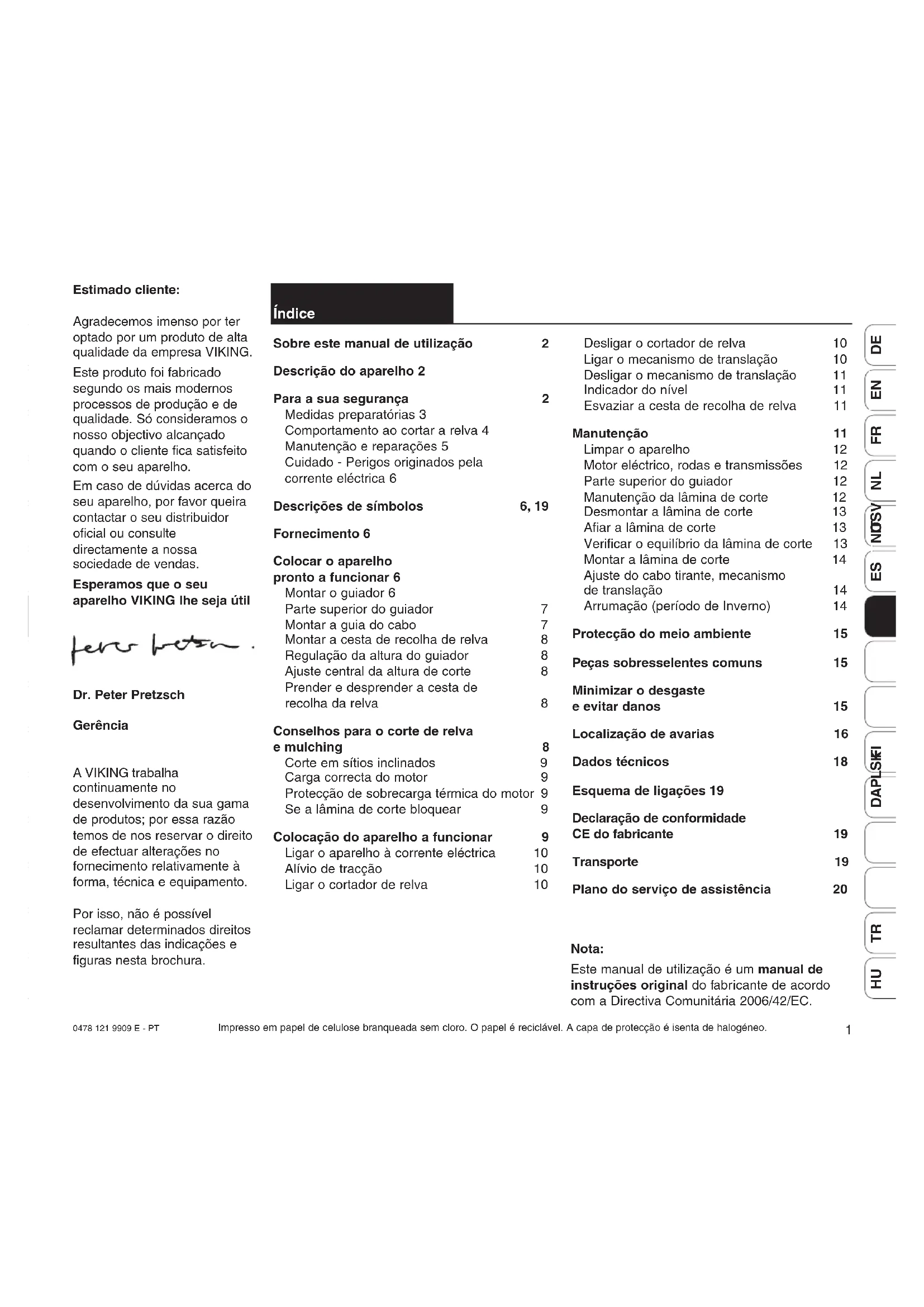

Estimado cliente: Agradecemos imenso por ter optado por um produto de alta qualidade da empresa VIKING. Este produto foi fabricado segundo os mais modernos processos de produção e de qualidade. Só consideramos o nosso objectivo alcançado quando o cliente fica satisfeito com o seu aparelho. Em caso de dúvidas acerca do seu aparelho, por favor queira contactar o seu distribuidor oficial ou consulte directamente a nossa sociedade de vendas. Esperamos que o seu aparelho VIKING lhe seja útil Dr. Peter Pretzsch Gerência A VIKING trabalha continuamente no desenvolvimento da sua gama de produtos; por essa razão temos de nos reservar o direito de efectuar alterações no fornecimento relativamente à forma, técnica e equipamento. Por isso, não é possível reclamar determinados direitos resultantes das indicações e figuras nesta brochura. Índice Sobre este manual de utilização2 Descrição do aparelho 2 Para a sua segurança2 Medidas preparatórias 3 Comportamento ao cortar a relva 4 Manutenção e reparações 5 Cuidado - Perigos originados pela corrente eléctrica 6 Descrições de símbolos 6, 19 Fornecimento 6 Colocar o aparelho pronto a funcionar 6 Montar o guiador 6 Parte superior do guiador 7 Montar a guia do cabo 7 Montar a cesta de recolha de relva 8 Regulação da altura do guiador 8 Ajuste central da altura de corte 8 Prender e desprender a cesta de recolha da relva 8 Conselhos para o corte de relva e mulching 8 Corte em sítios inclinados 9 Carga correcta do motor 9 Protecção de sobrecarga térmica do motor 9 Se a lâmina de corte bloquear 9 Colocação do aparelho a funcionar 9 Ligar o aparelho à corrente eléctrica 10 Alívio de tracção 10 Ligar o cortador de relva 10 Desligar o cortador de relva 10 Ligar o mecanismo de translação 10 Desligar o mecanismo de translação 11 Indicador do nível 11 Esvaziar a cesta de recolha de relva 11 Manutenção11 Limpar o aparelho 12 Motor eléctrico, rodas e transmissões 12 Parte superior do guiador 12 Manutenção da lâmina de corte 12 Desmontar a lâmina de corte 13 Afiar a lâmina de corte 13 Verificar o equilíbrio da lâmina de corte 13 Montar a lâmina de corte 14 Ajuste do cabo tirante, mecanismo de translação 14 Arrumação (período de Inverno) 14 Protecção do meio ambiente 15 Peças sobresselentes comuns 15 Minimizar o desgaste e evitar danos 15 Localização de avarias 16 Dados técnicos 18 Esquema de ligações 19 Declaração de conformidade CE do fabricante 19 Transporte 19 Plano do serviço de assistência 20 Nota: Este manual de utilização é um manual de instruções original do fabricante de acordo com a Directiva Comunitária 2006/42/EC. Impresso em papel de celulose branqueada sem cloro. O papel é reciclável. A capa de protecção é isenta de halogéneo. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 12 0478 121 9909 E - PT Este símbolo serve para associar as imagens nas páginas de imagens à respectiva parte do texto no manual de utilização. Símbolos gráficos Sobre este manual de utilização

Identificação de secções de texto Os passos de operação descritos podem ter diferentes identificações. Passo de operação sem ligação directa a uma imagem. Exemplo:

• Afie a lâmina uniformemente, de modo a evitar vibrações devido a um desequilíbrio. Passo de operação com ligação directa à respectiva imagem que se encontra nas páginas de imagens (no início do manual de utilização), remetendo para o respectivo número da posição na imagem. Exemplo: 1= Desapertar o parafuso 2= Alavanca... Enumerações gerais para as quais não existe figura. Exemplo: - utilização do aparelho em eventos desportivos e concursos. Para além da descrição dos passos de operação, este manual de utilização pode conter secções de texto com especial relevância. Estas secções estão identificadas com um dos símbolos a seguir descritos, de forma a dar-lhes maior destaque no manual de utilização: Ao trabalhar com o cortador de relva, deverá obrigatoria - mente seguir as seguintes instruções de prevenção de acidentes! Por favor, leia com atenção o manual de utilização completo antes da primeira colocação em funcionamento e guarde-o para uso posterior. Conheça as peças de comando e aprenda a usar o aparelho. Nunca permita que crianças, ou outras pessoas que desconhecem as instruções de utilização utilizem o cortador de relva. A utilização do cortador de relva está interdita a jovens com menos de 16 anos. Poderá haver prescrições locais que determinem a idade mínima do utilizador. Nunca corte a relva, enquanto, nas proximidades, estiverem pessoas, em particular crianças, ou animais. Tenha em consideração, que o operador da máquina, ou o utilizador é responsável por eventuais acidentes causados a terceiros, ou aos seus bens. Aviso de perigos de acidente e de ferimento para pessoas, bem como aviso de danos materiais graves. Informações para uma melhor utilização do aparelho e de modo a evitar possíveis utilizações erradas, as quais poderiam causar danos no aparelho ou em componentes individuais. As imagens encontram-se logo no início do manual de utilização Descrição do aparelho A Parte superior do guiador com comandos C Manípulo rotativo D Capota do motor E Pega de transporte F Parte superior do cárter G Rodapé H Indicador da altura de corte I Ajuste central da altura de corte J Manípulo rotativo do ajuste da altura do guiador K Cesta de recolha de relva L Protecção contra a torção do cabo M Tampa de expulsão N Indicador do nível

Para a sua segurança Perspectiva ao utilizar as designações “esquerda” e “direita” no manual de utilização: o utilizador encontra-se atrás do aparelho (posição de trabalho) e olha para a frente no sentido de marcha. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 20478 121 9909 E - PT

Após a ingestão de bebidas alcoólicas, de medicamentos ou de drogas que afectem o poder de reacção, não é permitido trabalhar com o cortador de relva. Antes da primeira utilização, deverá ser instruído pelo vendedor ou por outra pessoa competente. Atenção! O cortador de relva destina-se exclusivamente a cortar relva; não é permitida qualquer outra utilização, a qual poderá ser perigosa ou originar danos no aparelho. Perigo de acidentes! Devido ao risco de danos corporais do utilizador, o cortador de relva não deverá ser usado, por exemplo (enumeração incompleta): para aparar arbustos, sebes vivas, para cortar plantas trepadeiras, para cuidar de relvados em telhados ou em canteiros de varanda, para limpar passeios (aspiração - expulsão por sopro – limpeza de neve), - Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou conhecimento do aparelho, a não ser que sejam supervisionadas por uma pessoa responsável pela sua segurança ou tenham recebido instruções sobre como utilizar o aparelho. As crianças não devem utilizar o equipamento sem a supervisão de um adulto. para triturar ou lascar ramagens de árvores ou aparas de arbustos, para aplanar o solo, por ex., para aplanar montes de toupeiras, para transportar aparas, excepto na cesta de recolha concebida para o efeito. Medidas preparatórias - Durante a operação de corte, deverá usar sempre calçado robusto e calças compridas. Não corte a relva com os pés descalços nem com sandálias. - Verifique todo o terreno em que irá aplicar o aparelho e retire todas as pedras, paus, arames, ossos e outros objectos estranhos que porventura poderiam ser projectados pelo aparelho. - Antes da utilização, verifique sempre visualmente se a ferramenta de corte, os parafusos de fixação e toda a unidade de corte se encontram em perfeitas condições. - Atenção! Perigo de choque eléctrico! Especialmente importante para a segurança eléctrica é o cabo de rede, a ficha de rede, o interruptor de ligação e desligação e o cabo de ligação. Cabos de ligação, acoplamentos e fichas danificadas ou que não correspondam às normas não poderão ser utilizados, para que não se exponha ao risco de um choque eléctrico. Por isso, verifique o cabo de ligação regularmente quanto a indícios de danos ou envelhecimento (cabo quebradiço). - Nunca utilize o cortador de relva com os dispositivos de segurança ou grelhas de protecção danificados, sem acoplamento de lâminas a funcionar, nem sem os dispositivos de segurança montados, por ex., sem tampa de expulsão, nem sem dispositivo de recolha da relva. - Por razões de segurança, use sempre uma cesta de recolha de relva que não esteja danificada. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 34 0478 121 9909 E - PT - Não corte a relva molhada nem quando estiver a chover! A relva molhada aumenta o perigo de acidentes (Perigo de escorregar). - Corte a relva apenas à luz do dia ou com muito boa iluminação. - Apenas conduza o aparelho a passo. Se conduzir o aparelho rapidamente, o perigo de ferimentos é maior, pois pode tropeçar, escorregar, etc.. - Em terrenos com declive, assegure sempre uma posição estável. Evite cortar a relva em encostas demasiado íngremes para evitar perder o controlo do aparelho. - Trabalhe só na transversal relativamente ao declive – nunca para cima e para baixo, de forma a evitar perder o controlo do aparelho e não vir a ser atropelado pelo cortador de relva a funcionar. - Tenha particular cuidado ao mudar de direcção em terrenos inclinados, de modo a não perder o controlo do aparelho. - Por motivos de segurança, o aparelho não poderá ser aplicado em declives com uma inclinação superior a 25° (46,6 %). Perigo de ferimentos! Uma inclinação de terreno de 25° corresponde a uma subida vertical de 46,6 cm num comprimento horizontal de 100 cm. - Atenção! Tenha especial cuidado ao andar para trás e ao puxar o cortador de relva. Perigo de tropeçar! - Seja particularmente cauteloso ao inverter o sentido de marcha do cortador de relva e ao puxá-lo para si. - Desligue o motor sempre que transportar o cortador de relva por outras superfícies, a fim de despejar a relva, ou quando tiver de levar e trazer o cortador de relva para a superfície a cortar. - Nunca abra a tampa de expulsão e/ou retire a cesta de recolha de relva enquanto a lâmina de corte estiver a girar. A lâmina em rotação pode causar ferimentos. - Evitar tentativas de ligação muito frequentes num curto espaço de tempo, em especial “brincadeiras” com o interruptor de ligação. Perigo de sobreaquecimento do motor. - Devido às oscilações de tensão causadas pelo aparelho ao arrancar, sob condições de rede desfavoráveis, poderão ser afectados outros dispositivos ligados no mesmo circuito. Nesse caso, levar a cabo as medidas adequadas (por ex., ligação a um circuito diferente do circuito do dispositivo em causa, funcionamento do aparelho num circuito com uma impedância mais baixa). - Nunca fixar objectos ao guiador (por ex., vestuário de trabalho). Os cabos de extensão não podem ser enrolados ao guiador. máx. 25°

46,6 - Os dispositivos de ligação instalados no aparelho não podem ser retirados nem transpostos, por ex., amarrando uma alavanca de ligação ao guiador da direcção. - Entregue (empreste) o aparelho apenas a pessoas que conheçam este modelo e saibam manuseá-lo. Entregue sempre o manual de utilização juntamente com o aparelho. - Tenha em conta as normas municipais sobre as horas em que é permitido usar aparelhos de jardinagem accionados por um motor. Comportamento ao cortar a relva - Mantenha terceiros afastados da zona de risco. - Para iniciar, pousar o aparelho numa superfície plana. Ao dar arranque ao motor, o aparelho não pode ser inclinado. - Ligue o motor conforme instruções e somente quando os seus pés estiverem a uma distância segura das ferramentas de corte. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 40478 121 9909 E - PT

Encarregar um revendedor especializado da realização de todos os outros trabalhos. A VIKING recomenda a realização de trabalhos de manutenção e de reparação apenas por um distribuidor oficial VIKING. Os distribuidores oficiais VIKING beneficiam de acções de formação regulares e dispõem de informações técnicas. Utilizar apenas ferramentas, acessórios e peças de reposição de qualidade. De contrário, poderão ocorrer acidentes causando danos pessoais ou danos no aparelho. A VIKING recomenda ferramentas originais, acessórios e peças de reposição VIKING. As suas características são optimamente adaptadas ao aparelho e às exigências do utilizador. As peças de reposição originais VIKING podem ser identificadas pelo número de peça de reposição VIKING, pela inscrição VIKING e eventualmente pela identificação de peças de reposição VIKING. Em peças pequenas poderá figurar apenas o símbolo. - antes de verificar ou limpar o cortador de relva, ou efectuar quaisquer trabalhos nele; - caso o cortador de relva comece a vibrar fortemente de modo estranho. É essencial efectuar imediatamente uma verificação da ferramenta de corte; - antes de abandonar o aparelho ou quando ele não estiver a ser vigiado; - antes de levantar ou levar o aparelho; - antes do transporte. - Atenção à desaceleração da ferramenta de corte, que leva alguns segundos até parar completamente. Manutenção e reparações Antes de todos os trabalhos no aparelho, antes de ajustar ou limpar o cortador de relva ou antes de verificar se o cabo de ligação está enlaçado ou danificado, desligue o cortador de relva e retire a ficha da tomada. Efectue apenas trabalhos de manutenção que estejam descritos neste manual de utilização. - Mantenha todas as porcas, cavilhas e parafusos bem apertados, para que o aparelho esteja em condições de funcionamento seguras. - Caso a ferramenta de corte ou o cortador de relva tenham embatido num obstáculo ou num objecto estranho, desligue o motor, retire a ficha de rede e execute uma verificação competente. - O cortador de relva não pode ser colocado em serviço com a cambota empenada ou danificada. Perigo de ferimentos através de peças defeituosas! - Verifique regularmente se o dispositivo de recolha da relva está desgasto, danificado, ou se perdeu a sua funcionalidade. - Por razões de segurança, substitua todas as peças gastas ou danificadas. - Substitua as indicações de perigo e avisos do aparelho que se tenham tornado ilegíveis. O seu distribuidor oficial VIKING tem disponíveis avisos autocolantes sobresselentes. - Atenção! Nunca aproxime as mãos ou os pés das peças em rotação. Nunca toque na lâmina em rotação. Mantenha-se sempre afastado da abertura de expulsão. Deverá manter-se sempre à distância de segurança dada pelos guiadores. Perigo de ferimentos! - Nunca levante ou transporte um cortador de relva com o motor a circular, nem com o cabo de rede conectado. - Desligue o motor e retire a ficha de ligação à corrente: - antes de soltar bloqueios ou eliminar entupimentos no canal de expulsão; - quando a ferramenta de corte tiver batido num objecto estranho. A ferramenta de corte terá de ser verificada quanto a eventuais danos. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 56 0478 121 9909 E - PT Fornecimento Item Designação Unids. 1 Aparelho base 1 2 Protecção contra a torção do cabo ME 545, ME 545 C 1 ME 545 V 2 3 Parafuso de cabeça boleada 2 4 Manípulo rotativo 2 5 Guia do cabo 1 6 Parte superior da cesta de recolha 1 7 Parte inferior da cesta de recolha 1 8 Cavilha 2 9 Grampo do cabo 2 (ME 545) 10 Anilha 2 (ME 545)

• Manual de utilização 1

Preparar o aparelho para o funcionamento Montar o guiador

Para executar estes trabalhos, o aparelho deve ser colocado sobre uma base plana e estável. NOTA Descrição de símbolos (1) Perigo de ferimentos! Mantenha terceiros afastados da zona de risco. Atenção! Antes da colocação em funcionamento, ler o manual de utilização. Perigo de ferimentos! Cuidado ao lidar com a lâmina afiada! A lâmina de corte continua a girar alguns segundos após a desligação (travão do motor/ da lâmina). Antes de efectuar trabalhos na ferramenta de corte, antes de trabalhos de manutenção e limpeza, verificar previamente se o cabo de ligação está emaranhado ou danificado; antes de deixar o aparelho, desligue o motor e retire a ficha de rede do aparelho. Perigo de choque eléctrico! Manter o cabo de ligação afastado da ferramenta de corte. Aviso - Perigos originados pela corrente eléctrica - Ao cortar a relva, mantenha o cabo afastado da lâmina. - Nas zonas exteriores, usar exclusivamente extensões isoladas contra a humidade (ver o ponto: Colocação do aparelho a funcionar). - Embora o motor de acciona - mento se encontre protegido contra salpicos de água, não é permitido trabalhar com o cortador de relva à chuva, nem num ambiente molhado. - Não deixar o aparelho desprotegido à chuva. - Separar os cabos de ligação na ficha e na tomada e não puxar pelos cabos de ligação. - Ao operar o cortador ao ar livre, a tomada deverá dispor de um interruptor de protecção de corrente de falha (corrente de disparo máx. 30 mA) ou ao ligar o aparelho deverá ser intercalado um tal interruptor. A este respeito, o seu electricista poder- -lhe-á dar mais informações. Montar o guiador: A= Encaixar o guiador em ambas as partes inferiores do guiador. 3= Inserir os parafusos de cabeça boleada, de dentro para fora, pelos furos e 4= firmemente nos manípulos rotativos. NOTA As voltas livres nas roscas impedem que os manípulos rotativos se desenrosquem por si e completamente para fora dos parafusos (evita-se que se percam). 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 6Perigo de entalamento! Soltando os manípulos rotativos, a parte superior do guiador pode ser rebatida. Segure, por isso, a parte superior do guiador (A) no ponto mais alto, enquanto enrosca os manípulos rotativos. 0478 121 9909 E - PT

Parte superior do guiador

R= Alavanca da paragem do motor S= Botão de arranque T= Alavanca do mecanismo de translação ME 545 V U= Alavanca do accionamento variável ME 545 V V= Alívio de tracção do cabo de ligação W= Ligação à rede Montar a guia do cabo

ME 545 C, ME 545 V: 5= Inserir a guia do cabo na abertura situada no X= cárter e rodar no sentido da parte superior do guiador. Atenção para que todos os cabos fiquem na guia do cabo. Com ligeira pressão, fazer engatar a guia do cabo em ambos os furos destinados ao efeito. ME 545: Fixar o cabo com o 9= grampo correspondente na parte superior do guiador. Para limpar o aparelho e para transportar e guardar o aparelho poupando espaço, rebater a parte superior do guiador: ATENÇÃO Perigo de ferimentos! Desligue o aparelho antes de o virar e retire o cabo de ligação à rede; A parte superior do guiador não deve ser submetida a carga (por exemplo, com roupas de trabalho penduradas no guiador). 4= Enroscar os manípulos rotativos até que eles fiquem a mover-se facilmente para um lado e para o outro, nas voltas livres.

• Rebater a parte superior do guiador e deixar assentar sobre a parte inferior do cárter. NOTA No modelo ME 545 no lado direito do guiador não passam cabos tirantes. Por isso, no cortador de relva é necessário apenas montar à esquerda a protecção contra torção do cabo (2). NOTA Montar a protecção contra torção do cabo (2) como mostra a figura. Os cabos tirantes e o cabo devem ser inseridos abaixo do guiador. Se for necessário, bloquear o manípulo rotativo (4) antes de proceder à montagem. Montar a protecção contra a torção de cabos à esquerda:

Montar a protecção contra a torção de cabos à direita:

A montagem da protecção contra a torção do cabo 2= à direita realiza-se da mesma forma que do lado esquerdo. Rebater o guiador: Inserir todos os cabos tirantes e cabos na 2= protecção contra a torção do cabo. Inserir primeiro a protecção contra a torção do cabo no furo superior 11= da parte inferior do guiador. Em seguida, encaixar a protecção contra a torção do cabo abaixo do furo oblongo 12= na parte inferior do guiador. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 78 0478 121 9909 E - PT Prender: M= Abrir e segurar a tampa de expulsão. A cesta de recolha de relva é prendida engatando as 8= aberturas da parte superior da cesta no 9= encaixe existente no aparelho. M= Com a mão, volte a fechar a tampa de expulsão. Desprender: M= Abrir e segurar a tampa de expulsão. Levantar a cesta de recolha para cima, desprendendo-a do 9= encaixe. M= Com a mão, volte a fechar a tampa de expulsão. ATENÇÃO Perigo de ferimentos! Antes de prender e desprender a cesta de recolha de relva, o motor tem de ser desligado. Prender e desprender a cesta de recolha da relva

Indicações sobre o corte de relva NOTA Para obter uma relva bonita e espessa é necessário cortá-la frequentemente e não a deixar crescer muito. Quando o tempo estiver quente e seco, não a cortar curta demais, porque fica queimada pelo sol, ganhando, assim, um aspecto feio! Com uma lâmina afiada, o padrão de corte é mais bonito do que com uma lâmina embotada. Por isso, afie a lâmina regularmente (distribuidor oficial VIKING). ATENÇÃO Perigo de ferimentos! Desembaraçar imediatamente eventuais cabos ensarilhados. Ao utilizar um enrolador de cabos, o cabo de ligação terá de estar totalmente desenrolado, de contrário poderá haver perda de rendimento e sobreaqueci - mento devido à resistência eléctrica. Ajuste central da altura de corte

ATENÇÃO Perigo de ferimentos! Antes de reajustar a altura de corte, o motor tem de ser desligado. Certifique-se de que os pés estão suficientemente afastados da ferramenta de corte. Esta pode ser consultada no H= indicador da altura de corte. I= Voltar a largar a alavanca de ajuste para fixar a altura regulada. Podem ser reguladas sete alturas de corte diferentes, entre 25 mm e 80 mm. Escalão 1 = altura de corte mais baixa Escalão 7 = altura de corte mais alta I= A alavanca do ajuste central da altura está localizada no lado esquerdo do aparelho (veja a figura). Pegar no aparelho pela Y= pega e levantar e segurar a I= alavanca de ajuste, para soltar o mecanismo de engate.

• Regular a altura de corte desejada movimentando o aparelho. NOTA Atentar para que o guiador fique em posição idêntica no lado esquerdo e no lado direito. Regulação da altura do guiador

A altura de trabalho do guiador pode ser ajustada para as posições I (baixa), II (média) e III (alta): J= Desapertar o manípulo rotativo de ajuste do guiador rodando-o no sentido contrário ao dos ponteiros do relógio (cerca de 5 voltas). A= Com ambas as mãos, pegar na parte superior do guiador e, movimentando para cima e para baixo, levar à posição desejada. J= Voltar a apertar o manípulo, rodando-o no sentido dos ponteiros do relógio. Montar a cesta de recolha de relva

6= Assentar a parte superior da cesta de recolha de corte 7= sobre a respectiva parte inferior. 8= Inserir a cavilha, de dentro para fora, nas aberturas previstas. Encaixar a parte superior da cesta de recolha na respectiva parte inferior, exercendo ligeira pressão. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 80478 121 9909 E - PT

Colocação do aparelho a funcionar ATENÇÃO - Verifique todo o terreno em que irá aplicar o aparelho e retire todas as pedras, paus, arames, ossos e objectos estranhos. - Dê arranque ao motor de acordo com as instruções. - Seja particularmente cauteloso ao inverter o sentido de marcha do cortador de relva e ao puxá-lo para si. - Perigo de ferimentos! Nunca aproxime as mãos ou pés das peças em rotação. - Durante a operação de corte, deverá usar sempre calçado robusto e calças compridas. Não corte a relva com os pés descalços nem com sandálias ou chinelos. - Não corte a relva, enquanto, nas proximidades, estiverem pessoas, em particular crianças, ou animais. Se a lâmina de corte bloquear Desligar imediatamente o motor e extrair a ficha da rede. Em seguida, eliminar a causa da avaria. - cortar relva demasiado alta ou uma altura de corte muito baixa - usar uma velocidade de avanço muito alta - ou cabo de ligação inadequado ou comprido demais (queda de tensão) (ver o capítulo “Ligar o aparelho à corrente eléctrica”) - limpeza insatisfatória da conduta de refrigeração (fenda de aspiração) Reentrada ao serviço: Depois de um tempo de arrefecimento de cerca de 10 min. (dependendo da temperatura ambiente) o aparelho recomeça no funcionamento normal (ver capítulo “Colocação do aparelho a funcionar”) Corte em sítios inclinados Por razões de segurança, o cortador de relva apenas poderá ser utilizado até uma inclinação do terreno de 25°. Carga correcta do motor O cortador de relva não deve ser ligado sobre relva alta ou com a altura de corte mais baixa. O cortador de relva só poderá ser submetido a esforços que não façam a rotação do motor baixar demasiado. No caso de um afrouxamento das rotações, seleccione o escalão da maior altura de corte e / ou reduza a velocidade de avanço. Sobrecarga térmica do motor No caso de ocorrer uma sobrecarga do motor durante o trabalho, a protecção de sobrecarga do motor desliga automaticamente o aparelho. O que pode causar uma sobrecarga:

Ao cortar a relva, ponha o cabo de ligação sempre para trás de si. Ao cortar a relva, os cabos de ligação podem ser cortados acidentalmente e, por esse motivo, representam um elevado risco de acidentes. Assim, apenas corte a relva de tal maneira que o cabo de ligação se encontre sempre visível sobre a superfície de relvado já aparado. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 910 0478 121 9909 E - PT

Ligar o cortador de relva Passo : S= Premir e firmar o botão de arranque. Passo : R= Premir a alavanca de paragem do motor na direcção do guiador e mantê-la premida.

• Depois de accionar a alavanca de paragem do motor, pode largar o botão de arranque.

Desligar o cortador de relva R= Largar a alavanca de paragem do motor. O motor e a lâmina de corte param dentro um curto período de marcha por inércia. NOTA Não dar arranque ao motor sobre relva alta, nem na altura de corte mais baixa, dado que isso dificulta o arranque.

ATENÇÃO Perigo de ferimentos! Ao deixar o cortador de relva, retire a ficha da tomada! Ligar o mecanismo de translação ME 545 V

NOTA O mecanismo de translação apenas funciona com o motor a trabalhar. A alavanca do acciona - mento variável (U) não pode ser accionada com o motor parado, dado que isto poderia danificar o mecanis - mo de acciona mento (a alavanca está bloqueada). Passo : T= Puxar a alavanca do mecanismo de translação e segurá-la. O accionamento do aparelho começa a funcionar.

Ligar o aparelho à corrente eléctrica A tensão de rede e a tensão de serviço têm de coincidir (ver a placa de tipo). A tensão na rede eléctrica tem de corresponder à tensão nominal indicada no aparelho. O cabo de ligação à rede tem de estar suficientemente protegido (ver o capítulo “Dados Técnicos”). Como cabos de ligação deverão apenas ser usados cabos que não sejam mais leves do que cabos de manga de borracha H07 RN-F DIN/VDE 0282 e com uma secção transversal de pelo menos 3 x 1,5 mm

a 50 m. Os acoplamentos dos cabos de ligação têm de ser de borracha, ou ter revestimento de borracha, e corresponder à norma DIN/VDE 0620. Este aparelho está previsto para funcionar numa rede eléctrica com uma impedância de sistema Z max no ponto de fornecimento (ligação doméstica) de 0,47 Ohms (a 50 Hz), no máximo. O utilizador tem de se certificar de que o aparelho apenas é utilizado numa rede eléctrica que cumpra estes requisitos. Se necessário, a impedância do sistema pode ser consultada nas empresas locais de fornecimento de energia. Alívio de tracção Durante o trabalho, o alívio de tracção impede que o cabo seja inadvertidamente puxado, evitando, assim, que ele possa estragar-se ao contacto com o aparelho. Por isso, o cabo de ligação tem de ser sempre passado pelo alívio de tracção de cabos. Com o 10= cabo de ligação, formar um laço e inseri-lo pela 11= abertura. Prender o laço no 12= gancho e apertar.

Inclinar para trás a K= cesta de recolha de relva cheia. Com a 14= pega (parte superior da cesta) e com a 15= pega (parte inferior da cesta) pode segurar bem a cesta, para a esvaziar de forma prática. Esvaziar a cesta de recolha de relva

• Desprender a cesta de recolha da relva do aparelho (veja o capítulo “Prender e desprender a cesta de recolha da relva”). Abrir a cesta de recolha de relva pela 13= tala de fecho e abrir a 5= parte superior da cesta para cima. ATENÇÃO Perigo de ferimentos! Antes de esvaziar a cesta de recolha de relva, é absolutamente necessário desligar o motor. NOTA A cesta de recolha totalmente cheia pode chegar a pesar 16 kg. Manutenção ATENÇÃO Perigo de ferimentos! Para evitar que o motor arranque acidental - mente, antes de iniciar os trabalhos de manutenção e de limpeza, e antes de efectuar trabalhos na lâmina de corte, é absolutamente necessário retirar o cabo de ligação à rede. Passo : Para aumentar gradualmente a velocidade, puxar para trás U= a alavanca do acciona - mento variável; para reduzir a velocidade, premir a alavanca para a frente.

Velocidade do accionamento: progressiva de 2,4 km/h a 4,0 km/h Desligar o mecanismo de translação

Para desligar o mecanismo de translação, largar a T= alavanca do mecanismo de translação. A cesta de recolha de relva está equipada com N= um indicador do nível de enchimento, situado na parte superior da cesta. O fluxo de ar que resulta da rotação da lâmina de corte e assegura o enchimento da cesta faz subir o indicador do nível de enchimento: A cesta de recolha de relva enche-se com aparas de relva. Ao ser enchida a cesta com as aparas de relva, vai diminuindo o fluxo de ar e o indicador baixa: A cesta de recolha de relva está cheia e tem de ser esvaziada (veja o capítulo ”Esvaziar a cesta de recolha de relva”). Indicador do nível

NOTA A velocidade do accionamento variável pode ser regulada durante a marcha, sem que seja necessário desligar o mecanismo de translação. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 1112 0478 121 9909 E - PT Motor eléctrico, rodas e transmissões O motor eléctrico está isento de manutenção. Os rolamentos de esferas das rodas estão isentos de manutenção. A caixa variável (ME 545 V) está isenta de manutenção. Parte superior do guiador Intervalo de manutenção: antes de cada aplicação A parte superior do guiador está revestida com uma camada isolante. Se esta camada for danificada, será necessário substituir a parte superior do guiador. Perigo de ferimentos causados por choque eléctrico! Manutenção da lâmina de corte ATENÇÃO Perigo de ferimentos! Sempre que lhe faltarem os meios ou os conhecimentos necessários, dirija-se sempre a um revendedor especializado (A VIKING recomenda os distribuidores oficiais VIKING). A VIKING recomenda a utilização de peças de reposição originais VIKING.

NOTA Para limpeza ou trabalhos de manutenção, colocar o cortador ao alto no lado da frente. Antes de inclinar a cesta de recolha de relva para cima, desprenda-a, rebata a parte superior do guiador (veja o capítulo “Montar o guiador”) e levante a tampa de expulsão. ATENÇÃO Perigo de ferimentos! Antes de virar o cortador para cima, pousá-lo sobre uma base firme, horizontal e plana e regular o escalão de corte mais alto (escalão 7), pois, de contrário, o cortador poderia voltar a virar-se para a frente. Perigo de ferimentos! Trabalhe sempre com luvas. Nunca toque na lâmina de corte antes de ela estar completamente parada. Sempre que lhe faltarem os meios ou os conhecimentos necessários, dirija-se sempre a um revendedor especializado. A VIKING recomenda a realização de trabalhos de manutenção e de reparação apenas por um distribuidor oficial VIKING. A VIKING recomenda a utilização de peças de reposição originais VIKING. Intervalo de manutenção: Após cada aplicação Limpar o aparelho a fundo após cada utilização. A limpeza protege o seu aparelho contra danos e aumenta o seu tempo de vida útil. Limpar o aparelho

A entrada de ar (fenda de aspiração) entre a capota e a parte inferior do cárter deverá ser limpa de sujidades, de modo a assegurar um arrefecimento suficiente do motor. Limpar a lâmina de corte. Limpar a parte inferior do cortador com escova e água. Soltar primeiro os restos de relva encrostados no cárter e no compartimento de expulsão com uma tala de madeira. Nunca dirija jactos de água para as peças do motor, juntas de vedação, pontos de apoio e componentes eléctricos, tais como os interruptores. O resultado seria reparações caras. Não utilize produtos de limpeza agressivos. Estes produtos de limpeza podem danificar plásticos e metais, prejudicando a operação segura do seu aparelho VIKING. Caso não consiga remover sujidades com água, uma escova ou um pano, a VIKING recomenda a utilização de um produto especial de limpeza (p.ex., produto especial de limpeza STIHL). 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 120478 121 9909 E - PT

Para desmontar, usar uma 16= tala de madeira (aprox. 60 x 60 mm) para contra-apoiar 17= a lâmina de corte. 18= Soltar o parafuso da lâmina com uma chave parafusos de tamanho

17= Retirar a lâmina de corte. Perigo de ferimentos! Trabalhe sempre com luvas. ATENÇÃO Perigo de ferimentos! Antes da montagem, verifique se a lâmina apresenta danos. A lâmina tem de ser substituída se forem visíveis entalhes ou fendas, ou quando os gumes já tiverem sido afiados mais de 5 mm, ou ainda quando a lâmina tiver uma espessura de menos de 2 mm num determinado ponto. O ângulo de afiação do gume da lâmina é de 30°. A lâmina de corte tem de ser afiada tendo em atenção os pontos seguintes:

• ao afiar, arrefeça a lâmina, por ex., com água. Não deverá ocorrer uma coloração a azul, de contrário diminui o poder cortante.

• afie a lâmina uniformemente, de modo a evitar vibrações devido a um desequilíbrio.

Afiar a lâmina de corte

Desmontar a lâmina de corte 19= Inserir a chave de parafusos pelo 20= furo central da 17= lâmina de corte e alinhá- -la na horizontal. Se a lâmina estiver correctamente alinhada, permanece em posição horizontal.

• Se a lâmina se inclinar para um lado, terá de ser afiada, até se repor o equilíbrio.

Verificar o equilíbrio da lâmina de corte ATENÇÃO Perigo de ferimentos! Uma lâmina desgasta pode partir e causar ferimentos graves. É, por isso, imprescindível respeitar as indicações para manutenção das lâminas. A lâminas sofrem um desgaste mais ou menos acentuado, consoante o local e a duração da aplicação. Se usar o aparelho sobre um chão arenoso, ou frequentemente em condições secas, a lâmina esta sujeita a um maior esforço, desgastando-se acima da média. Ao trocar a lâmina de corte, renovar sempre o parafuso da lâmina (18). Intervalo de manutenção: antes de cada aplicação inclinar o cortador de relva na posição de limpeza.

• Limpar a lâmina de corte e verificar se ela apresenta danos (entalhes ou fendas) ou desgaste e, se necessário, substituí-la. Limites de desgaste: A lâmina tem de ter uma espessura de pelo menos 2mmem qualquer ponto. (Verificação através de corrediça de medição). Os gumes podem apenas ser afiados no máximo 5mm. Para verificação, colocar uma 22= régua na aresta dianteira da lâmina e controlar o desgaste. ATENÇÃO Caso a lâmina fornecida não estiver montada no cortador de relva e sim, por ex., a lâmina de mulching disponível como acessório especial, aplicam-se, respectivamente, outros limites de desgaste. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 1314 0478 121 9909 E - PT Tem de ser repetida a regulação (eventualmente consultar um revendedor especializado – a VIKING recomenda o distribuidor oficial VIKING). ATENÇÃO Perigo de ferimentos! Se as rodas de accionamento bloquearem ao serem recolhidas sem que a alavanca de accionamento tenha sido accionada, isso significa que o cabo está mal regulado e o accionamento do cortador liga permanentemente. O cortador poderá começar a mover-se acidentalmente logo ao arrancar, podendo, assim, causar danos a pessoas e bens. Intervalo de manutenção: Conforme for necessário (o accionamento não liga com a alavanca do mecanismo de translação puxada) A tensão do cabo tirante vem regulada de fábrica para o valor correcto. No entanto, poderá eventualmente ser necessário reajustar o cabo após um longo período de utilização. O ajuste faz-se na parte superior do guiador, no lado esquerdo, 21= pelo parafuso de ajuste.

Regulação do cabo tirante – mecanismo de translação Rodando o 21= parafuso de ajuste no sentido “+” é aumentada a tensão do cabo tirante; rodando no sentido “-” é diminuída a tensão. Regulação correcta: Accionar a alavanca de accionamento e, ao mesmo tempo, puxar o cortador de relva para trás. A partir de cerca de um terço do curso da alavanca, as rodas do accionamento têm de bloquear. Arrumação (período de Inverno) O compartimento de arrumação deverá ser seco e ter pouco pó. Além disso, o cortador de relva deverá ser guardado fora do alcance das crianças. Eventuais falhas no aparelho devem ser sempre reparadas antes da sua arrecadação, para que este se encontre sempre num estado funcional e seguro. No caso de uma imobilização prolongada do cortador de relva (período de Inverno), tenha em conta os pontos seguintes: - limpe cuidadosamente todas as peças exteriores do aparelho. - lubrifique com óleo ou massa todas as peças móveis. ATENÇÃO Perigo de ferimentos! O binário de aperto prescrito para apertar os parafusos da lâmina -

10 - 15 Nm tem de ser

seguido à risca, dado que disso depende a fixação segura da ferramenta de corte! Fixar o parafuso da lâmina (18) adicionalmente com Loctite 243. 17= Montar a lâmina com as pás arqueadas viradas para cima. Para a montagem, usar uma 16= tala de madeira (aprox. 60 x 60 mm) para contra-apoiar a lâmina. 18= Apertar o parafuso da lâmina, com um binário de 10 - 15 Nm. Perigo de ferimentos! Trabalhe sempre com luvas.

Os restos de relva não devem ser postos no lixo, mas utilizados como fertilizante. As embalagens, o aparelho e seus acessórios são fabrica - dos a partir de materiais recicláveis e deverão ser eliminados como tal. A eliminação de restos de materiais de forma separada e adequada à conservação do meio ambiente promove as possibilidades de reaproveita - mento das matérias reciclá - veis. Por essa razão, depois de terminar o tempo normal de vida útil do aparelho, ele deve ser entregue para reciclagem. Protecção do meio ambiente Minimizar o desgaste e evitar danos Conselhos importantes sobre a manutenção e cuidados, aqui referente ao grupo de produtos Cortadores de relva eléctricos Por favor, siga imprescindivel - mente os seguintes conselhos importantes, a fim de evitar danos ou demasiado desgaste do seu aparelho VIKING:

1. Peças de desgaste

Algumas peças do aparelho VIKING estão sujeitas a um desgaste normal, mesmo quando utilizadas devidamente e, dependendo do tipo e da duração da utilização, precisam de ser substituídas atempadamente. Isto inclui, entre outras peças: - lâmina - cesta de recolha - rodapés - correias trapezoidais (ME 545 V)

prescrições deste manual de utilização A utilização, manutenção e arrecadação do aparelho VIKING, devem ser feitas tão cuidadosamente com é descrito neste manual de utilização. Todos os danos causados pela inobservância das instruções de segurança, de funcionamento e de manutenção são da responsabilidade exclusiva do utilizador. Isto aplica-se especialmente no caso de: - cabo de alimentação de dimensões insuficientes (corte transversal) - ligação eléctrica indevida (tensão) - alterações no produto não autorizadas pela VIKING - a utilização de ferramentas ou de acessórios que não sejam autorizados, nem adequados para o aparelho e ferramentas e acessórios de fraca qualidade. - utilização do produto de forma indevida - utilização do aparelho em eventos desportivos e concursos - Danos em consequência da utilização do produto com peças defeituosas

3. Trabalhos de manutenção

Todos os trabalhos mencionados no capítulo “Manutenção” devem ser efectuados regularmente. Na medida em que estes trabalhos de manutenção não possam ser efectuados pelo próprio utilizador, dever-se-á encarregar um revendedor especializado da realização dos mesmos. A VIKING recomenda a realização de trabalhos de manutenção e de reparação apenas por um distribuidor oficial VIKING. Os distribuidores oficiais VIKING beneficiam de acções de formação regulares e dispõem de informações técnicas. Se estes trabalhos forem descurados, poderão ocorrer danos, cuja respon sabilidade caberá ao utiliza dor. Entre estes incluem-se: - danos no motor de accionamento, como consequência de uma limpeza insatisfatória da conduta de arrefecimento (fenda de aspiração) - danos por corrosão e outros danos em consequência de um armazenamento indevido - danos no aparelho causados pela utilização de peças de reposição de má qualidade. - danos causados por uma manutenção não atempada ou insuficiente, ou danos causados por trabalhos de manutenção ou de reparação que não tenham sido realizados nas oficinas de revendedores especializados. Lâmina de corte

Peças sobresselentes comuns NOTA Os elementos de fixação da lâmina de corte (por exemplo, parafuso da lâmina, anilha de segurança) têm de ser substituídos em caso de substituição da lâmina ou montagem da lâmina. As peças de reposição podem ser obtidas junto do distribuidor oficial VIKING. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 1516 0478 121 9909 E - PT Localização de avarias - O motor não arranca - O fusível de rede dispara com frequência - Não há tensão de rede - Cabo de ligação/ficha ou acoplamento de ficha ou interruptor avariados - Não premiu o botão de arranque - A protecção de sobrecarga térmica do motor disparou - O cárter do cortador de relva está entupido - O cabo de ligação não é adequado - Sobrecarga de rede - O aparelho foi sobrecarregado cortando relva muito alta ou molhada - Usar um cabo de ligação adequado - Ligar o aparelho a outro circuito - Adaptar a altura de corte e a velocidade às condições de corte - Verificar a protecção fusível - Verificar e eventualmente substituir - Premir o botão de arranque - Aguardar algum tempo, para que arrefeça, e voltar a tentar - Limpar o cárter do cortador de relva (para limpar, retirar a ficha da tomada)

- Fortes vibrações durante o funcionamento - O parafuso da lâmina está solto - A fixação do motor está solta - A lâmina está desequilibrada por ter sido afiada incorrecta - mente ou por se ter partido - Apertar o parafuso da lâmina - Apertar os parafusos da fixação do motor - Afiar a lâmina (equilibrar) ou substituí-la 12,

18, 19 Avaria Causa provável SoluçãoPágina Figura - Sem accionamento ao puxar a alavanca do mecanismo de translação (no ME 545 V) - O cabo tirante do mecanismo de translação está mal regulado - Correia trapezoidal gasta - Cabo tirante do mecanismo de translação avariado (por ex., dobrado) - Transmissão avariada - Reajustar o cabo tirante do mecanismo de translação - Substituir a correia trapezoidal - Substituir o cabo tirante do mecanismo de translação - Substituir a transmissão

Avaria Causa provável Solução Página Figura consulte o manual de utilização do motor eventualmente consultar um revendedor especializado – a VIKING recomenda o distribuidor oficial VIKING. - A regulação de velocidade do accionamento variável não funciona (no ME 545 V) - Alavanca movimentada no sentido errado - O cabo do accionamento variável está fora do sítio ou avariado - Movimentar a alavanca no sentido correcto - Prender ou substituir o cabo do accionamento variável

- Corte de má qualidade, a relva fica amarela - Dificuldades ao arrancar ou o rendimento do motor enfraquece - O canal de expulsão está entupido - A lâmina está embotada ou gasta - A velocidade de avanço é demasiado elevada em relação à altura de corte - Corte de relva demasiado alta ou húmida - O cárter do cortador de relva está entupido - A lâmina de corte está gasta - Corte de relva demasiado alta ou húmida - Afiar ou substituir a lâmina de corte - Reduzir a velocidade de avanço e / ou escolher a altura correcta de corte - Adaptar a altura de corte e a velocidade às condições de corte - Limpar o cárter do corta-relva (para limpar, retirar a ficha da tomada) - Substituir a lâmina de corte - Adaptar a altura de corte e a velocidade às condições de corte 12,

0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 1718 0478 121 9909 E - PT Dados técnicos Unidade ME 545.1 ME 545.0 V ME 545.0 C Identificação de série 6340 6340 Motor, modelo Motor eléctrico Motor eléctrico Fabricante ATB ATB Tipo BSRBF 0,75/2-C74 BSRBF 0,75/2-C74 Tensão Volts[V~] 230 230 Potência Watt [W] 1600 1600 Protecção fusível Amperes [A] 10 10 Frequência Hertz [Hz] 50 50 Classe de protecção II II Tipo de protecção IPX 4 IPX 4 Dispositivo de corte Barra porta-lâminas Barra porta-lâminas Largura de corte cm 43 43 Rotação do dispositivo de corte rpm 2800 2800 Accionamento da barra porta-lâminas permanente permanente Segundo a directiva 2000/14/EC: Nível de potência sonora garantido L WAd dB(A) 94 94 Segundo a directiva 2006/42/EC: Nível da pressão acústica no local de trabalho L

2,08 2,08 Medição conforme EN 20 643 Binário de aperto dos parafusos da lâmina Nm 10 - 15 10 - 15 Tracção das rodas - roda traseira - Variável Ø da roda dianteira mm 180 180 Ø da roda traseira mm 200 200 Altura de corte mm 25 - 80 25 - 80 Caixa de recolha da relva l 60 60 C/ L/ A cm 147x48x102 147x48x102 Peso kg 26 / 30 32 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 180478 121 9909 E - PT

Declaração de conformidade CE do fabricante A empresa VIKING GmbH Hans Peter Stihl-Straße 5 A-6336 Langkampfen / Kufstein declara que a máquina Cortador de relva, de condução manual e funcionamento eléctrico Marca: VIKING Tipo: ME 545.1 ME 545.0 C ME 545.0 V Identificação de série: 6340 está em conformidade com as seguintes directivas CE: 2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC O produto foi desenvolvido em concordância com as seguintes normas: EN 60335-1, EN 60335-2-77 Método de avaliação de conformidade que foi aplicado: Anexo VIII (2000/14/EC) Nome e endereço da entidade nomeada envolvida: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Compilação e guarda da documentação técnica: Johann Weiglhofer VIKING GmbH Nível de potência sonora medido: 92 dB(A) Nível de potência sonora garantido: 94 dB(A) O ano de fabrico e o número de série são indicados na placa de tipo do aparelho. Langkampfen,

VIKING GmbH Weiglhofer Responsável pela área de Pesquisa e Desenvolvimento Esquema de ligações 22 Ligação à rede 23 Interruptor de ligação e desligação 24 Motor 25 Condensador 26 azul 27 castanho 28 preto

Descrição de símbolos ME 545 V Ligar o mecanismo de translação Dar arranque ao motor Desligar o motor Transporte Trabalhar apenas com luvas para evitar ferimentos em peças do aparelho de arestas vivas e quentes.

• Antes do transporte, desligar o aparelho, extrair o cabo de rede e deixar parar as lâminas.

• Transportar o aparelho apenas quando o motor tiver arrefecido.

• Nunca pegue e transporte o aparelho para muito longe.

• Utilize auxílios de carga adequados (rampas de carga, dispositivos de elevação).

• Proteger o aparelho na superfície de carga com meios de fixação suficientemente dimensionados (cintas, cabos, etc.).

• No transporte do aparelho deve ser respeitada a legislação regional em vigor, em particular a que diz respeito à protecção das cargas e ao transporte de objectos em superfícies de carga. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 1920 0478 121 9909 E - PT Plano do serviço de assistência Modelo: ME Número de série: Próximo serviço de assistência Data: Entrega Data: Carimbo do distribuidor oficial VIKING Data: Carimbo do distribuidor oficial VIKING Próximo serviço de assistência Data: Data: Carimbo do distribuidor oficial VIKING Próximo serviço de assistência Data: Data: Carimbo do distribuidor oficial VIKING Próximo serviço de assistência Data: Data: Carimbo do distribuidor oficial VIKING Próximo serviço de assistência Data: Data: Carimbo do distribuidor oficial VIKING Próximo serviço de assistência Data: Data: Carimbo do distribuidor oficial VIKING Próximo serviço de assistência Data: Entregue este manual de utilização ao seu revendedor especializado VIKING quando mandar efectuar trabalhos de manutenção no seu produto VIKING. O seu revendedor VIKING confirma a realização correcta dos trabalhos de manutenção prescritos no capítulo “Plano do serviço de assistência”. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:12 Seite 200478 121 9909 E - NO
