NÁVOD NA OBSLUHU ME 545 C VIKING

úprimne d'akujeme, že ste sa rozhodli pre kvalitný výrobok firmy VIKING.

Tento výrobok bol zhotovený modernými výrobnými postupmi pri dodržaní rozsiahlych opatrení pre zaistenie kvality, pretože náš cieľ je dosiahnutý až vtedy, keď ste s Vašim strojom spokojný.

Pokial máte ohladne Vášho stroja d'alšie otázky, obrátte sa prosím na Vášho predajcu alebo priamo na našu obchodnú spoločnosť.

Veľa spokojnosti s Vašim strojom VIKING Vám želá

Dr. Peter Pretzsch

Vedenie podniku

Firma VIKING neustále pracuje na dálšom technickom vývoji a rozširovaní programu svojich výrobkov, preto si vyhradzuje právo na zmeny obsahu dodávok, týkajúcich sa konštrukcie a vybavenia.

Z údajov a zobrazení uvedených v tomto katalógu nemôžu byť preto odvodzované žiadne právne nároky.

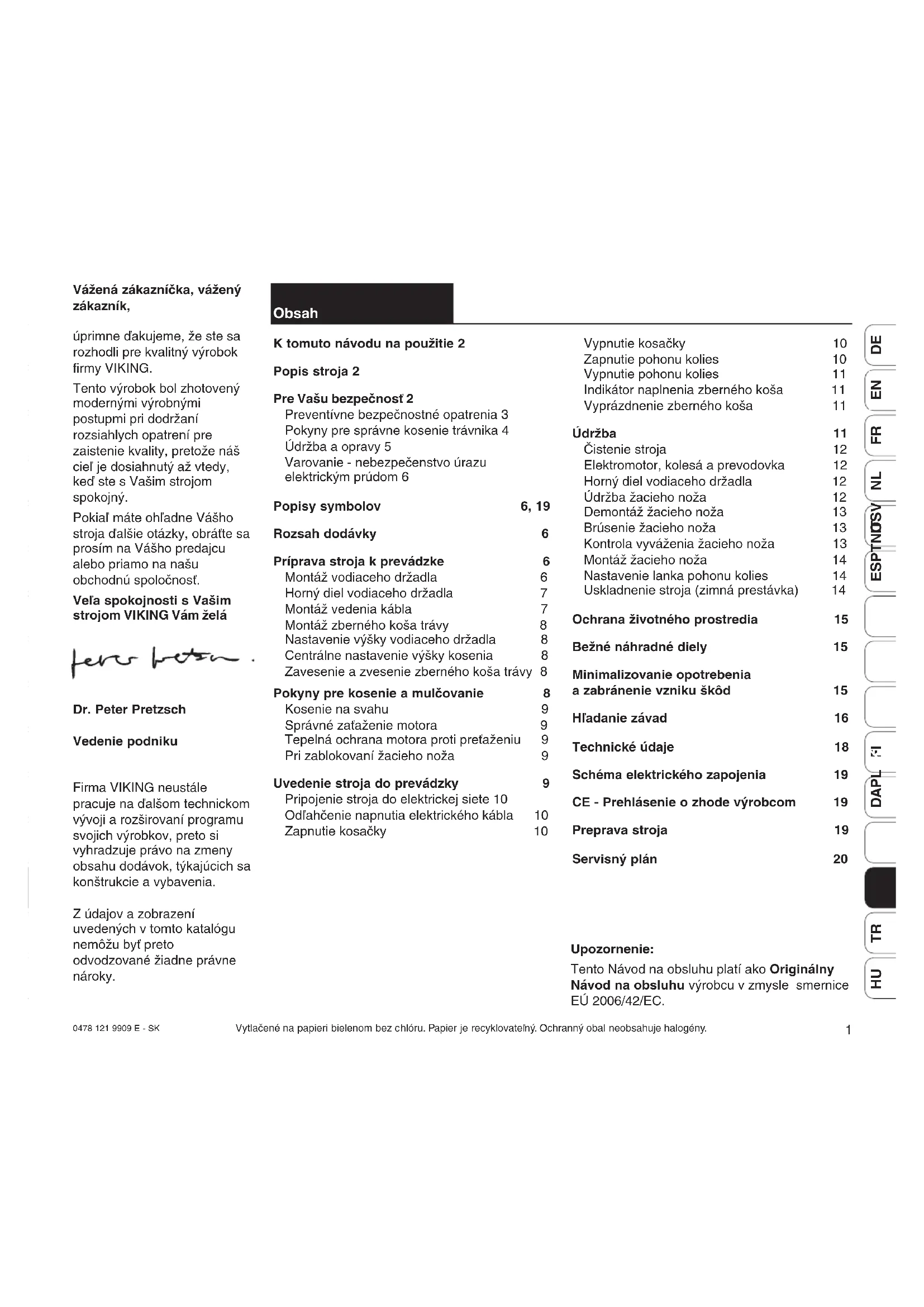

Obsah

Preventívne bezpečnostné opatrenia 3 Pokyny pre správne kosenie trávnika 4 Údržba a opravy 5 Varovanie - nebezpečenstvo úrazu elektrickým prúdom 6

Popisy symbolov 6,19

Rozsah dodávky 6

Pokyny pre kosenie a mulčovanie 8 Kosenie na svahu 9 Správné zataženie motora 9 Tepelná ochrana motora proti pretaženiu 9 Pri zablokovaní žacieho noža 9

Uvedenie stroja do prevádzky 9 Pripojenie stroja do elektrickej siete 10 Odlahčenie napnutia elektrického kábla 10 Zapnutie kosačky 10

Vypnutie kosačky 10 Zapnutie pohonu kolies 10 Vypnutie pohonu kolies 11 Indikátor naplnenia zberného koša 11 Vyprázdnenie zberného koša 11

Údržba 11 Čistenie stroja 12 Elektromotor, kolesá a prevodovka 12 Horný diel vodiaceho držadla 12 Údržba žacieho noža 12 Demontáž žacieho noža 13 Brúsenie žacieho noža 13 Kontrola vyváženia žacieho noža 13 Montáž žacieho noža 14 Nastavenie lanka pohonu kolies 14 Uskladnenie stroja (zimná prestávka) 14

Ochrana životného prostredia 15

Bežné náhradné diely 15

Minimalizovanie opotrebenia a zabránenie vzniku škôd 15

Hladanie závad 16

Technické údaje 18

CE - Prehlásenie o zhode výrobcom 19

Preprava stroja 19

Servisný plán 20

Upozornenie:

Tento Návod na obsluhu platí ako Originálny Návod na obsluhu výrobcu v zmysle smernice EÚ 2006/42/EC.

Tento symbol slúži na prepojenie určitého obrázku v obrázkovej časti s príslušným textom v návode na použitie.

Táto obrázková časť je uvedená v návode na použitie úplne na začiatku

Označenie jednotlivých textových sekvencií

Popisy jednotlivých manipulačných alebo montážnych krokov môžu mať rôzne označenia.

Manipulačný krok s priamym vzťahom k príslušnému obrázku v obrázkovej časti (nachádza sa vždy na začiatku návodu na použitie), s príslušným odkazom na pozičné číslo v obrázku.

Príklad:

1= Skrutku uvolnite

2= páku ...

Všeobecné číslovanie poradia, ku ktorému nepatrí žiadne zobrazenie.

Príklad:

- použitie stroja pri športových alebo súťažných akciách

Okrem popisu jednotlivých manipulačných krokov môže tento návod na použitie obsahovať tiež niektoré textové úseky so zvláštnym významom. Tieto úseky sú pre zdôraznenie zvláštneho významu v návode na použitie označené jedným z nasledujúcich symbolov:

Varovanie pred nebezpečenstvom nehody, úrazu alebo nebezpečenstvom vzniku materiálnych škôd.

Informácie pre lepšie využitie funkcií stroja a pre zabránenie prípadnej nesprávnej obsluhy, ktorá by mohla mať za následok poškodenie stroja, alebo niektorých jeho dielov.

Definícia smeru pohl'adu "vlavo" a "vpravo" v tomto návode na použitie: obsluha stroja stojí za strojom (v pracovnej pozícii) a díva sa dopredu v smere jazdy.

Popis stroja

H Indikátor nastavenej výšky kosenia

I Centrálné nastavenie výšky kosenia

N Indikátor stavu naplnenia zberného koša

Pre Vašu bezpečnost

Pri práci s kosačkou na trávu je bezpodmienečne nutné dodržiavať nasledujúce bezpečnostné predpisy.

Pred prvým uvedením stroja do prevádzky si pozorne prečítajte celý návod na

použitie a pre neskoršiu potrebu si ho uložte na bezpečnom mieste.

Zoznámte sa s ovládacími prvkami a s obsluhou stroja. Nikdy nedovolte používať kosačku deťom alebo iným osobám, ktoré neboli s týmto návodom na použitie oboznámené. Kosačku nesmú používať osoby mladšie ako 16 rokov. Miestne predpisy môžu stanoviť odlišný minimálny vek obsluhy stroja. Nikdy nepracujte s kosačkou, ak sa v blízkosti nachádzajú osoby, zvlášť deti alebo zvieratá.

Pamätajte na to, že obsluha stroja alebo užívatel' zodpovedá za úrazy spôsobené d'alším osobám alebo za poškodenie ich majetku.

- Tento stroj nie je určený na to, aby ho použivali osoby (vrátane detí) s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo osoby s nedostatočnými skúsenosťami a/alebo vedomostami, s výnimkou, že nad ich bezpečnosťou bude mať dozor zodpovedná osoba, alebo od tejto osoby dostanú príslušné pokyny, ako sa musí stroj obsluhovať. Na deti sa musí dohliadať, aby bolo zaistené, že sa nehrajú so strojom.

S kosačkou sa nesmie pracovať po požití alkoholu, liekov ktoré ovplyvňujú reakčnú schopnosť alebo po požití drog.

Pred prvým použitím stroja musí prebehnúť inštruktáž, ktorú vykoná predavač alebo iná odborne spôsobilá osoba.

Pozor!

Kosačka je určená len na kosenie trávy, iné použitie nie je dovolené - hrozí nebezpečenstvo úrazu alebo poškodenie stroja.

Nebezpečenstvo úrazu!

Pre zabránenie nebezpečenstva úrazu sa kosačka nesmie okrem iného používať napr. (zoznam príkladov nie je úplný): na strihanie krovín, živých plotov a húštia, na kosenie popínavých rastlín, úpravu okrasných plôch trávnikov na strechách a v balkónových kvetináčoch, na čistenie chodníkov (vysávanie - vyfukovanie - odhrňanie snehu),

na drvenie vetvičiek zo stromov či kríkov, na vyrovnávanie nerovností pôdy ako napr. krtincov, na transportovanie pokosenej trávy, s výnimkou k tomu určeného zberného koša trávy.

Preventívne bezpečnostné opatrenia

- Pri kosení noste vždy pevnú obuv a dlhé

• Pozemok, na ktorom sa má s kosačkou pracovať predtým dôkladne prekontrolujte a odstráňte všetky kamene, konáre, zbytky dreva, kostí či iné cudzie predmety, ktoré by mohli byť rotujúcim nožom stroja odmrštené.
• Pred použitím stroja vždy vizuálne skontrolujte, či sa rezný nástroj, upevňovacia skrutka a kompletná rezná jednotka nachádzajú v bezchybnom stave.

- Pozor!

elektrickým prúdom! Zvlášť dôležité z hľadiska bezpečnosti sú prívodné sietové káble, sietové vidlice, hlavný vypínač a predlžovacie káble. Pre zabránenie nebezpečenst - va úrazu elektrickým prúdom sa nesmú použiť poškodené alebo predpisom nevyhovujúce prívodné sietové káble, zásuvky, vidlice a predlžovacie káble. Z toho dôvodu pravidelne kontrolujte prívodné sietové káble, či sa neobjavujú známky poškodenia či starnutia (lámavosť izolácie).

• Nepoužívajte nikdy kosačku s poškodeným ochranným zariadením, s nefunkčnou motorovou brzdou alebo bez namontovaného ochranného zariadenia, napr. bez vyhadzovacej klapky, resp. bez zberného koša na trávu.

• Z bezpečnostných dôvodov používajte vždy len nepoškodený zberný kôš.

• Na stroji inštalované bezpečnostné zariadenia sa nesmú odstránit alebo vyradit z činnosti, napr. uviazaním spínacej páky k držadlu.

• Stroj zverte alebo požičajte len osobám, ktoré sú s týmto modelom stroja a jeho používaním dôkladne oboznámené. Vždy odovzdajte tiež návod na použitie.
• Dodržujte platné komunálne predpisy pre prevádzkovú dobu záhradných strojov s motorovým pohonom.

Pokyny pre správne kosenie trávnika

- Riziko úrazu osôb, zdržujúcich sa rnej oblasti.

• Za účelom štartovania postavte stroj na rovnú plochu. Pri štartovaní motora sa stroj nesmie preklápat.

• Pri zapínaní motora postupujte podľa návodu na použitie a motor zapnite len vtedy, ked’ sú Vaše nohy v bezpečnej vzdialenosti od rezných nástrojov.

• Nekoste mokrú trávu a nepracujte počas dažda. Pri kosení mokrej trávy sa zvyšuje riziko úrazu (zníženie adhéznych podmienok pre stabilný postoj obsluhy).

• Pracujte len za denného svetla alebo pri dobrom osvetlení.
• Stroj vedte len krokom. Pri rýchdom vedení stroja hrozí riziko potknutia alebo pošmyknutia obsluhy, čím sa zvyšuje nebezpečenst - vo úrazu.
• Pri kosení na svahu dbajte vždy na správnu stabilitu. Vyvarujte sa koseniu trávy na príliš strmých svahoch, aby nedošlo k nekontrolovanému, samovoľnému pohybu stroja zo svahu.
• Pri kosení postupujte v priečnom smere ku svahu, nikdy nie priamo nahor či nadol, aby pri prípadnej strate kontroly nad strojom nedošlo ku zraneniu následkom samovoľného pohybu kosačky.
• Aby ste zabránili nebezpečenstvu straty kontroly nad strojom budte zvlášť opatrní predovšetkým pri zmene smeru jazdy na svahu.

- Z bezpečnostných dôvodov sa stroj nesmie používať na svahoch s väčším stúpaním ako 25° (46,6 %).

Nebezpečenstvo úrazu!

Sklon svahu 25° zodpovedá vertikálnemu prevýšeniu o hodnotu 46,6 cm pri horizontálnej vzdialenosti 100 cm.

max. 25° 100 46,6

- Pozor!

Postupujte zvlášť opatrne pri pohybe dozadu a pri tahaní kosačky. Nebezpečenstvo potknutia!

• Obzvlášť opatrne postupujte tiež pri otáčaní kosačky alebo pri priťahovaní kosačky k sebe.
• Pri premiestňovaní kosačky cez iné plochy než je tráva alebo pri transporte kosačky k miestu kosenia vždy vypnite motor.

klapku a/ alebo nezvesujte zberný kôš, pokiaľ sa ešte točí žací nôž. Otáčajúci sa rezný nôž môže spôsobit úraz.

• Vyhnite sa častému zapínaniu a vypínaniu motora v krátkych inter - valoch, predovšetkým však "pohrávaniu" sa so spína - čom. Nebezpečenstvo prehriatia motora.
• Kolísanie napätia pri rozbehu stroja môže pri nepriaznivých podmienkach siete spôsobit rušenie iných elektrických spotrebičov, ktoré sú pripojené do rovnakého zásuvkového okruhu. V tomto prípade je potrebné realizovať primerané opatrenia (napr. pripojenie do iného zásuvkového okruhu než príslušné zariadenie, prevádzka stroja s pripojením do zásuvkového okruhu s nižšou impedanciou).
• Na vodiace držadlo nikdy nevešajte žiadne predmety (napr. pracovný odev). Predlžovací kábel sa nesmie namotávať na vodiace držadlo.

- Pozor!

Nohy alebo ruky nikdy

nevkladajte do

do priestoru rotujúcich rezných nožov. Nedotýkajte sa rotujúceho rezného noža. Zdržujte sa vždy v dostatočnej vzdialenosti od vyhadzovacieho otvoru. Vždy dodržujte bezpečný odstup, ktorý je daný vodiacim držadlom stroja. Nebezpečenstvo úrazu!

- Nikdy nedvíhajte a nenoste kosačku so zapnutým motorom alebo so sieťovým káblom, zapnutým do elektrickej siete.

- pred uvolňovaním zablokovaného mechanizmu, alebo pred čistením upchatého vyhadzovacieho kanálu;

- pri náraze rezného noža na cudzí predmet. Pri kontrole rozsahu poškodenia rezného nástroja;

- predtým, než budete kosačku kontrolovať, čistíť alebo niečo na nej opravovať;

- v prípade, že kosačka začne neprijemne vibrovať. V tom prípade je potrebná okamžitá kontrola rezného nástroja;

- ked' sa vzdialite od stroja, resp. ak stroj zostane bez dozoru;

- pred nadvihnutím alebo prenášaním stroja;

- pred transportovaním stroja.

- Pamätajte na to, že po vypnutí motora trvá ešte niekolko sekúnd,

až sa rezné nože prestanú otáčat.

Údržba a opravy

vaním alebo čistením kosačky, pred kontrolou zauzlenia či poškodenia prívodného kábla sa musí kosačka vypnúť a kábel vytiahnuť zo sieťovej zásuvky.

Údržbu vykonávajte len v rozsahu, ktorý je popísaný v tomto návode na použitie.

Đalšie práce nechajte vykonat u odborného predajcu.

Firma VIKING odporúča nechat vykonávat všetky servisné práce a opravy výlučne prostredníctvom odborného predajcu VIKING.

Odborní predajcovia VIKING sú pravidelne školení a disponujú všetkými potrebnými technickými informáciami.

Používajte výlučne originálne náradie, príslušenstvo a náhradné diely.

Firma VIKING odporúča používať výlučne originálne náradie, príslušenstvo a náhradné diely VIKING. Tieto sú, čo sa týka konštrukcie a použitého materiálu optimálne zladené so strojom a s požiadavkami užívateľa.

Originálne náhradne diely firmy VIKING sa dajú poznať podľa objednávacieho čísla dielu, podľa nápisu VIKING, prípadne podľa označenia náhradných dielov VIKING.

Na malých dieloch môže byt toto označenie aj samostatne.

- Kontrolujte pevné dotiahnutie všetkých matíc, čapov a skrutiek, tým zaistíte bezpečnú prevádzku stroja.

- Pri náraze rezného noža či kosačky na prekážku, prípadne na cudzí predmet, okamžite vypnite motor, vytiahnite vidlicu kábla zo sietovej zásuvky a kosačku nechajte odborne skontrolovať.

- Pri poškodení alebo deformovaní hriadeľa sa kosačka nesmie uviesť do prevádzky.

- Pravidelne kontrolujte zberný kôš trávy, či nie je opotrebovaný, poškodený alebo nefunkčný.

- Opotrebované alebo poškodené diely z bezpečnostných dôvodov vždy vymeňte.

• Pri kosení vedte kábel v dostatočnej vzdialenosti od rezných nožov.
• Používajte výlučne izolovaný predlžovací kábel odolný proti vlhkosti s triedou izolácie pre inštaláciu vonku (pozri bod: Uvedenie stroja do prevádzky).

- I napriek tomu, že pohonný motor je chránený proti vode,

nepracujte s kosačkou za dažda, ani v mokrom prostredí.

- Pri používaní elektrickej kosačky vonku sa musí zásuvka pre pripojenie stroja vybaviť prúdovým chráničom (FI) s menovitým vypínacím prúdom max. 30 mA. V prípade nejasností sa obrátte na odborníka s elektrotechnickou kvalifikáciou.

Popis symbolov (1)

Pozor!

Pred uvedením stroja do prevádzky si dôkladne prečítajte návod na použitie.

Nebezpečenstvo úrazu!

Riziko úrazu osób zdržujúcich sa v pracovnej oblasti.

Nebezpečenstvo úrazu!

Pozor ostrý žací nôž. Po vypnutí motora trvá ešte niekoľko sekúnd, než sa rezný nástroj úplne zastaví (motorová / nožová brzda). Pred zahájením všetkých prác na reznom nástroji, pred nastavovaním alebo čistením stroja, pred kontrolou zauzlenia či poškodenia prívodného kábla a pred vzdialením sa od stroja vypnite motor a zo stroja vytiahnite sieťový kábel.

1 Základný stroj 1
2 Ochrana kábla proti zlomu ME 545, ME 545 C 1 ME 545 V 2
3 Skrutka s plochou zaoblenou hlavou 2
4 Otočná rukoväť 2
5 Vedenie kábla 1
6 Horný diel zberného koša 1
7 Spodný diel zberného koša 1
8 Čap 2
9 Príchytka kábla 2 (ME 545)
10 Podložka 2 (ME 545)
• Návod na použitie 1

Príprava stroja k prevádzke

UPOZORNENIE

Pre vykonanie týchto prác sa musí stroj postaviť na rovnú a pevnú plochu.

4= krídlových matíc.

UPOZORNENIE

Odfahčovacie zápichy v závitoch zabraňujú samovolnému úplnému vyskrutkovaniu krídlových matíc zo skrutiek (poistka proti strate krídlových matíc).

Ochrana kábla proti zlomu (2) sa musí namontovať presne podľa obrázku. Lanká a káble sa musia viest pod vodiacim držadlom. Podľa potreby krídlovú maticu (4) pred montážou uvoľnite.

Vložte všetky lanká a káble do

12= dolnej drážky spodného dielu vodiaceho držadla.

U modelu ME 545 nie sú na pravej strane vodiaceho držadla vedené žiadne lanká. Preto sa u tejto kosačky montuje len ľavá ochrana kábla proti zlomu (2).

Montáž

2= pravej ochrany kábla proti zlomu prebieha rovnakým spôsobom ako na l'avej strane.

Stroj pred preklopením vypnite a vytiahnite prívodný sieťový kábel; Horný diel vodiaceho držadla sa nesmie zatažovať (napr. prevesením pracovného odevu cez vodiace držadlo).

Nebezpečenstvo poranenia!

Uvolnením krídlových matíc sa môže horný diel vodiaceho držadla sklopiť. Pred uvolnením krídlových matíc si preto rukou pridržujte horný diel vodiaceho držadla (A) na najvyššom mieste.

Za účelom čistenia stroja, priestorovo úsporného transportovania a uskladnenia stroja sa dá horný diel vodiaceho držadla sklopiť:

- Horný diel vodiaceho držadla sklopte a položte na spodný diel skrine.

9= príchytiek kábla.

6= Horný diel zberného koša nasuňte na

7= spodný diel zberného koša.

8= Čapy zatlačte do príslušných otvorov z vnútornej strany. Horný diel zberného koša zaaretujte v spodnej časti zberného koša ľahkým zatlačením.

Výšku vodiaceho držadla je možné nastaviť do nasledujúcich polôh I (malá výška), II (stredná) a III (vysoká):

J= Krídlovú maticu pre nastavenie výšky vodiaceho držadla uvoľnite otáčaním proti smeru točenia hodinových ručičiek (asi 5 otáčok).

A= Horný diel vodiaceho držadla pevne uchopte obidvomi rukami a miernym pohybovaním nastavte do požadovanej polohy.

UPOZORNENIE

Centrálné nastavenie výšky kosenia

POZOR

Nebezpečenstvo úrazu!

Pred nastavovaním výšky kosenia sa musí vždy vypnúť motor. Dbajte na dostatočnú vzdialenost nôh od reznéh noža.

Výšku kosenia je možné nastavit do siedmych rôznych polôh v rozsahu od 25 mm do 80 mm.

Stupeň 1 = najnižšia výška kosenia

Stupeň 7 = najvyššia výška kosenia

I= Páka pre centrálnenastavenie výšky kosenia sa nachádza na l'avej strane stroja (pozri vyobrazenie). Stroj uchopte za

Y= držadlo a

- Požadovanú výšku kosenia nastavte pri súčasnom pohybovaní stroja.

Nastavenú výšku je možné odčítať na H= indikátore výšky kosenia.

I= Páku pre centrálnenastavenie výšky opät uvoľnite, aby sa mechanizmus nastavenia výšky mohol zaaretovať.

Zavesenie a zvesenie zberného koša trávy

POZOR

Nebezpečenstvo úrazu!

M= Otvorte vyhadzovaciu klapku a podržte.
Zberný kôš trávy sa s
8= vybraniami v zbernom koši zavesí do
9= upevnenia na stroji.
M= Vyhadzovaciu klapku opäť rukou uzavrite.

Zvesenie:

M= Vyhadzovaciu klapku nadvihnite a podržte.
Zberný kôš nadvihnite smerom hore, vyveste z
9= upevnenia a vyberte.
M= Vyhadzovaciu klapku opäť rukou uzavrite.

Pokyny pre kosenie

UPOZORNENIE

Aby trávnik nevysychal, nekoste trávu v teplom a suchom počasí príliš nakrátko! Povrch pokoseného trávnika bude krajší, ked' budú rezné nože správne naostrené. Preto je potrebné nechať rezné nože pravidelne nabrúsiť (u odborného predajcu VIKING).

POZOR

Nebezpečenstvo úrazu!

Prípadné zauzlenie kábla okamžite odstráňte.

Pri použití káblového bubna musí byť prívodný kábel úplne rozvinutý, v opačnom prípade sa môže vplyvom zvýšeného elektrického odporu znížiť výkon a prehriat motor.

Pri kosení vedte prívodný kábel vždy za sebou. Pri kosení sa môže nedopatrením poškodiť prívodný elektrický kábel, čím vzniká veľké nebezpečenstvo úrazu elektrickým prúdom. Z toho dôvodu sa musí pri kosení pracovať tak, aby bol prívodný elektrický kábel vždy pod dohladom a aby ležal na pokosenej ploche.

Kosenie na svahu

Z bezpečnostných dôvodov by sa kosačka mala používať len na svahoch so sklonom max. 25°. Sklon svahu 25° zodpove dá vertikálnemu prevýšeniu o hodnotu 46,6 cm pri horizontálnej vzdialenosti 100 cm.

Správne zataženie motora

Kosačku nezapínajte vo vysokej tráve a v najnižšej nastavenej polohe výšky kosenia.

Motor kosačky sa môže zaťažiť len natol’ko, aby pritom nedošlo k podstatnému zníženiu otáčok motora.

Ak začnú otáčky motora klesat, nastavte vyššiu polohu výšky kosenia a/alebo znížte rýchlost pojazdu.

Tepelná ochrana motora proti preťaženiu

V prípade preťaženia motora, zabudovaná tepelná ochrana motora proti preťaženiu samočinne vypne motor.

Príčiny preťaženia motora:

• kosenie príliš vysokej trávy alebo kosenie pri príliš nízko nastavenej výške kosenia
• príliš vysoká rýchlost pohonu pri kosení
• nevhodný alebo príliš dlhý prívodný sieťový kábel (pokles napätia) (pozri kapitolu "Pripojenie stroja na zdroj elektrického prúdu")
• nedostatočné čistenie vstupných otvorov pre chladiaci vzduch (sacie drážky)

Opätovné spustenie stroja:

Po uplynutí doby pre ochladenie motora asi 10 min (v závislosti na teplote okolia) je možné stroj opäť spustif do prevádzky obvyklým spôsobom (pozri kapitolu "Uvedenie stroja do prevádzky")

Uvedenie stroja do prevádzky

POZOR

• Pozemok, na ktorom sa má s kosačkou pracovať predtým dôkladne prekontrolujte a odstráňte všetky kamene, konáre, drôty, kosti a iné cudzie predmety
• Pri štartovaní motora postupujte podľa pokynov v návode na použitie.
• Pri otáčaní kosačky alebo pri priťahovaní kosačky k sebe postupujte obzvlášť opatrne.
• Nebezpečenstvo úrazu! Nohy alebo ruky nikdy nevkladajte do priestoru rotujúcich rezných nožov.
• Počas kosenia noste vždy pevnú obuv a dlhé nohavice. Nikdy nepracujte bosí ani v sandáloch.
• Nikdy nepracujte s kosačkou, keď sa v blízkosti nachádzajú osoby, zvlášť deti alebo zvieratá.

Pripojenie stroja do elektrickej siete

Skontrolujte, či sietové napätie a prevádzkové napätie odpovedá špecifikácii stroja (pozri typový štítok).

Napätie rozvodnej elektrickej siete musí súhlasit s menovitým napätím, ktoré je uvedené na stroji.

Prívodné sietové vedenie musí byť dostatočne istené (pozri kapitolu “Technické údaje”).

Pre pripojenie elektrického prúdu sa musia použit len predlžovacie káble, ktoré nie sú slabšie než pogumované káble H07 RN-F DIN/VDE 0282 a ktoré majú do dlžky 25 m minimálny prierez 3 x 1,5 mm² resp. do dlžky 50 m prierez 3 x 2,5 mm².

Vídlice a pohyblivé zásuvky predlžovacích káblov musia mať ochranu proti striekajúcej vode a musia byť schválené pre inštaláciu vonku.

Tento stroj je konštruovaný na prevádzku s pripojením na elektrickú sieť, ktorá má v mieste pripojenia (domácej prípojky) systémovú impedanciu Z_max maximálne 0,47 Ohmu (pri 50Hz).

Užívatel si musí sám skontrolovať, či napájacia elektrická sieť do ktorej bude stroj pripojený, splňa tieto požiadavky. V prípade nejasností ohľadne systémovej impedancie napájacej elektrickej siete sa obráfte na miestneho dodávatela elektrického prúdu.

Zariadenie na odľahčenie napnutia elektrického kábla zabraňuje pri práci neúmyselnému odpojeniu prívodného sieťového kábla a tým možnému poškodeniu sieťovej zásuvky na stroji.

Preto sa musí prívodný sietový kábel viest zariadením pre odľahčenie napnutia elektrického kábla.

Na

10= prívodnom sieťovom kábli urobte slučku a vložte do

11= otvoru.

Motor neštartujte vo vysokej tráve resp. pri najnižšie nastavenej výške kosenia, inak sa motor tažko rozbehne.

Krok ①:

S= Štartovacie tlačidlo stlačte a podržte.

Krok ②:

R= Páku pre zastavenie motora pritiahnite k držadlu a podržte.

- Štartovacie tlačidlo sa môže po stlačení páky pre zastavenie motora opät uvoľnit.

Vypnutie kosačky

R= Uvol'nite páku pre zastavenie motora. Motor a žací nôž sa po krátkej dobe dobehu úplne zastaví.

POZOR

Nebezpečenstvo úrazu!

Zapnutie a vypnutie pohonu kolies ME 545 V

UPOZORNENIE

Vlastný pohon kolies funguje len pri chode motora. Pákou pohonu kolies Vario (U) sa pri zastavenom motore nesmie pohybovať, inak sa môže poškodiť pohonný mechanizmus stroja (páka je zablokovaná).

Krok 1:

T= Páku pohonu kolies pritiahnite k držadlu a držte. Pohon kolies sa zapne.

Krok②:

Pre plynulé zvyšovanie rýchlosti pohonu potiahnite

Rýchlost pohonu kolies: plynulá zmena od 2,4 km/h až do 4,0 km/h

UPOZORNENIE

Rýchlost pohonu kolies Vario sa dá počas jazdy lubovoľne menit bez toho, aby sa musel vypnút pohon kolies.

Vypnutie pohonu kolies

Pre vypnutie pohonu kolies uvoľnite T= páku pohonu kolies.

Indikátor naplnenia zberného koša

Horný diel zberného koša je vybavený N= indikátorom stavu naplnenia.

Silný prúd vzduchu, ktorý vzniká rotáciou žacieho noža a ktorý slúži k naplneniu zberného koša trávou, nadvihne klapku indikátora stavu naplnenia:

Pri postupnom naplňovaní zberného koša sa znižuje intenzita prúdu vzduchu a klapka indikátora stavu naplnenia klesne:

Zberný kôš je plný a musí sa vyprázdnit (pozri kapitolu "Vyprázdnenie zberného koša").

Vyprázdnenie zberného koša

POZOR

Nebezpečenstvo úrazu!

Pred zavesením alebo zvesením zberného koša na trávu sa musí bezpodmie - nečne vždy vypnúť motor.

UPOZORNENIE

Úplne naplnený zberný kôš na trávu môže mat hmotnosť až 16 kg.

- Zberný kôš zveste zo stroja (pozri kapitolu "Zavesenie a zvesenie zberného koša na trávu"). Zberný kôš otvorte pomocou

13= uzavieracej príložky a 5= horný diel zberného koša vyklopte nahor.

Naplneny

K= zberný kôš preklopte smerom dozadu.

14= držadlo (na hornej časti zberného koša) a

15= držadlo na spodnej časti zberného koša.

Údržba

POZOR

Nebezpečenstvo úrazu!

Pre zabránenie neúmyselnému naštartovaniu motora pri všetkých prácach na reznom nástroji, údržbe a čistení, pri transportovaní a uskladnení stroja bezpodmie - nečne vytiahnite sieťový kábel zo zásuvky.

Nikdy nesiahajte na žací nôž, pokiał nie je úplne zastavený.

Ak potrebujete odborné informácie, alebo ak nemáte k dispozícii potrebné náradie, vždy vyhladajte pomoc odborného predajcu.

Firma VIKING odporúča nechat vykonávat všetky servisné práce a opravy výlučne prostredníctvom odborného predajcu VIKING.

VIKING odporúča používať výlučne originálne náhradné diely VIKING.

Čistenie stroja

Po každom použití sa musí stroj vždy dôkladne vyčistit. Dôkladné ošetrovanie chráni Váš stroj pred poškodením a predlžuje jeho životnosť.

Pre zabezpečenie dostatočného chladenia motora je nutné pravidelné čistenie vstupných otvorov pre chladiaci vzduch (sacie drážky) medzi kapotou motora a spodným dielom skrine. Vyčistite žací nôž.

Spodné plochy kosačky vyčistite kefou a vodou. Usadené zbytky trávy v žacej skrini a vo vyhadzovacej šachte predtým uvoľnite kúskom dreva.

Prúdom vody nikdy nestriekajte na časti motora, tesnenia, ložiská a elektrosúčiastky, ako napr. vypínače. Následkom toho by mohli byť nákladné opravy. Nepoužívajte agresívne čistiace prostriedky. Tieto čistiace prostriedky by mohli poškodít plastové a kovové diely a tým negatívne ovplyvnit bezpečnú prevádzku Vášho stroja VIKING.

Ak sa nečistoty nedajú odstránit vodou, kefkou alebo handrou, odporúčame použit špeciálny čistiaci prostriedok VIKING (napr. špeciálny čistiaci prostriedok STIHL).

POZOR

Nebezpečenstvo úrazu!

Pred preklopením kosačky umiestnite kosačku na pevný, vodorovný a rovný povrch a nastavte najvyšší stupeň kosenia (stupeň 7), v opačnom prípade by sa kosačka mohla opát preklopiť dopredu.

UPOZORNENIE

Kosačku pri čistení a údržbe preklápajte len na ovládaciu rukovát, u ktorej ste predtým povolením krídlo - vých matíc uvoľnili jej hornú časť. Pred preklopením zveste zberný kôš, sklopte horný diel vodiaceho držadla (pozri kapitolu "Montáž vodiaceho držadla") a nadvihnite vyhadzovaciu klapku.

Elektromotor, kolesá a prevodovka

Guličkové ložiská kolies nevyžadujú údržbu.

Ak potrebujete odborné informácie, alebo ak nemáte k dispozícii potrebné náradie, vždy vyhladajte pomoc odborného predajcu. (Firma VIKING odporúča odborného predajcu VIKING).

VIKING odporúča používať výlučne originálne náhradné diely VIKING.

Interval údržby:

- Vyčistite žací nôž a skontrolujte, či nie poškodený alebo nadmerne opotrebený (vruby a praskliny) a podľa potreby vymeňte.

Hranice opotrebenia:

Hrúbka noža musí byť na každom mieste minimálne 2 m m . (Kontrola pomocou posuvného meradla).

Ostrie noža sa môže zbrúsít maximálne o 5 m m.

Mieru opotrebenia noža skontrolujte pomocou

Ak je na kosačke namontovaný iný rezný nôž, ako rezný nôž, ktorý je súčastou dodávky ale napr. mulčovací nôž, ktorý je k dispozícii ako zvláštne príslušenstvo, platia pre tento nôž iné hranice opotrebovania.

POZOR

Nebezpečenstvo úrazu!

Opotrebený žací nôž sa môže zlomiť a tým spôsobit tažké úrazy. Preto je veľmi dôležité dodržovať pokyny pre údržbu žacieho noža.

Podl'a miesta použitia a intenzity namáhania sa môže opotrebenie žacích nožov značne líšit. V prípade, že sa stroj často používa na pieskových pôdach resp. pri suchom počasí a nože často dosadajú až na zem, dochádza k vyššiemu namáhani u a tým tiež k nadmernému opotrebeniu noža.

Pri každej výmene žacieho noža sa musia vymeníť tiež skrutky noža (18).

Demontáž žacieho noža

17= Žací nôž vyberte.

Ostrenie žacieho noža

19

Pri ostrení žacieho noža dodržujte nasledujúce podmienky:

Pri zistení vrubov, prasklín alebo ak je nôž obrúsený o viac než 5 mm, alebo keď je nôž na niektorom mieste tenší než 2 mm (hranica opotrebenia), nôž vymeňte za nový.

Uhol ostria nožov je 30°.

Kontrola vyváženia žacieho noža

Do

20= stredného otvoru

17= žacieho noža vložte

19= skrutkovač a žací nôž vyrovnajte do vodorovnej polohy.

Ak je žací nôž vyvážený správne, zostane vo vodorovnej polohe.

- Ak sa žací nôž nakláňa na jednu stranu, musí sa táto strana dodatočne pribrúsít, aby sa dosiahla rovnováha.

Montáž žacieho noža

Nastavenie lanka pohonu kolies

17= Žací nôž namontujte zahnutými krídelkami smerom nahor. K zablokovaniu noža pri montáži použite 16= drevený hranol (cca 60 x 60 mm). 18= Skrutku noža pevne dotiahnite utahovacím momentom 10 - 15 Nm.

POZOR

Nebezpečenstvo úrazu!

Predpísaný uťahovací moment skrutky noža 10 - 15 Nm sa musí presne dodržať, pretože na tom je závislé bezpečné upevnenie rezného nástroja. Skrutku noža (18) zaistite naviac prostriedkom Loctite 243.

Interval údržby:

Podla potreby (pokial sa nezapojí pohon pri zatiahnutej páke pohonu)

U nového stroja je napnutie lanka nastavené správne už z výroby. V dôsledku intenzívneho používania stroja a tým aj väčšieho opotrebenia spojky sa môže stať, že sa bude musieť lanko nastaviť skôr.

Nastavenie prebieha prostredníctvom

21= regulačnej skrutky, umiestnenej na hornej časti vodiaceho držadla.

Správne nastavenie:

Stlačte páku pohonu kolies a kosačku súčasne potiahnite dozadu.

Od približne jednej tretiny dráhy páky pohonu sa musia hnacie kolesá zablokovat.

Napnutie lanka pohonu kolies sa zvyšuje otáčaním

21= regulačnej skrutky v smere “+”, otáčaním v smere “-” sa napnutie lanka znižuje.

POZOR

Nebezpečenstvo úrazu!

Ak pri tahaní kosačky dozadu hnacie kolesá blokujú aj pri nestlačenej páke pohonu, nie je lanko pohonu kolies nastavené správne a pohon kolies kosačky je permanentne zapnutý. Tým sa môže kosačka už počas štartovania samovoľne uviesť do pohybu a tým spôsobit úraz alebo materiálne škody.

Nastavenie sa musí zopakovat (prípadne vyhládajte pomoc odborného predajcu, firma VIKING odporúča odborného predajcu VIKING).

Uskladnenie stroja (zimná prestávka)

Priestor pre uskladnenie stroja musí byť suchý a bezprašný. Okrem toho sa musí kosačka uschovať mimo dosahu detí.

Prípadné závady na stroji je potrebné odstrániť ešte pred uskladnením, tým zostane stroj vždy v pohotovosti pre dálšie použitie.

Pri uskladnení kosačky na dlhšiu dobu (zimná prestávka) dodržujte nasledujúci postup:

- Dôkladne vyčistite všetky povrchové plochy stroja.

- Pohyblivé diely dôkladne naolejujte, popr. namažte tukom.

Ochrana životného prostredia

Pokosená tráva nepatrí na skládku smetí, ale je najvhodnejším materiálom na

kompostovanie.

Obalové materiály, vlastný stroj a príslušenstvo sú vyrobené z recyklovateľných materiálov, ktoré sa musia likvidovať podľa platných predpisov.

Triedený ekologický zber a likvidácia odpadových materiálov je základným predpokladom pre efektívnu recykláciu základných surovín. Z tohto dôvodu sa musí prístroj po ukončení bežnej technickej životnosti ako neupotrebitelný odovzdat do zberu triedeného materiálu.

Bežné náhradné diely

Žací nôž

6340 702 0100

UPOZORNENIE

Upevňovacie diely žacieho noža (napr. skrutka noža, poistná podložka) sa musia pri výmene noža resp. pri montáži noža vymenit. Náhradné diely sú k dispozícii u špecializovaného predajcu VIKING.

Minimalizovanie opotrebenia a zabránenie vzniku škôd

Aby ste zabránili poškodeniu alebo nadmernému opotrebeniu Vášho stroja VIKING, bezpodmienečne dodržujte nasledujúce dôležité pokyny:

1. Bežné spotrebné náhradné diely

Niektoré diely strojov VIKING podliehajú bežnému prevádzkovému opotrebeniu i pri predpísanom používaní a preto je tieto diely potrebné v závislosti na spôsobe a dobe použitia vždy včas vymenit.

Medzi tieto diely patrí napr.:

• rezný nôž
• zberný kôš
• ochranné lišty
• klinový remeň (ME 545 V)

2. Dodržovanie pokynov uvedených v tomto návode na použitie

Pri používaní, údržbe a uskladnení elektrického stroja VIKING sa musí postupovať tak dôkladne, ako to popisuje tento návod na použitie. Za všetky škody, ku ktorým došlo nedodržovaním bezpečnostných pokynov a pokynov pre použitie a údržbu, zodpovedá sám užívateľ.

To platí predovšetkým pre:

• nedostatočne dimenzovaný prívodný kábel (prierez)
• nesprávne pripojenie na elektrickú siet (napätie)
• firmou VIKING neschválené úpravy stroja
• použitie náradia a príslušenstva, ktoré nie je pre stroj schválené, nevhodné alebo kvalitatívne nevyhovujúce.
• použitie výrobku v rozpore s predpísaným určením
• použitie stroja pri športových alebo súťažných akciách
• následné škody, ktoré vznikli d'alším používaním stroja s chybnými súčiastkami

3. Údržba stroja

Všetky práce uvedené v kapitole "Údržba" sa musia vykonávať pravidelne podľa predpísaných intervalov. Pokial' tieto údržbárske práce nemôže vykonať sám užívatel, musí tým poveriť odborného predajcu.

Firma VIKING odporúča vykonávat všetky servisné práce a opravy výlučne prostredníctvom odborného predajcu VIKING.

Odbomí predajcovia VIKING sú pravidelne školení a disponujú všetkými potrebnými technickými informáciami.

Pri zanedbaní týchto prác môžu vzniknút škody, za ktoré zodpovedá sám užívatel.

K tomu okrem iného patria:

• škody na motore pohonu stroja v dôsledku nedostatočného čistenia vstupných otvorov pre chladiaci vzduch (sacie drážky)
• škody následkom korózie a iné následné škody spôsobené neodbomým skladovaním
• poškodenie stroja spôsobené použitím nekvalitných náhradných dielov.
• škody následkom neskoro alebo nedostatočne vykonanej údržby resp. následkom servisných prác alebo opráv, ktoré neboli vykonané v servisnej dielni odborného predajcu.

Hladanie závad

Závada Pravdepodobná príčina		Odstránenie Strana Obr.
- Motor sa neroztočí	- Bez sieťového napätia- Chybný prívodný sieťový kábel/vidlica, príp. zásuvka alebo vypínač- Nestlačené štartovacie tlačidlo- Aktivovaná tepelná ochrana motora proti preťaženiu- Upchatá žacia skriňa	- Skontrolujte poistky- Skontrolujte, príp. vymeňte.- Stlačte štartovacie tlačidlo- Po ochladení motora stroj opát zapnite- Vyčistite žaciu skriňu (pri čistení vytiahnite vidlicu kábla zo sieťovej zásuvky)	9108, 9, 11	1116
- Časté vypínanie sietového ističa	- Nevhodné dimenzovanie prívodného sieťového kábla- Preťaženie elektrickej siete- Motor je preťažený kosením príliš vysokej alebo príliš vlhkej trávy	- Použite správne dimenzovaný prívodný sieťový kábel- Stroj zapojte do iného zásuvkového okruhu- Výšku kosenia a rýchlost kosenia prispôsobte podmienkam kosenia	997, 9	7
- Silné vibrácie pri prevádzke stroja	- Uvoľnená skrutka rezného noža- Uvoľnené upevnenie motora- Nôž je nevyvážený v dôsledku nesprávného nabrúsenia alebo ulomenia	- Dotiahnite skrutku noža- Dotiahnite skrutky upevnenia motora- Nôž nabrúste (potom vyvážte) alebo vymeňte	12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12,18, 19	1918, 19
- Pri zatiahnutí páky pohonu sa nezapne pohon kolies (pri ME 545 V)	- Nesprávne nastavené lanko pohonu kolies- Opotrebovaný klinový remeň- Chybné lanko pohonu kolies (napr. zalomené)- Vadná prevodovka	- Nastavte lanko pohonu kolies- Klinový remeň vymeňte- Lanko pohonu kolies vymeňte- Vymeňte prevodovku	13131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131	20

Ipozri návod na obsluhu motora
*príp. vyhľadajte pomoc odborného predajcu, VIKING odporúča odborného predajcu VIKING.

Závada Pravdepodobná príčina		Odstránenie Strana Obr.
- Nefunguje regulácia rýchlosti pohonu kolies Vario (pri ME 545 V)	- Páka je zasunutá v nesprávnom smere- Prasknuté alebo chybné lanko pohonu kolies Vario	- Páku zasuňte do správneho smeru- Lanko pohonu kolies Vario zaveste alebo vymeňte	10 ✘	13
- Nerovný povrch pokosenej trávy, trávnik žltne	- Otupený alebo opotrebený žací nôž- Príliš vysoká rýchlost pohonu pri kosení v pomere k výške kosenia	- Žací nôž nabráste alebo vymeňte- Znížte rýchlost pohybu pri kosení a/ alebo nastavte správnu výšku kosenia	12, ✘7	197
- Stažené štartovanie alebo pokles výkonu motora	- Kosenie príliš vysokej alebo príliš mokrej trávy- Upchatá žacia skriňa	- Výšku kosenia a rýchlost kosenia prispôsobte podmienkam kosenia- Vyčistite žaciu skriňu (pri čistení vytiahnite vidlicu kábla zo sieťovej zásuvky)	711	716
- Upchatý vyhadzovací kanál	- Opotrebovaný žací nôž- Kosenie príliš vysokej alebo príliš vlhkej trávy	- Žací nôž vymeňte- Výšku kosenia a rýchlost kosenia prispôsobte podmienkam kosenia	12, ✘7	197

Pozri návod na obsluhu motora
*príp. vyhľadajte pomoc odborného predajcu, VIKING odporúča odborného predajcu VIKING.

Jednotka ME 545.1 ME 545.0 V
ME 545.0 C

Sériové identifikačné číslo 6340 6340
Motor, druh konštrukcie Elektromotor Elektromotor
Výrobca ATBATB
TypBSRBF 0,75/2-C74 BSRBF 0,75/2-C74
Napätie Volt [V~] 230	230
Príkon	Watt [W]	1600 1600
Poistky	Ampér [A]	10	10
Frekvencia	Hertz [Hz]	50	50
Trieda ochrany		II	II
Druh ochrany		IPX 4	IPX 4
Rezné ústrojenstvo		rotačný nôž	rotačný nôž
Šírka záberu	cm	43	43
Otáčky rezného ústrojenstva	ot/min	2800 2800
Pohon rotačného noža		permanentný	permanentný
Podľa smernice 2000/14/EC:
Zaručená hladina akustického výkonu L_WAd	dB(A)	94	94
Podľa smernice 2006/42/EC:
Hladina akustického tlaku na pracovisku L_pA	dB(A)	78	78
Tolerancia K_pA	dB(A)	1	1
Uvedená charakteristická hodnota vibrácií podľa EN 12096:
Nameraná hodnota a_hw	m/sec ^2	5,20	5,20
Tolerancia K_hw	m/sec ^2	2,08	2,08
Meranie podľa EN 20 643
Utahovací moment skrutky noža	Nm	10 - 15	10 - 15
Pohon zadných kolies		-	Vario
Priemer kolies vpredu	mm	180	180
Priemer kolies vzadu	mm	200	200
Výška kosenia	mm	25 - 80	25 - 80
Objem zberného koša	l	60	60
D/Š/V	cm	147x48x102	147x48x102
Hmotnosť	kg	26 / 30	32
18			0478 121 9909 E - SK

0478 121 9909 E - SK

22 Sietová prípojka
23 Hlavný vypínač
24 Motor
25 Kondenzátor
26 modrá
27 hnedá
28 čierna

CE – Prehlásenie o zhode výrobcom

Výrobca,

VIKING GmbH

týmto prehlasuje, že stroj:

Výrobná značka: VIKING Typ: ME 545.1

ME 545.0 C

ME 545.0 V

Popis symbolov (2)

Naštartovanie motora

Vypnutie motora

ME 545 V Zapnutie pohonu kolies

Sériové

identifikačné číslo: 6340

vyhovuje požiadavkám nasledujúcich smerníc EÚ: 2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC

Vývoj a konštrukcia tohto výrobku prebiehala v súlade s nasledujúcimi normami:

EN 60335-1,

EN 60335-2-77

Názov a adresa sídla účastníkov konania:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Zostavenie a uloženie technickej dokumentácie:

Johann Weiglhofer VIKING GmbH

Rok výroby a sériové číslo sú uvedené na typovom štítku stroja.

Langkampfen, 02.01.2013

VIKING GmbH

Weiglhofer

Vedúci odboru výskumu a vývoja produktov

Preprava stroja

Pre zabránenie nebezpečenstva poranenia na

ostrých hranách

a popálenia na horúcich častiach stroja, používajte vždy pracovné rukavice.

• Pred transportom stroj vždy vypnite, vytiahnite sietový kábel a počkajte, až sa nôž úplne zastaví.
• Stroj transportujte len s ochladeným motorom.
• Stroj prenášajte len vo dvojici.
• Pre nakladanie používajte vhodné nakladacie zariadenia (nakladacie rampy, zdvíhacie zariadenia).
• Stroj vždy riadne zaistite na ložnej ploche použitím dostatočne dimenzovaných viazacích prostriedkov (upevňovacie popruhy, viazacie laná a pod.).
• Pri transporte stroja dodržujte platné regionálne zákonné predpisy, predovšetkým predpisy o bezpečnosti a zabezpečení nákladu počas transportu a spôsobe dopravy predmetov na ložnej ploche.

Servisný plán

V prípade, že necháte u Vášho špecializovaného predajcu VIKING vykonať údržbu Vášho stroja VIKING, odovzdajte mu tiež tento návod na použitie.

Váš odborný predajca VIKING Vám v kapitole "Servisný plán" potvrdí správne vykonanie predpísaných servisných prác.

Model: ME

Sériové číslo:

Odovzdanie

Dátum: ____ ____ ____ ____

tímto prohlašuje, že stroj:
