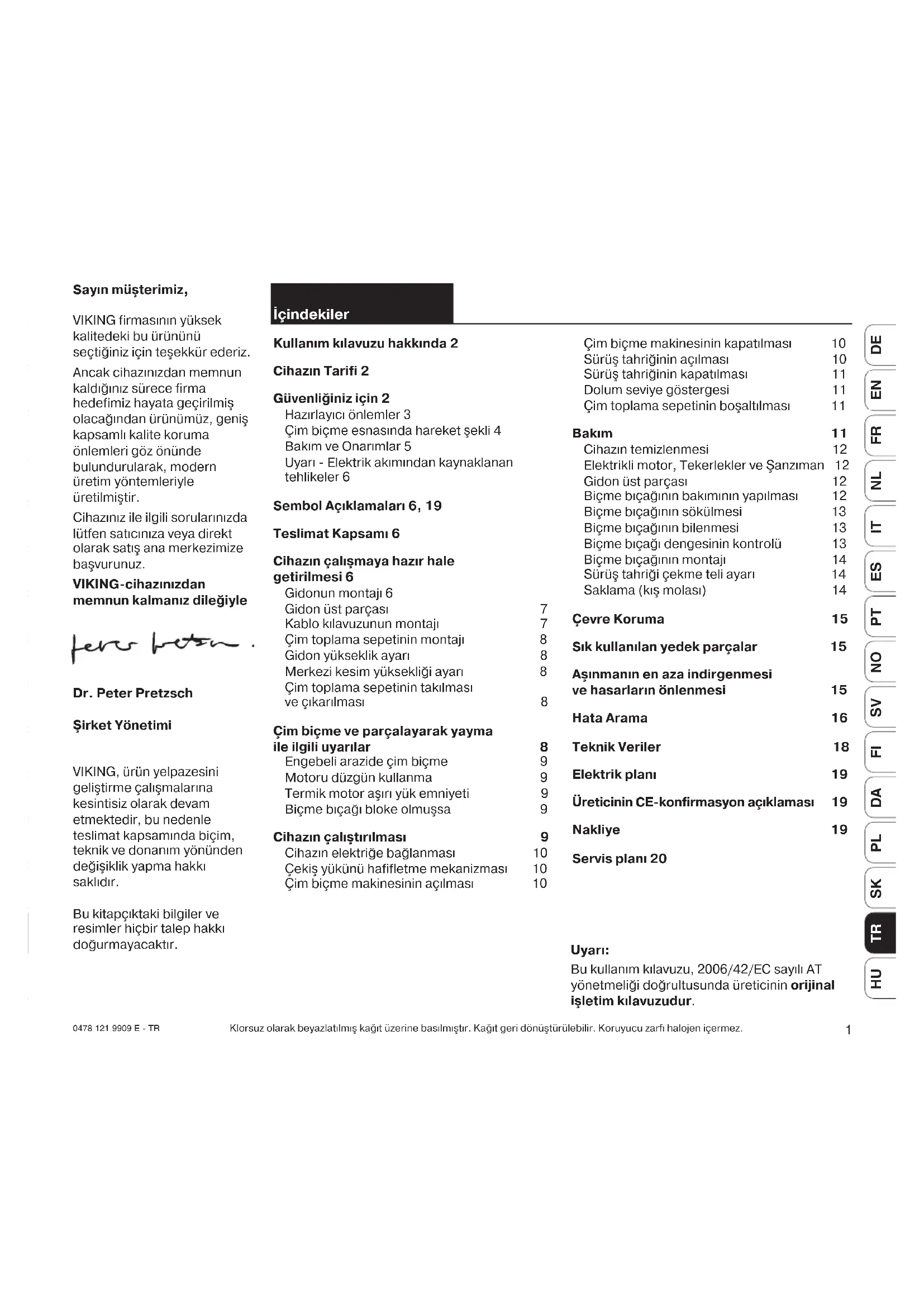

KULLANIM KILAVUZU ME 545 C VIKING

Sayın müşterimiz, VIKING firmasının yüksek kalitedeki bu ürününü seçtiğiniz için teşekkür ederiz. Ancak cihazınızdan memnun kaldığınız sürece firma hedefimiz hayata geçirilmiş olacağından ürünümüz, geniş kapsamlı kalite koruma önlemleri göz önünde bulundurularak, modern üretim yöntemleriyle üretilmiştir. Cihazınız ile ilgili sorularınızda lütfen satıcınıza veya direkt olarak satış ana merkezimize başvurunuz. VIKINGcihazınızdan memnun kalmanız dileğiyle Dr. Peter Pretzsch Şirket Yönetimi VIKING, ürün yelpazesini geliştirme çalışmalarına kesintisiz olarak devam etmektedir, bu nedenle teslimat kapsamında biçim, teknik ve donanım yönünden değişiklik yapma hakkı saklıdır. Bu kitapçıktaki bilgiler ve resimler hiçbir talep hakkı doğurmayacaktır. İçindekiler Kullanım kılavuzu hakkında 2 Cihazın Tarifi 2 Güvenliğiniz için 2 Hazırlayıcı önlemler 3 Çim biçme esnasında hareket şekli 4 Bakım ve Onarımlar 5 Uyarı Elektrik akımından kaynaklanan tehlikeler 6 Sembol Açıklamaları 6, 19 Teslimat Kapsamı 6 Cihazın çalışmaya hazır hale getirilmesi 6 Gidonun montajı 6 Gidon üst parçası 7 Kablo kılavuzunun montajı 7 Çim toplama sepetinin montajı 8 Gidon yükseklik ayarı 8 Merkezi kesim yüksekliği ayarı 8 Çim toplama sepetinin takılması ve çıkarılması 8 Çim biçme ve parçalayarak yayma ile ilgili uyarılar 8 Engebeli arazide çim biçme 9 Motoru düzgün kullanma 9 Termik motor aşırı yük emniyeti 9 Biçme bıçağı bloke olmuşsa 9 Cihazın çalıştırılması 9 Cihazın elektriğe bağlanması 10 Çekiş yükünü hafifletme mekanizması 10 Çim biçme makinesinin açılması 10 Çim biçme makinesinin kapatılması 10 Sürüş tahriğinin açılması 10 Sürüş tahriğinin kapatılması 11 Dolum seviye göstergesi 11 Çim toplama sepetinin boşaltılması 11 Bakım 11 Cihazın temizlenmesi 12 Elektrikli motor, Tekerlekler ve Şanzıman 12 Gidon üst parçası 12 Biçme bıçağının bakımının yapılması 12 Biçme bıçağının sökülmesi 13 Biçme bıçağının bilenmesi 13 Biçme bıçağı dengesinin kontrolü 13 Biçme bıçağının montajı 14 Sürüş tahriği çekme teli ayarı 14 Saklama (kış molası) 14 Çevre Koruma 15 Sık kullanılan yedek parçalar 15 Aşınmanın en aza indirgenmesi ve hasarların önlenmesi 15 Hata Arama 16 Teknik Veriler 18 Elektrik planı 19 Üreticinin CEkonfirmasyon açıklaması 19 Nakliye 19 Servis planı 20

Uyarı: Bu kullanım kılavuzu, 2006/42/EC sayılı AT yönetmeliği doğrultusunda üreticinin orijinal işletim kılavuzudur. Klorsuz olarak beyazlatılmış kağıt üzerine basılmıştır. Kağıt geri dönüştürülebilir. Koruyucu zarfı halojen içermez. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 12 0478 121 9909 E - TR Bu sembol, resim sayfasındaki resimlerin kullanım kılavuzundaki ilgili metinlerle eşleştirilmesini sağlamaktadır. Resim sembolleri Kullanım kılavuzu hakkında

Metin bölümlerine ait işaretler Tarif edilen kullanım aşamaları farklı işaretlere sahip olabilir. Bir resimle doğrudan ilişkisi olmayan kullanım aşaması. Örnek:

• Dengesizlik nedeniyle oluşabilecek titreşimlerin önlenmesi için tüm bıçak yüzeyinin eşit keskinlikte olmasına dikkat ediniz. (Kullanım kılavuzunun başında yer alan) Resim sayfalarındaki ilgili resimle doğrudan bağlantılı kullanım aşaması, resimdeki pozisyon sayısını belirten bir ibare bulunur. Örnek: 1= Vidayı çözünüz 2= Kolu... Resim bulunmayan genel sıralamalar. Örnek: 0 Ürünün spor veya yarışma gibi faaliyetlerde kullanılması Kullanım aşaması tariflerinin yanısıra bu kullanım kılavuzunda ek anlam içeren metin bölümleri bulunabilir. Bu bölümler, devamda tarif edilen sembollerden biriyle işaretlenerek vurgulanmıştır: Çim biçme makinesi ile yapılan çalışmalarda kaza önleyici kurallara kesinlikle uyunuz. Tüm kullanım kılavuzunu ilk çalıştırmadan önce dikkatle okuyunuz ve daha sonraki kullanımlar için güvenli bir yerde saklayınız. Ayar parçaları ve cihaz kullanımı hakkında bilgi edininiz. Çocukların veya kullanım kılavuzunu bilmeyen diğer kişilerin çim biçme makinesini kullanmasına kesinlikle izin vermeyiniz. 16 yaşını doldurmamış kişiler çim biçme makinesini kullanamaz. Asgari kullanıcı yaşı yerel düzenlemelerle belirlenmiş olabilir. Yakınınızda insanlar, özellikle çocuklar, veya hayvanlar varken çim biçmeyiniz. Diğer kişilerin veya bu kişilere ait nesnelerin zarar görmesine yol açan kazalarda tüm sorumluluğun makine sürücüsüne veya kullanıcıya ait olduğunu unutmayınız. Kaza, yaralanma ve ağır maddi hasar tehlikesine yönelik uyarı Cihazlardan daha fazla verim elde edebilmek ve cihazda ya da yapı parçalarında hasara yol açabilecek olası işletim hatalarından kaçınmak için bilgiler. Resimler, kullanım kılavuzunun başındadır Cihazın Tarifi A Ayar parçalarının yer aldığı gidon üst parçası C Çevrilebilir tutamak D Motor kaputu E Taşıma kolu F Gövde üst parçası G Koruyucu çıta H Kesim yüksekliği göstergesi I Merkezi kesim yüksekliği ayarı J Gidon yükseklik ayarı çevrilebilir tutamağı K Çim toplama sepeti L Kablo bükülme emniyeti M Püskürtme kapağı N Dolum seviyesi göstergesi

Güvenliğiniz için Kullanım kılavuzundaki “sol” ve “sağ” kavramları için bakış yönü: Kullanıcı cihazın arkasında durur (çalışma pozisyonu) ve sürüş yönünde ileri bakar. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 20478 121 9909 E - TR

Alkol, tepki kabiliyetini etkileyen ilaç veya uyuşturucu kullanımından sonra çim biçme makinesi ile çalışılmamalıdır. İlk çalıştırmadan önce satıcı veya diğer bir uzman tarafından makine hakkında bilgi edinilmelidir. Dikkat! Çim biçme makinesi, çim biçme amacıyla kullanılmak üzere tasarlanmıştır; makinenin başka bir amaçla kullanılması tehlikeli olabileceğinden veya cihazda hasara yol açabileceğinden yasaktır. Kaza tehlikesi! Kullanıcı için tehlike teşkil edeceğinden çim biçme makinesi aşağıdaki gibi durumlarda kullanılmamalıdır (sıralamada tamamı yer almamaktadır): Çalılıkların, çitlerin ve küçük ağaçların traşlanması, fidanların kesilmesi, çatıdaki ve balkondaki çimlerin bakımı, yol temizliği (emdirme – üfleme – kar süpürme), 0 Bu cihaz fiziksel, duyusal veya ruhsal becerileri kısıtlı olan veya güvenliklerinden sorumlu bir kişinin gözetiminde olmadıkları veya böyle bir kişi tarafından cihazın kullanımı ile ilgili talimat almadıkları sürece yeterli deneyime ve/veya bilgiye sahip olmayan kişilerce kullanılmak üzere tasarlanmamıştır. Çocuklar, cihazla oynamamalarının garantilenmesi için daima gözetim altında tutulmalıdır. ağaç ve çit parçalarının doğranması ve ufalanması, arazideki köstebek yuvaları gibi engebelerin düzeltilmesi, kesilen ağaç ve çimlerin bunun için öngörülen çim toplama sepeti dışında taşınması. Hazırlayıcı önlemler 0 Çim biçme esnasında daima sağlam ayakkabılar ve uzun pantalonlar giyilmelidir. Çimleri yalınayak veya sandaletlerle biçmeyiniz. 0 Cihazın kullanılacağı araziyi kontrol ediniz ve taşları, sopaları, kabloları, kemikleri ve cihazın havalandırabileceği diğer tüm yabancı cisimleri uzaklaştırınız. 0 Her kullanımdan önce kesim aletinin, tespitleme vidalarının ve tüm kesim biriminin sorunsuz durumda olup olmadığını gözle kontrol ediniz. 0 Dikkat! Elektrik şoku tehlikesi! Elektrik güvenliği açısından özellikle önemli olan parçalar: elektrik kablosu, elektrik fişi, açma/kapama şalteri ve bağlantı hattı. Hasarlı kablolar, bağlantılar ve fişler veya kurallara uygun olmayan bağlantı hatları, elektrik şoku tehlikesinin ortadan kaldırılması için kullanılmamalıdır. Bu nedenle bağlantı hattında hasar veya eskime (kırılganlık) olup olmadığını düzenli olarak kontrol ediniz. 0 Çim biçme makinelerini asla hasarlı koruyucu tesisatlar veya koruyucu kafesler ile, motor freni çalışmaz durumdayken, ya da koruyucu tesisatlar, örn. püskürtme kapağı ve/veya çim sepeti, monte edilmemişken kullanmayınız. 0 Güvenlik nedeniyle daima hasarsız çim toplama sepeti kullanınız.

0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 34 0478 121 9909 E - TR Islak çimleri biçmeyiniz, yağmurda çim biçmeyiniz. Çim ıslakken kaza tehlikesi artacaktır (Kayma tehlikesi). Çimleri sadece gün ışığında veya aydınlatma iyi durumdaysa biçiniz. Cihazı yavaşça sürünüz. Cihazın hızlı bir şekilde sürülmesi durumunda örn. ayağınız kayabileceğinden yaralanma tehlikesi artacaktır. Eğimli arazide cihazın sağlam bir şekilde durmasına dikkat ediniz. Cihaz üzerindeki kontrolünüzü yitirmemeniz için aşırı dik eğimlerdeki çimleri biçmekten mümkün olduğunca kaçınınız. Eğimli arazideki çimleri yatay bir şekilde biçiniz, cihaz üzerindeki kontrolünüzü yitirmeniz veya ayağınızın kayması durumunda cihaz tarafından sürüklenmemeniz için cihazı asla yokuş yukarı veya yokuş aşağı sürmeyiniz. Kontrolünüzü yitirmemeniz için, eğimli arazide sürüş yönünüzü değiştirirken özel dikkat gösteriniz. Güvenlik nedeniyle, cihaz 25°‘nin (% 46,6) üzerinde eğime sahip arazilerde kullanılmamalıdır. Yaralanma tehlikesi! 25°’lik bir eğim, 100 cm’lik yatay uzunlukta 46,6 cm’lik bir dikey yükselişe eşdeğerdir. Dikkat! Çim biçme makinesini geri geri sürerken ve çekerken özellikle dikkatli olunuz. Tökezleme tehlikesi! Çim biçme makinesini çevirirken veya kendinize çekerken özellikle dikkatli olunuz. Çim biçme makinesi, çim yüzey dışındaki bir yüzeye yatırılacaksa veya biçilecek araziye itilecekse motoru durdurunuz. Motor çalışırken asla püskürtme kapağını açmayınız veya çim toplama sepetini boşaltmayınız. Dönen bıçak yaralanmalara neden olabilir. Kısa süre içerisinde sık sık marşa basmaktan, özellikle de açma şalteri ile “oynanmasından” kaçınınız. Motorda hararet oluşabilir. Çalıştırma esnasında cihazdan kaynaklanan voltaj oynamaları, şebeke koşulları uygun değilse aynı elektrik şebekesine bağlı diğer cihazlara zarar verebilir. Bu durumda uygun önlemler alınmalıdır (örn. söz konusu tertibattan farklı bir şebekeye bağlama, cihazın düşük empedanslı bir elektrik şebekesinde çalıştırılması). - Asla gidona herhangi bir cisim sabitlemeyiniz (örn. iş giysisi). Uzatma kabloları gidonun çevresine sarılmamalıdır. maks. 25°

46,6 Cihaza monte edilmiş olan ayar tesisatları çıkartılmamalı veya irtibatlanmamalıdır, örn. bir ayar kolunun gidona bağlanması Cihazı sadece bu modeli tanıyan ve kullanımını bilen kişilere veriniz (ödünç veriniz). Daima kullanım kılavuzunu da teslim ediniz. Lütfen motorlu bahçe cihazlarının çalışma zamanlarına yönelik kamu kurallarına dikkat ediniz. Çim biçme esnasında hareket şekli Üçüncü kişileri tehlikeli bölgeden uzak tutunuz. Cihazı başlatmak için düz bir alana yerleştirin. Motor başlatılırken cihaz sarsılmamalıdır. Motoru, ancak ayaklarınız ile kesici aletler arasında güvenli bir mesafe varsa, talimatlara uygun şekilde çalıştırınız. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 40478 121 9909 E - TR

Tüm diğer işlemler yetkili kişiler tarafından yapılmalıdır. VIKING, bakım ve onarım çalışmalarının sadece VIKING yetkili servisleri tarafından yapılması gerektiğini belirtir. VIKING yetkili servislerine düzenli olarak eğitim verilmekte ve teknik bilgi sağlanmaktadır. Sadece yüksek kaliteli araçlar, aksesuarlar ve yedek parçalar kullanınız. Aksi halde kişisel yaralanmaların ya da cihazda hasarların meydana gelebileceği kazaların oluşma riski vardır. VİKİNG, VİKİNG’in orijinal araçlarının, yedek parçalarının ve aksesuarlarının kullanılmasını tavsiye eder. Bunların özellikleri, siz ve cihazınız için kullanıcının ihtiyacına göre hazırlanmıştır. 0 Çim biçme makinesini kontrol etmeden, temizlemeden veya makine üzerinde çalışmaya başlamadan önce. 0 Çim biçme makinesi alışılandan daha fazla titriyorsa. Kesici aletin kontrolü hemen yapılmalıdır: 0 Cihaz terkedilmeden önce ve/veya cihaz gözetim altında değilse 0 Cihaz kaldırılmadan veya taşınmadan önce 0 Nakliye öncesinde 0 Motorun kapatılmasından sonra, kesim aletinin birkaç saniyelik bir müteakip çalışma yapacağını unutmayınız. Bakım ve Onarımlar Cihazda yapılacak tüm çalışmalardan, çim biçme makinesini ayarlamadan veya temizlemeden ya da bağlantı hattının zarar görüp görmediğini veya düğümlenip düğümlenmediğini kontrol etmeden önce çim biçme makinesini kapatınız ve elektrik fişini çekiniz. 0 Cihazın daima güvenli işletim durumunda bulunması için, tüm somunların, pimlerin ve vidaların her zaman iyice sıkılmış olmasını sağlayınız. 0 Kesici alet veya çim biçme makinesi bir engele ve/veya yabancı cisime çarpmışsa, motor kapatılmalı, elektrik fişi çekilmeli ve bir uzman tarafından kontrol edilmelidir. - Çim biçme makinesi hasarlı veya eğilmiş krank miliyle çalıştırılmamalıdır. Bozuk parçalar nedeniyle yaralanma tehlikesi! 0 Çim sepetinin aşınıp aşınmadığını, hasar alıp almadığını veya işlevini yitirip yitirmediğini düzenli olarak kontrol ediniz. 0 Güvenlik nedeniyle, ömrü dolan veya hasarlı parçaları değiştiriniz. 0 Cihaz üzerinde bulunan, okunamayacak durumdaki tehlike ve uyarı levhaları yenilenmelidir. Yedek yapışkan levhaları VIKING0yetkili satıcınızdan temin edebilirsiniz.

0 Dikkat! Ellerinizi veya ayaklarınızı asla dönen parçaların altına veya yakınına getirmeyiniz. Asla dönen bıçağa dokunmayınız Püskürtme boşluğundan daima uzak durunuz. Kılavuz çıtaları ile belirlenmiş olan güvenlik mesafesine uyulmalıdır. Yaralanma tehlikesi! 0 Çim biçme makinesini asla motor çalışırken veya elektrik kablosu bağlıyken kaldırmayınız veya taşımayınız. 0 Motoru kapatınız ve elektrik fişini çekiniz: 0 Blokajları çözmeden veya püskürtme kanalındaki tıkanıklıkları gidermeden önce: 0 Kesici alete bir yabancı cisim isabet etmişse. Kesim aletinde hasar oluşup oluşmadığı kontrol edilmelidir: 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 56 0478 121 9909 E - TR Teslimat Kapsamı Poz. Tanım Adet 1 Temel cihaz 1 2 Kablo bükülme emniyeti ME 545, ME 545 C 1 ME 545 V 2 3 Yassı yuvarlak cıvata 2 4 Çevrilebilir tutamak 2 5 Kablo kılavuzu 1 6 Çim toplama sepeti üst parçası 1 7 Çim toplama sepeti alt parçası 1 8 Pim 2 9 Kablo klipsi 2 (ME 545) 10 Rondela 2 (ME 545)

Cihazın çalışmaya hazır hale getirilmesi Gidonun montajı

Bu çalışmaların yapılabilmesi için cihazı düz ve sabit bir zemine yerleştiriniz. UYARI Sembol Açıklaması (1) Yaralanma tehlikesi! Üçüncü kişileri tehlikeli bölgeden uzak tutunuz. Dikkat! Cihazı çalıştırmadan önce kullanım kılavuzunu okuyunuz. Yaralanma tehlikesi! Keskin biçme bıçağına dikkat ediniz. Biçme bıçağı kapatıldıktan sonra birkaç saniye müteakip çalışma yapar (motor/bıçak freni). Kesim aletinde yapılacak çalışmalardan, bakım ve temizlik çalışmalarından, çim biçme makinesininin terkedilmesinden ve bağlantı hattının dolanıp dolanmadığının veya hasarlı olup olmadığının kontrolünden önce motoru kapatınız ve elektrik fişini çekiniz. Elektrik şoku tehlikesi! Bağlantı hattını kesim aletinden uzak tutunuz. Uyarı – Elektrik akımından kaynaklanan tehlikeler Kablo, biçme esnasında bıçaktan uzak tutulmalıdır. Dış alanda sadece nem izolasyonlu uzatma kablosu kullanınız (bkz. madde: İlk çalıştırma). Tahrik motoru sıçrayan suya karşı emniyete alınmıştır, fakat buna rağmen çim biçme makinesi yağmur altında ve ıslak ortamda kullanılmamalıdır. Cihazı, yağmur altında korunmasız olarak bırakmayınız. Bağlantı hattını soketten ve dişi fişten tutarak ayırınız ve bağlantı hatlarını çekmeyiniz. Çim biçme makinesinin açık arazide kullanılması durumunda priz, bir hatalı akım emniyet şalteri (tetikleme akımı maks. 30 mA) ile donatılmış olmalıdır ve/veya bağlantı esnasında böyle bir şalter dahil edilmelidir. Daha fazla bilgiyi elektrik tesisatçınızdan alabilirsiniz. Gidonun montajı: A= Gidonu her iki gidon alt parçasına takınız. 3= Yassı yuvarlak cıvataları içten dışa doğru deliklere takınız ve 4= çevrilebilir tutamaklara sıkıca vidalayınız. UYARI Diş boşluklarındaki boşa dönüşler, çevrilebilir tutamakların vidalardan kendiliğinden, tam olarak ayrılmasını engelleyecektir (kaybolma emniyeti). 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 60478 121 9909 E - TR

R= Motor stop kolu S= Marş düğmesi T= Sürüş tahriği kolu ME 545 V U= Vario0tahrik kolu ME 545 V V= Bağlantı kablosu çekiş yükünü hafifletme mekanizması W= Elektrik bağlantısı Kablo kılavuzunun montajı

ME 545 C, ME 545 V: 5= Kablo kılavuzunu gövdedeki çıkıntıya X= takınız ve gidonun üst parçasına doğru çeviriniz. Tüm kabloların kablo kılavuzunda olmasına dikkat ediniz. Kablo kılavuzunu hafifçe bastırarak öngörülen iki deliğe oturtunuz.

ME 545: Kabloyu 9= kablo klipsi ile gidon üst parçasına sabitleyiniz. Cihazı temizlemek, fazla yer kaplamayacak şekilde taşımak ve saklamak için gidon üst parçasını katlayınız: DİKKAT Yaralanma tehlikesi! Cihazı katlamadan önce kapatın ve elektrik bağlantısını çekin; Gidonun üst parçasına yük binmemelidir (örn. gidona asılmış iş giysisi). Sıkışma tehlikesi! Çevrilebilir tutamakları çözerek gidonun üst parçasını yatırabilirsiniz. Bu nedenle, çevrilebilir tutamakların vidalarını sökerken gidonun üst parçasını (A) en üst noktadan bir elinizle tutunuz. 4= Çevrilebilir tutamakları, boşa dönüşlerde hafifçe ileri geri hareket edecek şekilde vidalayınız.

• Gidon üst parçasını katlayınız ve gövdenin alt parçasına yatırınız. UYARI ME 545 modelinde gidonun sağ tarafından çekme teli geçmez. Bu nedenle bu çim biçme makinesinde sadece sol kablo bükülme emniyeti (2) monte edilecektir. UYARI Kablo bükülme emniyetini (2) sadece resimdeki gibi monte ediniz. Çekme telleri ve kablolar gidonun altından geçirilmelidir. Gerekirse çevrilebilir tutamağı (4) montajdan önce gevşetiniz. Sol kablo bükülme emniyetinin montajı:

Sağ kablo bükülme emniyetinin montajı:

2= Sağ kablo bükülme emniyetinin montajı sol taraftaki gibidir. Gidonun katlanması: Tüm çekme tellerini ve kabloları 2= kablo bükülme emniyetine yerleştiriniz. Kablo bükülme emniyetini önce 11= üst delikten (gidonun alt parçasındadır) geçiriniz. Ardından kablo bükülme emniyetini 12= alttaki uzun deliğe (gidonun alt parçasındadır) oturtunuz. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 78 0478 121 9909 E - TR Takılması için: M= Püskürtme kapağını açınız ve açık tutunuz. Çim toplama sepetini 8= sepetteki çıktıntılar cihazdaki 9= girişe gelecek şekilde takınız. M= Püskürtme kapağını elinizle tekrar kapatınız. Çıkartılması için: M= Püskürtme kapağını açınız ve açık tutunuz. Çim toplama sepetini yukarı kaldırınız, 9= girişten ayırınız ve çıkartınız. M= Püskürtme kapağını elinizle tekrar kapatınız. DİKKAT Yaralanma tehlikesi! Çim toplama sepetini takmadan ve çıkarmadan önce motor durdurulmalıdır. Çim toplama sepetinin takılması ve çıkarılması

Çim biçmeye yönelik uyarılar UYARI Ancak sık sık biçtiğiniz ve çim boyunu kısa tuttuğunuz takdirde çimleriniz güzel ve sık görünümlü olacaktır. Sıcak ve kuru havada çim boyunu çok kısaltmayınız, aksi takdirde çimler güneşten yanacak ve kötü bir görünüm alacaktır! Keskin bir bıçakla kesilen çimlerin görünümü, körelmiş bir bıçakla kesilene oranla daha güzel olacaktır. Bu nedenle bıçakları düzenli olarak bileyiniz (VIKING0yetkili satıcısı). DİKKAT Yaralanma tehlikesi! Olası kablo düğümlerini hemen çözünüz. Kablo makarası kullanıyorsanız bağlantı kablosu tamamıyla çözülmüş olmalıdır, aksi takdirde elektrik direnci nedeniyle performans kaybı ve aşırı ısınma oluşabilir. Merkezi kesim yüksekliği ayarı

DİKKAT Yaralanma tehlikesi! Kesim yüksekliği ayarlanmadan önce motor durdurulmalıdır. Ayaklarınız ile kesici alet arasında yeterli mesafenin bulunmasına dikkat ediniz. Ayarlanan yükseklik, H= kesim yüksekliği göstergesinden okunabilir. I= Ayar kolunu tekrar bırakınız ve yükseklik ayarının yerleşmesini sağlayınız. 25 mm ile 80 mm arasında yedi farklı kesim yüksekliği ayarlanabilir. Kademe 1 = en düşük kesim yüksekliği Kademe 7 = en yüksek kesim yüksekliği. I= Merkezi yükseklik ayarının ayar kolu cihazın sol tarafındadır (bkz. resim). Cihazı Y= tutamaktan tutunuz ve I= tırnaklı mekanizmayı açmak için ayar kolunu yukarı çekiniz ve bu şekilde tutunuz.

• Cihazı yukarı veya aşağı doğru hareket ettirerek dilediğiniz kesim yüksekliğini ayarlayınız. UYARI Gidonun sol ve sağ tarafının aynı şekilde ayarlanmasına dikkat ediniz. Gidon yükseklik ayarı

Gidonun çalışma yüksekliği I (alçak), II (orta) ve III (yüksek) konumlarında ayarlanabilir: J= Gidon yükseklik ayarı çevrilebilir tutamağını saat yönünün tersine çevirerek (yakl. beş tur) çözünüz. A= Gidon üst parçasını iki elinizle kavrayınız ve yukarı ya da aşağı hareket ettirerek dilediğiniz konuma getiriniz. J= Çevrilebilir tutamağı saat yönünde tekrar sıkınız. Çim toplama sepetinin montajı

6= Çim toplama sepetinin üst parçasını 7= çim toplama sepeti alt parçasının üzerine yerleştiriniz. 8= Pimleri içten öngörülen deliklere basıtırınız. Çim toplama sepetinin üst parçasına hafifçe bastırarak parçanın çim toplama sepeti alt parçasına oturmasını sağlayınız. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 80478 121 9909 E - TR

Cihazın çalıştırılması DİKKAT Cihazın kullanılacağı araziyi kontrol ediniz ve taşları, sopaları, kabloları, kemikleri ve diğer tüm yabancı cisimleri uzaklaştırınız. Motoru talimatlara uygun şekilde çalıştırınız. Çim biçme makinesini çevirirken veya kendinize çekerken özellikle dikkatli olunuz. Yaralanma tehlikesi! Ellerinizi veya ayaklarınızı asla dönen parçaların altına veya yakınına getirmeyiniz. Çim biçme esnasında daima sağlam ayakkabılar ve uzun pantalonlar giyilmelidir. Çimleri yalınayak veya sandaletlerle biçmeyiniz. Yakınınızda insanlar, özellikle çocuklar, veya hayvanlar varken çim biçmeyiniz. Biçme bıçağı bloke olmuşsa Bıçağı hemen kapatınız ve elektrik fişini çekiniz. Ardından arızaya yol açan nedeni gideriniz. Aşırı uzun çimlerin biçilmesi veya fazla kısa kesim yüksekliğiyle çim biçme Fazla hızlı ilerleme Uygun olmayan veya fazla uzun bağlantı kablosu (voltaj düşer) (bkz. “Cihazın elektriğe bağlanması” bölümü) Soğuk hava girişinin yeteri kadar temizlenmemesi (emme yarıkları) Tekrar çalıştırma: Yakl. 10 dakikalık bir soğuma süresinden sonra (çevre sıcaklığına bağlıdır) cihazı normalde yaptığınız gibi tekrar çalıştırınız (bkz. “İlk çalıştırma” bölümü)

Engebeli arazide çim biçme Güvenlik nedeniyle çim biçme makinesi sadece 25°’e kadar olan eğimlerde kullanılmalıdır. 25°’lik (% 46,6) bir eğim, 100 cm’lik yatay yüzeyde 46,6 cm’lik bir dikey yükselişe eşdeğerdir. Motoru düzgün kullanma Çim biçme makinesini uzun çimde ve/veya düşük kesim yüksekliğiyle açmayınız. Çim biçme makinesi, motor devir sayısında aşırı düşüşe yol açmayacak bir performansla kullanılmalıdır. Devir sayısının düşmesi durumunda daha yüksek bir kesim yüksekliği ayarını seçiniz ve/veya ilerleme hızını düşürünüz. Termik motor aşırı yük emniyeti Çalışma esnasında motora aşırı yüklenildiği takdirde, entegre termik aşırı yük emniyeti motoru otomatik olarak kapatır. Aşırı yüke yol açan nedenler:

Çim biçme esnasında bağlantı kablosunu arkanızdan çekiniz. Bağlantı kabloları çim biçme esnasında yanlışlıkla kesilebileceğinden önemli bir kaza riski teşkil etmektedir. Bu nedenle çimleri biçerken bağlantı kablosunun daima görünür bir şekilde biçilmiş çim yüzey üzerine olmasına dikkat ediniz. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 910 0478 121 9909 E - TR

Çim biçme makinesinin açılması İşlem : R= Marş düğmesine basınız ve basılı tutunuz. İşlem : R= Motorstop kolunu gidona bastırınız ve basılı tutunuz.

• Marş düğmesi, motor stop koluna basıldıktan sonra tekrar bırakılabilir.

Çim biçme makine - sinin kapatılması R= Motor stop kolunu serbest bırakınız. Motor ve biçme bıçağı kısa bir süre sonra duracaktır. UYARI Motoru uzun çimde ve/veya en düşük kesim yüksekliğinde çalıştırmayınız, aksi takdirde motorun marş alması zorlaşacaktır.

DİKKAT Yaralanma tehlikesi! Çim biçme makinesinden ayrılırken daima elektrik fişini çekiniz! Sürüş tahriğinin çalıştırılması ME 545 V

UYARI Sürüş tahriği ancak motor çalışırken devreye girer. Variotahrik koluna (U) motor dururken basılmamalıdır, aksi takdirde tahrik mekanizması zarar görebilir (kol blokedir). İşlem : T= Sürüş tahriği kolunu gidona doğru çekiniz ve öyle tutunuz. Cihazın tahriği devreye girer.

Cihazın elektriğe bağlanması Şebeke gerilimi ile işletim gerilimi uyuşmalıdır (bkz. tip levhası). Şebeke gerilimi, cihazın nominal gerilimiye aynı olmalıdır. Şebeke bağlantı hattı yeterli emniyet donanımına sahip olmalıdır (bkz. ”Teknik Veriler“ bölümü). Bağlantı hattı olarak sadece

H07 RNF DIN/VDE 0282

lastik boru hattından daha hafif olmayan ve 25 m’ye kadar 3 x 1,5 mm

’lik bir asgari enine keside sahip hatlar kullanılmalıdır. Bağlantı kablosunun bağlantıları DIN/VDE 0620 normuna uygun, komple lastik veya lastik kaplamalı olmalıdır. Bu cihaz, maks 0,47 Ohm ’luk (50Hz’de) bir aktarma noktasında (Ev bağlantısı), max Z sistem inpedansına sahip bir akım besleme ağında çalışması için öngörülmüştür. Kullanıcı, cihazın sadece bu gereksinimlerin karşılandığı bir akım besleme ağında kullanıldığından emin olmalıdır. Gerekirse sistem impedansı yerel enerji sağlayıcı kuruluşuna sorulabilir. Çekiş yükünü hafiflet - me mekanizması Çalışma esnasında çekiş yükünü hafifletme mekanizması, bağlantı kablosunun istenmeden fişten çıkmasını ve cihazdaki elektrik bağlantısının bu nedenle zarar görmesini önler. Bu nedenle bağlantı kablosu çekiş yükünü hafifletme mekanizmasından geçirilmelidir. Bağlantı 10= kablosu ile bir düğüm oluşturunuz ve 11= boşluktan geçiriniz. Düğümü kancanın 12= üzerine dolayınız ve sıkınız.

Dolu K= çim toplama sepetini arkaya yatırınız. Tutamak 14= (çim toplama sepeti üst parçası) ve 15= tutamaktan (çim toplama sepeti alt parçası) çim toplama sepetini sıkıca tutarak kolayca boşaltabilirsiniz. Çim toplama sepetinin boşaltılması

• Çim toplama sepetini cihazdan çıkartınız (bkz. “Çim toplama sepetinin takılması ve çıkarılması” bölümü). Çim toplama sepetini 13= kilit bileziğinden açınız

5= çim toplama sepetinin üst parçasını yukarı kaldırınız. DİKKAT Yaralanma tehlikesi! Çim toplama sepeti boşaltılmadan önce motorun kapatılması şarttır. UYARI Tam dolu bir çim toplama sepetinin ağırlığı 16 kg’a kadar olabilir. Bakım DİKKAT Yaralanma tehlikesi! Motorun yanlışlıkla çalıştırılmasını önlemek için, tüm bakım ve temizlik çalışmaları ile biçme bıçağında yapılacak işlemlerden önce elektrik kablosunu kesinlikle çekiniz.

İşlem : Hızı kademesiz olarak artırmak için U= Vario0tahrik kolunu arkaya çekiniz; hızı azaltmak için ise kolu öne bastırınız.

Tahrik hızı: Kademesiz olarak 2,4 km/h’den 4,0 km/h’ye kadar Sürüş tahriğinin kapatılması

Sürüş tahriğini kapatmak için T= sürüş tahriği kolunu bırakınız. Çim toplama sepeti, N= toplama sepetinin üst parçasında yer alan bir dolum seviye göstergesine sahiptir. Biçme bıçağının dönüş hareketi sonucunda oluşan ve çim toplama sepetinin doldurulmasını sağlayan hava akımı dolum seviye göstergesini kaldırır: Çim toplama sepeti kesilen çimle dolar. Çim toplama sepeti çimle dolduğunda bu hava akımı azalır ve dolum seviye göstergesi aşağı iner: Çim toplama sepeti dolmuştur ve boşaltılmalıdır (bkz. “Çim toplama sepetinin boşaltılması”). Dolum seviye göstergesi

UYARI Vario0tahriğin hızı sürüş esnasında, sürüş tahriği kapatılmadan istendiği gibi ayarlanabilir. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 1112 0478 121 9909 E - TR Elektrikli motor, Tekerlekler ve Şanzıman Elektrikli motor bakım gerektirmez. Tekerleklere ait bilyalı mafsal yataklar bakım gerektirmez. Vario0şanzıman (ME 545 V) bakım gerektirmez. Gidon üst parçası Bakım aralığı: Her kullanımdan önce Gidonun üst parçası bir izolasyon tabakası ile kaplanmıştır. Bu tabakanın zarar görmesi durumunda gidon üst parçası değiştirilmelidir. Elektrik şoku nedeniyle yaralanma tehlikesi! Biçme bıçağının bakımının yapılması DİKKAT Yaralanma tehlikesi! Gerekli bilgiye veya yardımcı malzemelere sahip değilseniz daima yetkili servisinize başvurunuz (VIKING, VIKING yetkili servislerini önerir) VİKİNG yetkili servisi VİKİNG’in orijinal yedek parçalarının kullanılmasını önerir.

UYARI Temizlik ve bakım çalışmalarında çim biçme makinesini öne doğru yatırınız. Çim toplama sepetini yukarı kaldırmadan önce ayırınız, gidon üst parçasını katlayınız (bkz. “Gidonun montajı” bölümü) ve püskürtme kapağını kaldırınız. DİKKAT Yaralanma tehlikesi! Biçiciyi yukarı kaldırmadan önce düz ve sert bir zemine yerleştiriniz ve mümkün olan en yüksek kesme seviyesine getiriniz (7. seviye), aksi taktirde biçici yeniden öne hareket edebilir. Yaralanma tehlikesi! Çalışırken daima eldiven giyiniz. Hareketsiz hale gelmeden biçme bıçağına dokunmayınız. Gerekli bilgiye veya yardımcı malzemelere sahip değilseniz daima yetkili servisinize başvurunuz. VIKING bakım ve onarım için sadece VIKING yetkili servislerine gidilmesini önerir. VİKİNG yetkili servisi VİKİNG’in orijinal yedek parçalarının kullanılmasını önerir. Bakım aralığı: Her kullanımdan sonra Cihazı her kullanımdan sonra iyice temizleyiniz. İyi baktığınız takdirde cihazınız olası hasarlardan korunacak ve cihazınızın ömrü uzayacaktır. Cihazın temizlenmesi

Motorda yeterli soğumanın sağlanabilmesi için motor kaputu ile gövde üst parçası arasındaki soğuk hava geçidini (emme yarığı) temizleyiniz. Kesme bıçağını temizleyiniz Çim biçme makinesinin alt tarafını fırça ve suyla temizleyiniz. Gövdeye ve püskürtme haznesine yapışmış olan çimen artıklarını daha önce tahta bir çubukla ayırınız. Püskürtülen suyu asla motor parçalarına, contalara, yatak alanlarına ve şalter gibi elektrikli yapı parçalarına yöneltmeyiniz. Bunun aksi bir uygulama, son derece masraflı onarımlara yol açabilir. Agresif temizlik maddeleri kullanmayınız. Bu tür temizleyiciler plastiğe veya metale zarar vererek VIKING cihazının çalışma güvenliğini riske sokabilir. Su, fırça veya bezle çıkartamadığınız kirlerde VIKING, özel bir temizleyici (örn. STIHL Özel Temizleyici) kullanmanızı tavsiye eder. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 120478 121 9909 E - TR

Sökme işleminde 16= bir tahta takozla (yakl. 60 x 60 mm) 17= biçme bıçağını kontralayınız. 18= Bıçak cıvatasını bir cıvata anahtarı SW 24 ile sökünüz. 17= Biçme bıçağını alınız. Yaralanma tehlikesi! Çalışırken daima eldiven giyiniz. DİKKAT Yaralanma tehlikesi! Monte etmeden önce bıçakta hasar olup olmadığını kontrol ediniz. Bıçak yüzeyinde yarıklar veya çatlaklar görülüyorsa, bıçak ağızlarının genişliği 5 mm’ye düşmüşse veya bıçak bir noktada 2 mm’den inceyse (aşınma sınırları) bıçak yenilenmelidir. Bıçak ağzının bileme açısı 30°’dir. Biçme bıçağının sonradan bilenmesi esnasında aşağıdaki noktalara dikkat edilmelidir:

• Bileme esnasında biçme bıçağını soğutunuz, örn. su ile. Bıçakta mavileşme olmamalıdır, aksi takdirde kesim dayanıklılığı azalacaktır.

• Dengesizlik nedeniyle oluşabilecek titreşimlerin önlenmesi için tüm bıçak yüzeyinin eşit keskinlikte olmasına dikkat ediniz.

Biçme bıçağının bilenmesi

Biçme bıçağının sökülmesi 19= Tornavidayı 17= biçme bıçağının 20= orta deliğinden geçiriniz ve biçme bıçağını yatay olarak hizalayınız. Biçme bıçağı doğru dengelenmişse, yatay konumda kalacaktır.

• Biçme bıçağı bir tarafa eğiliyorsa, denge kurulana kadar bu tarafı bileyiniz.

Biçme bıçağı dengesinin kontrolü DİKKAT Yaralanma tehlikesi! Aşınan bıçak kırılabilir ve ağır yaralanmalara yol açabilir. Bu nedenle, bıçağın bakımı ile ilgili talimatlara her zaman uyulmalıdır. Bıçaklar kullanım yerine ve kullanım süresine göre farklı yoğunlukta aşınma sergiler. Cihazı kumlu zemin üzerinde ve/veya sık sık kuru şartlarda çalıştırıyorsanız, bıçağa daha fazla yük binecek ve bıçaklar ortalamanın üstünde bir hızla aşınacaktır. Biçme bıçağı değişiminde bıçak cıvatası (18) da yenilenmelidir. Bakım aralığı: Her kullanımdan önce Çim biçme makinesini kaldırarak temizleme pozisyonuna getiriniz.

• Biçme bıçağını temizleyiniz, hasar (çizik veya çentik) ve aşınma durumunu kontrol ediniz, gerekirse değiştiriniz. Aşınma sınırları: Bıçak kalınlığı her noktada en az 2mmolmalıdır. (Ölçüm sürgüsü ile kontrol edilmelidir). Bıçak sırtları bilenirken en fazla 5mmazalmalıdır. Kontrol etmek için bir 22= cetveli bıçağın ön kenarına yerleştiriniz ve aşınma durumunu kontrol ediniz. DİKKAT Ürünle birlikte gönderilen bıçak değil, örn. özel aksesuar olarak temin edilebilen parçalama- yayma bıçağı çim biçme makinesine monte edilmişse, farklı aşınma sınırları geçerli olacaktır. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 1314 0478 121 9909 E - TR Ayar işlemi tekrarlanmalıdır (gerekirse servise başvurunuz, VIKING, VIKING yetkili servislerini önerir). DİKKAT Yaralanma tehlikesi! Geri çekme esnasında daha tahrik koluna basılmadan tahrik tekerlekleri bloke oluyorsa, çekme teli yanlış ayarlanmıştır ve çim biçme makinesinin motoru sürekli devrededir. Çim biçme makinesi bu nedenle marş alma esnasında istenmeden harekete geçebilir ve maddi hasar veya yaralanmalara yol açabilir. Bakım aralığı: Gerektiğinde (hareket mekanizması kolu çekiliyken tahrik devreye girmiyorsa) Çekme telinin gerginliği fabrika tarafından doğru olarak ayarlanmıştır. Fakat kullanıma uzun süre ara verildikten sonra çekme telinin tekrar ayarlanması gerekebilir. Ayar, direksiyon üst kısmında, solda yer alan 21= ayar cıvatası ile yapılır.

Sürüş tahriği çekme teli ayarı Ayar cıvatası 21= “+” yönünde döndürüldüğünde çekme kablosunun gerginliği artar, ““ yönünde döndürüldüğünde ise gerginlik azalır. Doğru ayar: Tahrik kolunu devreye alınız ve çim biçme makinesini aynı zamanda geriye doğru çekiniz. Kol mesafesinin yakl. üçte biri dolduğunda tahrik tekerlekleri bloke olmalıdır. Saklama (Kış molası) Makinenin saklanacağı alan kuru olmalı, tozlanmaya müsait olmamalıdır. Ayrıca çim biçme makinesi çocukların ulaşamayacağı bir yerde saklanmalıdır. Cihazın çalışmaya hazır durumda bulunması için cihazdaki olası arızalar cihaz saklanmadan önce giderilmelidir. Çim biçme makinesi uzun süre kullanılmayacaksa (kış molası), aşağıdaki noktalara dikkat ediniz: Cihazın tüm dış parçalarını özenle temizleyiniz. Tüm hareketli parçaları iyice yağlayınız ve/veya gresleyiniz. DİKKAT Yaralanma tehlikesi! Bıçak cıvatası için öngörülen 10 – 15 Nm’lik sıkma momentine tam olarak uyulmalıdır, kesim aletinin güvenli bir şekilde tespitlenmesi buna bağlıdır. Bıçak cıvatasını (18) ilaveten Loctite 243 ile emniyete alınız. 17= Biçme bıçağını, yukarıya doğru bükülmüş olan kanatları üste gelecek şekilde monte ediniz. Montaj işleminde 16= bir tahta takozla (yakl. 60 x 60 mm) biçme bıçağını kontralayınız. 18= Bıçak cıvatasını 10 – 15 Nm’lik bir sıkma momenti ile sıkınız. Yaralanma tehlikesi! Çalışırken daima eldiven giyiniz.

Kesilen çimler çöpe atılmamalı, kompost oluşturma işlemine tabi tutulmalıdır. Ambalajlar, cihaz ve aksesuarlar geri dönüşümlü malzemeden üretilmiştir ve buna uygun şekilde imha edilmelidir. Malzeme artıklarının ayrıştırılarak çevre koruma kurallarına uygun şekilde imha edilmesi, yeniden değerlendirilebilir maddelerin tekrar kullanılmasını sağlayacaktır. Bu nedenle, normal kullanım süresi dolduğunda cihaz tekrar değerlendirme merkezlerine bırakılmalıdır. Çevre Koruma Aşınmanın en aza indirgenmesi ve hasar oluşumunun önlenmesi Rutin bakım ve günlük bakıma yönelik önemli uyarılar, elektrikli çim biçme makinesi VIKINGcihazınızda aşırı aşınmayı ve hasar oluşumunu önlemek için lütfen aşağıdaki uyarılara kesinlikle dikkat ediniz:

VIKINGcihazında bulunan bazı parçalar, kurallara uygun kullanımda dahi normal bir aşınma sergileyecektir ve kullanım türüne ve süresine göre doğru zamanda değiştirilmelidir. Bu parçalar şunlardır: Bıçak Toplama sepeti Aşınma çıtaları Tahrik kayışı (ME 545 V)

kılavuzundaki bilgilere uyulması VIKINGcihazının kullanımı, bakımı ve depolanması bu kullanım kılavuzunda tarif edilen şekilde, dikkatlice yapılmalıdır. Güvenlik, kullanım ve bakım uyarılarına uyulmamasından kaynaklanan tüm hasarlar, müşterinin sorumluluğu altındadır. Bu koşul, özellikle aşağıdaki durumlarda geçerlidir: yeterli genişliğe sahip olmayan besleme hattı (enine kesit) yanlış elektrik bağlantısı (gerilim) ürün üzerinde VIKING tarafından serbest bırakılmamış değişikliklerin yapılması Cihaza uygun olmayan, onaylanmamış veya düşük kaliteli araç ve aksesuarların kullanılması. kurallara aykırı ürün kullanımı ürünün spor veya yarışma gibi faaliyetlerde kullanılması ürünün arızalı parçalarla kullanılmaya devam edilmesinden kaynaklanan hasarlar

3. Bakım çalışmaları

“Bakım” bölümünde belirtilen tüm çalışmalar, düzenli aralıklarla yapılmalıdır. Bu rutin bakım çalışmaları kullanıcının kendisi tarafından yapılamıyorsa, bir uzman bayi bu işle görevlendirilmelidir. VIKING, bakım ve onarım çalışmalarının sadece VIKING yetkili servisleri tarafından yapılmasını önerir. VIKING yetkili servislerine düzenli olarak eğitim verilmekte ve teknik bilgi sağlanmaktadır. Bu çalışmaların ihmal edilmesi durumunda, müşterinin sorumluluğu altında olacak hasarlar meydana gele bilir. Bu hasarlar aşağıdaki gibidir: Tahrik motorunda, soğuk hava girişinin (emme yarıklarının) yeterli miktarda temizlenmemesinden kaynaklanan hasarlar Kurallara aykırı depolamadan kaynaklanan korozyon veya diğer hasarlar Kalitesi düşük yedek parçaların kullanımı sebebiyle cihazda oluşan hasarlar. Zamanında yapılmamış veya yetersiz ölçüde yapılmış bakımdan veya yetkili servislerde yapılmamış bakım ve tamir işlemlerinden kaynaklanan hasarlar. Biçme bıçağı

Sık kullanılan yedek parçalar UYARI Biçme bıçağının sabitleme elemanları (örn. bıçak cıvatası, emniyet rondelası) bıçak değişiminde ve/veya bıçak montajında değiştirilmelidir. Yedek parçaları VIKING yetkili satıcısından temin edebilirsiniz. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 1516 0478 121 9909 E - TR Hata Arama Motor çalışmıyor Şebeke emniyeti sık sık devreye giriyor Şebeke gerilimi yok Bağlantı kablosu/soket ve/veya soket kavraması veya şalter arızalı Marş düğmesine basılmamıştır Termik motor aşırı yük emniyeti devreye girmiştir Çim biçme makinesinin gövdesi tıkanmıştır Bağlantı kablosu uygun değildir Şebekede aşırı yük Fazla uzun veya nemli çimlerin biçilmesi nedeniyle cihaza aşırı yük binmiştir Uygun bağlantı kablosu kullanınız Cihazı başka bir elektrik devresine bağlayınız Kesim yüksekliğini ve biçme hızını biçme koşullarına göre ayarlayınız Sigortaları kontrol ediniz Kontrol ediniz, gerekirse değiştiriniz Marş düğmesine basınız Soğuma süresini bekleyiniz ve çalıştırmayı tekrar deneyiniz Çim biçme makinesinin gövdesini temizleyiniz (temizlik için elektrik fişini çekiniz)

Çalışma esnasında kuvvetli titreşimler oluşuyor Bıçak cıvatası gevşemiştir Motor tespiti gevşek Bıçak, hatalı bileme veya kırılma nedeniyle dengesizdir Bıçak cıvatasını sıkınız Motor tespit vidalarını sıkınız Bıçağı tekrar bileyiniz (dengeli hale getiriniz) veya değiştiriniz 12,

18, 19 Arıza Olası nedeni Giderilmesi Sayfa Resim Sürüş tahriği kolu çekildiğinde tahrik çalışmıyor (ME 545 V’de) Sürüş tahriği çekme teli yanlış ayarlanmıştır Tahrik kayışı aşınmıştır Sürüş tahriği çekme teli arızalıdır (örn. bükülmüş) Şanzıman arızalıdır Sürüş tahriği çekme telini ayarlayınız Tahrik kayışını değiştiriniz Sürüş tahriği çekme telini değiştiriniz Şanzımanı değiştiriniz

Arıza Olası nedeni Giderilmesi Sayfa Resim bkz. motor kullanım kılavuzu gerekirse servise başvurunuz, VIKING, VIKING yetkili servislerini önerir. Variotahriğin hız ayarı çalışmıyor (ME 545 V’de) Kol yanlış yöne çekilmiştir Variotahrik çekme teli yerinden çıkmıştır veya arızalıdır Kolu doğru yöne çekiniz Variotahrik çekme telini takınız veya değiştiriniz

Kesim temiz değil, çimler sararıyor Motor çalışırken zorlanıyor veya motor performansı düşüyor Püskürtme kanalı tıkanmıştır Biçme bıçağı körelmiş veya aşınmıştır İlerleme hızı, kesim yüksekliğine oranla fazla büyük Fazla uzun veya nemli çim biçilmiştir Çim biçme makinesinin gövdesi tıkanmış Biçme bıçağı aşınmış Fazla uzun veya nemli çim biçilmiş Biçme bıçağını bileyiniz veya değiştiriniz İlerleme hızını düşürünüz ve/ veya doğru kesim yüksekliğini seçiniz Kesim yüksekliğini ve biçme hızını biçme koşullarına göre ayarlayınız Çim biçme makinesinin gövdesini temizleyiniz (temizlik için elektrik fişini çekiniz) Biçme bıçağını değiştiriniz Kesim yüksekliğini ve biçme hızını biçme koşullarına göre ayarlayınız 12,

0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 1718 0478 121 9909 E - TR Teknik Veriler Birim ME 545.1 ME 545.0 V ME 545.0 C Seri tanımı 6340 6340 Motor, yapı türü Elektrikli motor Elektrikli motor Üretici ATB ATB Tip BSRBF 0,75/2-C74 BSRBF 0,75/2-C74 Gerilim Volt [V ~] 230 230 Alış performansı Watt [W] 1600 1600 Sigorta Amper [A] 10 10 Frekans Hertz [Hz] 50 50 Koruma sınıfı II II Koruma türü IPX 4 IPX 4 Kesim mekanizması Bıçak sütunu Bıçak sütunu Kesim genişliği cm 43 43 Kesim mekanizması devir sayısı D/dak 2800 2800 Bıçak sütunu tahriği sürekli sürekli 2000/14/EC yönergesine göre: Garanti edilmiş ses performans seviyesi L WAd dB(A) 94 94 2006/42/EC yönergesine göre: İş yerindeki ses basınç seviyesi L

dB(A) 78 78 Güvensizlik K

dB(A) 1 1 EN 12096’ya göre belirtilen titreşim tanım değeri: Ölçülen değer a

5,20 5,20 Güvensizlik K

Üreticinin CEkonfirmasyon açıklaması Biz, VIKING GmbH Hans Peter StihlStraße 5 A6336 Langkampfen / Kufstein olarak, aşağıda adı geçen makinenin Çim biçme makinesi, manuel ve şebeke işletmeli Fabrika markası: VIKING Tip: ME 545.1 ME 545.0 C ME 545.0 V seri tanımı: 6340 aşağıdaki EUyönergelerine uygun olduğunu açıklamaktayız: 2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC Ürün aşağıdaki normlara uyarak geliştirilmiştir: EN 60335-1, EN 60335-2-77 Uygulanan konfirmasyon değerlendirme prosedürü: Ek VIII (2000/14/EC) Katılımcı yerin adı ve adresi: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Teknik dokümanların derlenmesi ve saklanması: Johann Weiglhofer VIKING GmbH Uygun ses performans seviyesi: 92 dB(A) Garanti edilmiş ses performans seviyesi: 94 dB(A) Üretim yılı ve seri numarası cihazın tip levhasında yer almaktadır. Langkampfen,

VIKING GmbH Weiglhofer Araştırma ve Ürün Geliştirme Departmanı Müdürü Elektrik planı 22 Elektrik bağlantısı 23 Açma/kapama şalteri 24 Motor 25 Kondensatör 26 mavi 27 kahverengi 28 siyah

Sembol Açıklaması ME 545 V Sürüş tahriğinin açılması Motorun çalıştırılması Motorun durdurulması Nakliye Cihazın sivri ve sıcak parçalarının sizi yaralamaması için daima eldivenlerle çalışınız.

• Taşımadan önce cihazı kapatınız, elektrik kablosu çekiniz ve bıçakların durmasını bekleyiniz.

• Cihazı sadece motor soğukken taşıyınız.

• Cihaz daima iki kişi tarafından taşınmalıdır.

• Uygun yükleme yardımları kullanın (yükleme rampaları, kaldırma düzenekleri).

• Cihazı yükleme yüzeyi üzerinde yeterli boyuttaki sabitleme araçlarıyla (kemerler, halatlar v.s.) emniyete alınız.

• Cihazın nakliyesinde yerel yasal düzenlemelere, özellikle de cisimlerin yükleme yüzeylerinde taşınması ve yükün emniyete alınması ile ilgili düzenlemelere uyunuz. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 1920 0478 121 9909 E - TR Servis planı Model: ME Seri numarası: Bir sonraki servis tarihi: Teslim tarihi: VIKING0yetkili satıcısının damgası Tarih: VIKING0yetkili satıcısının damgası Bir sonraki servis tarihi: Tarih: VIKING0yetkili satıcısının damgası Bir sonraki servis tarihi: Tarih: VIKING0yetkili satıcısının damgası Bir sonraki servis tarihi: Tarih: VIKING0yetkili satıcısının damgası Bir sonraki servis tarihi: Tarih: VIKING0yetkili satıcısının damgası Bir sonraki servis tarihi: Tarih: VIKING0yetkili satıcısının damgası Bir sonraki servis tarihi: VIKING ürününüzün bakım çalışmalarını yaptırmak istediğinizde kullanım kılavuzunu VIKING yetkili servisine verin. VIKING yetkili servisiniz “Servis planı” bölümünde, öngörülen servis çalışmalarının kurallara uygun bir şekilde yapıldığını onaylayacaktır. 0478_121_9909_e:0478_121_9909_e 05.12.2012 15:13 Seite 200478 121 9909 E - HU
