ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RCGCG-36 Royal Catering

Αυτό το Εγχειρίδιο Χρήστη έχει μεταφραστεί με μηχανική μετάφραση. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε την ακρίβεια της μετάφρασης, αλλά λάβετε υπόψη ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου Χρήστη είναι στα Αγγλικά. Οποιεσδήποτε διαφορές μεταξύ της μεταφρασμένης έκδοσης και της πρωτότυπης αγγλικής γλώσσας δεν είναι νομικά δεσμευτικές. Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω του [e-mail].

Τεχνικά δεδομένα

Περιγραφή παραμέτρου	Τιμή παραμέτρου
Όνομα προϊόντος	Ψησταριά αερίου κοτόπουλου
Μοντέλο	RCGCG-36
Τύπος συσκευής	A3
Κατηγορία συσκευής	I3B/P(30)	I3+(28-30/37)	I3B/P(50)	I3B/P(37)	I2E+, I2EK	I2H, I2E
Τύπος αερίου και Πίεση τροφοδοσίας	G30Βουτάνιο και G31Προπάνιο 30mbar	G30 Βουτάνιο 28~30mbar και G31 Προπάνιο 30mbar	G30Βουτάνιο και G31 Προπάνιο 50mbar	G30Βουτάνιο και G31 Προπάνιο 30mbar	G20 μεθάνιο 20mbar και G25 μεθάνιο 25mbar	G20 μεθάνιο 20mbar
Μέγεθος εγχυτήρα καυστήρα [mm]	1.2*4	1.2*4	1.04*4	1.12*4	1.76*4 / 1.89*4	1.76*4
Ισχύς καυστήρα [kW]	5*4	5*4	5*4	5*4	5*4	5*4
Συνολική ισχύς εισόδου θερμότητας [kW]	20
Τάση [V] / Συχνότητα [Hz]	230~ / 50
Ισχύς [W]	110
Κατανάλωση αερίου	G30: 1,574kg/h; G31: 1,552kg/h; G20: 2,116m3/h
Διαστάσεις (Πλάτος x Μήκος x Ύψος) [cm]	117x48x142,5
Βάρος [kg]	116

Κατηγορία συσκευής	Χώρες προορισμού
I3B/P(30)	CY, DK, EE, FI, FR, HR, HU, IT, LT, NL, NO, RO, SI, SE, TR
I3+(28-30/37)	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, PT
I3B/P(50)	AT, CH, DE
I3B/P(37)	PL
I2E+	BE, FR
I2EK	NL
I2H(20)	AT, CH, CZ, DK, EE, ES, FI, GB, GR, HR, IE, IT, LT, LV, NO, PT, RO, SE, SI, SK, TR
I2E(20)	DE, PL, RO

Σκοπός

Το προϊόν έχει σχεδιαστεί για να μαγειρεύει αποτελεσματικά το κοτόπουλο χρησιμοποιώντας άμεση θερμότητα από φλόγες αερίου, εξασφαλίζοντας ομοιόμορφο μαγείρεμα και βελτιωμένες γεύσεις. Είναι ιδανικό για μπάρμπεκιου και υπαίθριες εκδηλώσεις μαγειρικής όπου απαιτείται γρήγορη θέρμανση και σταθερές θερμοκρασίες για το σερβίρισμα ψητού κοτόπουλου σε πλήθος.

Ο χρήστης φέρει την ευθύνη για οποιαδήποτε ζημιά που προκύπτει από ακούσια χρήση του προϊόντος.

Ο δ η γ ί ε ζ χ ρ ή σ η ζ

ΣΗΜΕΙΩΣΗ

• Καθαρίστε τη συσκευή και αφαιρέστε όλο το βιομηχανικό λάδι πριν από τη χρήση. Βεβαιωθείτε ότι έχετε αφαιρέσει όλα τα πλαστικά προστατευτικά και τη συσκευασία πριν από τη χρήση.
  • Χειριστείτε όλα τα εξαρτήματα με προσοχή για να αποφύγετε τυχαίους τραυματισμούς.
• Όταν η συσκευή δεν χρησιμοποιείται, απενεργοποιήστε τη συσκευή.
• Κλείστε την παροχή αερίου στη φιάλη αερίου μετά τη χρήση.
  • Ποτέ μην μετακινείτε τη συσκευή ενώ βρίσκεται σε λειτουργία ή είναι ακόμα ζεστή.
• Γεμίστε το δίσκο με νερό πριν από τη χρήση. Να έχετε πάντα τον δίσκο με νερό (η συνιστώμενη ποσότητα νερού είναι περισσότερο από το μισό του δίσκου νερού) κατά τη λειτουργία της συσκευής.
• Χρησιμοποιήστε σκεύη μπάρμπεκιου με μακριά λαβή και γάντια φούρνου για να αποφύγετε εγκαύματα και πιτσιλίσματα.
• Καθαρίζετε τη συσκευή συχνά, κατά προτίμηση μετά από κάθε μαγείρεμα.
  Εάν παρατηρήσετε λίπος ή άλλο ζεστό υλικό να στάζει από τη συσκευή στη βαλβίδα ή τον ρυθμιστή, διακόψτε αμέσως την παροχή αερίου. Εντοπίστε την αιτία, διορθώστε την και, στη συνέχεια, καθαρίστε και ελέγξτε τη βαλβίδα, τον εύκαμπτο σωλήνα και τον ρυθμιστή πριν συνεχίσετε. Πραγματοποιήστε έλεγχο διαρροής.
• Διατηρήστε τα ανοίγματα εξαερισμού στο περίβλημα του κυλίνδρου ελεύθερα και απαλλαγμένα από υπολείμματα.
• Ο ρυθμιστής μπορεί να κάνει έναν βουητό ή σφύριγμα κατά τη λειτουργία. Αυτό δεν θα επηρεάσει την ασφάλεια ή τη χρήση του μηχανήματος.
• Εάν αντιμετωπίζετε κάποιο πρόβλημα με το μηχάνημά σας, ανατρέξτε στην Ενότητα Αντιμετώπισης Προβλημάτων. Εάν δεν μπορείτε να επιλύσετε το πρόβλημα, επικοινωνήστε με τον προμηθευτή σας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τα προσβάσιμα μέρη μπορεί να είναι πολύ ζεστά. Κρατήστε τα μικρά παιδιά μακριά.

ΠΡΟΣΟΧΗ

Βεβαιωθείτε ότι το μηχάνημα είναι εγκατεστημένο σε οριζόντια θέση και παραμένει σταθερό μετά την εγκατάσταση. Δεν πρέπει να κουνιέται κατά τη χρήση.

Διαβάστε προσεκτικά όλες τις οδηγίες πριν προχωρήσετε. Βρείτε έναν μεγάλο, καθαρό χώρο για να συναρμολογήσετε το μηχάνημά σας. Ανατρέξτε στο διάγραμμα συναρμολόγησης, όπως απαιτείται.

• Το μηχάνημα πρέπει να εγκατασταθεί είτε μόνο του είτε με άλλα προϊόντα σύμφωνα με το προβλεπόμενο πεδίο εφαρμογής.
• Βεβαιωθείτε ότι όλα τα εξαρτήματα είναι ασφαλή και ότι η μονάδα λειτουργεί πριν από τη λειτουργία.
• Κατά την τοποθέτηση του μηχανήματος, βεβαιωθείτε ότι το πίσω μέρος απέχει τουλάχιστον 50 cm από τον τοίχο και τοποθετήστε το σε καλά αεριζόμενο χώρο για να αποφύγετε κινδύνους πυρκαγιάς.
• Μην τοποθετείτε εύφλεκτα αντικείμενα, όπως πανιά, πάνω στο μηχάνημα, καθώς αυτό θα μπορούσε να προκαλέσει πυρκαγιά.
• Χρησιμοποιήστε μόνο το καθορισμένο αέριο. Η αντικατάσταση διαφορετικών αερίων μπορεί να είναι επικίνδυνη.
• Για να εκτελέσετε έλεγχο διαρροής στις συνδέσεις αερίου σας, αναμίξτε ένα διάλυμα σαπουνιού και νερού 50/50 και βουρτσίστε το γύρω από τον ρυθμιστή και άλλες συνδέσεις αερίου. Εάν εμφανιστούν φυσαλίδες που αναπτύσσονται, υπάρχει διαρροή. Σφίξτε ξανά τις συνδέσεις. Εάν οι διαρροές δεν μπορούν να σταματήσουν, μην επιχειρήσετε να τις επισκευάσετε μόνοι σας. ΜΗΝ ΕΛΕΓΧΕΤΕ ΓΙΑ ΔΙΑΡΡΟΕΣ ΜΕ ΦΛΟΓΑ!
• Εάν εντοπιστεί διαρροή αερίου, κλείστε αμέσως τη βαλβίδα. Ανοίξτε τα παράθυρα για να βελτιώσετε τον αερισμό και μην ανοίγετε τον διακόπτη λειτουργίας ή ανάβετε φλόγες. Το μηχάνημα πρέπει να χρησιμοποιείται ξανά μόνο μετά από επισκευές.
  • Να κλείνετε πάντα τη βαλβίδα του μηχανήματος μετά τη χρήση.

ΠΡΟΣΟΧΗ

Εάν η ανάφλεξη δεν συμβεί εντός 5 δευτερολέπτων, απενεργοποιήστε τα χειριστήρια του καυστήρα. Περιμένετε λίγα δευτερόλεπτα και στη συνέχεια επαναλάβετε τη διαδικασία ανάμματος. Εάν ο καυστήρας δεν ανάψει ενώ η βαλβίδα είναι ανοιχτή, το αέριο θα συνεχίσει να ρέει έξω από τον καυστήρα, δημιουργώντας κίνδυνο τυχαίας ανάφλεξης και πιθανού τραυματισμού.

'Ελεγχος βαλβίδας

Σημαντικό: Για να ελέγξετε τη βαλβίδα, πιέστε πρώτα το κουμπί και αφήστε το. Το κουμπί πρέπει να επανέλθει. Εάν το κουμπί δεν επανέλθει, αντικαταστήστε το συγκρότημα βαλβίδας πριν χρησιμοποιήσετε το μηχάνημα.

Γυρίστε το κουμπί στη χαμηλή θέση και μετά πίσω στη θέση OFF. Η βαλβίδα πρέπει να περιστρέφεται ομαλά.

Σύνδεση αερίου

Όταν συνδέετε τη μονάδα σε σωλήνα παροχής αερίου ή φιάλη αερίου, βεβαιωθείτε ότι έχει εγκατασταθεί μια βαλβίδα διακοπής αερίου πριν από τη μονάδα, σε κοντινή απόσταση από τον χειριστή για ασφάλεια και προσβασιμότητα.

Εάν χρησιμοποιείτε φιάλη αερίου, επιλέξτε μία που να πληροί τα τοπικά πρότυπα. Η μέγιστη διάμετρος πρέπει να είναι 40 cm και το μέγιστο μήκος πρέπει να είναι 1,2 μέτρα. Αποθηκεύστε τη φιάλη σε ξηρό και δροσερό μέρος.

Ο τύπος της βαλβίδας ρύθμισης που χρησιμοποιείται πρέπει να συμμορφώνεται με το σχετικό πρότυπο EN (Ευρωπαϊκό Πρότυπο).

Παράδειγμα διαγραμμάτων για τις διαστάσεις των φιαλών αερίου

1- Μέγιστη διάμετρος ή πλάτος

2- Μέγιστο ύψος (συμπεριλαμβανομένου του ρυθμιστή)

• Βεβαιωθείτε ότι το τοπικό διαθέσιμο αέριο ταιριάζει με τον τύπο που αναγράφεται στην πινακίδα της συσκευής.
• Συνδέστε τη μονάδα σε μια κατάλληλη πηγή αερίου χρησιμοποιώντας έναν σιδερένιο σωλήνα. Βεβαιωθείτε ότι δεν υπάρχουν σημάδια διαρροής αερίου. Χρησιμοποιήστε στεγανωτικό σωλήνα γύρω από τις ενώσεις για να τις ασφαλίσετε.
• Μετά τη σύνδεση, χρησιμοποιήστε ένα διάλυμα σαπουνιού-νερού για να ελέγξετε για διαρροή αερίου. Εάν εντοπιστεί διαρροή, εφαρμόστε στεγανωτικό σωλήνα γύρω από το σημείο διαρροής.

• Βεβαιωθείτε ότι η θέση του εύκαμπτου σωλήνα είναι ρυθμισμένη ώστε να μην έχει στρέψη.

• Συμβουλευτείτε τον τοπικό προμηθευτή αερίου σχετικά με την τοπική πίεση αερίου. Εάν η πίεση αερίου αποκλίνει περισσότερο από 10% από την ονομαστική πίεση αερίου, εγκαταστήστε μια βαλβίδα απελευθέρωσης αερίου πριν από τη μονάδα για να σταθεροποιήσετε την πίεση αερίου.

• Βεβαιωθείτε ότι η πίεση αερίου συμμορφώνεται με τα δεδομένα που αναγράφονται στην πινακίδα της συσκευής. Η πίεση πρέπει να μετράται στο σημείο δοκιμής πίεσης, λαμβάνοντας υπόψη τον δείκτη Wobbe του χρησιμοποιούμενου αερίου.
• Κατά την εγκατάσταση της συσκευής, βεβαιωθείτε ότι ο εύκαμπτος σωλήνας αερίου δεν υπερβαίνει τα 1,5 μέτρα.
• Ο χρησιμοποιημένος σωλήνας ή εύκαμπτος σωλήνας παροχής αερίου πρέπει να συμμορφώνεται με τις εθνικές απαιτήσεις. Ελέγχετε περιοδικά τον σωλήνα ή τον εύκαμπτο σωλήνα αερίου και αντικαθιστάτε τον έγκαιρα εάν είναι απαραίτητο.
• Κρατήστε τη συσκευή μακριά από εύφλεκτα υλικά κατά τη χρήση.
• Λάβετε προφυλάξεις κατά την αντικατάσταση των κυλίνδρων αερίου: απομακρύνετε πάντα τις κυλίνδρους από οποιαδήποτε πηγή φωτιάς.

Ο δ η γίες λ ει το υ ρ γίας

Άναμμα της συσκευής

ΣΗΜΕΙΩΣΗ

Μην σκύβετε πάνω από τη συσκευή κατά το άναμμα. Διαβάστε όλες τις οδηγίες πριν από το άναμμα.

1. Πιέστε προς τα κάτω το κουμπί και περιστρέψτε το αριστερόστροφα από το "OFF" έως περίπου 90 μοίρες. Κρατήστε αυτή τη θέση για περίπου 5 δευτερόλεπτα. Αυτό το βήμα βοηθά στην εξάτμιση του αέρα από τον καυστήρα. Μην αφήσετε το κουμπί πίεσης κατά τη διάρκεια αυτής της διαδικασίας.
2. Στη συνέχεια, περιστρέψτε το κουμπί πίσω στη θέση "OFF" και επαναλάβετε την περιστροφή του κουμπιού αριστερόστροφα από το "OFF" μέχρι να ακούσετε τον ήχο "ΤΑ", οπότε οι καυστήρες θα ανάψουν. Εάν δεν λειτουργεί, επαναλάβετε τις παραπάνω λειτουργίες. Εάν η συσκευή έχει σταματήσει για μεγάλο χρονικό διάστημα ή είναι η πρώτη χρήση, μπορεί να χρειαστεί περισσότερος χρόνος για να ανάψει, κάτι που είναι φυσιολογικό.
3. Όταν λειτουργεί χαμηλή φλόγα, περιστρέψτε το κουμπί αριστερόστροφα για να αυξήσετε τη φλόγα σε υψηλότερη ρύθμιση. Εάν χρειάζεται χαμηλότερη φλόγα, περιστρέψτε το κουμπί δεξιόστροφα. Ρυθμίστε τη θερμοκρασία στο επιθυμητό επίπεδο. Παρακαλούμε ρυθμίστε το κουμπί ελέγχου βαλβίδας και τον ελεγκτή ανεμιστήρα ανάλογα με την ποιότητα του αερίου, μέχρι οι καυστήρες να γίνουν κόκκινοι σε όλη τους την έκταση, χωρίς ορατή φλόγα.

4. Μετά τη χρήση, περιστρέψτε το κουμπί από τη μέγιστη ή την ελάχιστη ρύθμιση στη θέση "OFF".

5. Εάν η μηχανή δεν πρόκειται να χρησιμοποιηθεί για κάποιο χρονικό διάστημα, παρακαλούμε διακόψτε τη βαλβίδα παροχής αερίου.

Λειτονργία

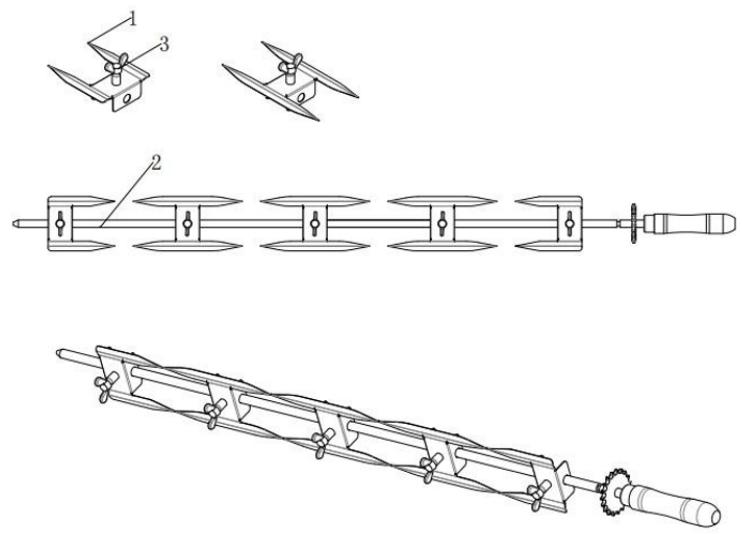

1. Για να ρυθμίσετε τις πιρούνες για ψητό κοτόπουλο, γυρίστε πρώτα τις βίδες αριστερόστροφα για να τις χαλαρώσετε και, στη συνέχεια, τοποθετήστε τα κοτόπουλα στις πιρούνες και ρυθμίστε τις στην κατάλληλη θέση. Ασφαλίστε τις πιρούνες περιστρέφοντας τις βίδες δεξιόστροφα. Επανατοποθετήστε τις ράβδους στη μηχανή, προσαρμόστε τη θέση τους όπως απαιτείται και βεβαιωθείτε ότι είναι ασφαλισμένες στη θέση τους. Είναι σημαντικό να έχετε κατά νου ότι το μέγιστο φορτίο ανά ράβδο δεν πρέπει να υπερβαίνει τα 6-8 κιλά για να αποφύγετε τυχόν ζημιές.

Λάβετε υπόψη ότι οι πιρούνες είναι αιχμηρές. Συνιστάται να φοράτε προστατευτικά γάντια κατά το χειρισμό τους για την αποφυγή τραυματισμών.
Η ράβδος θα γίνει βαριά μόλις φορτωθεί με κοτόπουλα. Να χρησιμοποιείτε πάντα και τα δύο χέρια όταν εισάγετε ή αφαιρείτε τη ράβδο από τη μηχανή για να διασφαλίσετε τη σταθερότητα και να αποφύγετε ατυχήματα.

1. Βεβαιωθείτε ότι η τάση ταιριάζει με τις προδιαγραφές στην πινακίδα του μηχανήματος πριν τη συνδέσετε στην παροχή ρεύματος. Εγκαταστήστε έναν διακόπτη τροφοδοσίας, μια ασφάλεια και έναν διακόπτη για τη μηχανή για να διασφαλίσετε την ασφάλεια. Μόλις συνδεθεί, ακολουθήστε τα βήματα που αναφέρθηκαν προηγουμένως για να ανάψετε τη μηχανή. Οι καυστήρες θα ανάψουν και η θερμοκρασία της μηχανής θα αρχίσει να αυξάνεται. Ενεργοποιήστε τον κινητήρα, τον ανεμιστήρα και τους διακόπτες φωτισμού για να ξεκινήσετε τη λειτουργία. Οι ράβδοι θα αρχίσουν να περιστρέφονται και τα κοτόπουλα θα αρχίσουν να ψήνονται.

1- Διακόπτης ενεργοποίησης-απενεργοποίησης κινητήρα
2- Διακόπτης ενεργοποίησης-απενεργοποίησης ανεμιστήρα
3- Διακόπτης ενεργοποίησης-απενεργοποίησης φωτισμού

1. Η περιστρεφόμενη ράβδος έχει σχεδιαστεί για τα ψητά κοτόπουλα. Μπορεί να ανυψωθεί για τον καθαρισμό ή την τοποθέτηση των κοτόπουλων. Βεβαιωθείτε ότι τα κοτόπουλα τοποθετούνται στη μέση του πιρουνιού για να εξασφαλίσετε ομοιόμορφο ψήσιμο. Καθώς περιστρέφεται η ράβδος, τα κοτόπουλα θα περιστρέφονται επίσης, παρέχοντας ομοιόμορφο μαγείρεμα.
2. Γεμίστε το δίσκο λαδιού με νερό και διατηρήστε ένα ορισμένο επίπεδο ανά πάσα στιγμή για να αποφύγετε το στέγνωμα. Αυτό βοηθά στη συλλογή των σταγόνων και ελαχιστοποιεί τον κίνδυνο αναφλέξεων από το λάδι.

1. Για να αφαιρέσετε το δίσκο νερού, χαλαρώστε πρώτα τη βίδα στην σταθερή πλάκα του δίσκου νερού. Μόλις χαλαρώσει η βίδα, μπορείτε στη συνέχεια να αφαιρέσετε το δίσκο νερού.

Καθαρισμός και Συντήρηση

• Για να αποφύγετε ατυχήματα, αποσυνδέετε πάντα το καλώδιο τροφοδοσίας, διακόπτετε τον διακόπτη λειτουργίας και αποσυνδέετε την παροχή αερίου εάν η συσκευή δεν έχει χρησιμοποιηθεί για μεγάλο χρονικό διάστημα. Όλες οι εργασίες σέρβις και συντήρησης πρέπει να εκτελούνται μόνο μετά τη διακοπή της παροχής ρεύματος και αερίου. Εάν η συσκευή παρουσιάζει προβλήματα, μην επιχειρήσετε να την αποσυναρμολογήσετε. Αντίθετα, στείλτε την στον προμηθευτή σας για επισκευή.
  • Συνιστάται να ελέγχετε και να σφίγγετε τα μεταλλικά εξαρτήματα ετησίως.

• Καθαρίζετε τη συσκευή τακτικά μεταξύ των χρήσεων και ιδιαίτερα μετά από παρατεταμένες περιόδους αποθήκευσης.

• Χρησιμοποιήστε ένα μαλακό ύφασμα για τον καθαρισμό της μηχανής. Εάν χρειάζεται, χρησιμοποιήστε ένα ουδέτερο καθαριστικό. Αποφύγετε τη χρήση αιχμηρών μεταλλικών αντικειμένων στην εξωτερική επιφάνεια της πλάκας θέρμανσης.
• Καθαρίζετε συχνά τα υπολείμματα λαδιού κάτω από τον δίσκο λαδιού.
• Βεβαιωθείτε ότι το μηχάνημα και τα εξαρτήματά του είναι επαρκώς δροσερά πριν τον καθαρισμό. Ποτέ μην χειρίζεστε ζεστά μέρη με απροστάτευτα χέρια.
• Σημειώστε ότι πάνω από το 90% του μηχανήματος είναι κατασκευασμένο από μέταλλο (ανοξείδωτο ατσάλι, σίδηρο, αλουμίνιο, ηλεκτρολυτική μεταλλική πλάκα), το οποίο μπορεί να ανακυκλωθεί μετά από επεξεργασία σε συγκεκριμένη μονάδα επεξεργασίας. Απορρίψτε αυτά τα υλικά υπεύθυνα και όχι αδιακρίτως.

Μεταφορά και Αποθήκευση

• Χειριστείτε το μηχάνημα με προσοχή κατά τη μεταφορά για να αποφύγετε τους ισχυρούς κραδασμούς.
• Για να παρατείνετε και να διατηρήσετε τη διάρκεια ζωής και την κατάσταση του μηχανήματός σας, αποφύγετε την αποθήκευση του συσκευασμένου εξοπλισμού σε ανοιχτό χώρο για μεγάλα χρονικά διαστήματα. Αποθηκεύστε το σε εγκατάσταση με καλή κυκλοφορία αέρα και μη διαβρωτικές, ξηρές συνθήκες. Εάν είναι απαραίτητη η αποθήκευση σε εξωτερικό χώρο, βεβαιωθείτε ότι χρησιμοποιείτε αδιάβροχες εγκαταστάσεις.
• Όταν μια φιάλη αερίου είναι συνδεδεμένη στο μηχάνημα, αποθηκεύστε την σε εξωτερικό χώρο σε καλά αεριζόμενο χώρο και μακριά από παιδιά. Εάν αποθηκεύστε το μηχάνημα σε εσωτερικό χώρο, βεβαιωθείτε ότι η φιάλη αερίου είναι απενεργοποιημένη και αποσυνδεδεμένη. Αποθηκεύστε πάντα τη φιάλη αερίου σε εξωτερικό χώρο, μακριά από παιδιά και σε ξηρό, καλά αεριζόμενο χώρο, μακριά από πηγές θερμότητας ή σημεία ανάφλεξης.
• Καλύψτε τους καυστήρες με αλουμινόχαρτο για να αποτρέψετε τη συσσώρευση εντόμων ή άλλων υπολειμμάτων στις οπές του καυστήρα.
  • Μην αποθηκεύετε το μηχάνημα ανάποδα.

Αντιμετώπιση προβλημάτων

Πρόβλημα	Πιθανή αιτία	Λύση
Ο καυστήρας δεν ανάβει παρά μόνο με το πιεζοηλεκτρικό σύστημα ανάφλεξης	Ελαττωματικός ρυθμιστής.Εμπόδια στον καυστήρα.Εμπόδια στα ακροφύσια αερίου ή στον εύκαμπτο σωλήνα αερίου.Το ηλεκτρόδιο είναι κατεστραμμένο/ελαττωματικός αναφλεκτήρας.Άδειο μπουκάλι LP.	Ζητήστε έλεγχο ή αντικατάσταση του ρυθμιστή.Καθαρίστε τον καυστήρα.Καθαρίστε τα ακροφύσια και τον εύκαμπτο σωλήνα αερίου.Αλλάξτε ηλεκτρόδιο και καλώδιο ή αλλάξτε τον αναφλεκτήρα.Χρησιμοποιήστε ένα καινούργιο μπουκάλι υγρού λίπους.
Ο καυστήρας δεν ανάβει με σπίρτο	Ελαττωματικός ρυθμιστής.Εμπόδια στον καυστήρα.Εμπόδια σε ακροφύσια αερίου ή εύκαμπτο σωλήνα αερίου.Άδειο μπουκάλι LP.	Ζητήστε έλεγχο ή αντικατάσταση του ρυθμιστή.Καθαρίστε τον καυστήρα.Καθαρίστε τα ακροφύσια κai τον εύκαμπτο σωλήνα αερίου.Χρησιμοποιήστε ένα καινούργιο μπουκάλι υγρού λίπους.
Η φωτιά στον σωλήνα του καυστήρα έχει χαμηλή φλόγα ή αναδρομή στο παρελθόν (μπορεί να ακουστεί ένας συριγμός ή ένας βρυχηθμός)	Εμπόδια στον καυστήρα.Εμπόδια σε ακροφύσια αερίου ή εύκαμπτο σωλήνα αερίου.Συνθήκες ανέμου.	Καθαρίστε τον καυστήρα.Καθαρίστε τα ακροφύσια κai τον εύκαμπτο σωλήνα αερίου.Χρησιμοποιήστε τη σχάρα σε πιο προστατευμένη θέση.

ΣΗΜΕΙΩΜΑ

- Ο παραπάνω οδηγός αντιμετώπισης προβλημάτων είναι μόνο για αναφορά. Εάν παρουσιαστεί οποιαδήποτε βλάβη, διακόψτε αμέσως τη χρήση του μηχανήματος και

ενημερώστε τους επαγγελματίες για τον έλεγχο και τη συντήρησή του.

Η ασφάλεια πάνω απ' όλα! Να βεβαιώνεστε πάντα ότι η παροχή φυσικού αερίου και ηλεκτρικού ρεύματος είναι διακεκομμένη πριν από οποιαδήποτε συντήρηση.

Μέρ η

Οχι.	Ονομα
1	Δίσκος νερού / λαδιού
2	Σώμα
3	Γυάλινη πόρτα
4	Πόμολο
5	Κλείδωμα λαβής
6	Φως
7	Πλάκα πίσω καλύμματος σώματος
8	Πίσω κάλυμμα ηλεκτρικού κουτιού ελέγχου
9	Μαγνητικός ακροδέκτης
10	Κεφαλή καλωδίου τροφοδοσίας
11	Καλώδιο τροφοδοσίας
12	Λαβή
13	Βαλβίδα
14	Σωλήνας αερίου
15	Σύνδεση χαλκού
16	Λαστιχένια φλάντζα
17	Διακόπτης ενεργοποίησης/απενεργοποίησης
18	Μοτέρ
19	Ανεμιστήρας 1
20	Ανεμιστήρας 2
21	Σύστημα εξαερισμού
22	Γρανάζι 1
23	Αποστάτης γραναζιού
24	Κεντρικό μανίκι άξονα τροχού μετάβασης
25	Τροχός μετάβασης
26	Αλυσίδα
27	Γρανάζι 2
28	Κάστορας
29	Καυστήρας
30	Βελόνα ανάφλεξης
31	Ποτήρια καυστήρα
32	Πιρούνι 1
33	Πιρούνι 2
34	Βίδα πτέρυγας
35	Περιστρεφόμενη ράβδος

Ηλεκτρικά σχηματικά

ΣΗΜΕΙΩΜΑ

• Βεβαιωθείτε ότι το κύκλωμα έχει ελεγχθεί σωστά. Ο εγκαταστάτης θα πρέπει να είναι υπεύθυνος για την εγκατάσταση της συσκευής.
• Πάντα να διακόπτετε την παροχή ρεύματος και να αφήνετε τη συσκευή να κρυώσει εντελώς πριν επιχειρήσετε να την αποσυναρμολογήσετε.

1- XT: Μπλοκ ακροδεκτών

2- QS1: Διακόπτης ενεργοποίησης-απενεργοποίησης 1
3- QS2: Διακόπτης ενεργοποίησης-απενεργοποίησης 2
4- QS3: Διακόπτης ενεργοποίησης-απενεργοποίησης 3

5- WH: Φως

6- M1: Φυσητήρας αέρα

7- M2: Ανεμιστήρας ψύξης

8- M3: Κινητήρας

Σχέδια διαστάσεων
