BEDIENUNGSANLEITUNG 32.5 Basic Care Classic AL-KO

betriebsanleitung elektro-vertikutierer

Original Betriebsanleitung

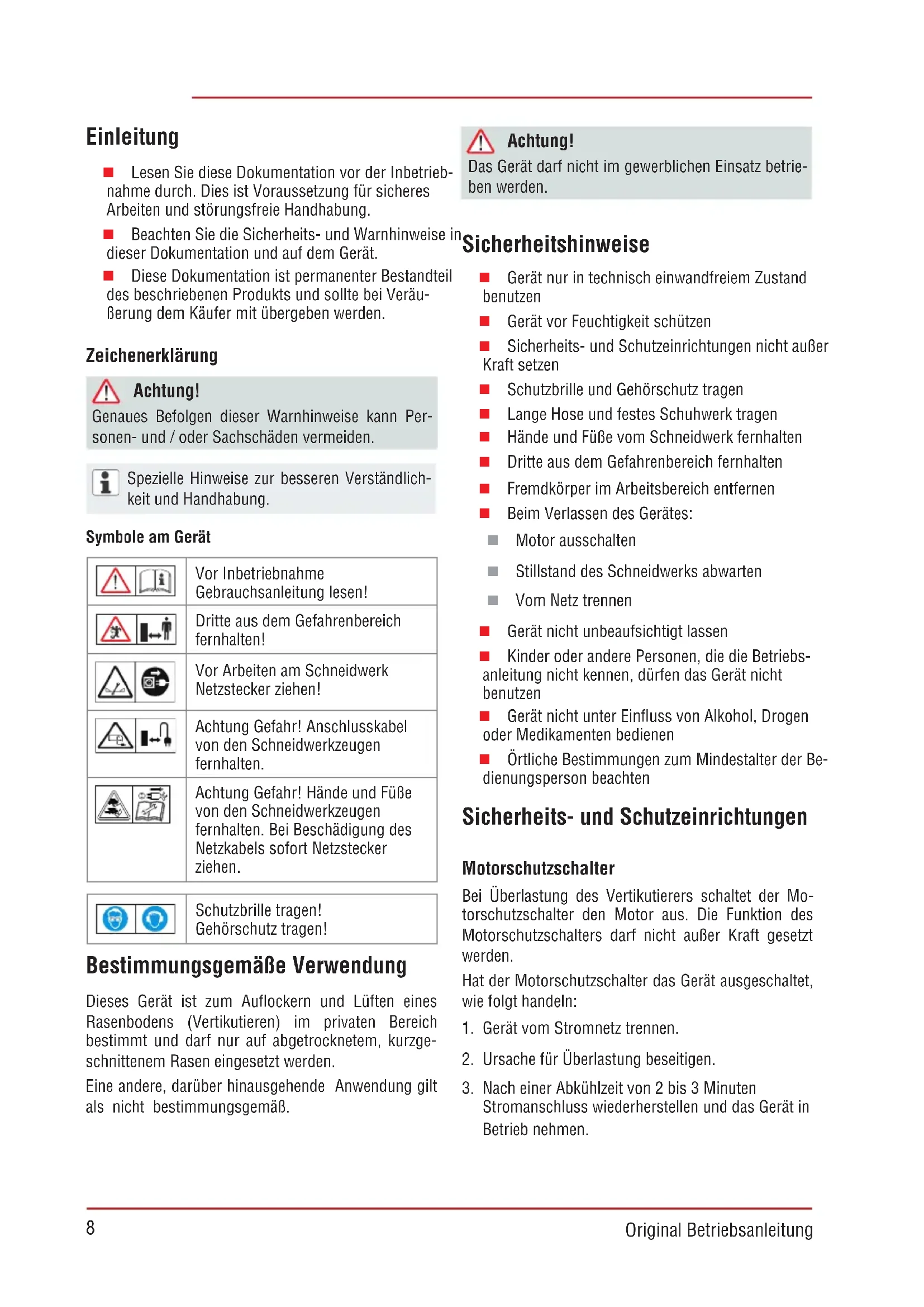

Original Betriebsanleitung Einleitung Lesen Sie diese Dokumentation vor der Inbetrieb- nahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät. Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und sollte bei Veräu- ßerung dem Käufer mit übergeben werden. Zeichenerklärung Achtung! Genaues Befolgen dieser Warnhinweise kann Per- sonen- und / oder Sachschäden vermeiden. Spezielle Hinweise zur besseren Verständlich- keit und Handhabung. Symbole am Gerät Vor Inbetriebnahme Gebrauchsanleitung lesen! Dritte aus dem Gefahrenbereich fernhalten! Vor Arbeiten am Schneidwerk Netzstecker ziehen! Achtung Gefahr! Anschlusskabel von den Schneidwerkzeugen fernhalten. Achtung Gefahr! Hände und Füße von den Schneidwerkzeugen fernhalten. Bei Beschädigung des Netzkabels sofort Netzstecker ziehen. Schutzbrille tragen! Gehörschutz tragen! Bestimmungsgemäße Verwendung Dieses Gerät ist zum Auflockern und Lüften eines Rasenbodens (Vertikutieren) im privaten Bereich bestimmt und darf nur auf abgetrocknetem, kurzge- schnittenem Rasen eingesetzt werden. Eine andere, darüber hinausgehende Anwendung gilt als nicht bestimmungsgemäß. Achtung! Das Gerät darf nicht im gewerblichen Einsatz betrie- ben werden. Sicherheitshinweise Gerät nur in technisch einwandfreiem Zustand benutzen Gerät vor Feuchtigkeit schützen Sicherheits- und Schutzeinrichtungen nicht außer Kraft setzen Schutzbrille und Gehörschutz tragen Lange Hose und festes Schuhwerk tragen Hände und Füße vom Schneidwerk fernhalten Dritte aus dem Gefahrenbereich fernhalten Fremdkörper im Arbeitsbereich entfernen Beim Verlassen des Gerätes: Motor ausschalten Stillstand des Schneidwerks abwarten Vom Netz trennen Gerät nicht unbeaufsichtigt lassen Kinder oder andere Personen, die die Betriebs- anleitung nicht kennen, dürfen das Gerät nicht benutzen Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen Örtliche Bestimmungen zum Mindestalter der Be- dienungsperson beachten Sicherheits- und Schutzeinrichtungen Motorschutzschalter Bei Überlastung des Vertikutierers schaltet der Mo- torschutzschalter den Motor aus. Die Funktion des Motorschutzschalters darf nicht außer Kraft gesetzt werden. Hat der Motorschutzschalter das Gerät ausgeschaltet, wie folgt handeln:

1. Gerät vom Stromnetz trennen.

2. Ursache für Überlastung beseitigen.

3. Nach einer Abkühlzeit von 2 bis 3 Minuten

Stromanschluss wiederherstellen und das Gerät in Betrieb nehmen.9 441220_b

Sicherheits-Schaltbügel Das Gerät ist mit einem Sicherheits-Schaltbügel aus- gestattet, der beim Loslassen das Gerät stoppt. Gefahr! Die Funktion des Sicherheitsschaltbügels nicht außer Kraft setzen. Heckklappe Das Gerät ist mit einer Heckklappe ausgestattet. Optische Sicherheitsanzeige (Bild C), (Bild H) Die optische Sicherheitsanzeige zeigt die Fixierung der Messerwelle an. Der grüne Stift ist ca. 5 mm sichtbar (1): die Messerwelle ist richtig fixiert. Der grüne Stift ist nicht mehr sichtbar, ein roter Rand ist sichtbar (2): die Fixierung der Messerwelle hat sich gelockert. Die Fixierung der Messerwelle muss kontrolliert und verschraubt werden (Bild H-1, 3) Montage Gerät laut Bildteil (Bilder A, B) montieren. Achtung! Das Gerät darf erst nach vollständiger Montage be- trieben werden. Inbetriebnahme Achtung! Vor Inbetriebnahme immer eine Sichtkontrolle durchführen. Mit losem, beschädigten oder abge- nutzten Schneidwerk und/oder Befestigungsteilen darf das Gerät nicht benutzt werden. Landesspezifische Bestimmungen für die Betriebs- zeiten beachten Sicherheit Anschlussleitung Nur Gummikabel der Qualität H05RN-F nach DIN/ VDE 0282 mit einem Leitungsquerschnitt von 3 Phasen je 1,5 mm² verwenden. Die Typbezeichnung muss auf der Anschlusslei- tung vermerkt sein. Stecker und Kupplungsdose müssen aus Gummi oder Gummi überzogen sein und DIN/VDE 0620 entsprechen. Nur eine Anschlussleitung mit ausreichender Län- ge benutzen. Anschlussleitung, Stecker und Kupplungsdose müssen spritzwassergeschützt sein. Reparaturen an der Anschlussleitung, am Stecker und an der Kupplungsdose dürfen nur durch autorisierte Fachbetriebe durchgeführt werden. Eine defekte Anschlussleitung (z. B. mit Rissen, Schnitt-, Quetsch- oder Knickstellen in der Isolati- on) darf nicht verwendet werden. Steckverbindungen vor Nässe schützen. Gefahr! Anschlussleitung nicht beschädigen oder durchtren- nen. Im Schadensfall Anschlussleitung sofort vom Stromnetz trennen. Elektrische Voraussetzungen 230 V/50 Hz Wechselstrom Mindestquerschnitt Anschlussleitung = 1,5 mm² Mindestabsicherung Netzanschluss = 10 A Fehlerstromschutzschalter (FI) Maximaler Auslösestrom = 30 mA. Netzverbindung herstellen (Bild E)

1. Kupplungsteil des Netzkabels auf den Stecker des

Sicherheits-Tastschalters stecken.

2. Mit dem Netzkabel eine Schlaufe bilden und in die

Kabelzugentlastung einhängen. Die Schlaufe so lang lassen, dass die Kabelzugentlastung von einer Seite zur anderen gleiten kann. Gefahr! Das Gerät nie an Netzsteckdosen ohne Fehlerstrom- schutzschalter betreiben.10 Original Betriebsanleitung Arbeitstiefe einstellen (Bild D) Achtung! Die Arbeitstiefe nur bei abgeschaltenem Motor und stillstehender Messerwelle einstellen. Die Arbeitstiefe der Messerwelle an der Wählscheibe einstellen.

1. Vertikutierer am Holm nach hinten kippen.

2. Drehschalter nach unten drücken und auf Stufe

„2“ drehen. Positionen auf der Wählscheibe:

1 - 5 = Einstellung der Arbeitstiefe (Bild D)

Bei neuen Messern die Wählscheibe max. auf Position 2 stellen! Die richtige Arbeitstiefe richtet sich nach: dem Rasenzustand der Messerabnutzung Bei zu tief eingestellter Arbeitstiefe: bleibt der Vertikutierer stehen zieht der Motor nicht durch In diesem Fall Wählscheibe auf geringere Arbeitstiefe zurückdrehen. Vor dem Vertikutieren den Rasen immer mä- hen. Motor starten (Bild F, G)

1. Taster des Sicherheits-Tastschalters drücken und

2. Sicherheitsbügel gegen den Holm ziehen. Der

Motor startet. Der Sicherheitsbügel rastet nicht ein. Er muss während der ganzen Zeit gehalten werden.

3. Taster des Sicherheits-Tastschalters loslassen.

1. Sicherheitsbügel loslassen. Dieser geht automa-

tisch in die Nullstellung. Der Motor ist ausgeschal- tet. Gefahr durch Schnittverletzungen! Messerwelle läuft nach! Nach Abschalten nicht sofort unter das Gerät fassen. Fangbox ein-/aushängen

1. Vor dem Ein-/Aushängen der Fangbox den Motor

2. Stillstand der Messerwelle abwarten.

Allgemeine Hinweise zum Betrieb Zum Starten des Gerätes muss das Schneidwerk vollständig freigängig sein Anschlussleitung aus dem Arbeitsbereich fern- halten Hände und Füße nicht in die Nähe rotierender Teile bringen Das Gerät nur am Führungsholm steuern. Dadurch ist der Sicherheitsabstand vorgegeben Besondere Aufmerksamkeit beim Umkehren mit dem Vertikutierer oder beim Heranziehen des Geräts An Abhängen auf sicheren Stand achten Immer quer zum Hang vertikutieren Nie an steilen Abhängen vertikutieren Vertikutierer nur im Schritt-Tempo führen Gerät nie mit laufendem Motor kippen oder trans- portieren Vom Fachmann prüfen lassen: nach Auffahren auf ein Hindernis bei sofortigem Stillstand des Motors bei verbogenem Messer bei verbogener Messerwelle bei defektem Keilriemen11 441220_b

Wartung und Pflege Gefahr! Verletzungsgefahr an der Messerwelle. Schutzhandschuhe tragen! Das Motorgehäuse darf nicht geöffnet werden. Wartung und Reparatur des Motors müssen in einer autorisierten Fachwerkstatt erfolgen. Vor allen Wartungs- und Reinigungsarbeiten den Netzstecker ziehen! Stillstand der Welle abwarten. Nur Original-Ersatzteile verwenden. Abgenutzte oder beschädigte Arbeitswerkzeuge und Bolzen nur satzweise tauschen, um Unwucht zu vermeiden. Gerät nicht mit Wasser abspritzen! Eindringendes Wasser kann den Motor und den Sicherheits-Tastschalter zerstören. Das Gerät nach jedem Gebrauch reinigen (Spach- tel, Lappen etc.). Messerwelle ausbauen (Bild H)

1. Schraube (1) des Lagers herausschrauben.

2. Lagerhälfte (2) hochklappen.

3. Messerwelle aus der unteren Lagerhälfte heben

und aus der Antriebseite (3) herausziehen. Der Einbau erfolgt in umgekehrter Reihenfolge. Messer ausbauen (Bild I) Vor dem Ausbau der Messer auf deren Einbau- lage achten!

1. Sechskant-Schraube (1) herausschrauben.

2. Kugellager (2) vorsichtig von der Welle (8)

3. Druckring(3), Scheibe (4) und kurze Distanzhülse

(5) von der Welle abziehen

4. Messer (6) und lange Distanzhülsen nacheinander

abziehen. Der Einbau erfolgt in umgekehrter Reihenfolge. Hilfe bei Störungen Störung Hilfe Motor läuft nicht Anschlussleitung sowie Leitungsschutzschalter über- prüfen Motorschalterbügel zum Oberholm drücken. Geringere Arbeitstiefe wäh- len. Welle dreht nicht Geringere Arbeitstiefe wäh- len. Messer freiräumen Kundendienstwerkstatt auf- suchen Motorleistung lässt nach Geringere Arbeitstiefe wäh- len. Abgenutzte Messer austau- schen. Gehäuse reinigen Rasen mähen (Rasenhöhe zu hoch). schlechte Verti- kutierleistung geringere Arbeitstiefe wählen. abgenutzte Messer austau- schen. Unruhiger Lauf Gerät vibriert Schadhafte Messer. Kundendienstwerkstatt auf- suchen. Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können müssen in einer autorisierten Fach- werkstatt behoben werden. Entsorgung Ausgediente Geräte, Batterien oder Ak- kus nicht über den Hausmüll entsorgen! Verpackung, Gerät und Zubehör sind aus recycling- fähigen Materialien hergestellt und entsprechend zu entsorgen.12 Original Betriebsanleitung Garantie Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei: Sachgemäßer Behandlung des Gerätes Beachtung der Bedienungsanleitung Verwendung von Original-Ersatzteilen Reparaturversuchen am Gerät Technischen Veränderungen am Gerät nicht bestimmungsgemäßer Verwendung (z. B. gewerblicher oder kommunaler Nutzung) Von der Garantie ausgeschlossen sind: Lackschäden, die auf normale Abnutzung zurückzuführen sind Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxx xxx

gekennzeichnet sind Verbrennungsmotoren – Für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenher- steller Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer unberührt.

EG-Konformitätserklärung DE Hiermiterklärenwir,dassdiesesProdukt,indervonunsinVerkehrgebrachtenAusführung,denAnforderungender harmonisiertenEG-Richtlinien,EG-SicherheitsstandardsunddenproduktspezischenStandardsentspricht. Produkt Vertikutierer Seriennummer G1401405 Hersteller AL-KOGeräteGmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Bevollmächtigter Andreas Hedrich Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Typ

32.5 VE Basic Care Classic

EG-Richtlinien 2006/42/EG 2014/30/EU 2000/14/EG 2011/65/EU 2014/35/EU Harmonisierte Normen EN 60335-1:2002+A1+A11+A12+A2+A13 EN 13684+A3 EN 60335-2-92 Schallleistungspegel gemessen / garantiert EN ISO 3744 98 / 99 dB(A) Konformitätsbewertung 2000/14/EG Anhang V Kötz,01.07.2016 WolfgangHergeth,ManagingDirector13 441220_b
