Tipo de produto	Escarificador elétrico (cortador de grama)
Marca	AL-KO
Modelo	32.5 Basic Care Classic
Alimentação	230 V / 50 Hz, cabo de borracha H05RN-F 3x1,5 mm²
Potência nominal	Não especificada no manual
Largura de corte	32,5 cm (indicado pelo modelo)
Profundidade de trabalho	5 posições (1-5), ajustável
Saco de recolha	Sim, com aba traseira
Peso	Aproximadamente 12 kg (estimativa)
Dimensões (C x L x A)	Não especificadas
Nível de potência sonora	98 dB(A) medido / 99 dB(A) garantido
Tipo de motor	Motor elétrico com disjuntor de proteção
Sistema de corte	Eixo de facas múltiplas (desmontável)
Dispositivos de segurança	Interruptor de segurança, estribo de segurança, indicador visual de bloqueio, disjuntor de proteção
Utilização	Doméstica, grama seca cortada rente
Manutenção	Limpeza após uso, sem água, substituir as facas por jogos completos
Garantia	Legal, peças de desgaste excluídas

Perguntas frequentes - 32.5 Basic Care Classic AL-KO

Como ligar o escarificador AL-KO 32.5 Basic Care Classic?

Pressione e mantenha pressionado o botão do interruptor de segurança, em seguida, puxe o estribo de segurança contra o guidão. O motor arranca. Solte o botão, mas mantenha o estribo durante todo o trabalho.

O que fazer se o motor não funcionar?

Verifique o cabo de alimentação e o disjuntor de proteção. Certifique-se de que o estribo de segurança está bem pressionado contra o guidão. Tente uma profundidade de trabalho mais baixa.

Como ajustar a profundidade de trabalho?

Desligue o motor e aguarde a paragem do eixo. Incline o escarificador para trás, pressione o comutador giratório e coloque-o na posição desejada (1 a 5). As facas novas devem ser ajustadas no máximo na posição 2.

Quais são os equipamentos de segurança obrigatórios?

Use óculos de proteção, um capacete antirruído, calças compridas e sapatos resistentes. Mantenha as mãos e os pés afastados do sistema de corte.

Como limpar o escarificador após o uso?

Desligue o aparelho da tomada, aguarde a imobilização do eixo. Limpe com um pano ou uma espátula. Não borrife água para evitar danificar o motor e o interruptor.

Posso usar o escarificador em grama molhada?

Não. O aparelho foi concebido para utilização em grama seca e cortada rente. A grama molhada pode causar sobrecarga e danificar o aparelho.

Como substituir as facas gastas?

Desmonte o eixo de facas conforme o manual, em seguida, desaperte o parafuso de cabeça sextavada. Retire as facas e substitua-as por jogos completos para evitar qualquer desequilíbrio. Reaparafuse na ordem inversa.

O que fazer se o aparelho vibrar anormalmente?

Desligue imediatamente o motor e desligue da tomada. Verifique se as facas estão danificadas ou desequilibradas. Se o problema persistir, leve o aparelho a uma oficina de assistência técnica autorizada.

Que tipo de cabo de alimentação usar?

Use um cabo de borracha tipo H05RN-F, secção 3x1,5 mm², conforme a norma DIN/VDE 0282. O conector e a caixa devem ser de borracha.

Posso usar o escarificador para fins comerciais?

Não. A utilização é estritamente doméstica. A utilização comercial ou municipal é considerada não conforme e anula a garantia.

MANUAL DE UTILIZADOR 32.5 Basic Care Classic AL-KO

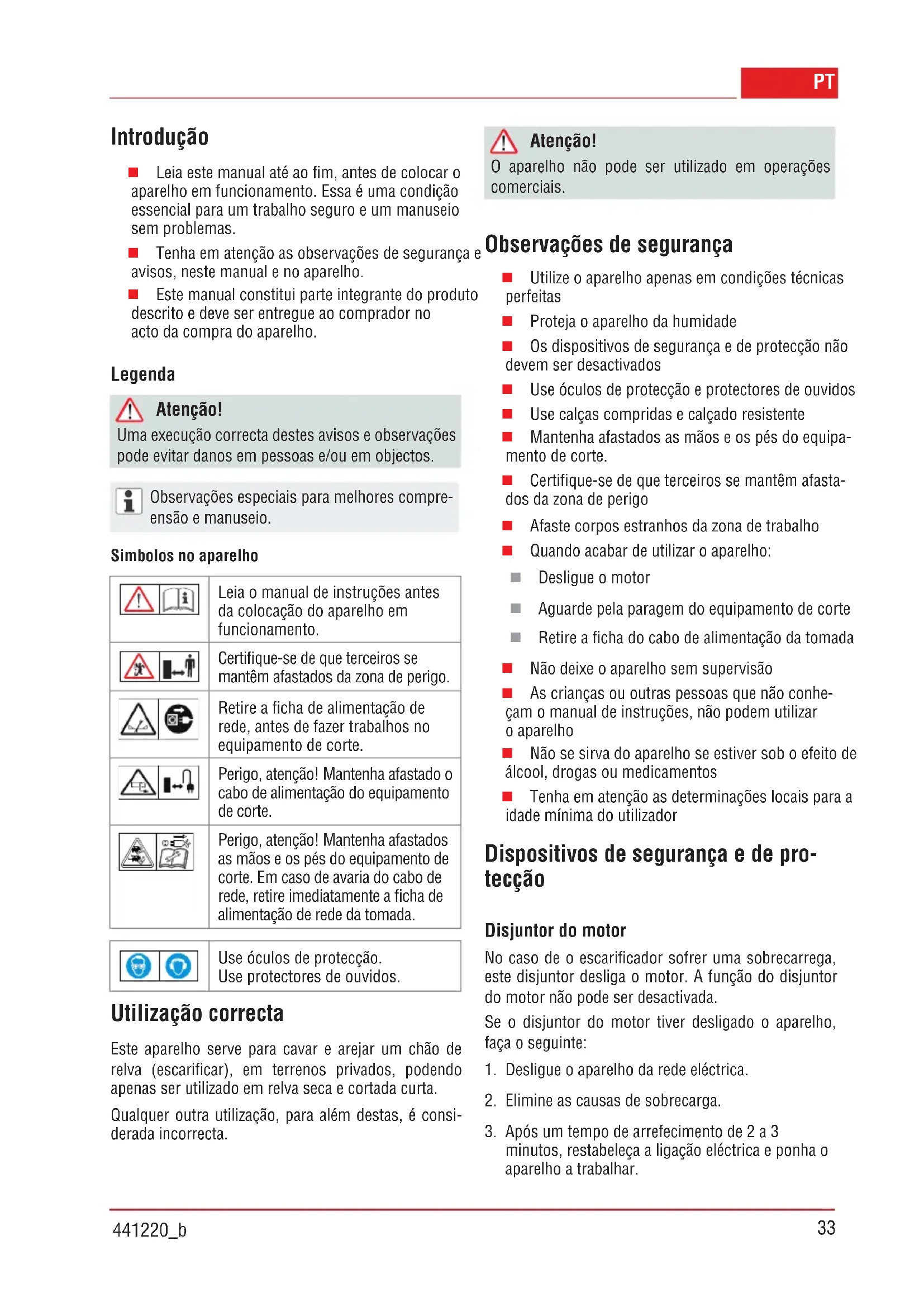

PT: Instruções de uso 33

Leia este manual até ao fim, antes de colocar o aparelho em funcionamento. Essa é uma condição essencial para um trabalho seguro e um manuseio sem problemas.

Tenha em atenção as observações de segurança e avisos, neste manual e no aparelho.

Este manual constitui parte integrante do produto descrito e deve ser entregue ao comprador no acto da compra do aparelho.

Legenda

Atenção!

Uma execução correcta destes avisos e observações pode evitar danos em pessoas e/ou em objectos.

Observações especiais para melhores compreensão e manuseio.

Simbolos no aparelho

	Leia o manual de instruções antes da colocação do aparelho em funcionamento.
	Certifique-se de que terceiros se mantêm afastados da zona de perigo.
	Retire a ficha de alimentação de rede, antes de fazer trabalhos no equipamento de corte.
	Perigo, atenção! Mantenha afastado o cabo de alimentação do equipamento de corte.
	Perigo, atenção! Mantenha afastados as mãos e os pés do equipamento de corte. Em caso de avaria do cabo de rede, retire imediatamente a ficha de alimentação de rede da tomada.

Utilização correcta

Este aparelho serve para cavar e arejar um chão de relva (escarificar), em terrenos privados, podendo apenas ser utilizado em relva seca e cortada curta.

Qualquer outra utilização, para além destas, é considerada incorrecta.

Atenção!

O aparelho não pode ser utilizado em operações comerciais.

Observações de segurança

Utilize o aparelho apenas em condições técnicas perfeitas
■ Proteja o aparelho da humidade
Os dispositivos de segurança e de protecção não devem ser desactivados
■ Use óculos de protecção e protectores de ouvidos
■ Use calças compridas e calçado resistente
Mantenha afastados as mãos e os pés do equipamento de corte.
■ Certifique-se de que terceiros se mantêm afastados da zona de perigo
■ Afaste corpos estranhos da zona de trabalho
■ Quando acabar de utilizar o aparelho:
Desligue o motor
Aguarde pela paragem do equipamento de corte
Retire a ficha do cabo de alimentação da tomada
Não deixe o aparelho sem supervisão
As crianças ou outras pessoas que não conheçam o manual de instruções, não podem utilizar o aparelho
Não se sirva do aparelho se estiver sob o efeito de álcool, drogas ou medicamentos
■ Tenha em atenção as determinações locais para a idade mínima do utilizador

Dispositivos de segurança e de protecção

Disjuntor do motor

No caso de o escarificador sofrer uma sobrecarrega, este disjuntor desliga o motor. A função do disjuntor do motor não pode ser desactivada.

Se o disjuntor do motor tiver desligado o aparelho, faça o seguinte:

1. Desligue o aparelho da rede eléctrica.
2. Elimine as causas de sobrecarga.
3. Após um tempo de arrefecimento de 2 a 3 minutos, restabeleça a ligação eléctrica e ponha o aparelho a trabalhar.

Aro de comando e de segurança

O aparelho está equipado com um aro de comando e de segurança que, quando é solto, faz parar o aparelho.

Perigo!

A função do aro de comando e de segurança não deve ser desactivada.

Tampa traseira

O aparelho está equipado com uma tampa traseira.

Indicação óptica de segurança (Figuras C, H)

A indicação óptica de segurança indica a fixação do veio de trabalho. Se a marca verde estiver visível, isso significa que o veio de trabalho está fixado correctamente a uma distância de 5 mm.

Montagem

Monte o aparelho de acordo com as figuras (figuras A, B).

Atenção!

O aparelho só pode ser posto em funcionamento após a sua montagem completa.

Colocação em funcionamento

Atenção!

Antes da colocação em funcionamento realize sempre um controlo visual ao aparelho. O aparelho não pode ser utilizado com um equipamento de corte e/ou elementos de fixação solto(s), danificado(s) ou gasto(s).

■ Tenha em atenção as determinações específicas do país para os períodos de operação

Protecção do cabo de alimentação

Utilize apenas cabo de borracha da qualidade H05RN-F, de acordo com o disposto pela norma DIN/VDE 0282, com uma secção de cabo de 3 x 1,5 mm².
A designação do tipo deve estar inscrita no cabo de alimentação. A ficha e a tomada de ligação devem ser de borracha ou revestidas a borracha, e estar de acordo com o disposto pela norma DIN/VDE 0620.
- Utilize apenas um cabo de alimentação com comprimento suficiente.

• O cabo de alimentação, a ficha e a tomada de ligação devem estar protegidos contra as projecções de água.
  As reparações no cabo de alimentação, na ficha e na tomada de ligação só podem ser levadas a cabo por técnicos autorizados. Um cabo de alimentação com defeito (por exemplo, com fendas, cortes, amolgaduras, ou vincos na isolamento) não pode ser utilizado.
  ■ Proteja as ligações às fichas da humidade.

Perigo!

Não danifique o cabo de alimentação, nem o corte. Em caso de acidente, desligue imediatamente o cabo de alimentação da rede eléctrica.

Condições eléctricas

230 V/50 Hz corrente alterna
Secção transversal mínima
Cabo de alimentação = 1,5 mm²
■ Protecção mínima da ligação à rede = 10 A
- Circuito impeditivo de passagem de corrente para o solo (FI)
■ Corrente de desligar máxima = 30 mA.

Ligação à rede (Figura E)

1. Ligue o elemento de ligação do cabo de alimentação à ficha do comando de segurança.
2. Faça uma laçada com o cabo de alimentação e pendure-a no dispositivo de alívio de tensão do cabo. A laçada deve ser longa o suficiente para que o dispositivo de alívio de tensão do cabo possa passar de um lado para o outro.

Perigo!

O aparelho nunca deve ser ligado a tomadas sem circuito impeditivo de passagem de corrente para o solo.

Regular a profundidade de trabalho (Figura D)

Atenção!

Regule a profundidade de trabalho apenas com o motor desligado e com o veio das lâminas inactivo.

Regule a profundidade de trabalho do veio das lâminas no disco selector.

1. Actuando sobre a barra, incline o escarificador para trás.
2. Pressione o interruptor rotativo para dentro e rode para o nível "2".

Posições no disco selector:

1 - 5 = Regulação da profundidade de trabalho (Fig. D)

Com lâminas novas, coloque o disco selector, no máximo, na posição 2!

A profundidade de trabalho rege-se por:

o estado da relva
o desgaste das lâminas

Em caso de profundidade de trabalho incorrecta:

o escarificador fica parado
o motor não anda

Neste caso, volte a rodar o disco selector para uma profundidade de trabalho mais reduzida.

Apare sempre a relva antes da escarificação.

Arranque do motor (Figuras F, G)

1. Prima o botão do comando de segurança e mantenha-o premido.
2. Puxe o aro de protecção contra a barra. O motor arranca.

O aro de protecção não encaixa. Ele deve ser premido durante todo o tempo.

1. Solte o botão do comando de segurança.

Desligar o motor

1. Solte o aro de segurança. Ele retoma automaticamente a posição inicial. O motor está desligado.

Perigo de lesões provocadas por cortes!

O veio das lâminas continua a funcionar por inércia. Por isso, depois de ter desligado o aparelho, não o agarre logo por baixo.

Encaixar e desencaixar o colector

1. Desligue sempre o motor antes de encaixar e desencaixar o colector.

2. Espere que o veio das lâminas pare.

Indicações gerais sobre a operação

Para que o aparelho possa ser colocado em funcionamento, é necessário o equipamento de corte estar totalmente operacional
■ Mantenha o cabo de alimentação afastado da zona de trabalho
■ Mantenha os pés e as mãos afastados das peças rotativas
Comande o aparelho sempre só pelo respectivo guiador (barra). Dessa forma, estará a respeitar a distância de segurança
■ Preste uma atenção especial quando estiver a inverter a marcha com um escarificador ou quando estiver a utilizar o aparelho
- Quando proceder ao encaixe, certifique-se de que está bem apoiado
A escarificação deve ser sempre feita transversalmente em relação ao declive
- Nunca utilize o escarificador em declives muito inclinados
Utilize sempre o escarificador a uma velocidade lenta, ao ritmo da sua marcha normal
Nunca incline nem transporte o aparelho com o motor a funcionar
- O escarificador tem de ser visto por um técnico sempre que:

■ tiver passado por cima de um obstáculo
o motor parar imediatamente
as lâminas estiverem torcidas ou dobradas
o veio das lâminas estiver torcido ou dobrado
■ a correia trapezoidal se apresentar defeituosa

Manutenção e conservação

Perigo!

Perigo de lesões no veio das lâminas.

Use sempre luvas de protecção!

Antes de realizar qualquer trabalho de manutenção ou de conservação, desligue sempre a ficha do cabo de corrente da tomada! Espere que o veio pare.
Nunca abra a caixa do aparelho.
Utilize exclusivamente peças sobressalentes originais.

Tanto as ferramentas de trabalho, como os pernos desgastados ou danificados só podem ser substituídos em conjunto, a fim de evitar desequilíbrios.
Nunca salpique o aparelho com água! A água pode penetrar no aparelho e avariar o motor e o comando de segurança.
Limpe sempre o aparelho após cada utilização (espátula, pano, etc.).

Desmontagem do veio das lâminas (figura H)

1. Desaperte o parafuso (1) da chumaceira.
2. Levante a metade da chumaceira (2).
3. Levante o veio das lâminas da metade inferior da chumaceira e extraia-o do lado de accionamento (3).

A montagem é feita pela ordem inversa da desmontagem.

Desmontagem das lâminas (figura I)

Antes de desmontar as lâminas preste atenção à respectiva posição de montagem!

1. Desaperte o parafuso de cabeça sextavada (1).
2. Retire cuidadosamente o rolamento de esferas (2) do veio (8).
3. Retire o anel de pressão (3), a anilha (4) e o tubo distanciador curto (5) do veio.
4. Retire então, uns a seguir aos outros, as lâminas (6) e os tubos distanciadores compridos.

A montagem é feita pela ordem inversa da desmontagem.

Ajuda para detectar e eliminar avarias

Avaria Ajuda
O motor não trabalha	Verifique o cabo de alimentação e o disjuntor do caboEmpurre o aro de comando do motor para cima, até à barra superior.Seleccione uma menor profundidade de trabalho.
O veio não roda	Seleccione uma menor profundidade de trabalho.Liberte as lâminasEntre em contacto com a assistência técnica autorizada
A potência do motor está a diminuir	Seleccione uma menor profundidade de trabalho.Substitua as lâminas des-gastadas.Limpe a caixaApare a relva (a relva está demasiado alta).
Potência de reticulação insuficiente	Seleccione uma menor profundidade de trabalho.Substitua as lâminas des-gastadas.
Funcionamento irregularO aparelho vibra	Lâminas com danos.Entre em contacto com a assistência técnica autorizada.

Caso não consiga eliminar a avaria com a ajuda desta tabela, terá de se dirigir à assistência técnica autorizada a fim de que o aparelho seja então reparado.

Eliminação

Nunca deite os aparelhos usados, nem as pilhas, baterias ou acumuladores gastos, para o lixo doméstico.

Seja a embalagem, seja o aparelho ou os acessórios são feitos de materiais recicláveis, devendo, por conseguinte, ser correspondentemente eliminados.

Declaração de conformidade CE PT

Declaramos que o modelo deste produto por nós comercializado corresponde aos requisitos das directivas harmonizadas da UE, às normas de segurança da UE e às normas específicas do produto.

Produto

Escarificador

N.º de série

G1401405

Fabricante

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Representante

Andreas Hedrich

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tipo

32.5 VE Basic Care Classic

Directivas UE

2006/42/EG

2014/30/EU

2000/14/EG

2011/65/EU

2014/35/EU

Normas harmonizadas

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 13684+A3

EN 60335-2-92

Nível de ruído

medido / garantido

EN ISO 3744

98 / 99 dB(A)

Avaliação da conformi-

dade

2000/14/EG

Anexo V

Kötz, 01.07.2016

Moffey Huyon

Garantimos a reparação ou substituição do produto em caso de eventuais falhas de material ou erros de fabrico durante o prazo de validade legal aplicável a prestação de garantia. O prazo da garantia varia em função da legislação do país de compra do aparelho.

Aceitamos a garantia apenas se: Não podemos aceitar a garantia:

Se o aparelho for usado correctamente

Se o manual de instruções for respeitado

Se forem usadas peças sobressalentes originais

Se se tentar reparar o aparelho

Se forem feitas alterações técnicas no aparelho

Se o aparelho não for usado correctamente (por exemplo, utilização industrial ou comunitária)

Situações não abrangidas pela garantia:

■ Danos na pintura, provocados pelo desgaste normal
Peças de desgaste que estejam identificadas cpm XXXX (X) no cartão de peças sobressalentes

■ Motores de combustão - neste caso aplica-se a garantia separada do fabricante do motor em questão

Para fazer uso da garantia, dirija-se ao seu vendedor ou ao serviço de apoio a clientes autorizado mais próximo e apresente esta declaração de garantia e o recibo de compra. Esta aceitação da garantia não afecta o direito a reivindicações de garantia legais do comprador em relação ao vendedor.

Introduzione

Jungiamojo laido sauga
