Producttype	Elektrische verticuteermachine (grasmaaier)
Merk	AL-KO
Model	32.5 Basic Care Classic
Voeding	230 V / 50 Hz, rubberkabel H05RN-F 3x1,5 mm²
Nominaal vermogen	Niet gespecificeerd in de handleiding
Snijbreedte	32,5 cm (aangegeven door het model)
Werkdiepte	5 standen (1-5), instelbaar
Opvangbak	Ja, met achterklep
Gewicht	Ongeveer 12 kg (schatting)
Afmetingen (L x B x H)	Niet gespecificeerd
Geluidsvermogensniveau	98 dB(A) gemeten / 99 dB(A) gegarandeerd
Motortype	Elektromotor met overbelastingsbeveiliging
Snijsysteem	Meervoudige messenas (demonteerbaar)
Veiligheidsvoorzieningen	Veiligheidsschakelaar, veiligheidsbeugel, visuele vergrendelingsindicator, overbelastingsbeveiliging
Gebruik	Huishoudelijk, droog gras kort gemaaid
Onderhoud	Reiniging na gebruik, geen water, vervang messen in volledige sets
Garantie	Wettelijk, slijtageonderdelen uitgesloten

Veelgestelde vragen - 32.5 Basic Care Classic AL-KO

Hoe start ik de AL-KO 32.5 Basic Care Classic verticuteermachine?

Druk de veiligheidsschakelaar in en houd deze vast, trek vervolgens de veiligheidsbeugel tegen het stuur. De motor start. Laat de knop los, maar houd de beugel vast gedurende het werk.

Wat te doen als de motor niet draait?

Controleer de voedingskabel en de overbelastingsbeveiliging. Zorg ervoor dat de veiligheidsbeugel goed tegen het stuur is gedrukt. Probeer een lagere werkdiepte.

Hoe stel ik de werkdiepte in?

Zet de motor uit en wacht tot de as stopt. Kantel de verticuteermachine naar achteren, druk de draaischakelaar in en zet deze op de gewenste stand (1 tot 5). Nieuwe messen mogen maximaal op stand 2 worden ingesteld.

Wat zijn de verplichte veiligheidsuitrustingen?

Draag een veiligheidsbril, een gehoorbeschermer, een lange broek en stevige schoenen. Houd handen en voeten uit de buurt van het snijsysteem.

Hoe reinig ik de verticuteermachine na gebruik?

Haal de stekker uit het stopcontact, wacht tot de as stilstaat. Reinig met een doek of een rakel. Niet met water besproeien om schade aan de motor en schakelaar te voorkomen.

Kan ik de verticuteermachine op nat gras gebruiken?

Nee. Het apparaat is ontworpen voor gebruik op droog en kort gemaaid gras. Nat gras kan overbelasting veroorzaken en het apparaat beschadigen.

Hoe vervang ik versleten messen?

Demonteer de messenas volgens de handleiding, draai vervolgens de zeskantbout los. Verwijder de messen en vervang ze in volledige sets om onbalans te voorkomen. Schroef in omgekeerde volgorde vast.

Wat te doen als het apparaat abnormaal trilt?

Zet onmiddellijk de motor uit en trek de stekker eruit. Controleer of de messen beschadigd of ongebalanceerd zijn. Als het probleem aanhoudt, breng het apparaat naar een erkende reparatiewerkplaats.

Welk type voedingskabel moet ik gebruiken?

Gebruik een rubberkabel van het type H05RN-F, doorsnede 3x1,5 mm², conform DIN/VDE 0282. De stekker en behuizing moeten van rubber zijn.

Kan ik de verticuteermachine voor commerciële doeleinden gebruiken?

Nee. Het gebruik is strikt huishoudelijk. Commercieel of gemeentelijk gebruik wordt als niet-conform beschouwd en maakt de garantie ongeldig.

GEBRUIKSAANWIJZING 32.5 Basic Care Classic AL-KO

NL: Gebruikshandleiding....18

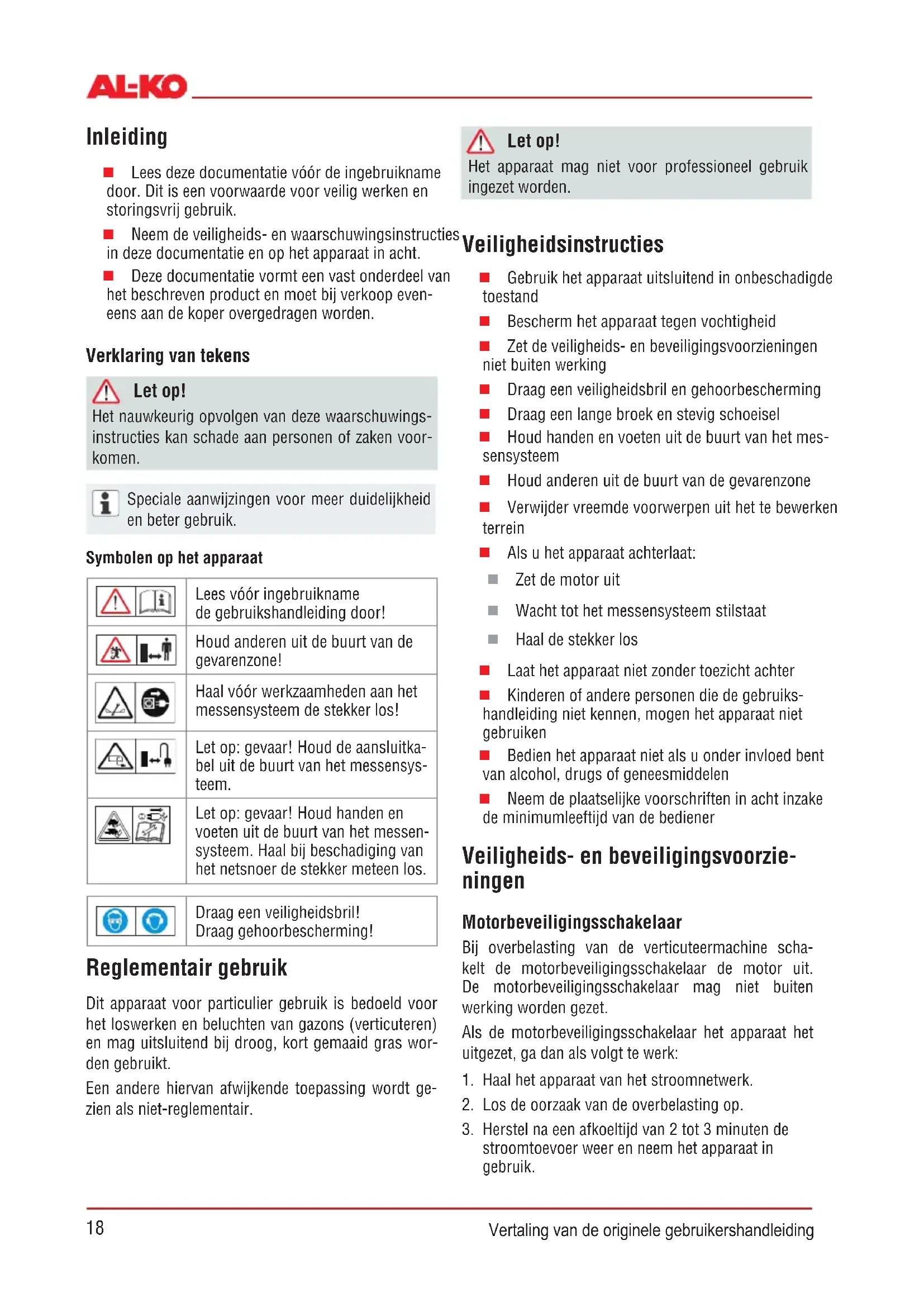

■ Lees deze documentatie vóór de ingebruikname door. Dit is een voorwaarde voor veilig werken en storingsvrij gebruik.
■ Neem de veiligheids- en waarschuwingsinstructies in deze documentatie en op het apparaat in acht.
- Deze documentatie vormt een vast onderdeel van het beschreven product en moet bij verkoop even-eens aan de koper overgedragen worden.

Verklaring van tekens

Let op!

Het nauwkeurig opvolgen van deze waarschuwings-instructies kan schade aan personen of zaken voorkomen.

Speciale aanwijzingen voor meer duidelijkheid en beter gebruik.

Symbolen op het apparaat

	Lees vóór ingebruikname de gebruikshandleiding door!
	Houd anderen uit de buurt van de gevarenzone!
	Haal vóór werkzaamheden aan het messensysteem de stekker los!
	Let op: gevaar! Houd de aansluitka-bel uit de buurt van het messensys- teem.
	Let op: gevaar! Houd handen en voeten uit de buurt van het messen-systeem. Haal bij beschadiging van het netsnoer de stekker meteen los.
	Draag een veiligheidsbril! Draag gehoorbescherming!

Dit apparaat voor particulier gebruik is bedoeld voor het loswerken en beluchten van gazons (verticuteren) en mag uitsluitend bij droog, kort gemaaid gras worden gebruikt.

Een andere hiervan afwijkende toepassing wordt gezien als niet-reglementair.

Let op!

Het apparaat mag niet voor professioneel gebruik ingezet worden.

Veiligheidsinstructies

■ Gebruik het apparaat uitsluitend in onbeschadigde toestand
Bescherm het apparaat tegen vochtigheid
Zet de veiligheids- en beveiligingsvoorzieningen niet buiten werking
Draag een veiligheidsbril en gehoorbescherming
Draag een lange broek en stevig schoeisel
■ Houd handen en voeten uit de buurt van het mes-sensysteem
■ Houd anderen uit de buurt van de gevarenzone
■ Verwijder vreemde voorwerpen uit het te bewerken terrein
■ Als u het apparaat achterlaat:

Zet de motor uit
■ Wacht tot het messensysteem stilstaat
Haal de stekker los

■ Laat het apparaat niet zonder toezicht achter
■ Kinderen of andere personen die de gebruikshandleiding niet kennen, mogen het apparaat niet gebruiken
Bedien het apparaat niet als u onder invloed bent van alcohol, drugs of geneesmiddelen
- Neem de plaatselijke voorschriften in acht inzake de minimumleeftijd van de bediener

Veiligheids- en beveiligingsvoorzieningen

Motorbeveiligingsschakelaar

Bij overbelasting van de verticuteermachine schakelt de motorbeveiligingsschakelaar de motor uit. De motorbeveiligingsschakelaar mag niet buiten werking worden gezet.

Als de motorbeveiligingsschakelaar het apparaat het uitgezet, ga dan als volgt te werk:

1. Haal het apparaat van het stroomnetwerk.
2. Los de oorzaak van de overbelasting op.
3. Herstel na een afkoeltijd van 2 tot 3 minuten de stroomtoevoer weer en neem het apparaat in gebruik.

Veiligheidsschakelbeugel

Het apparaat is voorzien van een veiligheidsschakelbeugel die, nadat deze is losgelaten, ervoor zorgt dat het apparaat stopt.

Gevaar!

Zet de veiligheidsschakelbeugel niet buiten werking.

Achterkap

Het apparaat is voorzien van een achterkap.

Optische veiligheidsindicatie (afbeelding C, H)

De optische veiligheidsindicatie geeft de bevestiging weer van de werkas. Bij een zichtbare groene markering (5 mm) is de werkas op de juiste wijze bevestigd.

Montage

Monteer het apparaat conform de tekeningen (afbeelding A, B).

Let op!

Pas na volledige montage mag het apparaat gebruikt worden.

Ingebruikname

Let op!

Voer vóór ingebruikname altijd een visuele controle uit. Met loszittende, beschadigde of versleten messen en/of bevestingsonderdelen mag het apparaat niet gebruikt worden.

■ Neem de landspecifieke voorschriften voor de gebruiksduur in acht

Veiligheid voedingskabel

- Gebruik uitsluitend rubberen snoeren van de kwaliteit H05RN-F conform DIN/VDE 0282 met een leidingdiameter van 3 x 1,5 mm ^2 .

De typeaanduiding moet vermeld zijn op de voedingskabel. De stekker en de koppeling moeten van rubber of met rubber ommanteld zijn en voldoen aan DIN/VDE 0620.

- Gebruik uitsluitend een voedingskabel met een afdoende lengte.

De voedingskabel, stekker en koppeling moeten spatwatervrij zijn.
■ Reparaties aan de voedingskabel, de stekker en de koppeling mogen uitsluitend door geautoriseerde vakbedrijven worden uitgevoerd. Een defecte voedingskabel (bijv. met scheuren, met ingesneden, geplette of geknikte plekken in de isolatie) mag niet gebruikt worden.
■ Bescherm steekverbindingen tegen vocht.

Gevaar!

De voedingskabel niet beschadigen of doorsnijden. In geval van schade moet de voedingskabel meteen van het stroomnetwerk gehaald worden.

Voorwaarden electriciteitsvoorziening

230 V/50 Hz wisselstroom
■ Minimum diameter
■ Voedingskabel = 1,5 mm²
■ Minimale beveiliging netaansluiting = 10 A
Aardlekschakelaar
■ Maximale uitschakelstroom = 30 mA.

Stroomaansluiting herstellen (afbeelding E)

1. Steek de koppeling van de stroomkabel in de stekker van de veiligheidsdrukschakelaar.
2. Maak een lus van de voedingskabel en hang deze in de kabeltrekontlasting. Maak de lus zo lang dat de kabeltrekontlasting van de ene naar de andere kant kan glijden.

Gevaar!

Gebruik het apparaat nooit met een stekkerdoos zonder aardlekschakelaar.

Werkdiepte instellen (afbeelding D)

Let op!

Stel de werkdiepte uitsluitend in als de motor uitstaat en de meswals stilstaat.

Stel de werkdiepte van de meswals in met de keuzeknop.

1. Kantel de verticuteermachine met de duwboom naar achteren.
2. Duw de draaischakelaar omlaag en draai in stand "2".

Standen van de keuzeknop:

1 - 5 = instelling van de werkdiepte (afbeelding D)

Zet bij nieuwe messen de keuzeknop max. op stand 2!

De juiste werkdiepte wordt bepaald aan de hand van:

■ de toestand van het gazon
■ de slijtage van de messen

Bij een onjuiste werkdiepte:

■ blijft de verticuteermachine steken
■ trekt de motor niet door

Zet de keuzeknop in dat geval op een minder lage werkdiepte.

Maai altijd het gras voordat u gaat verticuteren.

De motor starten (afbeelding F, G)

1. De knop van de veiligheidsdrukschakelaar indrukken en ingedrukt houden.
2. Trek de veiligheidsbeugel tegen de duwboom. De motor start.

De veiligheidsbeugel wordt niet vastgezet. Deze moet de gehele tijd vastgehouden worden.

1. Knop van de veiligheidsdrukschakelaar loslaten.

De motor uitzetten

1. Veiligheidsbeugel loslaten. Deze gaat automatisch naar de beginstand. De motor is uitgeschakeld.

Gevaar voor snijletsel!

De meswals blijft even doordraaien! Grijp na het uitschakelen niet meteen onder het apparaat.

Opvangbak aan-/loskoppelen

1. Schakel de motor uit voordat u de opvangbak aan-/loskoppelt.
2. Wacht tot de meswals tot stilstand is gekomen.

Algemene aanwijzingen voor het gebruik

• Om het apparaat te kunnen starten, moet het messensysteem een volledige vrij kunnen lopen
  ■ Houd de aansluitleiding uit de buurt van het te bewerken terrein

■ Brengen handen en voeten niet in de buurt van roterende onderdelen
■ Manoeuvreer het apparaat uitsluitend met behulp van de duwboom. Daardoor is een veilige afstand gewaarborgd
Wees extra alert bij het omkeren van de verticuteermachine of als u het apparaat naar u toetrekt
■ Zorg ervoor dat u veilig op hellingen staat
■ Verticuteer altijd dwars op de helling
■ Verticuteer nooit op steile hellingen
- Gebruik de verticuteermachine uitsluitend in wandeltempo
■ Het apparaat nooit met lopende motor kantelen of vervoeren
■ Controle door een vakman is nodig:
■ wanneer er tegen een obstakel is gereden
- bij onmiddellijke stilstand van de motor
bij een verbogen mes
bij een verbogen meswals
bij een defecte V-snaar

Onderhoud en verzorging

Gevaar!

Kans op letsel door de meswals. Draag beschermende handschoenen!

■ Haal voorafgaand aan alle onderhouds- en reini-gingswerkzaamheden de stekker los! Wacht tot de wals tot stilstand is gekomen.
■ De behuizing mag niet geopend worden.
- Gebruik uitsluitend originele reserveonderdelen.
■ Vervang versleten of beschadigd werkgereedschap en bouten per set om onbelans te voorkomen.
■ Spuit het apparaat niet schoon met water! Indringend water kan de motor en de veiligheidsdrukschakelaar vernielen.
■ Maak het apparaat na ieder gebruik schoon (spatel, doek, etc.).

Meswals demonteren (afbeelding H)

1. Draai de schroef (1) van de lager eruit.
2. Klap de lagerhelft (2) omhoog.
3. Til de meswals uit de onderste lagerhelft en trek deze eruit aan de aandrijfkant (3).
   De montage vindt plaats in omgekeerde volgorde.

Messen demonteren (afbeelding I)

Let vóór de demontage van de messen op hun inbouwpositie!

1. Draai de zeskantbout (1) eruit.
2. Trek de kogellager (2) voorzichtig van de wals (8).
3. Haal de klemring (3), schijf (4) en korte afstandshuls (5) van de wals.
4. Verwijder achtereenvolgens de messen (6) en de lange afstandshulzen.

De montage vindt plaats in omgekeerde volgorde.

Storingen oplossen

Storing Oplossing
Motor loopt niet	■ Controleer de aansluitleiding alsmede de stroomonderbreker■ Druk de motorschakelaar tegen het bovendeel van de duwboom.■ Selecteer een kleinere werk-diepte.
Wals draait niet	■ Selecteer een kleinere werk-diepte.■ Messen schoonvegen■ Werkplaats klantenservice bezoeken
Motorvermogen is onvoldoende	■ Selecteer een kleinere werk-diepte.■ Vervang versleten messen.■ Maak de behuizing schoon■ Maai het gras (gras te hoog)
Slecht verticu-teervermogen	■ Selecteer een kleinere werk-diepte.■ Versleten messen vervangen
Onregelmatige loop Apparaat trilt	■ Defecte messen.■ Werkplaats klantenservice bezoeken.

Storingen die met behulp van deze tabel niet opgelost worden, moeten door een geautoriseerd vakbedrijf hersteld worden.

Afvoer

Gebruikte apparaten, batterijen of accu's niet afvoeren via het huisvuil!

Verpakking, apparaat en toebehoren zijn vervaardigd uit materialen die voor recycling geschikt zijn en moeten dienovereenkomstig worden afgevoerd.

EG-conformiteitsverklaring NL

Hiermee verklaren wij, dat dit product, in de door ons in het verkeer gebrachte uitvoering, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen, EU-veiligheidsnormen en de productspecifieke normen.

Product

Verticuteermachine

Serienummer

G1401405

Fabrikant

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Gevolmachtigde

Andreas Hedrich

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Type

32.5 VE Basic Care Classic

EU-richtlijnen

2006/42/EG

2014/30/EU

2000/14/EG

2011/65/EU

2014/35/EU

Geharmoniseerde normen

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 13684+A3

EN 60335-2-92

Geluidsniveau

gemeten / gegarandeerd

EN ISO 3744

98 / 99 dB(A)

Conformiteitsbeoordeling

2000/14/EG

Bijlage V

Kötz, 01.07.2016

Moyey Kayak

Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantietermijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht.

Onze garantietoezegging geldt enkel bij: De garantie vervalt bij:

■ correcte behandeling van het apparaat

inachtneming van de bedieningshandleiding

- gebruik van originele reserveonderdelen

■ pogingen tot reparatie van het apparaat

■ technische wijzigingen aan het apparaat

- gebruik dat niet in overeenstemming is met de bestemming (bijvoorbeeld bedrijfsmatig of gemeentelijk gebruik)

Uitgesloten van de garantie zijn:

■ lakschade die is veroorzaakt door normale slijtage

■ slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering XXX XXX (X)

■ verbrandingsmotoren – hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant

Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.

Introduction
