Produkttype	Elektrisk skarifiserer (gressklipper)
Merke	AL-KO
Modell	32.5 Basic Care Classic
Strømforsyning	230 V / 50 Hz, gummikabel H05RN-F 3x1,5 mm²
Nominell effekt	Ikke spesifisert i håndboken
Klippebredde	32,5 cm (indikert av modell)
Arbeidsdybde	5 posisjoner (1-5), justerbar
Oppsamlingskurv	Ja, med bakluke
Vekt	Omtrent 12 kg (estimert)
Mål (L x B x H)	Ikke spesifisert
Lydeffektnivå	98 dB(A) målt / 99 dB(A) garantert
Motortype	Elektrisk motor med overbelastningsvern
Klippesystem	Flerbladsknivaksel (demonterbar)
Sikkerhetsinnretninger	Sikkerhetsbryter, sikkerhetsbøyle, visuell låseindikator, overbelastningsvern
Bruk	Hjemmebruk, tørt gress klippet kort
Vedlikehold	Rengjøring etter bruk, ikke vann, bytt kniver i hele sett
Garanti	Lovbestemt, slitedeler unntatt

Ofte stilte spørsmål - 32.5 Basic Care Classic AL-KO

Hvordan starter jeg skarifisereren AL-KO 32.5 Basic Care Classic?

Trykk inn og hold sikkerhetsbryterknappen, trekk deretter sikkerhetsbøylen mot styret. Motoren starter. Slipp knappen, men hold bøylen under hele arbeidet.

Hva gjør jeg hvis motoren ikke starter?

Sjekk strømledningen og overbelastningsvernet. Forsikre deg om at sikkerhetsbøylen er trykket godt mot styret. Prøv en lavere arbeidsdybde.

Hvordan justerer jeg arbeidsdybden?

Slå av motoren og vent til akselen stopper. Vipp skarifisereren bakover, trykk inn dreiebryteren og sett den i ønsket posisjon (1 til 5). Nye kniver må maksimalt stilles inn på posisjon 2.

Hvilke sikkerhetsutstyr er påkrevd?

Bruk vernebriller, hørselsvern, lange bukser og solide sko. Hold hender og føtter unna klippesystemet.

Hvordan rengjør jeg skarifisereren etter bruk?

Koble fra apparatet, vent til akselen stopper. Rengjør med en klut eller skrape. Ikke sprut vann for å unngå skade på motor og bryter.

Kan jeg bruke skarifisereren på vått gress?

Nei. Apparatet er designet for bruk på tørt gress klippet kort. Vått gress kan forårsake overbelastning og skade apparatet.

Hvordan bytter jeg ut slitte kniver?

Demonter knivakselen i henhold til håndboken, skru deretter ut sekskantskruen. Fjern knivene og bytt dem i hele sett for å unngå ubalanse. Skru til i omvendt rekkefølge.

Hva gjør jeg hvis apparatet vibrerer unormalt?

Slå straks av motoren og koble fra. Sjekk om knivene er skadet eller ubalanserte. Hvis problemet vedvarer, bring apparatet til et godkjent serviceverksted.

Hvilken type strømledning skal jeg bruke?

Bruk en gummikabel av type H05RN-F, tverrsnitt 3x1,5 mm², i henhold til DIN/VDE 0282. Kontakten og huset må være av gummi.

Kan jeg bruke skarifisereren til kommersielle formål?

Nei. Bruken er strengt hjemmebruk. Kommersiell eller kommunal bruk anses som ikke-konform og ugyldiggjør garantien.

BRUKSANVISNING 32.5 Basic Care Classic AL-KO

Hvis disse advarsler overholdes, kan person- og/eller tingsskader undgås.

Bær beskyttelsesbriller og høreværn

Bær beskyttelseshandsker!

EF-overensstemmelseserklæring DA

Dersom disse advarslene følges nøye, kan man unngå personskader og/eller skader på gjenstander.

Spesiell informasjon for bedre forståelighet og håndtering.

Symboler på maskinen

	Les bruksanvisningen før bruk!
	Hold tredjepersoner unna fareom-rådet!
	Trekk ut støpslet før arbeid på skjæreinnretningen!
	Advarsel Fare! Hold tilkoblingskabelen unna kutteredskapet.
	Advarsel Fare! Hold hender og føtter unna kutteredskapet. Trekk ut støpslet omgående dersom det oppdages skader på strømkabelen.
	Bruk vernebriller! Bruk hørselsvern!

Tiltenkt bruk

Denne maskinen er konstruert for å løsne opp og lufte en gressplen (fjerne mose) til privat formål, og må kun brukes på tørt, kortklipt gress.

All bruk som strekker seg ut over dette anses som ikke tiltenkt bruk.

Advarsel!

Maskinen må ikke brukes i industriell sammenheng.

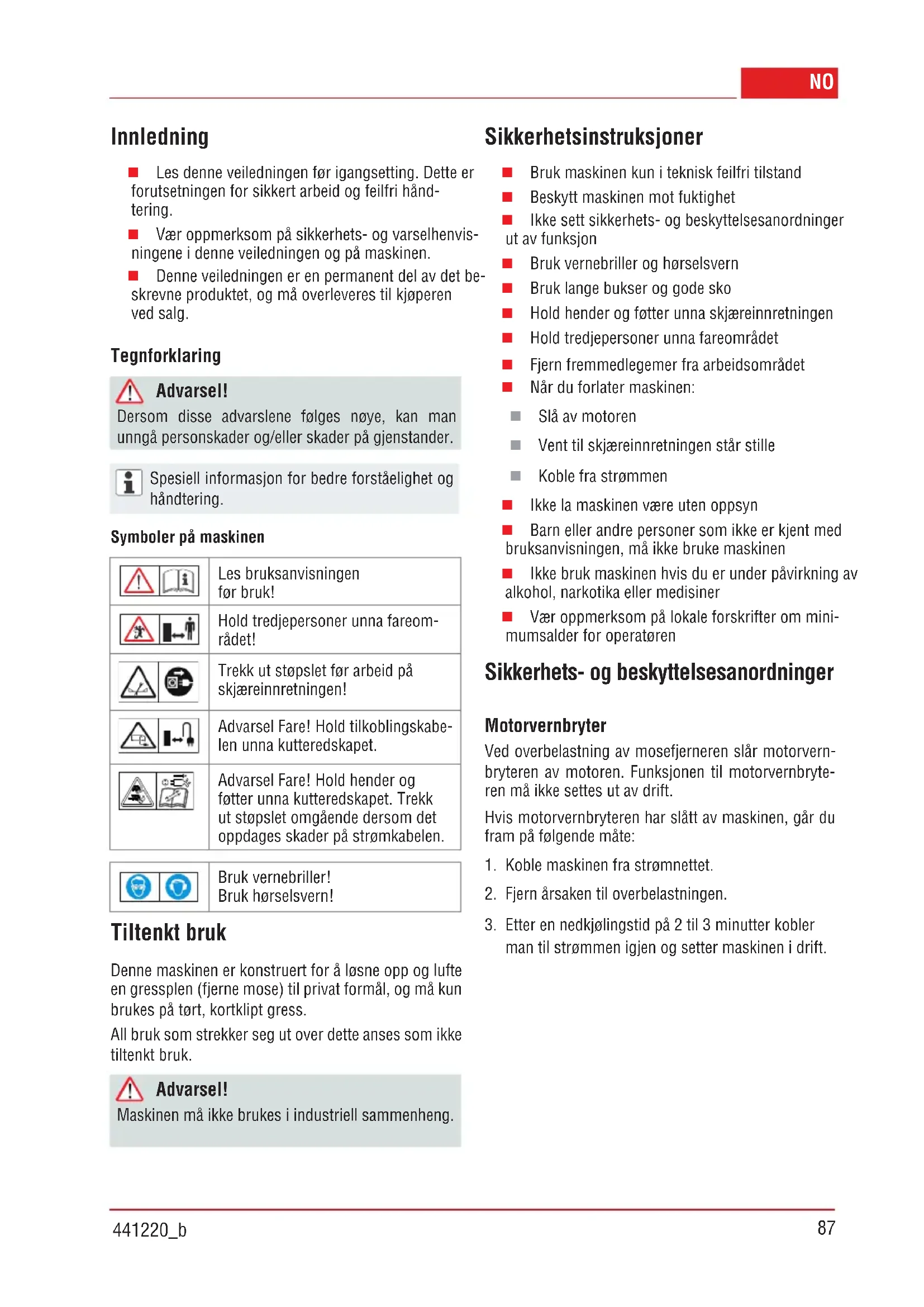

Sikkerhetsinstruksjoner

■ Bruk maskinen kun i teknisk feilfri tilstand
Beskytt maskinen mot fuktighet
Ikke sett sikkerhets- og beskyttelsesanordninger ut av funksjon
■ Bruk vernebriller og hørselsvern
■ Bruk lange bukser og gode sko
- Hold hender og føtter unna skjæreinnretningen
■ Hold tredjepersoner unna fareområdet
■ Fjern fremmedlegemer fra arbeidsområdet
Når du forlater maskinen:

Slå av motoren
■ Vent til skjæreinnretningen står stille
Koble fra strømmen

Ikke la maskinen være uten oppsyn

Barn eller andre personer som ikke er kjent med bruksanvisningen, må ikke bruke maskinen

Ikke bruk maskinen hvis du er under påvirkning av alkohol, narkotika eller medisiner

Vær oppmerksom på lokale forskrifter om mini- mumsalder for operatøren

Ved overbelastning av mosefjernen slår motorvernbryteren av motoren. Funksjonen til motorvernbryteren må ikke settes ut av drift.

Hvis motorvernbryteren har slått av maskinen, går du fram på følgende måte:

1. Koble maskinen fra strømnettet.
2. Fjern årsaken til overbelastningen.
3. Etter en nedkjølingstid på 2 til 3 minutter kobler man til strømmen igjen og setter maskinen i drift.

Sikkerhetskoblingsbøyle

Maskinen er utstyrt med en sikkerhetskoblingsbøyle som stanser maskinen när den slippes opp.

Fare!

Sett ikke funksjonen til sikkerhetskoblingsbøylen ut av drift.

Bakluke

Den optiske sikkerhetsindikatoren viser festet av arbeidsakselen. Ved synlig grønn markering. (5 mm) er arbeidsakselen riktig festet.

Montasje

Monter maskinen iht. bildedelen (bilde A, B).

Advarsel!

Maskinen må kun brukes etter fullstendig montering.

Oppstart

Advarsel!

Før hver bruk må man utføre en visuell kontroll. Maskinen må ikke brukes med løs, ødelagt eller slitt skjæreinnretning og/eller deler.

Vær oppmerksom på nasjonale forskrifter for driftstider

Beskytt pluggforbindelser mot fuktighet.

Fare!

Elektriske forutsetninger

230 V/50 Hz vekselstrøm
■ Minimum tverrsnitt
- Tilkoblingsledning = 1,5 mm ^2
■ Minimumssikring nettilkobling = 10 A
Jordfeilbryter (FI)
■ Maks. utløsningsstrøm = 30 mA.

Opprette nettforbindelse (bilde E)

1. Plugg koblingsdelen på strømkabelen inn i kontakten på sikkerhetsbryteren.
2. Lag en sløyfe på strømkabelen og heng den inn i kabelstrekkavlastningen. Lag sløyfen så lang at kabelstrekkavlastningen kan gli fra den ene siden til den andre.

Fare!

Maskinen må aldri drives på stikkontakter uten jordfeilbryter.

Still inn arbeidsdybde (bilde l)

Advarsel!

Still inn arbeidsdybden kun när motoren er avslått og knivakselen står stille.

Still inn arbeidsdybden til knivakselen på velgerskiven.

1. Vipp mosefjernen bakover på håndtaket.
2. Trykk dreiebryteren nedover og drei til trinn "2".

Posisjoner på velgerskiven:

1 - 5 = Innstilling av arbeidsdybden

På nye kniver stilles velgerskiven maks. i stilling 2!

Riktig arbeidsdybde retter seg etter:

Ved feil arbeidsdybde:

■ blir mosefjernenen stående
■ trekker ikke motoren rundt

I så fall dreies velgerskiven tilbake til mindre arbeidsdybde.

1. Trykk på tasten til sikkerhetsbryteren og hold den inne.

2. Trekk sikkerhetsbøylen mot håndtaket. Motoren starter.

1. Slipp tasten på sikkerhetsbryteren.

Slå av motoren

1. Slipp sikkerhetsbøylen. Denne går automatisk til nullstilling. Motoren er slått av.

Fare på grunn av snittskader!

Knivakselen fortsetter å gå! Grip ikke inn under maskinen like etter at det er slått av.

Heng fangboks inn/ut

1. Slå av motoren før inn-/uthenging av fangboksen.

2. Vent til knivakslingen står stille.

Generelle råd om drift

For å starte maskinen må skjæreinnretningen gå helt fritt

Ikke plasser hender og føtter i nærheten av roterende deler

Styr maskinen kun på føringshåndtaket. På denne måten er sikkerhetsavstanden gitt

Fjern alltid mosen på tvers av skråningen

■ Fjern aldri moser i bratte skråninger

Før mosefjerneren kun i skrittfart

■ Maskinen må aldri vippes eller transporteres mens motoren går

La fagfolk foreta kontroll etter følgende hendelser:

■ Etter at man har kjørt på en hindring

Når motoren stanser omgående

Hvis kniven er bøyd

Hvis knivakselen er bøyd

Vedlikehold og stell

Fare!

Fare for å skade seg på knivakselen.

Bruk vernehansker!

■ Trekk ut nettstøpslet før alt vedlikeholds- og rengjøringsarbeid! Vent til akslingen står stille.

■ Huset må ikke åpnes.

■ Bruk kun originale reservedeler.

Bytt slitte eller skadede arbeidsverktøy og bolter kun settvis, dette for å unngå ubalanse.

Ikke spyl maskinen med vann! Vann som trenger inn kan ødelegge motoren og sikkerhetsbryteren.

■ Rengjør maskinen hver gang etter bruk (sparkel, klut etc.).

Monteringen foregår i motsatt rekkefølge.

Vær oppmerksom på innbyggingsposisjonen til knivene før demonteringen!

1. Skru ut sekskantskruen (1).

2. Trekk kulelager (2) forsiktig av akselen (8).

3. Trekk trykkring (3), skive (4) og kort avstandshylse (5) av akselen

4. Trekk av kniv (6) og lange avstandshylser i tur og orden.

Monteringen foregår i motsatt rekkefølge.

Hjelp ved feil

Feil Hjelp
Motoren går ikke	■ Kontrollere tilkoblingsledning og lednings-jordfeilbryter■ Trykk motorbryterbøylen mo overbøylen■ Velg mindre arbeidsdybde.
Aksel går ikke rundt	■ Velg mindre arbeidsdybde.■ Gi kniven plass■ Kontakt kundeservice
Motoreffekten reduseres	■ Velg mindre arbeidsdybde.■ Bytt slitte kniver.■ Rengjør huset■ Slå plenen (gresset er for høyt).
Mosen fjernes dårlig	■ Velg mindre arbeidsdybde.■ Bytt slitte kniver.
Uregelmessig gange Maskinen vibrerer	■ Skadede kniver.■ Kontakt kundeservice.

Feil som ikke kan utbedres ved hjelp av denne tabellen, må utbedres på et godkjent verksted.

Avfallsbehandling

Maskiner som ikke lenger skal brukes, batterier eller oppladbare batterier skal ikke kastes i vanlig husholdningsavfall!

Emballasje, maskin og tilbehør er framstilt av resirkulerbare materialer, og skal deponeres på tilsvarende måte.

EU-samsvarserklæring NO

Vi erklærer med dette at dette produktet, som vi har brakt inn på markedet i denne utførelse, overholder kravene i de harmoniserte EU-forskriftene, EU-sikkerhetsstandardene og de produktspesifikke standardene.

Produkt

Vertikalskjærere

Serienummer

G1401405

Produsent

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Fullmektig

Andreas Hedrich

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Type

32.5 VE Basic Care Classic

EU-forskrifter

2006/42/EG

2014/30/EU

2000/14/EG

2011/65/EU

2014/35/EU

Harmoniserte normer

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 13684+A3

EN 60335-2-92

Lydtrykknivå målt / garantert

EN ISO 3744

98 / 99 dB(A)

Samsvarserklæring

2000/14/EG

Tillegg V

Kötz, 01.07.2016

Moffey Huyon

Eventuelle material- eller produksjonsfeil på maskinen utbedrer vi i løpet av den lovpålagte foreldelselsfristen for mangler etter eget valg, enten ved reparasjon eller med et nytt produkt. Foreldelsesfristen fastsettes iht. loven i det landet maskinen ble kjøpt.

Vår garanti gjelder kun ved: Garantien gjelder ikke ved:

■ Overholdelse av bruksanvisningen

■ Bruk av originale reservedeler

■ Reparasjonsforsøk på maskinen

Tekniske endringer på maskinen

■ Ikke tiltenkt bruk (f.eks. industriell eller kommunal bruk)

Lakkskaden som kan føres tilbake til normal bruk
■ Slitedeler som i reservedelskortet med ramme er merket XXXX (X)

Forbrenningsmotorer – for disse gjelder separate garantibestemmelser fra den respektive motorprodusenten Ved garantitilfeller kontakter du forhandleren eller nærmeste autoriserte kundeservice. Ta med dette garantikortet og kvitteringen. Med denne garantien forblir kjøperens juridiske mangelfordringer overfor selger uberørt.
