Produkttyp	Elektrisk vertikalskärare (gräsklippare)
Märke	AL-KO
Modell	32.5 Basic Care Classic
Strömförsörjning	230 V / 50 Hz, gummikabel H05RN-F 3x1,5 mm²
Nominell effekt	Ej specificerad i bruksanvisningen
Klippbredd	32,5 cm (anges av modellen)
Arbetsdjup	5 lägen (1-5), justerbar
Uppsamlingskorg	Ja, med bakre flik
Vikt	Cirka 12 kg (uppskattning)
Mått (L x B x H)	Ej specificerade
Ljudeffektsnivå	98 dB(A) uppmätt / 99 dB(A) garanterad
Motortyp	Elektrisk motor med skyddsbrytare
Klippsystem	Flerbladig knivaxel (demonterbar)
Säkerhetsanordningar	Säkerhetsbrytare, säkerhetsbygel, visuell låsindikator, skyddsbrytare
Användning	Hushållsbruk, torrt gräs klippt kort
Underhåll	Rengöring efter användning, inget vatten, byt knivar i hela set
Garanti	Lagstadgad, slitdelar undantagna

Vanliga frågor - 32.5 Basic Care Classic AL-KO

Hur startar jag vertikalskäraren AL-KO 32.5 Basic Care Classic?

Tryck och håll in säkerhetsbrytarens knapp, dra sedan säkerhetsbygeln mot styret. Motorn startar. Släpp knappen men håll kvar bygeln under hela arbetet.

Vad gör jag om motorn inte startar?

Kontrollera strömkabeln och skyddsbrytaren. Se till att säkerhetsbygeln är ordentligt tryckt mot styret. Prova ett lägre arbetsdjup.

Hur justerar jag arbetsdjupet?

Stäng av motorn och vänta tills axeln stannat. Luta vertikalskäraren bakåt, tryck in vridomkopplaren och ställ in önskat läge (1 till 5). Nya knivar ska ställas in högst på läge 2.

Vilken säkerhetsutrustning är obligatorisk?

Använd skyddsglasögon, hörselskydd, långa byxor och rejäla skor. Håll händer och fötter borta från klippsystemet.

Hur rengör jag vertikalskäraren efter användning?

Koppla bort apparaten, vänta tills axeln stannat. Rengör med en trasa eller skrapa. Spraya inte med vatten för att undvika skador på motor och brytare.

Kan jag använda vertikalskäraren på vått gräs?

Nej. Apparaten är avsedd för användning på torrt och kortklippt gräs. Vått gräs kan orsaka överbelastning och skada apparaten.

Hur byter jag ut slitna knivar?

Demontera knivaxeln enligt bruksanvisningen, skruva sedan loss sexkantsbulten. Ta bort knivarna och byt ut dem i hela set för att undvika obalans. Skruva tillbaka i omvänd ordning.

Vad gör jag om apparaten vibrerar onormalt?

Stäng omedelbart av motorn och koppla bort. Kontrollera om knivarna är skadade eller obalanserade. Om problemet kvarstår, lämna apparaten till en auktoriserad serviceverkstad.

Vilken typ av strömkabel ska användas?

Använd en gummikabel av typ H05RN-F, area 3x1,5 mm², enligt standard DIN/VDE 0282. Kontakten och höljet ska vara av gummi.

Kan jag använda vertikalskäraren kommersiellt?

Nej. Användningen är strikt hushållsbruk. Kommersiell eller kommunal användning anses som icke-konform och ogiltigförklarar garantin.

BRUKSANVISNING 32.5 Basic Care Classic AL-KO

Positioner på justeringsskiven:

Indstil justeringsskiven på maks. position 2, när maskinen har nye knive!

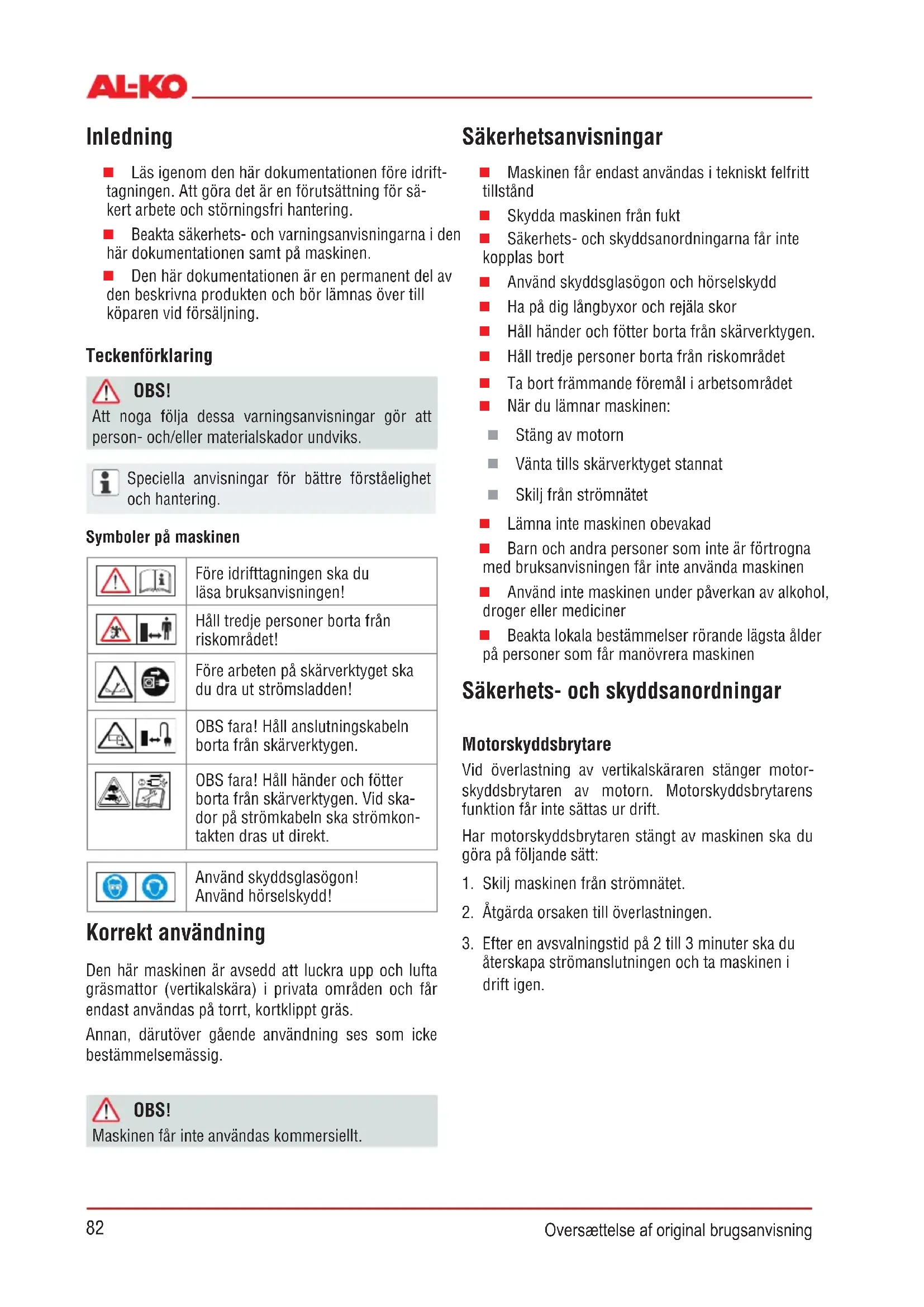

Läs igenom den här dokumentationen före idrifttagningen. Att göra det är en förutsättning för säkert arbete och störningsfri hantering.
- Beakta säkerhets- och varningsanvisningarna i den här dokumentationen samt på maskinen.
Den här dokumentationen är en permanent del av den beskrivna produkten och bör lämnas över till köparen vid försäljning.

Teckenförklaring

OBS!

Att noga följa dessa varningsanvisningar gör att person- och/eller materialskador undviks.

Speciella anvisningar för bättre förståelighet och hantering.

Symboler på maskinen

	Före idrifttagningen ska du läsa bruksanvisningen!
	Håll tredje personer borta från riskområdet!
	Före arbeten på skärverktyget ska du dra ut strömsladden!
	OBS fara! Håll anslutningskabeln borta från skärverktygen.
	OBS fara! Håll händer och fötter borta från skärverktygen. Vid skador på strömkabeln ska strömkontakten dras ut direkt.
	Använd skyddsglasögon!Använd hörselskydd!

Korrekt användning

Den här maskinen är avsedd att luckra upp och lufta gräsmattor (vertikalskära) i privata områden och får endast användas på torrt, kortklippt gräs.

Annan, därutöver gående användning ses som icke bestämmelsemässig.

OBS!

Maskinen får inte användas kommersiellt.

■ Maskinen får endast användas i tekniskt felfritt tillstånd
■ Skydda maskinen från fukt
Säkerhets- och skyddsanordningarna får inte kopplas bort
■ Använd skyddsglasögon och hörselskydd
■ Ha på dig långbyxor och rejäla skor
Håll händer och fötter borta från skärverktygen.
Håll tredje personer borta från riskområdet
Ta bort främmande föremål i arbetsområdet
När du lämnar maskinen:

Stäng av motorn
Vänta tills skärverktyget stannat
■ Skilj från strömnätet

Lämna inte maskinen obevakad

Barn och andra personer som inte är förtrogna med bruksanvisningen får inte använda maskinen

Använd inte maskinen under påverkan av alkohol, droger eller mediciner

- Beakta lokala bestämmelser rörande lägsta ålder på personer som får manövrera maskinen

Säkerhets- och skyddsanordningar

Motorskyddsbrytare

Vid överlastning av vertikalskäraren stänger motorskyddsbrytaren av motorn. Motorskyddsbrytarens funktion får inte sättas ur drift.

Har motorskyddsbrytaren stängt av maskinen ska du göra på följande sätt:

1. Skilj maskinen från strömnätet.
2. Åtgärda orsaken till överlastningen.
3. Efter en avsvalningstid på 2 till 3 minuter ska du återskapa strömanslutningen och ta maskinen i drift igen.

Säkerhetskopplingsbygel

Maskinen är utrustad med en säkerhetskopplingsbygel som stoppar maskinen om du släpper den.

Fara!

Säkerhetskopplingsbygelns funktion får inte tas ur drift.

Bakre lucka

Maskinen är utrustad med en bakre lucka.

Optisk säkerhetsindikering (bild C, H)

Den optiska säkerhetsindikeringen visar arbetsaxelns fixering. Vid synligt grön markering (5 mm) är arbetsaxeln fixerad korrekt.

Montering

Montera maskinen enligt bilddel (bild A, B).

OBS!

Maskinen får användas först efter fullständig montering.

Idrifttagning

OBS!

Före idrifttagningen ska du utföra en visuell kontroll. Maskinen får inte användas om skärverktyg och/eller fästdelar är lösa, skadade eller slitna.

Beakta landsspecifika bestämmelser för driftstiderna

Säkerhet anslutningsledning

Använd endast gummikabel av kvaliteten H05RN-F enligt DIN/VDE 0282 med en ledningsdiameter på 3 x 1,5 mm².
- Typbeteckningen måste vara angiven på anslutningsledningen. Stickkontakt och kopplingsdosa måste vara av gummi eller gummiöverdragna och motsvara DIN/VDE 0620.
Använd endast en anslutningsledning som är till-räckligt lång.
Anslutningsledning, stickkontakt och kopplings-dosa måste tåla vattenstänk.
■ Reparationer på anslutningsledningen, stickkontakten och kopplingsdosan får endast utföras av auktoriserade yrkespersoner.

Det är inte tillåtet att använda en defekt anslutningsledning (t.ex. med sprickor, snitt-, kläm- eller böjningsställen i isoleringen).

■ Skydda stickanslutningen från väta.

Fara!

Anslutningsledningen får inte skadas eller skäras igenom.

Vid en skada ska du direkt dra ut anslutningsledningen från stömnätet.

Elektriska förutsättningar

230 V/50 Hz växelström
Minsta diameter
■ Anslutningsledning = 1,5 mm²
■ Minsta säkring hos nätanslutningen = 10 A
Felströmsskyddsbrytare (FI)
Maximal utlösningsström = 30 mA.

Skapa en strömförbindelse (bild E)

1. Stick strömkabelns kopplingsdel på säkerhetsknappsbrytarens kontakt.
2. Forma en ögla med strömsladden och häng in i kabeldragavlastningen. Låt öglan vara så lång så att kabeldragavlastningen kan glida från den enda sidan till den andra.

Fara!

Anslut aldrig maskinen till strömkontakter utan felströmsskyddsbrytare.

Ställa in arbetsdjupet (bild D)

OBS!

Arbetsdjupet får endast ställas in när motorn är avstängd och knivaxeln är stilla.

Ställ in knivaxelns arbetsdjup på valskivan.

1. Luta vertikalskäraren bakåt med hjälp av handtaget.
2. Tryck vridbrytaren neråt och vrid till steg "2".

Positioner på valskiven:

1 - 5 = inställning av arbetsdjupet (bild D)

Vid nya knivar får valskivan max. ställas på position 2!

Rätt arbetsdjup beror på:

gräsets tillständ
knivens slitage

Vid fel arbetsdjup:

förblir vertikalskäraren stående
■ tar sig motorn inte igenom

I det här fallet ska du dra tillbaka valskivan till ett lägre arbetsdjup.

Före vertikalskärningen ska du alltid klippa gräset.

Starta motorn (bild F, G)

1. Tryck ner säkerhetsknappbrytaren och håll nertryckt.
2. Dra säkerhetsbygeln mot handtaget. Motorn startar.

Säkerhetsbygeln snäpper inte fast. Den måste hållas hela tiden.

1. Släpp säkerhetsknappbrytaren.

Stäng av motorn)

1. Släpp säkerhetsbygeln. Den går automatiskt till nollställningen. Motorn är avstängd.

Fara genom skärskador!

Knivaxeln fortsätter snurra! Efter avstängningen ska du vänta med att ta under maskinen.

Hänga på/av uppsamlingsboxen

1. Före du hänger på/av uppsamlingsboxen måste du stänga av motorn.
2. Vänta tills knivaxeln har stannat.

Allmänna anvisningar rörande driften

För att starta maskinen måste skärverket vara fullständigt frigående
Håll anslutningsledningen från arbetsområdet
Håll händer och fötter borta från roterande delar
■ Styr endast maskinen på styrningshandtaget. På så sätt håller du ett tillräckligt stort säkerhetsavständ
- Var extra uppmärksam när du vänder med vertikalskäraren och när du drar i maskinen

På sluttningar ska du se till att stå ordentligt
■ Vertikalskär alltid på tvären mot handtaget
■ Vertikalskär aldrig i branta sluttningar
■ Vertikalskär endast i gång-tempo
■ Luta eller transportera aldrig maskinen när motorn är igång
Låt en yrkesperson kontrollera maskinen:

om du kört på ett hinder
om motorn stannar tvärt
om kniven är böjd
om knivaxeln är böjd
- vid defekt kilrem

Skötsel och underhåll

Fara!

Skaderisk på knivaxeln.

Använd skyddshandskar!

Före alla underhålls- och rengöringsarbeten ska du dra ut strömsladden! Vänta tills axeln har stannat.
Höljet får inte öppnas.
■ Använd endast original-reservdelar.
■ Uttjänta eller skadade arbetsverktyg och bultar får endast bytas ut satsvis. Detta för att undvika obalans.
■ Spruta inte vatten på maskinen!
Inträngande vatten kan förstöra motorn och säkerhetsknappbrytaren.
■ Rengör maskinen efter varje användning (skrapa, trasa etc.).

Demontera knivaxeln (bild H)

1. Skruva ut skruven (1) ur lagret.
2. Fäll upp lagerhalvan (2).
3. Lyft knivaxeln från den under lagerhalvan och dra ut från drivningssidan (3).

Monteringen görs i omvänd ordning.

Montera knivaxeln (bild I)

Före du demonterar kniven ska du kontrollera dess monteringsläge!

1. Skruva ut sexkantsskruven (1).

2. Dra försiktigt ut kullagret (2) från axeln (8).

3. Dra av tryckring (3), skiva (4) och kort distanshylsa (5) från axeln

4. Dra av kniv (6) och lång distanshyla efter varandra.

Monteringen görs i omvänd ordning.

Hjälp vid störning

Störning Hjälp
Motorn startar inte	■ Kontrollera anslutningsledningen samt effektskydds-brytaren■ Tryck motorkopplingsbygel till det övre handtaget.■ Välj ett lägre arbetsdjup.
Axeln roterar inte	■ Välj ett lägre arbetsdjup.■ Rensa kniven■ Uppsök en serviceverkstad
Motoreffekten minskar	■ Välj ett lägre arbetsdjup.■ Byt ut uttjänta knivar.■ Rengör höljet■ Klipp gräset (för hög gräs-höjd).
Dålig vertikal-skärningseffekt	■ Välj ett lägre arbetsdjup.■ Byt ut uttjänta knivar.
Ojämn gång Maskinen vibrerar	■ Skadad kniv.■ Uppsök en serviceverkstad.

Störningar som inte kan åtgärads med hjälpen i den här tabellen måste åtgärdas hos en auktoriserad verkstad.

Bortskaffning

Uttjänta maskiner, batterier eller laddare får inte slängas i hushållsavfallet!

Förpackning, maskin och tillbehör är tillverkade av återvinningsbara material och ska bortskaffas på motsvarande sätt.

EG-försäkran om överensstämmelse SV

Härmed försäkrar vi att denna produkt, i det utförande den tillverkats i, motsvarar de harmoniserade kraven för EU-direktiv, EU-säkerhetsstandarder och de produktspecifika standarderna.

Produkt

Luftare

Serienummer

G1401405

Tillverkare

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Företrädare

Andreas Hedrich

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Typ

32.5 VE Basic Care Classic

EU-direktiv

2006/42/EG

2014/30/EU

2000/14/EG

2011/65/EU

2014/35/EU

Harmoniserade normer

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 13684+A3

EN 60335-2-92

Ljudeffektnivå uppmätt / garanterad

EN ISO 3744

98 / 99 dB(A)

Överensstämmelsevärdering

2000/14/EG

Bilaga V

Kötz, 01.07.2016

Moyey Kayak

Eventuella material- eller tillverkarfel på maskinen ansvarar vi för under garantin inom den lagstadgade preskriptionstiden antingen genom reparation eller utbyte av del/delar. Preskriptionstiden gäller efter respektive lands lag, där maskinen införskaffades.

Våra garantiåtaganden gäller endast vid: Garantin upphör att gälla vid:

■ Ett korrekt handhavande av maskin
Beaktande av bruksanvisning
■ Användning av reservdelar i original

■ Reparationsförsök av maskin
Tekniska ändringar på maskinen
Ej ändamålsenlig användning
(t.ex. användning för kommersiellt bruk eller användning inom kommunal verksamhet)

Garantin gäller inte för:

Lackskador, som beror på normalt slitage
■ Förslitningsdelar, som på reservdelskartan är märkta med ramar XXX XXX (X)
- Förbränningsmotorer – För dessa gäller separata garantibestämmelser från respektive motortillverkare

Vid garantifall var god uppsök din handlare med denna garantiförsäkran och kvittot eller närmaste auktoriserade kundtjänstställe. Genom detta garantiåtagande berörs inte köparens lagstadgade garanti gentemot försäljaren.

Innledning

■ Les denne veiledningen før igangsetting. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.
Vær oppmerksom på sikkerhets- og varselhenvisningene i denne veiledningen og på maskinen.
Denne veiledningen er en permanent del av det beskrevne produktet, og må overleveres til kjøperen ved salg.

Tegnforklaring

Advarsel!

Optisk sikkerhetsindikator (bilde C, H)

Starte motoren (bilde F, G)

- Hold tilkoblingsledningen unna arbeidsområdet

Vær spesielt oppmerksom när du snur med mosefjerneren eller när du trekker maskinen mot deg

■ Pass på at du står stodig i skråninger

Demonter knivakselen (bilde H)

1. Skru ut skruen (1) på lageret.

2. Slå opp lagerhalvdelen (2).

3. Løft knivakselen ut av den nedre lagerhalvdelen og trekk den ut av drivsiden (3).

Demonter kniven (bilde I)

■ Korrekt håndtering av maskinen
