32.5 Basic Care Classic - çim biçme makinesi AL-KO - Ücretsiz kullanım kılavuzu

Ürün tipi	Elektrikli havalandırma makinesi (çim biçme makinesi)
Marka	AL-KO
Model	32.5 Basic Care Classic
Besleme	230 V / 50 Hz, kauçuk kablo H05RN-F 3x1,5 mm²
Anma gücü	Kılavuzda belirtilmemiş
Kesme genişliği	32,5 cm (model tarafından belirtilmiş)
Çalışma derinliği	5 konum (1-5), ayarlanabilir
Toplama sepeti	Evet, arka kapaklı
Ağırlık	Yaklaşık 12 kg (tahmini)
Boyutlar (U x G x Y)	Belirtilmemiş
Ses gücü seviyesi	98 dB(A) ölçülen / 99 dB(A) garanti edilen
Motor tipi	Devre kesici koruyuculu elektrik motoru
Kesme sistemi	Çoklu bıçak mili (sökülebilir)
Güvenlik cihazları	Emniyet anahtarı, emniyet braketi, kilit görsel göstergesi, devre kesici koruyucu
Kullanım	Evsel, kuru ve kısa kesilmiş çim
Bakım	Kullanımdan sonra temizleme, su kullanılmaz, bıçakları tam takım olarak değiştirin
Garanti	Yasal, aşınan parçalar hariç

Sık sorulan sorular - 32.5 Basic Care Classic AL-KO

AL-KO 32.5 Basic Care Classic havalandırma makinesi nasıl çalıştırılır?

Güvenlik anahtarı düğmesine basılı tutun, ardından güvenlik braketini gidere doğru çekin. Motor çalışır. Düğmeyi bırakın, ancak braketi çalışma süresi boyunca tutun.

Motor çalışmazsa ne yapmalı?

Besleme kablosunu ve devre kesici koruyucuyu kontrol edin. Güvenlik braketinin gidere iyice itildiğinden emin olun. Daha düşük bir çalışma derinliği deneyin.

Çalışma derinliği nasıl ayarlanır?

Motoru kapatın ve milin durmasını bekleyin. Havalandırma makinesini geriye doğru eğin, döner anahtara basın ve istediğiniz konuma (1-5) getirin. Yeni bıçaklar en fazla 2. konuma ayarlanmalıdır.

Zorunlu güvenlik ekipmanları nelerdir?

Koruyucu gözlük, gürültü önleyici kulaklık, uzun pantolon ve sağlam ayakkabı giyin. Ellerinizi ve ayaklarınızı kesme sisteminden uzak tutun.

Kullanımdan sonra havalandırma makinesi nasıl temizlenir?

Cihazın fişini çekin, milin durmasını bekleyin. Bir bez veya sıyırıcı ile temizleyin. Motor ve anahtara zarar vermemek için su püskürtmeyin.

Havalandırma makinesini nemli çim üzerinde kullanabilir miyim?

Hayır. Cihaz kuru ve kısa kesilmiş çim üzerinde kullanılmak üzere tasarlanmıştır. Nemli çim aşırı yüklemeye neden olabilir ve cihaza zarar verebilir.

Eski bıçaklar nasıl değiştirilir?

Bıçak milini kılavuza göre sökün, ardından altıgen başlı cıvatayı sökün. Bıçakları çıkarın ve dengesizliği önlemek için tam takım olarak değiştirin. Ters sırayla tekrar vidalayın.

Cihaz anormal şekilde titrerse ne yapmalı?

Motoru hemen kapatın ve fişi çekin. Bıçakların hasarlı veya dengesiz olup olmadığını kontrol edin. Sorun devam ederse, cihazı yetkili bir servis atölyesine götürün.

Hangi tip besleme kablosu kullanılmalı?

DIN/VDE 0282 standardına uygun, kesit 3x1,5 mm² olan H05RN-F tipi kauçuk kablo kullanın. Konnektör ve gövde kauçuk olmalıdır.

Havalandırma makinesini ticari amaçlarla kullanabilir miyim?

Hayır. Kullanım kesinlikle evseldir. Ticari veya belediye kullanımı uygun olmayan kullanım olarak kabul edilir ve garantiyi geçersiz kılar.

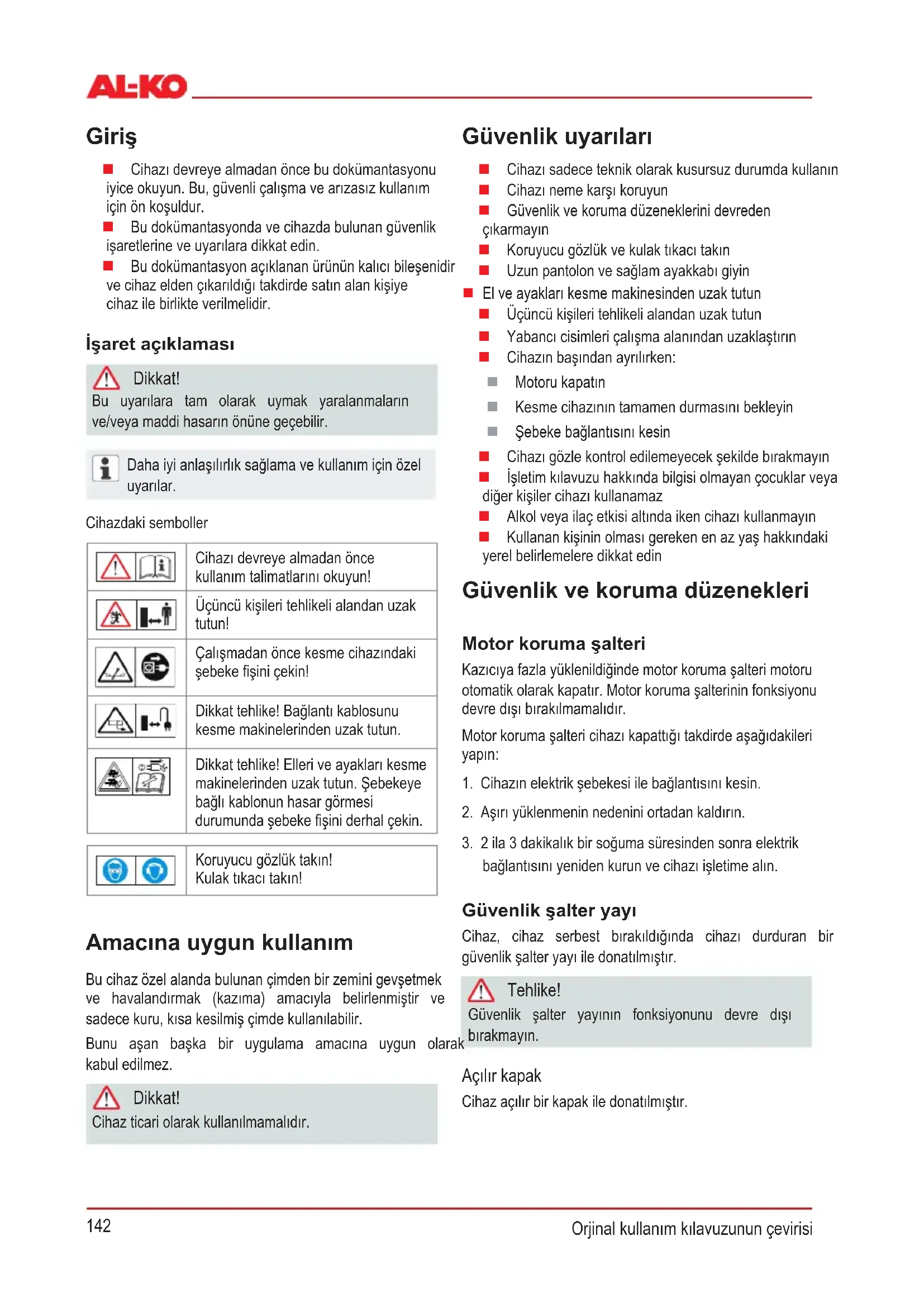

KULLANIM KILAVUZU 32.5 Basic Care Classic AL-KO

TR: Kullanım kılavuzu 142

ETK: 113242....147

A

B

Cihazı devreye almadan önce bu dokümantasyonu iyice okuyun. Bu, güvenli çalışma ve arızasız kullanım için ön koşuldur.
Bu dokümantasyonda ve cihazda bulunan güvenlik işaretlerine ve uyarılara dikkat edin.
Bu dokümantasyon açıklanan ürünün kalıcı bileşenidir ve cihaz elden çıkarıldığı takdirde satın alan kişiye cihaz ile birlikte verilmelidir.

İşaret açıklaması

Dikkat!

Bu uyarılara tam olarak uymak yaralanmaların ve/veya maddi hasarın önüne geçebilir.

Daha iyi anlaşıllırık sağlama ve kullanım için özel uyarılar.

Cihazdaki semboller

	Cihazı devreye almadan önce kullanım talimatlarını okuyun!
	Üçüncü kişileri tehlikeli alandan uzak tutun!
	Çalışmadan önce kesme cihazındaki şebeke fişini çekin!
	Dikkat tehlike! Bağlantı kablosunu kesme makinelerinden uzak tutun.
	Dikkat tehlike! Elleri ve ayakları kesme makinelerinden uzak tutun. Şebekeye bağlı kablonun hasar görmesi durumunda şebeke fişini derhal çekin.
	Koruyucu gözlük takın! Kulak tıkacı takın!

Amacına uygun kullanım

Bu cihaz özel alanda bulunan çimden bir zemini gevşetmek ve havalandırmak (kazıma) amacıyla belirlenmiştir ve sadece kuru, kısa kesilmiş çimde kullanılabilir.

Bunu aşan başka bir uygulama amacına uygun olarak kabul edilmez.

Dikkat!

Cihaz ticari olarak kullanılmamalıdır.

Güvenlik uyarıları

Cihazı sadece teknik olarak kusursuz durumda kullanın
Cihazı neme karşı koruyun
Güvenlik ve koruma düzeneklerini devreden çıkarmayın
■ Koruyucu gözlük ve kulak tıkacı takın
Uzun pantolon ve sağlam ayakkabı giyin

El ve ayakları kesme makinesinden uzak tutun

■ Üçüncü kişileri tehlikeli alandan uzak tutun
Yabancı cisimleri çalışma alanından uzaklaştırın
Cihazın başından ayrılırken:

Motoru kapatın
Kesme cihazının tamamen durmasını bekleyin
- Şebeke bağlantısını kesin

Cihazı gözle kontrol edilemeyecek şekilde bırakmayın
İşletim kılavuzu hakkında bilgisi olmayan çocuklar veya diğer kişiler cihazı kullanamaz
Alkol veya ilaç etkisi altında iken cihazı kullanmayın
Kullanan kişinin olması gereken en az yaş hakkındaki yerel belirlemelere dikkat edin

Güvenlik ve koruma düzenekleri

Motor koruma şalteri

Kazıcıya fazla yüklenildiğinde motor koruma şalteri motoru otomatik olarak kapatır. Motor koruma şalterinin fonksiyonu devre dışı bırakılmamalıdır.

Motor koruma şalteri cihazı kapattığı takdirde aşağıdakikerli yapın:

1. Cihazın elektrik şebekesi ile bağlantısını kesin.
2. Aşırı yüklenmenin nedenini ortadan kaldırın.
3. 2 ila 3 dakikalık bir soğuma süresinden sonra elektrik bağlantısını yeniden kurun ve cihazı işletme alın.

Güvenlik şalter yayı

Cihaz, cihaz serbest bırakıldığında cihazı durduran bir güvenlik şalter yayı ile donatılmıştır.

Tehlike!

Güvenlik şalter yayının fonksiyonunu devre dışı bırakmayın.

Açılır kapak

Cihaz açılır bir kapak ile donatılmıştır.

Görsel güvenlik göstergesi (Resim C, H)

Görsel güvenlik göstergesi çalışma milinin sabitlenmesini gösterir. Görünebilir yeşil işaretleme olduğunda. (5 mm) çalışma mili doğru sabitlenmiştir.

Montaj

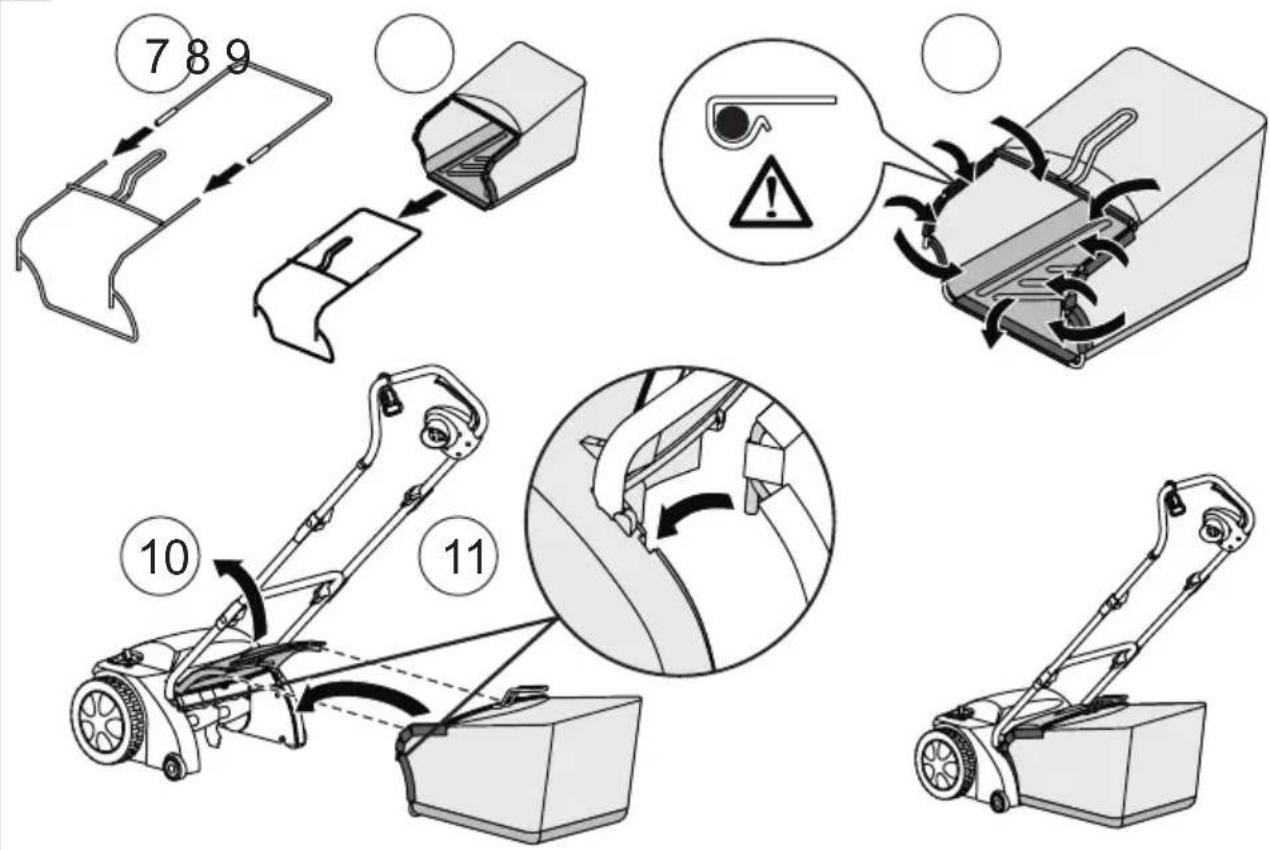

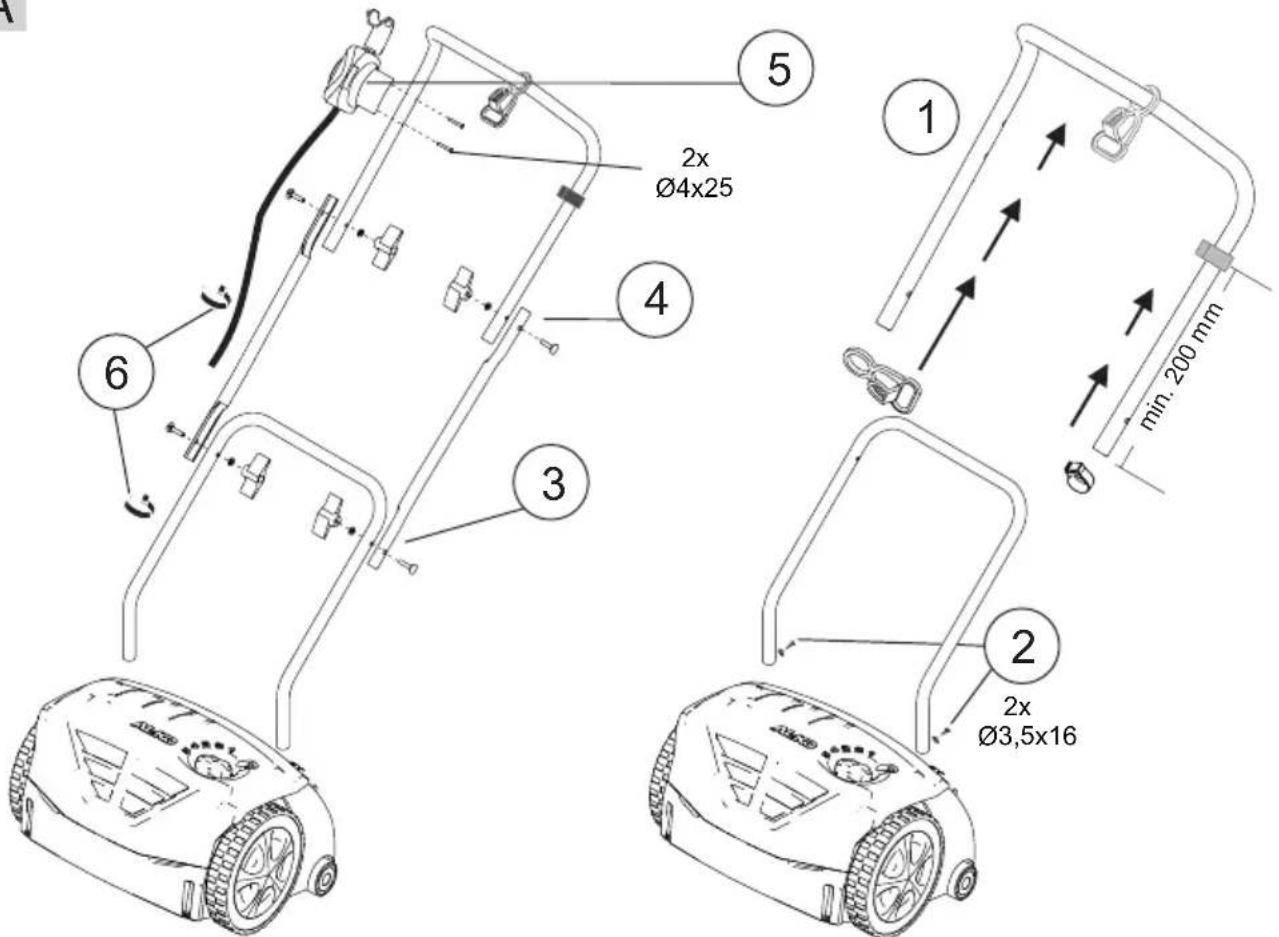

Cihazı resim parçasına (Resim A, B) uyarak monte edin.

Dikkat!

Cihaz sadece montaj tamamlandıktan sonra işletme alınmalıdır.

Cihazı devreye alma

Dikkat!

Cihazı devreye almadan önce her zaman göz ile kontrol edin. Cihaz, gevşek, hasarlı veya yıpranmış kesme cihazı ve/veya sabitleme parçaları ile kullanılmamalıdır.

- İşletme sürelerine dair ülkeye özel belirlemelere dikkat edin

Güvenlik bağlantı kablosu

Sadece DIN/VDE 0282'ye göre H05RN-F kalitesine sahip, 3 x 1,5 mm² iletme kesiti olan plastik kablo kullanın.

Tür açıklaması bağlantı kablosunda kayıtlı olmalıdır. Fiş ve bağlantı soketi plastikten veya plastik kaplı olmalı ve DIN/VDE 0620'ye uygun olmalıdır.

Sadece yeterli uzunluğa sahip bir bağlantı kablosu kullanın.

- Bağlantı kablosu, fiş ve bağlantı soketi su sıçramasına karşı dayanıklı olmalıdır.

Bağlantı kablosunda, fişte ve bağlantı soketinde yapılan tamiratlar sadece yetkili uzman işletmeler tarafından gerçekleştirilmelidir. Kusurlu bir bağlantı kablosu (örneğin izolasyonda yırtık, kesik, ezik veya kırılma olan) kullanılmamalıdır.

Fiş bağlantılarını ıslaklıktan koruyun.

Tehlike!

Bağlantı kablosuna hasar vermeyin veya kesmeyin. Hasar olduğunda bağlantı kablosunu derhal şebekeden çıkartın.

Elektriğe dair ön koşullar

230 V/50 Hz alternatif akım
Minimum kesit
■ Bağlantı kablosu = 1,5 mm²
■ Selebeke bağlantısı minimum sigortası = 10 A
■ Hatalı akım koruma şalteri (FI)
■ Maksimum tetikleme akımı = 30 mA.

Şebeke bağlantısı kurun (Resim E)

1. Şebeke kablosunun bağlantı parçasını güvenlik düğmesinin fişine takın.
2. Şebeke kablosu ile bir ilmek oluşturun ve kablo gerilimi önleyiciye asın. İlmek, kablo gerilimi önleyicinin bir tarafından diğerine kayabilecek kadar uzun bırakılmalıdır.

Tehlike!

Cihaz hiçbir zaman şebeke prizlerinde hatalı akım koruma şalteri olmadan çalıştırılmamalıdır.

Çalışma derinliğini ayarlayın (Resim D)

Dikkat!

Çalışma derinliği sadece motor kapalı olduğu ve biçak mili durduğunda ayarlanmalıdır.

Bıçak milinin çalışma derinliği seçim çubuğunda ayarlanmalıdır.

1. Çubuktaki kazıcıyı arkaya eğin.
2. Döner şalteri aşağı bastırın ve seviye "2" konumuna çevirin.

Seçim çubuğundaki konumlar:

1 - 5 = Çalışma derinliğinin ayarı (Resim D)

Yeni bıçaklarda seçme çubuğunu maksimum 2 konumuna getirin!

Doğru çalışma derinliği şunlara göre belirlenir:

çim durumu
bıçaktaki yıpranma

Çalışma derinliği yanlış olduğunda:

kazıcı durur
■ motor çekildiğinde gelmez

Bu durumda seçim çubuğunu daha düşük çalışma derinliğine çevirin.

Kazımadan önce çimi her zaman biçim.

Motoru çalıştırın (Resim F, G)

1. Güvenlik düğmesine basın ve basılı tutun.
2. Güvenlik yayını çubuğa karşı çekin. Motor çalışır.

Güvenlik yayı oturtulamıyor. Tüm süre boyunca tutulmalıdır.

1. Güvenlik düğmesini serbest bırakın.

Motoru kapatın

1. Güvenlik yayını serbest bırakın. Bu, otomatik olarak sıfır konumuna gelir. Motor kapanır.

Kesik tehlikesi!

Bıçak mili çalışmaya devam eder! Kapattıktan sonra hemen cihaza ellemeyin.

Toplayıcıyı asın/askıdan alın

1. Toplayıcıyı asmadan/askıdan almadan önce motoru kapatın.
2. Biçak milinin durmasını bekleyin.

İşletim hakkında genel ipuçları

Cihazı çalıştırmak için kesme cihazı tam hareket serbestliğine sahip olmalıdır.
Bağlantı kablosunu çalışma alanından uzak tutun.
El ve ayakları dönen parçaların yakınına getirmeyin
Cihazı sadece yönlendirme çubuğundan yönetim. Bu şekilde güvenlik mesafesi de verilmiş olur.

Kazıcı ile yolda geri dönerken veya cihazı kaldırırken özel dikkat gösterin

Yamaçlarda cihazın güvenli bir şekilde durmasına dikkat edin

Her zaman eğim yönünün enine kazıyın

Asla dik yamaçlarda kazıma işlemi yapmayın

Kazıyıcıyı sadece adım atma hızında kullanın

■ Motor çalışırken cihazı hiçbir zaman devirmeyin veya taşımayın

Uzman bir kişiye kontrol ettirin:

bir engelin üstünden geçildiğinde
■ motor aniden durduğunda
■ bıçak eğri olduğunda
■ bıçak mili eğri olduğunda
■ vantilatör kayışları kusurlu olduğunda

Bakım ve koruma

Tehlike!

Bıçak miline yakın konumda yaralanma tehlikesi.

Koruyucu eldiven giyin!

• Tüm bakım ve temizleme işlemlerinden önce şebeke fişini çekin! Milin tamamen durmasını bekleyin.
  Mahfaza açılmamalıdır.
  ■ Sadece orijinal yedek parça kullanın.
  ■ Yıpranmış veya hasar görmüş çalışma araçları ve pimlerini dengesizliğin önüne geçmek için sadece takım olarak değiştirin.

Cihazı su ile hortum kullanarak yıkamayın! Sızan su, motoru ve güvenlik düğmesini tahrip edebilir.

Cihazı her kullanımdan sonra temizleyin (spatula, kumaş parçası vs.).

Bıçak milini demonte edin (Resim H)

1. Yatağın vidasını (1) sökün.
2. Yatağın yarısını (2) yukarı katlayın.
3. Biçak milini alt yatak yarısından kaldırın ve tahrik kısmından (3) çekip çıkarın.

Montaj bunun tam tersi sırada yapılır.

Bıçağı demonte edin (Resim I)

Bıçakları demonte etmeden önce montaj konumlarına dikkat edin!

1. Altıgen vidayı (1) sökün.
2. Bilyalı yatağı (2) dikkatli bir biçimde milden (8) çekip çıkartın.
3. Basınç halkası(3), disk (4) ve kısa ara parçaları (5) milden çekip çıkartın.
4. Biçak (6) ve uzun ara parçaları arka arkaya çekip çıkartın.

Montaj bunun tam tersi sırada yapılır.

Arıza durumunda yardım

Arıza Yardım
Motor çalışmıyor	■ Bağlantı kablosu ile birlikte kablo koruma şalterini kontrol edin■ Motor şalter yayını yukarı çubuğa doğru bastırın.■ Daha düşük çalışma derinliği seçin.
Mil dönmüyor	■ Daha düşük çalışma derinliği seçin.■ Bıçağı temizleyin■ Müşteri hizmetleri bölümünü arayın
Motor performansı azalıyor	■ Daha düşük çalışma derinliği seçin.■ Yıpranmış bıçakları değiştirin.■ Mahfazayı temizleyin■ Çimleri biçim (çim yüksekliği çok fazla).
Kötü kazıcı performansı	■ Daha düşük çalışma derinliği seçin.■ Yıpranmış bıçakları değiştirin.
Gürültülü çalışma Cihaz titriyor	■ Arızalı bıçaklar.■ Müşteri hizmetleri bölümünü arayın.

Bu tablo yardımıyla giderilemeyen arızalar yetkili, uzmanlığa sahip bir tamirhane tarafından giderilmelidir.

Elden çıkarma

Kullanımını tamamlamış cihazlar, piller veya aküler ev çöpü aracılığıyla elden çıkarılmamalıdır!

Ambalaj, cihaz ve aksesuar geri dönüştürülebilir malzemeden üretilmiştir ve buna uygun biçimde elden çıkarılmalıdır.

EG uygunluk açıklaması TR

Bu vesileyle tarafından piyasaya sunulan modeldeki bu ürünün AB standartları, AB güvenlik standartları ve ürüneözgü standartlar altındaki karma talepleri karşıladığı bilgilerinize sunmak isteriz.

Ürün

Kultivatör

Seri numarası

G1401405

Üretici

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Yetkili

Andreas Hedrich

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tip

32.5 VE Basic Care Classic

AB standartları

2006/42/EG

2014/30/EU

2000/14/EG

2011/65/EU

2014/35/EU

Karma normal

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 13684+A3

EN 60335-2-92

Ses gücü seviyesi

ölçülen / garanti edilen

EN ISO 3744

98 / 99 dB(A)

Uygunluk değerlendirmesi

2000/14/EG

ek V

Kötz, 01.07.2016

Moby Luyon

Cihazda herhangi bir malzeme veya üretici hatasında veya arıza durumlarında yasal garanti süresi içinde gerekli değişimler tarafımızdan yapılacak seçime bağlı olarak onarım veya yedek parça teslimi olarak gerçekleştirilecektir. Garanti süresi cihazın satın alındığı ilgili ülkenin yasal zorunluluğu ile belirlenmiştir.

Garanti ancak şu durumlarda geçerlidir: Garanti hangi durumlarda geçersizdir:

Cihazın amacına uygun olarak kullanılmasında

Kullanım kılavuzunun dikkate alınması

- Orijinal yedek parçaların kullanımında

Cihazda onarım denemeleri

Cihaz üzerinde teknik değişiklikler

Talimatlara uygun olmayan şekilde kullanım (örn. ticari veya belediye amaçlı kullanım)

Şunlar garanti dışıdır:

Normal kullanımdan dolayı ortaya çıkmış boya hasarları

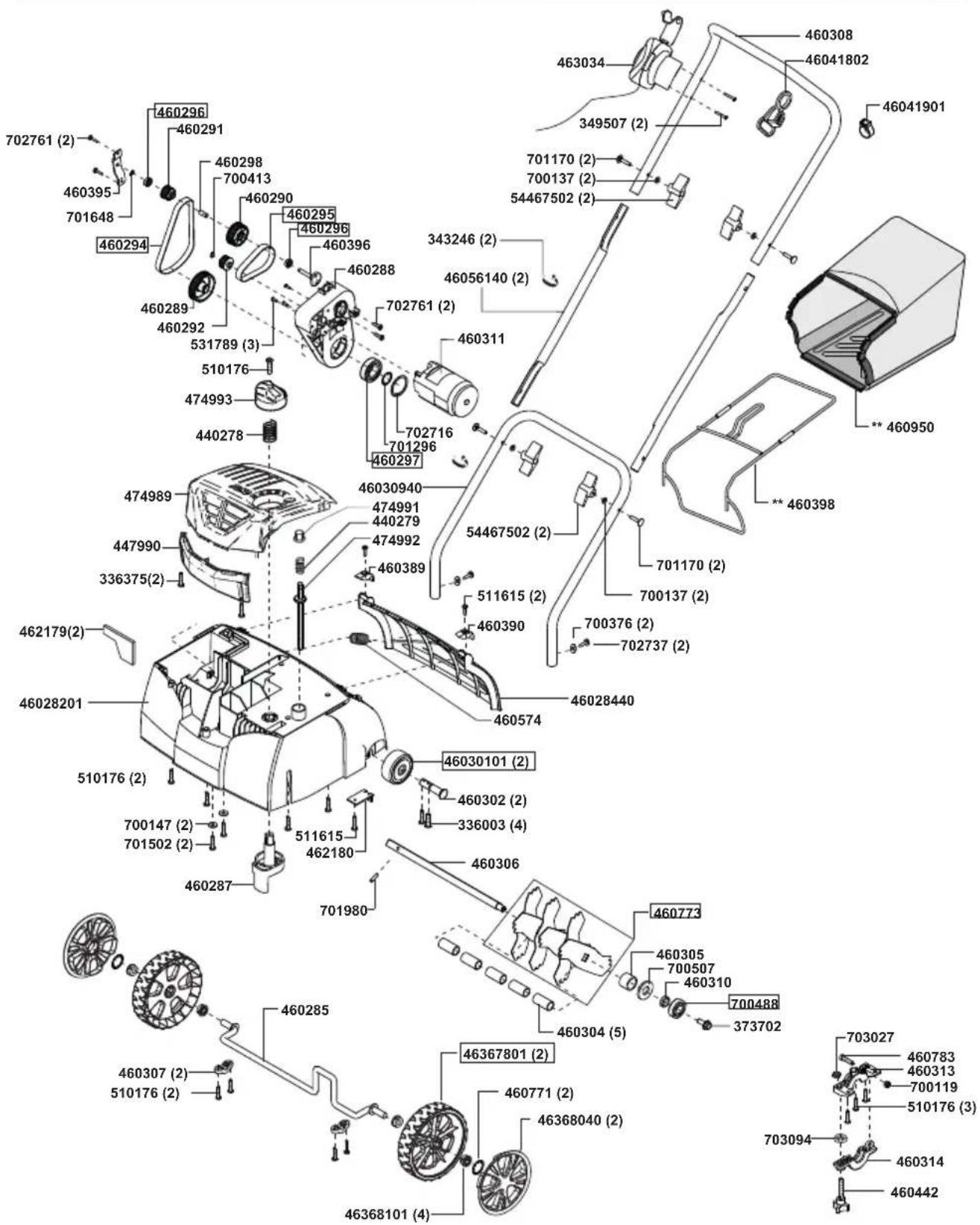

Yedek parça kartında çerçevesi XXXX (X) file işaretlenmiş olan aşınan parçalar

- İçten yanmalı motor – Bunlar için ilgili motor üreticisinin ayrı olarak verilen garanti şartları geçerlidir

Garantinin gerekmesi durumunda lütfen bu garanti belgesi ve cihazın faturası ile satıcınıza veya en yakın yetkili müşteri servisine danışın. Bu garanti onayı ile ürünü satın alanın yasal hasar talepleri saklıdır.

32 .5 VE Basic Care Classic

Art. Nr. 113242
