Produkttype	Elektrisk vertikalskærer (græsslåmaskine)
Mærke	AL-KO
Model	32.5 Basic Care Classic
Strømforsyning	230 V / 50 Hz, gummikabel H05RN-F 3x1,5 mm²
Nominel effekt	Ikke specificeret i brugsanvisningen
Skærebredde	32,5 cm (angivet af modellen)
Arbejdsdybde	5 positioner (1-5), justerbar
Opsamlingskurv	Ja, med bagklap
Vægt	Cirka 12 kg (estimat)
Dimensioner (L x B x H)	Ikke specificeret
Lydeffektniveau	98 dB(A) målt / 99 dB(A) garanteret
Motortype	Elektrisk motor med beskyttelsesafbryder
Skæresystem	Flerklingeaksel (aftagelig)
Sikkerhedsanordninger	Sikkerhedsafbryder, sikkerhedsbøjle, visuel låseindikator, beskyttelsesafbryder
Anvendelse	Husholdning, tørt græs klippet kort
Vedligeholdelse	Rengøring efter brug, ikke vand, udskift knive i hele sæt
Garanti	Lovlig, sliddele undtaget

Ofte stillede spørgsmål - 32.5 Basic Care Classic AL-KO

Hvordan starter jeg vertikalskæreren AL-KO 32.5 Basic Care Classic?

Tryk og hold sikkerhedsafbryderknappen nede, træk derefter sikkerhedsbøjlen mod styret. Motoren starter. Slip knappen, men hold bøjlen under hele arbejdet.

Hvad gør jeg, hvis motoren ikke kører?

Kontroller strømkablet og beskyttelsesafbryderen. Sørg for, at sikkerhedsbøjlen er trykket ordentligt mod styret. Prøv en lavere arbejdsdybde.

Hvordan justerer jeg arbejdsdybden?

Sluk motoren og vent på, at akslen stopper. Vip vertikalskæreren bagud, tryk drejeafbryderen ind og sæt den på den ønskede position (1 til 5). Nye knive må højst indstilles til position 2.

Hvilket sikkerhedsudstyr er obligatorisk?

Bær beskyttelsesbriller, høreværn, lange bukser og solide sko. Hold hænder og fødder væk fra skæresystemet.

Hvordan rengør jeg vertikalskæreren efter brug?

Tag stikket ud af apparatet, vent på, at akslen stopper. Rengør med en klud eller en skraber. Undgå at sprøjte vand for at undgå at beskadige motoren og afbryderen.

Kan jeg bruge vertikalskæreren på vådt græs?

Nej. Apparatet er designet til brug på tørt og kortklippet græs. Vådt græs kan forårsage overbelastning og beskadige apparatet.

Hvordan udskifter jeg slidte knive?

Afmonter knivakslen ifølge brugsanvisningen, skru derefter sekskantsbolten af. Fjern knivene og udskift dem i hele sæt for at undgå ubalance. Skru i omvendt rækkefølge.

Hvad gør jeg, hvis apparatet vibrerer unormalt?

Sluk straks motoren og tag stikket ud. Kontroller, om knivene er beskadigede eller ubalancerede. Hvis problemet fortsætter, bring apparatet til et autoriseret serviceværksted.

Hvilken type strømkabel skal jeg bruge?

Brug et gummikabel af typen H05RN-F, tværsnit 3x1,5 mm², i overensstemmelse med DIN/VDE 0282. Stikket og huset skal være af gummi.

Kan jeg bruge vertikalskæreren kommercielt?

Nej. Brugen er strengt husholdning. Kommerciel eller kommunal brug betragtes som ikke-konform og annullerer garantien.

BRUGSANVISNING 32.5 Basic Care Classic AL-KO

DA: Betjeningsvejledning....78

SV: Instruktionsbok 82

NO: Bruksanvisning 87

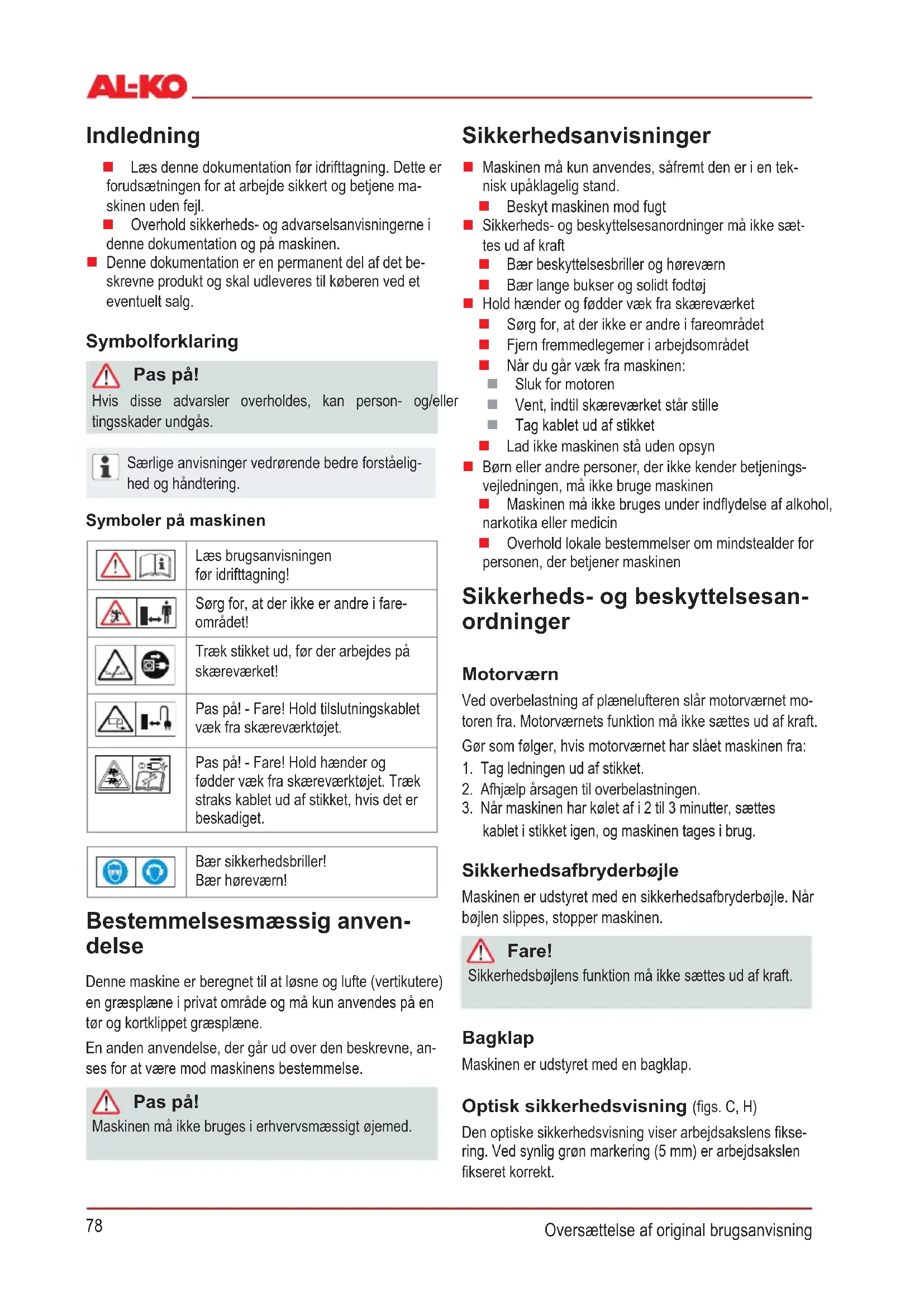

Læs denne dokumentation før idrifttagning. Dette er forudsætningen for at arbejde sikkert og betjene maskinen uden fejl.

Overhold sikkerheds- og advarselsanvisningerne i denne dokumentation og på maskinen.

Denne dokumentation er en permanent del af det beskrevne produkt og skal udleveres til køberen ved et eventuelt salg.

Symbolforklaring

Pas på!

Særlige anvisninger vedrørende bedre forståelighed og håndtering.

Symboler på maskinen

	Læs brugsanvisningen før idrifttagning!
	Sørg for, at der ikke er andre i fare-området!
	Træk stikket ud, før der arbejdes på skæreværket!
	Pas på! - Fare! Hold tilslutningskablet væk fra skæreværktøjet.
	Pas på! - Fare! Hold hænder og fødder væk fra skæreværktøjet. Træk straks kablet ud af stikket, hvis det er beskadiget.

Bestemmelsesmæssig anvendelse

Denne maskine er beregnet til at løsne og lufte (vertikutere) en græsplæne i privat område og må kun anvendes på en tør og kortklippet græsplæne.

En anden anvendelse, der går ud over den beskrevne, anses for at være mod maskinens bestemmelse.

Pas på!

Maskinen må ikke bruges i erhvervsmæssigt øjemed.

Sikkerhedsanvisninger

■ Maskinen må kun anvendes, såfremt den er i en teknisk upåklagelig stand.

Beskyt maskinen mod fugt

Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft

Bær lange bukser og solidt fodtøj

- Hold hænder og fødder væk fra skæreværket

Sørg for, at der ikke er andre i fareområdet
Fjern fremmedlegemer i arbejdsområdet
Når du går væk fra maskinen:

Sluk for motoren
■ Vent, indtil skæreværket står stille
Tag kablet ud af stikket
Lad ikke maskinen stå uden opsyn

Børn eller andre personer, der ikke kender betjenings-vejledningen, må ikke bruge maskinen

■ Maskinen må ikke bruges under indflydelse af alkohol, narkotika eller medicin
■ Overhold lokale bestemmelser om mindstealder for personen, der betjener maskinen

Sikkerheds- og beskyttelsesan- ordninger

Motorværn

Ved overbelastning af plænelufteren slår motorværnet motoren fra. Motorværnets funktion må ikke sættes ud af kraft. Gør som følger, hvis motorværnet har slået maskinen fra:

1. Tag ledningen ud af stikket.
2. Afhjælp årsagen til overbelastningen.
3. Når maskinen har kølet af i 2 til 3 minutter, sættes kablet i stikket igen, og maskinen tages i brug.

Sikkerhedsafbryderbøjle

Maskinen er udstyret med en sikkerhedsafbryderbøjle. Når bøjlen slippes, stopper maskinen.

Fare!

Sikkerhedsbøjlens funktion må ikke sættes ud af kraft.

Bagklap

Maskinen er udstyret med en bagklap.

Optisk sikkerhedsvisning (figs. C, H)

Den optiske sikkerhedsvisning viser arbejdsakslens fiksering. Ved synlig grøn markering (5 mm) er arbejdsakslen fikseret korrekt.

Montering

Monter maskinen iht. billedet (figs. A, B).

Pas på!

Maskinen må først betjenes, når den er fuldstændig monteret.

Ibrugtagning

Pas på!

Udfør altid visuel kontrol før ibrugtagning. Hvis skære-værket og/eller fastgørelsesdele er løse, beskadiget eller slidt, må maskinen ikke anvendes.

Overhold de specifikke bestemmelser i landet med henblik på, hvornår maskinen må bruges

Sikkerhed - tilslutningsledning

Der må kun anvendes gummikabler i kvalitet H05RN-F iht. DIN/VDE 0282 med et ledningstværsnit på 3 x 1,5 mm².

Typebetegnelsen skal være markeret på tilslutningsledningen. Stik og koblingsdåse skal være af eller betrukket med gummi og opfylde bestemmelserne iht. DIN/VDE 0620.

- Tilslutningsledningen skal være tilstrækkelig lang.

Tilslutningsledning, stik og koblingsdåse skal være stænkvandsbeskyttet. Reparationer på tilslutningsledning, stik og koblingsdåse må kun udføres af autoriserede fagfolk. En defekt tilslutningsledning (f.eks. på grund af revner, snit-, klem- eller knæksteder i isoleringen) må ikke anvendes.

Beskyt stikket mod fugt.

Fare!

Tilslutningsledningen må ikke beskadiges eller skæres over.

I tilfælde af skade skal tilslutningsledningen straks afbrydes fra strømmen.

Elektriske forudsætninger

230 V/50 Hz vekselstrøm
Min. tværsnit
- Tilslutningsledning = 1,5 mm ^2
■ Min. sikring, strømtilslutning = 10 A
Fejlstrømsrelæ (FI)
■ Maks. udløsningsstrøm = 30 mA.

Oprettelse af netforbindelse (fig. E

1. Sæt netkablets koblingsdel på stikket til sikkerhedsknappen.

2. Dan en sløjfe med netkablet, og sæt den i ledningens trækaflastning. Bind en så lang sløjfe, at trækaflastningen kan glide fra den ene til den anden side.

Fare!

Betjen aldrig maskinen på netstikdåser uden fejlstrømsrelæ.

Indstilling af arbejdsdybde (fig. D)

Pas på!

Arbejdsdybden må kun indstilles, når motoren er slået fra, og knivakslen står stille.

Indstil knivakslens arbejdsdybde på justeringsskiven.

1. Vip plænelufteren bagud med styrebøjlen.
2. Tryk drejekontakten nedad, og indstil den på trin "2".

1 - 5 = Indstilling af arbejdsdybden (fig. D)

Den rigtige arbejdsdybde retter sig efter:

græsplænens tilstand
■ slitagen på knivene

Ved forkert arbejdsdybde:

bliver plænelufteren stående
■ trækker motoren ikke igennem

I dette tilfælde skal justeringsskiven drejes tilbage til en mindre arbejdsdybde.

Græsplænen skal altid klippes, før den luftes.

Start af motoren (figs. F, G)

1. Tryk på sikkerhedsknappen, og hold den inde.
2. Træk sikkerhedsbøjlen ind mod styrebøjlen. Motoren starter.

Sikkerhedsbøjlen går ikke i lås. Den skal holdes inde hele tiden.

1. Slip sikkerhedsknappen.

Afbrydelse af motoren

1. Slip sikkerhedsbøjlen. Denne går automatisk i nulstilling. Der er slukket for motoren.

Fare ved snitsår!

Knivakslen har efterløb! Grib ikke straks ind under maskinen, efter at motoren er slukket.

Montering/afmontering af opsamlings-kassen

1. Sluk for motoren, før opsamlingskassen monteres/afmonteres.
2. Vent til knivakslen står stille.

Generelle anvisninger vedrørende betjeningen

For at starte maskinen skal skæreværket kunne løbe helt frit.
Hold tilslutningsledningen væk fra arbejdsområdet
- Hold hænder og fødder væk fra roterende dele

■ Maskinen må kun styres på styrebøjlen. Herved overholdes sikkerhedsafstanden altid

• Udvis særlig omhu, når du vender plænelufteren eller trækker den ind mod dig selv
  ■ Sørg for sikkert fodfæste på skråninger
  Kør altid plænelufteren på tværs af skråningen
  Brug aldrig plænelufteren på stejle skråninger
  Plænen må kun luftes i gangtempo
  ■ Vip eller transporter aldrig maskinen, mens motoren er i gang
  ■ Lad en fagmand foretage eftersyn

■ ved påkørsel af en forhindring
■ hvis motoren pludselig går ud
■ hvis kniven er bøjet
■ hvis knivakslen er bøjet
■ hvis kileremmen er defekt

Vedligeholdelse og pleje

Fare!

Fare for kvæstelse på knivakslen.

Tag altid ledningen ud af stikket, när maskinen vedligeholdes eller rengøres! Vent, til akslen står stille.

■ Huset må ikke åbnes.
Brug kun originale reservedele.
For at forebygge ubalance må slidte eller beskadigede arbejdsredskaber og bolte kun udskiftes sætvis.
■ Sprøjt ikke vand på maskinen!

Hvis der trænger vand ind, kan motoren og sikkerhedsknappen tage skade.

Rengør maskinen, efter at den har været i brug (spatel, klude osv.).

Afmontering af knivakslen (fig. H)

1. Skru skrue (1) i lejet af.
2. Vip lejehalvdel (2) op.
3. Løft knivakslen op af nederste lejehalvdel, og træk den ud af drevsiden (3).

Indbygning i omvendt rækkefølge.

Afmontering af knife (fig. I)

Bemærk, hvordan knivene er indbygget, før de afmonteres!

1. Skru sekskantskruen (1) af.
2. Træk forsigtigt kuglelejet (2) af akslen (8).
3. Træk trykringen (3), skiven (4) og kort afstandsmuffe (5) af akslen
4. Træk knive (6) og lange afstandsmuffer af én for én. Indbygning i omvendt rækkefølge.

Hjælp ved fejl

Fejl Hjælp
Motoren kører ikke	Kontrollér tilslutningsledningen og ledningens sikkerhedsafbryderTryk motorstartbøjlen ind mod styrebøjlenVælg en mindre arbejdsdybde
Akslen kører ikke rundt	Vælg en mindre arbejdsdybdeRens mellem tænderneKontakt kundeserviceværksted
Motorydelsen forringes	Vælg en mindre arbejdsdybdeUdskift slidte kniveRengør husetKlip plænen (græsset for højt)
Dårlige luftning	Vælg en mindre arbejdsdybde.Udskift slidte knive
Urolig gang Mask. vibrerer	Defekte kniveKontakt kundeserviceværksted

Fejl, der ikke kan afhjælpes med dette skema, skal udbedres i et autoriseret værksted.

Bortskaffelse

Udtjente maskiner, batterier eller akkumulatorer må ikke bortskaffes med køkkenaffaldet!

'Emballage, maskine og tilbehør er fremstillet af materialer, der kan genbruges, og skal bortskaffes som sådan.

Hermed erklærer vi, at dette produkt, i den af os markedsførte udførelse, opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne og de produktspecifikke standarder.

Produkt

Plænelufteren

Serienummer

G1401405

Producent

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Befuldmægtiget repræsentant

Andreas Hedrich

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Type

32.5 VE Basic Care Classic

EU-direktiver

2006/42/EG

2014/30/EU

2000/14/EG

2011/65/EU

2014/35/EU

Harmoniserede standarder

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 13684+A3

EN 60335-2-92

Lydeffektniveau målt / garanteret

EN ISO 3744

98 / 99 dB(A)

Overensstemmelsesvurdering

2000/14/EG

Bilag V

Kötz, 01.07.2016

Moffey Huyon

Eventuelle materiale- eller produktionsfejl ved maskinen afhjælpes inden for den lovbestemte forældelsesfrist for garantikrav ved reparation eller erstatningslevering efter vores valg. Forældelsesfristen retter sig efter lovgivningen i det land, hvor maskinen er købt.

Vores garantitilsagn gælder kun ved: Garantien bortfalder ved:

■ Korrekt behandling af maskinen

lagttagelse af betjeningsvejledningen

■ Anvendelse af originale reservedele

■ Reparationsforsøg på maskinen
Tekniske ændringer på maskinen
Ikke-bestemmelsesmæssig anvendelse

(f.eks. erhvervsmæssig eller kommunal anvendelse)

Garantien omfatter ikke:

Lakskader, der skyldes normal slitage

■ Sliddele, der på reservedelskortet er mærket med ramme XXXXXX (X)
Forbrændingsmotorer – disse er omfattet af særlige garantibestemmelser fastsat af den pågældende motorproducent I garantitilfælde bedes du kontakte din forhandler eller den nærmeste autoriserede kundeserviceafdeling og medbringe denne garantierklæring og købskvitteringen. Dette garantitilsagn har ingen indflydelse på købers ved lov fastsatte garantikrav over for sælger.
