KASUTUSJUHEND 32.5 Basic Care Classic AL-KO

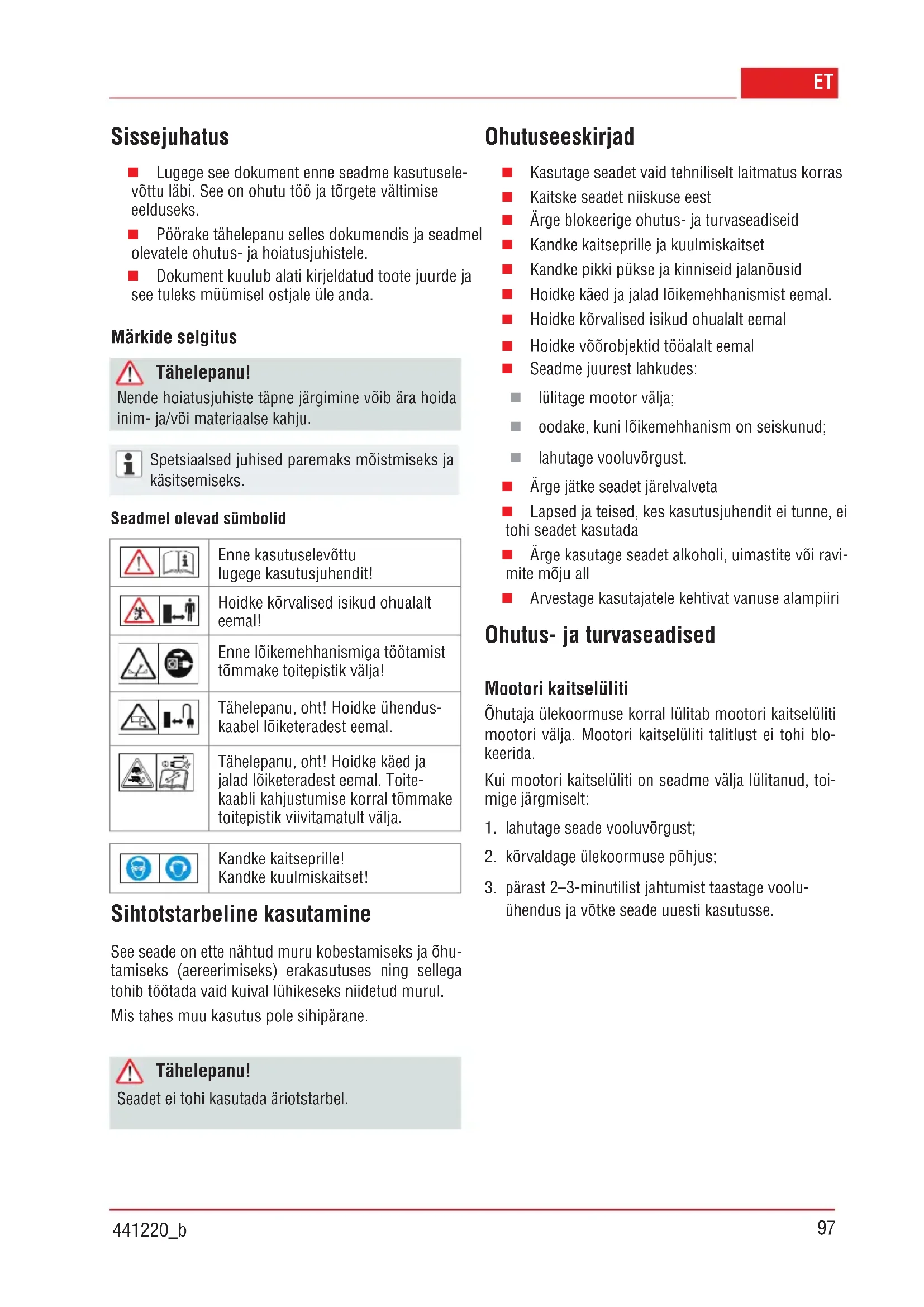

Sissejuhatus Lugege see dokument enne seadme kasutusele- võttu läbi. See on ohutu töö ja tõrgete vältimise eelduseks. Pöörake tähelepanu selles dokumendis ja seadmel olevatele ohutus- ja hoiatusjuhistele. Dokument kuulub alati kirjeldatud toote juurde ja see tuleks müümisel ostjale üle anda. Märkide selgitus Tähelepanu! Nende hoiatusjuhiste täpne järgimine võib ära hoida inim- ja/või materiaalse kahju. Spetsiaalsed juhised paremaks mõistmiseks ja käsitsemiseks. Seadmel olevad sümbolid Enne kasutuselevõttu lugege kasutusjuhendit! Hoidke kõrvalised isikud ohualalt eemal! Enne lõikemehhanismiga töötamist tõmmake toitepistik välja! Tähelepanu, oht! Hoidke ühendus- kaabel lõiketeradest eemal. Tähelepanu, oht! Hoidke käed ja jalad lõiketeradest eemal. Toite- kaabli kahjustumise korral tõmmake toitepistik viivitamatult välja. Kandke kaitseprille! Kandke kuulmiskaitset! Sihtotstarbeline kasutamine See seade on ette nähtud muru kobestamiseks ja õhu- tamiseks (aereerimiseks) erakasutuses ning sellega tohib töötada vaid kuival lühikeseks niidetud murul. Mis tahes muu kasutus pole sihipärane. Tähelepanu! Seadet ei tohi kasutada äriotstarbel. Ohutuseeskirjad Kasutage seadet vaid tehniliselt laitmatus korras Kaitske seadet niiskuse eest Ärge blokeerige ohutus- ja turvaseadiseid Kandke kaitseprille ja kuulmiskaitset Kandke pikki pükse ja kinniseid jalanõusid Hoidke käed ja jalad lõikemehhanismist eemal. Hoidke kõrvalised isikud ohualalt eemal Hoidke võõrobjektid tööalalt eemal Seadme juurest lahkudes: lülitage mootor välja; oodake, kuni lõikemehhanism on seiskunud; lahutage vooluvõrgust. Ärge jätke seadet järelvalveta Lapsed ja teised, kes kasutusjuhendit ei tunne, ei tohi seadet kasutada Ärge kasutage seadet alkoholi, uimastite või ravi- mite mõju all Arvestage kasutajatele kehtivat vanuse alampiiri Ohutus- ja turvaseadised Mootori kaitselüliti Õhutaja ülekoormuse korral lülitab mootori kaitselüliti mootori välja. Mootori kaitselüliti talitlust ei tohi blo- keerida. Kui mootori kaitselüliti on seadme välja lülitanud, toi- mige järgmiselt:

1. lahutage seade vooluvõrgust;

2. kõrvaldage ülekoormuse põhjus;

3. pärast 2–3-minutilist jahtumist taastage voolu-

ühendus ja võtke seade uuesti kasutusse.98 Originaalse kasutusjuhendi tõlge Turva-lülitushoob Seadmel on turva-lülitushoob, mille lahtilaskmisel seade seiskub. Oht! Ärge blokeerige turva-lülitushoovaga tööd. Tagaklapp Seadmel on tagaklapp. Optiline turvanäidik (joonis C, H) Optiline turvanäidik näitab töövõlli fikseerimist. Rohelise markeeringu korral (5 mm) on töövõll õigesti fikseeritud. Montaaž Monteerige seade vastavalt joonisele (joonised A, B). Tähelepanu! Seadet tohib kasutada alles pärast täielikku montee- rimist. Kasutuselevõtt Tähelepanu! Kontrollige seade enne kasutuselevõttu alati üle. Seadet ei tohi kasutada lahtise, kahjustunud või ku- lunud lõikemehhanismi ja/või kinnituselementidega. Arvestage tööaegade riiklikke määrusi Ühenduskaabli ohutus Kasutage vaid direktiivile DIN/VDE 0282 vastavat kummikaablit H05RN-F, mille juhtme läbimõõt on 3 x 1,5 mm². Ühenduskaablil peab olema tüübitähise markee- ring. Pistik ja ühenduspesa peavad olema kummist või kummiga kaetud ning vastama standardile DIN/VDE 0620. Kasutage vaid piisava pikkusega ühenduskaablit. Ühenduskaabel, pistik ja pistikupesa peavad olema pritsmekindlad. Ühenduskaablit, pistikut ja pistikupesa tohib pa- randada vaid volitatud remonditöökoda. Katkist ühenduskaablit (nt isolatsiooni praod, lõike-, mul- jumis- või murdekohad) ei tohi kasutada. Kaitske pistikühendusi niiskuse eest. Oht! Ärge kahjustage ühenduskaablit ega astuge selle peale. Kahjustuse korral tõmmake ühenduskaabel viivita- mata pistikupesast välja. Elektrinõuded 230 V / 50 Hz vahelduvvool Minimaalne läbimõõt Ühenduskaabel = 1,5 mm² Toitevõrgu ühenduse minimaalne kaitse = 10 A Lekkevoolu kaitselüliti (FI) Maksimaalne käivitusvool = 30 mA. Toitevõrku ühendamine (joonis E)

1. Asetage toitekaabli ühendusdetail turva-kontaktlü-

2. Seadke toitekaabel ahelaks ja riputage tõmbetõ-

kisesse. Jätke ahel nii pikk, et tõmbetõkis saaks libiseda ühelt poolelt teisele. Oht! Ärge ühendage seadet kunagi lekkevoolu kaitselüliti- ta pistikupesadesse.99 441220_b

Töösügavuse seadistamine (joonis D) Tähelepanu! Seadistage töösügavust ainult väljalülitatud mootori ja paigalasetseva noavõlli korral. Kasutage noavõlli sügavuse seadistamiseks valikuke- tast.

1. Kallutage õhutajat käepidemest taha.

2. Vajutage pöördlüliti alla ja pöörake astmele „2”.

Valikuketta asendid: 1–5 = töösügavuse seadistamine (joonis D) Uute nugade korral viige valikuketas maksi- maalselt 2. asendisse. Õige töösügavus sõltub: muru seisundist, nugade kulumisest. Vale töösügavuse korral: jääb õhutaja seisma, mootor ei käivitu. Sel juhul keerake valikuketast tagasi väiksemale töö- sügavusele. Enne õhutamist tuleb muru tingimata niita. Mootori käivitamine (joonis F, G)

1. Suruge turva-kontaktlüliti nuppu ja hoidke all.

2. Tõmmake turvahoob vastu käepidet. Mootor

käivitub. Turvahoob ei lukustu. Seda tuleb kogu aeg all hoida.

3. Laske turva-kontaktlüliti nupp lahti.

Mootori väljalülitamine

1. Laske turvahoob lahti. See läheb automaatselt

nullasendisse. Mootor on välja lülitatud. Lõikevigastuste oht! Noavõlli järeltöö! Ärge asetage käsi kohe pärast väljalülitamist seadme alla. Koguri külgepanek/äravõtmine

1. Enne koguri külgepanekut/äravõtmist lülitage

2. Oodake, kuni noavõll seiskub.

Üldised tööjuhised Seadme käivitamiseks peab lõikemehhanism saa- ma täiesti vabalt liikuda Hoidke ühenduskaabel tööalalt eemal Ärge pange käsi ega jalgu pöörlevate osade vahele Juhtige seadet ainult käepidemest. Nii on ohutus- kaugus tagatud Olge eriti tähelepanelik õhutaja pööramisel või seadme lähemale tõmbamisel Kallakutel jälgige, et seade asetseks kindlat Töötage õhutajaga alati kallakuga risti Ärge õhutage kunagi järskudel kallakutel Juhtige õhutajat alati rahulikus tempos Ärge kallutage ega transportige seadet kunagi töö- tava mootoriga Laske spetsialistil seade üle vaadata, kui: olete takistuse otsa sõitnud, mootor seiskub kohe, nuga on kõver, noavõll on kõver, kiilrihm on defektne. Hooldus ja korrashoid Oht! Vigastusoht noavõlli juures. Kandke kaitsekindaid! Tõmmake enne kõiki hooldus- ja puhastustöid pis- tik vooluvõrgust välja! Oodake, kuni võll seiskub. Korpust ei tohi avada. Kasutage vaid originaalvaruosi. Vahetage kulunud või kahjustunud tööriistad ja poldid mittevastavuse vältimiseks välja vaid komp- lekti kaupa. Ärge pritsige seadet veega! Sissetungiv vesi võib mootorit ja turva-kontaktlü- litit rikkuda. Puhastage seade pärast kasutamist ära (pahtlilabi- das, lapp jms).100 Originaalse kasutusjuhendi tõlge Noavõlli lahtivõtmine (joonis H)

1. Keerake laagri kruvi (1) välja.

2. Lükake laagripool (2) üles.

3. Tõmmake noavõll ülemisest laagripoolest välja ja

tõmmake ajamipoolelt (3) välja. Kokkupanek toimub vastupidises järjekorras. Noa lahtivõtmine (joonis I) Enn noa lahtivõtmist jätke paigaldusasend meelde!

1. Keerake kuuskantkruvi (1) välja.

2. Tõmmake kuullaager (2) ettevaatlikult võllilt (8)

3. Tõmmake võllilt ära surverõngas (3), seib (4) ja

lühike vahehülss (5)

4. Tõmmake üksteise järel ära nuga (6) ja pikad

vahehülsid. Kokkupanek toimub vastupidises järjekorras. Tõrkeabi Tõrge Abi Mootor ei tööta Kontrollige ühenduskaablit ja juhtme kaitselülitit Suruge mootorilüliti hooba käepideme suunas. Valige madalam töösügavus. Võll ei pöörle Valige madalam töösügavus. Vabastage nuga Pöörduge klienditeenindusse Mootori võimsus on vähenenud Valige madalam töösügavus. Vahetage kulunud noad ära. Puhastage korpus Niitke muru ära (muru on liiga kõrge). Kehv õhutustu- lemus Valige madalam töösügavus. Vahetage kulunud noad ära. Ebaühtlane töö Seade vibreerib Kahjustunud noad. Pöörduge klienditeenindusse. Tõrked, mida ei saa selle tabeli abil kõrvaldada, tuleb kõrvaldada volitatud remonditöökojas. Jäätmekäitlus Ärge pange kasutatud seadmeid, pata- reisid ega akusid olmeprügi hulka! Pakend, seade ja tarvikud on valmistatud taaska- sutatavatest materjalidest ning neid tuleb käidelda vastavalt.101 441220_b

Garantii Mis tahes materjali- või tootmisvead seadmel kõrvaldame enne seadusega paika pandud garantii aegumistäh-taega, kas parandades või asendades lisatarvikud. Aegumistähtaeg sõltub selle riigi seadustest, kust on seade ostetud.Garantii kehtib vaid järgnevatel juhtudel: Garantii kaotab kehtivuse järgnevatel juhtudel: Asjakohane seadme käsitsemine Kasutusjuhendi järgimine Originaalvaruosade kasutamine Seadme paranduskatsed Seadme tehniline muutmine Mittesihtotstarbeline kasutamine (nt tööstuslik või kommunaalne kasutus)Garantii ei kehti järgnevatel juhtudel: Laki kahjustus, mis tekib seadme tavapärasel kasutamisel Kulunud osad, mis on varuosade kaardil märgitud raamiga XXX XXX (X) Põlemismootor – selle jaoks kehtivad eraldi garantiitingimused vastava mootori tootja poolt Kui probleem vastab garantiitingimustele, pöörduge garantiilehe ja ostutšekiga vahendaja või lähima volitatud klienditeeninduse poole. Selle garantii alusel ei saa müüja muuta õiguslikke nõudeid rikete kohta, mis on ostja esitanud.
