32.5 Basic Care Classic - косачка за трева AL-KO - Безплатно ръководство за потребителя

Тип продукт	Електрически скарификатор (косачка за трева)
Марка	AL-KO
Модел	32.5 Basic Care Classic
Захранване	230 V / 50 Hz, гумен кабел H05RN-F 3x1,5 mm²
Номинална мощност	Не е посочена в ръководството
Ширина на рязане	32,5 cm (посочено от модела)
Работна дълбочина	5 позиции (1-5), регулируема
Контейнер за събиране	Да, със заден капак
Тегло	Около 12 kg (приблизително)
Размери (Д x Ш x В)	Не са посочени
Ниво на звукова мощност	98 dB(A) измерено / 99 dB(A) гарантирано
Тип двигател	Електрически двигател с прекъсвач-защита
Система за рязане	Вал с множество ножове (разглобяем)
Предпазни устройства	Предпазен ключ, предпазна скоба, визуален индикатор за заключване, прекъсвач-защита
Употреба	Домашна, суха трева, окосена ниско
Поддръжка	Почистване след употреба, без вода, сменяйте ножовете с цели комплекти
Гаранция	Законова, изключващи се износващи се части

Често задавани въпроси - 32.5 Basic Care Classic AL-KO

Как да стартирам скарификатора AL-KO 32.5 Basic Care Classic?

Натиснете и задръжте бутона на предпазния ключ, след което издърпайте предпазната скоба към кормилото. Двигателят стартира. Отпуснете бутона, но задръжте скобата през цялото време на работа.

Какво да направя, ако двигателят не работи?

Проверете захранващия кабел и предпазния прекъсвач. Уверете се, че предпазната скоба е добре притисната към кормилото. Опитайте с по-малка работна дълбочина.

Как да регулирам работната дълбочина?

Изключете двигателя и изчакайте валът да спре. Наклонете скарификатора назад, натиснете въртящия превключвател и го поставете в желаната позиция (1 до 5). Новите ножове трябва да се настроят най-много на позиция 2.

Какви предпазни средства са задължителни?

Носете предпазни очила, шумозаглушителни слушалки, дълги панталони и здрави обувки. Дръжте ръцете и краката далеч от системата за рязане.

Как да почистя скарификатора след употреба?

Изключете уреда, изчакайте валът да спре. Почистете с кърпа или стъргалка. Не пръскайте с вода, за да избегнете повреда на двигателя и ключа.

Мога ли да използвам скарификатора върху мокра трева?

Не. Уредът е проектиран за употреба върху суха и ниско окосена трева. Мократа трева може да доведе до претоварване и повреда на уреда.

Как да сменя износените ножове?

Разглобете вала с ножовете според ръководството, след това развийте болта с шестостенна глава. Извадете ножовете и ги сменете с цели комплекти, за да избегнете дисбаланс. Завийте обратно в обратен ред.

Какво да направя, ако уредът вибрира необичайно?

Незабавно изключете двигателя и изключете от захранването. Проверете дали ножовете са повредени или дисбалансирани. Ако проблемът продължи, занесете уреда в оторизиран сервизен център.

Какъв тип захранващ кабел да използвам?

Използвайте гумен кабел тип H05RN-F, сечение 3x1,5 mm², съобразен с норма DIN/VDE 0282. Конекторът и корпусът трябва да са от гума.

Мога ли да използвам скарификатора за търговски цели?

Не. Употребата е строго домашна. Търговската или общинска употреба се счита за нерегламентирана и анулира гаранцията.

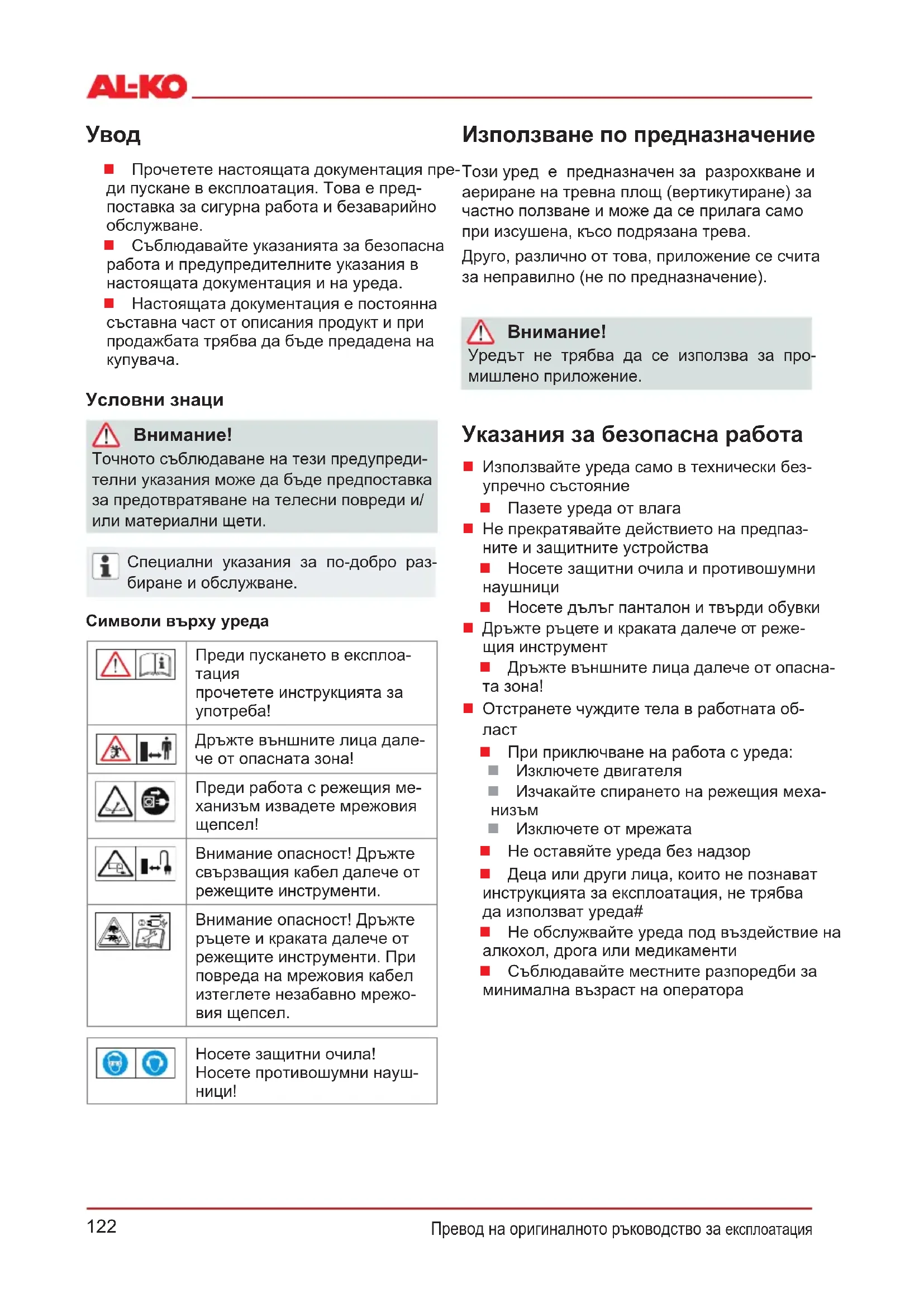

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 32.5 Basic Care Classic AL-KO

■ Прочетете настоящата документация преди пускане в експлоатация. Това е предпоставка за сигурна работа и безаварийно обслужване.
Съблюдавайте указанията за безопасна работа и предупредителните указания в настоящата документация и на уреда.
Настоящата документация е постоянна съставна част от описания продукт и при продажбата трябва да бъде предадена на купувача.

Условни знаци

Внимание!

Точното съблюдаване на тези предупредителни указания може да бъде предпоставка за предотвратяване на телесни повреди и/или материални щети.

Специални указания за по-добро раз- биране и обслужване.

Символи върху уреда

	Преди пускането в експлоатацияпрочетете инструкцията заупотреба!
	Дръжте външните лица далече от опасната зона!
	Преди работа с режещия механизъм извадете мрежовия щепсел!
	Внимание опасност! Дръжте свързващия кабел далече от режещите инструменти.
	Внимание опасност! Дръжте ръцете и краката далече от режещите инструменти. При повреда на мрежовия кабел изтеглете незабавно мрежовия щепсел.
	Носете защитни очила!Носете противошумни наушници!

Използване по предназначение

-Този уред е предназначен за разрохване и аериране на тревна площ (вертикутиране) за частно ползване и може да се прилага само при изсушена, късо подрязана трева.

Друго, различно от това, приложение се счита за неправилно (не по предназначение).

Внимание!

Уредът не трябва да се използва за про- мишлено приложение.

Указания за безопасна работа

Използвайте уреда само в технически безупречно състояние

■ Пазете уреда от влага

■ Не прекратявайте действието на предпазните и защитните устройства

■ Носете защитни очила и противошумни наушници
■ Носете дълъг панталон и твърди обувки

■ Дръжте ръцете и краката далече от реже- щия инструмент

Дръжте външните лица далече от опасна- та зона!

Отстранете чуждите тела в работната област

■ При приключване на работа с уреда:

Изключете двигателя
Изчакайте спирането на режещия механизъм
Изключете от мрежата

■ Не оставяйте уреда без надзор
■ Деца или други лица, които не познават инструкцията за експлоатация, не трябва да използват уреда#
■ Не обслужвайте уреда под въздействие на алкохол, дрога или медикаменти
Съблюдавайте местните разпоредби за минимална възраст на оператора

Предпазни и защитни устройства Защитен автомат на двигателя

При претоварване на аератора защитният автомат на двигателя го изключва. Функцията на защитния автомат на двигателя не трябва да се прекратява.

Ако защитният автомат на двигателя го е из- ключил, процедирайте по следния начин:

1. Изключете уреда от електрическата мрежа.
2. Отстранете причината за претоварването.
3. След време за изстиване от 2 до 3 минути възстановете електрическото свързване и пуснете уреда в експлоатация.

Предпазен превключвател

Уредът е снабден с предпазен превключвател, който спира уреда при освобождаване.

Опасност!

Не прекратявайте действието на предпазния превключвател.

Задна клапа (затвор)

Уредът е оборудван със задна клапа (затвор).

Оптична предпазна индикация

Оптичната предпазна индикация показва закрепването на работния вал. При видимо зелено маркиране (5 mm) работният вал е закрепен правилно (фиг. С, Н).

Монтаж

Монтирайте уреда съобразно посочените изображения (фиг. А, В).

Внимание!

Уредът трябва да се използва едва след ця- лостния му монтаж.

Преди пускане в експлоатация винаги извършвайте визуален контрол. Уредът трябва да се използва с разхлабен, повреден или износен режещ механизмъм и/или крепежни детайли.

Съблюдавайте спецфичните за съответ-

ната страна разпоредби за периода на експлоатация

Обезопасяващ свързващ про- водник

Използвайте само гумен кабел тип H05RN-F съгл. DIN/VDE 0282 с напречно сечение 3 x 1,5 mm².
Oзначението на типа трябва да бъде от- белязано на свързващия проводник. Щеп- сельт и съединителната кутия трябва да са от гума или да имат гумено покритие и да съответстват на DIN/VDE 0620.
Използвайте само един свързващ проводник с достатъчна дължина.
Свързващит проводник, щепсельт и съединителната кутия трябва да са защитени от въздействието на водни пръски.
Ремонтите на свързващия проводник, щепсела и съединителната кутия трябва да се извършват само от оторизирани специализирани фирми. Не трябва да се използва дефектен свързващ проводник (напр. с цепнатини, срезове, смачкани или прегънати места).
■ Пазете щепселните съединения от влага.

Опасност!

Не повреждайте или прерязвайте свързва- щия проводник.

При повреда веднага изключете свързва- щия проводник от електрическата мрежа.

Изисквания към електрическата мрежа

230 V/50 Hz променлив ток
■ Минимално напречно сечение
Свързващ проводник = 1,5 mm²
■ Минимална защита (с предпазители) на свързването с мрежата = 10 А
■ Защитен изключвател при поява на утечен ток (FI)
■ Максимален ток на изключване = 30 mA.

Създав. на връзка с мрежата (фиг. Е)

1. Поставете съединителната част на мрежовия кабел в щепсела на предпазния бутонен изключвател.
2. Направете клуп с мрежовия кабел и го окачете в устройството за предпазване на кабела от изопване. Оставете клупа с такава дължина, че устройството за предпазване на кабела от изопване да може да се плъзга от едната до другата страна.

Опасност!

Никога не използвайте уреда със щепселни кутии без защитен изключвател при поява на утечен ток.

Настройване на работната дълбочина (фиг. D)

Внимание!

Настройвайте работната дълбочина само при изключен двигател и спрян ножов вал.

Настройвайте работната дълбочина на ножовия вал с избиращата шайба.

1. Наклонете назад аератора с помощта на напречната рамка.
2. Натиснете надолу въртящия превключвател и го завъртете на степен „2“.

Позиции на избиращата шайба:

1 - 5 = настройване на работната дълбочина (фиг. D)

При нови ножове настройте избиращата шайба макс. на позиция 2!

Правилната работна дълбочина се определя от:

положението на тревата
■ износването на ножовете

При неправилна работна дълбочина:

аераторът спира
- двигателят не функционира

В този случай завъртете обратно избиращата шайба на минималната работна дълбочина.

Преди вертикутиране винаги окосявайте тревата.

1. Натиснете бутона на предпазния бутонен изключвател и го дръжте натиснат.
2. Изтеглете предпазния превключвател към напречната рамка. Двигателят стартира.

Предпазният превключвател не може да се фиксира. Той трябва да се държи през цялото време.

1. Освободете бутона на предпазния бутонен изключвател.

Изключване на двигателя

1. Освободете предпазния превключвател. Той автоматично заема нулево положение. Двигателят е изключен.

Опасност от наранявания вследствие срязване!

Ножовият вал продължава да се движи по инерция! След изключване не поставяйте ръката си под уреда.

Окачване/откачване на приемната кутия

1. Преди окачване/откачване на приемната кутия изключете двигателя.
2. Изчакайте спирането на ножовия вал.

Общи указания за експлоатация

■ При включване на уреда режещият механизъм трябва да може да се движи напълно свободно

Свързващият проводник трябва да се държи далече от работната област

■ Не поставяйте ръцете и краката близо до въртящите се части

■ Управлявайте уреда само с направляващата напречна рамка. Така се спазва безопасното разстояние

■ Повишено внимание при смяна на посоката с аератора или при придърпване на уреда

■ При работа по склонове внимавайте за стабилно положение

Никога не вертикутирайте по стръмни склонове

■ Движете аератора винаги с пешеходна скорост

Никога не наклонявайте или транспорти- райте уреда при работещ двигател

-

Обърнете се към специалист:

след врязване в препятствие

при бързо спиране на двигателя

при изкривен нож

при изкривен ножов вал

пи дефектен клинов ремък

Поддръжка и обслужване

Опасност!

Опасност от нараняване до ножовия вал.

Носете защитни ръкавици!

■ Преди всички работи по поддръжката и почистването изваждайте мрежовия щепсел! Изчакайте спирането на вала.

Корпусът не трябва да се отваря.

Използвайте само оригинални резервни части.

Сменяйте износените или повредени работ- ни инструменти и болтове само в комплект, за да избегнете разбалансиране.

Измивайте уреда само с водна струя! Проникналата вода може да разруши двигател и предпазния бутонен изключвател.

■ Почиствайте уреда след всяка употреба (шпакла, кърпа и т.н.).

Демонтиране на ножовия вал (фиг. Н)

1. Развийте болта (1) на лагера.
2. Повдигнете нагоре лагерната половина (2).
3. Повдигнете ножовия вал от долната лагер- ната половина и го извадете от страната на задвижването (3).

Монтажът се извършва в обратна последовательност.

Демонтиране на ножа(фиг. I)

Преди демонтирането на ножа внимавайте за неговото монтажно положение!

1. Развийте шестостения болт (1).
2. Изтеглете внимателно сачмения лагер (2) от вала (8).
3. Изтеглете от вала притискащия пръстен (3), шайбата (4) и късата междинна втулка (5)
4. Изтеглете последователно ножа (6) и дългите междинни втулки.

Монтажът се извършва в обратна последова- телност.

Помощни мерки при повреди

Повреда Помощни мерки
Двигателятне работи	Проверете свързващия проводник, както и защитния из-ключвател на проводникаПритиснете предпзния превключвател към горната напречна рамка.Изберете по-малка работнадълбочина.
Валът не севърти	Изберете по-малка работнадълбочина.Разчистете пространството около ножаСвържете се със сервиса за обслужване на клиенти
Мощността надвигателянамалява	Изберете по-малка работнадълбочина.Сменете износените ножовеПочистете корпусаОкосете тревата (височинат на тревата е много голяма).
Нискамощност нааератора	Изберете по-малка работнадълбочина.Сменете износените ножов
Неравноме-рен ходУредътвибрира	Повредени ножовеСвържете се със сервиса за обслужване на клиенти

Повредите, които не могат да бъдат отстранени с помощта на тази таблица, трябва да се отстранят в оторизиран сервис.

Предаване на отпад. за прера.

Не предавайте за преработка износените уреди, батерии или акумулатори заедно с битовите отпадъци!

Опаковката, уредът и принадлежностите са изработени от рециклируеми материали и трябва да се предадат за преработка по съответния начин.

EG-Декларация за съответствие BG

С настоящото декларираме, че този продукт в нашето изпълнение отговаря на изискванията нахармонизираните европейски директиви, стандарти на ЕС и на специфичните стандарти.

Продукт

Аератор

Сериен номер

G1401405

Производител

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Представител

Andreas Hedrich

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Тип

32.5 VE Basic Care Classic

Европейски директиви

2006/42/EG

2014/30/EU

2000/14/EG

2011/65/EU

2014/35/EU

Хармонизирани норми

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 13684+A3

EN 60335-2-92

Ниво на шум

Евентуалните материални или производствени дефекти на уреда се отстраняват от нас по наш избор чрез ремонт или подмяна с нов, в рамките на установеният давностен срок за предявяване на претенции към качеството. Давностният срок се определя според законодателството на страната, в която е закупен уредът.

Нашето гаранционно задължение е валидно само при условие че:

Гаранцията е невалидна, в случай че:

■ Уредът се употребява надлежно съгласно предназначението

Инструкциите за употреба са спазени

■ Употребяване са оригинални резервни части

■ Правени са опити за ремонт на уреда

Налице са технически изменения в уреда

Налице е употреба извън предназначението (напр. за промишлени цели или комунални нужди)

Гаранцията не покрива:

Повреди на боята, които са резултат на нормално износване

Бързоизносващи се части, обозначени в списъка с резервни части с формат XXX XXX (X)

Двигатели с вътрешно горене— зя тях важат отделни гаранционни условия, определени от съответния производител на двигателя

При възникване на гаранционно събитие се обърнете с настоящата гаранция и касова бележка към Вашият доставчик или най-близкия оторизиран сервизен център. Тази гаранция доказва законните претенции към качеството на продукта от страна на купувача към продавача.
