Тип продукт	Самоходна косачка с бензинов двигател
Марка	AL-KO
Модел	Highline 473 P
Ширина на косене	47 см
Височина на косене	25 до 80 мм, централно регулируема
Двигател	Бензин, 4-тактов, около 190 cm³
Задвижваща система	Самоходна, хидростатична трансмисия
Тип на контейнера за трева	Твърд контейнер, капацитет 70 л
Функция мулчиране	Да, с комплект за мулчиране
Система за изхвърляне	Задно или мулчиране
Дръжка	Ергономична сгъваема
Тегло	Около 32 кг
Размери (Д x Ш x В)	145 x 57 x 105 см (приблизително)
Захранване	Безоловен бензин
Капацитет на резервоара	1,2 л
Поддръжка	Почиствайте корпуса след всяка употреба, заточвайте ножа редовно
Безопасност	Спирачка на ножа, автоматично спиране на двигателя
Резервни части	Налични при търговците на AL-KO
Гаранция	2 години части и труд
Ниво на шум	около 92 dB(A)

Често задавани въпроси - Highline 473 P AL-KO

Какъв тип двигателно масло да използвам за косачката Highline 473 P?

Използвайте двигателно масло SAE 30 или 10W-30 за 4-тактов двигател. Проверявайте нивото преди всяка употреба.

Как да регулирам височината на косене?

Височината на косене се регулира централно с помощта на лост. Диапазон на регулиране: 25 до 80 mm на стъпки.

Бързо ли се пълни контейнерът за трева?

Контейнерът има капацитет 70 л, подходящ за площи до около 500 m². Изпразвайте го редовно.

Мога ли да използвам косачката без контейнер (задно изхвърляне)?

Да, можете да използвате задно изхвърляне без контейнер. Уверете се, че зоната е свободна.

Как да активирам функцията мулчиране?

Монтирайте комплекта за мулчиране (опция) и затворете изхвърлянето. Косачката смила фино тревата.

Има ли косачката спирачка на ножа?

Да, Highline 473 P е оборудвана със спирачка на ножа, която спира въртенето за няколко секунди след спиране на двигателя.

Как да поддържам режещия нож?

Демонтирайте ножа, почистете го и го заточете с пила. Ако е повреден, сменете го с оригинална част AL-KO.

Какъв тип бензин да използвам?

Използвайте безоловен бензин тип SP95 или SP98. Избягвайте смеси с масло.

Как да съхранявам косачката през зимата?

Изпразнете резервоара и карбуратора, почистете косачката, смажете кабелите и я приберете на сухо място.

Къде да намеря резервни части?

Резервните части са налични при оторизираните търговци на AL-KO или на техния уебсайт. Използвайте номера на модела.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Highline 473 P AL-KO

■ Моля, прочетете това ръководство преди пускането на машината в експлоатация. Това е предоставка за сигурността по време на работа и за избягване на повреди при употреба. Преди употреба се запознайте с елементите за управление и начина на използване на машината.
Спазвайте препоръките и предупрежденията за безопасност в тази документация, както и тези върху машината.
Запазете ръководството за употреба и го предайте на следващия купувач.

Легенда

Внимание!

Точното спазване на тези указания може да предотврати евентуални телесни повреди или материални щети.

Специални указания за повече яснота и правилна употреба.

Символът на камера препраща към фигурите.

Съдържание

За това ръководство.... 284

Обезопасителните и защитни елементи ...... 284

Указания за безопасност.... 286

Монтаж.... 287

Зареждане с гориво.... 287

Пускане в експлоатация.... 288

Електрическо стартиране (опция) 291

Техническо обслужване и поддръжка.... 292

Помощ при повреди.... 294

Ремонт....295

Изхвърляне 295

Гаранция....295

ЕО Декларация за съответствие 295

Съхраняване 295

В тази документация се описват различни модели бензинови косачки за трева. Някои модели са оборудвани с кош за трева и/или допълнителен комплект за мулчиране.

Идентифицирайте Вашия модел въз основа на изображенията на продукта и описанието на различните опции.

Употреба по предназначение

Тази машина е предназначена за косене на тревни терени в частни имоти и трябва да се употребява само за сухи тревни площи.

Употребата за други цели се смята за употреба не по предназначение.

Възможна неправилна употреба

■ Тази косачка за трева не е годна за употреба за обществени тревни площи, паркове, спортни площадки и в селското и горското стопанство
■ Обезопасителните приспособления не трябва да се демонтират или шунтират
■ Машината не трябва да се използва при дъжд или върху мокри тревни площи
■ Машината не е предвидена за професионална употреба

Обезопасителните и защитни елементи

Внимание – опасност от нараняване!

Да не се изключват обезопасителните и защитни елементи!

Обезопасителна вилка

Машината е оборудвана с обезопасителна вилка. В момент на опасност отпуснете обезопасителната вилка.

Машини без съединител за ножа:

■ Ножът се спира
■ Моторът се спира

Машини със съединител за ножа:

■ Ножът се спира

■ Моторът продължава да работи

Отражателна клапа

Отражателната клапа предпазва от изхвърчащи части.

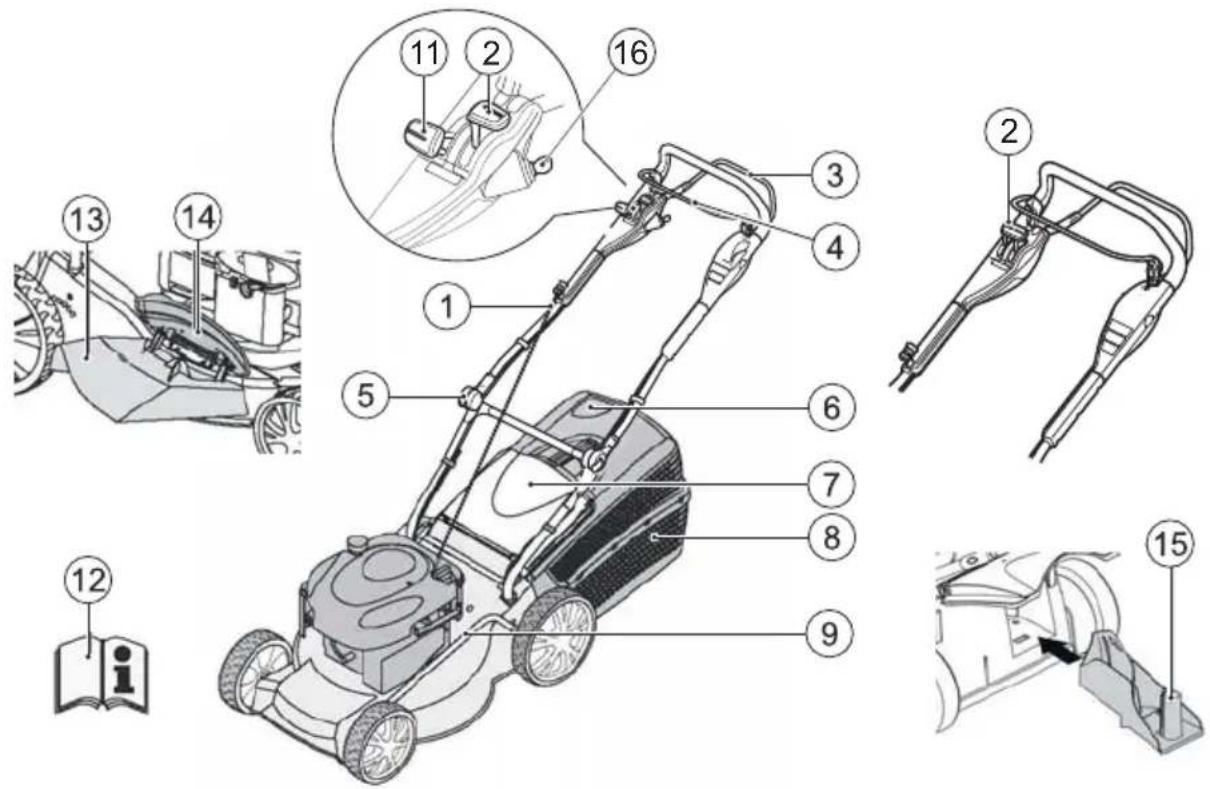

1	Стартерно въже	9	Регулиране височината на косене*
2	Старт, стоп*	11	Предавателен механизмъм "Варио"*
3	Колесен механизмъм*	12	Ръководство за експлоатация
4	Обезопасителна вилка	13	Приспособление за изхвърляне*
5	Ергономично регулиране на височината*	14	Затваряща клапа*
6	Индикатор за нивото на напълване*	15	Комплект за мулчиране*
7	Отражателна клапа*	16	Запалване електрически стартер
8	Кош за събиране на трева*

Символи върху машината

	Внимание!Бъдете особено предпазливи при работа.		Преди работи по режещиямеханизъм издърпайте щекерите назапалителните свещи.
	Преди да пуснете машината в експлоатация,прочетете инструкциите за употреба!
	Трети лица да се държат на разстояние отопасната зона!
	Ръцете и краката да се държат далеч отрежещия механизмъм!
	Стойте на разстояние от опасната зона.

Допълнителни символи при машини с електрическо стартиране

Внимание! Опасност от токов удар.

Дръжте захранващия кабел далеч от ножовете.

Винаги изключвайте машината от електрическата мрежа при работи по техническото обслужване или при наличие на повреден кабел.

Указания за безопасност

Внимание!

Използвайте машината само в изправно състояние в техническо отношение!

Внимание – опасност от нараняване!

Да не се изключват обезопасителните и защитни елементи!

Внимание – опасност от пожар!

Не дръжте заредена с гориво машина в сгради, където бензиновите изпарения могат да влязат в контакт с огън или искри!

Почиствайте областта около мотора, ауспуха, акумулаторната кутия и горивния резервоар от окосена трева, бензин и масло.

■ Трети лица да се държат на разстояние от опасната зона
Водачът на машината или ползвателят носят отговорност за злополуки с други хора или тяхната собственост
■ Деца или други лица, които не са запознати с ръководството за експлоатация, не трябва да ползват машината
Спазвайте местните разпоредби за минимално допустимата възраст на лицата, работещи с машината
■ Не използвайте машината под въздействие на алкохол, наркотици или медикаменти
■ Носете практично работно облекло

дълъг панталон

■ здрави обувки, които не се хлъзгат

антифони

■ При работа на склонове

винаги осигурявайте стабилна поза
винаги косете напречно на склона, никога нагоре или надолу

не косете на склонове с наклон повече от 20°
бъдете особено внимателни при обръщане

Работете само на достатъчна дневна светлина или на изкуствено осветление
Дръжте тялото, крайниците и облеклото далече от режещия механизмъм
Спазвайте местните разпоредби за времето, през което се позволява работа с машината
■ Не оставяйте готовата за работа машина без надзор
■ Косете само с наточен нож
Никога не използвайте машината с повредени защитни елементи/предпазни решетки
■ Никога не използвайте машината без напълно монтирани защитни елементи (напр.: отражателна клапа, кош за събиране на трева)
■ Преди всяка употреба проверявайте машината за повреди, сменяйте повредените части
■ Спрете мотора, изчакайте машината да спре и издърпайте щекерите на запалителните свещи

при отдалечаване от машината
след поява на повреди
■ преди освобождаване на блокировки
■ преди отстраняване на задръствания
след контакт с чужди тела
ако по уреда се появят повреди и необичай- ни вибрации

Преди да стартирате отново и да работите с косачката за трева, проверете за повреди по косачката и извършете необходимите ремонти.

■ Поставете щекерите на запалителните свещи и стартирайте мотора

след отстраняване на повреда (виж Таблица на повредите) и проверка на машината
■ след почистване на машината

■ Проверете старателно целия терен, който ще се коси и отстранете всички чужди тела
Бъдете особено внимателни при обръщане на косачката или при приближаване на косачката към себе си
■ Не косете през препятствия (напр. клони, корени на дървета)
Отстранявайте окосената трева само при спрял мотор

Изключвайте мотора/ножа, когато пресичате площи, извън площа за косене
Никога не повдигайте и не носете машината с работещ мотор
■ При зареждане с бензин или моторно масло не се хранете и не пийте
■ Не вдишвайте бензиновите изпарения
■ Придвижвайте уреда със скоростта на ходене
■ Преди употреба се уверете, че гайките, винтовете и болтовете са добре затегнати.

Монтаж

Спазвайте приложената инструкция за монтаж.

Внимание!

Използвайте машината само след пълно сглобяване.

Зареждане с гориво

Преди пускане в експлоатация трябва да заредите косачката за трева с гориво.

Бензинът и маслото са силно запалими!

Винаги спазвайте инструкцията за работа, предоставена от производителя на мотора.

Гориво-смазочни материали

	Бензин Моторно масло
Вид	обикновен бензин/безоловен бензин	виж указанията на производителя на мотора
Количество за пълнене	виж указанията на производителя на мотора	около 0,6 l

Безопасност

Предупреждение!

Никога не оставяйте мотора да работи в затворени помещения. Опасност от отравяне!

Съхранявайте бензина и маслото само в предназначени за целта съдове
■ Наливайте или източвайте бензина и маслото само при студен мотор на открито
■ Не наливайте бензин или масло при работещ мотор
■ Не препълвайте резервоара (бензинът се разширява)
■ Не пушете по време на зареждане с гориво
■ Не отваряйте капачката на резервоара при работещ или загрят мотор
■ Сменяйте повредените резервоар или капачка
Винаги затваряйте здраво капачката на резервоара

■ При изтичане на бензин:

не стартирайте мотора
избягвайте опити за запалване
почистете машината

■ При изтичане на моторно масло:

не стартирайте мотора
попийте изтеклото моторно масло със свързващо вещество или парцал и го изхвърлете според правилата
почистете машината

Не изхвърляйте/изливайте старото масло

с отпадъците
■ в канала или на земята

Препоръчваме Ви да предадете старото отработено масло в затворен съд в център за рециклиране или сервис.

Наливане на бензин

1. Развийте капачката на резервоара и я оставете на чисто място.
2. Налейте бензин с фуния.
3. Затворете здраво и почистете отвора за пълнене на резервоара.

Наливане на моторно масло

1. Развийте капачката на отвора за наливане на масло и я оставете на чисто място.
2. Налейте масло с фуния.
3. Затворете здраво и почистете отвора за наливане на масло.

Машината не трябва да се използва с разхлабен, повреден или износен режещ механизъм или елементи за закрепване!

Преди всяко пускане в експлоатация извършвайте визуален контрол.

Символът на камера на следващите страници препраща към фигурите, страница 4–7.

Настройка на височината на косене

Внимание – опасност от нараняване!

Настройвайте височината на косене само при изключен мотор и спрял нож.

• Винаги настройвайте всички колела на една и съща височина на косене.
• Настройката на височината на косене зависи от модела.

1. Натиснете настрани и задръжте ръчката за освобождаване.
2. Преместете ръчката наляво или надясно на желаната височина на косене.
3. Оставете ръчката да се фиксира.
4. Внимавайте всички колела да се фиксират в една и съща позиция.

Косене с кош за събиране на трева

Внимание – опасност от нараняване!

Сваляйте и поставяйте коша за събиране на трева само при изключен мотор и спрял нож.

1. Повдигнете отражателната клапа и окачете коша за събиране на трева в държачите (6).

Индикатор за нивото на напълване

Индикаторът за нивото на напълване се изтласква нагоре от въздушния поток при косенето (5a).

Когато кошът за събiranе на трева е пълен, индикаторът за нивото на напълване опира на коша (5b). Кошът за събiranе на трева трябва да се изпразни.

Изпразване на коша за събiranе на трева

1. Повдигнете отражателната клапа.
2. Откачете коша за събиране на трева и го свалете назад (6).
3. Изпразнете коша за събиране на трева.
4. Повдигнете отражателната клапа и окачете отново коша за събiranе на трева в държачите (6).

Косене без кош за събiranе на трева

Внимание!

Без кош за събиране на трева косете само при функционираща торзионна пружина на отражателната клапа.

Благодарение на силата на натягане на пружината отражателната клапа приляга към корпуса на косачката за трева. По този начин окосената трева се изхвърля назад.

Мулчиране с комплект за мулчиране (опция)

При мулчирането окосената трева не се събира, а остава върху тревната площ. Мулчирането предпазва почвата от изсъхване и я снабдява с хранителни вещества.

Най-добrite резултати се постигат чрез редовно подрязване с около 2 см. Само млада трева с мека листна тъкан изгнива бързо.

■ Височина на тревата преди мулчирането: Максимум 8 см

■ Височина тревата след мулчирането: Минимум 4 cm

При мулчирането се движете с пешеходна скорост, не се движете много бързо.

Използване на комплекта за мулчиране

Внимание – опасност от нараняване!

Поставяйте или отстранявайте комплекта за мулчиране само при изключен мотор и спрял нож.

1. Свалете коша за събиране на трева (6).

2. Повдигнете отражателната клапа и поставете комплекта за мулчиране в канала за изхвърляне (☐).

Блокировката трябва да се фиксира.

Ако комплектът за мулчиране не се фиксира, е възможно да се повредят комплектът за мулчиране и ножът.

Отстраняване на комплекта за мулчиране

1. Повдигнете отражателната клапа.
2. Освободете блокировката на комплекта за мулчиране (8/1).
3. Издърпайте комплекта за мулчиране (8/2).

Косене с изхвърляне настрани (опция)

Внимание – опасност от нараняване!

Сваляйте и поставяйте приспособлението за изхвърляне настрани само при изключен мотор и спрял нож.

Поставяне на приспособлението за изхвърляне настрани

1. Отстранете коша за събиране на трева и поставете комплекта за мулчиране.
2. Отворете капака на приспособлението за изхвърляне настрани и го задръжте (9/1).
3. Поставете канала за изхвърляне настрани (9/2).
4. Затворете бавно капака. Капакът предпазва канала за изхвърляне настрани от изпадане.

Отстраняване на приспособлението за изхвърляне настрани

1. Отворете капака на приспособлението за изхвърляне настрани и го задръжте (9/1).
2. Отстранете приспособлението за изхвърляне настрани и затворете капака (9/2).

Настройка на височината на дръжката (опция)

Настройка със затягане

1. Дръжте здраво дръжката и освободете двете затягащи приспособления (10).
2. Поставете дръжката в желаната позиция.
3. Затворете затягащите приспособления.

Внимание – опасност от отравяне!

Никога не оставяйте мотора да работи в затворени помещения.

Внимание – опасност от нараняване!

При стартиране не накланяйте машината.

• Стартирайте мотора само при монтиран нож (ножът служи за инерционна маса)
• При стартиране на загрят мотор НЕ използвайте въздушната клапа или бутона на запалителя
• Не променяйте настройките на регулатора на мотора

■ Не стартирайте машината, ако каналът за изхвърляне не е покрит с някоя от следните части:

кош за събиране на трева
отражателна клапа
комплект за мулчиране

Задействайте пускателя с особено внимание, в съответствие с указанията на производителя
Внимавайте краката да са на достатъчно разстояние от режещия инструмент
■ Стартирайте машината в ниска трева

Ръчно стартиране

с дистанционно управление на газта, с въздушна клапа

1. Поставете лоста за газта на позиция max I [ ( 11/1).
2. Дръпнете обезопасителната вилка към горната дръжка и я задръжте (16) – обезопасителната вилка не се фиксира.
3. Издърпайте бързо стартерното въже и след това го оставете да се навие бавно обратно (17).
4. След загряване на мотора (около 15–20 секунди) поставете лоста за газта на позиция между min и max.

Запуск вручну

с дистанционно управление на газта, без запалител/въздушна клапа

1. Поставете лоста за газта на позиция max (12/1).
2. Дръпнете обезопасителната вилка към горната дръжка и я задръжте (16) – обезопасителната вилка не се фиксира.
3. Издърпайте бързо стартерното въже и след това го оставете да се навие бавно обратно (17).
4. След загряване на мотора (около 15–20 секунди) поставете лоста за газта на позиция между min и max.

с дистанционно управление на газта, със запалител (16)

1. Поставете лоста за газта на позиция max (12/1).
2. Натиснете 3 пъти бутона на запалителя, на интервал от около 2 секунди (15). При температури под 10 °C натискайте бутона на запалителя 5 пъти.
3. Дръпнете обезопасителната вилка към горната дръжка и я задръжте (16) – обезопасителната вилка не се фиксира.
4. Издърпайте бързо стартерното въже и след това го оставете да се навие бавно обратно (17).
5. Щом заработи двигателят, поставете лоста за газта за желаните обороти на мотора в позиция между min и max.

Електрическо стартиране (опция)

Електрическо стартиране без запалител/ въздушна клапа (13)

1. Поставете лоста за газта на позиция "START" (13/1).
2. Дръпнете обезопасителната вилка към горната дръжка и я задръжте (16) – обезопасителната вилка не се фиксира.
3. Завъртете контактния ключ в контактната ключалка докрай надясно (18).
4. Щом заработи двигателят, отпуснете контактния ключ (връща се на позиция „0“).
5. Поставете лоста за газта в съответствие с желаните обороти на мотора в позиция между min и max.

Изключване на мотора

Машина без съединител за ножа

1. Поставете лоста за газта на позиция min (42/2)
2. Отпуснете обезопасителната вилка ( 22).
3. Моторът изключва.

Внимание – опасно нараняване от порязване!

Моторът може да работи по инерция. След изключване се уверявайте, че моторът е спрял.

Колесен механизмъм (опция) (20)

Внимание!

Включвайте предавателния механизмъм само при работещ мотор.

Включване на колесния механизмъм

1. Натиснете вилката за превключване на предавателния механизмъм към горната дръжка и я задръжте (19) – вилката за превключване на предавателния механизмъм не се фиксира.

- Колесният механизмъм се включва.

Изключване на колесния механизмъм

1. Отпуснете вилката за превключване на предавателния механизмъм (21).

- Колесният механизмъм се изключва.

Предавателен механизмъм "Варио" (Speed Control) (опция)

С предавателния механизмъм "Варио" скоростта на движение на косачката за трева може да се променя плавно.

Внимание!

Задействайте лоста само при работещ мотор. Включване при спрял мотор може да повреди задвижващия механизмъм.

■ За по-висока скорост дръпнете лоста (20) в посока (20/2)

■ За по-ниска скорост дръпнете лоста (20) в посока (20/1)

Винаги съобразявайте скоростта с актуалното състояние на терена и тревната площ.

Техническо обслужване и поддръжка

Внимание – опасност от нараняване!

• Преди всички работи по техническото обслужване и поддръжката винаги изключвайте мотора и издърпвайте щекерите на запалителните свещи.
• Моторът може да работи по инерция. След изключване се уверявайте, че моторът е спрял.
• При работи по техническото обслужване и поддръжката на ножа използвайте работни ръкавици!

■ Редовироверявайте функционирането и износването на коша за събиране на трева

■ Почиствайте машината след всяка употреба
■ Не пръскайте машината с вода. Прониквращата вода може да доведе до повреди (запалителна система, карбуратор)
■ Проверявайте редовно ножа за повреди
■ Винаги сменяйте повредените шумозаглушители

Накланяне на косачката

В зависимост от производителя на мотора трябва:

■ karбураторът/въздушният филтър да сочат нагоре (23)
■ запалителните свещи да сочат нагоре (24)

Спазвайте инструкцията за работа на производителя на мотора!

Допълнително наточване/смяна на ножа

■ Тъпите или повредени ножове трябва да се наточват/сменят само от сервис или оторизирана специализирана фирма
■ Допълнително наточените ножове трябва да се балансират

Внимание!

Небалансираните ножове водят до силни вибрации и повреждат косачката.

Зареждане на акумулаторната батерия на стартера (опция)

Акумулаторната батерия на стартера не се нуждае от поддръжка и обикновено се зарежда от косачката. По изключение акумулаторната батерия трябва да се зареди от потребителя:

■ преди първото пускане в експлоатация на косачката
в случаите, когато има разреждане, преди зимната пауза или при продължителни престои (> 6 месеца)

Зареждане:

1. Извадете зарядното устройство от кутията на батерията.
2. Разкачете кабела на батерията от кабела на мотора (25).
3. Свържете кабела на батерията с кабела на зарядното устройство (26).
4. Включете зарядното устройство към електрическата мрежа. Напрежението на електрическата мрежа трябва да съответства на работното напрежение на зарядното устройство.

Необходимото време за зареждане е около 36 часа. Използвайте само доставеното с машината оригинално зарядно устройство.

Внимание!

• Зареждайте батерията на стартера само в сухи, добре проветрени помещения.
• Не пускайте косачката за трева по време на зареждането.

Поддръжка на мотора

Смяна на моторното масло

1. За събиране на маслото подгответе подходящ съд.
2. Източвайте или изсмуквайте напълно маслото през отвора за наливане на масло.

Изхвърляйте употребеното масло съгласно изискванията за опазване на околната среда! Препоръчваме Ви да предадете старото отработено масло в затворен съд в център за рециклиране или в сервис.

Не изхвърляйте/изливайте старото масло

▪ с отпадъците
▪ в канализацията
▪ на земята

Смяна на въздушния филтър

Спазвайте указанията на производителя на мотора.

Смяна на запалителна свещ

Спазвайте указанията на производителя на мотора.

Колесен механизмъм (опция)

Регулиране на жилото

Ако при работещ мотор колесният механизмъм не може да се включва или изключва, съответното жило трябва да се регулира допълнително.

Внимание!

Регулирайте жилото само при изключен мотор.

1. Въртете регулиращия елемент на жилото по посока на стрелката (27).
2. За проверка на настройката стартирайте мотора и включете колесния механизмъм.
3. Ако колесният механизмъм не функционира отново, косачката трябва да се занесе в сервис или оторизирана специализирана фирма.

Смазване на водещото зъбно колело

От време на време смазвайте с маслен спрей водещото зъбно колело на вала на предавателния механизмъм

Колесният механизмъм не се нуждае от поддръжка.

Помощ при повреди

Внимание!

Ножът и валът на мотора не трябва да се регулират.

Повреда Решение
Моторът не пали	Заредете бензинПоставете лоста за газта на "Старт"Включете въздушната клапаИздърпайте дръжката на моторната спирачка нагоре към горната дръжкаПроверете състоянието на запалителните свещи, при нужда ги сменетеПочистете въздушния филтърРазвъртете на празен ход ножаЗаредете батерията на стартераСтартирайте косачката върху окосена площ
Мощността на мотора намалява	Коригирайте височината на косенеНаточете допълнително/сменете ножаПочистете изхвърлящия канал/корпусаПочистете въздушния филтърПонижете скоростта на работа
Неравномерно косене	Наточете допълнително/сменете ножаКоригирайте височината на косене
Кошът за трева не се напълва достатьчно	Коригирайте височината на косенеОставете тревата да изсъхнеНаточете допълнително/сменете ножаПочистете решетката на коша за събиране на треваПочистете изхвърлящия канал/корпуса
Колесният механизъм не функционира	Настройте жилотоДефектен клинов ремъкОбърнете се към сервизна работилницаЗамърсяване в колесния механизмъм, отстранете зъбния ремък и предавателния механизмъмНа празен ход смажете с маслен спрей (водещото зъбно колело на вала на предавателния механизмъм)
Колелата не се въртят при включен предавателен механизмъм	Затегнете болтовете на колелатаДефектна главина на колелотоДефектен клинов ремъкОбърнете се към сервизна работилница
Машината вибрира необичайно силно	Проверете ножа на косачката

■ Проверка от специалист е необходима винаги:

при сбльсък с препятствие
при внезапно спиране на мотора
при повреди на предавателния механизмъм
при дефектен клинов ремък
при изкривяване на ножа
при изкривяване на моторния вал

Ремонт

Ремонтните работи трябва да се извършват само от сервис или оторизирана специализирана фирма.

Изхвърляне

Излезлите от употреба машини, течащите или повредени батерии на стартера да не се изхвърлят с битовите отпадъци!

Опаковката, машината и аксесоарите са произведени от подлежащи на рециклиране материали и трябва да се изхвърлят като такива.

ЕО Декларация за съответствие

■ виж Ръководство за монтаж

Съхраняване

Внимание – опасност от експлозия! Не съхранявайте машината в близост до открит огън или до източници на топлина.

■ Оставяйте мотора да изстине
■ За компактно съхранение сгъвайте горната дръжка (28)
Съхранявайте машината на сухо и недостъпно за деца и външни лица място
Съхранявайте батерията на стартера на защитено от замръзване място
- От време на време зареждайте допълнително батерията на стартера
Изпразвайте горивния резервоар
Издърпвайте щекерите на запалителните свещи

Гаранция

Евентуалните повреди на машината вследствие на дефектни материали или производствени грешки се отстраняват от нас по избор чрез ремонт или подмяна в рамките на законния давностен срок за предявяване на искове за отстраняване на недостатьци. Давностният срок се определя според законодателството на страната, в която е закупена машината.

Нашето съгласие за поемане на гаранция важи само при:

■ компетентна работа с машината
■ спазване на инструкцията за работа
■ използване на оригинални резервни части

Гаранцията не важи при:

■ опити за ремонт на машината
■ технически изменения по машината
■ употреба не по предназначение (напр. за професионални цели или комунални нужди)

Гаранцията не покрива:

■ повреди на боята, които са резултат на нормално износване
■ бързоизносващи се части, обозначени в картата на резервните части с рамка XXX XXX (X)
- двигатели с вътрешно горене – за тях важат отделни гаранционни условия, определени от съответния производител на двигателя

При възникване на гаранционно събитие се обърнете с настоящата гаранция и касова бележка към Вашия дилър или най-близкия оторизиран сервис. Това съгласие за поемане на гаранция не изключва законните претенции на купувача спрямо продавача за отстраняване на недостатъци.

Despre acest manual

без дистанционно управление на газта, с въздушна клапа

Въздушна клапа Вкл. Изкл.

1. Поставете въздушната клапа на позиция 1 (13/1).
2. Дръпнете обезопасителната вилка към горната дръжка и я задръжте (17) – обезопасителната вилка не се фиксира.
3. Издърпайте бързо стартерното въже и след това го оставете да се навие бавно обратно (18).
4. След загряване на мотора (около 15–20 секунди) поставете въздушната клапа на позиция 2 (☐ 13/2).

Моторът е с фиксирано подаване на газ. Регулиране на оборотите е невъзможно.

без дистанционно управление на газта, със запалител (16)

1. Натиснете 3 пъти бутона на запалителя, на интервал от около 2 секунди (16). При температури под 10 °C натискайте бутона на запалителя 5 пъти.
2. Дръпнете обезопасителната вилка към горната дръжка и я задръжте (17) – обезопасителната вилка не се фиксира.
3. Издърпайте бързо стартерното въже и след това го оставете да се навие бавно обратно (18).

Моторът е с фиксирано подаване на газ. Регулиране на оборотите е невъзможно.

без дистанционно управление на газта, без запалител/въздушна клапа

1. Дръпнете обезопасителната вилка към горната дръжка и я задръжте (17) – обезопасителната вилка не се фиксира.
2. Издърпайте бързо стартерното въже и след това го оставете да се навие бавно обратно (18).

Моторът е с фиксирано подаване на газ. Регулиране на оборотите е невъзможно.

■ При работа на коси терени
