Typ produktu	Kosiarka spalinowa z napędem samobieżnym
Marka	AL-KO
Model	Highline 473 P
Szerokość koszenia	47 cm
Wysokość koszenia	25–80 mm, regulacja centralna
Silnik	Benzyna, 4-suwowy, ok. 190 cm³
Układ napędowy	Samobieżna, przekładnia hydrostatyczna
Typ kosza na trawę	Sztywny kosz, pojemność 70 L
Funkcja mulczowania	Tak, z zestawem do mulczowania
System wyrzutu	Tylny lub mulczowanie
Uchwyt	Ergonomiczny składany
Waga	Ok. 32 kg
Wymiary (D x S x W)	145 x 57 x 105 cm (ok.)
Zasilanie	Benzyna bezołowiowa
Pojemność zbiornika	1,2 L
Konserwacja	Czyścić obudowę po każdym użyciu, regularnie ostrzyć nóż
Bezpieczeństwo	Hamulec noża, automatyczne wyłączanie silnika
Części zamienne	Dostępne u dealerów AL-KO
Gwarancja	2 lata na części i robociznę
Poziom hałasu	Ok. 92 dB(A)

Często zadawane pytania - Highline 473 P AL-KO

Jaki olej silnikowy stosować w kosiarce Highline 473 P?

Używaj oleju silnikowego SAE 30 lub 10W-30 do silników 4-suwowych. Sprawdzaj poziom przed każdym użyciem.

Jak ustawić wysokość koszenia?

Wysokość koszenia jest regulowana centralnie za pomocą dźwigni. Zakres regulacji: 25–80 mm co kilka stopni.

Czy kosz na trawę szybko się napełnia?

Kosz ma pojemność 70 L, odpowiedni do powierzchni do ok. 500 m². Opróżniaj go regularnie.

Czy mogę używać kosiarki bez kosza (wyrzut tylny)?

Tak, możesz używać wyrzutu tylnego bez kosza. Upewnij się, że obszar jest wolny.

Jak włączyć funkcję mulczowania?

Zainstaluj zestaw mulczujący (opcjonalny) i zamknij wyrzut. Kosiarka drobno siecze trawę.

Czy kosiarka ma hamulec noża?

Tak, Highline 473 P jest wyposażona w hamulec noża, który zatrzymuje obrót w ciągu kilku sekund po wyłączeniu silnika.

Jak konserwować nóż tnący?

Zdemontuj nóż, wyczyść go i naostrz pilnikiem. Jeśli jest uszkodzony, wymień go na oryginalną część AL-KO.

Jakiego rodzaju benzyny używać?

Używaj bezołowiowej benzyny typu SP95 lub SP98. Unikaj mieszanek z olejem.

Jak przechowywać kosiarkę zimą?

Opróżnij zbiornik i gaźnik, wyczyść kosiarkę, nasmaruj linki i przechowuj w suchym miejscu.

Gdzie znaleźć części zamienne?

Części zamienne są dostępne u autoryzowanych dealerów AL-KO lub na ich stronie internetowej. Użyj numeru modelu.

INSTRUKCJA OBSŁUGI Highline 473 P AL-KO

■ Proszę przeczytać niniejszy podręcznik obsługi przed uruchomieniem. Stanowi to podstawę bezpiecznej pracy i sprawnej obsługi. Przed użyciem zapoznać się z elementami obsługi i zasadami użytkowania maszyny.
Należy przestrzegać wskazówek bezpieczeństwa zawartych w niniejszej dokumentacji oraz na urządzeniu.
Podręcznik obsługi powinien być zachowany do użytku i przekazany następnemu użytkownikowi.

Wyjaśnienie znaków

Uwaga!

Stosować się dokładnie do znaków ostrzegawczych, aby uniknąć szkód osobowych lub mienia.

Specjalne wskazówki w celu lepszego zrozumienia i obsługi.

Symbol kamery wskazuje na ilustracje.

Spis rzeczy

O tym podręczniku.... 128

Opis produktu 128

Instalacje zabezpieczające 128

Wskazówki bezpieczeństwa....130

Montaż....131

Tankowanie....131

Uruchomienie 132

Elektryczne uruchomienie (opcja) 135

Przeglady i konserwacja 136

Składowanie 137

Naprawa 137

Utylizacja 137

Czynności do wykonania w przypadku usterek ..... 138

Gwarancja 139

Deklaracja zgodności EWG 139

Opis produktu

W niniejszej dokumentacji opisano różne modele benzynowych kosiarek do trawy. Niektóre modele wyposażone są w kosz do trawy i lub dodatkowo są przystosowane do ściółkowania.

Model identyfikuje się wg tabliczki znamionowej i opisu różnych opcji.

Użycie zgodne z przeznaczeniem

To urządzenie przeznaczone jest do cięcia trawy w obszarze prywatnym i nie należy stosować go do trawy suchej.

Zastosowanie inne, wykraczające poza to, uważa się za niezgodne z przeznaczeniem.

Możliwe błędne użycie

■ Urządzenie nie jest przystosowane do użytku w obiektach otwartych, parkach, placach sportowych, a także w gospodarce leśnej i rolnej
■ Nie należy demontować lub obchodzić instalacji bezpieczeństwa
■ Nie używać urządzenia podczas deszczu i na mokrej trawie
■ Urządzenia nie wolno stosować przemysłowo

Instalacje zabezpieczające

Uwaga - Niebezpieczeństwo urazu!

Instalacje zabezpieczające nie mogą być wyłączane!

Uchwyt bezpieczeństwa

Urządzenie wyposażone jest w uchwyt bezpieczeństwa. W razie niebezpieczeństwa uchwyt puścić.

■ Nuż tnący jest zatrzymywany

■ Silnik jest zatrzymywany

Osłona przeciwuderzeniowa

Osłona przeciwuderzeniowa chroni przed wyrzucanymi częściami.

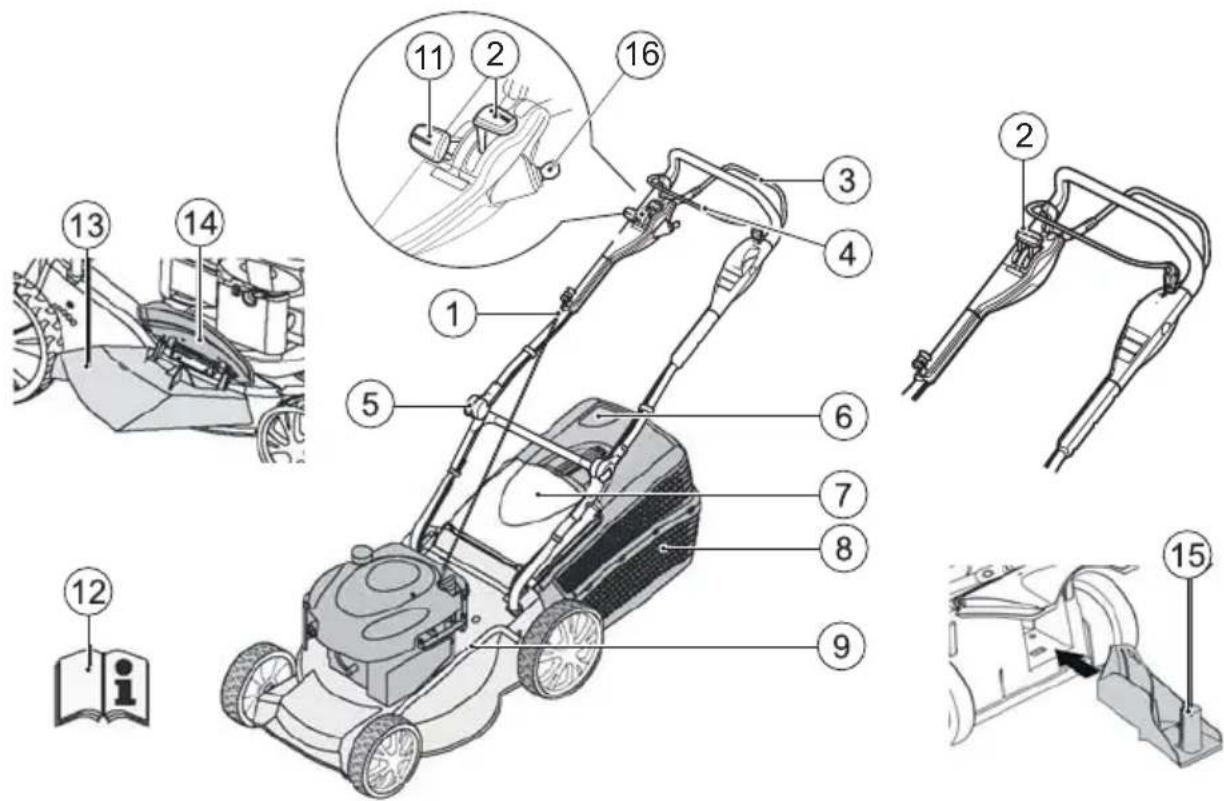

1 Linka startowa 9 Ustawienie wysokości cięcia*
2 Uruchomienie, zatrzymanie* 11 Przekładnia kombinowana*
3 Napęd kół* 12 Instrukcja obsługi
4 Uchwyt bezpieczeństwa 13 Wkładka wyrzutu*
5 Ergonomiczne ustawianie wysokości*	14	Osłona zamykająca*
6 Wskaźnik stanu napełnienia*	15	Zestaw do ściółki*
7 Osłona przeciwuderzeniowa*	16	Zapłon elektryczny start
8 Kosz do trawy*

Symbole na urządzeniu

	Uwaga!Szczególna ostrożność przy manipulacji.		Przed rozpoczęciem pracy przy mechanizmie tnącym zdjąć fajkę świecową!
	Przed uruchomieniem przeczytać instrukcję obsługi!
	Osoby trzecie nie mogą znajdować się w strefie zagrożenia!
	Ręce i nogi trzymać z dala od mechanizmu tnącego!
	Utrzymywać odpowiedni odstęp od stref zagrożenia.

Dodatkowe symbole dla urządzeń ze startem elektrycznym

Uwaga! Niebezpieczeństwo porażenia prądem.

Przewód połączeniowy trzymać z dala od noży.

Urządzenie należy przed przystąpieniem do prac konserwacyjnych lub w przypadku uszkodzenia kabla odłączyć od prądu.

Wskazówki bezpieczeństwa

Uwaga!

Urządzenie może być używane tylko w nienagannym stanie technicznym!

Uwaga - Niebezpieczeństwo urazu!

Instalacje zabezpieczające nie mogą być wyłączane!

Uwaga - Niebezpieczeństwo pożaru!

Zatankowanego urządzenia nie przechowywać w zamkniętych pomieszczeniach, w których opary benzyny mogłyby mieć styczność z ogniem lub iskrami!

Obszary wokół silnika wydechu, skrzynki na akumulator, zbiornika paliwa nie mogą być zabrudzone ściętą trawą, benzyną, olejem.

■ Osoby trzecie nie mogą znajdować się w strefie zagrożenia
■ Prowadzący urządzenie lub jego użytkownik są odpowiedzialni za wypadki z udziałem innych osób, a także ich mienie
■ Urządzenia nie mogą obsługiwać dzieci ani osoby nie zapoznane z niniejszą instrukcją obsługi
■ Przestrzegać przepisów dot. wieku minimalnego osoby obsługującej urządzenie
■ Nie wolno urządzenia obsługiwać będąc pod wpływem alkoholu, narkotyków lub lekarstw
■ Stosować odpowiednią odzież roboczą:

Długie spodnie
■ Mocne i przeciw poślizgowe buty
Ochrona słuchu

■ Przy pracy na pochyłościach

zawsze uważać na bezpieczne oparcie
ścinać trawę zawsze w poprzek pochyłości, nigdy z góry lub pod górę

nie ścinać trawy na pochyłościach powyżej 20° pochyłu
zachować szczególną ostrożność podczas wykonywania zwrotów

■ Pracować tylko przy świetle dziennym lub oświetleniu sztucznym
Części ciała i garderoby trzymać z dala od instalacji tnącej
■ przestrzegać lokalnych przepisów w zakresie godzin pracy
■ Nie pozostawiać urządzenia gotowego do pracy bez dozoru
■ Kosić tylko ostrym nożem
Nigdy nie użytkować urządzenia z uszkodzonymi osłonami/instalacjami bezpieczeństwa
Nigdy nie użytkować urządzenia bez w pełni zainstalowanych zabezpieczeń (np.: osłony przeciwuderzeniowej, instalacji wychwytywania ściętej trawy)
■ Przed każdym użyciem urządzenie sprawdzić pod kątem uszkodzeń, a przed kolejnym użyciem wymienić uszkodzone części
■ Wyłączyć silnik, odczekać do zatrzymania urządzenia i ściągnąć fajkę świecy

odchodząc od urządzenia

po wystąpieniu usterki
przed usunięciem blokady
■ przed usunięciem zatoru
■ po kontakcie z ciałami obcymi

- jeśli w urządzeniu wystąpią usterki i nietypowe wibracje

Należy sprawdzić kosiarkę pod kątem uszkodzeń oraz przeprowadzić niezbędne naprawy przed ponownym użyciem.

■ Nałożyć fajkę świecy i uruchomić silnik

po usunięciu usterki (patrz tabela usterek) i sprawdzeniu urządzenia
po oczyszczeniu urządzenia

■ Teren do koszenia dokładnie sprawdzić, usuwając wszystkie ciała obce
Należy zachować szczególną ostrożność przy zawracaniu kosiarką lub przyciąganiu jej do siebie
■ Nie kosić nad przeszkodami (np. gałęzie, korzenie drzew)

■ Ściętą trawę usuwać jedynie przy wyłączonym silniku
- Silnik/nóż wyłączyć także wtedy, kiedy przekracza się obszar inny niż przeznaczony do koszenia
Nigdy nie podnosić ani nie przenosić urządzenia przy włączonym silniku
Podczas napełniania benzyną czy olejem nie pić i nie jeść
■ Nie wdychać oparów benzyny
■ Prowadzić urządzenie w tempie pieszego
■ Przed użyciem zwrócić uwagę na stabilne osadzenie nakrętek, śrub i sworzni

Montaż

Przestrzegać dołączonej instrukcji montażu.

Uwaga!

Urządzenie może być używane jedynie po całkowitym złożeniu.

Tankowanie

Przed uruchomieniem kosiarkę należy zatankować.

Ostrzeżenie - Niebezpieczeństwo pożaru!

Benzyna i olej są w wysokim stopniu zapalne!

Zawsze przestrzegać dołączonej przez producenta instrukcji obsługi.

Środki pracy

	Benzyna Olej silnikowy
Rodzaj	zwykła /bezołowiowa	patrz wskazówkiproducentasilnika
Ilośćnapelnieniowa	patrz wskazówkiproducentasilnika	ok. 0,6 l

Bezpieczeństwo

Ostrzeżenie!

Nigdy nie pozostawiać na chodzie silnika w zamkniętych pomieszczeniach. Niebezpieczeństwo zatrucia!

■ Benzynę i olej przechowywać tylko w przeznaczonym do tego pojemniku
Napełniać i spuszczać benzynę i olej tylko przy zimnym silniku na wolnym powietrzu
■ Nie uzupełniać benzyny czy oleju podczas pracy silnika
■ Nie przepelniać zbiornika (benzyna rozszerza się)
■ Nie palić podczas tankowania
Nie otwierać zamknięcia zbiornika podczas pracy silnika lub gdy jest gorący
■ Uszkodzony zbiornik bądź jego zamknięcie wymienić
■ Korek wlewu zawsze mocno zamykać

- Jeśli wylała się benzyna: - nie uruchamiać silnika

■ unikać prób zapłonu

przeczyścić urządzenie

■ Jeśli wylat się olej silnikowy:

nie uruchamiać silnika

olej, który wydostał się z na zewnątrz, zbierać środkami wiążącymi olej lub ścierką, a następnie prawidłowo zutylizować

przeczyścić urządzenie

Starego oleju

■ nie wyrzucać z odpadkami

■ nie spuszczać do kanalizacji, ścieku czy na ziemię

Zaleca się oddanie przerobionego oleju w zamkniętym pojemniku do centrum utylizacji lub serwisu.

Napełnić benzyną

1. Odkręcić korek wlewu, położyć w czystym miejscu.
2. Napełniać benzyną przez lejek.
3. Mocno zakręcić korek wlewu i wyczyścić miejsce.

Napełnić olejem silnikowym

1. Odkręcić korek wlewu oleju i położyć go w czystym miejscu.
2. Napełniać olejem przez lejek.
3. Mocno zakręcić korek wlewu oleju i wyczyścić miejsce.

Uruchomienie

Uwaga!

Z luźnym, uszkodzonym lub zużytym mechanizmem tnącym lub częściami mocującymi urządzenie nie może być używane! Przed każdym uruchomieniem należy przeprowadzić kontrolę wzrokową urządzenia.

Symbol aparatu fotografi cznego na kolejnych stronach odnosi do rysunków, strona 4–7.

Ustawić wysokość cięcia

Uwaga - Niebezpieczeństwo urazu!

Wysokość cięcia ustawiać tylko przy wyłączonym silniku i nieruchomozym nożu.

• Zawsze ustawiać wszystkie koła na jednakową wysokość.
• Regulacja wysokości cięcia zależy od danego modelu.

Nastawa osi lub centralna (2)

1. Dźwignię otwierającą nacisnąć w bok i przytrzymać.
2. Dźwignię przesunąć w prawo lub w lewo, ustawiając na życzonej wysokości cięcia.
3. Dźwignię ponownie zakleszczyć.
4. Uważać na identyczne położenie wszystkich kół.

Koszenie z koszem na trawę

Uwaga - Niebezpieczeństwo urazu!

Kosz na trawę zakładać i ściagać tylko przy wyłączonym silniku i nieruchomoym nożu.

1. Podnieść osłonę przeciwuderzeniową i zawiesić kosz w uchwycie (6).

Wskaźnik stanu napełnienia

Wskazanie stanu napełnienia przesuwane jest w górę przez ciąg powietrza podczas koszenia (5a).

Kiedy kosz jest pełen, wskaźnik styka się z koszem (5b). Kosz musi zostać opróżniony.

Opróżnić kosz

1. Podnieść osłonę przeciwuderzeniową.
2. Wypiąć kosz i wysunąć do tyłu (6).
3. Opróżnić kosz.
4. Podnieść osłonę przeciwuderzeniową i ponownie zawiesić kosz w uchwycie (6).

Koszenie bez kosza na trawę

Uwaga!

Kosić tylko przy nieuszkodzonej sprężynie osłony przeciwuderzeniowej i bez kosza na skoszoną trawę.

Osłona przeciwuderzeniowa dociska do obudowy dzięki sile sprężyny. W ten sposób ścięta trawa wyrzucana jest z tyłu, w dół.

Ściółkowanie z zestawem do ściółki (opcja)

Przy ściółkowaniu skoszona trawa nie jest gromadzona, lecz pozostaje na trawniku. Ściółka chroni podłoże przed wyschnięciem i zaopatruje je w substancje odżywcze.

Najlepsze wyniki uzyskuje się poprzez regularne cięcie po ok. 2 cm. Tylko mjoda trawa z miękkimi liśćmi szybko butwieje.

■ Wysokość trawy przed ściółkowaniem: Maksymalnie 8 cm
■ Wysokość trawy po ściółkowaniu: Co najmniej 4 cm

Szybkość cięcia dopasować do ściółkowania, nie iść za szybko.

Stosowanie zestawu do ściółkowania

Uwaga - Niebezpieczeństwo urazu!

Zestaw zakładać i ściagać tylko przy wyłączonym silniku i nieruchomoym nożu.

1. Zdjąć kosz (6).
2. Podnieść osłonę przeciwuderzeniową i założyć zestaw w szybie wyrzutnika (7). Zamknięcie musi się zakleszczyć.

Jeśli zestaw się nie zakleszczy, może zostać wraz z nożem uszkodzony.

Zdejmowanie zestawu

1. Podnieść osłonę przeciwuderzeniową.
2. Odkręcić zamknięcie na zestawie (8/1).
3. Wyciągnąć zestaw (8/2).

Koszenie z wyrzutnikiem bocznym (opcja)

Uwaga - Niebezpieczeństwo urazu!

Wyrzutnik boczny zakładać i ściagać tylko przy wyłączonym silniku i nieruchomoym nożu.

Założyć wyrzutnik boczny

1. Zdjąć kosz i założyć zestaw do ściółkowania.
2. Podnieść osłonę do wyrzutnika bocznego i przytrzymać (1/1).
3. Założyć boczny kanał wyrzutowy (9/2).
4. Ostone powoli zamknąć. Ostona chroni kanał boczny przed wypadnięciem.

Zdjąć wyrzutnik boczny

1. Podnieść osłonę do wyrzutnika bocznego i przytrzymać (9/1).
2. Wyciągnąć wyrzutnik boczny i zamknąć osłone (9/2).

Ustawianie wysokości rękojeści (opcja)

Nastawianie zacisków

1. Przytrzymać dźwigar i odkręcić obydwa zaciski (10).
2. Osadzić dźwigar we właściwej pozycji
3. Zamknąć zaciski.

Uruchomić silnik

Uwaga - Niebezpieczeństwo urazu!

Nigdy nie pozostawiać na chodzie silnika w zamkniętych pomieszczeniach.

Uwaga - Niebezpieczeństwo urazu!

Nie przechylac urządzenia podczas startu.

- Silnik uruchamiać tylko przy założonym nożu (nóż służy jako masa zamachowa)

• Podczas startu na ciepłym silniku NIE używać funkcji Choke lub przycisku Primer
• Nie zmieniać ustawień regulatora w silniku

Nie uruchamiać urządzenia, jeśli kanał wyrzutowy nie jest osłonięty przez jedną z poniżej wyszczególnionych części:

Kosz na trawę
Osłona przeciwuderzeniowa
Zestaw do ściółkowania

■ Przycisk startera używać z wyjątkową ostrożnością, zgodnie ze wskazówkami producenta
■ Przestrzegać odpowiedniej odległości stóp od urządzenia tnącego
■ Urządzenie włączać w niskiej trawie

Uruchamianie ręczne

ze zdalnym sterowaniem gazem, z funkcją Choke

1. Dźwignię gazu ustawić w pozycji max | N (01/1).
2. Pociągnąć uchwyt bezpieczeństwa do dźwigara i przytrzymać (16) – uchwyt bezpieczeństwa nie zakleszczy się.
3. Pociągnąć szybko linkę startową i potem wolno pozwolić na jej ponowne zrolowanie się (17).
4. Po rozgrzaniu silnika (ok. 15–20 sekund) ustawić Choke w pozycji pomiędzy min i max.

ze zdalnym sterowaniem gazem, bez Primer/Choke

1. Dźwignię gazu ustawić w pozycji max (12/1).
2. Uchwyt bezpieczeństwa przyciągnąć do dźwigara i przytrzymać (16) - uchwyt bezpieczeństwa nie zakleszczy się.
3. Pociągnąć szybko linkę startową i potem wolno pozwolić na jej ponowne zrolowanie się (17).
4. Po rozgrzaniu silnika (ok. 15–20 sekund) ustawić Choke w pozycji pomiędzy min i max.

Uruchamianie ręczne

bez zdalnego sterowania gazem, z funkcją Choke

Choke (ssanie) Wł. Wył.

1. Choke ustawić na pozycji 10(13/1).
2. Uchwyt bezpieczeństwa przyciągnąć do dźwigara i przytrzymać (17) – uchwyt bezpieczeństwa nie zakleszcza się.
3. Pociągnąć szybko linkę startową i potem wolno pozwolić na jej ponowne zrolowanie się (18).
4. Po rozgrzaniu silnika (ok. 15–20 sekund) ustawić Choke w pozycji 2 (13/2).

Silnik posiada ustawienie stałej pozycji otwarcia przepustnicy (gazu). Regulacja obrotów silnika nie jest możliwa.

bez zdalnego sterowania gazem, z funkcją Primer (16)

1. Przycisk pompowania paliwa nacisnąć 3x, w odstępie ok. 2 sekund (16). W temperaturach poniżej 10 °C przycisk Primer nacisnąć 5x.
2. Pociągnąć uchwyt bezpieczeństwa do dźwigara i przytrzymać (17) – uchwyt bezpieczeństwa nie zakleszczy się.
3. Pociągnąć szybko linkę startową i potem wolno pozwolić na jej ponowne zrolowanie się (18).

Silnik posiada ustawienie stałej pozycji otwarcia przepustnicy (gazu). Regulacja obrotów silnika nie jest możliwa.

bez zdalnego sterowania gazem, bez Primer/Choke

1. Pociągnąć uchwyt bezpieczeństwa do dźwigara i przytrzymać (17) – uchwyt bezpieczeństwa nie zakleszczy się.
2. Pociągnąć szybko linkę startową i potem wolno pozwolić na jej ponowne zrolowanie się (18).
   Silnik posiada ustawienie stałej pozycji otwarcia przepustnicy (gazu). Regulacja obrotów silnika nie jest możliwa.

ze zdalnym sterowania gazem, z funkcją Primer (16)

1. Dźwignię gazu ustawić w pozycji max (☐ 12/1).
2. Przycisk pompowania paliwa nacisnąć 3x, w odstępie ok. 2 sekund (c15). W temperaturach poniżej 10 °C przycisk Primer nacisnąć 5x.
3. Uchwyt bezpieczeństwa przyciągnąć do dźwigara i przytrzymać (16) - uchwyt bezpieczeństwa nie zakleszcza się.
4. Pociągnąć szybko linkę startową i potem wolno pozwolić na jej ponowne zrolowanie się (17).
5. Jak tylko silnik zacznie pracować, dźwignię gazu ustawić w pozycji pomiędzy min i max.

Elektryczne uruchomienie (opcja)

Elektryczny start bez Primer/Choke (13)

1. Dźwignię gazu ustawić w pozycji „START“ (13/1).
2. Pociągnąć uchwyt bezpieczeństwa do dźwigara i przytrzymać (16) – uchwyt bezpieczeństwa nie zakleszczy się
3. Kluczyk zapłonowy obrócić w pozycję całkowicie po prawej stronie (18).
4. Jak tylko silnik się uruchomi, puścić kluczyk (wskoczy ponownie na pozycję „0“).
5. Jak tylko silnik zacznie pracować, dźwignię gazu ustawić w pozycję pomiędzy max i max.

Wyłączyć silnik

Urządzenie bez sprzęgła noża

1. Dźwignię gazu ustawić w pozycji min (12/2).
2. Puścić uchwyt bezpieczeństwa (22).
3. Silnik wyłącza się.

Uwaga ciężkie urazy cięte!

Silnik może mieć dobieg. Po wyłączeniu upewnić się, że silnik stoi.

Napęd kół (opcja) (20)

Uwaga!

Przekładnie załączać tylko przy chodzącym silniku.

Włączyć napęd kół.

1. Uchwyt załączania przekładni docisnąć do dźwigara i przytrzymać (19) – Uchwyt nie zakleszczy się.
2. Napęd kół zostaje włączony.

Wyłączanie napędu kół

1. Puścić uchwyt załączania przekładni (21).
2. Napęd kół zostaje wyłączony.

Przekładnia kombinowana (Speed Control) (opcja)

Przy pomocy przekładni kombinowanej możliwa jest stopniowa zmiana prędkości jazdy kosiarki.

Uwaga!

Dźwigni używać tylko przy chodzącym silniku. Użycie w czasie, gdy silnik nie pracuje, może uszkodzić mechanizm napędowy.

Aby zwiększyć prędkość, dźwignię (20) pociągnąć w kierunku (20/2)
Aby zmniejszyć prędkość, dźwignię (20) pociągnąć w kierunku (20/1)

Prędkość jazdy kosiarki należy zawsze dopasować do aktualnego stanu podłoża i trawnika.

Przeglądy i konserwacja

Uwaga - Niebezpieczeństwo urazu!

• Przed wszystkimi pracami konserwacyjnymi zawsze wyłączać silnik i zdejmować fajkę ze świecy.
• Silnik może mieć dobieg. Po wyłączeniu upewnić się, że silnik stoi.
• Przed wszelkimi pracami naprawy i konserwacji przy ostrzu tnącym należy zawsze zakładać rękawice robocze!

Instalację wychwytującą trawę należy regularnie sprawdzać pod kątem prawidłowości funkcjonowania i zużycia

■ Urządzenie należy wyczyścić po każdym użyciu

Nie spryskiwać urządzenia wodą. Woda mogłaby spowodować usterki (zapłon, gaźnik)

■ Nóż kontrolować regularnie pod kątem uszkodzeń

■ Zawsze wymieniać uszkodzone tłumiki

Pochylić kosiarkę

W zależności od producenta silnika:

■ gaźnik /filtr powietrza musi pokazywać kierunek do góry (23)
■ świeca zapłonowa pokazywać kierunek do góry (24)

Przestrzegać instrukcji obsługi producenta silnika!

Wymiana/szlifowanie noża

■ Tępy lub uszkodzony nóż ostrzyć/wymieniać jedynie w autoryzowanym warsztacie
■ Naostrzone noże muszą zostać wyważone

Uwaga!

Nie stosować noży niewyważonych, gdyż może to prowadzić do wibracji i uszkodzić kosiarkę.

Ładowanie akumulatora (opcja)

Akumulator jest bezobsługowy i w normalnych warunkach ładowany przez kosiarkę.

W przypadkach szczególnych akumulator ładowany jest przez użytkownika:

■ Przed pierwszym uruchomieniem kosiarki

■ Przy rozładowaniu, przed przerwą zimową lub dłuższymi okresami postoju (> 6 miesięcy)

Ładowanie:

1. Wyciągnąć ładowarkę ze skrzyni akumulatorowej.
2. Rozłączyć przewód akumulatora do silnika (25).
3. Połączyć przewód akumulatora z przewodem ładowarki (26).
4. Podłączyć ładowarkę do sieci elektrycznej. Napięcie sieci musi być zgodne z napięciem znamionowym ładowarki.

Okres ładowania wynosi ok. 36 godzin.

Stosować tylko dostarczona, oryginalną ładowarkę.

Uwaga!

• Akumulator ładować jedynie w suchych, dobrze wentylowanych pomieszczeniach.
• Nie uruchamiać kosiarki w czasie ładowania akumulatora.

Konserwacja silnika

Wymiana oleju silnikowego

1. Do odbioru oleju używać stosownych pojemników.
2. Olej spuścić całkowicie lub odessać poprzez otwór napełniania olejem.

Przerobiony olej silnikowy utylizować przyjaźnie dla środowiska naturalnego!

Zaleca się oddanie przerobionego oleju w zamkniętym pojemniku do centrum utylizacji lub serwisu.

Starego oleju

• nie wyrzucać z odpadkami
• nie wlewać do kanalizacji lub odpływu
• nie wylewać do ziemi

Wymiana fi Itra powietrza

■ Przestrzegać wskazówek producenta silnika.

Wymiana świecy zapłonowej

■ Przestrzegać wskazówek producenta silnika.

Napęd kół (opcja)

Ustawianie cięgna Bowdena

Jeśli przy pracującym silniku napęd kół nie daje się włączyć- lub wyłączyć, odpowiednie cięgno Bowdena musi zostać wyregulowane.

Uwaga!

Ciegno Bowdena ustawiać tylko na wyłączonym silniku.

1. Obrócić nastawnikiem cięgna w kierunku strzałki (27).
2. Aby sprawdzić regulację, włączyć silnik i załączyć napęd kół.
3. Jeśli napęd kół dalej nie będzie działać, należy oddać kosiarkę do serwisu lub autoryzowanego warsztatu.

Nasmarowanie zębnika

■ Zębnik na wale smarować od czasu do czasu przy pomocy oleju w spray'u

Przekładnia napędu kół jest bezobsługowa.

Składowanie

Uwaga - Niebezpieczeństwo eksplozji!

Nie przechowywać urządzenia w pobliżu źródeł płomieni lub ciepła.

■ Pozostawić silnik do wychłodzenia
Aby zaoszczędzić miejsca podczas składowania, złożyć dźwigar (28)
■ Proszę składować urządzenie w miejscu suchym i niedostępnym dla dzieci i osób nieupoważnionych
■ Akumulator składować w temperaturach powyżej zera
■ Akumulator ładować od czasu do czasu
■ Opróżnić zbiornik na benzynę
■ Ściągnąć fajkę świecy

Naprawa

Naprawy może wykonywać jedynie serwis lub autoryzowany warsztat naprawczy.

Utylizacja

Zużytych urządzeń, baterii lub akumulatorów nie wyrzucać do śmietnika!

Opakowanie, urządzenie i wyposażenie są wykonane z materiałów podlegających recyklingowi i należy je utylizować.

Czynności do wykonania w przypadku usterek

Uwaga!

Noż i wał silnika nie dają się ustawić.

Usterka Rozwiązanie
Silnik nie uruchamia się	▪ Napełnić benzyną▪ Ustawić dźwignię gazu na „Start“▪ Włączyć Choke (ssanie)▪ Docisnąć pałąk do uchwytu▪ Sprawdzić świece zapłonowe, ew. wymienić▪ Przeczyścić wentylator▪ Obrócić nożem kosiarki▪ Doładować akumulator▪ Zaczynać na skoszonej powierzchni
Spada sprawność silnika	▪ Skorygować wysokość cięcia▪ Naostrzyć/wymienić nóż▪ Wyczyścić kanał wyrzutowy/obudowę▪ Przeczyścić wentylator▪ Zmniejszyć prędkość roboczą
Nieczyste cięcie	▪ Naostrzyć/wymienić nóż▪ Skorygować wysokość cięcia
Kosz nie wypełnia się prawidłowo	▪ Skorygować wysokość cięcia▪ Pozostawić trawę do wysuszenia▪ Naostrzyć/wymienić nóż▪ Przeczyścić siatkę kosza▪ Wyczyścić kanał wyrzutowy/obudowę
Nie działa napęd kół	▪ Doregulować cięgno Bowdena▪ Uszkodzony pasek klinowy▪ Oddać do warsztatu serwisowego▪ Brud w napędzie kół, zdjąć pasek i przekładnię▪ Biegi jałowe (zębnik na wale napędowym) spryskać olejem
Nie obracają się koła przy włączonej przekładni	▪ Dokręcić śruby kół▪ Uszkodzona piasta koła▪ Uszkodzony pasek klinowy▪ Oddać do warsztatu serwisowego
Urządzenie wibruje nienaturalnie	▪ Sprawdzić nóż

Przy uszkodzeniach niepodanych w tej tabeli lub takich, których samodzielnie nie można usunąć, należy zwrócić się do odpowiedniego serwisu.

■ Zawsze niezbędny jest fachowy przegląd:

po wjechaniu na przeszkodę
■ przy nagłym wyłączeniu się silnika
■ przy uszkodzonej przekładni
■ przy uszkodzonym pasku klinowym

■ przy wygiętym nożu

■ przy zgiętym wale silnika

Deklaracja zgodności EWG

■ patrz instrukcja montażu

Gwarancja

Ewentualne wady materiałowe lub produkcyjne urządzenia usuwane są w przepisowym okresie gwarancyjnym poprzez naprawę lub wymianę, wg wyboru producenta. Okres gwarancji określany jest według przepisów kraju zakupu.

Gwarancja przysługuje tylko wtedy gdy: Gwarancja wygasa gdy:

■ Nie obchodzono się odpowiednio z urządzeniem

■ Nie przestrzegano instrukcji obsługi

■ Nie stosowano oryginalnych części zamiennych

■ Próbowano urządzenie naprawiać

■ Dokonywano zmian technicznych w urządzeniu

■ Stosowano urządzenie niezgodnie z przeznaczeniem (np. zastosowanie przemysłowe lub komunalne)

Gwarancja nie obejmuje:

■ Uszkodzeń lakieru wynikłych z normalnego zużycia
Części eksploatacyjnych, oznaczonych w wykazie XXXXXX (X) w ramkach
■ Spalonych silników – dla nich obowiązują odrębne postanowienia gwarancyjne producenta silnika

W przypadku konieczności korzystania z gwarancji należy się zwrócić do sprzedawcy lub autoryzowanej placówki serwisowej z niniejszą deklaracją gwarancji i dowodem zakupu. Udzielenie gwarancji nie ma wpływu na prawne możliwości roszczeń nabywcy względem sprzedawcy.

K této příručce

Pomoc pri poruchách 162

Záruka 163

■ mimoriadna opatrnost' pri otáčaní

Paverskite žoliapjovę
