Produkttyp	Dampfreiniger mit abnehmbarem Wassertank
Marke	Kärcher
Modell	SC 4 Deluxe EasyFix Premium
Abmessungen (L × B × H)	400 × 270 × 300 mm
Gewicht (ohne Zubehör)	6,8 kg
Stromversorgung	220-240 V ~ 50 Hz
Heizleistung	2200 W
Maximaler Betriebsdruck	0,4 MPa
Aufheizzeit	ca. 3 Minuten
Kontinuierliche Verdampfung	60 g/min
Max. Dampfstoß	150 g/min
Wassertankkapazität	1,3 L
Dampfkesselkapazität	0,5 L
Schutzart	IPX4
Schutzklasse	I
Bodendüsentyp	EasyFix
Mitgeliefertes Zubehör	Stahldüse, kleine und große Rundbürste, Powerdüse, Fugenbürste, Handsauger, Mikrofasertuch, Verlängerungsrohre, Mikrofasermopp, Teppichgleiter
Sicherheit	Sicherheitsthermostat, Kesselthermostat, Wartungsverschluss mit Sicherheitsventil, Kindersicherung am Dampfhebel
Sonderfunktionen	Dampfregulierung (3 Stufen), Kesselentleerung im CLE-Modus, Entkalkung alle 50 bis 100 Befüllungen je nach Wasserhärte empfohlen
Wartung	Kesselspülung alle 10 Befüllungen, Entkalkung mit KÄRCHER-Mittel, Waschen der Mopps bei max. 60°C ohne Weichspüler
Ersatzteile und Reparierbarkeit	Originalzubehör und Ersatzteile erhältlich auf www.kaercher.com, autorisierter Kundendienst
Garantie	Je nach Landesbedingungen, Herstellungsfehler gegen Vorlage der Rechnung abgedeckt

Häufig gestellte Fragen - SC 4 Deluxe EasyFix Premium Kärcher

Wie fülle ich den Wassertank?

Der Wassertank kann durch senkrechtes Hochziehen entnommen oder direkt am Gerät über die Einfüllöffnung befüllt werden. Verwenden Sie Trinkwasser oder eine Mischung mit maximal 50% destilliertem Wasser. Kein reines destilliertes Wasser, Kondenswasser, Regenwasser, Reinigungsmittel oder Duftstoffe verwenden.

Wie starte ich das Gerät?

Stellen Sie das Gerät auf eine stabile Oberfläche, schließen Sie das Netzkabel an, drehen Sie den Wahlschalter von der Position OFF in den Dampfeinstellbereich. Die LED-Leiste leuchtet rot und wechselt nach ca. 3 Minuten auf grün: Das Gerät ist bereit. Betätigen Sie den Dampfhebel, um Dampf abzugeben.

Wie stelle ich die Dampfmenge ein?

Der Dampfmengenregler hat drei Positionen: minimal, mittel und maximal. Drehen Sie den Regler auf die gewünschte Position und betätigen Sie dann den Dampfhebel. Richten Sie vor der Reinigung den Dampfgriff auf ein Tuch, bis der Dampf gleichmäßig strömt.

Was tun, wenn die LED-Anzeige schnell rot blinkt?

Dies zeigt an, dass der Wassertank leer oder nicht ausreichend gefüllt ist. Füllen Sie den Wassertank mit Trinkwasser oder einer Mischung mit maximal 50% destilliertem Wasser. Es ertönt auch ein akustisches Signal.

Wie entkalke ich den Dampfkessel?

Schalten Sie das Gerät aus und lassen Sie es abkühlen. Leeren Sie den Wassertank, öffnen Sie den Wartungsverschluss mit einem Verlängerungsrohr und entleeren Sie den Kessel. Verwenden Sie das Entkalkungsmittel KÄRCHER: 1 Dosis auf 0,5 L Wasser. In den Kessel geben, 8 Stunden einwirken lassen, entleeren und 2-3 Mal mit kaltem Wasser spülen. Verschließen Sie den Wartungsverschluss.

Kann das Gerät auf Teppichen verwendet werden?

Ja, mit dem mitgelieferten Teppichgleiter. Befestigen Sie den Mopp auf der Bodendüse und klicken Sie den Gleiter ein. Verwenden Sie die niedrige Dampfstufe, sprühen Sie nicht länger als 5 Sekunden an derselben Stelle. Überprüfen Sie die Teppichbeständigkeit an einer verdeckten Stelle vor der Verwendung. Nicht auf dicken Teppichen verwenden.

Wie reinige ich Glasflächen?

Verwenden Sie den Handsauger mit dem Mikrofasertuch. Richten Sie den Dampfstrahl nicht direkt auf die Fensterrahmenfugen. Bei Kälte die Scheibe durch leichtes Bedampfen der gesamten Fläche vorwärmen. Entfernen Sie Wasser mit einem Abzieher oder trocknen Sie es ab.

Was tun, wenn der Dampfhebel blockiert ist?

Die Kindersicherung ist wahrscheinlich aktiviert. Schieben Sie die Sicherheitsverriegelung nach vorne, um den Dampfhebel zu entriegeln. Wenn das Problem weiterhin besteht, überprüfen Sie, ob das Gerät unter Druck steht.

Welches Wasser wird empfohlen?

Verwenden Sie Trinkwasser aus dem Wasserhahn oder eine Mischung mit maximal 50% destilliertem Wasser. Kein reines destilliertes Wasser, Kondenswasser aus dem Trockner, Regenwasser, Reinigungsmittel oder Duftstoffe. Zu hartes Wasser kann die Düsen verstopfen.

Wie pflege ich die Textilzubehörteile?

Die Mopps und Mikrofasertücher können bei max. 60°C in der Maschine gewaschen werden. Keinen Weichspüler verwenden, um die Saugfähigkeit zu erhalten. Nicht im Trockner trocknen.

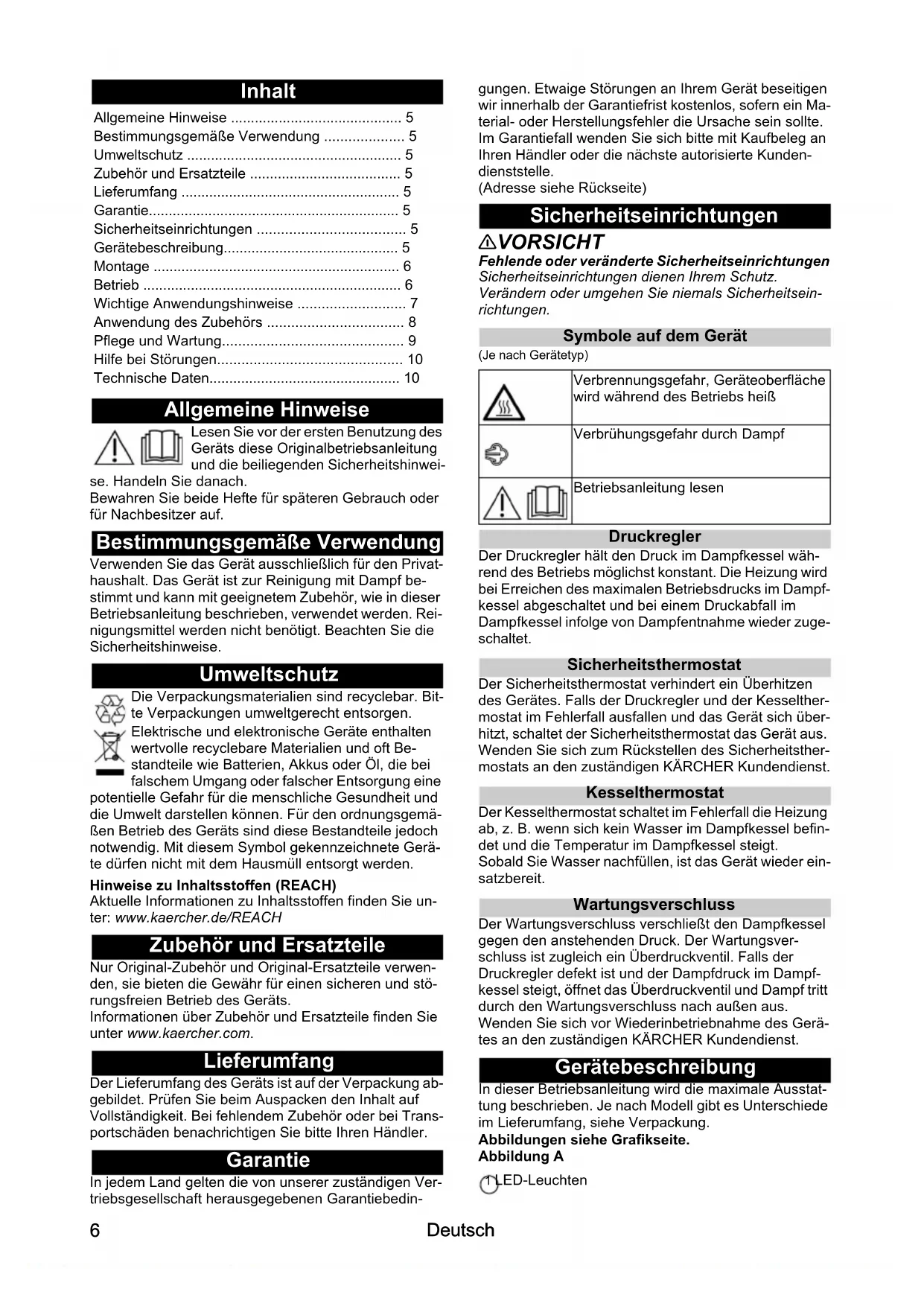

BEDIENUNGSANLEITUNG SC 4 Deluxe EasyFix Premium Kärcher

Allgemeine Hinweise 5

Bestimmungsgemäße Verwendung 5

Umweltschutz 5

Zubehör und Ersatzteile 5

Lieferumfang 5

Garantie 5

Sicherheitseinrichtungen 5

Gerätebeschreibung 5

Montage 6

Betrieb 6

Wichtige Anwendungshinweise 7

Anwendung des Zubehörs 8

Pflege und Wartung 9

Hilfe bei Störungen 10

Technische Daten 10

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise.

Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich für den Privathaushalt. Das Gerät ist zur Reinigung mit Dampf bestimmt und kann mit geeignetem Zubehör, wie in dieser Betriebsanleitung beschrieben, verwendet werden. Reinigungsmittel werden nicht benötigt. Beachten Sie die Sicherheitshinweise.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen.

Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundenstelle.

(Adresse siehe Rückseite)

Sicherheitseinrichtungen

△VORSICHT

Fehlende oder veränderte Sicherheitseinrichtungen Sicherheitseinrichtungen dienen Ihrem Schutz. Verändern oder umgehen Sie niemals Sicherheitseinrichtungen.

Symbole auf dem Gerät

(Je nach Gerätetyp)

	Verbrennungsgefahr, Geräteoberfläche wird während des Betriebs besteht
	Verbrühungsgefahr durch Dampf
	Betriebsanleitunglesen

Druckregler

Der Druckregler hält den Druck im Dampfkessel während des Betriebs möglichst konstant. Die Heizung wird bei Erreichen des maximalen Betriebsdrucks im Dampfkessel abgeschaltet und bei einem Druckabfall im Dampfkessel infolge von Dampfentnahme wieder zugeschaltet.

Sicherheitsthermostat

Der Sicherheitsthermostat verhindert ein Überhitzen des Gerätes. Falls der Druckregler und der Kesselthermostat im Fehlerfall ausfallen und das Gerät sich überhitzt, schaltet der Sicherheitsthermostat das Gerät aus. Wenden Sie sich zum Rückstellen des Sicherheitsthermostats an den zuständigen KÄRCHER Kundendienst.

Kesselthermostat

Der Kesselthermostat schaltet im Fehlerfall die Heizung ab, z. B. wenn sich kein Wasser im Dampfkessel befindet und die Temperatur im Dampfkessel steigt. Sobald Sie Wasser nachfüllen, ist das Gerät wieder einsatzbereit.

Wartungsverschluss

Der Wartungsverschluss verschließt den Dampfkessel gegen den anstehenden Druck. Der Wartungsverschluss ist zugleich ein Überdruckventil. Falls der Druckregler defekt ist und der Dampfdruck im Dampfkessel steigt, öffnet das Überdruckventil und Dampf tritt durch den Wartungsverschluss nach außen aus.

Wenden Sie sich vor Wiederinbetriebnahme des Gerätes an den zuständigen KÄRCHER Kundendienst.

Gerätebeschreibung

In dieser Betriebsanleitung wird die maximale Ausstattung beschrieben. Je nach Modell gibt es Unterschiede im Lieferumfang, siehe Verpackung.

Abbildungen siehe Grafikseite.

Abbildung A

LED-Leuchten

② Wahlschalter ③ Zubehörfach ④ Tragegriff ⑤ Wassertank ⑥ Netzanschlussleitung mit Netzstecker ⑦ Anzeige - Position OFF ⑧ Minimale Dampfstufe ⑨ Mittlere Dampfstufe ⑩ Maximale Dampfstufe ⑪ Wartungsverschluss ⑫ Parkhalterung für Bodendüse ⑬ Lenkrolle ⑭ Dampfpistole ⑮ Dampfhebel ⑯ Entriegelungstaste ⑰ Kindersicherung ⑱ Dampfschlauch ⑲ Punktstrahldüse ⑳ Rundbürste Klein ㉑ Rundbürste groß ㉒ Powerdüse ㉓ Fugenbürste ㉔ Handdüse ㉕ Mikrofaserüberzug für Handdüse ㉖ Verlängerungsrohre (2 Stück) ㉗ Entriegelungstaste ㉘ Bodendüse ㉙ Klettverbindung ㉚ Mikrofaserbodentuch (1 Stück) ㉛ Mikrofaserbodentuch (2 Stück) ㉜ Teppichgleiter SC 4 Deluxe EasyFix Premium

Montage

Zubehör montieren

1. Das offene Ende des Zubehörs auf die Dampfpistole schieben, bis die Entriegelungstaste der Dampfpistole einrastet.

Abbildung F

1. Das offene Ende des Zubehörs auf die Punktstrahldüse schieben.

Abbildung G

1. Die Verlängerungsrohre mit der Dampfpistole verbinden.

a Das erste Verlängerungsrohr auf die Dampfpistole schieben, bis die Entriegelungstaste der Dampfpistole einrastet.

Das Verbindungsrohr ist verbunden.

b Das zweite Verlängerungsrohr auf das

1. Verlängerungsrohr schieben.

Die Verbindungsrohre sind verbunden.

Abbildung H

1. Das Zubehör und/oder die Bodendüse auf das freie Ende des Verlängerungsrohrs schieben.

Abbildung I

Das Zubehör ist verbunden.

Zubehör trennen

1. Die Kindersicherung zurückschieben.

Der Dampfhebel ist gesperrt.

1. Die Entriegelungstaste drücken und die Teile auseinanderziehen.

Abbildung N

Betrieb

Wasser einfüllen

Der Wassertank kann jederzeit zum Befüllen abgenommen oder direkt am Gerät befüllt werden.

ACHTUNG

Schaden am Gerät

Durch ungeeignetes Wasser können die Düsen verstopfen bzw. die Wasserstandsanzeige beschädigt werden.

Füllen Sie kein reines destilliertes Wasser ein. Verwenden Sie maximal 50 % destilliertes Wasser gemischt mit Leitungswasser.

Füllen Sie kein Kondenswasser aus dem Wäschetrockner ein.

Füllen Sie kein gesammeltes Regenwasser ein.

Füllen Sie keine Reinigungsmittel oder andere Zusätze (z. B. Düfte) ein.

Wassertank zum Befüllen abnehmen

1. Den Wassertank senkrecht nach oben ziehen.

Abbildung B

1. Den Wassertank senkrecht mit Leitungswasser oder einer Mischung aus Leitungswasser und höchstens 50 % destilliertem Wasser füllen.
2. Den Wassertank einsetzen und nach unten drücken, bis er einrastet.

Wassertank direkt am Gerät füllen

1. Leitungswasser oder eine Mischung aus Leitungswasser und höchstens 50 % destilliertem Wasser aus einem Gefäß in die Einfüllöffnung des Wassertanks füllen.

Abbildung C

Gerät einschalten

Hinweis

Befindet sich kein oder zu wenig Wasser im Dampfkessel, läuft die Wasserpumpe an und fördert Wasser vom Wassertank in den Dampfkessel. Der Füllvorgang kann mehrere Minuten dauern.

Hinweis

Das Gerät schließt alle 60 Sekunden kurzzeitig das Ventil, bzw. ist ein leises Klicken zu hören. Das Schließen verhindert, dass sich das Ventil festsetzt. Der Dampfaustrag wird dadurch nicht beeinträchtigt.

1. Das Gerät auf festen Untergrund stellen.
2. Den Netzstecker in eine Steckdose stecken.
3. Den Wahlschalter aus der Stellung OFF in den Dampfeinstellungsbereich drehen.

Abbildung D

Die LED-Leiste leuchtet rot und gehen langsam aus.

1. Nach ca. 3 Minuten leuchtet die LED-Leuchte konstant grün. Das Gerät ist einsatzbereit.

1. Den Dampfhebel drücken.

Dampf entweicht.

Dampfmenge regeln

Die ausströmende Dampfmenge wird über den Wahlschalter für die Dampfmenge geregelt. Der Wahlschalter hat drei Stellungen.

	Maximale Dampfmenge
	Mittlere Dampfmenge
	Minimale Dampfmenge

1. Den Wahlschalter für die Dampfmenge auf die gewünschte Dampfmenge stellen.
2. Den Dampfhebel drücken.
3. Vor dem Reinigen die Dampfpistole auf ein Tuch richten, bis der Dampf gleichmäßig ausströmt.

Wasser nachfüllen

Ist nicht genügend Wasser im Wassertank, blinkt die LED-Leuchte schnell rot und ein Signalton ertönt.

Hinweis

Die Wasserpumpe füllt den Dampfkessel in Intervallen. Ist die Befüllung erfolgreich, blinkt das LED-Licht schnell rot.

Hinweis

Befindet sich kein oder zu wenig Wasser im Dampfkessel, läuft die Wasserpumpe an und fördert Wasser vom Wassertank in den Dampfkessel. Der Füllvorgang kann mehrere Minuten dauern.

ACHTUNG

Schaden am Gerät

Durch ungeeignetes Wasser können die Düsen verstopfen bzw. die Wasserstandsanzeige beschädigt werden.

Füllen Sie kein reines destilliertes Wasser ein. Verwenden Sie maximal 50 % destilliertes Wasser vermischt mit Leitungswasser.

Füllen Sie kein Kondenswasser aus dem Wäschetrockner ein.

Füllen Sie kein gesammeltes Regenwasser ein.

Füllen Sie keine Reinigungsmittel oder andere Zusätze (z. B. Düfte) ein.

1. Den Wassertank mit Leitungswasser oder einer Mischung aus Leitungswasser und höchstens 50 % destilliertem Wasser füllen. Das Gerät ist einsatzbereit.

Gerät ausschalten

1. Den Geräteschalter auf „OFF“ stellen.

Abbildung L

Das Gerät ist ausgeschaltet.

1. Den Dampfhebel drücken, bis kein Dampf mehr austritt.

Abbildung M

Der Dampfkessel ist drucklos.

1. Die Kindersicherung zurückschieben. Der Dampfhebel ist gesperrt.
2. Den Netzstecker aus der Steckdose ziehen.
3. Den Wassertank leeren.

Den Dampfkessel des Geräts nach jeder zehnten Füllung des Tanks ausspülen.

1. Das Gerät ausschalten, siehe Kapitel Gerät ausschalten.
2. Das Gerät abkühlen lassen.
3. Den Wassertank leeren.
4. Das Zubehör aus dem Zubehörfach nehmen.
5. Den Wartungsverschluss öffnen. Dazu das offene Ende eines Verlängerungsrohrs auf den Wartungsverschluss aufsetzen, in die Führung einrasten und aufdrehen.

Abbildung R

1. Den Dampfkessel mit Wasser füllen und kräftig hin und her schwenken. Dadurch werden Kalkrückstände, die sich auf dem Boden des Dampfkessels abgelagert haben, freigesetzt.
2. Das Wasser vollständig aus dem Dampfkessel ablassen.

Abbildung S

Dampfkessel leeren

Das Wasser im Boiler kann durch den CLE-Modus entleert werden:

1. Den Wassertank abnehmen.
2. Das Gerät einschalten.
3. Den Dampfschalter 3 Mal drücken, bis die LED-Leuchte grün blinkt und ein langer Piepton ertönt.
4. Der Dampf ist so lange verfügbar, bis kein Wasser mehr im Dampfkessel ist.

Gerät aufbewahren

1. Die Verlängerungsrohre in die großen Halter für Zubehör stecken.
2. Eine Handdüse und eine Punktstrahldüse auf je 1 Verlängerungsrohr stecken.
3. Die große Rundbürste an der Punktstrahldüse befestigen.
4. Bodendüse in die Parkhalterung einhängen. Abbildung O
5. Das Kabel aufwickeln und im Zubehörfach verstauen.

Abbildung Q

1. Den Dampfschlauch aufwickeln und im Zubehörfach verstauen.

Abbildung P

1. Die kleine Rundbürste und die Fugenbürste im Zubehörfach verstauen.
2. Das Gerät an einem trockenen und frostsicheren Ort lagern.

Wichtige Anwendungshinweise

Bodenflächen reinigen

Wir empfehlen, den Boden vor dem Einsatz des Geräts zu kehren oder zu saugen. So wird der Boden bereits vor der Feuchtreinigung von Schmutz und losen Partikeln befreit.

Auffrischen von Textilien

Vor einer Behandlung mit dem Gerät immer die Verträglichkeit der Textilien an verdeckter Stelle prüfen: Textilien eindampfen, trocknen lassen und anschließend auf Farb- oder Formveränderung prüfen.

Beschichtete oder lackierte Oberflächen

reinigen

ACHTUNG

Beschädigte Oberflächen

Dampf kann Wachs, Möbelpolitur, Kunststoffbeschichtungen oder Farbe und den Umleimer von Kanten lösen.

Richten Sie den Dampf nicht auf verleimte Kanten, da sich der Umleimer lösen könnte.

Verwenden Sie das Gerät nicht zum Reinigen von unversiegelten Holz- oder Parkettböden.

Verwenden Sie das Gerät nicht zum Reinigen von lackierten oder kunststoffbeschichteten Oberflächen wie z. B. Küchen- und Wohnmöbeln, Türen oder Parkett.

1. Zur Reinigung dieser Oberflächen ein Tuch kurz eindampfen und damit über die Oberflächen wischen.

Glasreinigung

ACHTUNG

Glasbruch und beschädigte Oberfläche

Dampf kann versiegelte Stellen des Fensterrahmens beschädigen und bei niedrigen Außentemperaturen zu Spannungen an der Oberfläche von Fensterscheiben und dadurch zu Glasbruch führen.

Richten Sie den Dampf nicht auf versiegelte Stellen des Fensterrahmens.

Erwärmen Sie Fensterscheiben bei niedrigen Außentemperaturen, indem Sie die gesamte Glasoberfläche leicht eindampfen.

• Fensterfläche mit Handdüse und Überzug reinigen. Zum Abziehen des Wassers einen Fensterabzieher verwenden oder die Flächen trockenwischen.

Anwendung des Zubehörs

Dampfpistole

Die Dampfpistole kann für folgende Einsatzbereiche ohne Zubehör verwendet werden:

• Zum Beseitigen von leichten Falten aus hängenden Kleidungsstücken: Das Kleidungsstück aus 10-20 cm Entfernung bedampfen. Zum feuchten Staubwischen: Ein Tuch kurz eindampfen und damit über die Möbel wischen.

Punktstrahldüse

Die Punktstrahldüse eignet sich für die Reinigung von schwer zugänglichen Stellen, Fugen, Armaturen, Abflüssen, Waschbecken, WCs, Jalousien oder Heizkörpern. Je näher die Punktstrahldüse an der

verschmutzten Stelle ist, desto höher ist die Reinigungswirkung, da Temperatur und Dampfmenge am Düsenaustritt am höchsten sind. Starke Kalkablagerungen können vor dem Dampfreinigen mit einem geeigneten Reinigungsmittel behandelt werden.

Reinigungsmittel ca. 5 Minuten einwirken lassen und danach abdampfen.

1. Die Punktstrahldüse auf die Dampfpistole schieben.

Abbildung F

Rundbürste (klein)

Die kleine Rundbürste eignet sich für die Reinigung von hartnäckigen Verschmutzungen. Durch Bürsten können hartnäckige Verschmutzungen leichter entfernt werden.

ACHTUNG

Beschädigte Oberflächen

Die Bürste kann empfindliche Flächen zerkratzen.

Nicht geeignet zur Reinigung empfindlicher Flächen.

1. Die kleine Rundbürste auf die Punktstrahldüse montieren.

Abbildung G

Rundbürste groß

Die große Rundbürste eignet sich für die Reinigung großer, runder Flächen, z. B. Waschbecken, Duschwanne, Badewanne, Küchenspüle usw.

ACHTUNG

Beschädigte Oberflächen

Die Bürste kann empfindliche Flächen zerkratzen.

Nicht geeignet zur Reinigung empfindlicher Flächen.

1. Die große Rundbürste an der Punktstrahldüse befestigen.

Abbildung G

Powerduse

Die Powerduse eignet sich für die Reinigung von hartnäckigem Schmutz und zum Ausblasen von Ecken, Fugen usw.

1. Die Powerdüse auf die für die Rundbürste geeignete Punktstrahldüse montieren.

Abbildung G

Fugenbürste

1. Die Fugenbürste wird zum Reinigen von engen Spalten, z. B. zwischen Fensternischen und Kurbeln in der Wand, verwendet.

Abbildung G

Handduse

Die Handdüse eignet sich für die Reinigung von kleinen abwaschbaren Flächen, Duschkabinen und Spiegeln.

1. Die Handdüse entsprechend der Punktstrahldüse auf die Dampfpistole schieben.

Abbildung F

1. Überzug über die Handdüse ziehen.

Bodendüse

Die Bodendüse eignet sich für die Reinigung von abwaschbaren Wand- und Bodenbelägen, z. B. Steinboden, Fliesen und PVC-Böden.

ACHTUNG

Schaden durch Dampfeinwirkung

Hitze und Durchfeuchtung können zu Schäden führen. Prüfen Sie vor der Anwendung die Hitzebeständigkeit und Dampfauswirkung an einer unauffälligen Stelle mit kleinster Dampfmenge.

Hinweis

Reinigungsmittelrückstände oder Pflegeemulsionen auf der zu reinigenden Fläche können bei der Dampfreinigung zu Schlieren führen, die bei mehrmaliger Anwendung aber verschwinden.

Wir empfehlen den Boden vor dem Einsatz des Geräts zu kehren oder zu saugen. So wird der Boden bereits vor der Feuchtreinigung von Schmutz und losen Partikeln befreit. Auf stark verschmutzten Flächen langsam arbeiten, damit der Dampf länger einwirken kann.

1. Verlängerungsrohre mit der Dampfpistole verbinden.

Abbildung H

1. Bodendüse auf Verlängerungsrohr schieben.

Abbildung I

1. Bodentuch an Bodendüse befestigen.

a) Bodentuch mit den Klettbändern nach oben auf den Boden legen. b) Bodendüse mit leichtem Druck auf das Bodentuch stellen.

Abbildung J

Das Bodentuch haftet durch die Klettbefestigung selbsttätig an der Bodendüse.

Bodentuch abnehmen

1. Einen Fuß auf die Fußlasche des Bodentuchs stellen und die Bodendüse nach oben haben.

Abbildung J

Hinweis

Zu Beginn ist das Klettband des Bodentuchs noch sehr stark und lässt sich ggf. schwer von der Bodendüse entfernen. Nach mehrmaligem Gebrauch und nach dem Waschen des Bodentuchs lässt sich dieses gut von der Bodendüse entfernen und hat die optimale Haftung erreicht.

Bodendüse parken

1. Bei Arbeitsunterbrechung die Bodendüse in die Parkhalterung einhängen.

Abbildung O

Teppichgleiter

Mit dem Teppichgleiter können Teppiche aufgefrischt werden.

ACHTUNG

Schaden an Teppichgleiter und Teppich

Verschmutzungen am Teppichgleiter sowie Hitze und Durchfeuchtung können zu Schäden am Teppich führen.

Prüfen Sie zudem vor der Anwendung die Hitzebeständigkeit und Dampfauswirkung auf den Teppich an einer unauffälligen Stelle mit kleinster Dampfmenge.

Beachten Sie die Reinigungshinweise des Teppichherstellers.

Stellen Sie sicher, dass der Teppich vor Anwendung des Teppichgleiters abgesaugt und Flecken entfernt werden.

Entfernen Sie vor der Anwendung und nach Betriebspausen durch Abdampfen in einen Abfluss (ohne Bodentuch / mit Zubehör) mögliche Wasseransammlungen (Kondensat) im Gerät.

Verwenden Sie den Teppichgleiter nur mit Bodentuch an der Bodendüse.

Dampfreinigen Sie bei der Verwendung des Teppichgleiters mit schwacher Dampfstufe.

Richten Sie den Dampf nicht kontinuierlich auf eine Stelle (maximal 5 Sekunden), um eine starke Befeuchtung und das Risiko von Beschädigungen durch Temperatureinwirkung zu vermeiden.

Verwenden Sie den Teppichgleiter nicht auf hochflorigen Teppichen.

Teppichgleiter an Bodendüse befestigen

1. Bodentuch an Bodendüse befestigen, siehe Kapitel Bodendüse.

Abbildung J

1. Bodendüse mit leichtem Druck in den Teppichgleiter hineingleiten und einrasten lassen.

Abbildung K

1. Mit der Teppichreinigung beginnen.

Teppichgleiter von der Bodendüse entfernen

△VORSICHT

Verbrennungen am Fuß

Der Teppichgleiter kann sich beim Bedampfen erhitzen. Den Teppichgleiter nicht barfuß oder mit offenen Sandalen betreiben und abnehmen.

Den Teppichgleiter nur mit geeignetem Schuhwerk betreiben und abnehmen.

1. Die Lasche des Teppichgleiters mit der Spitze fester Schuhe nach unten drücken.
2. Die Bodendüse nach oben haben.

Abbildung J

Pflege und Wartung

Dampfkessel entkalken

Hinweis

Da sich Kalk im Gerät festsetzt, empfehlen wir, das Gerät nach der in der Tabelle genannten Anzahl von Füllungen des Wassertanks (TF = Tankfüllungen) zu entkalken.

Härtebereich °dH mmol/l TF
I weich	0 - 7 0 - 1,3 100
II mittel	7 - 14 1,3 - 2,5	90
III	hart	14 - 21	2,5 - 3,8	75
IV	sehr hart	>21 >3,8	50

Hinweis

Das Wasserwirtschaftsamt oder die Stadtwerke geben Auskunft über die Härte des Leitungswassers.

ACHTUNG

Beschädigte Oberflächen

Die Entkalkerlösung kann empfindliche Oberflächen angreifen. Befüllen und entleeren Sie das Gerät vorsichtig.

1. Gerät ausschalten, siehe Kapitel Gerät ausschalten.
2. Das Gerät abkühlen lassen.
3. Den Wassertank leeren.
4. Das Zubehör aus dem Zubehörfach nehmen.
5. Den Wartungsverschluss öffnen. Dazu das offene Ende eines Verlängerungsrohrs auf den Wartungsverschluss aufsetzen, in die Führung einrasten und aufdrehen.

Abbildung R

1. Das Wasser vollständig aus dem Dampfkessel ablassen.

Abbildung S

ACHTUNG

Geräteschaden durch Entkalkungsmittel

Ein ungeeignetes Entkalkungsmittel sowie die Fehldosierung des Entkalkungsmittels können das Gerät beschädigen. Verwenden Sie ausschließlich das KÄRCHER Entkalkungsmittel. Verwenden Sie 1 Dosiereinheit des Entkalkungsmittels für 0,5 l Wasser. 7. Die Entkalkerlösung entsprechend den Angaben anwenden. 8. Die Entkalkerlösung in den Dampfkessel füllen. Den Dampfkessel nicht überfüllen. 9. Die Entkalkerlösung ca. 8 Stunden lang einwirken lassen. 10. Die Entkalkerlösung vollständig aus dem Dampfkessel ablassen. 11. Gegebenenfalls den Entkalkungsvorgang wiederholen. 12. Den Dampfkessel 2 oder 3 Mal mit kaltem Wasser ausspülen, um alle Reste der Entkalkerlösung zu entfernen. 13. Das Wasser vollständig aus dem Dampfkessel ablassen.

Abbildung R

1. Die Halterung für das Netzanschlusskabel trocknen.
2. Den Wartungsverschluss mit einem Veränderungsrohr zuschrauben.

Pflege des Zubehörs

(Zubehör - je nach Lieferumfang)

Hinweis

Die Mikrofasertücher sind nicht für den Trockner geeignet.

Hinweis

Zum Waschen der Tücher die Hinweise auf dem Waschzettel beachten. Keinen Weichspüler verwenden, damit die Tücher den Schmutz gut aufnehmen können.

1. Bodentücher und Überzüge bei maximal 60°C in der Waschmaschine waschen.

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kunden.

△WARNUNG

Stromschlag- und Verbrennungsgefahr

Solange das Gerät an das Stromnetz angeschlossen oder noch nicht abgekühlt ist, ist die Störungsbehebung gefährlich.

Ziehen Sie den Netzstecker.

Lassen Sie das Gerät abkühlen.

Reduzierte Dampfmenge

Der Dampfkessel ist verkalkt.

Den Dampfkessel entkalken.

LED-Leuchte blinkt schnell rot und ein Signalton ertönt.

Kein Wasser im Wassertank.

Den Wassertank füllen.

Dampfhebel lässt sich nicht drücken

Der Dampfhebel ist mit der Kindersicherung gesichert.

Die Kindersicherung vorschieben.

Der Dampfhebel ist entsperrt.

Lange Aufheizzeit

Der Dampfkessel ist verkalkt.

• Dampfkessel entkalken.

Hoher Wasseraustrag

Der Dampfkessel ist verkalkt.

• Dampfkessel entkalken.

Technische Daten

		SC 4 De-luxe Ea-syFix	SC 4 De-luxe Ea-syFix Premi-um
Elektrischer Anschluss
Spannung V 220 -		240	220 -240
Phase ~ 1 1
Frequenz Hz 50 50
Schutzart IPX4 IPX4
Schutzklasse		I	I
Geräteleistungsdaten
Heizleistung	W	2200	2200
Maximaler Betriebsdruck	MPa	0,4	0,4
Aufheizzeit	Minu-ten	3	3
Dauerdampfen	g/min	60 60
Maximaler Dampfstoß	g/min	150	150
Füllmenge
Wassertank	I	1,3	1,3
Dampfkessel	I	0,5	0,5
Maße und Gewichte
Gewicht (ohne Zubehör)	kg	6,8	6,8
Länge	mm	400	400
Breite	mm	270	270
Höhe	mm	300	300

Technische Änderungen vorbehalten.

Inhalt

Allgemeine Hinweise. 10

Bestimmungsgemäße Verwendung 11

Zubehör angeschlossen.

①LED-Lampen ②Wahlkontakt ③Zubehörfach ④Tragegriff

Das Zubehör ist angeschlossen.

Zubehör abnehmen

Registrieren Sie Ihr Produkt und profitieren Sie von vielen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
