BEDIENUNGSANLEITUNG SASALARM110 KONIG

Multifunktionelles, drahtloses Plug-and-Play Alarmsystem. Einfache und schnelle Installation. Das System wird mit Batterien betrieben, so dass Adapter und Kabel überfl üssig sind. Sicher Hauser, Buros, Laden usw. in wichtigen Minuten.

Die Alarmeinheit mit ultralauter Sirene und LEDs zeigt an, welcher Sensor ausgelöst hat. Ausgestattet mit zwei 2x Funk-Fernbedienungen, um das System zu aktivieren oder deaktivieren. Funktionsschalter auf der Alarmeinheit für Alarm- oder Turklingel-Nutzung (Glocke).

SAS-ALARM100

1x Alarmeinheit
6x Tur-/Fenstersensor
2x Fernbedienung

SAS-ALARM110

1x Alarmeinheit
2x Tur-/Fenstersensor
2x PIR-Sensor
2x Vibrationssensor
2x Fernbedienung

SAS-ALARM120

1x Alarmeinheit
3x Tur-/Fenstersensor
3x PIR-Sensor
2x Fernbedienung

KONIG

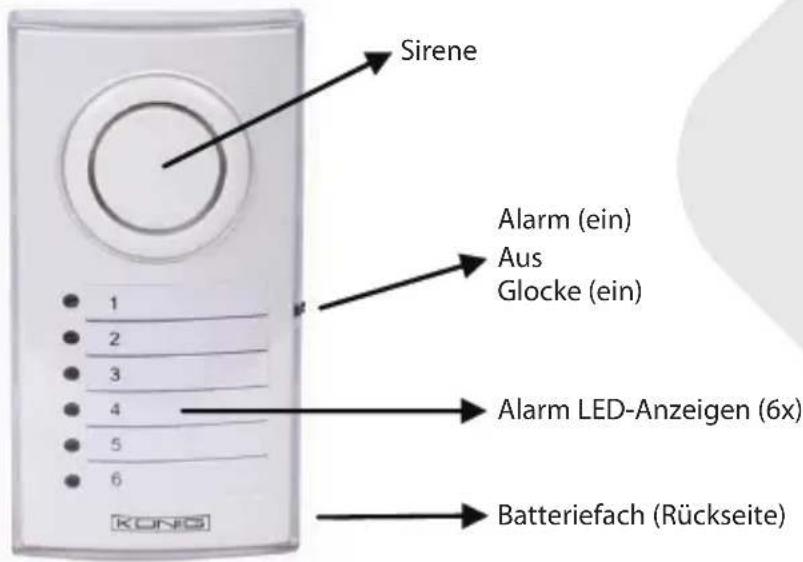

Beschreibung Alarmeinheit (SAS-ALARM100/110/120): Abbildung 1

DEUTSCH

Beschreibung Tur-/Fenstersensor (SAS-ALARM100/110/120): Abbildung 2

KONIG

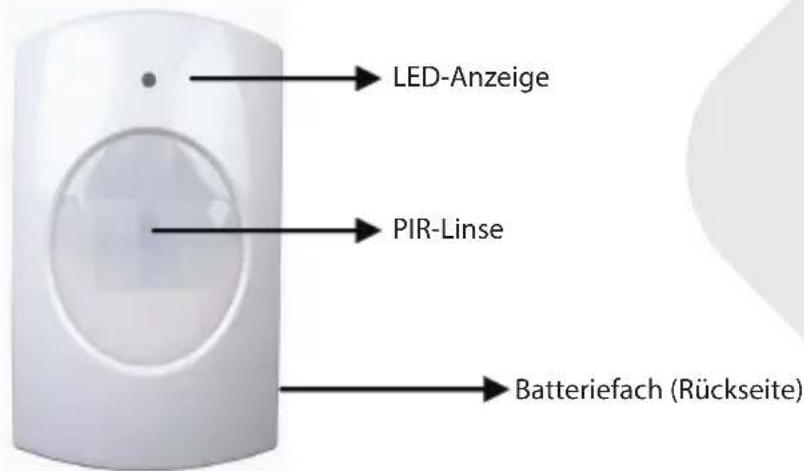

Beschreibung PIR-Sensor (SAS-ALARM110/120): Abbildung 3

DEUTSCH

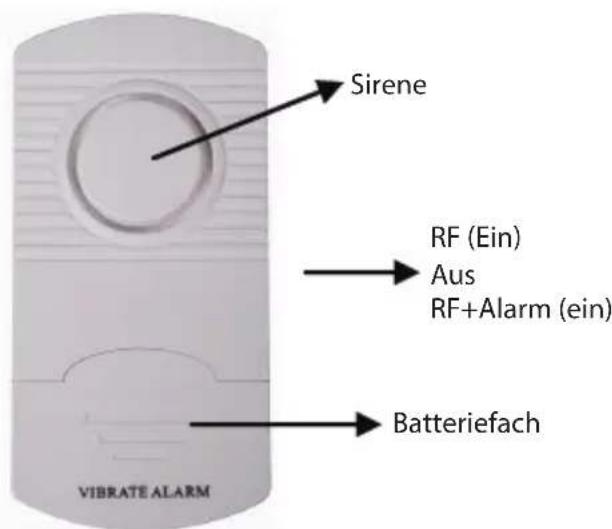

Beschreibung Vibrationsensor (SAS-ALARM110): Abbildung 4

KONIG

Beschreibung Fernbedienung (SAS-ALARM100/110/120): Abbildung 5

DEUTSCH

Installation SAS-ALARM100

1. Legen Sie die Batterien für die Alarmeinheit (3x AA) wie in der Abbildung dargestellt in das Batteriefach (Rückseite) ein.
2. Installieren Sie den Tur-/Fenstersensor mit dem Klebeband an den Turen und Fenstern. Anmerkung: maximal 1 cm Abstand zwischen Magnetkontakt und Sensor (siehe Abbildung 2). Schalten Sie den Sensor auf RF oder RF+ALARM. Wenn der Sensor auf RF+ALARM geschaltet ist, wird er beim Auslösen ein Signal an die Alarminheit senden und die Sirene des Sensors wird auch ertönen. In thisem Fall wird die Sirene des Sensors und auch die Alarminheit ertönen.
3. Entfernen Sie die transparente Abdeckung auf der Vorderseite der Alarmeinheit, um die Position der Sensoren anhand der nummerierten LEDs aufzuschreiben. (z. B. Sensor 1=vordere Tur, 2=Kuchenfenster, usw.).
4. Installieren Sie die Alarmeinheit an einem Standort. Der Abstand zwischen der Alarmeinheit und dem entferntesten Tur-/Fenstersensorarf nicht großer als 60m (offener Bereich) sein)*.
5. Schalten Sie die Alarmeinheit auf die ALARM oder GLOCKE Funktion. Wenn diese auf GLOCKE geschaltet ist, wird die Alarmeinheit wie eine Turklingel klingen, wenn eine Tur oder ein Fenster geöffnet wird. Durch Schalten auf ALARM wird eine 100 dB laute Sirene erzeugt. Wenn die Alarmeinheit eingeschaltet ist, ist der Alarm noch nicht aktiviert. Drücken Sie die Taste

KONIG

DEUTSCH

EIN auf der Fernbedienung, um den Alarm zu aktivieren beziehungsweise AUS, um diesen zu deaktivieren. Die Verzügerungszeit für das Betreten und Verlassen des geschützten Bereichs liegt zwischen 20~25 Sekunden.

1. Es ist empfehlenswert, dass Sie das Alarmssystem nach der ersten Anwendung und aller drei Monate auf ordnungsgemänen Betrieb überprüfen.

Vorgehensweise:

a) Schalten Sie die Alarmeinheit auf ALARM oder GLOCKE (zum Testen empfohlen).
b) Drücken Sie die Taste EIN auf der Fernbedienung, um den Alarm zu aktivieren.
c) Warten Sie 20~25 Sekunden (Verzögerungszeit).
d) Offnen Sie jeder Tur oder jedem Fenster nacheinander und prufen Sie, ob die entsprechende LED aufleuchtet und die Glocke ertont.
e) Deaktivieren Sie den Alarm, wenn alles ordnungsgemäß Funktioniert.
f) Das Alarmsystem ist bereit für die Anwendung.

Hinweis:

1) Beim Aktivieren oder Deaktivieren gibt die Alarmeinheit einen Bestätigungston ab. Der Ton für GLOCKE ist anders als der für ALARM.
2) Wenn ein Sensor nicht eingeschaltet werden muss, ist es möglich, den Sensor individuell mit dem Ein-/Aus-Schalter auszuschalten. In thisem Fall ist der Sensor nicht länger Teil des Alarmsystems, wenn diese aktiviert ist.
3) Ein Sensor, der auf RF+ALARM geschalte ist, wird immereinen Alarmton am Sensor selbst abgeben, es sei dess Alarmsystem ist aktiviert oder deaktiviert.
4) Wenn ein Sensor auslöst und die Sirene der Alarmeinheit ertont, muss diese mit dem Ein-/Aus-Schalter der Alarmeinheit ausgeschaltet werden. Anschließend kann die Alarmeinheit wieder eingeschaltet werden. Wenn der Alarm nach dem Aktivieren des Systems weiterhin ertont, prüfen Sie, dass alle Turen oder Fenster ordnungsgemäß geschlossen sind.

Installation SAS-ALARM110

1. Legen Sie die Batterien für die Alarmeinheit (3x AA) wie in der Abbildung dargestellt in das Batteriefach (Rückseite) ein.
2. Installieren Sie den Tur-/Fenstersensor mit dem Klebeband an den Turen und Fenstern. Anmerkung: maximal 1 cm Abstand zwischen Magnetkontakt und Sensor (siehe Abbildung 2). Schalten Sie den Sensor auf RF oder RF+ALARM. Wenn der Sensor auf RF+ALARM geschaltet ist, wird er beim

KONIG

DEUTSCH

Auslösen ein Signal an die Alarmeinheit senden und die Sirene des Sensors wird auch ertönen. In thisem Fall wird die Sirene des Sensors und auch die Alarmeinheit ertönen.

1. Installieren Sie den Vibrationssensor mit dem Klebeband an den Fenstern (auf dem Glas). Schalten Sie den Sensor auf RF oder RF+ALARM. Wenn der Sensor auf RF+ALARM geschaltet ist, wird er beim Auslösen ein Signal an die Alarmeinheit senden und die Sirene des Sensors wird auch ertönen. In thisem Fall wird die Sirene des Sensors und auch die Alarmeinheit ertönen. Anmerkung: Der Vibrationssensor ist sehr empfi ndlich. Die leichteste Vibration wird den Sensor auslösen. Es ist nicht empfehlenswert, dass Sie den Vibrationssensor an Fenstern in der Höhe von Türen installieren. Durch das Zuschlagen der Türen wird der Sensor ausgelöst.

2. Legen Sie die Batterien für den PIR-Sensor (3x AAA) wie in der Abbildung dargestellt in das Batteriefach (Rückseite) ein. Der PIR-Sensor muss sich bei der ersten Anwendung 30~40 Sekunden aufwärmen. In thisem Zeitraum kann keine Bewegung erkannt werden. Installieren Sie den PIR-Sensor in einer Höhe von 1~1,5 m, um die bestmögliche Leistung zu erhalten. Installieren Sie den PIR-Sensor nicht in direktem Sonnenlicht, in Richtung von Fenstern, auf Objekten, die leicht verschoben werden oder in der Höhe von Wärme- oder Kältequellen.

3. Entfernen Sie die transparente Abdeckung auf der Vorderseite der Alarmeinheit, um die Position der Sensoren anhand der nummerierten LEDs aufzuschreiben. (z. B. Sensor 1=vordere Tur, 2=Kuchenfenster, usw.).

4. Installieren Sie die Alarmeinheit an einem Standort. Der Abstand zwischen der Alarmeinheit und dem entferntesten Sensorarf nicht großer als 60m (offener Bereich) sein)*.

5. Schalten Sie die Alarmeinheit auf die ALARM oder GLOCKE Funktion. Wenn diese auf GLOCKE geschaltet ist, wird die Alarmeinheit wie eine Turklingel klingen, wenn eine Tur oder ein Fenster geöffnet wird. Durch Schalten auf ALARM wird eine 100 dB laute Sirene erzeugt. Wenn die Alarmeinheit eingeschaltet ist, ist der Alarm noch nicht aktiviert. Drücken Sie die Taste EIN auf der Fernbedienung, um den Alarm zu aktivieren beziehungsweise AUS, um diesen zu deaktivieren. Die Verzögerungszeit für das Betreten und Verlassen des geschützten Bereichs liegt zwischen 20~25 Sekunden.

6. Es ist empfehlenswert, dass Sie das Alarmssystem nach der ersten Anwendung und aller drei Monate auf ordnungsgemänen Betrieb überprüfen.

Vorgehensweise:

a) Schalten Sie die Alarmeinheit ein auf ALARM oder GLOCKE (zum Testen empfohlen).

KONIG

b) Drücken Sie die Taste EIN auf der Fernbedienung, um den Alarm zu aktivieren.
c) Warten Sie 20~25 Sekunden (Verzögerungszeit).
d) Um die Tur-/Fenstersensoren zu testen,öffnen Sie jeder Tur oder jedem Fenster nacheinander und prufen Sie, ob die entsprechende LED aufeuchtet und die Glocke ertont.
e) Um den PIR-Sensor zu testen, bewegen Sie sich um den PIR-Sensor und prüfen Sie, ob die entsprechende LED aufl euchtet und die Glocke ertont. Anmerkung: Die LED Anzeige auf dem PIR-Sensor leuchtet auch auf.
f) Um den Vibrationssensor zu testen, klopfen Sie vorsichtig auf das Fenster und prüfen Sie, ob die entsprechende LED aufleucht et und die Glocke erftigt.
g) Deaktivieren Sie den Alarm, wenn alles ordnungsgemäß Funktioniert.
h) Das Alarmsystem ist bereit für die Anwendung.

Hinweis:

1) Beim Aktivieren oder Deaktivieren gibt die Alarmeinheit einen Bestätigungston ab. Der Ton für GLOCKE ist anders als der für ALARM.
2) Wenn ein Sensor nicht eingeschaltet werden muss, ist es möglich, den Sensor individuell mit dem Ein-/Aus-Schalter auszuschalten. In dieser Fall ist der Sensor nicht länger Teil des Alarmsystems, wenn diese aktiviert ist (außer PIR-Sensor).
3) Ein Sensor, der auf RF+ALARM geschalte ist, wird immereinen Alarmton am Sensor selbst abgeben, es sei dess Alarmsystem ist aktiviert oder deaktiviert.
4) Wenn ein Sensor auslöst und die Sirene der Alarmeinheit ertönt, muss diese mit dem Ein-/Aus-Schalter der Alarmeinheit ausgeschaltet werden. Anschließend kann die Alarmeinheit wieder eingeschaltet werden. Wenn der Alarm nach dem Aktivieren des Systems weiterhin ertönt, prufen Sie, ob alle Sensoren ordnungsgemäß installiert sind.

1. Legen Sie die Batterien für die Alarmeinheit (3x AA) wie in der Abbildung dargestellt in das Batteriefach (Rückseite) ein.
2. Installieren Sie den Tur-/Fenstersensor mit dem Klebeband an den Turen und Fenstern. Anmerkung: maximal 1 cm Abstand zwischen Magnetkontakt und Sensor (siehe Abbildung 2). Schalten Sie den Sensor auf RF oder RF+ALARM. Wenn der Sensor auf RF+ALARM geschaltet ist, wird er beim Auslösen ein Signal an die Alarmeinheit senden und die Sirene des Sensors

DEUTSCH

KONIG

DEUTSCH

wird auch ertönen. In diesen Fall wird die Sirene des Sensors und auch die Alarmeinheit ertönen.

1. Legen Sie die Batterien für den PIR-Sensor (3x AAA) wie in der Abbildung dargestellt in das Batteriefach (Rückseite) ein. Der PIR-Sensor muss sich bei der ersten Anwendung 30~40 Sekunden aufwärmen. In thisem Zeitraum kann keine Bewegung erkannt werden. Installieren Sie den PIR-Sensor in einer Höhe von 1~1,5 m, um die bestmögliche Leistung zu erhalten. Installieren Sie den PIR-Sensor nicht in direktem Sonnenlicht, in Richtung von Fenstern, auf Objekten, die leicht verschoben werden oder in der Höhe von Wärme- oder Kätequellen.
2. Entfernen Sie die transparente Abdeckung auf der Vorderseite der Alarmeinheit, um die Position der Sensoren anhand der nummerierten LEDs aufzuschreiben. (z. B. Sensor 1=vordere Tur, 2=Kuchenfenster, usw.).
3. Installieren Sie die Alarmeinheit an einem Standort. Der Abstand zwischen der Alarmeinheit und dem entferntesten Sensor darf nicht länger als 60 m (offener Bereich) sein)*.
4. Schalten Sie die Alarmeinheit auf die ALARM oder CHIME Funktion. Wenn diese auf GLOCKE geschalteit ist, wird die Alarmeinheit wie eine Turklingel klingen, wenn eine Tur oder ein Fenster geöffnet wird. Durch Schalten auf ALARM wird eine 100 dB laute Sirene erzeugt. Wenn die Alarmeinheit eingeschalteit ist, ist der Alarm noch nicht aktiviert. Drücken Sie die Taste EIN auf der Fernbedienung, um den Alarm zu aktivieren beziehungsweise AUS, um diesen zu deaktivieren. Die Verzügerungszeit für das Betreten und Verlassen des geschützten Bereichs liegt zwischen 20~25 Sekunden.
5. Es ist empfehlenswert, dass Sie das Alarmssystem nach der ersten Anwendung und aller drei Monate auf ordnungsgemänen Betrieb überprüfen.

Vorgehensweise:

a) Schalten Sie die Alarmeinheit ein auf ALARM oder GLOCKE (zum Testen empfohlen).
b) Drücken Sie die Taste EIN auf der Fernbedienung, um den Alarm zu aktivieren.
c) Warten Sie 20~25 Sekunden (Verzögerungszeit).
d) Um die Tur-/Fenstersensoren zu testen,öffnen Sie jeder Tur oder jedem Fenster nacheinander und prufen Sie, ob die entsprechende LED auf euchtet und die Glocke ertont.
e) Um den PIR-Sensor zu testen, bewegen Sie sich um den PIR-Sensor und prüfen Sie, ob die entsprechende LED aufleucht und die Glocke ertont. Anmerkung: Die LED Anzeige auf dem PIR-Sensor leuchtet auch auf.

KONIG

f) Deaktivieren Sie den Alarm, wenn alles ordnungsgemäß Funktioniert.
g) Das Alarmsystem ist bereit für die Anwendung.

Hinweis:

1) Beim Aktivieren oder Deaktivieren gibt die Alarmeinheit einen Bestätigungston ab. Der Ton für GLOCKE ist anders als der für ALARM.
2) Wenn ein Sensor nicht eingeschaltet werden muss, ist es möglich, den Sensor individuell mit dem Ein-/Aus-Schalter auszuschalten. In dieser Fall ist der Sensor nicht länger Teil des Alarmsystems, wenn diese aktiviert ist (außer PIR-Sensor).
3) Ein Sensor, der auf RF+ALARM geschalte ist, wird immereinen Alarmton am Sensor selbst abgeben, es sei dann, dasAlarmsystem ist aktiviert oder deaktiviert.
4) Wenn ein Sensor auslöst und die Sirene der Alarmeinheit ertont, muss diese mit dem Ein-/Aus-Schalter der Alarmeinheit ausgeschaltet werden. Anschließend kann die Alarmeinheit wieder eingeschaltet werden. Wenn der Alarm nach dem Aktivieren des Systems weiterhin ertont, prufen Sie, ob alle Sensoren ordnungsgemäß installiert sind.

Technische Daten:

Alarmeinheit (Abbildung 1):

• Betrieb: 4,5 V DC (3x Batterie AA, nicht enthalten)
  Standby-Strom: < 1,5mA
  Glocken-Strom: <90 mA
  Alarm-Strom: <130 mA
  Lautstärke des Alarms: 100 dB (0,5 m)
  Klingel-Lautstärke: 90 dB (0,5 m)
  Schalter: alarm/glocke/aus
  LED Anzeige: 6
• Frequenz: 433 MHz ± 250 kHz
  Abmessungen: 5,7 (B) x 3,9 (T) x 10,9 (H) cm
• Verzögerungszeit: 20 ~ 25 Sekunden

Tür-/Fenstersensor (Abbildung 2):

• Betrieb: 4,5 V DC (3 LR44-Batterien mitgeliefert)
  Standby-Strom: < 10~ A
• Übertragungsstrom: <6 mA

KONIG

Arbeitsstand: + / - 60m (offener Bereich)*
Lautstärke des Alarms: 95 dB (0,5 m)
Schalter:RF ^+ Alarm/RF/aus
- Frequenz: 433 MHz ± 250 kHz
Abmessungen mit 6 (B) x 1 (T) x 9,9 (H) cm Magnetkontakt:

PIR-Sensor (Abbildung 3):

• Betrieb: 4,5 V DC (3x Batterie AA, nicht enthalten)
• Standby-Strom: <100 μA
• Übertragungsstrom: < 5 mA
  Arbeitsabstand: + / - 60m (offener Bereich)*
  Erkennungsbereich: 5-8 m
  Erkennungswinkel: 100^ (horizontal)/80° (vertical)
  Montagehöhe: 1,5 m (empfohlen)
• Frequenz: 433 MHz ± 250 kHz
  Abmessungen: 6 (B) x 5 (T) x 9,8 (H) cm

Vibrationssensor (Abbildung 4):

• Betrieb: 4,5 V DC (3 LR44-Batterien mitgeliefert)
• Standby-Strom: <10 μA
• Übertragungsstrom: <6 mA
  Arbeitsabstand: + / - 60m (offener Bereich)*
• Frequenz: 433 MHz ± 250 kHz
  Lautstärke des Alarms: 95 dB (0,5 m)
  Abmessungen: 4,8 (B) x 1 (T) x 9,9 (H) cm

Fernbedienung (Abbildung 5):

• Betrieb: 12 V DC (3 LR44-Batterien mitgeliefert)
  Standby-Strom:0
• Übertragungsstrom: <10 mA
  Arbeitsabstand: + / - 30m (offener Bereich)*
  Tasten: ein/aus
  LED Anzeige: 1

KONIG

• Frequenz: 433MHz ± 250kHz
  Abmessungen: 3,5 (B) x 1,3 (T) x 5,2 (H) cm

• Der Arbeitsabstand der Fernbedienung und der Sensoren kann aufgrund umgebungsbedingter Zustände abweichen.

DEUTSCH

Sicherheitsvorkehrungen:

Setzen Sie das Gerät nicht Wasser oder Feuchtigkeit aus.

Wartung:

Nur mit einem trockenen Tuch saubern.

Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten unterliegen unangekündigten Änderungen.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

These Bedienungsanleitung wurden sorgfältig verfasst. Dennoch konnen darauf keine Rechte und Pflichten hergeleitet werden. König Electronic haftet nicht für mögliche Fehler in dieser Bedienungsanleitung oder deren Folgen.

Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit thisem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmull entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfugung.

Dieses Produkt wurde hergestellt und geliefert in Übereinstimmung mit allen geltenden Vorschriften und Richtlinien, die für alle Mitgliedsstaaten der Europäischen Union gültig sind. Es entspricht allen geltenden Vorschriften und Bestimmungen im Land des Vertriebs.

Eine formale Dokumentation ist auf Anfrage erhältlich. Diese beinhaltet unter anderem, jedoch nicht ausschließlich: Konformitätserklung (und Produktidentität), Sicherheitsdatenblatt, Testreport des Produkts.

Wenden Sie sich bei Fragenitte an unseren Kundendienst:

per Internet: http://www.nedis.de/de-de/kontakt/kontaktformular.htm

per E-Mail: [e-mail]

per Telefon: Niederlande [phone] (während der Geschäftszeiten)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NIEDERLANDE
