BEDIENUNGSANLEITUNG SASALARM120 KONIG

Multifunktionelles, drahtloses Plug-and-Play Alarmsystem. Einfache und schnelle Installation. Das System wird mit Batterien betrieben, so dass Adapter und Kabel überfl üssig sind. Sichert Häuser, Büros, Läden usw. in wenigen Minuten.

Die Alarmeinheit mit ultralauter Sirene und LEDs zeigt an, welcher Sensor ausgelöst hat. Ausgestattet mit zwei 2x Funk-Fernbedienungen, um das System zu aktivieren oder deaktivieren. Funktionsschalter auf der Alarmeinheit für Alarm- oder Türklingel-Nutzung (Glocke).

SAS-ALARM100

1x Alarmeinheit
6x Tür-/Fenstersensor
2x Fernbedienung

1x Alarmeinheit
2x Tür-/Fenstersensor
2x PIR-Sensor
2x Vibrationssensor
2x Fernbedienung

1x Alarmeinheit
3x Tür-/Fenstersensor
3x PIR-Sensor
2x Fernbedienung

Beschreibung Alarmeinheit (SAS-ALARM100/110/120): Abbildung 1

Sirene Alarm (ein) Aus Glocke (ein) 1 2 3 4 5 6 Alarm LED-Anzeigen (6x) Batteriefach (Rückseite)

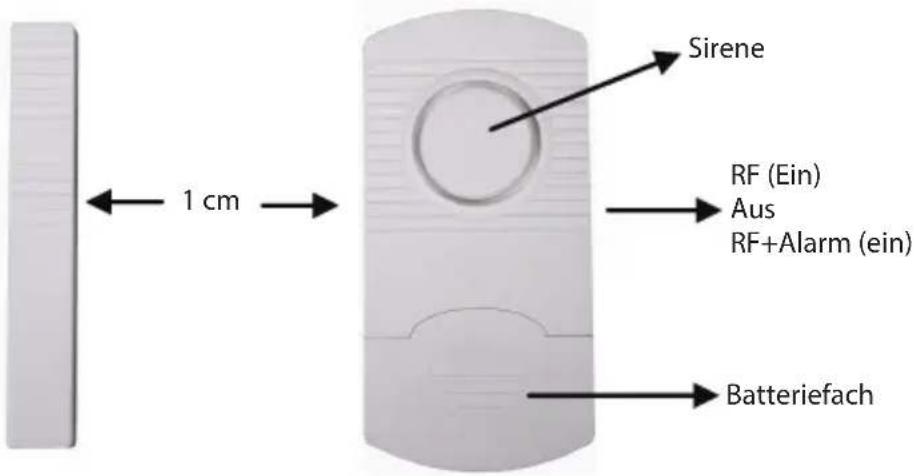

Beschreibung Tür-/Fenstersensor (SAS-ALARM100/110/120): Abbildung 2

Sirene RF (Ein) Aus RF+Alarm (ein) Batteriefach 1 cm

KÖNIG

DEUTSCH

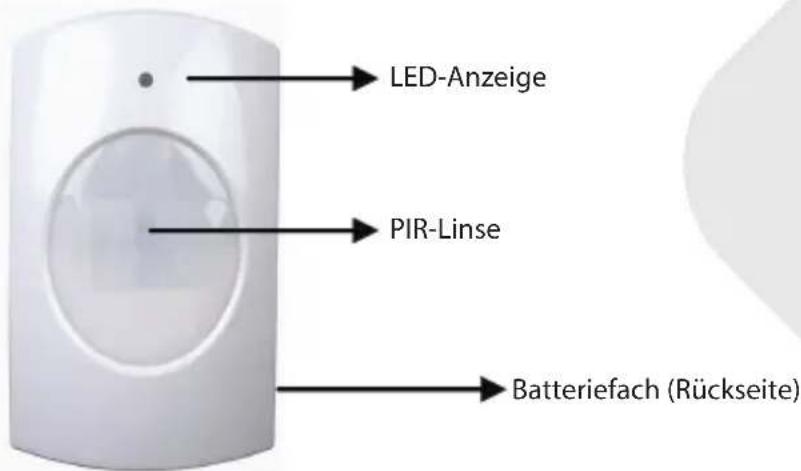

Beschreibung PIR-Sensor (SAS-ALARM110/120): Abbildung 3

LED-Anzeige PIR-Linse Batteriefach (Rückseite)

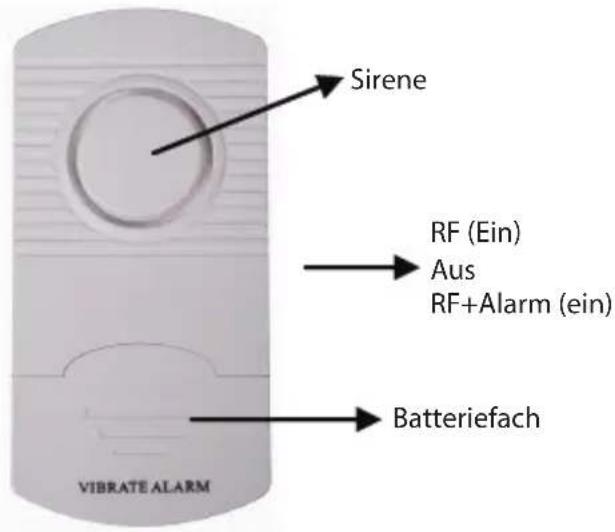

Beschreibung Vibrationssensor (SAS-ALARM110): Abbildung 4

Sirene RF (Ein) Aus RF+Alarm (ein) Batteriefach VIBRATE ALARM

KÖNIG

DEUTSCH

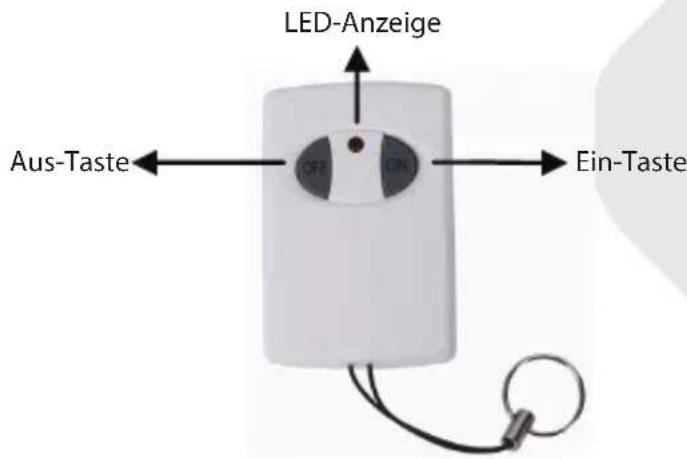

Beschreibung Fernbedienung (SAS-ALARM100/110/120): Abbildung 5

LED-Anzeige Aus-Taste ← Ein-Taste

Installation SAS-ALARM100

1. Legen Sie die Batterien für die Alarmeinheit (3x AA) wie in der Abbildung dargestellt in das Batteriefach (Rückseite) ein.
2. Installieren Sie den Tür-/Fenstersensor mit dem Klebeband an den Türen und Fenstern. Anmerkung: maximal 1 cm Abstand zwischen Magnetkontakt und Sensor (siehe Abbildung 2). Schalten Sie den Sensor auf RF oder RF+ALARM. Wenn der Sensor auf RF+ALARM geschaltet ist, wird er beim Auslösen ein Signal an die Alarmeinheit senden und die Sirene des Sensors wird auch ertönen. In diesem Fall wird die Sirene des Sensors und auch die Alarmeinheit ertönen.
3. Entfernen Sie die transparente Abdeckung auf der Vorderseite der Alarmeinheit, um die Position der Sensoren anhand der nummerierten LEDs aufzuschreiben. (z. B. Sensor 1=vordere Tür, 2=Küchenfenster, usw.).
4. Installieren Sie die Alarmeinheit an einem Standort. Der Abstand zwischen der Alarmeinheit und dem entferntesten Tür-/Fenstersensor darf nicht größer als 60 m (offener Bereich) sein)*.
5. Schalten Sie die Alarmeinheit auf die ALARM oder GLOCKE Funktion. Wenn diese auf GLOCKE geschaltet ist, wird die Alarmeinheit wie eine Türklingel klingen, wenn eine Tür oder ein Fenster geöffnet wird. Durch Schalten auf ALARM wird eine 100 dB laute Sirene erzeugt. Wenn die Alarmeinheit eingeschaltet ist, ist der Alarm noch nicht aktiviert. Drücken Sie die Taste

KÖNIG

DEUTSCH

EIN auf der Fernbedienung, um den Alarm zu aktivieren beziehungsweise AUS, um diesen zu deaktivieren. Die Verzögerungszeit für das Betreten und Verlassen des geschützten Bereichs liegt zwischen 20\~25 Sekunden.

1. Es ist empfehlenswert, dass Sie das Alarmssystem nach der ersten Anwendung und aller drei Monate auf ordnungsgemäßen Betrieb überprüfen.

Vorgehensweise:

a) Schalten Sie die Alarmeinheit auf ALARM oder GLOCKE (zum Testen empfohlen).
b) Drücken Sie die Taste EIN auf der Fernbedienung, um den Alarm zu aktivieren.
c) Warten Sie 20\~25 Sekunden (Verzögerungszeit).
d) Öffnen Sie jede Tür oder jedes Fenster nacheinander und prüfen Sie, ob die entsprechende LED aufl euchet und die Glocke ertönt.
e) Deaktivieren Sie den Alarm, wenn alles ordnungsgemäß funktioniert.
f) Das Alarmsystem ist bereit für die Anwendung.

Hinweis:

1) Beim Aktivieren oder Deaktivieren gibt die Alarmeinheit einen Bestätigungston ab. Der Ton für GLOCKE ist anders als der für ALARM.
2) Wenn ein Sensor nicht eingeschaltet werden muss, ist es möglich, den Sensor individuell mit dem Ein-/Aus-Schalter auszuschalten. In diesem Fall ist der Sensor nicht länger Teil des Alarmsystems, wenn dieses aktiviert ist.
3) Ein Sensor, der auf RF+ALARM geschaltet ist, wird immereinen Alarmton am Sensor selbst abgeben, es sei denn, dasAlarmsystem ist aktiviert oder deaktiviert.
4) Wenn ein Sensor auslöst und die Sirene der Alarmeinheit ertönt, muss diese mit dem Ein-/Aus-Schalter der Alarmeinheit ausgeschaltet werden. Anschließend kann die Alarmeinheit wieder eingeschaltet werden. Wenn der Alarm nach dem Aktivieren des Systems weiterhin ertönt, prüfen Sie, dass alle Türen oder Fenster ordnungsgemäß geschlossen sind.

Installation SAS-ALARM110

1. Legen Sie die Batterien für die Alarmeinheit (3x AA) wie in der Abbildung dargestellt in das Batteriefach (Rückseite) ein.
2. Installieren Sie den Tür-/Fenstersensor mit dem Klebeband an den Türen und Fenstern. Anmerkung: maximal 1 cm Abstand zwischen Magnetkontakt und Sensor (siehe Abbildung 2). Schalten Sie den Sensor auf RF oder RF+ALARM. Wenn der Sensor auf RF+ALARM geschaltet ist, wird er beim

KÖNIG

DEUTSCH

Auslösen ein Signal an die Alarmeinheit senden und die Sirene des Sensors wird auch ertönen. In diesem Fall wird die Sirene des Sensors und auch die Alarmeinheit ertönen.

1. Installieren Sie den Vibrationssensor mit dem Klebeband an den Fenstern (auf dem Glas). Schalten Sie den Sensor auf RF oder RF+ALARM. Wenn der Sensor auf RF+ALARM geschaltet ist, wird er beim Auslösen ein Signal an die Alarmeinheit senden und die Sirene des Sensors wird auch ertönen. In diesem Fall wird die Sirene des Sensors und auch die Alarmeinheit ertönen. Anmerkung: Der Vibrationssensor ist sehr empfindlich. Die leichteste Vibration wird den Sensor auslösen. Es ist nicht empfehlenswert, dass Sie den Vibrationssensor an Fenstern in der Nähe von Türen installieren. Durch das Zuschlagen der Türen wird der Sensor ausgelöst.

2. Legen Sie die Batterien für den PIR-Sensor (3x AAA) wie in der Abbildung dargestellt in das Batteriefach (Rückseite) ein. Der PIR-Sensor muss sich bei der ersten Anwendung 30\~40 Sekunden aufwärmen. In diesem Zeitraum kann keine Bewegung erkannt werden. Installieren Sie den PIR-Sensor in einer Höhe von 1\~1,5 m, um die bestmögliche Leistung zu erhalten. Installieren Sie den PIR-Sensor nicht in direktem Sonnenlicht, in Richtung von Fenstern, auf Objekten, die leicht verschoben werden oder in der Nähe von Wärme- oder Kältequellen.

3. Entfernen Sie die transparente Abdeckung auf der Vorderseite der Alarmeinheit, um die Position der Sensoren anhand der nummerierten LEDs aufzuschreiben. (z. B. Sensor 1=vordere Tür, 2=Küchenfenster, usw.).

4. Installieren Sie die Alarmeinheit an einem Standort. Der Abstand zwischen der Alarmeinheit und dem entferntesten Sensor darf nicht größer als 60 m (offener Bereich) sein)*.

5. Schalten Sie die Alarmeinheit auf die ALARM oder GLOCKE Funktion. Wenn diese auf GLOCKE geschaltet ist, wird die Alarmeinheit wie eine Türklingel klingen, wenn eine Tür oder ein Fenster geöffnet wird. Durch Schalten auf ALARM wird eine 100 dB laute Sirene erzeugt. Wenn die Alarmeinheit eingeschaltet ist, ist der Alarm noch nicht aktiviert. Drücken Sie die Taste EIN auf der Fernbedienung, um den Alarm zu aktivieren beziehungsweise AUS, um diesen zu deaktivieren. Die Verzögerungszeit für das Betreten und Verlassen des geschützten Bereichs liegt zwischen 20\~25 Sekunden.

6. Es ist empfehlenswert, dass Sie das Alarmssystem nach der ersten Anwendung und aller drei Monate auf ordnungsgemäßen Betrieb überprüfen.

Vorgehensweise:

a) Schalten Sie die Alarmeinheit ein auf ALARM oder GLOCKE (zum Testen empfohlen).

KÖNIG

DEUTSCH

b) Drücken Sie die Taste EIN auf der Fernbedienung, um den Alarm zu aktivieren.
c) Warten Sie 20\~25 Sekunden (Verzögerungszeit).
d) Um die Tür-/Fenstersensoren zu testen, öffnen Sie jede Tür oder jedes Fenster nacheinander und prüfen Sie, ob die entsprechende LED aufl euchtet und die Glocke ertönt.
e) Um den PIR-Sensor zu testen, bewegen Sie sich um den PIR-Sensor und prüfen Sie, ob die entsprechende LED aufl euchtet und die Glocke ertönt. Anmerkung: Die LED Anzeige auf dem PIR-Sensor leuchtet auch auf.
f) Um den Vibrationssensor zu testen, klopfen Sie vorsichtig auf das Fenster und prüfen Sie, ob die entsprechende LED aufl euchtet und die Glocke ertönt.
g) Deaktivieren Sie den Alarm, wenn alles ordnungsgemäß funktioniert.
h) Das Alarmsystem ist bereit für die Anwendung.

Hinweis:

1) Beim Aktivieren oder Deaktivieren gibt die Alarmeinheit einen Bestätigungston ab. Der Ton für GLOCKE ist anders als der für ALARM.
2) Wenn ein Sensor nicht eingeschaltet werden muss, ist es möglich, den Sensor individuell mit dem Ein-/Aus-Schalter auszuschalten. In diesem Fall ist der Sensor nicht länger Teil des Alarmsystems, wenn dieses aktiviert ist (außer PIR-Sensor).
3) Ein Sensor, der auf RF+ALARM geschaltet ist, wird immereinen Alarmton am Sensor selbst abgeben, es sei denn, dasAlarmsystem ist aktiviert oder deaktiviert.
4) Wenn ein Sensor auslöst und die Sirene der Alarmeinheit ertönt, muss diese mit dem Ein-/Aus-Schalter der Alarmeinheit ausgeschaltet werden. Anschließend kann die Alarmeinheit wieder eingeschaltet werden. Wenn der Alarm nach dem Aktivieren des Systems weiterhin ertönt, prüfen Sie, ob alle Sensoren ordnungsgemäß installiert sind.

1. Legen Sie die Batterien für die Alarmeinheit (3x AA) wie in der Abbildung dargestellt in das Batteriefach (Rückseite) ein.
2. Installieren Sie den Tür-/Fenstersensor mit dem Klebeband an den Türen und Fenstern. Anmerkung: maximal 1 cm Abstand zwischen Magnetkontakt und Sensor (siehe Abbildung 2). Schalten Sie den Sensor auf RF oder RF+ALARM. Wenn der Sensor auf RF+ALARM geschaltet ist, wird er beim Auslösen ein Signal an die Alarmeinheit senden und die Sirene des Sensors

KÖNIG

DEUTSCH

wird auch ertönen. In diesem Fall wird die Sirene des Sensors und auch die Alarmeinheit ertönen.

1. Legen Sie die Batterien für den PIR-Sensor (3x AAA) wie in der Abbildung dargestellt in das Batteriefach (Rückseite) ein. Der PIR-Sensor muss sich bei der ersten Anwendung 30\~40 Sekunden aufwärmen. In diesem Zeitraum kann keine Bewegung erkannt werden. Installieren Sie den PIR-Sensor in einer Höhe von 1\~1,5 m, um die bestmögliche Leistung zu erhalten. Installieren Sie den PIR-Sensor nicht in direktem Sonnenlicht, in Richtung von Fenstern, auf Objekten, die leicht verschoben werden oder in der Nähe von Wärme- oder Kältequellen.

2. Entfernen Sie die transparente Abdeckung auf der Vorderseite der Alarmeinheit, um die Position der Sensoren anhand der nummerierten LEDs aufzuschreiben. (z. B. Sensor 1=vordere Tür, 2=Küchenfenster, usw.).

3. Installieren Sie die Alarmeinheit an einem Standort. Der Abstand zwischen der Alarmeinheit und dem entferntesten Sensor darf nicht größer als 60 m (offener Bereich) sein)*.

4. Schalten Sie die Alarmeinheit auf die ALARM oder CHIME Funktion. Wenn diese auf GLOCKE geschaltet ist, wird die Alarmeinheit wie eine Türklingel klingen, wenn eine Tür oder ein Fenster geöffnet wird. Durch Schalten auf ALARM wird eine 100 dB laute Sirene erzeugt. Wenn die Alarmeinheit eingeschaltet ist, ist der Alarm noch nicht aktiviert. Drücken Sie die Taste EIN auf der Fernbedienung, um den Alarm zu aktivieren beziehungsweise AUS, um diesen zu deaktivieren. Die Verzögerungszeit für das Betreten und Verlassen des geschützten Bereichs liegt zwischen 20\~25 Sekunden.

5. Es ist empfehlenswert, dass Sie das Alarmssystem nach der ersten Anwendung und aller drei Monate auf ordnungsgemäßen Betrieb überprüfen.

Vorgehensweise:

a) Schalten Sie die Alarmeinheit ein auf ALARM oder GLOCKE (zum Testen empfohlen).

b) Drücken Sie die Taste EIN auf der Fernbedienung, um den Alarm zu aktivieren.

c) Warten Sie 20\~25 Sekunden (Verzögerungszeit).

d) Um die Tür-/Fenstersensoren zu testen, öffnen Sie jede Tür oder jedes Fenster nacheinander und prüfen Sie, ob die entsprechende LED aufl euchtet und die Glocke ertönt.

e) Um den PIR-Sensor zu testen, bewegen Sie sich um den PIR-Sensor und prüfen Sie, ob die entsprechende LED aufl euchtet und die Glocke ertönt. Anmerkung: Die LED Anzeige auf dem PIR-Sensor leuchtet auch auf.

KÖNIG

DEUTSCH

f) Deaktivieren Sie den Alarm, wenn alles ordnungsgemäß funktioniert. g) Das Alarmsystem ist bereit für die Anwendung.

Hinweis:

1) Beim Aktivieren oder Deaktivieren gibt die Alarmeinheit einen Bestätigungston ab. Der Ton für GLOCKE ist anders als der für ALARM.
2) Wenn ein Sensor nicht eingeschaltet werden muss, ist es möglich, den Sensor individuell mit dem Ein-/Aus-Schalter auszuschalten. In diesem Fall ist der Sensor nicht länger Teil des Alarmsystems, wenn dieses aktiviert ist (außer PIR-Sensor).
3) Ein Sensor, der auf RF+ALARM geschaltet ist, wird immereinen Alarmton am Sensor selbst abgeben, es sei denn, dasAlarmsystem ist aktiviert oder deaktiviert.
4) Wenn ein Sensor auslöst und die Sirene der Alarmeinheit ertönt, muss diese mit dem Ein-/Aus-Schalter der Alarmeinheit ausgeschaltet werden. Anschließend kann die Alarmeinheit wieder eingeschaltet werden. Wenn der Alarm nach dem Aktivieren des Systems weiterhin ertönt, prüfen Sie, ob alle Sensoren ordnungsgemäß installiert sind.

Technische Daten:

Alarmeinheit (Abbildung 1):

• Betrieb: 4,5 V DC (3x Batterie AA, nicht enthalten)
  • Standby-Strom: <1,5 mA
  • Glocken-Strom: <90 mA
  • Alarm-Strom: <130 mA
  • Lautstärke des Alarms: 100 dB (0,5 m)
  • Klingel-Lautstärke: 90 dB (0,5 m)
  • Schalter: alarm/glocke/aus
  • LED Anzeige: 6
  • Frequenz: 433 MHz ± 250 kHz
  • Abmessungen: 5,7 (B) x 3,9 (T) x 10,9 (H) cm
• Verzögerungszeit: 20 \~ 25 Sekunden

Tür-/Fenstersensor (Abbildung 2):

• Betrieb: 4,5 V DC (3 LR44-Batterien mitgeliefert)
  • Standby-Strom: <10 μA
  • Übertragungsstrom: <6 mA

KÖNIG

• Arbeitsabstand: +/- 60 m (offener Bereich)*
• Lautstärke des Alarms: 95 dB (0,5 m)
• Schalter: RF + Alarm/RF/aus
• Frequenz: 433 MHz ± 250 kHz
- Abmessungen mit 6 (B) x 1 (T) x 9,9 (H) cm Magnetkontakt:

PIR-Sensor (Abbildung 3):

• Betrieb: 4,5 V DC (3x Batterie AA, nicht enthalten)
• Standby-Strom: <100 μA
• Übertragungsstrom: <5 mA
• Arbeitsabstand: +/- 60 m (offener Bereich)*
• Erkennungsbereich: 5-8 m
• Erkennungswinkel: 100° (horizontal)/80° (vertikal)
• Montagehöhe: 1,5 m (empfohlen)
• Frequenz: 433 MHz ± 250 kHz
• Abmessungen: 6 (B) x 5 (T) x 9,8 (H) cm

Vibrationssensor (Abbildung 4):

• Betrieb: 4,5 V DC (3 LR44-Batterien mitgeliefert)
  • Standby-Strom: <10 μA
  • Übertragungsstrom: <6 mA
  • Arbeitsabstand: +/- 60 m (offener Bereich)*
  • Frequenz: 433 MHz ± 250 kHz
  • Lautstärke des Alarms: 95 dB (0,5 m)
  • Abmessungen: 4,8 (B) x 1 (T) x 9,9 (H) cm

Fernbedienung (Abbildung 5):

• Betrieb: 12 V DC (3 LR44-Batterien mitgeliefert)
- Standby-Strom: 0
- Übertragungsstrom: <10 mA
• Arbeitsabstand: +/- 30 m (offener Bereich)*
• Tasten: ein/aus
• LED Anzeige: 1

DEUTSCH

KÖNIG

• Frequenz: 433 MHz ± 250 kHz
• Abmessungen: 3,5 (B) x 1,3 (T) x 5,2 (H) cm
* Der Arbeitsabstand der Fernbedienung und der Sensoren kann aufgrund umgebungsbedingter Zustände abweichen.

DEUTSCH

Sicherheitsvorkehrungen:

Setzen Sie das Gerät nicht Wasser oder Feuchtigkeit aus.

Wartung:

Nur mit einem trockenen Tuch säubern.

Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten unterliegen unangekündigten Änderungen.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Diese Bedienungsanleitung wurde sorgfältig verfasst. Dennoch können daraus keine Rechte und Pflichten hergeleitet werden. König Electronic haftet nicht für mögliche Fehler in dieser Bedienungsanleitung oder deren Folgen.

Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.

Dieses Produkt wurde hergestellt und geliefert in Übereinstimmung mit allen geltenden Vorschriften und Richtlinien, die für alle Mitgliedsstaaten der Europäischen Union gültig sind. Es entspricht allen geltenden Vorschriften und Bestimmungen im Land des Vertriebs.

Eine formale Dokumentation ist auf Anfrage erhältlich. Diese beinhaltet unter anderem, jedoch nicht ausschließlich: Konformitätserklärung (und Produktidentität), Sicherheitsdatenblatt, Testreport des Produkts.

Wenden Sie sich bei Fragen bitte an unseren Kundendienst:

per Internet: http://www.nedis.de/de-de/kontakt/kontaktformular.htm

per E-Mail: [e-mail]

per Telefon: Niederlande [phone] (während der Geschäftszeiten)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NIEDERLANDE
