NAVODILA ZA UPORABO SASALARM120 KONIG

Večfunkcijski brezžični alarmni sistem s samodejno nastavitvijo. Enostavna in hitra namestitev. Deluje na baterije, zato so adapterji in kabli odveč. V le nekaj minutah zavaruje hiše, pisarne, trgovine itd.

Alarmna enota z ultra glasno sireno in LED-indikatorji sporoča, kateri senzor je bil sprožen. Priložena 2 RF-nadzorovana daljinska upravljalnika za aktivacijo in deaktivacijo sistema. Stikalo za preklapljanje med funkcijami alarma ali hišnega zvonca.

SAS-ALARM100

1x alarmna enota

6x vratni/okenski senzor

2x daljinski upravljalnik

SAS-ALARM110

1x alarmna enota

2x vratni/okenski senzor

2x PIR-senzor

2x daljinski upravljalnik

SAS-ALARM120

1x alarmna enota

2x daljinski upravljalnik

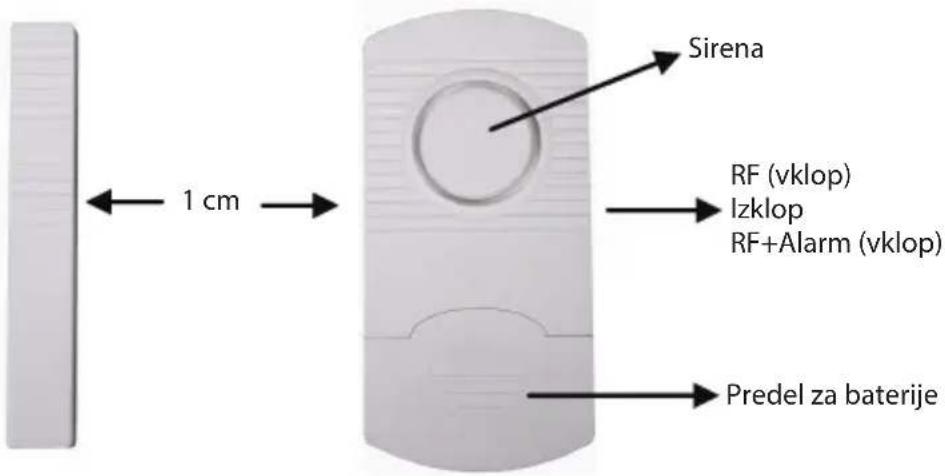

Opis vratnega/okenskega senzorja (SAS-ALARM100/110/120): Slika 2

Sirena RF (vklop) Izklop RF+Alarm (vklop) Predel za baterije 1 cm

KÖNIG

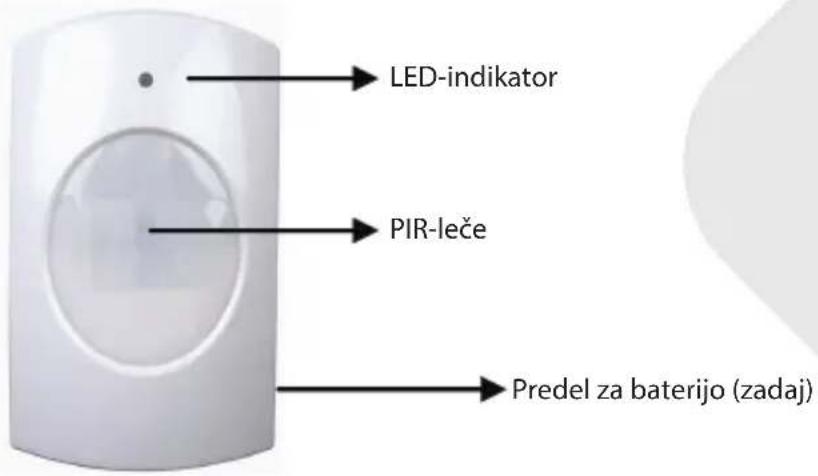

Opis PIR-senzorja (SAS-ALARM110/120): Slika 3

LED-indikator PIR-leče Predel za baterijo (zadaj)

SLOVENSKI

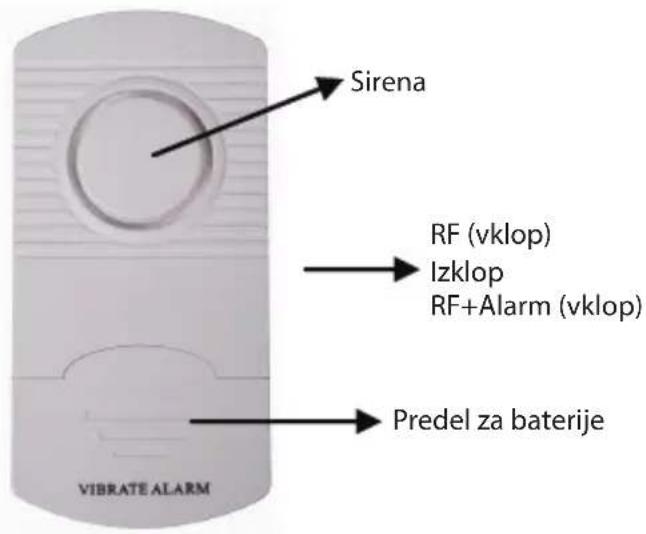

Opis vibracijskega senzorja (SAS-ALARM110): Slika 4

Sirena RF (vklop) Izklop RF+Alarm (vklop) Predel za baterije VIBRATE ALARM

KÖNIG

SLOVENSKI

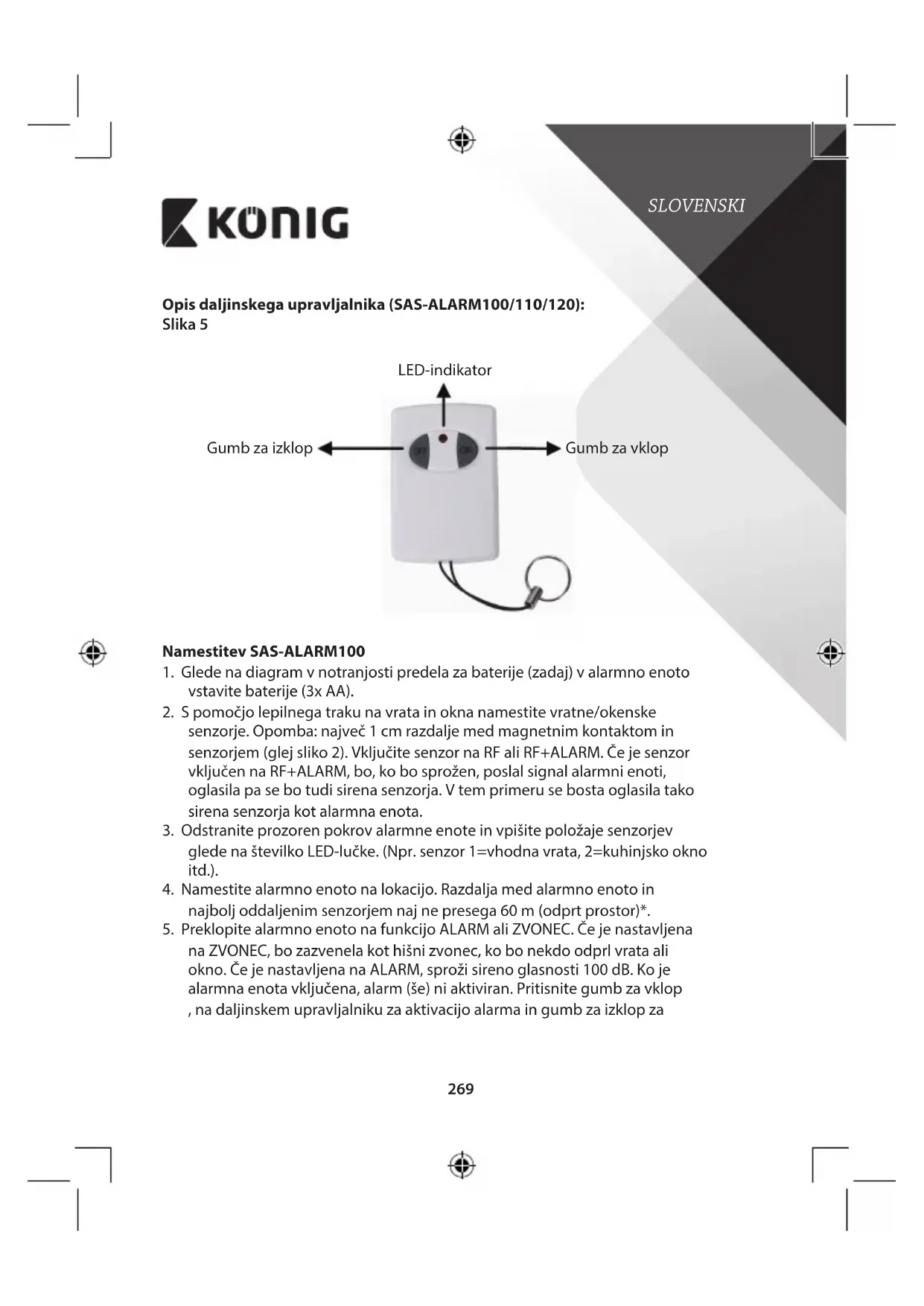

Opis daljinskega upravljalnika (SAS-ALARM100/110/120): Slika 5

LED-indikator Gumb za izklop Gumb za vklop

Namestitev SAS-ALARM100

1. Glede na diagram v notranjosti predela za baterije (zadaj) v alarmno enoto vstavite baterije (3x AA).
2. S pomočjo lepilnega traku na vrata in okna namestite vratne/okenske senzorje. Opomba: največ 1 cm razdalje med magnetnim kontaktom in senzorjem (glej sliko 2). Vključite senzor na RF ali RF+ALARM. Če je senzor vključen na RF+ALARM, bo, ko bo sprožen, poslal signal alarmni enoti, oglasila pa se bo tudi sirena senzorja. V tem primeru se bosta oglasila tako sirena senzorja kot alarmna enota.
3. Odstranite prozoren pokrov alarmne enote in vpišite položaje senzorjev glede na številko LED-lučke. (Npr. senzor 1=vhodna vrata, 2=kuhinjsko okno itd.).
4. Namestite alarmno enoto na lokacijo. Razdalja med alarmno enoto in najbolj oddaljenim senzorjem naj ne presega 60 m (odprt prostor)*.
5. Preklopite alarmno enoto na funkcijo ALARM ali ZVONEC. Če je nastavljena na ZVONEC, bo zazvenela kot hišni zvonec, ko bo nekdo odprl vrata ali okno. Če je nastavljena na ALARM, sproži sireno glasnosti 100 dB. Ko je alarmna enota vključena, alarm (še) ni aktiviran. Pritisnite gumb za vklop, na daljinskem upravljalniku za aktivacijo alarma in gumb za izklop za

KÖNIG

SLOVENSKI

deaktivacijo. Zakasnitveni čas za vstopanje in zapuščanje varovanega območja je med 20 in 25 sekund.

1. Priporočeno je, da testirate alarm za pravilno delovanje ob prvi uporabi in nato vsake 3 mesece.

Postopek:

a) Vključite alarmno enoto na ALARM ali ZVONEC (za priporočeno testiranje).
b) Pritisnite gumb za vklop na daljinskem upravljalniku.
c) Počakajte od 20 do 25 sekund (zakasnitveni čas).
d) Odprite vsa vrata in okna enega za drugim in preverjajte, ali odgovarjajoča LED-lučka zasveti in ali se oglasi ZVONEC.
e) Deaktvirajte alarm, če vse deluje pravilno.
f) Alarmni sistem je pripravljen na uporabo.

Opozorilo:

1) Iz alarmne enote boste ob aktivaciji ali deaktivaciji zaslišali potrditveni ton. Tona za ZVONEC in ALARM sta različna.
2) Če ni treba, da je senzor vključen, je mogoče s stikalom za vklop/izklop izključiti vsak senzor posamično. V tem primeru senzor ni več del sistema, ko je ta aktiviran.
3) Ko je senzor je vključen na RF+ALARM, se bo alarm oglasil na samem senzorju, razen će ni alarma enota aktivirana ali deaktivirana.
4) Ko je senzor sprožen in se oglasi sirena na alarmni enoti, ga je treba s stikalom za vklop/izklop na alarmni enoti izklopiti. Po tem je lahko alarmna enota znova vklopljena. Če alarm ne ugasne po aktivaciji sistema, preglejte, ali so vsa vrata in okna pravilno zaprta.

Namestitev SAS-ALARM110

1. Glede na diagram v notranjosti predela za baterije (zadaj) v alarmno enoto vstavite baterije (3x AA).
2. S pomočjo lepilnega traku na vrata in okna namestite vratne/okenske senzorje. Opomba: največ 1 cm razdalje med magnetnim kontaktom in senzorjem (glej sliko 2). Vključite senzor na RF ali RF+ALARM. Če je senzor vključen na RF+ALARM, bo, ko bo sprožen, poslal signal alarmni enoti, oglasila pa se bo tudi sirena senzorja. V tem primeru se bosta oglasila tako sirena senzorja kot alarmna enota.
3. S pomočjo lepilnega traku namestite vibracijski senzor na okna (steklo). Vključite senzor na RF ali RF+ALARM. Če je senzor vključen na RF+ALARM, bo, ko bo sprožen, poslal signal alarmni enoti, oglasila pa se bo tudi sirena

KÖNIG

SLOVENSKI

senzorja. V tem primeru se bosta oglasila tako sirena senzorja kot alarmna enota. Opomba: vibracijski senzor je zelo občutljiv. Najmanjša vibracija bo sprožila senzor. Na okna poleg vrat vibracijskih senzorjev ni priporočljivo nameščati. Butanje z vrati bo sprožilo alarm.

1. Glede na diagram znotraj predela za baterije (zadaj) vstavite baterije za PIR-senzor (3x AAA). PIR-senzor potrebuje od 30 do 40 sekund za ogrevanje pred prvo uporabo. V tem času ne more zaznati gibanja. Za najboljše delovanje namestite PIR-senzor na višino od 1 m do 1,5 m. Ne nameščajte PIR-senzorja na direktno svetlobo, nasproti oken, na predmete, ki jih lahko premikate, ali ob izvor toplote oziroma hladnega zraka.

2. Odstranite prozoren pokrov alarmne enote in vpišite položaje senzorjev glede na številko LED-lučke. (Npr. senzor 1=vhodna vrata, 2=kuhinjsko okno itd.).

3. Namestite alarmno enoto na lokacijo. Razdalja med alarmno enoto in najbolj oddaljenim senzorjem naj ne presega 60 m (odprti prostori)*.

4. Preklopite alarmno enoto na funkcijo ALARM ali ZVONEC. Če je nastavljena na ZVONEC, bo zazvenela kot hišni zvonec, ko bo nekdo odprl vrata ali okno. Če je nastavljena na ALARM, sproži sireno glasnosti 100 dB. Ko je alarmna enota vključena, alarm (še) ni aktiviran. Pritisnite gumb za vklop, na daljinskem upravljalniku za aktivacijo alarma in gumb za izklop za deaktivacijo . Zakasnitveni čas za vstopanje in zapuščanje varovanega območja je med 20 in 25 sekund.

5. Priporočeno je, da testirate alarm za pravilno delovanje ob prvi uporabi in nato vsake 3 mesece.

Postopek:

a) Vključite alarmno enoto na ALARM ali ZVONEC (za priporočeno testiranje).

b) Pritisnite gumb za vklop na daljinskem upravljalniku.

c) Počakajte od 20 do 25 sekund (zakasnitveni čas).

d) Za testiranje vratnega/okenskega senzorja odprite vsa vrata in okna enega za drugim in preverjajte, ali ob tem zasveti ustrezna LED-lučka ter se oglasi ZVONEC.

e) Za testiranje PIR-senzorja se gibajte pred njim in preverjajte, ali ob tem zasveti ustrezna LED-lučka ter se oglasi ZVONEC. Opomba: zasveti tudi LED-indikator na PIR-senzorju.

f) Za testiranje vibracijskega senzorja, previdno udarjajte okno in preverjajte, ali ob tem zasveti ustrezna LED-lučka ter se oglasi ZVONEC.

g) Deaktvirajte alarm, če vse deluje pravilno.

KÖNIG

SLOVENSKI

h) Alarmni sistem je pripravljen na uporabo.

Opozorilo:

1) Iz alarmne enote boste ob aktivaciji ali deaktivaciji zaslišali potrditveni ton. Tona za ZVONEC in ALARM sta različna.
2) Če ni treba, da je senzor vključen, je mogoče s stikalom za vklop/izklop izključiti vsak senzor posamično. V tem primeru senzor ni več del alarmnega sistema, ko je aktiviran (razen PIR-senzorja).
3) Ko je senzor je vključen na RF+ALARM, se bo alarm oglasil na samem senzorju, razen će ni alarma enota aktivirana ali deaktivirana.
4) Ko je senzor sprožen in se oglasi sirena na alarmni enoti, ga je treba s stikalom za vklop/izklop na alarmni enoti izklopiti. Po tem je lahko alarmna enota znova vklopljena. Če alarm ne ugasne po aktivaciji sistema, preglejte, ali je vsak senzor nameščen pravilno.

Namestitev SAS-ALARM120

1. Glede na diagram v notranjosti predela za baterije (zadaj) v alarmno enoto vstavite baterije (3x AA).
2. S pomočjo lepilnega traku na vrata in okna namestite vratne/okenske senzorje. Opomba: največ 1 cm razdalje med magnetnim kontaktom in senzorjem (glej sliko 2). Vključite senzor na RF ali RF+ALARM. Če je senzor vključen na RF+ALARM, bo, ko bo sprožen, poslal signal alarmni enoti, oglasila pa se bo tudi sirena senzorja. V tem primeru se bosta oglasila tako sirena senzorja kot alarmna enota.
3. Glede na diagram znotraj predela za baterije (zadaj) vstavite baterije za PIR-senzor (3x AAA). PIR-senzor potrebuje od 30 do 40 sekund za ogrevanje pred prvo uporabo. V tem času ne more zaznati gibanja. Za najboljše delovanje namestite PIR-senzor na višino od 1 m do 1,5 m. Ne nameščajte PIR-senzorja na direktno svetlobo, nasproti oken, na predmete, ki jih lahko premikate, ali ob izvor toplote oziroma hladnega zraka.
4. Odstranite prozoren pokrov alarmne enote in vpišite položaje senzorjev glede na številko LED-lučke. (Npr. senzor 1=vhodna vrata, 2=kuhinjsko okno itd.).
5. Namestite alarmno enoto na lokacijo. Razdalja med alarmno enoto in najbolj oddaljenim senzorjem naj ne presega 60 m (odprti prostori)*.
6. Preklopite alarmno enoto na funkcijo ALARM ali ZVONEC. Če je nastavljena na ZVONEC, bo zazvenela kot hišni zvonec, ko bo nekdo odprl vrata ali okno. Če je nastavljena na ALARM, sproži sireno glasnosti 100 dB. Ko je alarmna enota vključena, alarm (še) ni aktiviran. Pritisnite gumb za vklop,

KÖNIG

SLOVENSKI

na daljinskem upravljalniku za aktivacijo alarma in gumb za izklop za deaktivacijo. Zakasnitveni čas za vstopanje in zapuščanje varovanega območja je med 20 in 25 sekund.

1. Priporočeno je, da testirate alarm za pravilno delovanje ob prvi uporabi in nato vsake 3 mesece.

Postopek:

a) Vključite alarmno enoto na ALARM ali ZVONEC (za priporočeno testiranje).
b) Pritisnite gumb za vklop na daljinskem upravljalniku.
c) Počakajte od 20 do 25 sekund (zakasnitveni čas).
d) Za testiranje vratnega/okenskega senzorja odprite vsa vrata in okna enega za drugim in preverjajte, ali ob tem zasveti ustrezna LED-lučka ter se oglasi ZVONEC.
e) Za testiranje PIR-senzorja se gibajte pred njim in preverjajte, ali ob tem zasveti ustrezna LED-lučka ter se oglasi ZVONEC. Opomba: zasveti tudi LED-indikator na PIR-senzorju.
f) Deaktvirajte alarm, če vse deluje pravilno.
g) Alarmni sistem je pripravljen na uporabo.

Opozorilo:

1) Iz alarmne enote boste ob aktivaciji ali deaktivaciji zaslišali potrditveni ton. Tona za ZVONEC in ALARM sta različna.
2) Če ni treba, da je senzor vključen, je mogoče s stikalom za vklop/izklop izključiti vsak senzor posamično. V tem primeru senzor ni več del alarmnega sistema, ko je aktiviran (razen PIR-senzorja).
3) Ko je senzor je vključen na RF+ALARM, se bo alarm oglasil na samem senzorju, razen će ni alarma enota aktivirana ali deaktivirana.
4) Ko je senzor sprožen in se oglasi sirena na alarmni enoti, ga je treba s stikalom za vklop/izklop na alarmni enoti izklopiti. Po tem je lahko alarmna enota znova vklopljena. Če alarm ne ugasne po aktivaciji sistema, preglejte, ali je vsak senzor nameščen pravilno.

Specifikacije:

Alarmna enota (slika 1):

• Napajanje: 4,5 V DC (3x baterija AA, ni priloženo)
  • Poraba v stanju pripravljenosti: <1,5 mA
  • Tok zvonca: <90 mA
  • Poraba ob alarmu: <130 mA

KÖNIG

• Glasnost alarma: 100 dB (0,5 m)
• Glasnost zvonca: 90 dB (0,5 m)
• Stikalo: alarm/zvonec/izklop
• LED-indikator: 6
• Frekvenca: 433 MHz ± 250 kHz
- Mere: 5,7 (Š) x 3,9 (G) x 10,9 (V) cm
• Zakasnitveni čas: 20–25 sek.

Vratni/okenski senzor (slika 2):

• Napajanje: 4,5 V DC (3x baterija LR44, priloženo)
• Poraba v stanju pripravljenosti: <10 μA
• Tok prenosa: <6 mA
- Območje delovanja: +/- 60 m (odprti prostori)*
• Glasnost alarma: 95 dB (0,5 m)
• Stikalo: RF + alarm/RF/izključeno
• Frekvenca: 433 MHz ± 250 kHz
• Mere z magnetnim stikom: 6 (W) x1 (D) x 9,9 (H) cm

• Napajanje: 4,5 V DC (3x baterija AA, ni priloženo)
- Poraba v stanju pripravljenosti: <100 μA
• Tok prenosa: <5 mA
- Območje delovanja: +/- 60 m (odprti prostori)*
• Domet zaznavanja: 5–8 m
• Kot zaznavanja: 100° (horizontalno)/80° (vertikalno)
• Višina namestitve: 1,5 m (priporočeno)
• Frekvenca: 433 MHz ± 250 kHz
• Mere: 6 (Š) × 5 (G) × 9,8 (V) cm

• Napajanje: 4,5 V DC (3x baterija LR44, priloženo)
• Poraba v stanju pripravljenosti: <10 μA
  • Tok prenosa: <6 mA
• Območje delovanja: +/- 60 m (odprti prostori)*

SLOVENSKI

KÖNIG

• Frekvenca: 433 MHz ± 250 kHz
• Glasnost alarma: 95 dB (0,5 m)
• Mere: 4,8 (Š) x 1 (G) x 9,9 (V) cm

Daljinski upravljalnik (slika 5):

• Napajanje: 12 V DC (3x baterija LR44, priloženo)
• Poraba v stanju pripravljenosti: 0
• Tok prenosa: <10 mA
- Območje delovanja: +/- 30 m (odprti prostori)*
• Gumbi: vklop/izklop
• LED-indikator: 1
• Frekvenca: 433 MHz ± 250 kHz
• Mere: 3,5 (Š) × 1,3 (G) × 5,2 (V) cm

* Domet delovanja daljinskega upravljalnika in senzorjev lahko niha zaradi razmer v okolici.

SLOVENSKI

KÖNIG

SLOVENSKI

Varnostni ukrepi:

Ne uporabljajte čistilnih raztopin ali abrazivnih sredstev.

Garancija:

Ne sprejemamo nobenega jamstva ali odgovornosti za kakršnekoli spremembe in modifikacije izdelka oz. škodo, ki je povzročena zaradi nepravilne uporabe tega izdelka.

Splošno:

Pridržujemo si pravico do spreminjanja specifikacij in oblike brez predhodnega opozorila.

Vsi logotipi, imena izdelkov ali logotipi izdelkov so prodajne ali registrirane prodajne znamke lastnikov in so tudi tako označene.

Ta priročnik je bil skrbno pripravljen. Kljub temu iz tega ne izhajajo nobene pravice. König Electronic ne sprejema odgovornosti za kakršnekoli napake v tem priročniku ali za posledice teh napak.

Shranite ta navodila in embalažo za poznejšo uporabo.

Opozorilo:

Ta izdelek je označen s tem simbolom. To pomeni, da se dotrajani električni in elektronski izdelki ne smejo mešati z običajnimi gospodinjskimi odpadki. Za ta izdelek obstaja posebni zbirni center za odlaganje odpadkov.

Ta izdelek je bil izdelan in dobavljen v skladu z vsemi ustreznimi predpisi in direktivami, ki veljajo za vse države članice Evropske unije. Prav tako je v skladu z vsemi veljavnimi zahtevami in predpisi v državi, kjer se izdelek prodaja.

Uradna dokumentacija je na voljo na vašo zahtevo. To vključuje, vendar ni omejeno na: Izjavo o skladnosti (in identiteti izdelka), Varnostni list in Poročilo o preskusu izdelka.
